ATSC300 - Barra de sonido YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido con subwoofer inalámbrico
Marca	YAMAHA
Modelo	ATSC300
Dimensiones (An x Al x Pr)	No comunicado
Peso	No comunicado
Alimentación	Adaptador de corriente (ANAD-420FIOT-B), 100-240 V CA, 50/60 Hz
Consumo eléctrico	No comunicado
Conectividad	HDMI (ARC), óptico digital, Bluetooth
Formatos de audio compatibles	No especificado
Modos de sonido	STEREO, STANDARD, 3D MOVIE, GAME
Funciones especiales	Clear Voice, Bass Extension, Control HDMI
Bluetooth	Versión no especificada, alcance hasta 10 m, conexión simultánea de 2 dispositivos
Control remoto	Aplicación Sound Bar Remote (iOS/Android)
Accesorios incluidos	Control remoto (pila CR2025 incluida), adaptadores de corriente (×2), cables de alimentación (×2), cable óptico digital, almohadillas antideslizantes, espaciadores, plantilla de montaje, guía de inicio rápido, Folleto de Seguridad
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	Lea el Folleto de Seguridad provisto antes de usar
Reparabilidad	No especificado. Contactar a un servicio autorizado YAMAHA.

Preguntas frecuentes - ATSC300 YAMAHA

¿Cómo conectar la barra de sonido a mi televisor?

Puede conectar la barra de sonido mediante un cable HDMI (disponible comercialmente) a un puerto HDMI compatible con ARC, o mediante el cable de audio óptico digital incluido. Para usar la función de control HDMI, use un cable HDMI. Consulte la guía de inicio rápido para más detalles.

¿Puedo usar el control remoto de mi televisor para controlar la barra de sonido?

Sí, si conecta la barra de sonido mediante un cable HDMI y activa la función de control HDMI en el televisor, podrá controlar el encendido y el volumen de la barra de sonido con el control remoto del televisor.

¿Cómo escuchar música desde mi smartphone?

Presione el botón BLUETOOTH del control remoto para cambiar al modo Bluetooth. Active el Bluetooth en su smartphone y seleccione "Yamaha ATS-C300" o "Yamaha AV" en la lista de dispositivos. Inicie la reproducción.

¿Cuáles son los modos de sonido disponibles?

Los modos de sonido son: STEREO (reproducción estéreo), STANDARD (sonido envolvente adaptado para programas de TV), 3D MOVIE (sonido envolvente para películas) y GAME (sonido envolvente inmersivo para videojuegos). Puede seleccionarlos con el control remoto.

¿Cómo activar la función Clear Voice?

Presione el botón CLEAR VOICE del control remoto. El indicador parpadea tres veces cuando la función está activada, una vez cuando está desactivada. Esta función hace que las voces sean más audibles.

¿Cómo mejorar los graves?

Presione el botón BASS EXT del control remoto para activar o desactivar el refuerzo de graves. El indicador parpadea tres veces para activado, una vez para desactivado. Por defecto, BASS EXT está activado.

¿Puedo instalar la barra de sonido en la pared?

Sí, la barra de sonido se puede fijar a la pared usando los espaciadores y la plantilla de montaje incluidos. Yamaha recomienda que la instalación sea realizada por un contratista calificado. Consulte el manual de instalación en el sitio web de YAMAHA.

¿Qué hacer si el control remoto no funciona?

Verifique que se haya quitado la lengüeta aislante de la pila. El control remoto usa una pila de litio CR2025. Diríjalo hacia el sensor de la barra de sonido dentro de un radio de 6 m y 30 grados. Si el problema persiste, reemplace la pila.

¿Qué aplicación usar para controlar la barra de sonido?

La aplicación gratuita "Sound Bar Remote" está disponible en App Store y Google Play. Permite controlar la barra de sonido desde un smartphone y mostrar los ajustes actuales.

¿La barra de sonido es compatible con todos los televisores?

La barra de sonido es compatible con la mayoría de los televisores equipados con una salida de audio óptico digital o una entrada HDMI con ARC. Para usar el control HDMI, el televisor debe ser compatible con esta función.

MANUAL DE USUARIO ATSC300 YAMAHA

Guía de inicio rápida 19

EN

FR

ES

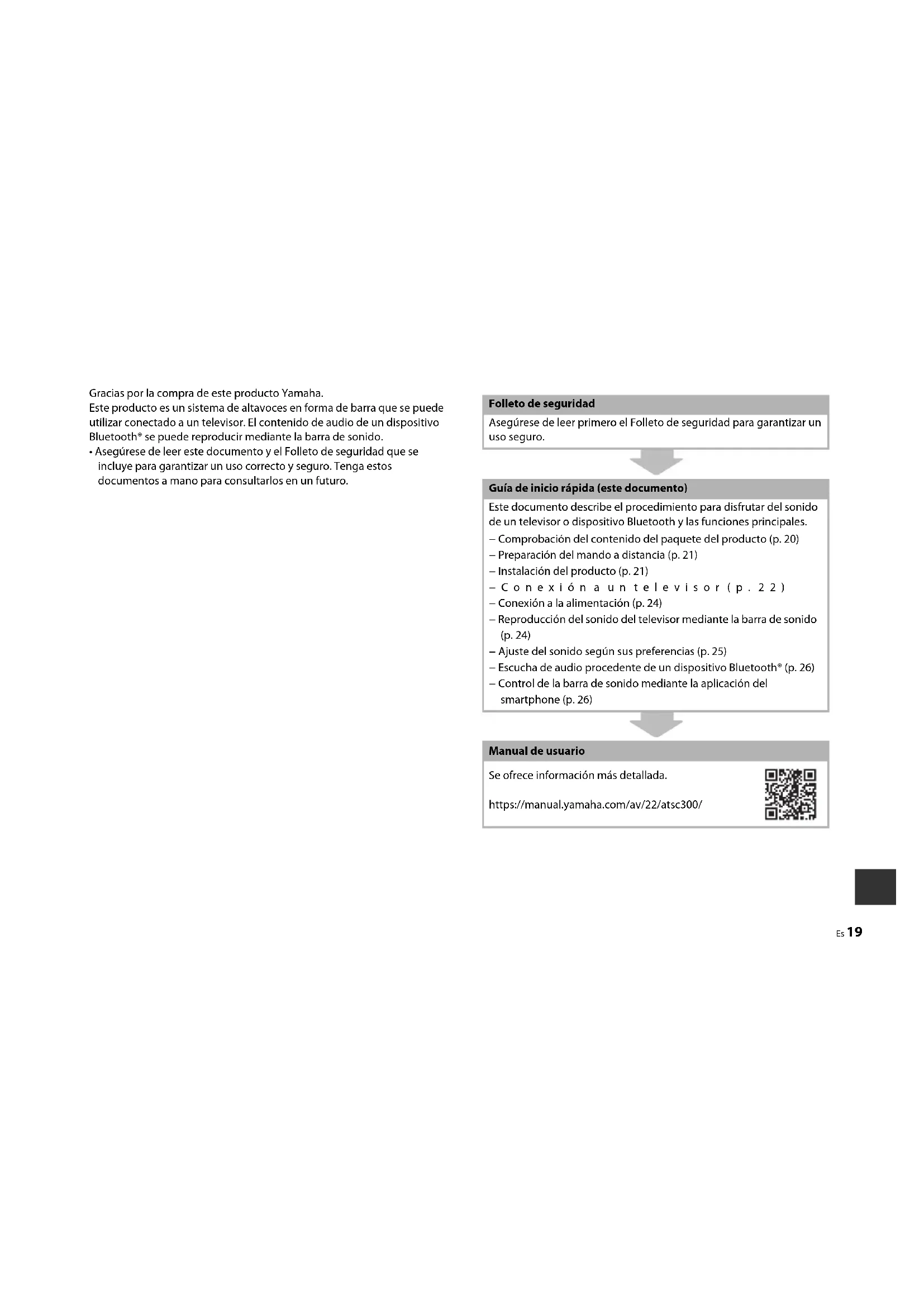

Gracias por la compra de este producto Yamaha.

Este producto es un sistema de altavoces en forma de barra que se puede utilizar conectado a un televisor. El contenido de audio de un dispositivo Bluetooth" se puede reproducir mediante la barra de sonido.

- Asegúrese de leer este documento y el Folleto de seguridad que se incluye para garantizar un uso correcto y seguro. Tenga estos documentos a mano para consultarlos en un futuro.

Folleto de seguridad

Asegúrese de leer primero el Folleto de seguridad para garantizar un uso seguro.

Guía de inicio rápida (este documento)

Este documento describe el procedimiento para disfrutar del sonido de un televisor o dispositivo Bluetooth y las funciones principales.

• Comprobación del contenido del paquete del producto (p. 20)
• Preparación del mando a distancia (p. 21)
• Instalación del producto (p. 21)
  -Conexión auntelevision (p. 22)
• Conexión a la alimentación (p. 24)
• Reproducción del sonido del televisor mediante la barra de sonido (p. 24)
• Ajuste del sonido según sus preferencias (p. 25)
• Escucha de audio procedente de un dispositivo Bluetooth ^® (p. 26)
• Control de la barra de sonido mediante la aplicación del smartphone (p. 26)

Manual de usuario

Se ofrece información más detallada.

https://manual.yamaha.com/av/22/atsc300/

Comprobación del contenido del paquete del producto

Este producto incluye los siguientes dispositivos principales y accesorios. Saque todos los artículos de la caja y asegúrese de que todos los artículos están presentes.

■ Dispositivos principales

Barra de sonido (ATS-CUC300)

- Con este producto no se incluye un cable HDMI. Prepare uno disponible en tiendas.

Accesorios

Mando a distancia

Cables de alimentación (×2)

Adaptador de CA (número de modelo: ANAD-420FIOT-B)

Cable de audio óptico digital

Tacos antideslizantes (4 en 1 lámina) Fijelos en la parte inferior del altavoz de subgraves.

Para montar la barra de sonido en una pared.

Separadores (A: ×2, B: ×2 en 1 lámina)

Plantilla de montaje

• Guía de inicio rápida (este documento)
• Folleto de seguridad

Preparación del mando a distancia

El mando a distancia ya lleva dentro una pila de litio (CR2025). Extraiga la lámina aislante de la siguiente manera para poder utilizar el mando a distancia.

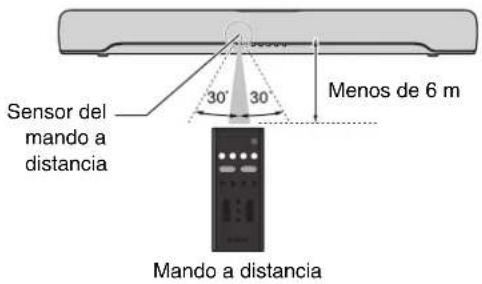

Alcance operativo del mando a distancia

El mando a distancia puede usarse para controlar las funciones de este producto. Cuando utilice el mando a distancia, apunte con él hacia el sensor del mando a distancia de la barra de sonido dentro del alcance que se muestra en la siguiente ilustración:

Instalación del producto

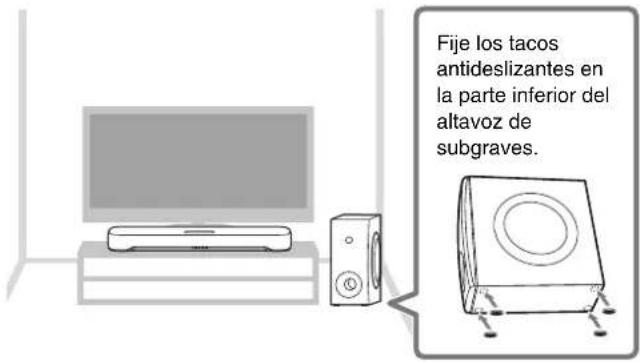

Instale la barra de sonido y el altavoz de subgraves como se muestra en la siguiente ilustración:

NOTA

- El altavoz de subgraves se puede utilizar también sobre uno de sus lados. Consulte el Manual de usuario para obtener más información.

Manual de usuario

Para la correcta instalación de la barra de sonido en una pared, asegúrese de que lo haga un profesional cualificado. Consulte la guía de instalación de montaje en pared de nuestro sitio web para obtener información sobre el método de instalación.

Guía de instalación de montaje en pared

Conexión a un televisor

Conecte un televisor a la barra de sonido. Seleccione el procedimiento de conexión según la función que vaya a usar. Las diferencias según el procedimiento de conexión son las siguientes:

Función y procedimiento de conexión

	Función de control HDMI^1)	Toma del televisor al que conectar	Procedimiento de conexión
Cable de audio óptico digital (incluido)	—	Toma de salida de audio óptico digital	“Conexión de un televisor con el cable de audio óptico digital (incluido)” (a la derecha)
Cable HDMI (disponible en tiendas)	√	Toma de entrada HDMI (compatible con ARC^2) )[IMAGE]	“Conexión de un televisor con un cable HDMI (disponible en tiendas)” (en la siguiente página)

I HDMI permite controlar la barra de sonido con el el televisor. Las siguientes funciones se pueden do a distancia del televisor:
- Encendido y apagado
El televisor y la barra de sonido se encienden/apagan al mismo tiempo.
- Ajuste de volumen
Cuando la salida de audio del televisor está ajustada en la barra de sonido, puede ajustarse el volumen de la barra de sonido.
2) Cuando se conecte a una toma de entrada HDMI no compatible con ARC, establezca la conexión con un cable HDMI y un cable de audio óptico digital.

NOTA

- El tipo y la calidad de la señal de audio del televisor transmitidos por el cable de audio óptico digital o por el cable HDMI son iguales.

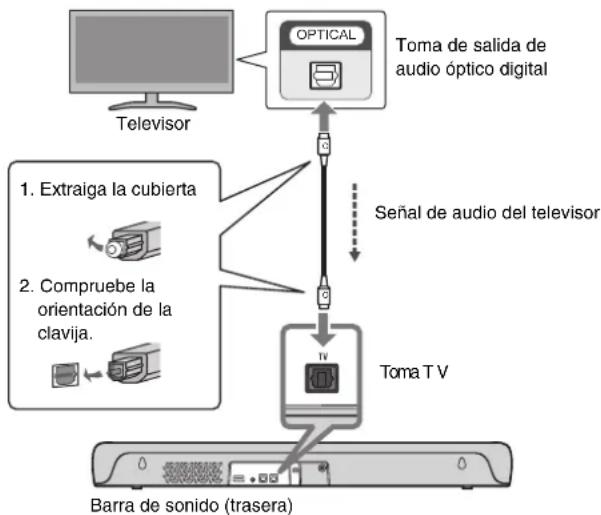

Conexión de un televisor con el cable de audio óptico digital (incluido)

La señal de audio del televisor se transmite a la barra de sonido cuando esta se conecta a un televisor mediante el cable de audio óptico digital que se incluye. No puede utilizarse con el mando a distancia del televisor la función de control HDMI que controla la barra de sonido.

NOTA

- Conecte dispositivos de AV (como reproductores de BD/DVD y descodificadores) a las tomas de entrada HDMI del televisor.

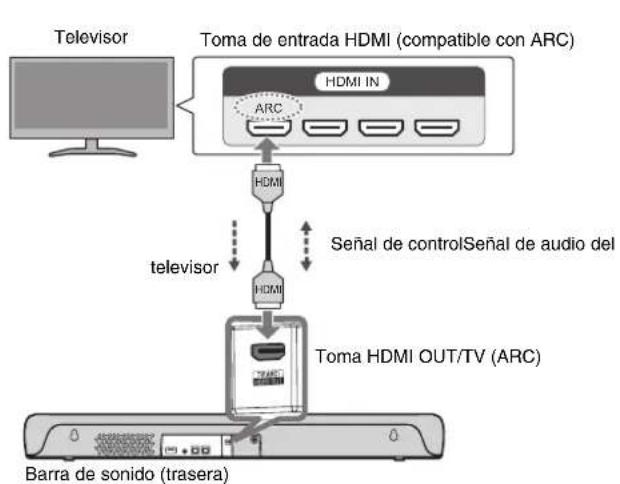

Conexión de un televisor con un cable HDMI (disponible en tiendas)

Las señales de control se transmiten del televisor a la barra de sonido cuando esta se conecta a un televisor mediante un cable HDMI (disponible en tiendas). Esto le permitirá usar la función de control HDMI que controla la barra de sonido con el mando a distancia del televisor.

Si el cable HDMI se conecta a la toma de entrada HDMI del televisor compatible con el canal de retorno de audio (etiquetado como "ARC"), la señal de audio del televisor también se transmite a la barra de sonido a través del cable HDMI. Por lo tanto, se puede conectar un televisor a la barra de sonido mediante un único cable HDMI.

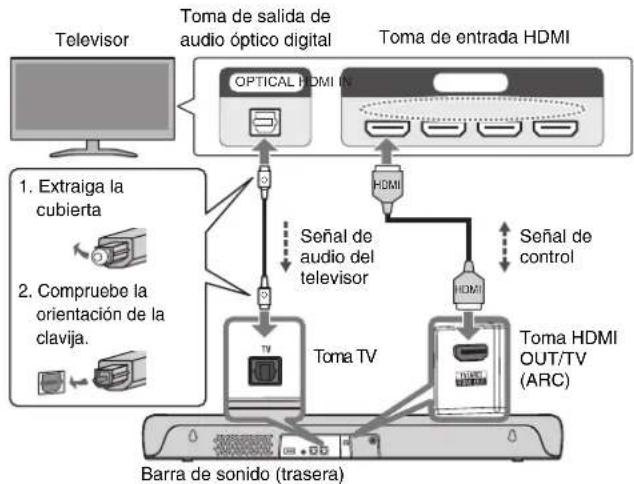

Si se conecta a una toma de entrada HDMI no compatible con ARC, conecte también el cable de audio óptico digital para transmitir la señal de audio del televisor a la barra de sonido.

Conexión a una toma de entrada HDMI compatible con ARC Conexión a una toma de entrada HDMI no compatible con ARC

NOTA

• Una vez que la barra de sonido está conectada a un televisor con un cable HDMI, compruebe que los ajustes del televisor estás configurados correctamente del siguiente modo:
• La función de control HDMI del televisor está activada.
• La salida del audio del televisor está configurada en ARC (cuando se conecta una toma de entrada HDMI compatible con ARC).
• Conecte dispositivos de AV (como reproductores de BD/DVD y descodificadores) a las tomas de entrada HDMI del televisor.

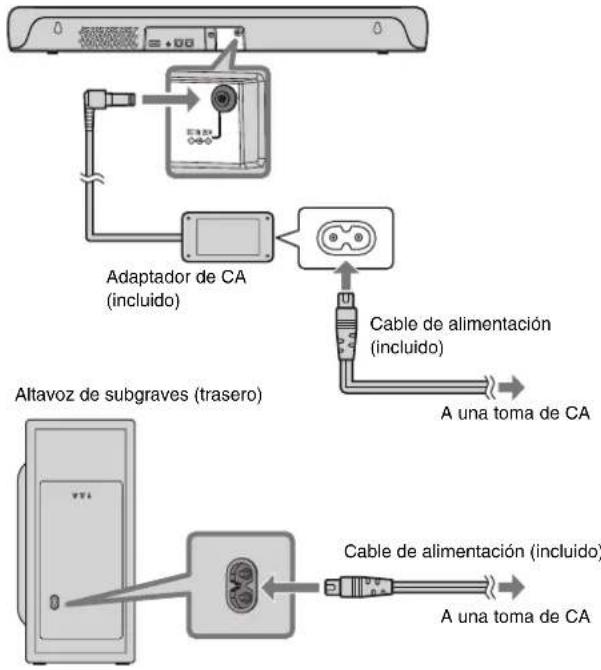

Conexión a la alimentación

Tras conectar la barra de sonido al televisor, conecte la barra de sonido y el altavoz de subgraves a la alimentación del siguiente modo:

Barra de sonido (trasera)


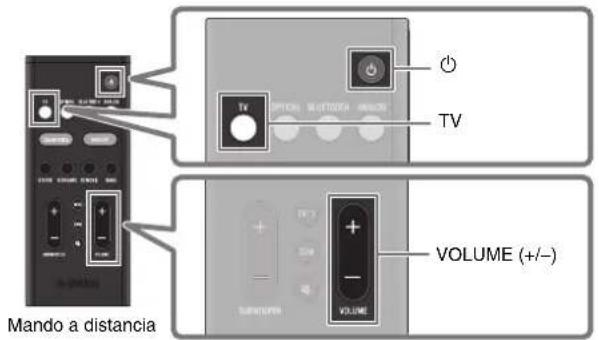

Reproducción del sonido del televisor mediante la barra de sonido

1 Encienda el televisor.

Cuando la función de control HDMI del televisor esté activada, la barra se sonido también se encenderá. En este caso, vaya al paso 4.

2 Encienda la barra de sonido.

Pulse el botón ⏻ (encendido) del mando a distancia. El altavoz de subgraves se encenderá al mismo tiempo.

3 Pulse TV.

4 Pulse VOLUME (+/-) para ajustar el volumen.

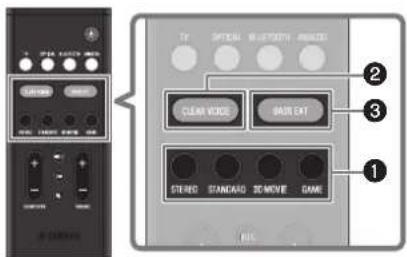

Ajuste del sonido según sus preferencias

①Escucha del audio con un sonido que coincida con el contenido del vídeo o la música (modo de sonido)

Se puede seleccionar uno de los tres modos de sonido que generan campos de sonido envolvente y un modo de sonido para la reproducción en estéreo.

STEREO

Este modo de sonido permite la reproducción en estéreo. Es el modo de sonido más adecuado para la reproducción de música.

STANDARD

Este modo de sonido proporciona una reproducción de sonido envolvente idónea para programas de televisión como retransmisiones deportivas. Enfatiza las voces humanas y las hace más fáciles de escuchar, al mismo tiempo que crea una sensación de presencia.

3D MOVIE

Este modo de sonido proporciona una reproducción de sonido envolvente ideal para películas. Reproduce un campo sonoro tridimensional y crea un espacio sonoro que parece rodear el cuerpo.

GAME

Este modo de sonido proporciona una reproducción de sonido envolvente idónea para juegos. La localización precisa de los efectos sonoros individuales ofrece una experiencia de juego muy envolvente.

②Reproducción de voces humanas de forma clara (CLEAR VOICE)

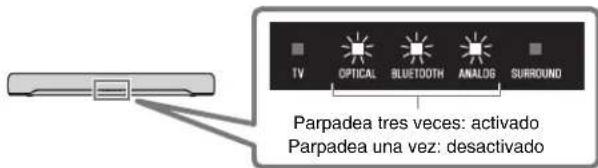

Las voces humanas del audio se pueden escuchar más fácilmente cuando la función Clear Voice está activada. Esta función está recomendada para la reproducción a un volumen bajo y para películas o series en las que se usan gran cantidad de música de fondo y efectos de sonido.

Pulse CLEAR VOICE para activar o desactivar esta función.

③Disfrutar de sonidos graves mejorados (BASS EXT)

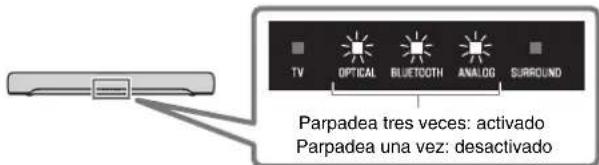

El sonido de los graves mejora y se enriquece cuando se activa la función de extensión de graves.

Pulse BASS EXT para activar o desactivar esta función.

NOTA

Los ajustes predeterminados son los siguientes:

Modo de sonido: STANDARD

CLEAR VOICE: desactivado

BASS EXT: activado

Escucha de audio procedente de un dispositivo Bluetooth®

El contenido de audio de un dispositivo Bluetooth (como un smartphone) se puede reproducir mediante la barra de sonido.

1 Pulse BLUETOOTH en el mando a distancia para cambiar la fuente de entrada a Bluetooth.
2 Active la función Bluetooth en el dispositivo Bluetooth.

En la pantalla del dispositivo Bluetooth aparece una lista de dispositivos Bluetooth que pueden conectarse.

3 Seleccione su producto mostrado en la lista.

Se muestra en la lista "Yamaha ATS-C300" o "Yamaha AV".

4 Reproduzca una canción en el dispositivo Bluetooth.

La barra de sonido empezará a reproducir el audio del dispositivo Bluetooth.

NOTA
- La barra de sonido se puede conectar a dos dispositivos Bluetooth a la vez. Tendrá que detener la reproducción en un dispositivo Bluetooth y, a continuación, iniciar la reproducción en el otro dispositivo Bluetooth.

Control de la barra de sonido mediante la aplicación del smartphone

Si instala la aplicación dedicada gratuita "Sound Bar Remote" en un smartphone, la barra de sonido también se puede controlar desde el smartphone. La aplicación le permite controlar la barra de sonido mientras comprueba los ajustes de la barra de sonido aplicados actualmente, como el modo de sonido, en la pantalla de la aplicación.

Busque "Sound Bar Remote" en App Store o Google Play e instálela en el smartphone.

Para obtener más información sobre la aplicación, consulte la descripción de la aplicación en App Store o Google Play.

NOTA

• Para controlar la barra de sonido con la aplicación, configure los ajustes en el smartphone del siguiente modo:
• Active la función Bluetooth.
• En dispositivos con el sistema operativo Android 11 o anterior, configure los ajustes para permitir la obtención de información de ubicación.
  La aplicación Sound Bar Remote usa la información de ubicación del dispositivo Android para detectar la barra de sonido. La información de ubicación adquirida no se utilizará para ningún otro fin.
• En dispositivos con el sistema operativo Android 12 o posterior, configure los ajustes para permitir el uso de dispositivos cercanos.
• Esta barra de sonido solo es compatible con la aplicación Sound Bar Remote. La barra de sonido no se puede controlar con otras aplicaciones (como Sound Bar Controller).
