ATSC300 - Barre de son YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basses sans fil
Marque	YAMAHA
Modèle	ATSC300
Dimensions (L x H x P)	Non communiqué
Poids	Non communiqué
Alimentation	Adaptateur secteur (ANAD-420FIOT-B), 100-240 V CA, 50/60 Hz
Consommation électrique	Non communiqué
Connectivité	HDMI (ARC), optique numérique, Bluetooth
Formats audio pris en charge	Non précisé
Modes sonores	STEREO, STANDARD, 3D MOVIE, GAME
Fonctions spéciales	Clear Voice, Bass Extension, Contrôle HDMI
Bluetooth	Version non précisée, portée jusqu'à 10 m, connexion simultanée de 2 appareils
Contrôle à distance	Application Sound Bar Remote (iOS/Android)
Accessoires inclus	Télécommande (pile CR2025 incluse), adaptateurs secteur (×2), cordons d'alimentation (×2), câble optique numérique, coussinets anti-dérapants, entretoises, gabarit de fixation, guide de démarrage rapide, Brochure sur la Sécurité
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Lire la Brochure sur la Sécurité fournie avant utilisation
Réparabilité	Non spécifié. Contacter un service agréé YAMAHA.

FOIRE AUX QUESTIONS - ATSC300 YAMAHA

Comment connecter la barre de son à mon téléviseur ?

Vous pouvez connecter la barre de son via un câble HDMI (en vente dans le commerce) sur une prise HDMI compatible ARC, ou via le câble audio optique numérique fourni. Pour utiliser la fonction de contrôle HDMI, utilisez un câble HDMI. Consultez le guide de démarrage rapide pour plus de détails.

Puis-je utiliser la télécommande de mon téléviseur pour contrôler la barre de son ?

Oui, si vous connectez la barre de son via un câble HDMI et activez la fonction de contrôle HDMI sur le téléviseur, vous pourrez contrôler la mise sous tension et le volume de la barre de son avec la télécommande du téléviseur.

Comment écouter de la musique depuis mon smartphone ?

Appuyez sur la touche BLUETOOTH de la télécommande pour basculer en mode Bluetooth. Activez le Bluetooth sur votre smartphone et sélectionnez "Yamaha ATS-C300" ou "Yamaha AV" dans la liste des appareils. Lancez la lecture.

Quels sont les modes sonores disponibles ?

Les modes sonores sont : STEREO (lecture stéréo), STANDARD (surround adapté aux émissions TV), 3D MOVIE (surround pour films) et GAME (surround immersif pour jeux vidéo). Vous pouvez les sélectionner avec la télécommande.

Comment activer la fonction Clear Voice ?

Appuyez sur la touche CLEAR VOICE de la télécommande. Le voyant clignote trois fois lorsque la fonction est activée, une fois lorsqu'elle est désactivée. Cette fonction rend les voix plus audibles.

Comment améliorer les basses ?

Appuyez sur la touche BASS EXT de la télécommande pour activer ou désactiver l'accentuation des graves. Le voyant clignote trois fois pour activé, une fois pour désactivé. Par défaut, BASS EXT est activé.

Puis-je installer la barre de son au mur ?

Oui, la barre de son peut être fixée au mur à l'aide des entretoises et du gabarit de fixation inclus. Yamaha recommande de confier l'installation à un entrepreneur qualifié. Consultez le manuel d'installation sur le site Web YAMAHA.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la languette isolante de la pile a été retirée. La télécommande utilise une pile au lithium CR2025. Dirigez-la vers le capteur de la barre de son dans un rayon de 6 m et à 30 degrés. Si le problème persiste, remplacez la pile.

Quelle application utiliser pour contrôler la barre de son ?

L'application gratuite "Sound Bar Remote" est disponible sur l'App Store et Google Play. Elle permet de contrôler la barre de son depuis un smartphone et d'afficher les paramètres actuels.

La barre de son est-elle compatible avec tous les téléviseurs ?

La barre de son est compatible avec la plupart des téléviseurs équipés d'une sortie audio optique numérique ou d'une entrée HDMI avec ARC. Pour utiliser le contrôle HDMI, le téléviseur doit prendre en charge cette fonction.

MODE D'EMPLOI ATSC300 YAMAHA

Guide de démarrage rapide.... 11

Nous vous remercions d'avoir fait l'acquisition de ce produit Yamaha. Ce produit est un système d'enceintes en forme de barre qui peut être utilisé en le connectant à un téléviseur. Le contenu audio d'un dispositif Bluetooth ^® peut également être lu via la barre de son. - Veillez à lire ce document et la Brochure sur la Sécurité incluse pour en garantir l'utilisation appropriée et en toute sécurité. Tenez ces documents à disposition pour toute référence ultérieure.

Brochure sur la sécurité

Veillez à commencer par lire la Brochure sur la Sécurité pour garantir une utilisation en toute sécurité.

Guide de démarrage rapide (ce document)

Ce document décrit la procédure à suivre pour écouter le son d'un téléviseur ou d'un dispositif Bluetooth et explique les principales fonctions.

• Confirmation du contenu de l'emballage du produit (p. 12)
• Préparation de la télécommande (p. 13)
• Installation du produit (p. 13) – Raccordement d'un téléviseur (p. 14) – Raccordement à l'alimentation (p. 16) – Lecture du son du téléviseur via la barre de son (p. 16) – Réglage du son selon vos préférences (p. 17)
• Écoute de l'audio depuis un dispositif Bluetooth (p. 18)
• Contrôle de la barre de son via l'application du smartphone (p. 18)

Mode d'emploi

Vous y trouverez des informations plus détaillées.

https://manual.yamaha.com/av/22/atsc300/

Confirmation du contenu de l'emballage du produit

Ce produit comprend les principaux appareils et accessoires suivants. Sortez tous les articles de la boîte et assurez-vous qu'il ne manque rien.

■ Principaux appareils : Barre de son (ATS-CUC300)

- Ce produit n'est pas vendu avec un câble HDMI. Prévoyez-en un en vente dans le commerce.

■ Accessoires Télécommande

Cordons d'alimentation (×2)

Adaptateur secteur (Numéro de modèle : ANAD-420FIOT-B)

Câble audio optique numérique

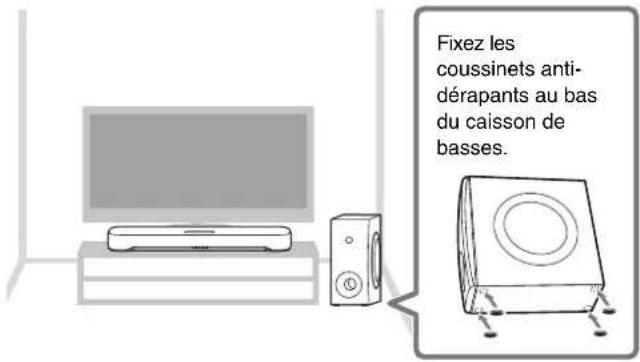

Coussinets anti-dérapants (4 sur 1 feuille) Fixez-les au bas du caisson de basses.

À utiliser lors de la fixation de la barre de son à un mur.

Entretoises (A : x2, B : x2, sur une feuille)

Gabarit de fixation

- Guide de démarrage rapide (ce document)

• Brochure sur la Sécurité

Préparation de la télécommande

Une pile au lithium (CR2025) a déjà été insérée dans la télécommande. Décollez la feuille de protection comme suit pour pouvoir utiliser la télécommande.

Languette isolante de la pile

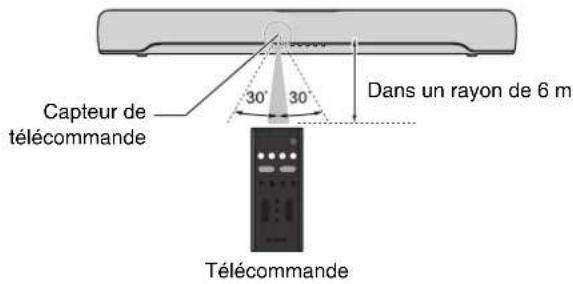

Rayon d'action de la télécommande

La télécommande peut être utilisée pour contrôler les fonctions de ce produit. Lorsque vous utilisez la télécommande, dirigez-la sur le capteur de la télécommande de la barre de son dans le rayon illustré ci-après :

Installation du produit

Installez la barre de son et le caisson de basses comme illustré ci-après :

- Le caisson de basses peut également être utilisé sur le côté. Voir le Mode d'emploi pour en savoir plus.

Mode d'emploi

Pour une installation correcte de la barre de son sur un mur, veillez à confier l'installation à un entrepreneur qualifié. Reportez-vous au Manuel d'installation pour le montage mural sur notre site Web pour connaître la méthode d'installation.

Manuel d'installation pour le montage mural

Raccordement d'un téléviseur

Raccordez un téléviseur à la barre de son. Sélectionnez la procédure de connexion selon la fonction que vous utiliserez. Les différences selon la procédure de connexion sont les suivantes :

Fonction et procédure de connexion

	Fonction de contrôleHDMI1)	Prise du téléviseurà connecter	Procédure de connexion
Câble audio optique numérique (inclus)	—	Prise de sortie audio optiquenumérique	« Raccordement d'un téléviseur au moyen du câble audio optiquenumérique (inclus) »(sur la droite)
Câble HDMI (en vente dans le commerce)	∞	Prise d'entréeHDMI (compatible ARC2)	« Raccordement d'un téléviseur au moyen d'un câble HDMI (en vente dans le commerce) »(sur la page suivante)

L'activation de la fonction de contrôle HDMI permet de contrôler la barre de son avec la télécommande du téléviseur. Les fonctions suivantes peuvent être commandées avec la télécommande du téléviseur :

- Mise sous et hors tension

Le téléviseur et la barre de son sont mis sous/hors tension simultanément.

Réglage du volume

Le volume de la barre de son peut être réglé lorsque la sortie audio du téléviseur est réglée sur la barre de son.

2) Lors de la connexion à une prise d'entrée HDMI non compatible avec ARC, connectez à la fois un câble HDMI et un câble audio optique numérique.

- Le type et la qualité du signal audio du téléviseur transmis par le câble audio optique numérique ou le câble HDMI sont les mêmes.

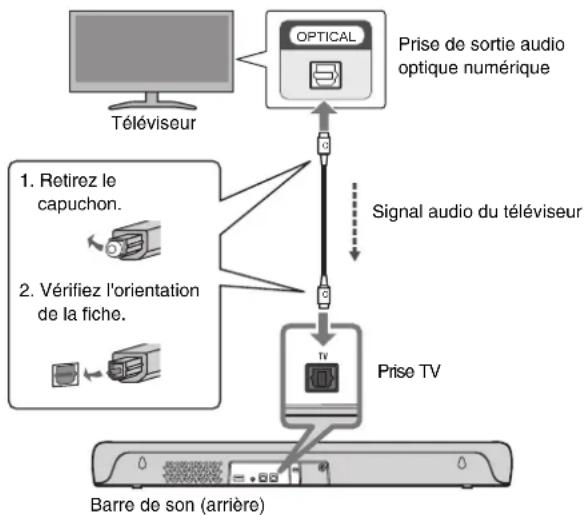

Raccordement d'un téléviseur au moyen du câble audio optique numérique (inclus)

Le signal audio du téléviseur est transmis à la barre de son lorsque celle-ci est connectée à un téléviseur au moyen du câble audio optique numérique inclus. La fonction de contrôle HDMI qui commande la barre de son au moyen de la télécommande d'un téléviseur ne peut pas être utilisée.

- Connectez des appareils audio-vidéo (tels que des lecteurs BD/DVD et des décodeurs) aux prises d'entrée HDMI du téléviseur.

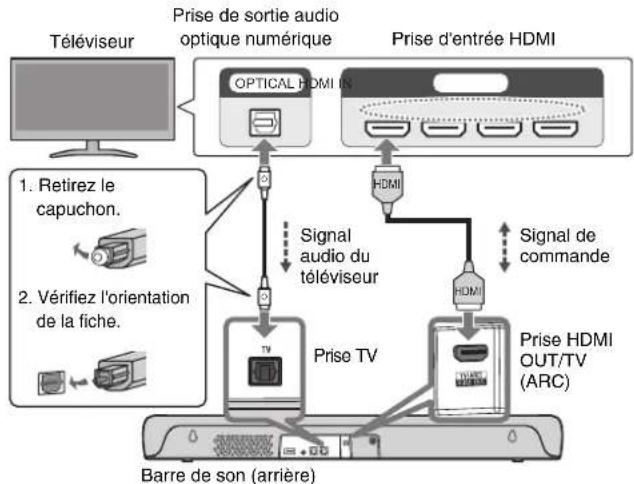

Raccordement d'un téléviseur au moyen d'un câble HDMI (en vente dans le commerce)

Les signaux de commande sont transmis du téléviseur à la barre de son lorsque celle-ci est connectée à un téléviseur au moyen d'un câble HDMI (en vente dans le commerce). Cela vous permettra d'utiliser la fonction de contrôle HDMI qui commande la barre de son au moyen de la télécommande du téléviseur.

Si le câble HDMI est connecté à une prise d'entrée HDMI du téléviseur compatible avec Audio Return Channel (étiquetée « ARC »), le signal audio du téléviseur est également transmis à la barre de son via le câble HDMI. Par conséquent, un téléviseur peut être connecté à la barre de son au moyen d'un seul câble HDMI.

Lorsque vous connectez une prise d'entrée HDMI non compatible avec ARC, connectez également le câble audio optique numérique inclus pour transmettre le signal audio du téléviseur sur la barre de son.

Connexion à une prise d'entrée HDMI compatible ARC Connexion à une prise d'entrée HDMI non compatible avec ARC

• Lorsque la barre de son est raccordée à un téléviseur via un câble HDMI, vérifiez que les réglages du téléviseur sont configurés correctement comme suit :
• La fonction de contrôle HDMI du téléviseur est activée.
• La sortie audio du téléviseur est réglée sur ARC (lorsqu'une prise d'entrée HDMI compatible ARC est connectée)
• Connectez des appareils audio-vidéo (tels que des lecteurs BD/DVD et des décodeurs) aux prises d'entrée HDMI du téléviseur.

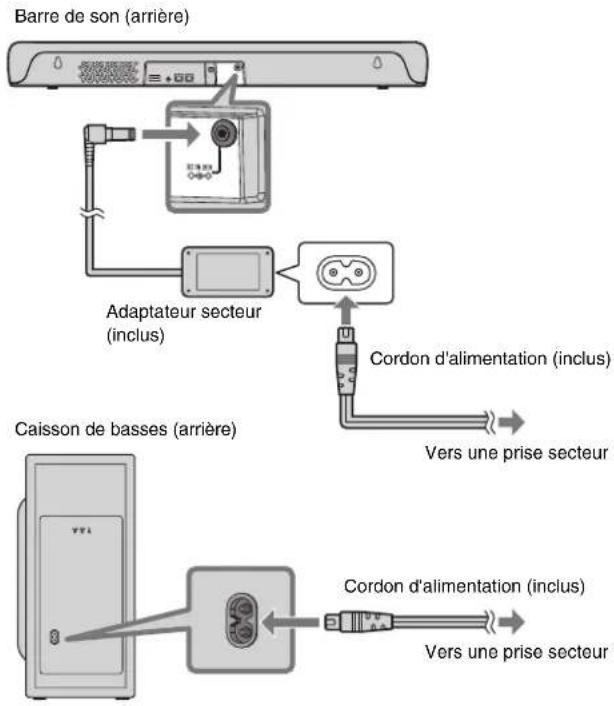

Raccordement à l'alimentation

Après avoir connecté la barre de son au téléviseur, connectez la barre de son et le caisson de basses à l'alimentation comme suit :


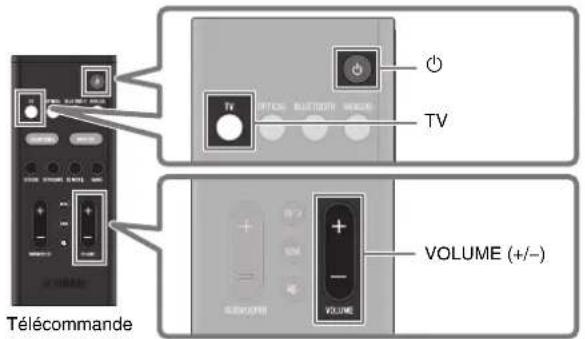

Lecture du son du téléviseur via la barre de son

1 Allumez le téléviseur.

Lorsque la fonction de contrôle HDMI du téléviseur est activée, la barre de son s'allume également. Dans ce cas, passez à l'étape 4.

2 Allumez la barre de son.

Appuyez sur la touche ⏻ (alimentation) de la télécommande. L'alimentation du caisson de basses s'allume également au même moment.

3 Appuyez sur TV.

4 Appuyez sur VOLUME (+/-) pour régler le volume.

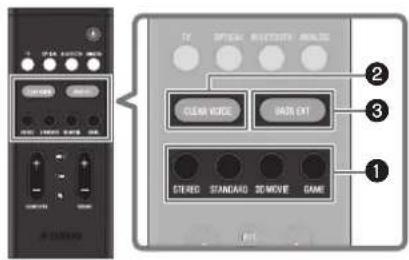

Réglage du son selon vos préférences

Télécommande

①Écoute audio avec un son qui correspond au contenu vidéo ou musical (mode sonore)

Un mode sonore peut être sélectionné parmi trois modes sonores produisant des champs de son Surround et un mode sonore pour la lecture stéréo.

Ce mode sonore fournit une lecture stéréo. Il s'agit du mode sonore le mieux adapté à la lecture de musique.

Ce mode sonore fournit une lecture Surround qui convient le mieux aux programmes télévisés comme les émissions sportives. Il accentue les voix humaines et les rend plus faciles à entendre, tout en créant un sentiment de présence.

Ce mode sonore fournit une lecture Surround idéale pour les films. Il reproduit un champ sonore en trois dimensions et crée un espace sonore qui semble envelopper votre corps.

Ce mode sonore fournit une lecture Surround qui convient le mieux aux jeux vidéo. La localisation précise des effets sonores individuels fournit une expérience de jeu extrêmement immersive.

2 Lecture claire des voix humaines (CLEAR VOICE)

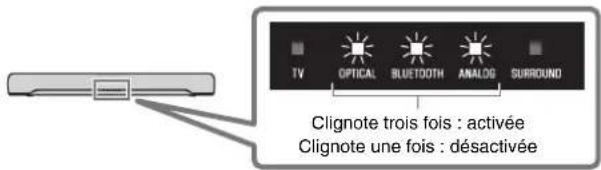

Les voix humaines dans le contenu audio peuvent être plus audibles lorsque la fonction Clear Voice est activée. La fonction est recommandée pour la lecture à bas volume ou pour les films ou les drames avec une pléthore de musique de fond et d'effets sonores. Appuyez sur CLEAR VOICE pour activer ou désactiver cette fonction.

3 Profiter de sons graves riches (BASS EXT)

Les sons graves sont de meilleure qualité et deviennent plus riches lorsque la fonction d'accentuation des graves est activée.

Appuyez sur BASS EXT pour activer ou désactiver cette fonction.

Les réglages par défaut sont les suivants :

Mode sonore : STANDARD

CLEAR VOICE : Désactivé

BASS EXT : Activé

Écoute de l'audio depuis un dispositif bluetooth®

Le contenu audio d'un dispositif Bluetooth (comme un smartphone) peut être lu via la barre de son.

1 Appuyez sur BLUETOOTH de la télécommande pour basculer la source d'entrée sur Bluetooth. 2 Sur le dispositif Bluetooth, activez la fonction Bluetooth.

Une liste des dispositifs Bluetooth pouvant être connectés s'affiche sur l'écran du dispositif Bluetooth.

Sélectionnez votre produit affiché dans la liste.

« Yamaha ATS-C300 » ou « Yamaha AV » est affiché dans la liste.

4 Lisez un morceau sur le dispositif Bluetooth.

La barre de son se met à lire le son depuis le dispositif Bluetooth.

NOTE - La barre de son peut être connectée simultanément à deux dispositifs Bluetooth. Vous devez arrêter la lecture sur le dispositif Bluetooth, puis lancer la lecture sur l'autre dispositif Bluetooth.

Contrôle de la barre de son via l'application du smartphone

En installant l'application dédiée gratuite « Sound Bar Remote » sur un smartphone, la barre de son peut également être contrôlée depuis ce smartphone. L'application vous permet de contrôler la barre de son tout en vérifiant les paramètres de la barre de son actuellement appliqués, comme le mode sonore via l'écran de l'application.

Recherchez « Sound Bar Remote » sur l'App Store ou Google Play et installez-la sur le smartphone. Pour plus d'informations sur l'application, reportez-vous à la description de l'application sur l'App Store ou Google Play.

NOTE

- Pour contrôler la barre de son au moyen de l'application, configurez les réglages de votre smartphone comme suit :

• Activez la fonction Bluetooth.
• Pour les appareils avec le système d'exploitation Android 11 ou antérieur, configurez les réglages pour permettre l'obtention des informations de localisation. L'application Sound Bar Remote utilise les informations de localisation de l'appareil Android uniquement pour détecter la barre de son. Les informations de localisation acquises ne seront pas utilisées à d'autres fins.
• Pour les appareils avec le système d'exploitation Android 12 ou ultérieur, configurez les réglages pour autoriser l'utilisation d'appareils à proximité.
• Cette barre de son est uniquement compatible avec l'application Sound Bar Remote. La barre de son ne peut pas être contrôlée à l'aide d'autres applications (comme Sound Bar Controller).
