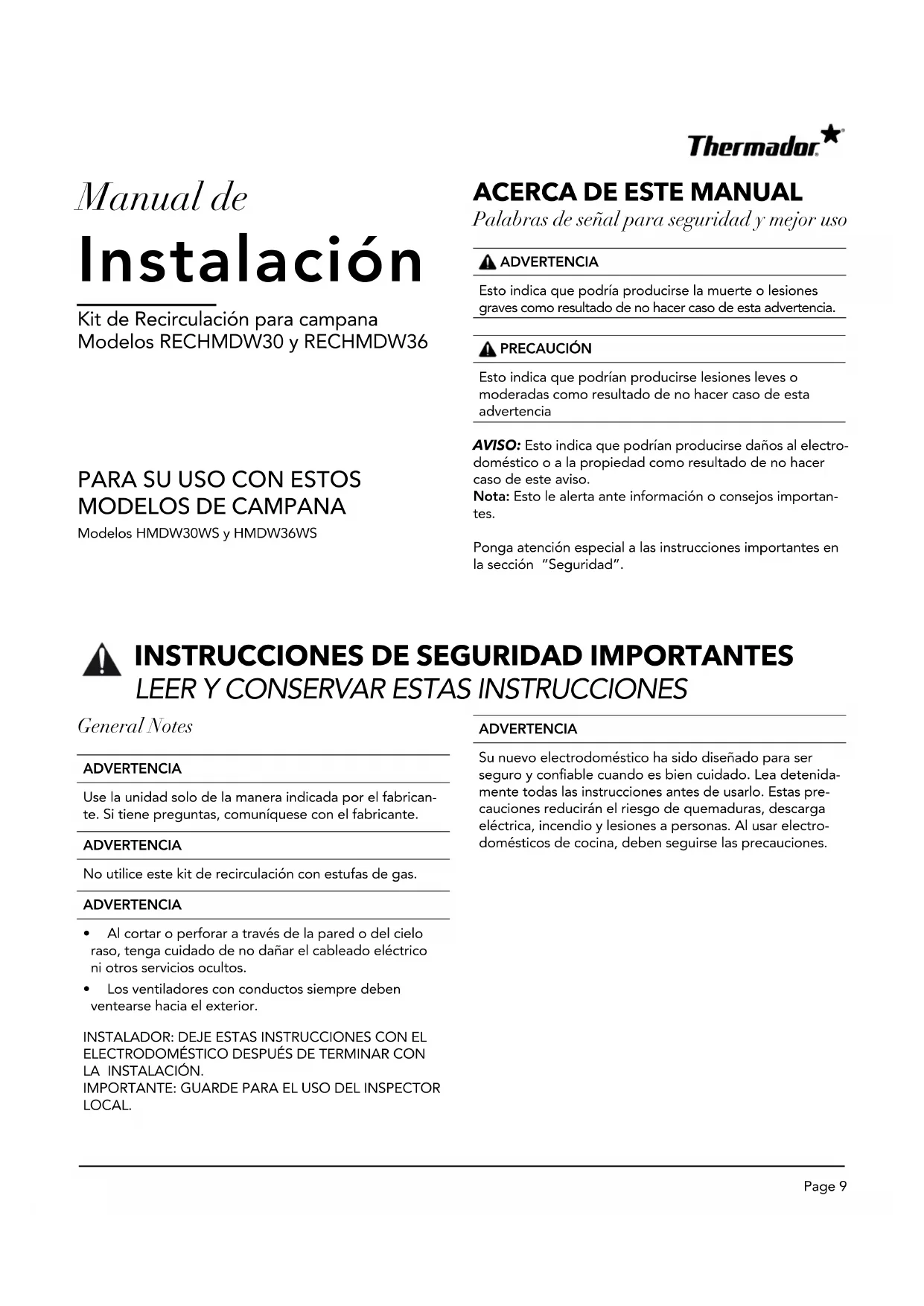

MANUAL DE USUARIO RECHMDW36 THERMADOR

Palabras de señal para seguridad y mejor uso

ADVERTENCIAEsto indica que podría producirse la muerte o lesiones graves como resultado de no hacer caso de esta advertencia.

PRECAUCIÓNEsto indica que podrían producirse lesiones leves o moderadas como resultado de no hacer caso de esta advertencia AVISO: Esto indica que podrían producirse daños al electro-doméstico o a la propiedad como resultado de no hacer caso de este aviso. Nota: Esto le alerta ante información o consejos importan- tes. Ponga atención especial a las instrucciones importantes en la sección “Seguridad”.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEER Y CONSERVAR ESTAS INSTRUCCIONES

General NotesADVERTENCIAUse la unidad solo de la manera indicada por el fabrican-te. Si tiene preguntas, comuníquese con el fabricante.ADVERTENCIANo utilice este kit de recirculación con estufas de gas.ADVERTENCIA

• Al cortar o perforar a través de la pared o del cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otros servicios ocultos.
• Los ventiladores con conductos siempre deben ventearse hacia el exterior.INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMÉSTICO DESPUÉS DE TERMINAR CON LA INSTALACIÓN.IMPORTANTE: GUARDE PARA EL USO DEL INSPECTOR LOCAL.ADVERTENCIASu nuevo electrodoméstico ha sido diseñado para ser seguro y conable cuando es bien cuidado. Lea detenida-mente todas las instrucciones antes de usarlo. Estas pre-cauciones reducirán el riesgo de quemaduras, descarga eléctrica, incendio y lesiones a personas. Al usar electro-domésticos de cocina, deben seguirse las precauciones.Page 10

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEER Y CONSERVAR ESTAS INSTRUCCIONES

Instalación y mantenimiento adecuados ADVERTENCIA Retire toda la cinta y el empaque antes de usar el elec- trodoméstico. Destruya el empaque después de desem- pacar el electrodoméstico. Nunca permita que los niños jueguen con el material de empaque. Este electrodoméstico ha sido diseñado solo para uso doméstico familiar normal. No está aprobado para usarse en exteriores. Consultar la declaración de garantía limi- tada en el Manual de uso y cuidado. Si tiene preguntas, comuníquese con el fabricante. No guarde ni use productos químicos corrosivos, vapores, o productos inamables o que no sean alimentos en o cerca de este electrodoméstico. Está diseñado especí- camente para usarlo al calentar o cocinar alimentos. El uso de productos químicos corrosivos al calentar o limpiar dañará el electrodoméstico y podría ocasionar lesiones. No opere este electrodoméstico si no funciona adecuada- mente o si se ha dañado. Comuníquese con un proveedor de servicio autorizado. No repare ni reemplace ninguna pieza del electrodo- méstico a menos que así se recomiende especícamente en este manual. Reera todo el servicio a un centro de servicio autorizado de fábrica. PRECAUCIÓN La grasa que queda sobre los ltros se puede derretir y moverse hacia el ventilador. ADVERTENCIA Las supercies ocultas pueden tener bordes alados. Tenga cuidado al meter la mano detrás o debajo del electrodoméstico. Seguridad ante incendios ADVERTENCIA Use este electrodoméstico únicamente para lo que está diseñado, tal como se describe en este manual. Siempre tenga cerca de la cocina un detector de humos en funcionamiento. En caso de que la ropa o el cabello se incendie, déjese caer de inmediato y ruede, para apagar las llamas. Tenga cerca del electrodoméstico un extintor de incendios adecuado disponible, muy visible y fácilmente accesible. Apague con bicarbonato de sodio las llamas de incendios de madera que no sean producidos por grasa. Nunca use agua sobre incendios que surjan al cocinar. ADVERTENCIA PARA REDUCIR EL RIESGO DE LESIONES A LAS PER- SONAS EN CASO DE UN INCENDIO PRODUCIDO POR GRASA EN UNA ESTUFA, OBSERVE LO SIGUIENTE:

• APAGUE LAS LLAMAS con una tapa de ajuste exacto, una charola para galletas o una bandeja de metal, y después apague el quemador. PROCEDA CON CU DADO PARA EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, EVACUE EL ÁREA Y LLAME A LOS BOMBEROS.

• NUNCA LEVANTE UNA CACEROLA INCENDIADA, se puede quemar.

• NO USE AGUA, ni trapos o toallas de cocina mojados; puede producirse una explosión violenta de vapor.

• Use un extintor SOLO si: a) Sabe que el extintor es de Clase ABC y sabe cómo hacerlo funcionar. b) El incendio es pequeño y está connado al área en la que se inició. c) Se está llamando al Departamento de Bomberos. d) Puede combatir el incendio teniendo la espalda orientada hacia una salida.

Basado en “Kitchen Fire Safety Tips” (Sugerencias para la seguridad contra incendios en la cocina) publicado por NFPA. Siempre que sea posible, no accione el sistema de venti- lación en caso de incendio en una estufa. Sin embargo, no atraviese el fuego para apagarlo. ADVERTENCIA

El aceite y la grasa calientes se incendian rápido. Nunca deje aceite y grasa calientes sin supervisión. Nunca extin- ga un incendio con agua. Apague el quemador corres- pondiente. Sofoque las llamas con cuidado con una tapa, una manta para incendios o algo similar. ADVERTENCIA

Los depósitos de grasa en el ltro de grasa se pueden incendiar. Limpie el ltro de grasa por lo menos cada dos meses o con la frecuencia que sea necesaria. Nunca opere el electrodoméstico sin el ltro de grasa.Page 11

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Los depósitos de grasa en el ltro de grasa se pueden incendiar. Nunca trabaje con una llama abierta cerca del electrodoméstico (por ejemplo, al amear). Instale la unidad cerca de un electrodoméstico que produzca calor para combustibles sólidos (por ejemplo, madera o carbón) únicamente si hubiera una cubierta cerrada que no se quita. No debe haber chispas volando. ADVERTENCIA

Utilice solo conductos metálicos. ADVERTENCIA

RIESGO DE QUEMADURAS

Las piezas accesibles pueden calentarse durante la opera- ción. Nunca toque las piezas calientes. Mantenga lejos a los niños. PRECAUCIÓN Se recomienda usar guantes y manga larga para prote- ger manos y antebrazos de abrasión y posibles rasguños durante el proceso de instalación. Seguridad con los niños Cuando los niños crecen lo suciente como para usar el electrodoméstico, es responsabilidad de los padres o tutores legales asegurarse de que personas calicadas los instruyan en prácticas seguras. No permita que nadie trepe, se pare, se incline, se siente o se cuelgue de ninguna parte de un electrodoméstico. Esto puede dañar el electrodoméstico o causar lesiones. ADVERTENCIA Asegúrese de que todo el electrodoméstico (incluidos los ltros de grasa y bombillas de luz, si corresponde), se haya enfriado y la grasa se haya solidicado antes de intentar limpiar cualquier parte del electrodoméstico. No use limpiadores de vapor para limpiar el electrodo- méstico. Advertencias de la Propuesta 65 del estado de California ADVERTENCIA Este producto puede exponerlo a productos químicos, como cloruro de vinilo, conocidos en el estado de Cali- fornia como causantes de cáncer y defectos congénitos u otros daños reproductivos. Si desea más información, visite www.P65Warnings.ca.gov. Protección del medio ambiente Desempaque el electrodoméstico y deseche el empaque, de acuerdo con los requisitos ambientales. AVISO Riesgo de daños debidos a la corrosión. Siempre en- cienda el electrodoméstico cuando cocine, para evitar la acumulación de condensación. La condensación puede conducir a daños por corrosión. Riesgo de daños debido a la entrada de humedad en los circuitos electrónicos. Nunca limpie los controles del opera- dor con un paño húmedo. Puede dañarse la supercie por una limpieza incorrecta. Limpie las supercies de acero inoxidable solo en la direc- ción del grano. No use limpiadores de acero inoxidable en los controles del operador. Nunca use agentes de limpieza fuertes o abrasivos, pues pueden dañar la supercie. Riesgo de daños por el contraujo de la condensación. Ins- tale un ventilador de escape en una pendiente ligeramente descendente, lejos del electrodoméstico (pendiente de 1°).Lista de Partes

1 - Bolsa con tornillería

• 2 - Tornillos de instalación de 4.5x13 mm

• 8 - Clips de ltro de carbón

4 - Filtros de carbón

1 - Rejilla plástica

Instrucciones de Instalación Modelos de campana Kit recirculante

Si no le es posible expulsar los humos y vapores de la coci- na al exterior, la campana puede ser usada en su versión ltrante, utilizando el kit de ltros de carbón. Los humos y vapores son reciclados a través del ltro de carbón. Instalación a través del plafón / gabinete Dependiendo de su instalación, considere el sig. diagrama:

A. Techo B. Cubierta del ducto C. Sofito D. Ducto de 6” (15.2 cm) E. Campana F. Gabinete G. Pared H. Altura mínima del gabinete:

I. Altura mínima de la cubierta

del ducto: 17” (43.2 cm) J. Techo del gabinete

1. Mida y marque la línea central del armario al soto que

2. Mida desde la base del armario hasta la línea central de

donde el ducto de escape atravesará el soto. Marque la ubicación y use una sierra de vaivén o caladora para cortar un oricio de 5¾” (14.6 cm) para la rejilla plástica.

3. Sujete la rejilla plástica con dos tornillos de 4.5 x 13 mm.

A. Rejilla de recirculación B. Línea de centro Remplazo de ltros de carbón

1. Retire los ltros de grasa de la campana.

2. Coloque el ltro de carbón en la parte posterior del

3. Coloque 2 clips en el lugar indicado (ver la imagen) para

jar el ltro de carbón al ltro de grasa. NOTA: Los ltros de carbón no pueden ser limpiados. Deben ser reemplazados cada 4 o 6 meses (dependiendo del uso de la campana).
