PALPKITDGW - Horno THERMADOR - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO PALPKITDGW THERMADOR

Instrucciones de seguridad importantes .... 46

Instrucciones para la conversión a gas propano (LP) 48

Antes de empezar 48

Lista de comprobación 49

Procedimiento de instalación 51

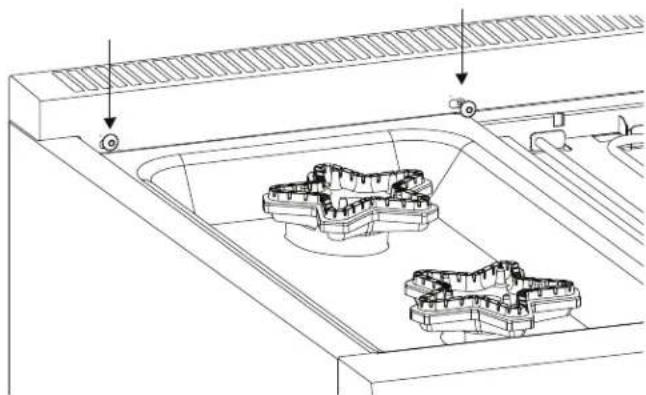

Desensamblar la parrilla de gas 51

Convertir el regulador a LP 51

Reemplazar las espreas de los quemadores STAR® 52

Tablas de conversión de la esprea del quemador de propano (LP) 53

Reemplazar la esprea para asar, solo en estufas de gas (modelos PRG) 57

Reemplazar la esprea del quemador para hornear, solo en estufas de gas (modelos PRG) .... 58

Prueba para detectar fugas de gas 61

Comprobar la llama y el rendimiento del quemador 63

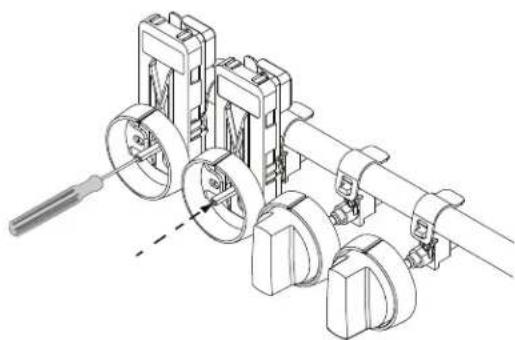

Ajustar los tornillos de las válvulas de los quemadores STAR 64

Colocar la etiqueta de conversión 65

Soporte, accesorios y partes ......contraportada

Definiciones de seguridad

⚠ ADVERTENCIA

Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia.

⚠ PRECAUCIÓN

Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia.

NOTA: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso.

Nota: Esto lo alerta sobre información y/o consejos importantes.

Este electrodoméstico de THERMADOR® está hecho por BSH Home Appliances Corporation 1901 Main Street, Suite 600 Irvine, CA 92614

¿Preguntas?

1-800-735-4328

www.thermador.com

¡Esperamos oír de usted!

INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEER Y CONSERVAR ESTAS INSTRUCCIONES

Leer atentamente

Guardar las piezas de gas originales para una posible reconversión en el futuro.

Importante: Esta conversión solo puede realizarla un técnico de servicio o instalador calificados.

Instalador: Dejar estas instrucciones con esta unidad para el propietario.

Propietario: Conservar estas instrucciones para consultar en el futuro.

ADVERTENCIA

Si no se sigue exactamente la información de este manual, se puede producir un incendio o una explosión que pueden causar daños materiales, lesiones personales o la muerte.

-- NO almacenar o usar gasolina u otros vapores y líquidos inflamables en la proximidad de este electrodoméstico o cualquier otro.

-- QUÉ HACER SI DETECTA OLOR A GAS

• NO intentar encender ningún electrodoméstico.
• NO tocar ningún interruptor eléctrico.
• NO usar ningún teléfono en su edificio.
• Llamar inmediatamente al proveedor de gas desde el teléfono de un vecino. Seguir las instrucciones del proveedor de gas.
• Si no es posible contactar con su proveedor de gas, comunicarse con el departamento de bomberos.

-- La instalación y el mantenimiento los deben llevar a cabo un instalador calificado, una empresa de servicio o un proveedor de gas.

Este kit se utiliza para convertir los electrodomésticos Thermador para que funcionen con gas propano (LP). Este kit incluye espreas para la correcta conversión a gas LP de los quemadores la superficie de cocción STAR® y de los quemadores para hornear y para asar de los hornos.

Se requiere un kit de gran altitud para unidades de gas natural de más de 5,400 pies (1,646 m) sobre el nivel del mar, y unidades de propano (LP) instaladas a altitudes de 10,000 pies (3,048 m) y mayor elevación sobre el nivel del mar. Consultar la contraportada para obtener información sobre mantenimiento, piezas y accesorios.

Este kit se utiliza para convertir determinados Modelos de las series Pro parrilla de gas, Pro Harmony y Pro Grand para que funcionen con gas propano (LP). No se puede utilizar este kit para convertir modelos antiguos de cocinas o estufas. No se puede utilizar este kit para convertir electrodomésticos de otras marcas.

ADVERTENCIA

Este kit de conversión deberá ser instalado por una agencia de servicio calificada, de acuerdo con las instrucciones del fabricante y con todos los códigos y requisitos aplicables de la autoridad que tenga jurisdicción. En cualquier

caso, la instalación de este kit de conversión debe cumplir con los códigos locales o, en el caso de que no existan códigos locales, con el Código Nacional de Gas Combustible (National Fuel Gas Code), ANSI Z223/NFPA 54 o, en Canadá, con el Código de Instalación de Gas Natural y Propano (Natural Gas and Propane Installation Code), CSA B149, últimas versiones. Si no se sigue exactamente la información de estas instrucciones, se puede producir un incendio, una explosión o una emisión de monóxido de carbono que pueden causar daños materiales, lesiones personales o la muerte. La agencia de servicio calificada es responsable de la instalación adecuada de este kit. La instalación no se considerará correcta y completa hasta que se haya comprobado el funcionamiento del electrodoméstico convertido, según lo especificado en las instrucciones del fabricante que se facilitan con el kit.

ADVERTENCIA

No Operar Nunca La Zona De Cocción De La Superficie.

- Si no se observa esta advertencia, se podría producir una explosión o un riesgo de quemaduras que podría dar lugar a daños materiales, personales o incluso la muerte.

- Si ocurriera un incendio, mantenerse alejado del aparato y ponerse en contacto de inmediato con los bomberos. NO INTENTAR EXTINGUIR CON AGUA UN INCENDIO CAUSADO POR ACEITE/GRASA.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEER Y CONSERVAR ESTAS INSTRUCCIONES

Para instalaciones en Massachusetts

1. La instalación debe hacerla un contratista, plomero o instalador de gas calificados o con licencia del estado, provincia o región.
2. La llave de cierre tiene que ser una llave de gas en T.
3. La longitud del conector de gas flexible no debe ser superior a 36 pulgadas.

Al realizar pruebas en el sistema de tuberías de suministro, deben cumplirse los siguientes requisitos:

• El electrodoméstico y su grifo de cierre individual deberán estar desconectados del sistema de tuberías de suministro de gas cuando las presiones de las pruebas superen 1/2 psi (3.5 kPa).
• El electrodoméstico debe aislarse del sistema de tuberías de suministro de gas cerrando su grifo de cierre individual manual durante cualquier prueba de presión del sistema de tuberías de suministro de gas con presiones iguales o inferiores a 1/2 psi (3.5 kPa).

PRECAUCIÓN

Al conectar la unidad con el gas propano, asegurarse de que el tanque de gas propano esté equipado con su propio regulador de alta presión. La presión de gas máxima que llegue al electrodoméstico no debe ser superior a 14.0 pulgadas de columna de agua desde el regulador del tanque de gas propano.

La presión del suministro de gas propano (liquid propane, LP) mínima para realizar la comprobación del regulador de presión del electrodoméstico a gas, una vez convertido para su uso con gas propano, debe encontrarse entre 11 pulgadas de columna de agua (2.7 kPa) y 14 pulgadas de columna de agua (3.5 kPa). Consultar la página 51 para obtener instrucciones sobre cómo convertir el regulador de presión de gas para el uso con gas propano (LP).

Conservar las espreas de gas natural que fueron retiradas del electrodoméstico para utilizarlas en el futuro. Asegurarse de marcar y etiquetar estas espreas de manera correcta, y de indicar el quemador correspondiente del que fueron retiradas.

ADVERTENCIA

NUNCA dejar la conversión de gas parcialmente completa. Si se usa el electrodoméstico con la conversión incompleta, podrían emitirse altos niveles de monóxido de carbono o se podría producir un incendio o una explosión, daños materiales, personales o incluso la muerte.

Para regresar el electrodoméstico al uso con gas natural, seguir estas instrucciones con exactitud, pero reemplazar las espreas de gas propano con las espreas de gas natural originales. Con cuidado, hacer que coincidan con sus quemadores correspondientes, de acuerdo con las marcas y etiquetas colocadas anteriormente.

Para el agente de servicio

Es importante que conozca lo siguiente ANTES de empezar la conversión del electrodoméstico.

• Confirmar que el sistema de suministro de gas está disponible y listo para usar. Esto es especialmente importante para construcciones nuevas.
• Comprobar el tipo de gas suministrado en la ubicación. Asegurarse de que el electrodoméstico está conectado al tipo de gas para el que está certificado.
• Prever el suficiente tiempo y los recursos necesarios para realizar el proceso de conversión completo de forma correcta antes de abandonar el lugar de trabajo. Se debe realizar cada paso descrito en estas instrucciones para convertir con seguridad el electrodoméstico para que funcione correctamente a altas altitudes. UNA CONVERSIÓN INADECUADA O INCOMPLETA DEL ELECTRODOMÉSTICO PUEDE IMPLICAR RIESGOS DE SEGURIDAD.

Advertencia en virtud de la Proposición 65:

Este producto puede contener un químico que el Estado de California reconoce como potencialmente cancerígeno o causante de daños reproductivos. Por tanto, su producto debe llevar en su embalaje la siguiente etiqueta de conformidad con la legislación de California:

ADVERTENCIA EN VIRTUD DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA:

⚠ ADVERTENCIA

Cáncer y daño reproductivo - www.P65Warnings.ca.gov

Instrucciones para la conversión a gas propano (LP)

Antes de empezar

⚠️ PRECAUCIÓN

Antes de proceder con la conversión, interrumpir el suministro de gas al electrodoméstico antes de desconectar la alimentación eléctrica.

Para desconectar el electrodoméstico de la alimentación eléctrica, desenchufar el cable eléctrico de tres clavijas de su receptáculo o desconectar la alimentación eléctrica desde la caja de disyuntores.

Herramientas necesarias

• Destornillador Torx T-20
  • Llave poligonal de 7/16"
  • Llave poligonal de 13/16"
• Boquilla de 7 mm o 9/32"
• Llave de tuerca de 1/4"
• Punta hexagonal de 16 mm o punta hexagonal de 5/8"
• Destornillador Torx T-30
• Llave estriada de 1/2"
• Punta hexagonal de 9 mm
  • Llave fija de boca abierta 9/32"
• Boquilla de 7/8" o llave fija de boca abierta 7/8"
• Llave de tuercas ajustable
• Agua con jabón o una solución para detectar las fugas

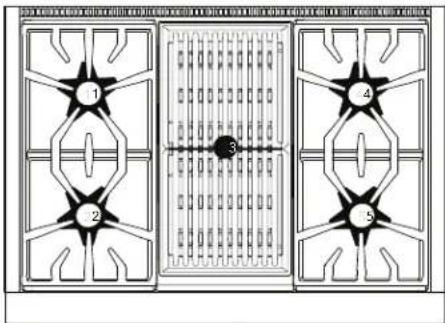

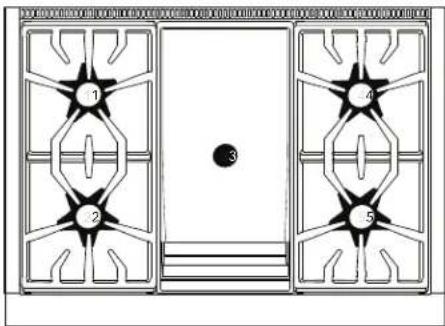

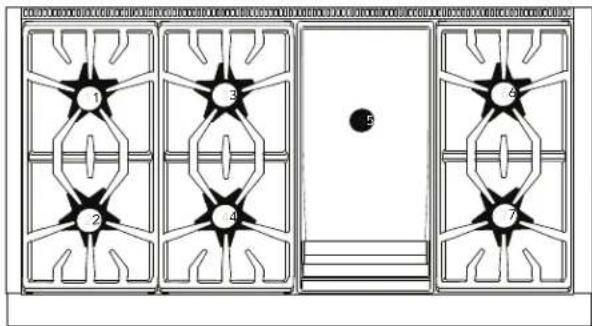

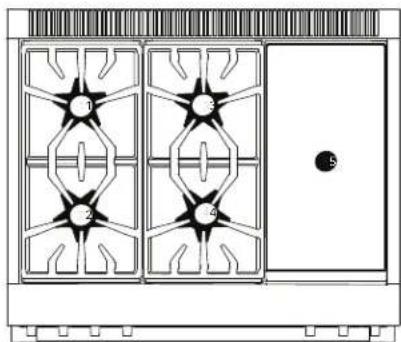

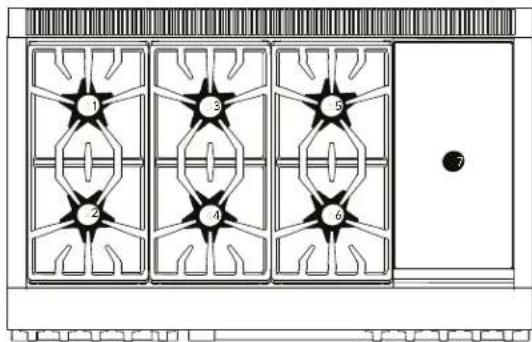

Kits de conversión de espreas de quemadores de propano (LP) Pro Grand

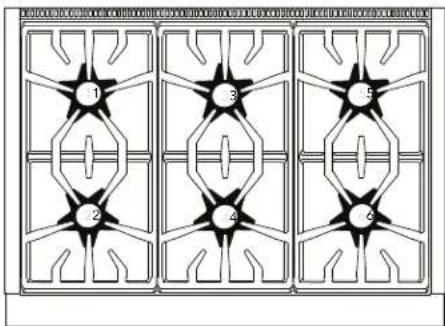

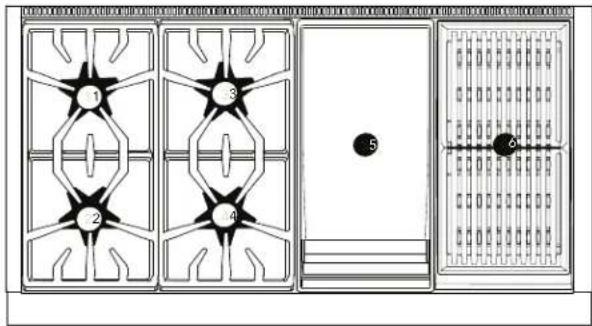

PALPKITDGW	Para todas las estufas de dos combustibles Pro Grand
PALPKITGGW	Para todas las estufas de gas Pro Grand

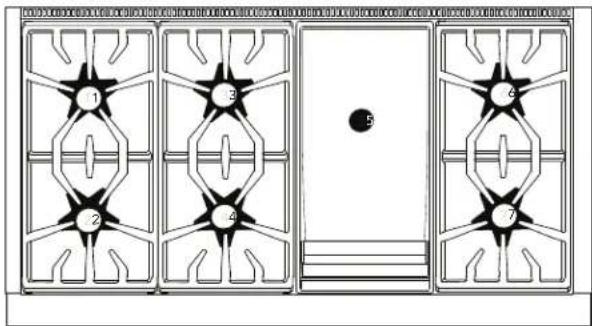

Kits de conversión de espreas de quemadores de propano (LP) para estufas Pro Harmony y partes superiores de estufas Pro Rangetop

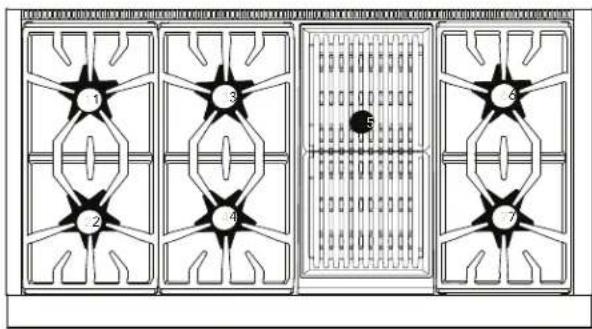

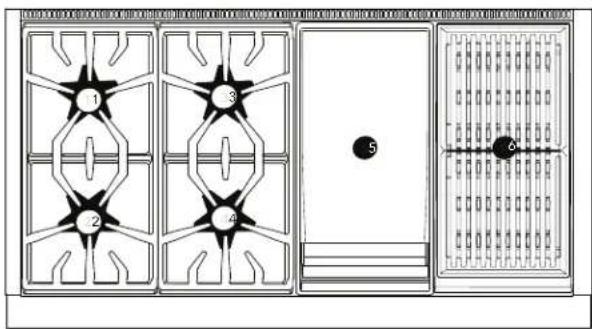

PALPKITHW Para estufas de dos combustibles Pro Harmony y partes superiores de estufas Pro Rangetop con 4 y 6 STAR quemadores

PALKITHW5 Para estufas de dos combustibles Pro Harmony y partes superiores de estufas Pro Rangetop con 5 STAR quemadores

PALPKITHA5 Para estufas de gas Pro Harmony con 5 STAR quemadores

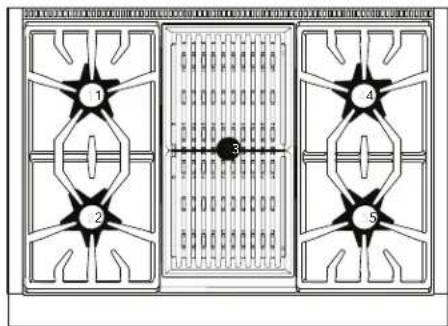

PALPKITGA Para estufas de gas Pro Harmony 30'' y 36'' con 4 y 6 STAR quemadores

PALPKITGA6 P

para estufas de gas Pro Harmony 48'' con 4 y 6 STAR quemadores

Piezas incluidas

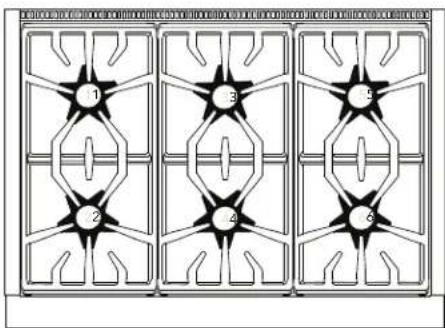

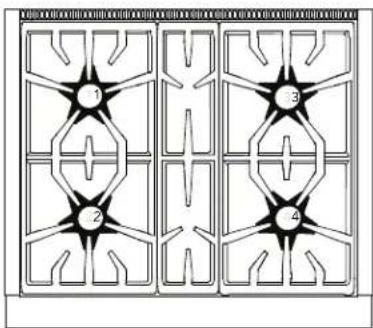

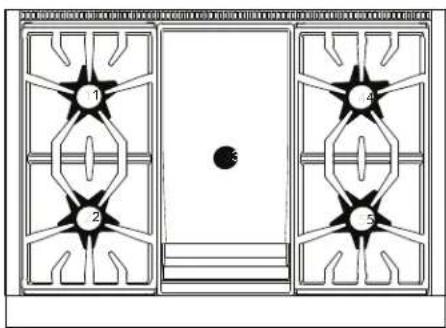

Estufa de gas Pro Harmony con 5 STAR® quemadores (PRG305WH)	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1" 1
Desarmador 1
Esprea, 0.73 mm (73), STAR quemadores 2
Esprea, 0.90 mm (90), STAR quemadores 1
Esprea, 1.05 mm (105), STAR quemadores 1
Esprea, 1.15 mm (115), STAR quemadores 1
Esprea, 1.34 mm (134), quemador para asar delhorno principal	1
Esprea, 1.25 mm (125), quemador para asar delhorno auxiliar	1
Estufa de combustible dual Pro Harmony y Pro Rangetop para unidades con 5 STAR® quemadores (PRD305WH(U/C) y PCG305W)	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1" 1
Desarmador	1
Esprea, 0.73 mm (73), STAR quemadores	2
Esprea, 0.90 mm (90), STAR quemadores	1
Esprea, 1.05 mm (105), STAR quemadores	1
Esprea, 1.15 mm (115), STAR quemadores	1
Estufa de combustible dual Pro Harmony y Pro Rangetop para unidades con 4 o 6 STAR® quemadores	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1"	1
Desarmador	1
Esprea, 1.05 mm (105), STAR quemadores	3
Esprea, 1.15 mm (115), STAR quemadores	3
Estufa de gas Pro Harmony 48" para unidadescon 4 o 6 STAR® quemadores	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1"	1
Desarmador	1
Esprea, 0.82 mm (82), STAR quemadores	3
Estufa de gas Pro Harmony 48'' para unidades con 4 o 6 STAR® quemadores	Cant.
Esprea, 1.10 mm (110), STAR quemadores 3
Esprea, 1.34 mm (134), quemador para hornear del horno principal	1
Esprea, 1.13 mm (113), quemador para hornear del horno auxiliar	1
Esprea, 1.25 mm (125), quemador para asar del horno principal	1
Esprea, 0.82 mm (82), quemador para asar del horno auxiliar	1
Estufa de gas Pro Harmony 30'' y 36'' para unidades con 4 o 6 STAR® quemadores	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1" 1
Desarmador 1
Esprea, 0.82 mm (82), STAR quemadores 3
Esprea, 1.10 mm (110), STAR quemadores 3
Esprea, 1.34 mm (134), quemador para hornear del horno principal	1
Esprea, 1.30 mm (130), quemador para asar del horno principal	1
Estufa de gas Pro Harmony para unidades con 8 STAR® quemadores	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1" 1
Desarmador 1
Esprea, 0.82 mm (82), STAR quemadores 4
Esprea, 1.10 mm (110), STAR quemadores 4
Esprea, 1.34 mm (134), quemador para hornear del horno principal	1
Esprea, 1.15 mm (115), quemador para hornear del horno auxiliar	1
Esprea, 1.25 mm (125), quemador para asar del horno principal	1
Esprea, 0.82 mm (82), quemador para asar del horno auxiliar	1
Estufa de combustible dual Pro Grand para unidades con 4 o 6 STAR® quemadores	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1" 1
Desarmador	1
Esprea, 1.05 mm (105), STAR quemadores 3
Esprea, 1.15 mm (115), STAR quemadores 2
Esprea, 1.26 mm (126), STAR quemadores 1

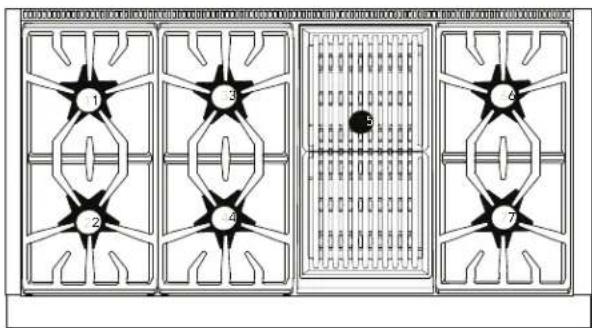

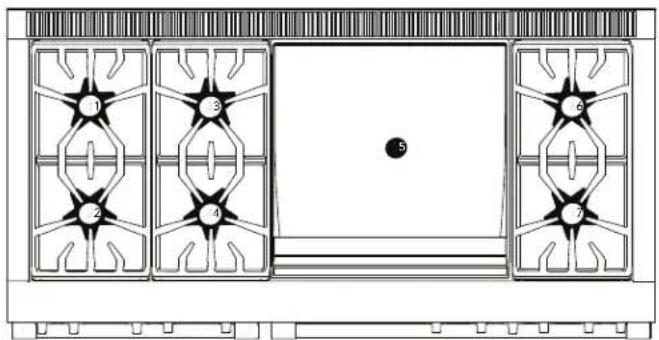

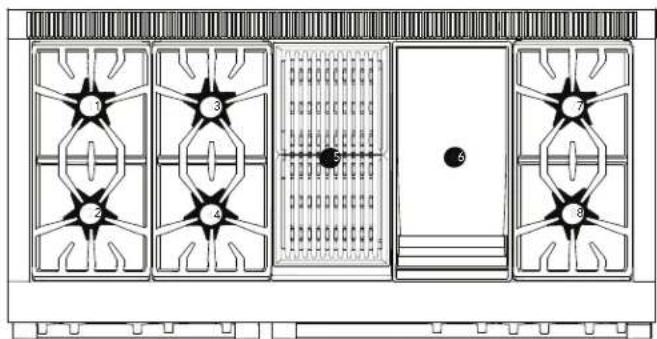

Estufa de gas Pro Grand para unidades con 4 o 6 STAR® quemadores	Cant.
Etiqueta de conversión 1
Cinta de espuma, pieza de 1" 1
Desarmador 1

Estufa de gas Pro Grand para unidades con 4 o 6 STAR® quemadores	Cant.
Esprea, 1.05 mm (105), STAR quemadores 3
Esprea, 1.15 mm (115), STAR quemadores 2
Esprea, 1.26 mm (126), STAR quemadores 1
Esprea, 1.46 mm (146), quemador para hornear del horno principal	1
Esprea, 1.13 mm (113), quemador para hornear del horno auxiliar	1
Esprea, 1.25 mm (125), quemador para asar del horno principal	1
Esprea, 0.813 mm (813), quemador para asar del horno auxiliar	1
*Esta esprea tiene el número "67" estampado, lo que significa que se encuentra en la categoría #67 DMS (Drill Metal Standard [Broca estándar para metal], o medida de cable, o tamaño de broca), y sus dimensiones son de 0.0320" o 0.813" de diámetro.

Lista de comprobación

Para que el electrodoméstico funcione bien, cada uno de los pasos indicados a continuación se debe llevar a cabo correctamente. Tachar cada paso después de finalizarlo.

Modelos de parrilla de gas

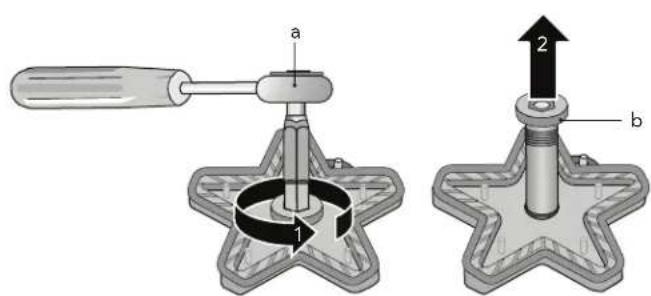

Paso 1 Des	ensamblar la parrilla de gas (página 51).

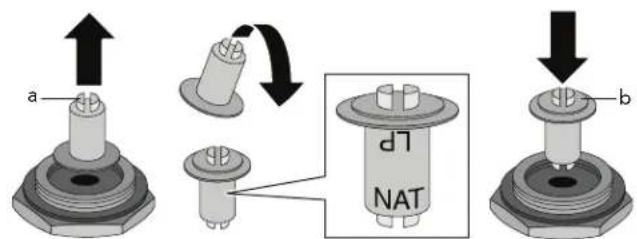

Paso 2 Convertir el regulador a gas LP (página 51).
Paso 3 Reem	mplazar las espreas del quemador de acuerdo (página 52).
Paso 4 Comprobar si la parrilla de gas presenta fugas de gas (página 61).
Paso 5 Volver	a ensamblar la parrilla de gas y comprobar la llama y el rendimiento del quemador (página 63).
Paso 6 Ajustar los tornillos de la válvula para los quemadores STAR® (página 64).
Paso 7 Colocar la etiqueta de conversión (página 65).

Modelos de gas Pro Harmony

Paso 1 Des	ensamblar la parrilla de gas (página 51 ).
Paso 2 Convertir el regulador a gas LP (página 51 ).
Paso 3 Ree	mplazar las espreas del quemador de acuerdo (página 52 ).

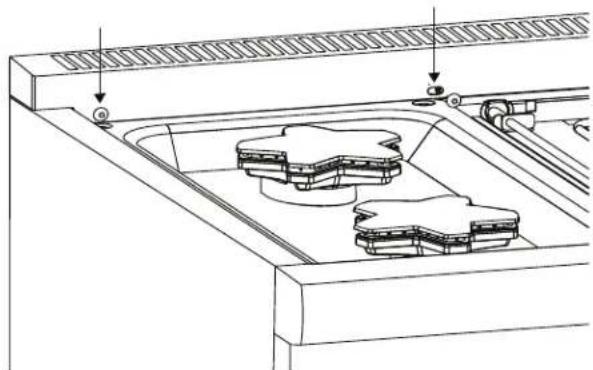

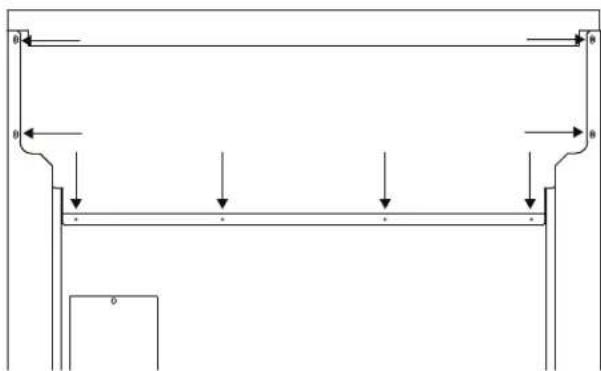

Paso 4 Retir	rar el conjunto de la consola trasera ( 57 ).

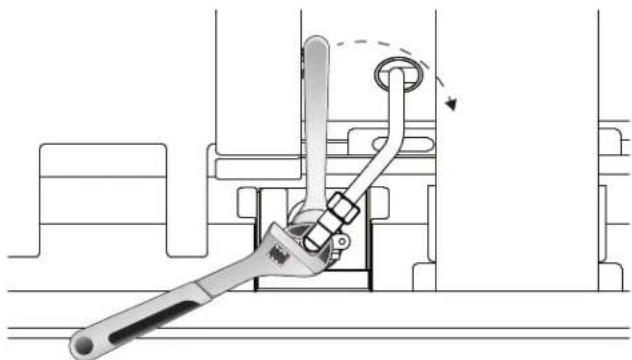

Paso 5 Ree	mplazar la esprea del quemador para asar del horno principal (página 57 ).
Paso 6 Mod	delos de 48": reemplazar la esprea del quemador para asar del horno auxiliar (página 57 ).

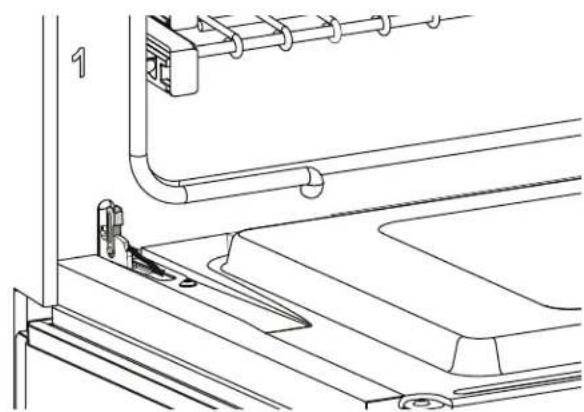

Paso 7 Retir	rar la puerta del horno (página 58 ).

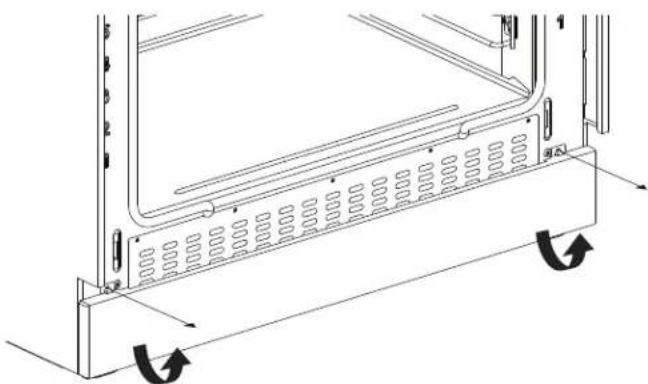

Paso 8 Retir	rar el rodapié y los paneles frontales (página 59 ).

Paso 9 Reemplazar la esprea del quemador para hornear del horno principal (página 60).

Paso 10 Modelos de 48": reemplazar la esprea del quemador para hornear del horno auxiliar (página 61).

Paso 11 Volver a montar la puerta o puertas del horno (página 59).

Paso 12 Comprobar si la parrilla de gas y el horno presentan fugas de gas (página 61).

Paso 13 Volver a ensamblar la parrilla de gas y comprobar la llama y el rendimiento del quemador (página 63).

Paso 14 Ajustar los tornillos de la válvula para los quemadores STAR (página 64).

Paso 15 Verificar el rendimiento de la llama de los quemadores para asar y para hornear (página 64).

Paso 16 Volver a ensamblar el rodapié y los paneles frontales (página 59).

Paso 17 Colocarla etiqueta de conversión (página 65).

Modelos de dos combustibles Pro Harmony

Paso 1 Desensamblar la parrilla de gas (página 51 ).

Paso 2 Convertir el regulador a gas LP (página 51 ).

Paso 3 Reemplazar las espreas del quemador de acuerdo (página 52 ).

Paso 4 Comprobar si la parrilla de gas presenta fugas de gas (página 61 ).

Paso 5 Volver a ensamblar la parrilla de gas y comprobar la llama y el rendimiento del quemador (página 63 ).

Paso 6 Ajustar los tornillos de la válvula para los quemadores STAR® (página 64 ).

Paso 7 Colocar la etiqueta de conversión (página 65 ).

Modelos de gas Pro Grand

Paso 1 Desensamblar la parrilla de gas (página 51 ).

Paso 2 Convertir el regulador a gas LP (página 51 ).

Paso 3 Reemplazar las espreas del quemador de acuerdo (página 52 ).

Paso 4 Retirar el conjunto de la consola trasera (página 57 ).

Paso 5 Reemplazar la esprea del quemador para asar del horno principal (página 57 ).

Paso 6 Modelos de 48": reemplazar la esprea del quemador para asar del horno auxiliar (página 57 ).

Paso 7 Retirar la puerta del horno (página 58 ).

Paso 8 Retirar el rodapié y los paneles frontales (página 59 ).

Paso 9 Reemplazar la esprea del quemador para hornear del horno principal (página 60 ).

Paso 10 Modelos de 48": reemplazar la esprea del quemador para hornear del horno auxiliar (página 61).

Paso 11 Volver a montar la puerta o puertas del horno (página 59).

Paso 12 Comprobar si la parrilla de gas y el horno presentan fugas de gas (página 61).

Paso 13 Volver a ensamblar la parrilla de gas y comprobar la llama y el rendimiento del quemador (página 63).

Paso 14 Ajustar los tornillos de la válvula para los quemadores STAR (página 64).

Paso 15 Verrificar el rendimiento de la llama de los quemadores para asar y para hornear (64).

Paso 16 Volver a ensamblar el rodapié y los paneles frontales (página 59).

Paso 17 Colocar la etiqueta de conversión (página 65).

Modelos de dos combustibles Pro Grand

Paso 1 Des	ensamblar la parrilla de gas (página 51).
Paso 2 Convertir el regulador a gas LP (página 51).
Paso 3 Reemplazar las espreas del quemador de acuerdo (página 52).
Paso 4 Comprobar si la parrilla de gas presenta fugas de gas (página 61).
Paso 5 Volver a ensamblar la parrilla de gas y comprobar la llama y el rendimiento del quemador (página 63).
Paso 6 Ajustar los tornillos de la válvula para los quemadores STAR® (página 64).
Paso 7 Colocar la etiqueta de conversión (página 65).

Procedimiento de instalación

NOTA: Todos los gráficos son representativos.

Desensamblar la parrilla de gas

⚠️ PRECAUCIÓN

Antes de proceder con la conversión, interrumpir el suministro de gas al electrodoméstico antes de desconectar la alimentación eléctrica.

Para desconectar el electrodoméstico de la alimentación eléctrica, desenchufar el cable eléctrico de tres clavijas de su receptáculo o desconectar la alimentación eléctrica desde la caja de disyuntores.

Para desensamblar la parrilla de gas

1. Retirar las rejillas de la parrilla de gas y las tapas de los quemadores.
2. Para quitar más fácilmente el colector de grasa, retirar los tornillos T-20 de la parte delantera del adorno de isla o de la consola trasera.

1. Usar un adaptador de cabeza hexagonal de 16 mm o llave Allen para los quemadores etiquetados con «D» o «F». Usar un adaptador de cabeza hexagonal de 9 mm o llave Allen para los quemadores etiquetados con «B» para retirar el venturi de cada base del quemador.

CONSEJO: Si un adaptador de cabeza hexagonal de 16 mm no está disponible, se puede seleccionar una broca hexagonal de 5/8". Como alternativa se puede usar un perno con cabeza de 5/8", bien sea con «tuerca doble» o apretado, en el portabrocas de un taladro.

1. Desconectar el encendedor. Jalar con cuidado la base del quemador.

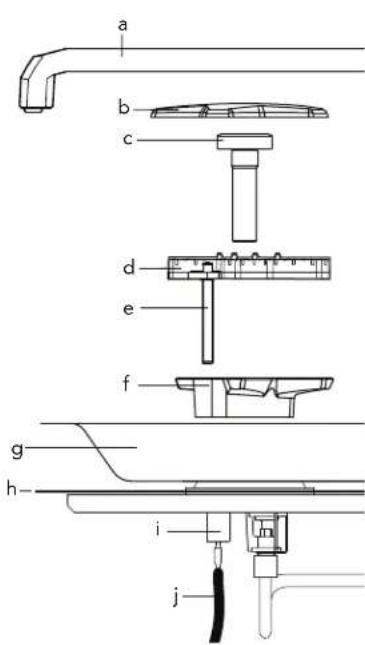

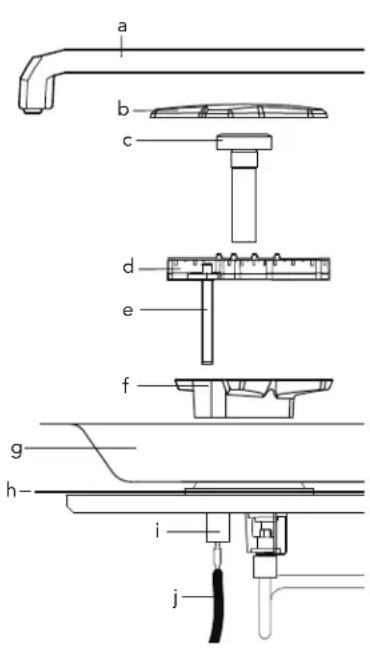

a b c d e f g h- i j

a. Rejilla

b. Tapa del quemador

c. Venturi

d. Base del quemador

e. Electrodo

f. Pedestal de cada quemador

g. colectores de grasa

h. Protector térmico

i. Carcasa del encendedor

j. Cable del encendedor

1. Retirar el tornillo y asegurar el pedestal del quemador con un destornillador Torx T-30. Retirar con cuidado el pedestal de cada quemador.
2. Retirar los colectores de grasa girándolos hacia arriba y empujándolos hacia atrás.
3. Retirar la pantalla térmica en algunos modelos. Algunos modelos están equipados con una pantalla de anchura doble que se extiende bajo el colector de grasa adyacente.

Convertir el regulador a LP

El regulador de gas se encuentra en la parrilla de gas, en el lateral izquierdo del electrodoméstico. La ubicación exacta varía según el modelo.

1. Retirar el tapón de conversión con una boquilla de 7/8" o una llave de tuercas, o llave ajustable.

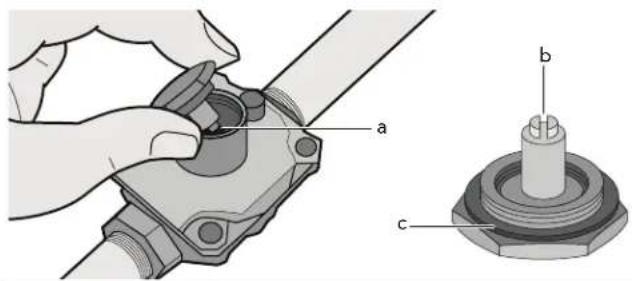

1. Agarrar firmemente el vástago de botón de plástico y jalarlo con fuerza para separarlo del tapón de metal. El vástago está perfectamente encajado en una ranura del tapón y puede necesitarse un fuerte jalón para extraerlo. (Consejo: Puede ser útil «balancear» suavemente el vástago de plástico mientras se jala para retirarlo del tapón de metal).

a. Resorte
b. Vástago de botón de plástico
c. Junta

1. Girar el vástago 180° de forma que las letras «LP» queden al revés cuando el tapón se apoye sobre su cabeza. Volver a introducir el vástago en su sitio insertándolo en la ranura del tapón de metal. El vástago debe encajarse en su posición.

1. Volver a colocar el tapón de conversión, configurado para gas LP, en la parte superior del regulador.

Cambiar los quemadores STAR «D» y «F» (quemadores de tamaño mediano y grande) únicamente

Preparar la boquilla de 7 mm, 9/32", o una llave de tuerca de ¼" para la conversión de espreas de quemadores STAR

NOTA: Este procedimiento facilita el cambio de las espreas de los quemadores STAR «D» y «F» únicamente. Para los quemadores «B» de menor tamaño de los modelos 305, este procedimiento no funcionará debido a que la boquilla es demasiado grande para insertarla a través de los sostenes de las espreas. Para cambiar los quemadores STAR de tamaño «B», consultar la 53.

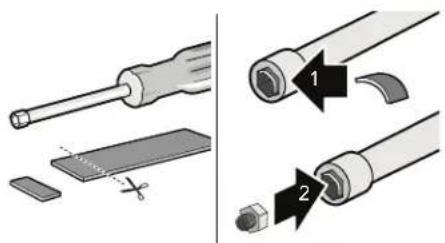

1. Recortar un pequeño trozo de la cinta de espuma suministrada en este kit (aprox. 1/4 - 1/2" (6 - 12 mm).

2. Colocar cinta de espuma sobre el borde de una boquilla de 7 mm o a 9/32", o una llave de tuerca de 1/4", usada para sustituir las espreas de los quemadores, como se muestra a continuación

- La cinta de espuma ayuda a mantener la esprea en el extremo de la llave de tuerca, de forma que no caiga en el interior del electrodoméstico durante la retirada o instalación de la esprea.

Volver a colocar las espreas de los quemadores STAR® «D» y «F»

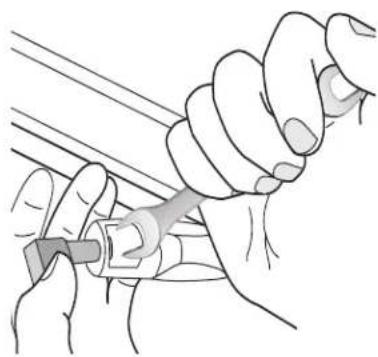

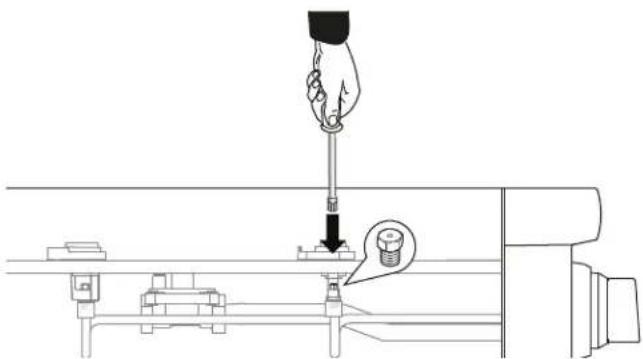

1. Acceder a las boquillas de los inyectores con la llave de tuerca envuelta con la cinta de espuma y retirar la esprea de gas de las boquillas de los inyectores de los quemadores STAR.

1. Etiquetar cada una de las espreas retiradas, y anotar el quemador del que fueron retiradas, en caso de que se regrese el electrodoméstico al uso con gas natural en el futuro.

Diseño del quemador

Para su conveniencia, anotar los tamaños de las espreas y sus ubicaciones en la siguiente tabla..

Trasero izquierdo	Posterior izquierdo central	Posterior central Trasero derecho	Posterior derecho central
Frontal izquierdo	Frontal izquierdo central	Frontal central Frontal derecho	Frontal derecho central

1. Localizar las espreas correctas de los quemadores STAR incluidos en el kit. El diámetro de las espreas está estampado en el lateral de los mismos.

1. Sustituir las espreas como se indica en las tablas que comienzan en la 53.

NOTA: Todas las espreas de reemplazo del kit de conversión tienen roscas rectas (no cónicas) y no necesitan un compuesto para sellar las roscas.

Cambiar los quemadores STAR «B» (solo modelos 305) y/o quemadores STAR «D» y «F»

Este procedimiento se puede aplicar cuando:

• Se convierten los quemadores de tamaño «B».
• Lo prefiera el instalador para cambiar las espreas de quemadores de cualquier tamaño («B», «D» o «F»).
• No se encuentran disponibles una boquilla de 7 mm o 9/32", o un destornillador de 14 ", para cambiar las espreas en los quemadores «D» y «F».

Reemplazar las espreas de los quemadores STAR «B» (o una esprea de quemador de cualquier tamaño)

1. Desde el costado del sostén de la salida, introducir una llave fija de boca abierta de 9/32" en el espacio entre el alambre metálico y el sostén de la salida. Retirar la esprea de gas del sostén de la salida del quemador STAR.

a b c

a. Sostén de la salida

b. Alambre metálico

c. Esprea de gas

1. Etiquetar cada una de las espreas retiradas, y anotar el quemador del que fueron retiradas, en caso de que se regrese el electrodoméstico al uso con gas natural en el futuro.
2. Localizar las espreas correctas de los quemadores STAR incluidos en el kit. El diámetro está estampado en el lateral de las espreas.
3. Volver a colocar las espreas de la manera que se indica en las tablas que comienzan en la 53. Asegurarse de que la esprea se encuentre completamente asentada y ajustada en el sostén de la salida, para evitar posibles fugas.

NOTA: Todas las espreas de reemplazo del kit de conversión tienen roscas rectas (no cónicas) y no necesitan un compuesto para sellar las roscas.

Kits de conversión de espreas de quemadores de propano (LP) para estufas Pro Harmony y partes superiores de estufas Pro Rangetop

PALPKITHW Para estufas de dos combustibles Pro Harmony y partes superiores de estufas Pro Rangetop con 4 y 6 STAR® quemadores

PALKITHW5 Para estufas de dos combustibles Pro Harmony y partes superiores de estufas Pro Rangetop con 5 STAR® quemadores

PALPKITHA5 Para estufas de gas Pro Harmony con 5 STAR® quemadores

PALPKITGA Para estufas de gas Pro Harmony 30" y 36" con 4 y 6 STAR® quemadores

PALPKITGA6 Para estufas de gas Pro Harmony 48" con 4 y 6 STAR® quemadores

Modelo 304

Modelo 364 con plancha

1 2 3 4 5

(1) 105	(3)—	(4) 105
(2)		115

Modelo 366

1 2 3 4 5 6

(1) 105 (3) 105 (5) 105
(2)	115	(4)	115	(6)

Modelo 364 con grill

1 2 3 4 5

(1) 105	(3)—115	(4) 105
(2)

Modelo 486 con grill

1 2 3 4 5 6 7

(1) 105 (3) 105			(5) 115	(6) 105
(2) 115	(5)	(4)		115115

Modelo 486 con plancha

1 2 3 4 5 6 7

(1) 105 (3) 105		(5)—	(6) 105
(2) 115 (4) 115 (7)	115

Modelo 486 con plancha y grill

1 2 3 4 5

(1) 105 (3) 105 (5)—
(2) 115	(4)	115

Kits de conversión de espreas de STAR® quemadores de propano (LP) Pro Grand

PALPKITDGW	Para todas las estufas de dos combustibles Pro Grand
PALPKITGGW	Para todas las estufas de gas Pro Grand

Modelo 364 con plancha

1 2 3 4 5

(1) 105	(3)—	(4) 105
(2) 126 (5) 115

Modelo 366

1 2 3 4 5 6

(1) 105 (3) 105 (5) 105
(2) 126 (4) 1(φ5) (6) 115	—

Modelo 364 con grill

1 2 3 4 5

(1) 105	(3) —	(4) 105
(2) 126		(5) 115

Modelo 364 con inducción

Modelo 486 con inducción

1 2 3 4 5 6 7

(1) 105 (3) 105 (5) 105		(7)—
(2) 126 (4) 115 (6) 115

Modelo 486 con grill

Modelo 486 con plancha

1 2 3 4 5 6 7

(1) 105 (3) 105		(5)—	(6) 105
(2) 126 (4) 115 (7) 115

Modelo 486 con plancha y grill

1 2 3 4 5 6

(1) 105 (3) 105 (5)—
(2) 126 (4) 115 (6)—

Modelo 606 con grill y plancha

Modelo 606 con plancha

Reemplazar la esprea para asar, solo en estufas de gas (modelos PRG)

⚠️ PRECAUCIÓN

Después de reemplazar la esprea del asador y antes de volver a ensamblar el panel posterior y la consola trasera de la estufa, realizar una prueba para detectar fugas de gas en la esprea y los racores asociados, conforme a la sección «Prueba para detectar fugas de gas» de estas instrucciones.

Retirar el conjunto de la consola trasera

1. Mover la estufa fuera de su posición de instalación para tener acceso completo al panel trasero del conjunto de la consola trasera y a las espreas de los quemadores para asar.
2. Usar un desarmador Torx T-20 para retirar los tornillos de los paneles trasero del conjunto de la consola trasera.

1. Usar un desarmador Torx T-20 para retirar los tornillos de los paneles trasero del conjunto de la consola trasera.

1. Levantar con cuidado el conjunto de la consola trasera de la estufa.

Reemplazar la esprea del quemador para asar

NOTA: Este procedimiento se aplica al quemador para asar del horno principal y, cuando corresponda, al quemador para asar del horno auxiliar.

1. Retirar la esprea para asar usando una llave estriada de 7/16" y, al mismo tiempo, impedir girar al racor en codo usando una llave de tuercas ajustable.

IMPORTANTE: NO doblar la placa de fijación de la esprea del quemador para asar. Asegurarse de que la esprea del quemador para asar está alineado en el centro de la entrada del tubo del quemador.

1. Etiquetar cada una de las espreas retiradas, y anotar el quemador del que fueron retiradas, en caso de que se regrese el electrodoméstico al uso con gas natural en el futuro.

Para su conveniencia, anotar los tamaños de las espreas y sus ubicaciones en la siguiente tabla.

Quemador para asar del horno principal	Esprea del quemador para asar del horno auxiliar

1. Localizar las espreas correctas de los quemadores incluidos en el kit. El diámetro de las espreas está estampado en el lateral de los mismos.
2. Reemplazar las espreas como se indica en la tabla. Para evitar fugas en el área, asegurarse de que la esprea se encuentre completamente asentada y ajustada en el sostén de la esprea del quemador y en el codo de esprea de 90°.

Pro Grand

Modelos	Quemador para asar del horno principal	Esprea del quemador para asar del horno auxiliar
Todos los modelos	1.25 mm (125) 0.813 mm (813) o "67"

Pro Harmony

Modelos	Quemador para asar del horno principal	Esprea del quemador para asar del horno auxiliar
30'' & 36'' 1.30 (130) —
48'' 1.25 (125) 0.82 mm (82)

NOTA: las espreas de reemplazo del quemador para asar tienen roscas rectas (no cónicas) y NO necesitan un compuesto para sellar las roscas.

1. Proceder a "Volver a montar la puerta del horno antes de realizar la prueba para detectar fugas en los quemadores para asar y para hornear" en la página 59 antes de volver a conectar el conjunto de la consola trasera. Una vez que todas las espreas de los quemadores para asar y para hornear hayan sido reemplazadas y convertidas a gas LP, volver a montar las puertas del horno antes de realizar una prueba para detectar fugas de gas de todas las espreas para hornear y para asar reemplazadas, y de sus racores asociados.

Reemplazar la esprea del quemador para hornear, solo en estufas de gas (modelos PRG)

⚠ PRECAUCIÓN

• RETIRAR LA PUERTA CON CUIDADO. LA PUERTA ES MUY PESADA.
• Asegurarse de que el horno está frío y que se ha desconectado el electrodoméstico de la corriente antes de retirar la puerta. De no hacerlo se puede producir una descarga eléctrica o quemaduras.
• La puerta del horno es pesada y frágil. Usar las dos manos para retirar o sustituir la puerta.
• Si no se agarra la puerta del horno con firmeza y adecuadamente podrían producirse lesiones personales o daños en el producto.
• Nunca soltar las palancas ni intentar cerrar las bisagras cuando se haya retirado la puerta. Sin el peso de la puerta, los potentes resortes cerrarán las bisagras con mucha fuerza.

Para acceder a las espreas del quemador para hornear, deberán retirarse la puerta del horno, el rodapié y el panel frontal inferior, si corresponde.

Retirar la puerta del horno

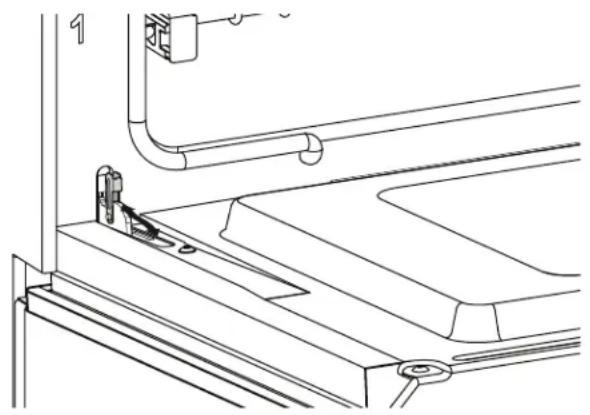

1. Abrir completamente la puerta. Empujar los soportes de las bisagras hacia abajo en ambos lados de la puerta. Es posible que se necesite un desarmador para hacer palanca hacia atrás en el soporte.

1. Cerrar la puerta despacio hasta apoyarla contra los soportes de las bisagras. Los soportes de las bisagras abiertos mantienen la puerta abierta a un ángulo de unos 30° respecto a su posición cerrada.

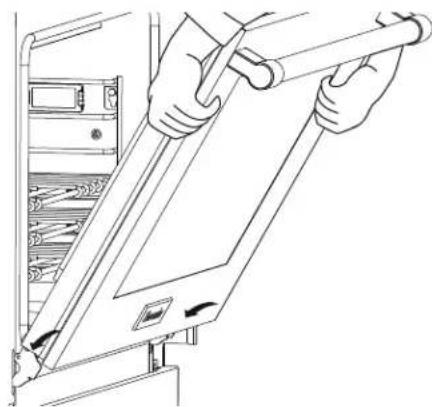

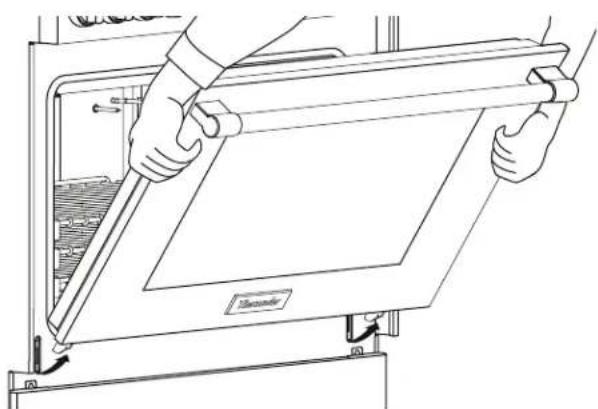

2. Agarrar la puerta con firmeza por los extremos. Levantar la puerta y sacarla hacia afuera. Los resortes ofrecerán un poco de resistencia.

1. Guardar la puerta en un lugar seguro y estable.

Volver a montar la puerta del horno antes de realizar la prueba para detectar fugas en los quemadores para asar y para hornear

Después de reemplazar las espreas del quemador para hornear y de finalizar la prueba para detectar fugas en el electrodoméstico de manera satisfactoria, se deben volver a montar la puerta del horno, el rodapié y el panel frontal inferior.

1. Sostener la puerta firmemente con ambas manos.
2. Sostener la puerta en un ángulo de unos 30° respecto a su posición cerrada. Insertar las bisagras centradas en las ranuras. Las bisagras se engancharán con seguridad en las ranuras cuando estén correctamente instaladas. NO forzar, doblar o girar la puerta.

1. Abrir completamente la puerta para exponer las bisagras, las palancas y las ranuras.

2. Empujar las bisagras hacia adelante hasta que estén colocadas en la placa de fijación. Es posible que se

necesite un desarmador para empujar hacia atrás con cuidado el soporte.

1. Cerrar y abrir la puerta lentamente para asegurarse de que está bien colocada y de forma segura.

Retirar el rodapié y los paneles frontales

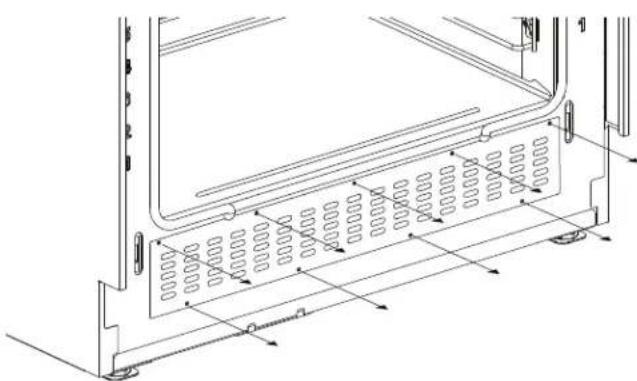

1. Retirar los tornillos del rodapié usando un desarmador Torx T-20.

1. Retirar los tornillos del panel frontal usando un desarmador torx T-20.

Reemplazar la esprea del quemador para hornear, solo en estufas de gas (modelos PRG)

Cambiar la esprea del quemador para hornear del horno principal

IMPORTANTE:

• No doblar el tubo del quemador para hornear.
• No doblar el tubo de gas del quemador para hornear.
• No modificar la abertura del respiradero. El respiradero debe permanecer completamente abierto.

- No retirar el soporte antirrotación mientras se realiza el cambio de esprea. Este soporte es crucial para el alineamiento del tubo del quemador para hornear con la esprea del quemador. Después del reemplazo de la esprea, este soporte facilitará el alineamiento del tubo del quemador.

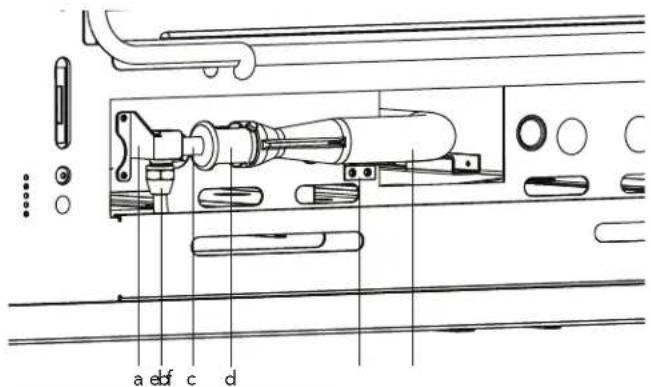

a e f c d

a. Soporte antirrotación b. Tubería de alimentación de gas para hornear
c. Racor en codo d. Respiradero
e. Soporte de montaje del tubo del quemador para hornear	f. Tubo del quemador para hornear

1. Retirar la tubería de alimentación de gas para hornear utilizando una llave poligonal de 13/16".

2. Retirar los dos tornillos del soporte de montaje del tubo del quemador para hornear con un destornillador Torx T-20.

1. Introducir una llave estriada de 1/2" en la abertura del respiradero para contener la esprea para hornear mientras se gira con la mano el codo de la esprea en el sentido contrario a las agujas del reloj.

2. Reemplazar la esprea como se indica en la tabla.

Pro Grand

Modelos Hornear con el horno principal
Todos los modelos	1.46 mm (146)

Pro Harmony

Modelos Hornear con el horno principal
Todos los modelos	1.34 mm (134)

1. Asegurarse de que la esprea para hornear se encuentre alineada con el centro de la entrada del tubo del quemador. Volver a montar el tubo del quemador para hornear debajo del horno. De ser necesario, utilizar una linterna para ver la ranura de posición donde se encuentra el tubo del quemador, en la parte posterior de la cavidad del quemador.

2. Deslizar el racor en codo dentro del soporte antirrotación. Volver a colocar los dos tornillos del soporte de montaje del quemador para hornear, y ajustar la tubería de alimentación de gas.

3. Si la estufa de gas es de horno simple, realizar una prueba para detectar fugas en la espnea y sus conexiones, consultar "Prueba para detectar fugas de gas" en la página 61. Si la estufa de gas tiene un horno auxiliar, proceder según las siguientes instrucciones.

Cambiar la esprea del quemador para hornear del horno auxiliar

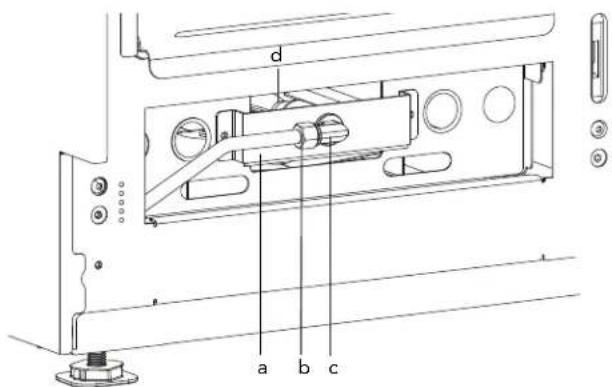

d a b c

a. Soporte de montaje del tubo del quemador para hornear auxiliar	b. Tubería de alimentación de gas para hornear del horno auxiliar
c. Racor en codo d. Tubo del	quemador para hornear

IMPORTANTE:

• No doblar el tubo del quemador para hornear.
• No doblar el tubo de gas del quemador para hornear.
• El respiradero debe permanecer completamente abierto. Si el obturador de aire no está completamente abierto, ajústelo a la posición que se muestra.

1. Retirar los dos tornillos del soporte de montaje del quemador para hornear auxiliar con un destornillador Torx T-20. Jalar el soporte y la tubería de alimentación de gas hacia usted con cuidado.

NOTA: No es necesario aflojar la tubería de alimentación de gas para hornear del horno auxiliar.

1. Contener el racor en codo con una llave ajustable. Desenroscar la esprea del quemador para hornear con una llave estriada de 1/2".

Para su conveniencia, anotar los tamaños de las espreas y sus ubicaciones en la siguiente tabla.

1. Reemplazar la esprea como se indica en la tabla

Pro Grand.

Modelos Horno auxiliar para hornear
Todos los modelos 1.	13 mm (113)

Pro Harmony.

Modelos Horno	auxiliar para hornear
30" —
36" —
48" 4 & 6-quemadores	1.17 (117)

NOTA: Las espreas de reemplazo del quemador para hornear tienen roscas rectas (no cónicas) y NO necesitan un compuesto para sellar las roscas.

1. Antes de volver a colocar el soporte de montaje del quemador para hornear auxiliar, realizar una prueba para detectar fugas en la esprea y sus racores, consultar "Prueba para detectar fugas de gas".

Prueba para detectar fugas de gas

ADVERTENCIA

NO utilizar ningún tipo de llama para detectar las fugas de gas.

⚠️ PRECAUCIÓN

NO rociar los dispositivos eléctricos expuestos con una solución con agua. Si se cae alguna gota de la solución sobre los componentes eléctricos, desconectar la alimentación eléctrica antes de limpiar las piezas.

⚠️ PRECAUCIÓN

Asegurarse de que los terminales del cable del encendedor del quemador no toquen el metal del bastidor, ni ninguna pieza de metal, para evitar chispas. No tocar los cables del encendedor mientras el quemador se encuentre encendido, para evitar descargas.

La prueba para detectar fugas debe realizarse después de que se reemplacen las espreas y antes de volver a ensamblar el electrodoméstico por completo. Sin embargo, las puertas del electrodoméstico también deben instalarse y cerrarse para poder realizar la prueba para detectar fugas en los quemadores para asar y para hornear.

La prueba para detectar fugas en el electrodoméstico debe realizarse de acuerdo con las siguientes instrucciones.

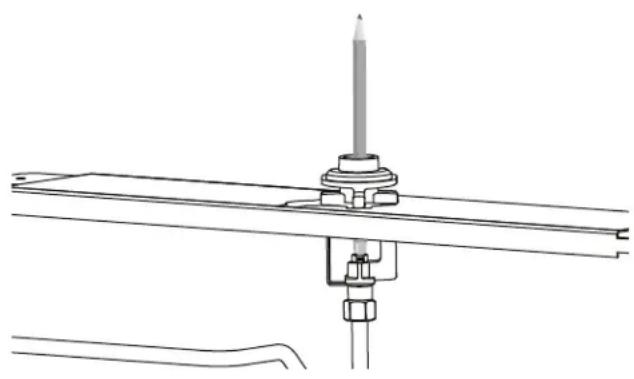

Prueba para detectar fugas de gas en los quemadores STAR de la parte superior de la estufa

1. Asegurarse de que las espreas estén ajustadas y de que todas las válvulas y los controles estén colocados en la posición OFF.

2. Encender los suministros eléctrico y de gas.

3. Rociar una cantidad abundante de una mezcla de agua con jabón (u otra solución diseñada para realizar una prueba para detectar fugas de gas) sobre la unión roscada de la base de la esprea, del racor en codo y de la tuerca de compresión del tubo de gas. (Una solución de 25 % de detergente líquido lavatrastes y agua es efectiva para esto). Evitar rociar los componentes eléctricos.
4. Girar la perilla del quemador STAR correspondiente a la posición HI, mientras se bloquea el orificio de la esprea del quemador STAR con una goma de borrar suave, con el dedo o con algo similar.

1. Monitorear la base de la unión de la esprea, del racor en codo y de la tuerca de compresión para ver si se forman burbujas en las áreas que rodean las conexiones.

2. Si se forman burbujas, existen fugas de gas.

3. Si se presentan fugas en el electrodoméstico, reparar todas las fugas de gas inmediatamente. No apretar excesivamente las uniones, las espreas o las tuercas, ni doblar los tubos de gas.
4. Repetir el procedimiento con todos los quemadores STAR.

Prueba para detectar fugas en la(s) esprea(s) del (de los) quemadores para asar

1. Rociar una cantidad abundante de una mezcla de agua con jabón (u otra solución diseñada para realizar una prueba para detectar fugas de gas) sobre la unión roscada de la base de la espnea, del racor en codo y de la tuerca de compresión del tubo de gas. (Una solución de 25 % de detergente líquido lavatrastes y agua es efectiva para esto). Evitar rociar los componentes eléctricos.
2. Girar la perilla de modo y de temperatura del horno hasta BROIL (ASAR), mientras se bloquea el orificio de la esprea para asar con una goma de borrar suave, con el dedo, o con algo similar.

- Habrá una demora de, aproximadamente, 45 a 90 segundos, mientras el serpentín de la válvula de seguridad se calienta para liberar el accionador de la válvula. Normalmente se escucha un sonido

similar a una pequeña explosión cuando se abre la válvula de seguridad del asador.

1. Monitorear la base de la unión de la esprea, del racor en codo y de la tuerca de compresión para ver si se forman burbujas en las áreas que rodean las conexiones.

- Si se forman burbujas, existen fugas de gas.

1. Si se presentan fugas en el electrodoméstico, reparar todas las fugas de gas inmediatamente. No apretar excesivamente las uniones, las espreas o las tuercas, ni doblar los tubos de gas.
2. Si aplica, repetir el procedimiento para la esprea para asar auxiliar.
3. Prueba para detectar fugas en la(s) esprea(s) para hornear

Prueba para detectar fugas en la(s) esprea(s) del (de los) quemador(es) para hornear del horno

1. Rociar una cantidad abundante de una mezcla de agua con jabón (u otra solución diseñada para realizar una prueba para detectar fugas de gas) sobre la unión roscada de la base de la esprea, del racor en codo y de la tuerca de compresión del tubo de gas. (Una solución de 25 % de detergente líquido lavatrastes y agua es efectiva para esto). Evitar rociar los componentes eléctricos.
2. Girar la perilla de modo hasta BAKE (HORNEAR) y la perilla de temperatura del horno hasta cualquier programación, mientras se bloquea con el dedo el orificio de la esprea para hornear.

- Habrá una demora de, aproximadamente, 45 a 90 segundos, mientras el serpentín de la válvula de seguridad se calienta para liberar el accionador de la válvula. Normalmente se escucha un sonido similar a una pequeña explosión cuando se abre la válvula de seguridad del asador.

1. Monitorear la base de la unión de la esprea, del racor en codo y de la tuerca de compresión para ver si se forman burbujas en las áreas que rodean las conexiones.

- Si se forman burbujas, existen fugas de gas.

1. Si se presentan fugas en el electrodoméstico, reparar todas las fugas de gas inmediatamente. No apretar excesivamente las uniones, las espreas o las tuercas, ni doblar los tubos de gas.
2. Si aplica, repetir el procedimiento para la esprea para hornear auxiliar.
3. Si se ha realizado satisfactoriamente la prueba de fugas del electrodoméstico, apagar los suministros de gas y electricidad. Volver a montar el soporte de montaje del quemador para hornear auxiliar, si aplica, y proceder a "Comprobar la llama y el rendimiento del quemador".

Comprobar la llama y el rendimiento del quemador

Comprobar el rendimiento de los quemadores STAR®

ADVERTENCIA

Al cocinar con los quemadores STAR, debe ajustarse el tamaño de la llama del quemador para que no se extienda más allá del borde del utensilio de cocina. Esta instrucción obedece a consideraciones de seguridad.

Para observar las llamas de los quemadores, podría ser necesario apagar las luces o bajar las persianas para oscurecer la habitación y ver más fácilmente la llama.

Volver a ensamblar el electrodoméstico en el siguiente orden:

a b c d e f g h i j

a. Rejilla
b. Tapa del quemador
c. Venturi
d. Base del quemador
e. Electrodo
f. Pedestal de cada quemador
g. colectores de grasa
h. Protector térmico
i. Carcasa del encendedor
j. Cable del encendedor

SUGERENCIA: Usar el venturi del quemador como guía de centrado al volver a montar los pedestales de los quemadores. Si los pedestales están centrados, el venturi se deslizará hacia adentro y hacia afuera con facilidad, después de que se haya asegurado el tornillo con cabeza Torx T-30. Si los pedestales no están centrados, aflojar el tornillo de montaje y volver a centrar el quemador, hasta que el venturi se deslice libremente.

Para probar el encendido de los quemadores STAR®

1. Empujar la perilla de control del quemador y girarlo hasta la posición «HI».

- El electrodo del encendedor y el módulo de chispas producirán un chasquido. Una vez que se haya purgado el aire de las tuberías de alimentación, el quemador debería encenderse en menos de cuatro segundos.

- Las llamas deben ser estables y hacer poco ruido. Los conos interiores de cada llama deben estar bien definidos y separados uno de otro. La llama, alrededor del quemador, no debe tener partes excesivamente o continuamente «elevadas» o «vagas».

a b c d

a. Azul oscuro
b. Cono secundario
c. Azul claro
d. Cono primario

NOTA: Es normal que las puntas de las llamas estén levemente amarillas después de unos minutos de funcionamiento con gas propano (LP). Los trazos naranjas en las llamas son producidos por la combustión de restos en el aire. Este fenómeno es normal durante los momentos que siguen el encendido y deberían disiparse después de unos minutos de funcionamiento.

Llamas amarillas:

Se necesita un mayor ajuste.

Puntas amarillas en la parte exterior:

Normal en gas LP

Llamas azul claro:

Normal en gas natural

1. Ajustar la válvula de control del quemador a la posición LO para verificar si la llama sigue difundiéndose alrededor del quemador. Apagar la llama soplándola o moviendo una hoja o un trozo de cartón y luego observar la capacidad del quemador para encenderse de nuevo y propagar la llama en todo el quemador en pocos segundos. La propagación de la llama es esencial para que se encienda y vuelva a encender adecuadamente el quemador.

2. Probar la reignición de XLO ^® y observar la propagación de la pequeñas llamas para hervir a fuego lento mientras el sistema XLO enciende y apaga los quemadores.

- Si el rendimiento de la llama no es adecuado, podría ser necesario reajustar el tornillo de la

válvula de un quemador superior cuya propagación de la llama sea insuficiente. Girar muy ligeramente el tornillo de la válvula en el sentido contrario a las agujas del reloj hasta que la propagación de la llama sea aceptable. (Consultar "Ajustar los tornillos de las válvulas de los quemadores STAR®" en la página 64).

- Si la llama de un quemador es irregular, centellea, produce ruidos excesivos o se eleva, es posible que algunas de las ranuras de la base del quemador estén obstruidos por derrames de alimentos o por otros restos.

- Las ranuras bloqueadas se pueden limpiar con un clip desdoblado, una aguja o un objeto semejante. A veces, los alimentos y los restos incrustados y difíciles de limpiar se pueden quitar con una fibra de acero o un cepillo metálico.

- Se puede producir una llama «vaga», con largas llamas, porque la tapa de un quemador está mal colocada. Varias de las puntas de las llamas individuales tendrán tendencia a fusionarse o a confluir. Comprobar que la tapa del quemador esté correctamente colocada sobre la base del quemador. Cuando esté colocada correctamente, la tapa debería estar razonablemente plana sobre la base y no debería balancearse demasiado.

1. Repetir las pruebas de la llama y del encendido de cada quemador de la parrilla de gas.

Ajustar los tornillos de las válvulas de los quemadores STAR®

Se usa un desarmador plano con una punta de 2.5 mm de ancho (incluido) para ajustar los tornillos de la válvula.

Ajustar los tornillos de las válvulas de los quemadores STAR

1. Rote la perilla en el sentido contrario a las agujas del reloj.

2. Quemadores estándar: Girar el mando por completo hasta que no pueda girarse más.

3. Quemadores XLO: Ponerlos a LOW (Bajo).

4. Retirar la perilla del vástago de la válvula jalándolo hacia el exterior, fuera del panel de control.

5. Para configurar los tornillos de la válvula de la zona de cocción en todos los modelos salvo los de 8 zonas de cocción:

Retirar el tornillo de montaje con bisel ubicado a la derecha del vástago de la válvula con un desarmador Torx T-20. Insertar un desarmador en la esprea del tornillo de montaje con bisel. Acceder a los tornillos de la válvula a través del agujero de paso en el módulo de encendido por chispas.

Para configurar los tornillos de la válvula de la zona de cocción en los modelos de 8 zonas de cocción:

Insertar el desarmador de punta plana en el orificio del vástago de la válvula.

1. Se debe sentir el enganche del desarmador y el tornillo de la válvula.

2. Ajustar el tornillo de la válvula girándolo un 1/8 de vuelta. Girar el tornillo en el sentido de las agujas del reloj para reducir el tamaño de la llama para hervir a fuego lento. Girar el tornillo en el sentido contrario a las agujas del reloj para aumentar el tamaño de la llama para hervir a fuego lento. Ajustar el tornillo de la válvula para obtener la potencia suficiente para hervir a fuego lento. Teniendo en cuenta las fluctuaciones normales de presión del gas, la estabilidad de la llama podría verse afectada si se aprieta demasiado el tornillo de la válvula.

Comprobar el encendido y la llama de la esprea para asar (solo estufa de gas)

NOTA: La(s) puerta(s) del horno debe(n) estar instalada(s) y cerrada(s).

1. Probar el encendido de gas para asar (solo estufas de gas). Girar la perilla de modo y de temperatura del horno hasta «BROIL» (Asar).

- El encendedor de superficies calientes intentará encender el asador después de que transcurra un plazo de 45 a 90 segundos, cuando el serpentín de la válvula de seguridad se caliente para abrirse. Una vez que se haya purgado el aire de las tuberías de alimentación de gas, el asador debería encenderse en menos de cuatro (4) segundos.

- Observar el rendimiento de la llama para asar a través de la ventana de la puerta del horno. Las placas de cerámica del quemador deberían iluminarse de un color rojo intenso (infrarrojo) después de estar funcionando durante unos minutos. Si una vez que hayan transcurrido unos minutos con el quemador encendido, el asador solo se ilumina levemente en rojo (y la llama que flota en la superficie del quemador es principalmente azul), comprobar que la esprea del asador esté alineada en el centro de la entrada del tubo del quemador.

1. Si aplica, repetir el procedimiento para el horno auxiliar.

2. Si el quemador para asar funciona de manera satisfactoria, volver a ensamblar la consola trasera en el electrodoméstico (consultar "Retirar el conjunto de la consola trasera" en la página 57).

Comprobar el rendimiento del (de los) quemador(es) para hornear

1. Instalar el panel frontal (consultar la página 17).
2. Girar la perilla de modo hasta «HORNEAR» y la perilla de temperatura del horno hasta cualquier programación.
3. El encendedor de superficies calientes intentará encender el tubo del quemador después de que transcurra un plazo de 45 a 90 segundos, cuando el serpentín de la válvula de seguridad se caliente para abrirse. Una vez que se haya purgado el aire de las

tuberías de alimentación de gas, el quemador debería encenderse en menos de cuatro (4) segundos.

1. Observar la llama del quemador para hornear a través de las ranuras en la parte inferior del panel frontal. Prestar atención a la existencia de "puntas amarillas" considerables, teniendo en cuenta de que es normal que las puntas de las llamas estén levemente amarillas en los quemadores que funcionan con gas propano (LP), llamas elevadas o llamas vagas.
2. Si aplica, repetir el procedimiento para el horno auxiliar.
3. Si los quemadores para hornear tienen un rendimiento satisfactorio, volver a montar el rodapié (consultar 59).

Colocar la etiqueta de conversión

1. Para una identificación y una prueba adecuadas de la conversión del electrodoméstico a gas propano (LP), poner la etiqueta de conversión proporcionada cerca de las etiquetas de clasificación del electrodoméstico.

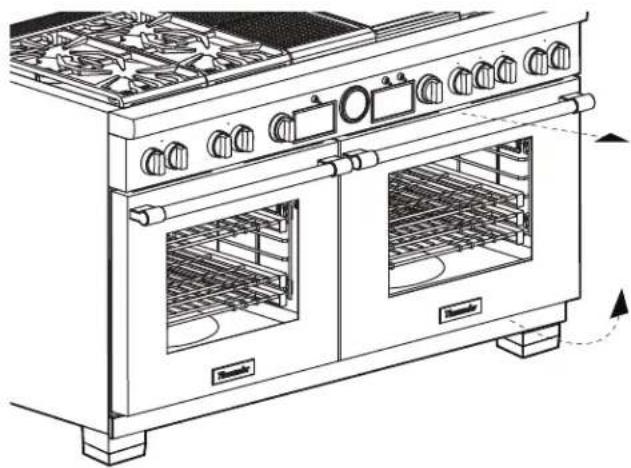

Colocación de las etiquetas de conversión para Pro Grand

Colocación de las etiquetas de conversión para Pro Harmony

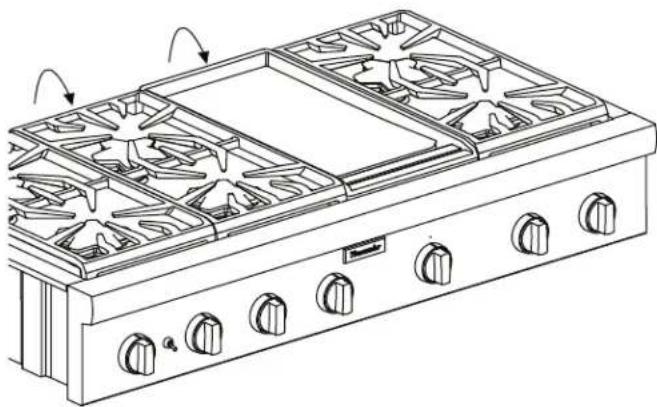

Colocación de las etiquetas de conversión para Pro Rangetop

1. Una vez que se haya colocado la etiqueta de conversión, usar un rotulador permanente para anotar la fecha, el nombre y la dirección de su organización de servicio en la etiqueta de conversión.
2. Revisar la "Lista de comprobación" en la página 49 para asegurarse de que se hayan completado todos los pasos.
3. Dejar este manual de instalación y todas las piezas retiradas al propietario del electrodoméstico para su uso futuro o para volver a convertir la unidad a gas natural.

Support

¡Gracias por ser un cliente Thermador!

EEUU:

Thermador se dedica a apoyarlo a usted y a su aparato para que tenga muchos años para cocinar creativamente. No dude en contactarnos si tuviera preguntas. Nos encantará ayudarlo con las instrucciones de limpieza y cuidado, consejos para cocinar, accesorios, solución de problemas y más.

1-800-735-4328

Los filtros, limpiadores Thermador, sartenes de teppanyaki, planchas, piezas de refacción y más se pueden comprar en nuestra tienda de accesorios en línea.

Los filtros, piezas y accesorios se pueden comprar a través de nuestros distribuidores.
