MANUAL DE USUARIO PA36WLBG THERMADOR

Definuciones de SEGURIDAD

ADVERTENCIA

Esto indica que se pueda producir lesiones graves o la muerte si no se cumple con esta advertencia.

PRECAUCION

Esto indica que pueda producirse lesiones leves o moderadas si no se cumple con esta advertencia.

NOTA: Este indica que pueda producirse un dano al electrodomestico o a la propidad como resultado de la falta de cumplimiento de este aviso.

Note: Este lo alerta sobre informacion y/o consejos importantes.

Espacio libretrasero REQUISITOS

• Para evaporar manchas en la pared posterior, se recomienda el uso de materiales de Construccion no porosos y de alta temperature, adecuados para un ambiente de cucina.
• Los modelos PCG305xx, PRD305xx y PRD606xx son adecalado para espacios libres traseros de 0^ en superficies combustibles.

• Todos los Demás Modelos:

• Cuando se utilizes el accesorio de isla incluido, el fabricante recomienda unaSeparatedrasa minima de 6'' (152 mm) respecto a una superficie combustible*.

• Cuando se instale sobre una superficie combustible, se requiresuna consola trasera de proteccion bajo para una separacion trasera de 0^ para todos los modelos. Se debe comprar por seperado una consola trasera de proteccion bajo de Thermador.
• Una separación trasera respecto a una superficie cubierta con un material no combustibles (metal, baldosas de cerámica, ladrillo, mármo o piedra) *Δ es cero pulgadas.

*Las separaciones de menos de 6'' (152 mm) deben ser aprobadas por loscottigos locales y/o por la autoridad local competente.

ΔLas separaciones de materiales no combustibles no son parte del alcance ANSI Z21.1 y no estácertificadas por CSA.

Instrucciones de INSTALLACION

Para usar con los siguientes modelos:

PRD364WDGx PRD48WCSGx PRG364WDG

PRD364WIGx PRD48WDSGx PRG364WLG

PRD364WLGx PRD48WISGx PRG366WG

PRD366WGx PRD48WLSGx PRG486WDG

PRD484WCGx PRD606WCG PRG486WLG

PRD486WDGx PRD606WCSG

PRD486WIGx PRD606WEG

PRD486WLGU PRD606WESG

Advertencia en virtud de la Proposition 65 del estado de California:

ADVERTENCIA

Este productouedeexponerleasustancias
quimicas,incluyendoclorurodevinilo,queel estado
deCalifornia sabe queprovocancancer,defectos
congenitosuotro dañoreproductivo Paraobtener
másinformacion,iralapagina web:
www.P65Warnings.ca.gov.

ADVERTENCIA

Tenga cuidado para no Pellizcarse les dedos o las manos al instalar la consola trasera. Podria lesionarse gravamente. Lleave guantes de proteccion gruesos para evaporar cortarse o lastimarse los dedos o las manos al deslizar la consola sobre la estufa.

ADVERTENCIA

Para registrar un possible riesgo de quemaduras o fuego se debe instalar una consola trasera de proteccion disenada especificamente para esta estufa antes de utilizesra.

Instalacion de la consola trasera

Herramientosrequireidas

• Destornillador o punta Torx T-20
  Guantes de proteccion

Instale la consola trasera de proteccion antes de deslizar la parrilla a su posicion final.

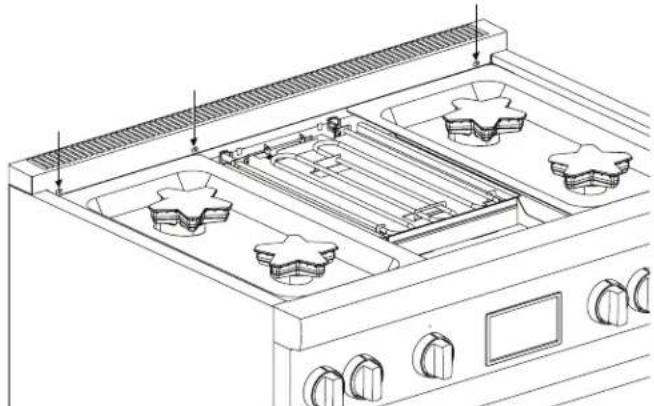

1. Quite los Torx T-20 de acero inoxidable de la cara frontal del adorno tipo isla proportionado.

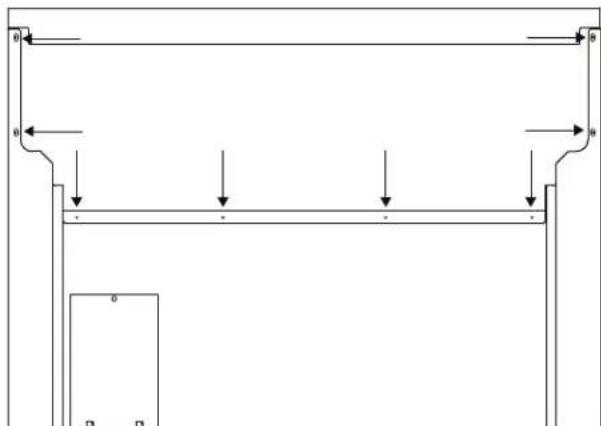

1. Quite los tornillos de punta que retienen el adorno a los paneles laterales y los dos o quatre tornillos de punta que retienen la placar造血 en su situ. Levante el adorno para quitarlo totalmente.

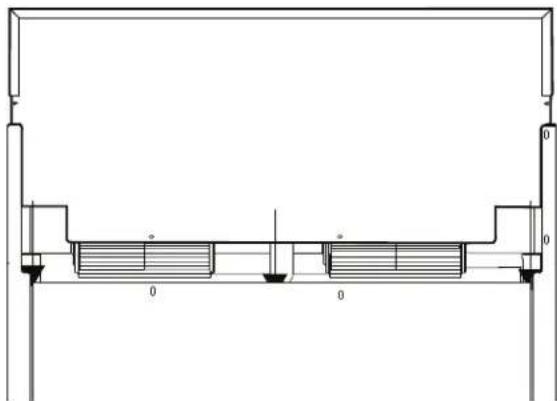

1. Alinee el panel trasero del nuevo accesorio con las pestanas de los rincones de izquierda y referencia de los paneles laterales. La consola trasera se inserta en los canales guías situados detrás de la estufa.

1. Asegürese de que la parte frontal de la consola esté fuera de la pestaña en la parte delantera de la estufa.

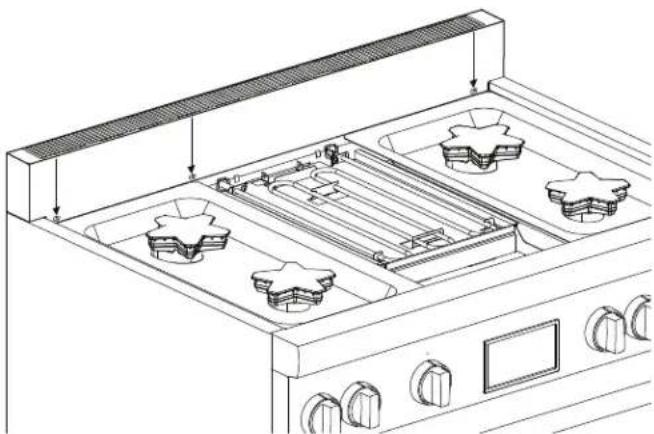

1. Vuelva a instalar los tornillos que quito en los pasos 1 y 2.

Instalación del panel de protección inferior

Herramientos necessities

• Guantes de trabajo de proteccion

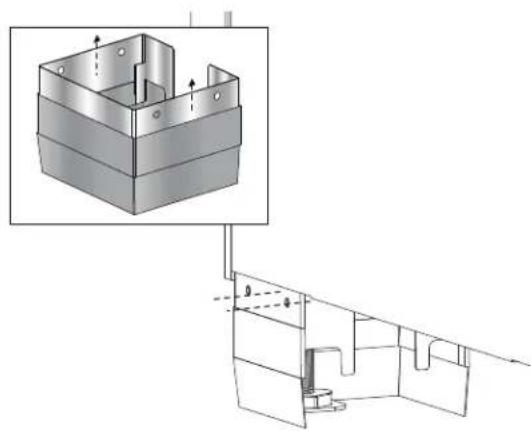

Extracción de los ensambles de la cubierta inferior delantera

1. La parte de acoplamente Tiene hoyuelos que agarran la parte superior de la cubierta inferior. Extender la cubierta superior y deslizar la hacía abajo para despejar这些 hoyuelos. Repetir para el otro ensamble de la cubierta inferior delantera.

1. Retirar las cubiertas de las patas deslizando la parte superior, la funda exterior de las cubiertas de las patas fuera de los hoyuelos extruidos de la base.

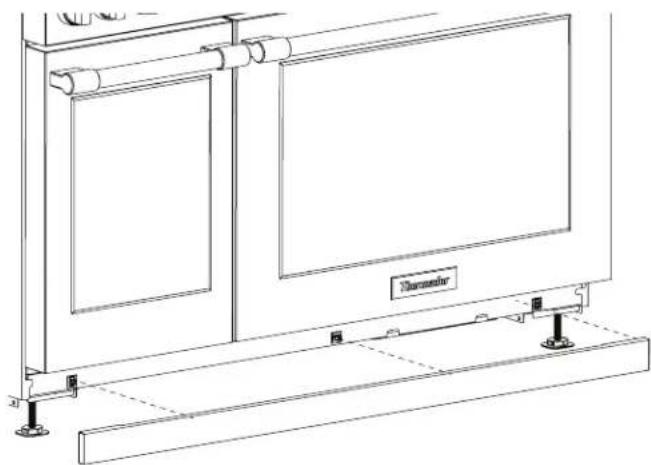

Instalación del panel de protección inferior

1. Retirar la cubierta protectora de plástico del panel de proteccion inferior.
2. Retirar el marco de la puerta de sus clips de montaje. (No se requiresn herramrientas).

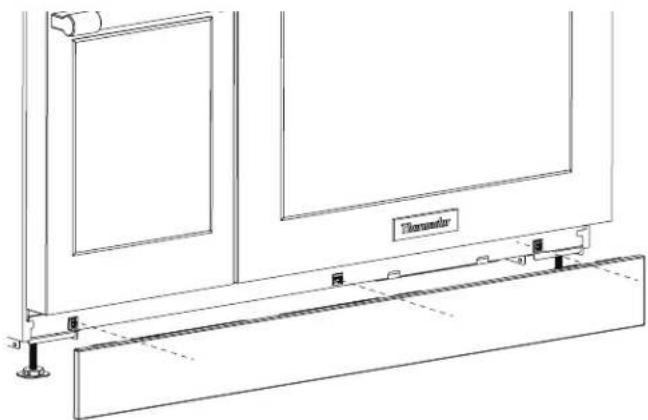

1. Presionar el panel de proteccion inferior en los clips de montaje.

NOTA: La parte de acoplamente Tiene hoyuelos extruidos en ambos lados, por lo que los orificios del panel de proteccion inferior deben detenerse. Se debe sentir unchasquido definitivo, haciendole saber que la parte hasido instalada.
