Tipo de producto Televisor LED para exteriores
Marca Furrion
Modelo FDUF43CBR
Tamaño de la pantalla 43 pulgadas (109 cm)
Resolución Full HD 1920 x 1080 píxeles
Retroiluminación LED
Formato de imagen 16:9
Entradas HDMI 3 (HDMI 1 con ARC, HDMI 3 con MHL)
Entrada VGA 1
Entrada por componentes (Y/Pb/Pr) 1
Entrada compuesta (VIDEO/AUDIO) 1
Puerto USB 1 (USB 2.0, 5 V/500 mA)
Salida de audio digital coaxial 1
Salida de audio analógica (L/R) 1
Extensión de infrarrojos (IR Ext) 1
Sintonizador ATSC (terrestre digital/cable)
Control remoto Sí, con pila de botón CR2025
Montaje en pared VESA 200 x 200 mm
Alimentación 100-240 V ~ 50/60 Hz
Temperatura de funcionamiento -20 °C a +43 °C
Temperatura de almacenamiento -33 °C a +58 °C
Funciones especiales Guía de voz, subtítulos, control parental, pausa de imagen, lista de favoritos, MHL
Mantenimiento de la pantalla Limpiar con un paño de microfibra ligeramente húmedo
Seguridad Instalación lejos del agua, usar un enchufe GFCI
Reparabilidad Ninguna pieza reparable por el usuario

Preguntas frecuentes - FDUF43CBR Furrion

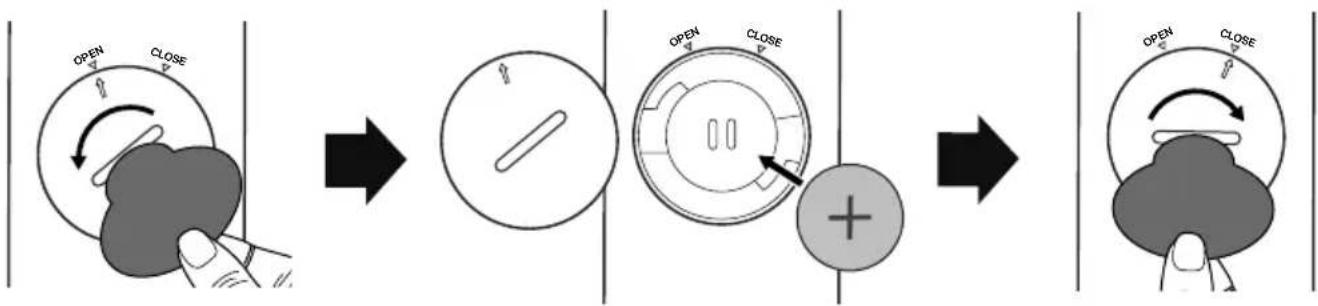

¿Cómo instalar las pilas del control remoto?
Utilice la herramienta provista para abrir la tapa del compartimento de pilas, inserte una pila de botón CR2025 respetando la polaridad, luego cierre la tapa.
¿Cómo iniciar la búsqueda automática de canales?
Encienda el televisor, aparece el asistente de configuración. Seleccione su idioma, el tipo de señal (Aire/Cable), luego inicie el escaneo automático. También puede acceder a través del menú Channel > Auto Scan.
¿Cómo activar el control parental?
Presione MENU, vaya a Lock, ingrese la contraseña predeterminada 0000, luego active System Lock. Luego puede establecer restricciones por edad y categoría (TV, MPAA, Canadá).
¿Por qué no funciona el control remoto?
Verifique que el control remoto esté dentro del alcance (aproximadamente 10 m) y que ningún obstáculo bloquee la señal. Asegúrese de que la pila esté correctamente instalada y no esté agotada. Si el problema persiste, reemplace la pila.
¿Cómo conectar un dispositivo compatible con MHL?
Utilice el puerto HDMI 3 con un cable MHL especial (no incluido). Conecte su teléfono inteligente o tableta compatible, el televisor mostrará la pantalla del dispositivo.
¿Cómo usar la función ARC?
Conecte un sistema de audio compatible con ARC al puerto HDMI 1 con un cable HDMI 1.4 o superior. Active HDMI ARC en el menú Setup > HDMI CEC.
El televisor se apaga solo, ¿qué hacer?
Verifique si el temporizador de suspensión (Sleep Timer) está activado en el menú Time. Si la función Auto Standby está activada, el televisor se apaga en ausencia de señal. Desactive estas opciones si es necesario.
¿Cómo limpiar la pantalla LED?
Desconecte el televisor. Use un paño de microfibra ligeramente humedecido con agua (o una mezcla 50/50 de alcohol isopropílico y agua destilada). Nunca use productos abrasivos ni papel.
¿Puedo montar el televisor en la pared?
Sí, el televisor es compatible con soportes VESA 200 x 200 mm. Use los tornillos M6 provistos. Se recomienda contratar a un profesional y contar con dos personas para la instalación.
¿Cómo restablecer la contraseña si la he olvidado?
Para acceder al menú bloqueado, use el código de respaldo 8888. Luego, vaya a Set Password para establecer una nueva contraseña.

Preguntas de los usuarios sobre FDUF43CBR Furrion

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

El correo electrónico permanece privado: solo se utiliza para notificarle si alguien responde a su pregunta.

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu TELEVISOR en formato PDF gratis! Encuentra tus instrucciones FDUF43CBR - Furrion y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FDUF43CBR de la marca Furrion.

MANUAL DE USUARIO FDUF43CBR Furrion

Gracias y felicitaciones por elegir este televisor Furrion Aurora™. Antes de poner en funcionamiento su nuevo electrodoméstico, por favor lea detenidamente estas instrucciones de operación. Este manual de instrucciones contiene información importante sobre el uso seguro, la instalación y el mantenimiento de su electrodoméstico.

El fabricante no acepta responsabilidad por daños que puedan haberse producido por no seguir estas instrucciones.

Si tiene más preguntas sobre nuestros productos, contáctenos en support@furrion.com

Declaración de conformidad del proveedor

47 CFR § 2.1077 Información de cumplimiento

Identificador único

Nombre comercial: Furrion

Parte responsable – Información de contacto en EE. UU.

Línea gratuita:1-888-354-5792; Correo electrónico: support@furrion.com

Declaración de cumplimiento con la Comisión Federal de Comunicaciones (FCC)

Este dispositivo cumple con el Artículo 15 del Reglamento de la Comisión Federal de Comunicaciones (FCC). Su uso está sujeto a las siguientes dos condiciones: (1) Este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan causar un funcionamiento no deseado.

Contenido

Bienvenido 78

Contenido....79

Advertencias de seguridad......80

Instrucciones de seguridad importantes....80

Panel de control 85

Resumen de funciones.... 85

Panel trasero 86

Conexión....87

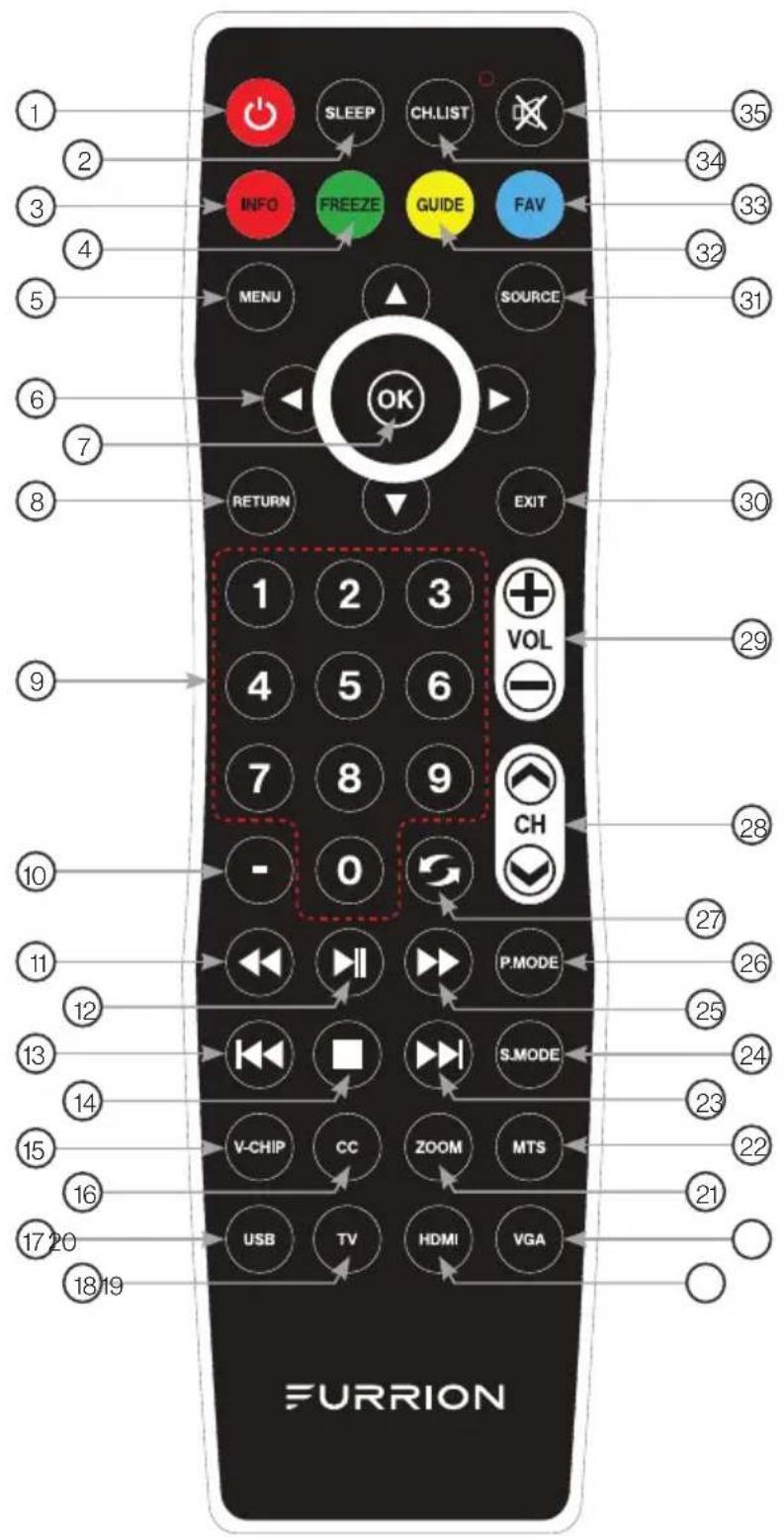

Control remoto 89

Antes de usar 91

Contenido....91

Prepare su control remoto 91

Elija una altura adecuada para su televisor....92

Gestión del cableado 92

Instalación en la pared....94

Cómo empezar 96

Ajustes del televisor 97

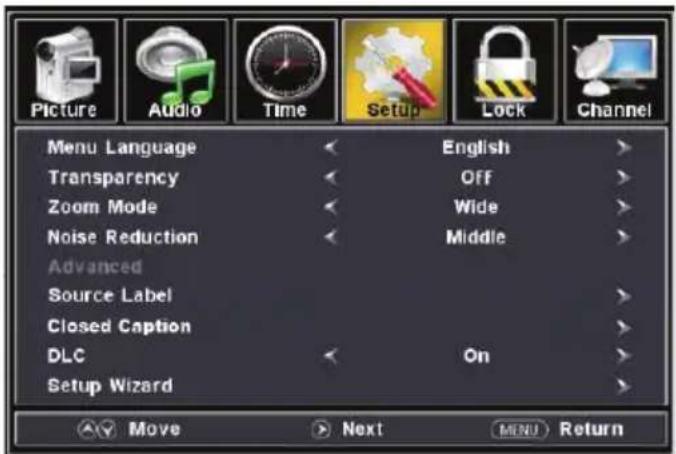

Ajustes de configuración....97

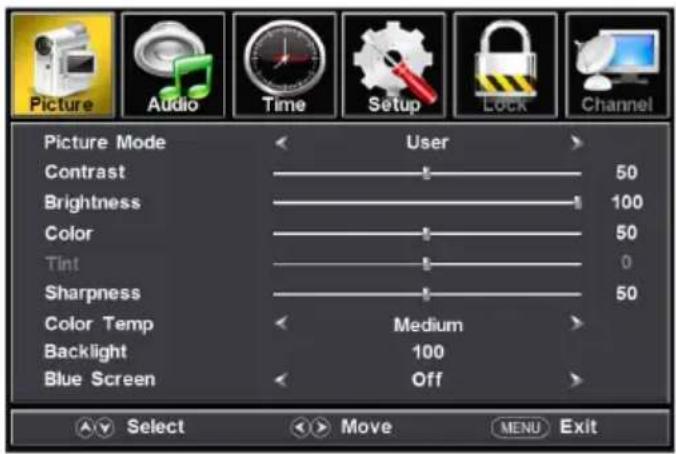

Ajustes de imagen 100

Ajustes de audio....102

Ajustes de hora....104

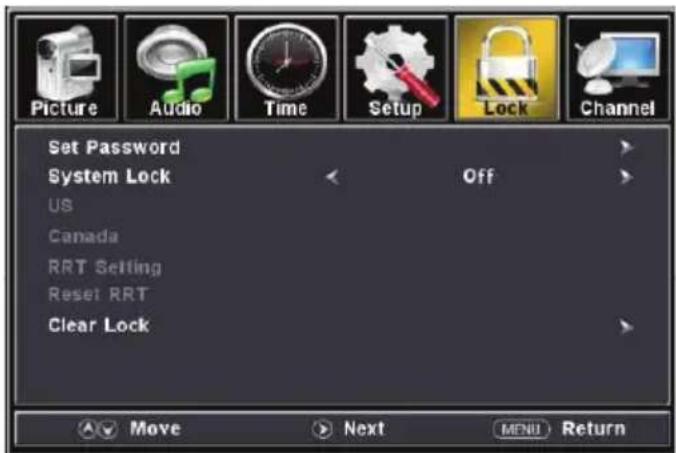

Ajustes de bloqueo 105

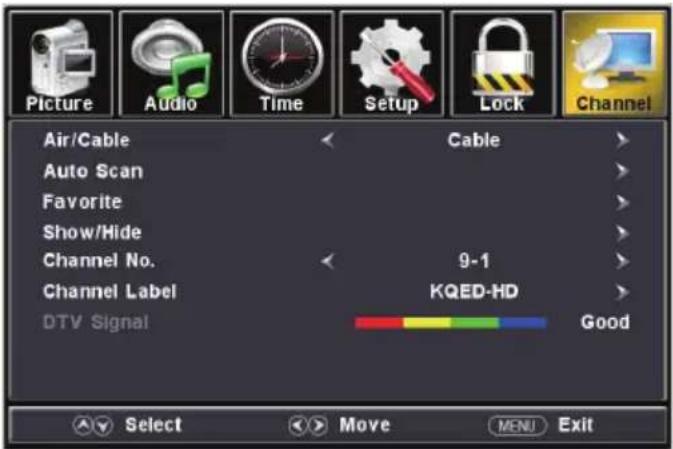

Ajustes de canales 108

Ajustes de PC 109

Uso de dispositivos USB 111

Resolución de problemas ....112

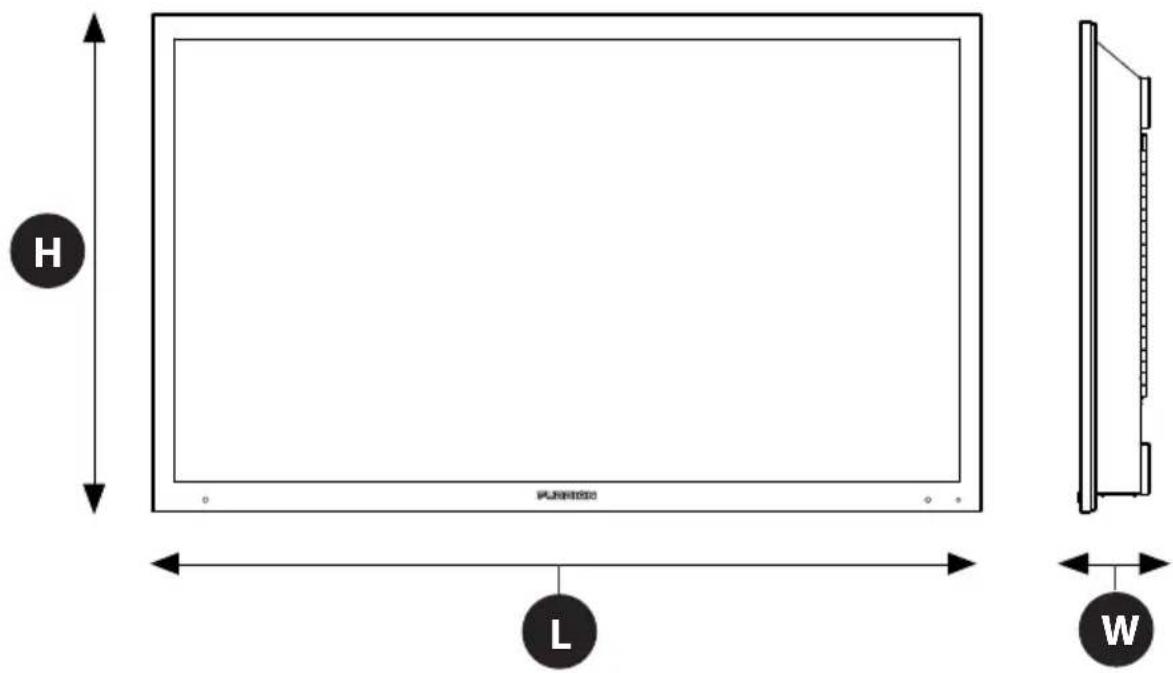

Especificaciones.... 113

Cuidado y limpieza 116

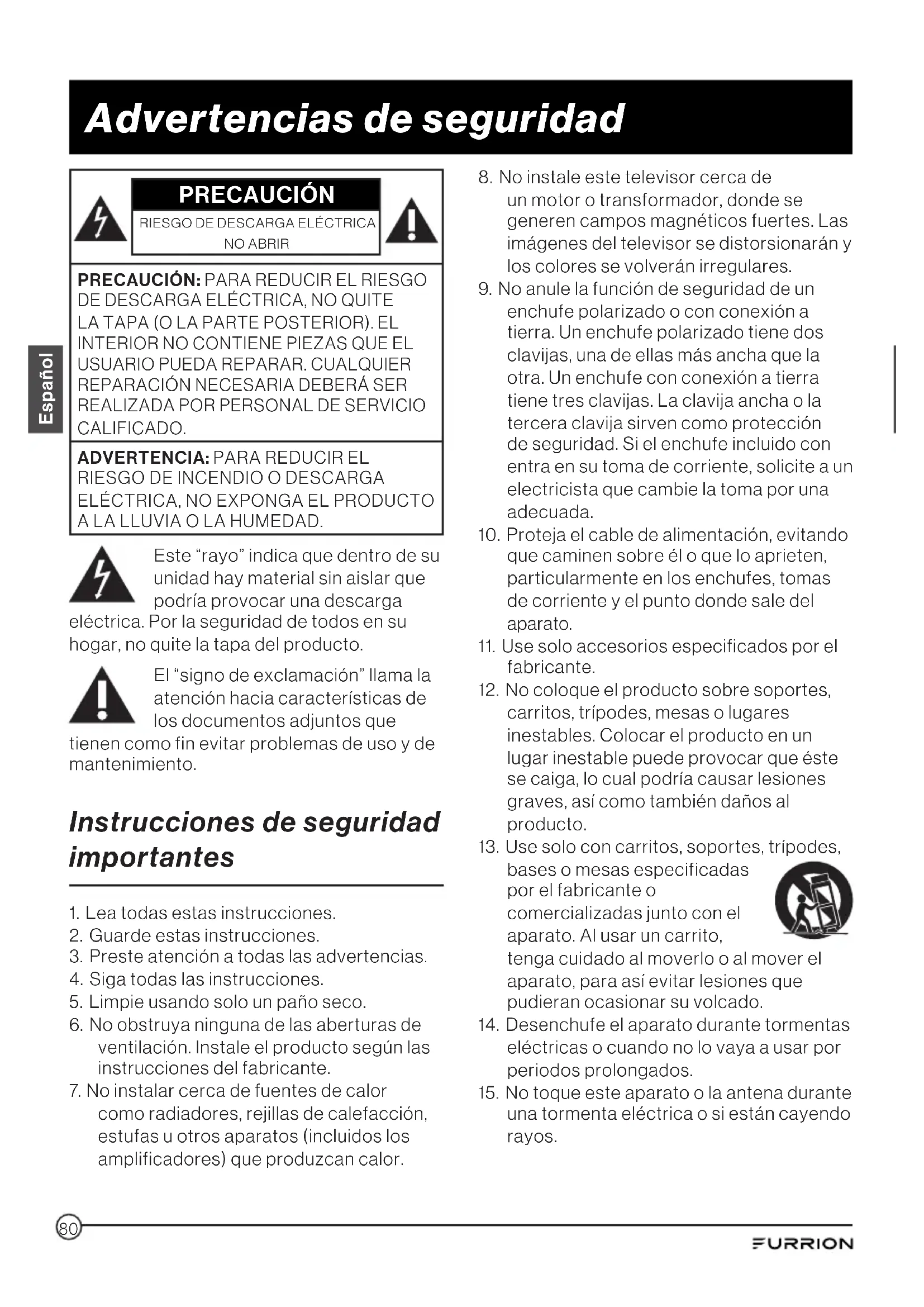

Advertencias de seguridad

Furrion FDUF43CBR - Advertencias de seguridad - 1

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

Furrion FDUF43CBR - PRECAUCIÓN - 1

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA TAPA (O LA PARTE POSTERIOR). EL INTERIOR NO CONTIENE PIEZAS QUE EL USUARIO PUEDA REPARAR. CUALQUIER REPARACIÓN NECESARIA DEBERÁ SER REALIZADA POR PERSONAL DE SERVICIO CALIFICADO.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA EL PRODUCTO A LA LLUVIA O LA HUMEDAD.

Furrion FDUF43CBR - PRECAUCIÓN - 2

Este "rayo" indica que dentro de su unidad hay material sin aislar que podría provocar una descarga

eléctrica. Por la seguridad de todos en su hogar, no quite la tapa del producto.

Furrion FDUF43CBR - PRECAUCIÓN - 3

El "signo de exclamación" llama la atención hacia características de los documentos adjuntos que

tienen como fin evitar problemas de uso y de mantenimiento.

Instrucciones de seguridad importantes

  1. Lea todas estas instrucciones.
  2. Guarde estas instrucciones.
  3. Preste atención a todas las advertencias.
  4. Siga todas las instrucciones.
  5. Limpie usando solo un paño seco.
  6. No obstruya ninguna de las aberturas de ventilación. Instale el producto según las instrucciones del fabricante.
  7. No instalar cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.

  8. No instale este televisor cerca de un motor o transformador, donde se generen campos magnéticos fuertes. Las imágenes del televisor se distorsionarán y los colores se volverán irregulares.

  9. No anule la función de seguridad de un enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una de ellas más ancha que la otra. Un enchufe con conexión a tierra tiene tres clavijas. La clavija ancha o la tercera clavija sirven como protección de seguridad. Si el enchufe incluido con entra en su toma de corriente, solicite a un electricista que cambie la toma por una adecuada.
  10. Proteja el cable de alimentación, evitando que caminen sobre él o que lo aprieten, particularmente en los enchufes, tomas de corriente y el punto donde sale del aparato.
  11. Use solo accesorios especificados por el fabricante.
  12. No coloque el producto sobre soportes, carritos, trípodes, mesas o lugares inestables. Colocar el producto en un lugar inestable puede provocar que éste se caiga, lo cual podría causar lesiones graves, así como también daños al producto.
  13. Use solo con carritos, soportes, trípodes,

bases o mesas especificadas por el fabricante o comercializadas junto con el aparato. Al usar un carrito, tenga cuidado al moverlo o al aparato, para así evitar lesiones pudieran ocasionar su volcada

Furrion FDUF43CBR - Instrucciones de seguridad importantes - 1

  1. Desenchufe el aparato durante tormentas eléctricas o cuando no lo vaya a usar por periodos prolongados.

  2. No toque este aparato o la antena durante una tormenta eléctrica o si están cayendo rayos.

Advertencias de seguridad

  1. Cualquier reparación necesaria deberá realizarla personal de servicio calificado. Será necesario reparar el aparato cuando este se haya dañado de cualquier forma, ya sea si se dañó el cable de alimentación o el enchufe, si ha caído líquido sobre el aparato o han caído objetos dentro del mismo, o bien cuando el aparato haya estado expuesto a la lluvia o a la humedad, si no funciona normalmente o si se ha caído.
  2. Las fuentes de llamas abiertas, como velas, no deben colocarse sobre el aparato.
  3. No sobrecargue las tomas de corriente, alargadores o receptáculos de varias tomas, ya que esto podría provocar un riesgo de incendio o de descarga eléctrica.
  4. El cable de energía debe colocarse adecuadamente para evitar que la gente lo pise y que otros objetos se apoyen sobre él. Revise los cables, los enchufes y el producto.
  5. Jamás introduzca objetos de ningún tipo por las aberturas de este producto, ya que podría tocar piezas que harían cortocircuito o puntos con voltajes peligrosos, lo cual podría causar un incendio o una descarga eléctrica.
  6. Si conecta una antena externa al televisor, asegúrese de que el sistema de la antena esté conectado a tierra, para así proteger al producto contra sobrecargas y acumulación de estática. La Sección 810 del Código Eléctrico Nacional proporciona información sobre la correcta conexión a tierra del mástil y de su estructura de soporte, la conexión a tierra del cable de entrada hacia la unidad de descarga de la antena, el tamaño de los conductores a tierra, la ubicación de la unidad de descarga de la antena, las conexiones a los electrodos a tierra y los requisitos de dichos electrodos.

  7. Una antena exterior no debe colocarse cerca líneas eléctricas aéreas u otros circuitos de energía o de luz eléctrica, ni tampoco donde pueda caer hacia tales cables o circuitos. Al instalar un sistema de antena exterior, se debe tener extremo cuidado de no tocar tales cables de energía ni circuitos, ya que el contacto con ellos podría ser mortal.

EJEMPLO DE CONEXIÓN A TIERRA DE UNA ANTENA CONFORME AL CÓDIGO ELÉCTRICO NACIONAL
Furrion FDUF43CBR - Advertencias de seguridad - 1

text_image CABLE DE LA ANTENA PINZA A TIERRA ANTENA UNIDAD DE DESCARGA (NEC SECCIÓN 810-20) EQUIPO DE SERVICIO ELÉCTRICO CONDUCTORES A TIERRA (NEC SECCIÓN 810-21) PINZAS A TIERRA SISTEMA DE ELECTRODO A TIERRA DEL SERVICIO ELÉCTRICO (NEC ART. 250, PARTE H) CÓDIGO ELÉCTRICO NACIONAL (NEC) S2898A
  1. NOTA PARA EL INSTALADOR DEL TELEVISOR/CABLE: Este recordatorio se entrega al instalador del sistema de CATV en relación al Artículo 820-40 del Código Eléctrico Nacional (EE. UU.). El código entrega pautas para un cableado a tierra adecuado, en particular, especificando que éste se debe conectar al sistema a tierra del edificio lo más cercano posible al punto de entrada del cable.
  2. Cuando sea necesario cambiar piezas, asegúrese de que el técnico de servicio use las piezas de repuesto especificadas por el fabricante, o que use piezas de las mismas características que las originales. Los cambios no autorizados pueden provocar incendios, descargas eléctricas u otros peligros.
  3. Al completar cualquier trabajo de reparación a esta unidad, pida al técnico de servicio que realice las verificaciones de seguridad necesarias para asegurarse de que el producto está en condiciones operativas óptimas.

Advertencias de seguridad

  1. Al conectar el producto a otro equipo, apáguelo y desconéctelo de la toma de corriente. No seguir esta instrucción podría provocar una descarga eléctrica o lesiones personales graves. Lea el manual del propietario del otro equipo atentamente y siga las instrucciones al realizar las conexiones.
  2. La toma de corriente debe instalarse cerca de la unidad y ser de fácil acceso.
  3. Cuando se utilice el enchufe principal como medio de desconexión, dicho medio de desconexión debe poder alcanzarse de forma rápida.
  4. Jamás quite la tapa posterior del televisor, ya que esto podría exponerlo a voltajes muy altos y otros peligros. Si el televisor no funciona correctamente, desconéctelo y llame a su centro de servicio o centro de ventas autorizado. Ajuste solo los controles descritos en las instrucciones, ya que cualquier cambio o modificación no aprobada expresamente por Furrion podría anular la garantía del usuario.
  5. No sumerja este televisor en agua ni lo lave a presión. No está diseñado para sumergirse en agua, resistir lavadoras a presión, chorros de agua a alta presión ni condiciones climáticas tipo huracán.
  6. Limpieza: Con el televisor apagado, limpie suavemente la superficie del panel de la pantalla usando un paño de microfibra, algodón o franela humedecido (con agua). (No use pañuelos, alfombras, esponjas o toallas de papel, ya que podrían dañar la pantalla y dejar pelusas). Quite cualquier depósito de suciedad y sales de la unidad, teniendo cuidado de enjuagar el paño frecuentemente para evitar rayones en el televisor o superficie de la pantalla. Evite usar químicos, abrasivos o solventes fuertes al limpiar la superficie de la unidad.
  7. La temperatura para el buen funcionamiento de la unidad debe estar entre -20°C (-4°F) y +43°C (+109.4°F). La temperatura para el almacenamiento

debe estar entre -33^ (-27.4°F) y +58°C (+136.4°F). Proteja el televisor contra los daños que provocan las temperaturas extremas. Este no es un televisor comercial.

  1. Las baterías (ya se trate de un paquete de baterías o baterías instaladas) no deben exponerse al calor excesivo como, por ejemplo, la luz del sol, fuego, etc.
  2. El aparato debe conectarse a una toma de corriente con conexión a tierra de protección.
  3. Para evitar lesiones, este equipo se debe fijar firmemente a una pared de acuerdo con las instrucciones de instalación.

CÓMO USAR EL PANEL DE LED

  • No presione ni golpee fuerte el panel de LED. Podría provocar que el cristal del panel de LED se quiebre y resultar lesionado.
  • Si el panel de LED se rompe, asegúrese de no tocar el líquido del panel. Esto podría provocar inflamación de la piel.
  • Si el líquido entra en su boca, enjuáguese inmediatamente y consulte a un médico. Si el líquido entra en contacto con sus ojos o si toca su piel, consulte a un médico después de enjuagarse durante al menos 15 minutos con agua limpia.

Posibles efectos nocivos para el panel de LED: Si aparece una imagen estática en la pantalla del televisor durante demasiado tiempo, podría producirse un desfiguramiento permanente de la pantalla con marcas de imagen o líneas persistentes. Este tipo de daño NO ESTÁ CUBIERTO POR LA GARANTÍA.

- Evite presentar una imagen estática o una imagen con elementos estáticos (barras negras, bordes negros, logos, etc.) en la pantalla del televisor durante más de dos horas a la vez. Asegúrese de cambiar la imagen de su pantalla periódicamente.

Advertencias de seguridad

- Si la relación de aspecto del televisor se configura en 4:3 durante un largo periodo de tiempo, podría ocurrir una quemadura de imagen en la zona encuadrada de la pantalla. Asegúrese de cambiar el tamaño de la imagen ocasionalmente.

Los siguientes síntomas no son señales de mal funcionamiento, sino de limitaciones técnicas. Por lo tanto, no nos hacemos responsables por ninguno de estos síntomas.

  • Los paneles de LED se fabrican usando tecnología de un nivel de precisión extremadamente alto; sin embargo, a algunas partes de la pantalla podrían faltarle píxeles o podrían tener puntos luminosos. Esto no es una señal de mal funcionamiento.
  • No instale el panel de LED cerca de equipos electrónicos que produzcan ondas electromagnéticas. Instalar un equipo demasiado cerca de la pantalla de LED podría provocar interferencia.
  • Efecto sobre dispositivos infrarrojos: podría haber interferencia al usar dispositivos infrarrojos como, por ejemplo, audífonos inalámbricos infrarrojos.

CUMPLIMIENTO

Declaración FCC

Nota: Se ha comprobado que este equipo cumple con los límites para dispositivos digitales de clase B, de acuerdo con el apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencias y, si no se instala y usa según estas instrucciones, podría provocar interferencias dañinas a las radiocomunicaciones.

Sin embargo, no hay garantía de que no ocurran interferencias en una instalación particular. Si este equipo provoca interferencia dañina a la recepción de radio o televisión, lo cual puede determinarse mediante el apagado y encendido del equipo, se recomienda al usuario intentar corregir la interferencia aplicando una o más de las siguientes medidas:

  • Reoriente o reubique la antena de recepción.
  • Aumente la separación entre el equipo y el receptor.
  • Conecte el equipo a una toma de corriente de un circuito distinto al del receptor.
  • Consulte con el representante de ventas o con un técnico de radio/TV experimentado para conseguir ayuda.

ADVERTENCIA: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar este equipo bajo las normas FCC.

Este dispositivo cumple con el artículo 15 del Reglamento de la FCC. Su uso está sujeto a las siguientes dos condiciones:

  1. Este dispositivo no puede causar interferencia dañina.
  2. Este dispositivo debe aceptar cualquier interferencia recibida, incluida interferencia que pueda provocar un funcionamiento no deseado.

FUENTE DE ALIMENTACIÓN

Este televisor está diseñado para funcionar con corriente CA de 100\~240 V 50/60 Hz. Conecte el cable de alimentación a una toma de CA con protección GFCI con protección impermeable "en uso".

Advertencia: El televisor y el conector de GFCI deben instalarse lejos de cualquier fuente de agua, a una distancia segura.

Asegúrese de revisar los códigos eléctricos locales y de cumplir con las normas locales.

Para reducir el riesgo de incendio o descarga eléctrica, no exponga el producto a la lluvia o la humedad.

Advertencias de seguridad

CUIDADO DEL MEDIOAMBIENTE

Desecho de su producto y batería

Furrion FDUF43CBR - Desecho de su producto y batería - 1

Su producto está diseñado y fabricado con materiales y componentes de alta calidad, los cuales pueden reciclarse y reutilizarse.

  • Jamás deseche su producto junto a otros restos de basura doméstica. Familiarícese con las reglas locales de los demás productos eléctricos, electrónicos y baterías.
  • La eliminación correcta de estos productos ayuda a evitar consecuencias potencialmente negativas sobre el entorno y la salud humana.
  • Su producto contiene baterías, las que no pueden desecharse junto con la basura doméstica normal. La batería debe reciclarse o desecharse adecuadamente. Contacte a su oficina de manejo de residuos local para obtener información sobre el procedimiento de reciclaje o desecho de baterías.

Todas las marcas comerciales registradas y no registradas son propiedad de sus respectivos propietarios.

PRECAUCIÓN: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento normativo podrían anular el permiso del usuario para operar este equipo.

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA: Nunca coloque un televisor en una ubicación inestable. Podría caerse y causar lesiones graves o la muerte.

Es posible evitar muchas lesiones, en especial a niños, si se toman precauciones simples como las siguientes:

  • Usar armarios o soportes recomendados por el fabricante del televisor.
  • Usar solamente muebles que puedan sostener al televisor de manera segura.
  • Cerciorarse de que el televisor no sobresalga por encima del borde de un mueble de soporte.
  • No colocar el televisor en un mueble alto (por ejemplo, armarios o estantes) sin anclar tanto el mueble como el televisor a un soporte adecuado.
  • No colocar telas u otros materiales entre el televisor y el mueble de soporte.
  • Educar a los niños sobre los peligros que conlleva subirse a muebles para alcanzar el televisor o sus controles.

Si va a reubicar el televisor, mantenga las mismas consideraciones anteriormente mencionadas.

NOTAS PARA MONTAJES DEL TELEVISOR EN PAREDES

IMPORTANTE: El televisor debe mantenerse lejos de cualquier fuente de agua, a una distancia segura.

Si la unidad se instalará en la pared, contacte al lugar donde compró el televisor para que le proporcionen consejos y asegúrese de que la instalación la realice personal profesional y capacitado. Una instalación incompleta o ineficiente podría provocarle daños tanto a usted como a su televisor. Consulte el patrón de montaje VESA para asegurarse de usar el montaje VESA correcto para el televisor.

PRECAUCIÓN: Para evitar lesiones personales o daños al televisor o a su propiedad, use al menos dos personas para instalar o mover el televisor.

Resumen de funciones

Panel de control

Furrion FDUF43CBR - Panel de control - 1

* Tenga en cuenta que la distribución de los botones en los controles podría variar de un modelo a otro.

Objeto Botón Función
1SOURCESeleccionar la fuente de entrada
2MENUAcceder al menú principal
3CH+Pasar al siguiente canal
4CH-Pasar al canal anterior
5VOL+Subir el volumen
6VOL-Bajar el volumen
7POWEREncender/apagar el televisor

Resumen de funciones

Panel trasero

Furrion FDUF43CBR - Panel trasero - 1

text_image RF IN PC AUDIO IN VGA IN Pr Pb Y/VIDEO IN L AUDIO IN R COAX OUT IR Ext L AUDIO OUT R HDMI 3 MHL/CEC IN HDMI 2 CEC IN HDMI 1 ARC/CEC IN USB(2.0) IN DC 5V --- Max. 500mA

* La configuración de los puertos de conexión podría variar entre modelos.

N.°Puerto de E/S Descripción
1RF INSe conecta a la ANTENA, CABLE, o DECODIFICADOR.
2PC AUDIO IN Seconecta al puerto AUDIO OUT de una PC.
3VGA INSe conecta al puerto VGA OUT de una PC para usar el televisor como monitor.
4Y/Pb/PrSe conecta a los puertos de SALIDA DE VIDEO POR COMPONENTES de un reproductor de DVD, decodificador de tv cable u otros dispositivos compatibles.
5VIDEO INSe conecta a los puertos de SALIDA DE VIDEO/AUDIO POR COMPONENTES de un reproductor de DVD, decodificador de tv cable u otro dispositivo compatible.
AUDIO IN (L-R)
6COAX OUTSe conecta al puerto de ENTRADA COAXIAL DE AUDIO de un equipo de audio.
7IR ExtSe conecta a un extensor de IR.Nota: adquiera un extensor de IR con las especificaciones a continuación:mini enchufe 3.5/Tip-VCC 5 V/Centro-Datos/Nivel-Bajo; con un alcance de 30 ft del control remoto al receptor de IR; Voltaje de funcionamiento 3.3~5 V y compatible con un ancho de banda de 38 Khz.
8AUDIO OUT (L-R)Se conecta a los puertos de ENTRADA DE AUDIO de un equipo de audio.
9HDMI 3 IN (MHL/CEC)Se conecta al puerto HDMI OUT de un reproductor de DVD, consola de videojuegos, decodificador de cable u otro dispositivo HDMI.MHL (Enlace de Alta Definición Móvil)Puede conectar un dispositivo compatible con MHL, como ciertos modelos de teléfonos inteligentes y tabletas, y ver la pantalla del dispositivo en el televisor. La conexión de un dispositivo compatible con MHL a la entrada HDMI3 requiere un cable MHL especial (no incluido).CEC (Control de Productos Electrónicos de Consumo)Cuando se conecta con sistemas de entretenimiento Furrion u otros dispositivos compatibles con CEC, el televisor se vincula con el sistema para brindar funcionalidades adicionales.ARC (Canal de Retorno de Audio)Cuando se conecta con un cable HDMI 1.4 a un sistema de audio compatible con ARC, el televisor se vincula al dispositivo para brindar funcionalidades de audio adicionales.
10HDMI 2 IN (CEC)
11HDMI 1 IN (ARC/CEC)
12USB INPuerto USB: para ver fotos/películas/texto y escuchar MP3 desde una memoria USB compatible.

Resumen de funciones

Conexión

Su televisor Furrion Aurora™ ofrece diversas opciones de conexión. Consulte el manual del reproductor de DVD, la consola de juegos u otros dispositivos para asegurar una conexión y un uso adecuados.

Puede elegir una o más de las siguientes conexiones para aplicar.

Nota: Todos los dispositivos externos y cables que se ven en el diagrama se muestran solo como referencia y no vienen incluidos.

Furrion FDUF43CBR - Puede elegir una o más de las siguientes conexiones para aplicar. - 1


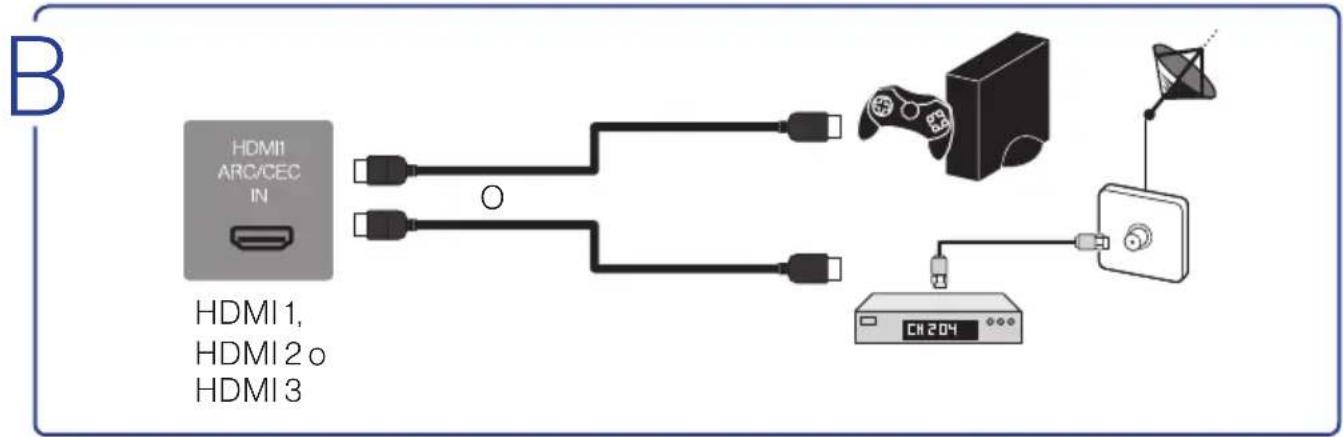

Furrion FDUF43CBR - Puede elegir una o más de las siguientes conexiones para aplicar. - 2


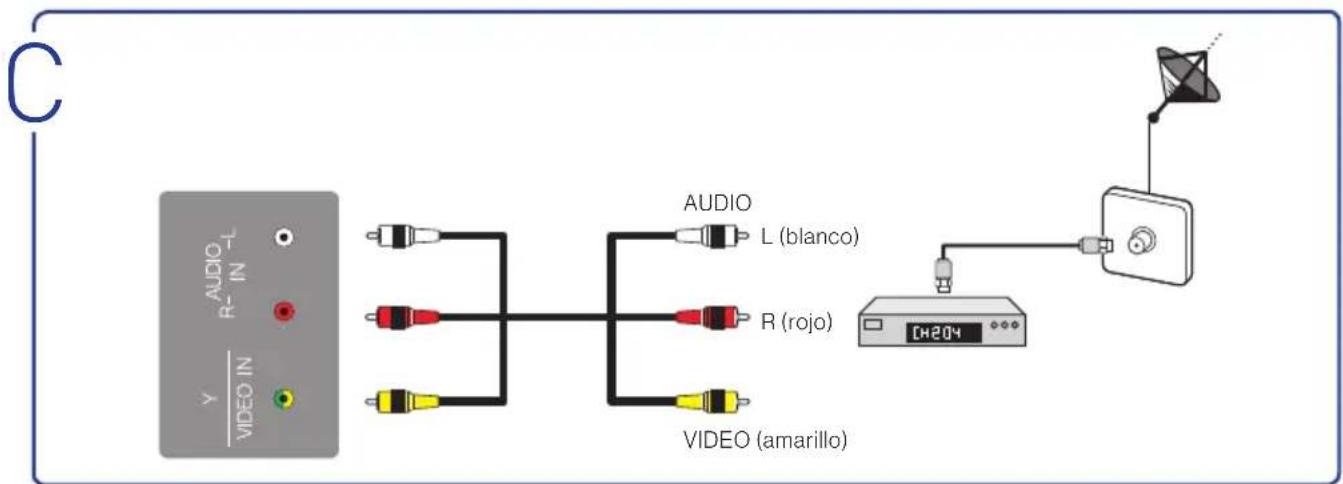

Furrion FDUF43CBR - Puede elegir una o más de las siguientes conexiones para aplicar. - 3

Resumen de funciones

Conexión

D

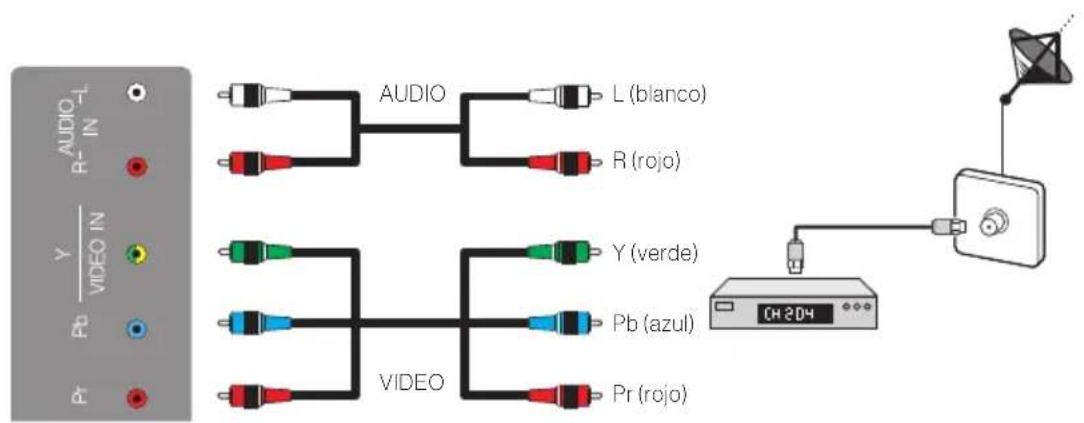

Furrion FDUF43CBR - Conexión - 1

E
Furrion FDUF43CBR - Conexión - 2

text_image VGA IN PC AUDIO IN

F
Furrion FDUF43CBR - Conexión - 3

text_image AUDIO L -OUT-R IREM COAX OUT R (rojo) L (blanco) O Furrion modelo N.º: FSBNN3MR-BL/ FSBNN3MSR-BL (se venden por separado)

G
Furrion FDUF43CBR - Conexión - 4

text_image USB(2.0) IN DC 5V --- Max.500mA

H
Furrion FDUF43CBR - Conexión - 5

text_image IREx Extensor IR

Resumen de funciones

Control remoto

Furrion FDUF43CBR - Control remoto - 1

text_image 1 2 3 4 5 6 7 8 RETURN EXIT 9 10 11 12 13 14 15 16 17 20 18 19 SLEEP CH.LIST INFO FREEZE GUIDE FAV MENU SOURCE OK 1 2 3 4 5 6 7 8 9 - 0 P.MODE S.MODE V-CHIP CC ZOOM MTS USB TV HDMI VGA FURRION 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 O

Resumen de funciones

Control remoto

Español

N.°Botón Función
1Encender/apagar el televisor
2SLEEPDefinir la hora para que se apague el televisor
3INFOVisualizar información sobre la fuente de entrada actual
4FREEZECongelar la imagen actual
5MENUAcceder al menú principal
6◄/◄/▲ Navegar en un menú
7OKConfirmar la selección
8RETURNVolver al menú anterior
9BOTONES DE NÚMEROSIntroducir números o elegir canales
10-Insertar el guión para seleccionar directamente los canales digitales (por ejemplo, el canal 28-2 se seleccionaría mediante la secuencia de botones 28 - 2)
11◄◄Retroceso rápido
12►||Iniciar o pausar la reproducción
13◄◄Omitir hasta el inicio del capítulo/canción/foto anterior.
14Detener la reproducción
15V-CHIPConfigurar el control de los padres
16CCSeleccionar subtitulos cerrados: ON/OFF/CC en silencio
17USBCambiar la fuente a USB
N.°Botón Función
18TVCambiar la fuente a TV
19HDMICambiar la fuente a HDMI
20VGACambiar la fuente a VGA
21ZOOMAgrandar la imagen en pantalla
22MTSSeleccionar Estéreo, Mono o Programación de Segundo Audio
23▶▶Omitir hasta el inicio del capítulo/canción/foto siguiente
24S.MODESeleccionar el modo de sonido
25▶▶Avanzar rápido
26P.MODESeleccionar el modo de imagen
27Cambia entre el canal actual y el anterior
28CH ✗ √Cambiar canal arriba/abajo
29VOL +/-Subir/bajar el volumen
30EXITSalir del menú actual
31SOURCESeleccionar la fuente de entrada
32GUIDEAbrir la guía de información del canal digital actual (solo antena)
33FAVAgregar el canal a la lista de favoritos
34CH.LISTMuestra la lista de canales
35Silenciar o activar el audio

Antes de usar

Contenido

Gracias por elegir este televisor Furrion Aurora™. Este manual le ayudará a poner en funcionamiento y comenzar a usar su televisor. Primero, verifique que su caja contiene las partes de la siguiente lista:

- Televisor

- Control remoto resistente a la intemperie con batería de botón (x1) y herramienta para abrir la tapa de las baterías (x1)

- Tornillos para instalación en pared (x4)

• Adaptadores de tornillo (x4)

- Cable RCA

- Materiales impresos

¡Ya puede comenzar!

Prepare su control remoto

INSTALACIÓN DE LAS BATERÍAS

  1. Abra la tapa del compartimento de las baterías con la herramienta que se suministra con el control remoto.
  2. Instale la batería de botón CR2025 suministrada.
  3. Cierre la tapa de las baterías.

Furrion FDUF43CBR - INSTALACIÓN DE LAS BATERÍAS - 1

PRECAUCIONES CON LAS BATERÍAS

Siga estas precauciones al usar baterías en este dispositivo:

  • Use únicamente baterías del tamaño y tipo especificados.
  • Peligro de explosión si las baterías no se cambian correctamente.
  • Si no usará el dispositivo por un período prolongado, quite las baterías para evitar daños o lesiones por posibles pérdidas de las baterías.
  • No exponga las baterías al calor excesivo debido a la luz directa del sol, fuego u otras fuentes de calor.

ADVERTENCIA: Este producto contiene una pila de botón en el control remoto.

Antes de usar

  • No ingiera la batería del control remoto incluido con la unidad, ya que hacerlo representa un riesgo de quemadura química.
  • Si se traga la batería de botón, puede causar quemaduras internas graves en sólo 2 horas y puede provocar la muerte. Si cree que alguien puede haberse tragado una batería o habérsela introducido en el cuerpo, busque atención médica inmediata.
  • Mantenga las baterías nuevas y usadas lejos del alcance de los niños. Si el compartimiento de la batería no cierra bien, deje de usar el producto y manténgalo alejado de los niños.

Elija una altura adecuada para su televisor

Importante: El televisor debe mantenerse lejos de cualquier fuente de agua, a una distancia segura.

Para una mejor visualización, le recomendamos que lo instale en un entorno a la sombra.

  • Evite instalar el televisor en lugares donde la pantalla esté expuesta a la luz solar directa. La ubicación ideal es en un lugar donde el televisor esté a la sombra de estructuras o bajo una cubierta de patio o un gazebo.
  • Si el sol brilla directamente sobre la pantalla durante largos períodos de tiempo, pueden aparecer áreas oscuras en la pantalla. Esta es una reacción normal del panel de LED y no causará daño a la pantalla. Gire la pantalla para alejarla del sol, o ponga el televisor a la sombra, y las áreas oscuras desaparecerán en poco tiempo.

Nota: NO utilice el televisor si la temperatura ambiente del aire supera los límites de temperatura de funcionamiento.

Gestión del cableado

ADVERTENCIA: No conecte la fuente de alimentación antes de realizar las conexiones.

  1. Abra la tapa de acceso a los cables en el panel trasero quitando los tornillos de apriete manual. (Figura 1)
  2. Conecte los cables y lleve todos los cables de conexión hacia abajo a través del conducto situado en la parte inferior de la tapa de acceso a los cables.
  3. Coloque un bucle de goteo antes de que los cables entren en el compartimento. Esto evitará que el agua gotee por los cables y posiblemente entre en el área de la tapa.
  4. Cierre la tapa y apriete los tornillos para obtener el mejor efecto de impermeabilidad (Figura 2).

Furrion FDUF43CBR - Gestión del cableado - 1

text_image HDMI3 MHL/CEC N HDMI2 CEC N HDMI1 ARC/CEC N USB(2.0) IN DC 5V == Max,500mA AUDIO L_OUT-R IReExt COAX OUT AUDIO R_IN -L_ VIDEO IN Po Pr VGA IN PC AUDIO IN RF IN

Figura 1

Antes de usar

Furrion FDUF43CBR - Antes de usar - 1

text_image Tornillos de apriete manual x 3 Tapa de acceso a los cables Cables Bucle de goteo

Figura 2

Consejo: Si se conecta un dispositivo de transmisión de TV y permanece dentro del compartimento de cables trasero, la señal RF/Wifi se reducirá al pasar a través de la tapa cerrada del cable.

Conexión del cable de alimentación

Conecte el cable de alimentación a una toma de CA con protección GFCI con protección impermeable "en uso".

Precaución:

- No conecte el cable de alimentación durante la conexión del cable y la instalación del televisor.

Furrion FDUF43CBR - Precaución: - 1

text_image GFCI PROTECTED OUTLET

ADVERTENCIA: El televisor y el conector de GFCI deben instalarse lejos de cualquier fuente de agua, a una distancia segura. Asegúrese de revisar los códigos eléctricos locales y de cumplir con las normas locales.

Antes de usar

FUENTE DE ALIMENTACIÓN

NOTA: asegúrese de conectar el cable firmemente tanto al televisor como a la toma de corriente.

ADVERTENCIA:

  • NO USE EL EQUIPO CON UN VOLTAJE DISTINTO AL VOLTAJE DE ALIMENTACIÓN INDICADO. HACERLO PODRÍA CAUSAR UN INCENDIO, DESCARGA ELÉCTRICA O DAÑO.
  • NO ENCHUFE/DESENCHUFE EL ADAPTADOR DE ALIMENTACIÓN CON LAS MANOS MOJADAS. HACERLO PODRÍA CAUSAR UNA DESCARGA ELÉCTRICA.

PRECAUCIÓN:

- CUANDO ESTA UNIDAD NO SE USA POR UN PERÍODOS PROLONGADOS (COMO CUANDO SE VA DE VIAJE), ASEGÚRESE DE DESCONECTARLO DE LA TOMA.

Instalación en la pared

Se recomienda instalar el televisor en una zona sombreada por árboles, el entorno y/o estructuras, o bajo una cubierta de patio o gazebo.

Furrion FDUF43CBR - Instalación en la pared - 1

Televisor diseñado para espacios exteriores a plena sombra.

(Modelos: FDUF43CBR / FDUF49CBR / FDUF55CBR / FDUF65CBR)

Furrion FDUF43CBR - Instalación en la pared - 2

Televisor diseñado para exposición parcial del sol y espacios exteriores más luminosos.

(Modelos: FDUP43CBR / FDUP49CBR / FDUP55CBR / FDUP65CBR)

Antes de usar

IMPORTANTE: Conecte todos los cables al panel trasero antes de instalar el televisor en la pared. La tapa de acceso a los cables en el panel trasero se obstruirá una vez que el televisor esté instalado.

  • Para instalar el televisor, siga la guía de instrucciones incluida con el soporte para montaje en pared (que debe comprase aparte).
  • Elija una ubicación adecuada y realice el montaje según el patrón VESA.
  • Le recomendamos que se ponga en contacto con un profesional para la instalación y que utilice al menos a dos personas para mover o instalar el televisor.

Furrion FDUF43CBR - Antes de usar - 1

text_image Adaptador Tornillos M6 PARED

Cómo empezar

La primera vez que encienda el televisor aparecerá el Setup Wizard (Asistente de configuración). Dicho asistente lo ayudará a configurar el televisor y buscar los canales disponibles.

IMPORTANTE: Asegúrese de haber realizado la conexión de la antena o el cable.

  1. Presione el botón POWER (Encendido) en el panel de control del televisor o el botón (en el control remoto para encender el televisor. La ventana del Setup Wizard (Asistente de configuración) aparecerá en la pantalla. NOTA: El Setup Wizard (Asistente de configuración) podría tardar algunos segundos en aparecer en pantalla.

  2. Use /Δ/ ▼ para navegar y seleccionar su configuración deseada.

Furrion FDUF43CBR - Cómo empezar - 1

Setup Wizard (Asistente de configuración)
Menu Language (Idioma del menú)Use ▲ para resaltar el Menu Language (Idioma del menú), luego presione ◀ para seleccionar English (inglés), French (francés) o Spanish (español).
Air/Cable (Antena/cable)Use ▲ o ▼ para resaltar Air/Cable (Antena/Cable), luego presione ◀ para seleccionar Air (Antena) o Cable.
Cable System (Sistema de cable)Use ▲ para resaltar Cable System (Sistema de cable), luego presione ◀ para seleccionar Auto (automático), STD, IRC o HRC. NOTA: Solo se puede ajustar cuando se configura el modo “Air/Cable” (Antena/Cable) como modo de “Cable”.
Auto Scan (Búsqueda automática)Use ▲ para resaltar Auto Scan (Búsqueda automática), luego presione OK o ▼ para empezar a escanear todos los canales disponibles en su zona.

NOTA: Puede presionar MENU en cualquier momento para salir del menú.

Ajustes del televisor

Ajustes de configuración

  1. Presione el botón MENU. Aparecerá en pantalla la ventana de configuración.
  2. Use ◀ o ▶ para resaltar el modo Setup (Configuración).
  3. Use ▲ o ▼ para resaltar el elemento que desea restaurar y presione ◀ o▶ para seleccionar el valor deseado.
  4. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Furrion FDUF43CBR - Ajustes de configuración - 1

Menú de configuración
Menu Language(Idioma del menú)Seleccionar el idioma del menúPresione ◀ o ▶ para seleccionar English (inglés), Français (francés), Español o Deutsch (alemán).
Transparency(Transparencia)Controlar la transparencia del menúPresione ◀ o ▶ para seleccionar Off/On (Apagado/Encendido).
Zoom Mode(Modo de ampliación)Definir las proporciones de la imagenPresione ◀ o ▶ para seleccionar Zoom (Ampliar), Normal, Cinema (Cine) o Wide (Ancho).* La selección del Zoom Mode (Modo de ampliación) puede variar entre modelos.
Noise Reduction(Reducción de ruido)Reducir la aspereza de la imagenPresione ◀ para seleccionar Off (Apagado), Weak (Suave), Middle (Intermedio) o Strong (Fuerte).
Advanced(Avanzadas)Controla los ajustes del PC.*Solo disponible con un PC conectado.
Source Label(Etiqueta de fuente)Permite etiquetar la fuente de entradaTelevisorPresione ◀ para seleccionar Custom(Personalizada), Default (Predeterminada), Antenna (Antena), Cable, Satellite (Satélite), DTV, DVD, Blu-ray, HD-DVD, XBOX, Wii, PS3, Game(Videojuego), Computer (Computadora), VCR o DV.* La selección de Source Label (Etiqueta de fuente) puede variar entre modelos.
AV
YPBPR
HDMI1
HDMI2
HDMI3
PC
USB

Ajustes del televisor

Menú de configuración

Closed Caption(Subtítulos cerrados)Definir las funciones de subtítulos cerrados.CC Mode (Modo de SC)Presione ◀ para seleccionar Off (Apagado), On (Encendido) o CC On Mute (SC al silenciar).
Basic Selection (Selección básica)Presione ◀ para seleccionar CC1, CC2, CC3, CC4, Text 1, Text 2, Text 3 o Text 4.
Advanced (Avanzadas)Presione ◀ para seleccionar Service1, Service 2, Service 3, Service 4, Service 5 o Service 6.
Option (Opción) Presione ◀ para acceder al submenú para personalizar el tipo de letra del texto, los colores y la opacidad.Mode (Modo)Presione ◀ para elegir Default (Predeterminado) o Custom (Personalizado).
Font Style (Estilo de fuente)Presione ◀ para seleccionar Default (Predeterminada), Font 0, Font 1, Font 2, Font 3, Font 4, Font 5, Font 6 o Font 7 (Fuentes 1 a 7).
Font Size (Tamaño de fuente)Presione ◀ para elegir Default (Predeterminado), Normal, Large (Grande) o Small (Pequeña).
Font Edge Style (Estilo de borde de fuente)Presione ◀ para seleccionar Default (Predeterminado), None (Ninguno), Raised (Elevado), Depressed (Hundido), Uniform (Uniforme), Left Shadow (Sombra izq.) o Right Shadow (Sombra der.).
Font Edge Color (Color de borde de fuente)Presione ◀ para seleccionar Default (Predeterminado), Black (Negro), Red (Rojo), Green (Verde), Blue (Azul), Yellow (Amarillo), Magenta o Cyan (Cian).
FG Color (Color de primer plano)Presione ◀ para seleccionar Default (Predeterminado), White (Blanco), Red (Rojo), Green (Verde), Blue (Azul), Yellow (Amarillo), Magenta o Cyan (Cian).
BG Color (Color de fondo)Presione ◀ para seleccionar Default (Predeterminado), Cyan (Cian), Magenta, Yellow (Amarillo), Blue (Azul), Green (Verde), Red (Rojo) o Black (Negro).
FG Opacity (Opacidad de primer plano)Presione ◀ para elegir Default (Predeterminado), Solid (Sólido), Flashing (Parpadeante), Translucent (Traslúcido) o Transparency (Transparencia).
BG Opacity (Opacidad del fondo)Presione ◀ para elegir Default (Predeterminado), Solid (Sólido), Flashing (Parpadeante), Translucent (Traslúcido) o Transparency (Transparencia).

Ajustes del televisor

Menú de configuración
DLCAjustar el contraste de la imagen.Presione ◀ o▶ para elegir Off (Apagado) u On (Encendido).
Setup Wizard (Asistente de configuración)Iniciar el Asistente de configuración.Presione ◀ para acceder al menú del Asistente de configuración.
HDMI CECPresione ▶ para acceder al submenú, luego presione ◀ o▶ para seleccionar Off/ On (Apagado/ Encendido) para HDMI CEC. Si selecciona On (Encendido), el submenú en la columna derecha estará disponible para la configuración.Auto Standby (Modo de suspensión automática)Presione ◀ para seleccionar Off/On (Apagado/ Encendido). En el modo On (Encendido), el televisor se apagará cuando no haya señal durante varios minutos.
Auto TV on (Encendido automático)Presione ◀ o▶ para seleccionar Off/On (Apagado/ Encendido). En el modo On (Encendido), el televisor se encenderá automáticamente cuando se encienda el dispositivo CEC conectado.
HDMI ARCPresione ◀ para seleccionar Off/On (Apagado/ Encendido). Defina el ajuste HDMI ARC en On (Encendido) si desea habilitar la función ARC (Canal de Retorno de Audio) con un sistema de cine en casa 5.1/7.1.
Device control (Control de dispositivos)Presione ◀ para seleccionar Off/On (Apagado/ Encendido). En el modo On (Encendido), permite controlar un dispositivo CEC conectado con el control remoto del televisor.
Device list (Lista de dispositivos)Presione ▶ para visualizar una lista de dispositivos HDMI CEC conectados actualmente al televisor.
EDID Switch (Interruptor de EDID)Seleccionar la versión de EDID.Presione ◀ o▶ para seleccionar Auto, EDID 1.4 o EDID 2.0.
Restore Default (Restablecer predeterminados)Restaurar la configuración predeterminada de fábrica.Presione ◀ o▶ para seleccionar Yes (Si) o No.
NOTA: la función HDMI CEC solo está disponible cuando se conecta un dispositivo CEC.

Ajustes del televisor

Ajustes de imagen

  1. Presione el botón MENU. Aparecerá en pantalla la ventana de configuración.
  2. Use ◀ o▶ para resaltar el modo Picture (Imagen).
  3. Use ▲ o ▼ para resaltar el elemento que desea restaurar y presione ◀ o ▶ para seleccionar el valor deseado.
  4. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Furrion FDUF43CBR - Ajustes de imagen - 1

Picture Mode (Modo de imagen)Seleccionar el modo de visualizaciónPresione ◀ para seleccionar User/Standard/Dynamic/Mild (Usuario/Estándar/Dinámico/Suave).
Contrast (Contraste)Controlar el nivel de contraste de la imagenPresione ◀ para aumentar o disminuir la intensidad del contraste.* Solo ajustable tras configurar “Picture Mode” (Modo de imagen) en modo “User” (Usuario).
Brightness (Brillo)Controlar el nivel de brillo de la imagenPresione ◀ para aumentar o disminuir el brillo general.* Solo ajustable tras configurar “Picture Mode” (Modo de imagen) en modo “User” (Usuario).
ColorControlar el nivel de color de la imagenPresione ◀ para aumentar o disminuir la intensidad del color.* Solo ajustable tras configurar “Picture Mode” (Modo de imagen) en modo “User” (Usuario).
Tint (Tinte)Controlar el tinte de la imagenPresione ◀ para ajustar los colores hacia un tinte verdoso o rojizo.* Solo se puede ajustar con la señal de NTSC.
Sharpness (Nitidez)Controlar la nitidez de la imagenPresione ◀ para suavizar o resaltar los bordes de la imagen.* Solo ajustable tras configurar “Picture Mode” (Modo de imagen) en modo “User” (Usuario).
Color Temp (Temperatura del color)Seleccionar el modo de colorPresione ◀ o ▶ para seleccionar Medium / Warm / Cool (Medio/Cálido/Frío).

Ajustes del televisor

Menú de imagen
Blue Screen (Pantalla azul)Si esta opción se define en el modo On (Encendido), la pantalla cambia a color azul cuando no se recibe ninguna señal.Presione ◄ o ▶ para definir como On (Encendido) u Off (Apagado).
Configuración avanzadaPresione ▶ para acceder al submenú para configurar las funciones en la columna derecha.Aspect Ratio (Relación de aspecto)Presione ◄ para seleccionar Wide (Ancho) / Normal / Cinema (Cine) / Zoom (Ampliar).
Noise Reduction (Reducción de ruido)Presione ◄ para seleccionar Off (Apagado) / Weak (Suave) / Middle (Intermedio) / Strong (Fuerte).
Dynamic Contrast (Contraste dinámico)Presione ◄ para definir como On (Encendido) u Off (Apagado).
HDMI mode (Modo de HDMI)Presione ◄ para definir como Video.
Auto Brightness (Brillo automático)Presione ◄ para definir como On (Encendido) u Off (Apagado).

Ajustes del televisor

Ajustes de audio

  1. Presione el botón MENU. Aparecerá en pantalla la ventana de configuración.
  2. Use ◀ o▶ para resaltar el modo Audio.
  3. Use ▲ o ▼ para resaltar el elemento que desea restaurar y presione ◀ o ▶ para seleccionar el valor deseado.
  4. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Para el modo DTV Para el modo ATV

Furrion FDUF43CBR - Para el modo DTV Para el modo ATV - 1

Sound Mode (Modo de sonido)Seleccionar el modo de sonidoPresione ◄ para seleccionar el modo Standard / Music / Movie / Sport / User (Estándar/Música/Película/Deporte/Usuario). Standard (Estándar): Optimiza un sonido equilibrado en todos los entornos. Music (Música): Mantiene el sonido original claro y dinámico como en un concierto. Movie (Película): Mejora los agudos y los graves para disfrutar de una gran experiencia de sonido envolvente. Sport (Deporte): Reproduce un sonido realista como el de un estadio. User (Usuario): Personaliza la configuración de audio.

Ajustes del televisor

Menú de audio
Bass (Bajos)Controlar el nivel de los bajosPresione ◀ para aumentar o disminuir la intensidad de la baja frecuencia.
Treble (Agudos)Controlar el nivel de los agudosPresione ◀ para aumentar o disminuir la intensidad de la alta frecuencia.
BalanceControlar el nivel del balancePresione ◀ para ajustar el nivel deseado entre 0-100.
Surround (Envolvente)Controlar el efecto de sonido envolventePresione ◀o ▶ para definir como On (Encendido) u Off (Apagado).
AVC(Control de Volumen Automático)Controlar la potencia máxima de salidaPresione ◀o ▶ para definir como On (Encendido) u Off (Apagado).
SPDIF Type (Tipo de SPDIF)Seleccionar el modo de sonido SPDIFPresione ◀o ▶ para seleccionar Off (Apagado) / RAW / PCM.
Audio Languages (Idiomas de audio)Seleccionar el idioma del menúPresione ◀ para seleccionar English (inglés) / French (francés) / Spanish (español).* Solo disponible en canales de DTV.
MTSSeleccionar el modo de sonidoPresione ◀o ▶ para seleccionar Stereo / SAP / Mono.* Solo disponible en canales de ATV.
Accessibility (Accesibilidad)Controlar las funciones de Guía de vozVoice Guide (Guía de voz)Voice Guide (Guía de voz)Presione ◀o ▶ Enter (Intro) para acceder a la configuración del submenú.Luego presione ◀ para definir On (Encendido) u Off (Apagado). Cuando la opción Voice Guide (Guía de voz) está en modo On (Encendido), la visualización en pantalla (OSD) se leerá en voz alta una vez que ponga en funcionamiento el televisor.
Volume (Volumen)Presione ◀o ▶ para seleccionar Weak (Suave) / Middle (Intermedio) / Strong (Fuerte) para cambiar el volumen.* Solo disponible cuando Voice Guide (Guía de voz) se define en el modo On (Encendido)
Speed (Velocidad)Presione ◀o ▶ para seleccionar Weak (Suave) / Middle (Intermedio) / Strong (Fuerte) para cambiar la velocidad de la voz.* Solo disponible cuando Voice Guide (Guía de voz) se define en el modo On (Encendido)
Pitch (Tono)Presione ◀o ▶ para seleccionar Weak (Suave) / Middle (Intermedio) / Strong (Fuerte) para cambiar el tono de la voz.* Solo disponible cuando Voice Guide (Guía de voz) se define en el modo On (Encendido)
Video Description (Descripción de video)Presione ◀o ▶ para definir como On (Encendido) u Off (Apagado).Cuando se configura en el modo On (Encendido), la función de descripción de video se activa y se visualizará el texto de comentario de video.

Ajustes del televisor

Ajustes de hora

  1. Presione el botón MENU. Aparecerá en pantalla la ventana de configuración.
  2. Use ◀ o▶ para resaltar el modo Time (Hora).
  3. Use ▲ para resaltar el elemento que desea restaurar y presione ◀ o ▶ para seleccionar el valor deseado.
  4. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Furrion FDUF43CBR - Ajustes de hora - 1

text_image Picture Audio Time Setup Lock Channel Sleep Timer Off Time Zone Pacific Daylight Saving Time Off Time Format 12-hour Auto Clock On Clock 2005/12/17 12:34 AM Select Move MENU Exit
Menú de hora
Sleep Timer (Temporizador de apagado automático)Configurar el tiempo de la cuenta regresiva antes de apagar automáticamente el televisorPresione ◀ para seleccionar Off (Apagado), 5Min, 10Min, 15Min, 30Min, 45Min, 60Min, 90Min, 120Min, 180Min o 240Min.
Time Zone (Zona horaria)Definir la zona horariaPresione ◀ para seleccionar la zona horaria Pacific (Pacífico), Alaska, Hawaii, Atlantic (Atlántico), Eastern (Este), Central o Mountain (Montaña).
Daylight Saving Time (Horario de verano)Encender o apagar el modo de horario de veranoPresione ◀ o ▶ para definir como On (Encendido) u Off (Apagado).* Solo se puede ajustar en canales de DTV
Time Format (Formato horario)Definir el formato con que se muestra la horaPresione ◀ o ▶ para elegir formato de 12 horas o 24 horas.* Solo se puede ajustar en canales de DTV
Auto Clock (Reloj automático)Configurar el ajuste de hora automáticoPresione ◀ o ▶ para definir como On (Encendido) u Off (Apagado).* Solo se puede ajustar en canales de DTV
Clock (Reloj)Cuando la opción de Auto Clock (Reloj automático) se define en Off (Apagado), puede ajustar la hora manualmente.El reloj y la fecha se ajustan automáticamente a la primera hora que recibe el sintonizador un canal de emisión.* Solo se puede ajustar en canales de DTV

Ajuste del televisor

Ajustes de bloqueo

  1. Presione el botón MENU. Aparecerá en pantalla la ventana de configuración.
  2. Use ◀o▶ para resaltar el modo Lock (Bloqueo).
  3. Use ▲ o ▼ para resaltar "Enter Password" (Introducir contraseña) y escriba "0000" para acceder al submenú.
  4. Use ▲ o ▼ para resaltar el elemento que desea restaurar y presione ◀ o ▶ para seleccionar el valor deseado.
  5. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Furrion FDUF43CBR - Ajustes de bloqueo - 1

Menú de bloqueo
Enter Password (Introducir contraseña)Introducir la contraseña para acceder al menúLock(Bloqueo).Use los botones de números (0-9) para introducir la contraseña, aparecerá el menúLock(Bloqueo).* La contraseña predeterminada es 0000.* Si olvidó la contraseña, use 8888 entrar a cualquier menú bloqueado.
Set Password (Definir contraseña)Cambiar la contraseña del usuario.Set Password (Definir contraseña)Use los botones de números (0-9) para introducir una nueva contraseña.
Confirm Password (Confirmar contraseña)Repita la contraseña para confirmarla.
System Lock (Bloqueo del sistema)Cambiar los controles de los padres.Presione ◀ o ▶ para definir como On (Encendido) u Off (Apagado).
USConfigurar el bloqueo parental en base al sistema de clasificación de los EE. UU.* Solo disponible cuando se define System Lock (Bloqueo del sistema) en el modoOn(Encendido).TelevisorPresione ▶ para acceder al menú TV Ratings (Clasificación de TV) y use ▲ / ▼ / ◀ / ▶ para seleccionar su preferencia de clasificación de TV (consulte las siguientes tablas deEdad y Género).
MPAAPresione los botones ◀ para seleccionar su preferencia de clasificación de películas en base al sistema de clasificación de los EE. UU.
CanadaConfigurar el bloqueo parental en base al sistema de clasificación de Canadá.* Solo disponible cuando se define System Lock (Bloqueo del sistema) en el modoOn(Encendido)Canada English (Inglés de Canadá)Use los botones ◀ para seleccionar su preferencia de clasificación en base al sistema de clasificación de Canadá (inglés).
Canada French (Francés de Canadá)Use los botones ◀ para seleccionar su preferencia de clasificación en base al sistema de clasificación de Canadá (francés).
RRT Setting (Configuración de RRT)No lo puede ajustar el usuario.
Reset RRT (Restablecer RRT)Restaurar los ajustes RRT predeterminados.Presione OK o ▶ para ingresar al submenú, luego presione ◀ o ▶ para seleccionar Yes (Sí) o No.
Clear Lock (Quitar bloqueo)Restaurar los ajustes de V-chip predeterminados y borrar la configuración de bloqueo.Presione OK o ▶ para ingresar al submenú, luego presione ◀ o ▶ para seleccionar Yes (Sí) o No.

Ajustes del televisor

Edad
TV-YPara todos los niños
TV-Y7Adecuado para 7 años o más
TV-GPúblico general
TV-PGGuía parental recomendada
TV-14Adecuado para 14 años o más
TV-MAAdecuado para 17 años o más
Género
ALLTodos
FVViolencia de fantasía
VViolencia
SSexo
LLenguaje explícito
DDiálogo sugerente
Sistema de clasificación de EE. UU.
N/APara todas las edades
GPúblico general
PGGuía parental recomendada
PG-13Guía parental para menores de 13 años
RGuía parental para menores de 17 años
NC-17Adecuado para 17 años o más
XSolo adultos
Sistema de clasificación de Canadá (inglés)
EExento de clasificación (Todas las edades)
CAdecuado para niños de 0 a 7 años
C8+Adecuado para niños de 8 o más años
GPúblico general
PGGuía parental recomendada
14+Adecuado para espectadores de 14 o más años
18+Adecuado para adultos de 18 o más años
Sistema de clasificación de Canadá (francés)
EExento de clasificación (Todas las edades)
GPúblico general
8 ans+Adecuado para niños de 8 o más años
13 ans+Adecuado para niños de 13 o más años
16 ans+Adecuado para espectadores de 16 o más años
18 ans+Adecuado para adultos de 18 o más años

Ajustes del televisor

Ajustes de canales

  1. Presione el botón MENU. Aparecerá en pantalla la ventana de configuración.
  2. Use ▲ o ▼ para resaltar el modo de Canal.
  3. Use ▲ para resaltar el elemento que desea restaurar y presione o para seleccionar el valor deseado.
  4. Presione OK para confirmar sus selecciones o ajustes y entrar a los submenús.
  5. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Nota: Para los usuarios de TV cable o satelital con decodificador, no es necesario ejecutar la Búsqueda automática. Conecte su decodificador de cable o satelital a una de las entradas libres del televisor.

Furrion FDUF43CBR - Ajustes de canales - 1

Air/Cable(Antena/cable)Definir el tipo de recepción.Presione ◀ o ▶ para seleccionar Air (Antena) o Cable.Seleccione Air (Antena) cuando el televisor esté conectado a una antena interior/exterior.Seleccione Cable si está suscrito a un servicio pago de televisión SIN un decodificador.
Auto Scan(Búsqueda automática)Presione ▶ OK para acceder al submenú.Cable System(Sistema de cable)Presione ◀ o ▶ para seleccionar Auto, STD, IRC o HRC.(Solo disponible cuando selecciona Cable como el tipo de recepción.)
Start to Scan (Iniciar búsqueda)Presione ▶ u OK para iniciar la búsqueda de canales disponibles.
Favorite(Favorito)Agregar o eliminar un canal de la lista de favoritos.Presione ▲ para seleccionar un canal, luego presione o Ok para agregar o eliminar el canal de la lista de favoritos.
Show/Hide(Mostrar/ocultar)Mostrar u ocultar canales disponibles que ya están en la memoria.Presione ▲ para seleccionar un canal, luego presione o Ok para mostrar u ocultar el canal.
Channel No.(N.° de Canal)Seleccionar un número de canal para etiquetarPresione ◀ ptra seleccionar un canal.
Channel Label(Etiqueta de canal)Permite el etiquetado personalizado para nombrar o cambiar el nombre de un canal.Presione ▲ para seleccionar cada letra, número o carácter. Presione ◀ o ▶ para pasar al siguiente espacio. (Máximo de 7 caracteres)
DTV Signal(Señal DTV)Mostrar de forma dinámica el estado de la señal DTV.

Ajustes del televisor

Ajustes de PC

El menú de PC solo está disponible cuando hay una PC conectada al televisor mediante la conexión VGA. Presione el botón Source (Fuente) para seleccionar VGA como la fuente de entrada.

  1. Presione el botón MENU. Aparecerá en pantalla la ventana de configuración.
  2. Use ◀o▶ para resaltar el modo Setup (Configuración).
  3. Use ▲ o ▼ para resaltar Advanced (Avanzadas) y luego presione OK o▶ para acceder al submenú.
  4. Use ▲ o ▼ para resaltar el elemento que desea restablecer y luego presione ◀ o ▶ para seleccionar el valor deseado.
  5. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Furrion FDUF43CBR - Ajustes de PC - 1

Submenú de configuración avanzada

H-Pos (Posición horizontal)Configura la posición horizontal de la imagen en el televisor.Presione ◀ para mover la pantalla horizontalmente.
V-Pos (Posición vertical)Configura la posición vertical de la imagen en el televisor.Presione ◀ para mover la pantalla verticalmente.
Clock (Reloj)Ajusta el reloj de pixel (vertical) para obtener una imagen más clara.Presione ◀ para ajustar el reloj de pixeles verticalmente.
Phase (Fase)Ajusta el reloj de fase (horizontal) para obtener una imagen más clara.Presione ◀ para ajustar el reloj de fase horizontalmente.
AutoAjusta automáticamente la configuración para PC.Presione OK o ▶ para ajustar automáticamente toda la configuración para PC.

Ajustes del televisor

Español

MODOS DE VISUALIZACIÓN DEMONITOR DE PC
Modo ResoluciónFrec. deactualización
VGA640 x 48060/75 Hz
VGA720 x 40070 Hz
VGA1366 x 76860 Hz
SVGA800 x 60060/75 Hz
XGA1024 x 76860/70/75 Hz
WXGA1280 x 72060 Hz
WXGA1360 x 76860 Hz
SXGA1280 x 102460 Hz
WXGA+1440 x 90060 Hz
WSXGA+1680 x 105060 Hz
FHD1920 x 108060 Hz

Uso de dispositivos USB

  1. Luego de conectar una memoria USB, presione el botón SOURCE (Fuente) y seleccione MEDIA (Multimedia). Presione OK o▶ para entrar.
  2. Use ◀o▶ para seleccionar Photo (Fotos) o Music (Música). Presione OK o▶ para entrar.
  3. Use ▲pava navegar por los archivos o carpetas de la memoria USB.
  4. Presione MENU para volver al menú anterior o presione EXIT (Salir) en cualquier momento para salir de la configuración.

Furrion FDUF43CBR - Uso de dispositivos USB - 1

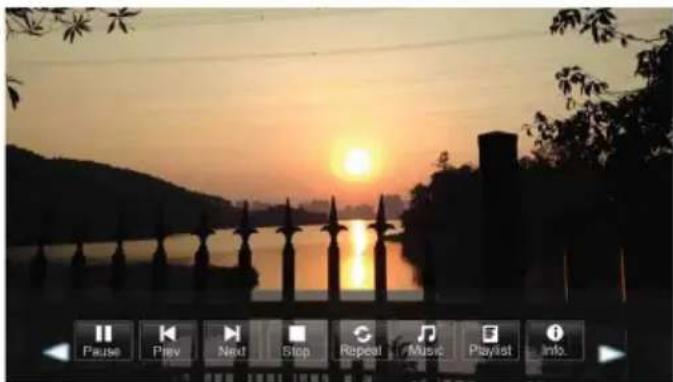

Al ver fotos, esta herramienta para ver imágenes le permitirá controlar la presentación, reproducir música y mostrar información del archivo.

El visualizador de fotos muestra archivos de imagen de formato .jpg.

Furrion FDUF43CBR - Uso de dispositivos USB - 2

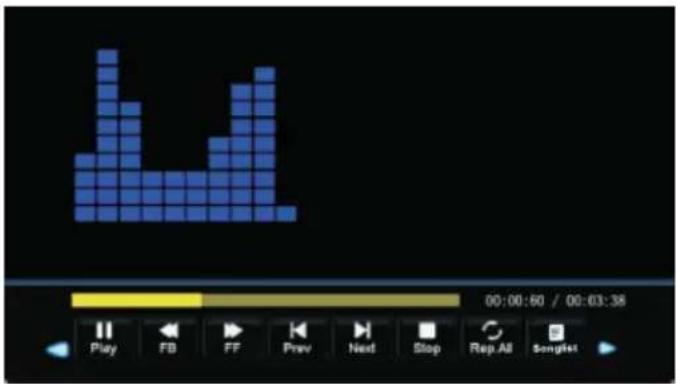

Para escuchar música use este reproductor, que le permite controlar la reproducción y muestra información sobre el archivo.

La herramienta reproduce archivos de sonido MP3.

Furrion FDUF43CBR - Uso de dispositivos USB - 3

Resolución de problemas

Problema Solución/Causa
El televisor no funcionaAsegúrese de que el cable de alimentación esté enchufado.Pruebe otra toma de CA.No hay energía, revise el fusible o interruptor.Desenchufe el dispositivo por una hora y luego vuelva a enchufarlo.
Imagen normal, pero sin sonidoRevise los ajustes de volumen.¿El sonido está silenciado? Presione el botón MUTE.Pruebe con otro canal.Revise las conexiones de cable de audio.
El control remoto no funcionaAsegúrese de que el control esté dentro del rango de operación y sin obstrucciones.Revise las baterías.Corrija la configuración del modo de operación: TV, VCR etc.
Sonido de mala calidad o ausenteLa emisora o el sistema de TV cable están experimentando problemas, pruebe con otro canal.Revise los ajustes de sonido (Volumen o Silenciar).Busque fuentes de posible interferencia.
Imagen de mala calidad o ausenteLa emisora o el sistema de TV cable están experimentando problemas, pruebe con otro canal.Asegúrese de que los canales estén guardados en la memoria.Revise las conexiones de la antena o TV cable, ajuste la antena.Busque fuentes de posible interferencia.Revise los ajustes del control de imagen.
Mala recepción de TVAsegúrese de que el amplificador de la antena esté encendido para TV por antena.Oriente la posición de la antena en un ángulo para recibir una mejor señal.Verifique que la antena esté conectada firmemente al televisor.Verifique que la caja de distribución de la antena tenga alimentación.Verifique que su cable de entrada esté conectado a la conexión de pared para cable/antena correcta dentro de la casa rodante.Asegúrese de que el cable coaxial interno de la casa rodante esté conectado al puerto correcto.
Mala recepción de TV cable/satelitalAsegúrese de que el amplificador para antena esté desactivado al usar una señal de cable.Verifique que el cable entrante esté conectado correctamente a la casa rodante.Asegúrese de que la caja de splitter de TV cable esté energizada.Verifique que el cable de entrada esté conectado a la conexión de pared para cable/satélite correcta dentro de su casa rodante.Asegúrese de que el cable coaxial interno de la casa rodante esté conectado al puerto correcto.Compruebe que la antena parabólica no esté obstruida.
El televisor se apagaEstá configurado el temporizador de apagado automático (Sleep Timer).Se ha cortado la alimentación.
La imagen del dispositivo AV conectado se ve en blanco y negroRevise las conexiones de video tanto el televisor como en el dispositivo de AV conectado. Asegúrese de que los colores coincidan entre los conectores machos y hembras: verde (Y), azul (Pb/Cb) y rojo (Pr/Cr) para conexión por componentes, y amarillo (VIDEO) para conexión compuesta.Asegúrese de que todos los cables están firmemente conectados.

Especificaciones
Furrion FDUF43CBR - Resolución de problemas - 1

MODELO, DIMENSIÓN Y RESOLUCIÓN

Modelo de televisorDimensión sin soporte (Largo x Alto x Ancho)Resolución máx.
FDUP43CBR 39^3/4" × 23^7/8" × 3^3/4" (1010 × 605 × 96 mm) 3840 x 2160@ 60 Hz UHD
FDUF43CBR
FDUP49CBR 44^11/16" × 26^13/16" × 3^7/8" (1135 × 680 × 98 mm)
FDUF49CBR
FDUP55CBR 50^3/16" × 29^3/4" × 4^3/16" (1274 × 756 × 105 mm)
FDUF55CBR
FDUP65CBR 59^1/16" × 34^7/8" × 3^7/8" (1499 × 885 × 97 mm)
FDUF65CBR

CONEXIONES DE ENTRADA Y SALIDA

ModeloL-AUDIO OUT-RIR ExtCoaxial OutL-AUDIO IN-REntrada de video por componentesEntrada de video por componentes YP_BP_R Entrada de videoEntrada HDMIEntrada VGA (PC)Entrada de audio (PC)Entrada RFUSB
FDUP43CBR FDUP49CBR FDUP55CBR FDUP65CBR FDUF43CBR FDUF49CBR FDUF55CBR FDUF65CBR1111 x izquierda (blanco) 1 x derecha (rojo)1 x amarillo/verde*31111
1 x azul 1 x rojo

Especificaciones

Furrion FDUF43CBR - Especificaciones - 1

text_image 16" 406.5 mm 7½" 200 mm 16½" 406.5 mm 8½/16" 226.5 mm 7½" 200 mm 7½" 178.5 mm

Limpieza del televisor

Quite cualquier depósito de suciedad y sales de la unidad, teniendo cuidado de enjuagar el paño frecuentemente para evitar rayones en el televisor o superficie de la pantalla. Evite usar químicos, abrasivos o solventes fuertes al limpiar la superficie de la unidad.

  • Si hay nieve o hielo sobre la superficie del televisor, utilice un cepillo suave y una toalla para quitar la nieve y el hielo de la unidad.
  • Limpieza del panel de LED: Con el televisor apagado, limpie suavemente la superficie del panel de la pantalla usando un paño de microfibra, algodón o franela humedecido (con agua). (No use pañuelos, alfombras, esponjas o toallas de papel, ya que podrían dañar la pantalla y dejar pelusas). Si el panel de LED está muy sucio, puede mezclar partes iguales de alcohol isopropílico y agua destilada en una botella pulverizadora limpia, rociar la mezcla sobre el paño (no rociar la solución directamente sobre el panel) y limpiar suavemente el panel.
  • Cuando el televisor no esté en uso, manténgalo cubierto con el cobertor de TV Furrion a prueba de intemperie. La funda está diseñada para proteger el panel de LED de los dañinos rayos UV de la luz solar directa, la entrada de agua y evita que los objetos que arrastra el viento rayen la superficie del televisor. Para solicitar un cobertor de TV Furrion a prueba de intemperie, puede ponerse en contacto con el distribuidor autorizado o puede comprarla en el sitio web de Furrion.

FURRION

©2007-2019 Furrion Ltd. Furrion® y el logotipo de Furrion y son marcas comerciales con licencia de uso de Furrion Ltd. y están registradas en los Estados Unidos y en otros países.

FURRION.COM

Índice Haga clic en un título para acceder a él
Asistente de manual
Impulsado por Anthropic
Esperando tu mensaje
Información del producto

Marca : Furrion

Modelo : FDUF43CBR

Categoría : TELEVISOR
