MANUAL DE USUARIO WG649.9 WORX

¡ADVERTENCIA! Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www.P65Warnings.ca.gov.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA –Al utilizar este producto, tome siempre las precauciones básicas, incluidas las siguientes:

1. Lea todas las instrucciones antes de usar el

2. Para reducir el riesgo de lesiones, es preciso

vigilar atentamente si se usa el producto cerca de niños.

3. Es necesario saber cómo parar rápidamente

el producto y parar hemorragias. Estar familiarizado con los mandos.

4. Estar atento, prestar atención a lo que se está

5. No ponga en funcionamiento el producto

si está cansado o está bajo la influencia de alcohol o drogas.

6. Mantenga la zona de trabajo libre de personas.

7. No sobrecargar o colocar sobre un soporte

inestable. Mantener el equilibrio en todo momento.

8. Seguir las instrucciones de mantenimiento

especificadas en el manual.

ADVERTENCIA - Riesgo de inyección o lesiones – no dirigir el chorro directamente sobre personas.

10. No rocíe el aparato y cableado eléctrico.

CONSERVE ESTAS INSTRUCCIONES.

ADVERTENCIAS DE SEGURIDAD

PARA LAS HERRAMIENTAS DE

JARDINERÍA A BATERÍA

1. Evite el encendido inadvertido. Asegúrese que

el interruptor esté en la posición de apagado antes de conectar el paquete de batería, al levantar o transportar el aparato. Transportar el aparato con su dedo sobre el interruptor o energizar el aparato que tenga el interruptor encendido provoca accidentes.

2. Desconecte el paquete de batería del aparato

antes de realizar cualquier ajuste, cambiar los accesorios, o guardar el aparato. Tales medidas preventivas de seguridad reducen el riesgo de encender el aparato por accidente.

3. Recargue únicamente con el cargador

especificado por Worx. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería.

4. Use los electrodomésticos sólo con paquetes

de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede crear un riesgo de lesiones e incendios.

5. Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan establecer una conexión de una terminal a otra. Poner en corto las terminales de la batería puede causar quemaduras o un incendio.

6. Bajo condiciones de abuso, puede expulsarse

líquido de la batería; evite el contacto. Si ocurre contacto accidentalmente, lave con agua. Si el líquido entra en contacto con los ojos, busque ayuda médica adicional. El líquido expulsado de la batería puede causar irritación o quemaduras.

7. No use un paquete de batería o aparato

dañado o modificado. Las baterías dañadas o modificadas pueden presentar un comportamiento impredecible que puede provocar un incendio, una explosión o un riesgo de lesiones.

8. No exponga la batería o el artefacto al fuego

ni a temperaturas excesivas. La exposición al fuego o la temperatura por encima de 130°C pueden causar una explosión.

9. Siga todas las instrucciones de carga y

no cargue la batería o el dispositivo fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

10. Pida que una persona de reparación calificada

dé servicio usando únicamente partes de reemplazo idénticas. Esto garantizará que se mantenga la seguridad del producto.

11. No modifique ni intente reparar el aparato o el

paquete de baterías (conforme sea aplicable), excepto como se indica en las instrucciones de uso y cuidado. ADVERTENCIAS GENERALES

DE SEGURIDAD PARA LA

BATERÍA a) No desensamble, abra o triture el paquete de batería. b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol. c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito28 Lavador A Presión Portátil Inalámbrico ES entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios. d) No retire el paquete de la batería de su empaque original hasta que se requiera para el uso. e) No someta el paquete de batería a impacto mecánico. f) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica. g) Observe las marcas positiva (+) y negativa (–) en la parte posterior de la batería y el equipo para asegurar su uso correcto. h) No use ningún paquete de batería que no esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños. j) Busque atención médica de inmediato si se ingiere una celda o una batería. k) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo. l) Mantenga el paquete de batería limpio y seco. m) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian. n) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga. o) No deje el paquete de batería en carga prolongada cuando no esté en uso. p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (68°F ± 9°F). r) Cuando deseche los paquetes de batería, mantenga los paquetes de batería de diferentes sistemas electromecánicos separados entre sí. s) Recargue únicamente con el cargador especificado por Worx. No use cargadores que no sean los específicamente suministrados para uso con el equipo. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería. t) Conserve la literatura el producto original para referencia futura. u) Sólo use el paquete de batería en la aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo

cuando no esté en uso. w) Deséchelo adecuadamente. SÍMBOLOS Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones. Advertencia Batería de iones de litio. La batería deberá reciclarse. Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. No arrojar al fuego Las baterías pueden entrar al ciclo de agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías de desperdicio como desperdicio municipal sin clasificar. POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1.800-822-8837 para acceder al servicio gratuito que realizará el desecho correcto de la batería.29 Lavador A Presión Portátil Inalámbrico ES *No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar. Consulte la tabla de ACCESORIOS para revisar las opciones incluidas con varios modelos del producto. Visite worx.com para aprender más sobre estas opciones de accesorios disponibles.

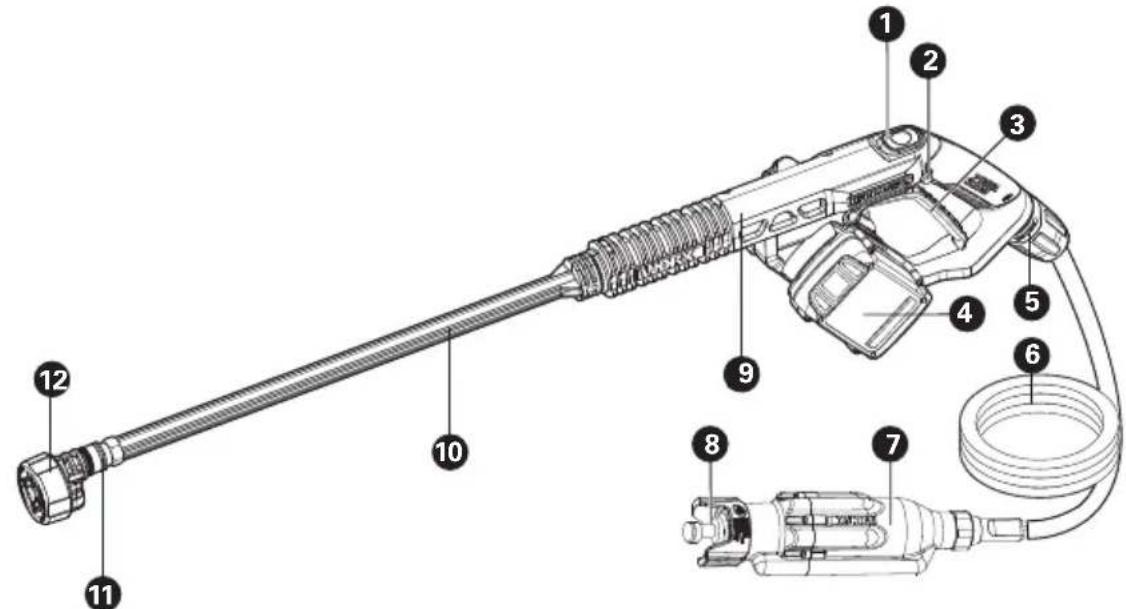

Lavador A Presión Portátil Inalámbrico ES

1. INTERRUPTOR DE AJUSTE DE PRESIÓN

5. ADAPTADOR DEL CABLE

8. ADAPTADOR DE MANGUERA

9. BOQUILLA DE PRESIÓN

10. LANZA DE LAVADO A PRESIÓN

11. ADAPTADOR DE BOQUILLA

17. SUJETADOR DE MANGUERA

20. ADAPTADOR DE CONEXIÓN RÁPIDA

21. BOTELLA DE JABÓN *

24. LANZA DE EXTENSIÓN*

25. ADAPTADOR DE CONEXIÓN RÁPIDA DE PIVOTE*

Lavador A Presión Portátil Inalámbrico ES

WG649 WG649.9 Tensión de cargador 120 V~60 Hz / Tensión 40 V Máx. (2x20 V Máx.)** Alta / Baja (en base a una manguera de jardín conectada) Presión nominal Máx.725 psi / 435 psi Velocidad máxima de flujo de agua 1.2 gpm Presión máxima de agua de entrada 87 psi (0.6 MPa) Altura de succión máx. 5 ft. Temperature de agua máx. 122° Fahrenheit Tipo de batería Lithium-ion / Modelo de batería WA3578 (4.0 Ah) / Modelo del cargador WA3884 / Clasificación de voltaje del cargador Entrada: 120 V~60 Hz, 100 W Salida: 20 V , 2.0 A

Tiempo de carga (aprox.) Baterías 4.0Ah(1 pieza) 4.0Ah (2 piezas) 1 hr 2 hrs

Peso (parte portátil) 2.5 kg (5.5 lbs) 1.1 kg (2.4 lbs) Peso (unidad entera) 5.2 kg (11.5 lbs) 3.8 kg (8.4 lbs) **Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20 V. El voltaje nominal es 18 V. ACCESORIOS WG649 WG649.9 Manguera del cable 15 pies (4.5 m) 1 1 Manguera extraíble 20 pies (6 m) 1 1 Paquete de baterías*** (WA3578) 2 / Cargador (WA3884) 1

Boquilla de rocío múltiple 1 1 Lanza de lavado a presión 1 1 Cepillo (WA4048) / / Botella de jabón (WA4036) / / Adaptador de conexión rápida (WA4017) 1 1 Boquilla de turbo (WA4037) / / Lanza de extensión (WA4012) / / Adaptador de conexión rápida de pivote (WA4039) / / Depurador de automóvil/barco (WA1820) / / Depuraador de superficies duras (WA1821) / / Cepillo para patios (WA1800) / / Enganche 1 1 Cepillo de limpieza giratorio (WA4042) / / *** Utilice únicamente el siguiente tipo y tamaño de batería: WA3578. Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los accesorios en el embalaje del producto, consultando a un distribuidor de Worx o en nuestro sitio Web: www.worx.com.32 Lavador A Presión Portátil Inalámbrico ES

INSTRUCCIONES DE USO

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones. ENSAMBLE & FUNCIONAMIENTO

ANTES DE LA OPERACIÓN

Instalación de paquete de batería NOTA: Esta podadora sólo operará con las 2 baterías instaladas. Por favor siempre use dos baterías con la misma capacidad y cargue completamente las dos baterías. Cuando utilice dos baterías con diferente cantidad de energía, la máquina sólo funcionará con el denominador común inferior. Vea la Fig.

Extracción de paquete de batería Vea la Fig.

Cargando la batería NOTA: El paquete de batería se envía descargado. La batería se debe cargar completamente antes de podar por primera vez. Siempre cargue completamente las dos baterías al mismo tiempo. Se pueden encontrar más detalles en el manual del WA3884. Vea la Fig.

ENSAMBLE Conexión de lanza de lavado a presión a boquilla de potencia NOTA: Cuando la conecte, alinee las dos proyecciones sobre la lanza con las ranuras de la boquilla de presión como se muestra en la Fig. B. Vea la Fig. B Conexión de boquilla de rocío múltiple NOTA: Cuando conecte, intente jalar suavemente la boquilla para asegurarse que esté bloqueada en su posición firmemente. Vea la Fig. C Conexión de la manguera del cable a la boquilla de potencia Vea la Fig.

Separar la manguera del cable Vea la Fig.

Conexión de la manguera de extracción al motor de la bomba NOTA: Después que se conecte la manguera, revise la conexión jalando suavemente sobre la manguera. No se debe desconectar. ADVERTENCIA: No se recomienda conectar la manguera extraíble a su manguera de jardín o a la llave de su casa. Vea la Fig.

Desconexión de manguera de extracción Vea la Fig.

NOTA: Hay tres opciones para usar esta lavadora: Opción 1 Coloque el motor de la bomba directamente en un balde de agua. Vea la Fig. F Opción 2 Conecte la manguera de extracción suministrada al extremo del motor de la bomba para extraer de cualquier fuente de agua dulce (río, lago, estanque, balde de agua, etc.) Vea la Fig. G Opción 3 Conecte una manguera de jardín estándar (no suministrada) con un adaptador de conexión rápida Vea la Fig. H1,H2 OPERACIÓN Indicador de energía de la batería en la máquina Consulte los detalles en la parte

Vea la Fig. I Ajuste de presión So boquilla de potencia tiene dos modos de presión, Alto y Bajo, que entregan diferentes ajustes de presión por modo. Vea la Fig. J Selección de patrón de boquilla NOTA: Elija un patrón de boquilla adecuado de acuerdo con su trabajo. Patrones de rocío de 0

son aplicables para limpieza. ADVERTENCIA: No cambie el patrón de boquilla cuando la herramienta esté encendida debido a una potencial fuga de agua temporal. Asegúrese que el símbolo de patrón de la boquilla se alinee con la marca indicadora en la herramienta, de otra manera la boquilla tendrá fuga y no habrá suficiente presión. Vea la Fig. K1, K233 Lavador A Presión Portátil Inalámbrico ES Inicio NOTA: Durante el primer uso, necesita vaciar el aire de la manguera, colocar la boquilla de presión debajo del nivel de la cintura (< 5 pies /

1.5 m), después conecte la lanza de

lavado a presión y ajústela en alta presión. No comience a trabajar hasta que el agua suba a lo largo de la manguera y rocíe hacia afuera. Esto podría tomar hasta 30 segundos o más dependiendo de la fuente de agua fresca. NOTA: Si se acumula aire dentro de la manguera o bomba, la presión de agua disminuirá. Primero, vuelva a arrancar la máquinam entonces se liberará aire a través de la boquilla de rocío múltiple junto con cualquier exceso de agua. Vea la Fig. L Limpieza ADVERTENCIA: No conecte la máquina a suministros de agua que estén sucios, oxidados, lodosos, o corrosivos. (Incluyendo líquidos de limpieza de ventanas, alimentos para plantas, o fertilizantes, etc.) NOTA: Se recomienda usar el modo de alta presión para limpieza. No se recomienda para uso con agua salada, enjuague de inmediato con agua fresca para el mantenimiento apropiado. Vea la Fig. M1,M2 ESTADO DE BATERÍA (Vea la Fig. I) Antes de comenzar o después del uso, presione el botón junto a la luz indicadora de encendido en la máquina para verificar la capacidad de la batería. Durante la operación, la capacidad de la batería se indicará automáticamente mediante el indicador de alimentación de la batería. El indicador detecta y muestra constantemente el estado de la batería de la siguiente manera. Para la máquina con 2 paquetes de baterías con diferente potencia, la luz indicadora de encendido muestra el estado de la batería con la batería con menor carga. Estado de indicador de energía de batería Condición de batería Se iluminan cinco luces verdes(

Las dos baterías están en una condición completamente cargada. Dos, tres o cuatro luces verdes están iluminadas. Las dos baterías tienen carga restante. Mientras más luces estén iluminadas, mayor es la capacidad de la batería. Sólo se ilumina una

) luz verde. El nivel de la batería de por lo menos un paquete de batería es muy bajo. Por favor revise y cargue el paquete de batería. No hay ninguna luz iluminada. Por lo menos una batería no está instaada completamente o la batería está defectuosa. Sólo una luz parpadea dos veces por ciclo. Por lo menos una batería está bastante descargada (consulte la condición de carga de la batería), por favor recargue las dos baterías a la vez antes de Volver a usar o guardar. Sólo una luz parpadea tres veces por ciclo. Por lo menos una batería está caliente, espere que se enfríe antes de Volver a comenzar. Sólo una luz parpadea cuatro veces por ciclo. La máquina está sobrecargada.

CONEXIÓN DE ACCESORIOS

Varios accesorios se suministraron con este producto y se requieren para uso en diferentes aplicaciones. No intente usar la limpiador sin una lanza o ningún accesorio conectado.

1. Botella de jabón (WA4036, se venden por

separado) La botella de jabón proporciona espuma detergente para limpieza más profunda de suciedad. Se usa junto con la boquilla de presión o la lanza de extensión (WA4012). (Vea la Fig. N1, N2) NOTA: Asegúrese que la máquina esté conectada a la Fuente de agua antes de usar la botella de jabón.

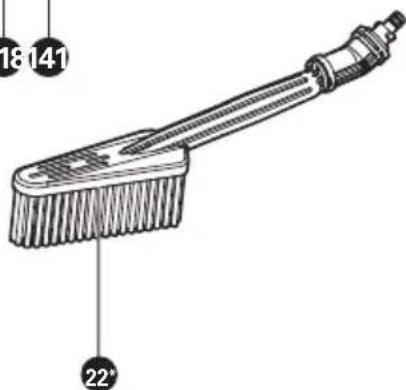

2. Cepillo (WA4048, se venden por separado)

El cepillo es para limpieza de automóviles, botes, motocicletas, etc. Se usa junto con la boquilla de presión o la lanza de extensión (WA4012). (Vea la Fig. O1, O2)

3. Boquilla de turbo (WA4037, se venden por

separado) La boquilla de turbo descarga 360° de agua giratoria, que limpia una mayor área que el patrón de agua de 0° durante el mismo periodo de tiempo. Adecuada con la lanza de extensión instalada en la HYDROSHOT

. Se recomienda usarla con el ajuste34 Lavador A Presión Portátil Inalámbrico ES de alta presión (Vea la Fig. P1, P2)

4. Adaptador de conexión rápida de pivote

(WA4039, se venden por separado) El Adaptador de conexión rápida de pivote permite que las puntas de limpieza a presión se ajusten completamente hasta 180° en cualquier dirección. Ideal para limpiar alrededor de áreas difíciles de alcanzar. Adecuado para el limpiador a presión HYDROSHOT

y boquilla de rocío múltiple. (Vea la Fig. Q1, Q2)

5. Cepillo de limpieza giratorio (WA4042, se

venden por separado) El accesorio de cepillo de limpieza giratorio se conecta fácilmente en la herramienta para limpiar superficies sensibles y alrededor de espacios estrechos. Adecuado para el limpiador a presión HYDROSHOT

con/sin la lanza de extensión instalada. (Vea la Fig. R)

6. Depurador de automóvil/barco (WA1820, se

venden por separado) El accesorio de trapeador giratorio impulsado por agua se ajusta fácilmente a la herramienta para limpiar superficies. Adaptado para el limpiador portátil HYDROSHOT™ sin lanzas instaladas. (Ver la Fig. S, T, U) El cabezal de trapeador suave es aplicable para superficies sensibles.

7. Depuraador de superficies duras (WA1821,

se venden por separado) El accesorio de trapeador giratorio impulsado por agua se ajusta fácilmente a la herramienta para limpiar superficies. Adaptado para el limpiador portátil HYDROSHOT™ sin lanzas instaladas. (Ver la Fig. S, T, U) El trapeador de cerdas duras es aplicable para limpiar superficies duras (no recomendado para automóviles). 8.Cepillo para patios (WA1800, se venden por separado) El cepillo para patios se ajusta fácilmente a la herramienta para limpiar superficies. Adecuado para el limpiador de energía portátil Hydroshot ™ sin lanza instalada. (Ver Fig. V1, V2). Este cepillo es aplicable para una serie de trabajos de limpieza desde el porche hasta el patio, entradas y cubiertas, botes, adoquines, ladrillos, barbacoas y otras. MANTENIMIENTO Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. Revise el producto respecto a partes dañadas o desgastadas antes de cada uso. No lo opere si encuentra partes dañadas o desgastadas. Póngase en contacto con su proveedor o fabricante respecto a partes de reemplazo. Mantenimiento de filtro de manguera Retire el filtro de manguera de ésta y retire el colador. Enjuague las partes con agua limpia antes de volver a ensamblar. (Vea la Fig. W1, W2) Mantenimiento de la pantalla del filtro de la bomba Retire el adaptador de manguera paar llegar a la pantalla de filtro. (Vea la Fig. X1, X2) Enjuague las partes con agua limpia antes de volver a ensamblar. NOTA: Cuando vuelva a apretar el adaptador rápido de manguera, por favor apriételo firmemente. De otra manera, puede no succionar agua para una operación adecuada. ADVERTENCIA: Cualquier otro servicio debe ser realizado por un representante de servicio autorizado. LIMPIEZA/ ALMACENAMIENTO Antes de almacenar, drene completamente toda el agua de la máquina y la manguera. Limpie el alojamiento de plástico moldeado de la máquina con un cepillo suave y tela limpia. No use agua, solventes o pulidores. Guarde la máquina en un lugar seco - fuera del alcance de los niños. No coloque objetos encima de la máquina. La manguera del cable y la manguera de extracción se pueden almacenar con los enganches. (Ver la Fig. Y1,Y2) Guarde la máquina y los accesorios en un lugar libre de escarcha.35 Lavador A Presión Portátil Inalámbrico ES

SOLUCIÓN DE PROBLEMAS

Problemas Posibles causas Acción La máquina se apaga, pero no succiona agua o no hay suficiente presión. La boquilla de presión está demasiado arriba de la superficie de la fuente de agua. Baje la máquina a menos de 5pies/1.5m. La manguera de jardín del usuario no está bien conectada a la máquina. Revise y vuelva a conectar la manguera de jardín firmemente. (Vea la Fig. H2) La pantalla del filtro de la bomba está bloqueada. ( Vea la Fig. X1, X2) Limpie la pantalla de filtro regularmente. La bomba, manguera, u otras partes están congeladas debido a las temperaturas externas. Espere que la bomba, la manguera u otras partes se descongelen. Torcedura de manguera. Enderece la manguera. Se podría succionar aire adicional dentro de la máquina. Si se acumula aire dentro de la manguera o bomba, la presión de agua disminuirá. Primero, vuelva a arrancar la máquina, y después se liberará aire a través de la boquilla de rocío múltiple junto con agua. Fugas de boquilla de rocío múltiple. El patrón de la boquilla no rocía correctamente. Asegúrese que el símbolo del patrón de la boquilla se alinee con la marca del indicador en la herramienta. El clavo de fijación de la boquilla de rocío múltiple se afloja. Apriétela con una llave hexagonal. Aire acumulado dentro de la manguera o bomba. Continúe operando la máquina por un tiempo hasta que la fuga se detenga. La presión de salida se incrementa repentinamente. La boquilla de rocío múltiple está bloqueada. Reemplace con una boquilla de rocío múltiple nueva. La máquina drena el agua después de detenerse. Hay agua restante en la lanza y la bomba después de detenerse. Drene toda el agua completamente antes de almacenar. El accesorio de jabón no puede rociar el detergente. Bloqueo en la botella de jabón. Límpiela con agua limpia. La máquina no está conectada a la Fuente de agua. Conecte a la fuente de agua antes de encender la máquina. La máquina no arranca. El paquete de batería no está bien conectado. Vuelva a instalar el paquete de batería. El paquete de batería está vacío. Reemplace con un paquete de batería nuevo o recargue el paquete de batería. Batería defectuosa. Reemplace la batería. La presión de la máquina no es consistente. Se podría succionar aire adicional dentro de la máquina. Revise la conexión entre el adaptador de la manguera y la manguera. Está en un ajuste de baja presión. No se necesita ninguna acción. La máquina se detiene automáticamente. El paquete de la batería está vacío. Reemplace con un paquete de batería nuevo o recargue el paquete de batería. La boquilla de rocío múltiple está bloqueada. Se activa la protección de corriente. Retire la boquilla de rocío múltiple y encienda la máquina. Si la máquina funciona normalmente, reemplace con una boquilla de rocío múltiple nueva. La máquina no extraerá agua después de mucho tiempo de almacenamiento. Se podría aspirar aire adicional en la máquina. Conecte la máquina a la fuente de agua y, a continuación, enciéndala.www.worx.com Copyright © 2020, Positec. All Rights Reserved. Copyright © 2020, Positec. Tous droits réservés. © Derechos reservados 2020, Positec. Todos los derechos reservados. AR01501101
