MANUAL DE USUARIO HydroShot WG620.5 WORX

Lavador A Presión Portátil Inalámbrico

SEGURIDAD DEL PRODUCTO

¡ADVERTENCIA! Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www.P65Warnings.ca. gov.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA –Al utilizar este producto, tome siempre las precauciones básicas, incluidas las siguientes:

1. Lea todas las instrucciones antes de usar el producto.

2. Para reducir el riesgo de lesiones, es preciso vigilar

atentamente si se usa el producto cerca de niños.

3. Es necesario saber cómo parar rápidamente el

producto y parar hemorragias. Estar familiarizado con los mandos.

4. Estar atento, prestar atención a lo que se está

5. No ponga en funcionamiento el producto si está

cansado o está bajo la influencia de alcohol o drogas.

6. Mantenga la zona de trabajo libre de personas.

7. No sobrecargar o colocar sobre un soporte inestable.

Mantener el equilibrio en todo momento.

8. Seguir las instrucciones de mantenimiento

especificadas en el manual.

ADVERTENCIA - Riesgo de inyección o lesiones – no dirigir el chorro directamente sobre personas.

10. No rocíe el aparato y cableado eléctrico.

CONSERVE ESTAS INSTRUCCIONES.

ADVERTENCIAS DE SEGURIDAD PARA LAS

HERRAMIENTAS DE JARDINERÍA A BATERÍA

1. Evite el encendido inadvertido. Asegúrese que el

interruptor esté en la posición de apagado antes de conectar el paquete de batería, al levantar o transportar el aparato. Transportar el aparato con su dedo sobre el interruptor o energizar el aparato que tenga el interruptor encendido provoca accidentes.

2. Desconecte el paquete de batería del aparato antes

de realizar cualquier ajuste, cambiar los accesorios, o guardar el aparato. Tales medidas preventivas de seguridad reducen el riesgo de encender el aparato por accidente.

3. Recargue únicamente con el cargador especificado

por Worx. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería.

4. Use los electrodomésticos sólo con paquetes de

baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede crear un riesgo de lesiones e incendios.

5. Cuando la batería no esté en uso, manténgala alejada

de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan establecer una conexión de una terminal a otra. Poner en corto las terminales de la batería puede causar quemaduras o un incendio.

6. Bajo condiciones de abuso, puede expulsarse líquido

de la batería; evite el contacto. Si ocurre contacto accidentalmente, lave con agua. Si el líquido entra en contacto con los ojos, busque ayuda médica adicional. El líquido expulsado de la batería puede causar irritación o quemaduras.

7. No use un paquete de batería o aparato dañado o

modificado. Las baterías dañadas o modificadas pueden presentar un comportamiento impredecible que puede provocar un incendio, una explosión o un riesgo de lesiones.

8. No exponga la batería o el artefacto al fuego ni a

temperaturas excesivas. La exposición al fuego o la temperatura por encima de 130°C (265°F) pueden causar una explosión.

9. Siga todas las instrucciones de carga y no cargue

la batería o el dispositivo fuera del rango de temperatura especificado en las instrucciones. La carga incorrecta o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.

10. Pida que una persona de reparación calificada dé

servicio usando únicamente partes de reemplazo idénticas. Esto garantizará que se mantenga la seguridad del producto.

11. No modifique ni intente reparar el aparato o el

paquete de baterías (conforme sea aplicable), excepto como se indica en las instrucciones de uso y cuidado. ADVERTENCIAS GENERALES

DE SEGURIDAD PARA LA

BATERÍA a) No desensamble, abra o triture el paquete de batería. b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol. c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios. d) No retire el paquete de la batería de su empaque original hasta que se requiera para el uso. e) No someta el paquete de batería a impactoES

Lavador A Presión Portátil Inalámbrico mecánico. f) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica. g) Observe las marcas positiva (+) y negativa (–) en la parte posterior de la batería y el equipo para asegurar su uso correcto. h) No use ningún paquete de batería que no esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños. j) Busque atención médica de inmediato si se ingiere una celda o una batería. k) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo. l) Mantenga el paquete de batería limpio y seco. m) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian. n) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga. o) No deje el paquete de batería en carga prolongada cuando no esté en uso. p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (68°F ± 9°F). r) Cuando deseche los paquetes de batería, mantenga los paquetes de batería de diferentes sistemas electromecánicos separados entre sí. s) Recargue únicamente con el cargador especificado por Worx. No use cargadores que no sean los específicamente suministrados para uso con el equipo. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería. t) Conserve la literatura el producto original para referencia futura. u) Sólo use el paquete de batería en la aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo cuando

no esté en uso. w) Deséchelo adecuadamente. SYMBOLES Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones. Advertencia Batería de iones de litio. La batería deberá reciclarse. POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC-call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1.800-822-8837 para acceder al servicio gratuito que realizará el desecho correcto de la batería. No arrojar al fuego Las baterías pueden entrar al ciclo de agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías de desperdicio como desperdicio municipal sin clasificar Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. Desbloqueo BloqueoES

Lavador A Presión Portátil Inalámbrico

Lavador A Presión Portátil Inalámbrico

2. LENGÜETAS DE LIBERACIÓN DE LAS BAT

5. ADAPTADOR DE MANGUERA

6. BOQUILLA DE PRESIÓN

7. LANZA DE MEJORA DE PRESIÓN

8. ADAPTADOR DE BOQUILLA

9. BOQUILLA DE ROCÍO MÚLTIPLE

10. CLAVO DE FIJACIÓN

15. SUJETADOR DE MANGUERA

16. BOTELLA DE JABÓN

18. LIMPIADOR DE VENTANAS CON ROCIADOR

21. LANZA DE EXTENSIÓN

22. ADAPTADOR DE CONEXIÓN RÁPIDA

23. PANTALLA DE FILTRO VEA LA FIG. P2

24. ADAPTADOR DE CONEXIÓN RÁPIDA DE

• No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar. Consulte la tabla de ACCESORIOS para revisar las opciones incluidas con varios modelos del producto. Visite worx.com para aprender más sobre estas opciones de accesorios disponibles.

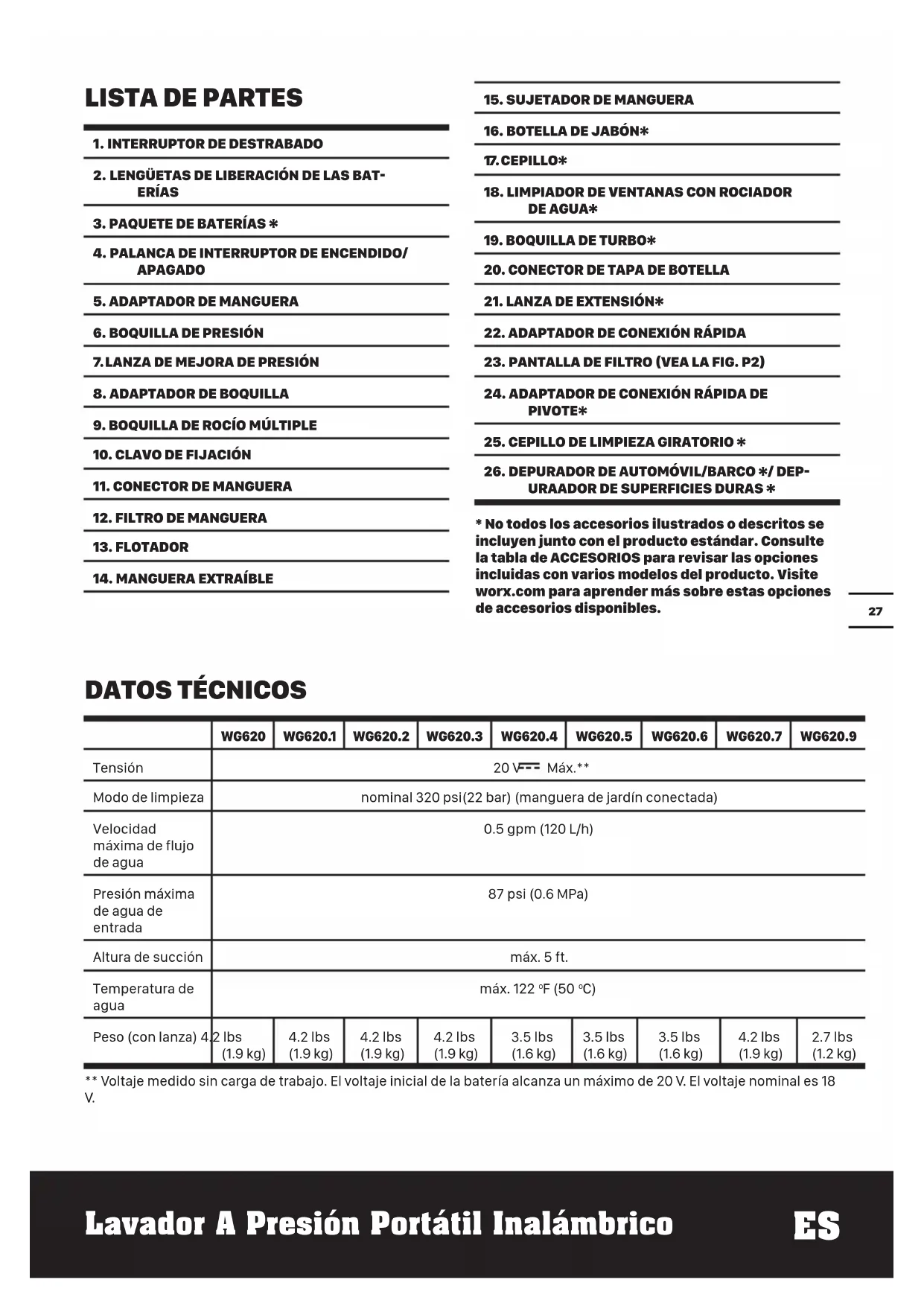

WG620 WG620.1 WG620.2 WG620.3 WG620.4 WG620.5 WG620.6 WG620.7 WG620.9 Tensión 20 V Máx.** Modo de limpieza nominal 320 psi(22 bar) (manguera de jardín conectada) Velocidad máxima de flujo de agua

Presión máxima de agua de entrada 87 psi (0.6 MPa) Altura de succión máx. 5 ft. Temperatura de agua máx. 122

(1.2 kg) ** Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20 V. El voltaje nominal es 18 V.ES

Lanza de mejora de presión

Boquilla de rocío múltiple

Limpiador de venta- nas con rociador de agua (WA4050) 1 / 1 / Cepillo (WA4048) 1 / 1 / Botella de jabón (WA4036) 1 1 1 1 1 / Conector de tapa de botella (WA4038) 1 1 / 1 1 1 1 / 1 Adaptador de conex- ión rápida (WA4017)

Paquete de baterías (WA3578) 1 1 1 1 / 1 Paquete de baterías (WA3575) / 1 1 1 / Cargador (WA3881) 1 1 1 1 1 / 1

argador (WA3742) / 1 1 / Lanza de extensión (WA4012)

Boquilla de turbo (WA4037) / / 1 Adaptador de conex- ión rápida de pivote (WA4039)

Sólo utilice los accesorios apropiados diseñados para esta herramienta. Puede encontrar información sobre los ac- cesorios en el embalaje del producto, consultando a un distribuidor de Worx o en nuestro sitio Web: www.worx.com. Le recomendamos que compre todos los accesorios en la tienda donde adquirió la herramienta. Seleccione los que más convengan al trabajo que intenta hacer. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle.ES

Lavador A Presión Portátil Inalámbrico

INSTRUCCIONES DE USO

NOTA Antes de usar la herramienta, lea atentamente el manual de instrucciones. ENSAMBLE & FUNCIONAMIENTO

ANTES DE LA OPERACIÓN

Instalación de paquete de batería Vea la Fig. A1 Extracción de paquete de batería Vea la Fig. A2 Cargando la batería Se pueden encontrar más detalles en el manual del WA3881 Vea la Fig. A3 OPERACIÓN Conexión de lanza de extensión a la boquilla de presión NOTA Cuando la conecte, alinee las dos proyecciones sobre la lanza con las ranuras de la boquilla de presión como se muestra en la Fig. B. NOTA la presión máxima es 350 psi(24 bar). Es adecuado para retirar manchas fuertes. Vea la Fig. B Conexión de boquilla de rocío múltiple NOTA Cuando conecte, gire le boquilla a la izquierda y la derecha para asegurar que la boquilla esté completamente asentada en posición y jale suavemente para asegurar que esté bloqueada en su posición firmemente. Vea la Fig. C Conexión de la manguera a la boquilla de presión NOTA Después que se conecte la manguera, revise la conexión jalando suavemente sobre la manguera. No se debe desconectar. Vea la Fig. D1, D2 Conexión de su propia manguera de agua (opcional)

1. Conecte el adaptador de conexión

2. Conecte la manguera para jardín con

los conectores adecuados NOTA: Excepto para la manguera suministrada, también puede conectar la boquilla de presión a su propia manguera de agua con conectores adecuados. NOTA: Revise si falta la pantalla de filtro antes de volver a apretar el adaptador de manguera. (Fig. P1, P2) Cuando vuelva a apretar el adaptador rápido de manguera, por favor apriételo firmemente. De otra manera, puede no succionar agua para una operación adecuada. ADVERTENCIA: No se recomienda conectar la manguera extraíble a su manguera de jardín o a la llave de su casa. Vea la Fig. E, F Inicio NOTA: En el primer uso o después de un almacenamiento prolongado, se recomienda conectar el grifo o esperar varios minutos para vaciar el aire hasta que el agua suba por la manguera y salga. Vea la Fig. G Selección de patrón de boquilla NOTA: Elija un patrón de boquilla adecuado de acuerdo con su trabajo. Patrones de rocío de 0

son aplicables para limpieza y el patrón de rocío con el símbolo es el más adecuado para riego. ADVERTENCIA: No cambie el patrón de boquilla cuando la herramienta esté encendida. Vea la Fig. H Limpieza ADVERTENCIA: No conecte la máquina a suministros de agua que estén sucios, oxidados, lodosos, o corrosivos. (Incluyendo líquidos de limpieza de ventanas, alimentos para plantas, o fertilizantes, etc.) NOTA: No se recomienda para uso con agua salada, enjuague de inmediato con agua fresca para el mantenimiento apropiado. Vea la Fig. I1 Riego Vea la Fig. I2

CONEXIÓN DE ACCESORIOS

Varios accesorios se suministraron con este producto y se requieren para uso en diferentes aplicaciones. No intente usar la limpiador sin una lanza o ningún accesorio conectado.

1. Botella de jabón (WA4036, se venden por separado)

La botella de jabón proporciona espuma detergente para limpieza más profunda de suciedad. Se usa junto con la boquilla de presión o la lanza de extensión (WA4012). (Vea la Fig. J1, J2)

2. Cepillo (WA4048, se venden por separado)

El cepillo es para limpieza de automóviles, botes, motocicletas, etc. Se usa junto con la boquilla de presión o la lanza de extensión (WA4012). (Vea la Fig. K1, K2)

3. Limpiador de ventanas con rociador de agua

(WA4050, se venden por separado) La conexión rápida del limpiador de ventanas se conecta fácilmente en la herramienta para rociar agua y limpiar superficies de vidrio o azulejo. Adecuada para la lavadora a presión HYDROSHOT

o la lanza de extensión (WA4012). (Vea la Fig. L1, L2, L3, L4)

4. Conector de tapa de botella (WA4038, se venden por

separado) El accesorio de tapa de botella permite que la herramienta se conecte directamente a la mayoría de las botellas de 2 litros con aberturas de aproximadamente 1”. (NOTA: Puede no adaptarse a todas las botellas de refresco y agua consumibles) (Vea la Fig. M1, M2, M3) ADVERTENCIA: No instale el accesorio de la tapa de la botella hasta que esté listo para usarse. LasES

Lavador A Presión Portátil Inalámbrico ventilas de los accesorios fugarán líquido, si una botella está instalada, con la máquina acostada sobre una superficie.

5. Boquilla de turbo (WA4037, se venden por separado)

La boquilla de turbo descarga 360° de agua giratoria, que limpia una mayor área que el patrón de agua de 0° durante el mismo periodo de tiempo. Adecuada con la lanza de extensión instalada en la HYDROSHOT

. Se recomienda usarla con el ajuste de alta presión (Vea la Fig. N)

6. Adaptador de conexión rápida de pivote (WA4039, se

venden por separado) El Adaptador de conexión rápida de pivote permite que las puntas de limpieza a presión se ajusten completamente hasta 180° en cualquier dirección. Ideal para limpiar alrededor de áreas difíciles de alcanzar. Adecuado para el limpiador a presión HYDROSHOT

y boquilla de rocío múltiple. (Vea la Fig. Q1, Q2)

7. Cepillo de limpieza giratorio (WA4042, se venden por

separado) El accesorio de cepillo de limpieza giratorio se conecta fácilmente en la herramienta para limpiar superficies sensibles y alrededor de espacios estrechos. Adecuado para el limpiador a presión HYDROSHOT

con/sin la lanza de extensión instalada. (Vea la Fig. R)

8. Depurador de automóvil/barco (WA1820, se venden

por separado) El accesorio de trapeador giratorio impulsado por agua se ajusta fácilmente a la herramienta para limpiar superficies. Adaptado para el limpiador portátil HYDROSHOT™ sin lanzas instaladas. (Ver la Fig. S1, S2) El cabezal de trapeador suave es aplicable para superficies sensibles.

9. Depuraador de superficies duras (WA1821, se venden

por separado) El accesorio de trapeador giratorio impulsado por agua se ajusta fácilmente a la herramienta para limpiar superficies. Adaptado para el limpiador portátil HYDROSHOT™ sin lanzas instaladas. (Ver la Fig. S1, S2) El trapeador de cerdas duras es aplicable para limpiar superficies duras (no recomendado para automóviles)

MANTENIMIENTO Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. Revise el producto respecto a partes dañadas o desgastadas antes de cada uso. No lo opere si encuentra partes dañadas o desgastadas. Póngase en contacto con su proveedor o fabricante respecto a partes de reemplazo. Mantenimiento de filtro de manguera Retire el filtro de manguera de ésta y retire el colador. Enjuague las partes con agua limpia antes de volver a ensamblar. (Vea la Fig. O1, O2) Mantenimiento de pantalla de filtro Retire el adaptador de manguera paar llegar a la pantalla de filtro. (Vea la Fig. P1, P2) Enjuague las partes con agua limpia antes de volver a ensamblar. NOTA: Cuando vuelva a apretar el adaptador rápido de manguera, por favor apriételo firmemente. De otra manera, puede no succionar agua para una operación adecuada. ADVERTENCIA: Cualquier otro servicio debe ser realizado por un representante de servicio autorizado. LIMPIEZA ALMACENAMIENTO Antes de almacenar, drene completamente toda el agua de la máquina y la manguera. Limpie el alojamiento de plástico moldeado de la máquina con un cepillo suave y tela limpia. No use agua, solventes o pulidores. Guarde la máquina en un lugar seco - fuera del alcance de los niños. No coloque objetos encima de la máquina. Guarde la máquina y los accesorios en un lugar libre de escarcha.ES

Lavador A Presión Portátil Inalámbrico

SOLUCIÓN DE PROBLEMAS

Problemas Posibles causas Acción La máquina se apaga, pero no succiona agua o no hay suficiente presión. La boquilla de presión está demasiado arriba de la superficie de la fuente de agua. Baje la máquina a menos de 5pies/1.5m. El filtro de la manguera está bloqueado. Retire el filtro de manguera y enjuague las partes con agua limpia. (Vea la Fig. O1, O2) La manguera de jardín del usuario no está bien conectada a la máquina. Revise y vuelva a conectar la manguera de jardín firmemente. (Vea la Fig. F) Se afloja el adaptador de la manguera. Apriete el adaptador de manguera firmemente con una llave. Falta la pantalla del filtro. (Vea la Fig. P1, P2) Póngase en contacto con el agente de servicio Worx para obtener una pantalla de filtro. La pantalla de filtro está bloqueada. (Vea la Fig. P1, P2) Limpie la pantalla de filtro regularmente. La bomba, manguera, u otras partes están congeladas debido a las temperaturas externas. Espere que la bomba, la manguera u otras partes se descongelen. Torcedura de manguera. Enderece la manguera. Fugas de boquilla de rocío múltiple. El patrón de la boquilla no rocía correctamente. Asegúrese que el símbolo del patrón de la boquilla se alinee con la marca del indicador en la herramienta. El clavo de fijación de la boquilla de rocío múltiple se afloja. Apriétela con una llave hexagonal. La presión de salida se incrementa repentinamente. La boquilla de rocío múltiple está bloqueada. Reemplace con una boquilla de rocío múltiple nueva. La máquina drena el agua después de detenerse. Hay agua restante en la lanza y la bomba después de detenerse. Drene toda el agua completamente antes de almacenar. El accesorio de jabón no puede rociar el detergente. Bloqueo en la botella de jabón. Límpiela con agua limpia. La máquina no arranca. El paquete de batería no está bien conectado. Vuelva a instalar el paquete de batería. El paquete de batería está vacío. Reemplace con un paquete de batería nuevo o recargue el paquete de batería. Batería defectuosa. Reemplace la batería. La presión de la máquina no es consistente. Se podría succionar aire adicional dentro de la máquina. Revise la conexión entre el adaptador de la manguera y la manguera. Está en un ajuste de baja presión. No se necesita ninguna acción. La máquina se detiene automáticamente. El paquete de la batería está vacío. Reemplace con un paquete de batería nuevo o recargue el paquete de batería. La boquilla de rocío múltiple está bloqueada. Se activa la protección de corriente. Retire la boquilla de rocío múltiple y encienda la máquina. Si la máquina funciona normalmente, reemplace con una boquilla de rocío múltiple nueva. La máquina no extraerá agua después de mucho tiempo de almacenamiento. Se podría aspirar aire adicional en la máquina. Conecte la máquina a la fuente de agua y, a continuación, enciéndala.www.worx.com Copyright © 2020, Positec. All Rights Reserved. Copyright © 2020, Positec. Tous droits réservés. © Derechos reservados 2020, Positec. Todos los derechos reservados. AR01498907
