Tipo de producto	Ducha solar
Marca	GRE
Modelo	DSPS35
Materiales principales	ABS, PVC, PA6, caucho, latón Hpb59-1, acero inoxidable sus304, TPE
Presión de agua recomendada	3,5 bares (3 bares en uso normal)
Temperatura máxima del agua	Puede alcanzar 60 °C en clima cálido
Tipo de alimentación	Solar (calentamiento por radiación solar)
Instalación	Exterior, sobre una superficie soleada y estable (losas o plataforma)
Resistencia al hielo	No, debe vaciarse y guardarse en interior en invierno
Uso en condiciones de tormenta	Prohibido
Tiempo de llenado inicial	4 a 5 minutos
Funciones principales	Ducha exterior calentada por energía solar, ajuste de temperatura con mando
Mantenimiento habitual	Limpieza de depósitos de cal, vaciado antes de heladas, limpieza inicial con agua jabonosa
Piezas de repuesto	Lista completa proporcionada en el manual (más de 40 piezas listadas)
Garantía	2 años en los países de la Unión Europea
Precauciones de seguridad	No tocar la superficie en clima cálido (riesgo de quemaduras), supervisión de niños, vaciar por debajo de 3 °C

Preguntas frecuentes - DSPS35 GRE

¿Cómo instalar correctamente la ducha solar DSPS35?

Elija un lugar soleado y estable. Fije la base a las losas o a una plataforma con los pernos de expansión suministrados (taladro de 12 mm). Monte las piezas según la ilustración del manual, asegurándose de que todas las tuercas estén cubiertas con cinta selladora (10 a 15 vueltas en sentido horario). Todos los dispositivos y el cabezal de la ducha deben estar orientados en la misma dirección.

¿Qué presión de agua se recomienda para la ducha solar?

La presión de agua recomendada es de 3,5 bares, con una presión habitual de 3 bares (3 kg).

¿Qué temperatura máxima puede alcanzar el agua?

En clima cálido, el agua puede alcanzar hasta 60 °C. Se recomienda ajustar la temperatura con el mando (D) para evitar quemaduras.

¿Debo vaciar la ducha solar en invierno?

Sí, este producto no resiste las heladas. En invierno, cierre el grifo, retire la manguera, gire el selector a HOT para vaciar, luego afloje los tornillos de la parte inferior para drenar el agua restante. Después de limpiar y secar, guárdela en un lugar seco, protegido de las heladas.

¿Por qué el agua sigue saliendo después de cerrar el grifo?

Puede persistir un ligero goteo durante 10 a 15 segundos después del cierre debido a la dilatación de los tubos negros calentados. Es normal y el goteo se detiene por sí solo.

¿Cómo proceder al primer uso?

Llene la ducha en posición HOT para purgar el aire. Abra el grifo y espere 4 a 5 minutos. Una vez que el agua salga por el cabezal, cierre en posición CLOSED. Para eliminar el olor a plástico y aceite, deje correr el agua unos minutos y limpie las piezas internas con agua jabonosa antes del primer uso.

¿Se puede usar la ducha solar en condiciones de tormenta?

No, está formalmente prohibido usar la ducha solar en condiciones de tormenta debido a los riesgos de rayos.

¿Cómo limpiar los depósitos de cal en la ducha?

Detenga el suministro de agua antes de desmontar el cabezal o el rociador. Limpie los depósitos de cal con un desincrustante suave. Siga las instrucciones del manual para el reensamblaje.

¿Pueden los niños usar la ducha solar?

Sí, pero solo bajo la supervisión de un adulto debido a los riesgos de quemaduras y al uso de agua caliente.

¿Cuál es la duración de la garantía y qué cubre?

La garantía es de 2 años a partir de la entrega, en los países de la Unión Europea. Cubre los defectos de conformidad. El vendedor reparará o reemplazará el producto por su cuenta. La garantía no cubre el desgaste normal, reparaciones no autorizadas o el uso de piezas no originales.

MANUAL DE USUARIO DSPS35 GRE

Nos reservamos el correcho de cabiar total o parcialmente las caracterticas de nuestros articulos o contenido de este documento sin previo aviso.

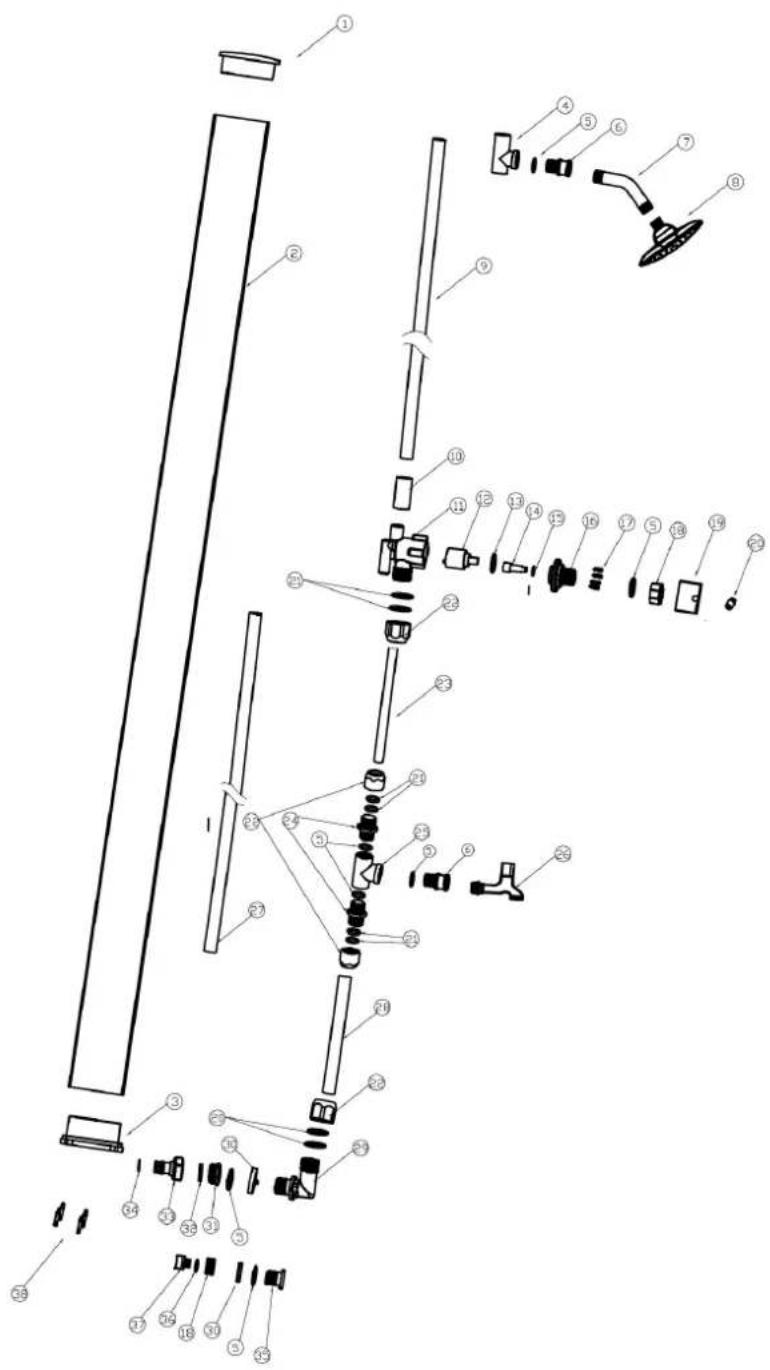

N.°	Nombre de la pieza	MATERIAL	CNT
1	Cubierta superior	ABS	1
2	Pieza oval superior PVC	PVC	1
3	Base	PVC	1
4	Derivador	PA6	1
5	Junta tórica 1	rubber	7
6	Conector deittersa	Hpb59-1	2
7	Tubería de extension	Hpb59-1	1
8	Cabezal de la ducha		1
9	Tubería 16-PVC	PVC	1
10	Tubería 20-PVC	PVC	1
11	Cuerpo de válvula trifásica	PVC	1
12	Núcleo de la válvula		1
13	Junta tórica 2	rubber	1
14	Eje	Hpb59-1	1
15	Junta tórica 3	rubber	1
16	Limitador	PA6	1
17	Juego de tornillos 4 × 16	sus 304	4
18	Tuerca	PA6	2
19	Asha de metal	Hpb59-1	1
20	Perno	Hpb59-1	1
21	Junta tórica 4	rubber	8
22	Tuerca	PA6	4
23	Tubería de aluminio y plástico		1
24	Adaptador	PA6	2
25	Junta en T	PA6	1
26	Hidroválvula	Hpb59-1	1
27	Tubería 16-PVC 2	PVC	1
28	Tubería de aluminio y plástico 2		1
29	Codon	PA6	1
30	Limitador	PA6	2
31	Tuerca de entrada	Hpb59-1	1
32	Junta de entrada	TPE	1
33	Conectar de entrada	ABS	1
34	Junta tórica de entrada	rubber	1
35	Válvula de trenaje	PA6	1
36	Junta tórica 4	rubber	1
37	Disyuntor	PA6	1
38	Perno de consumo	sus 304	4

Guía para el usuario

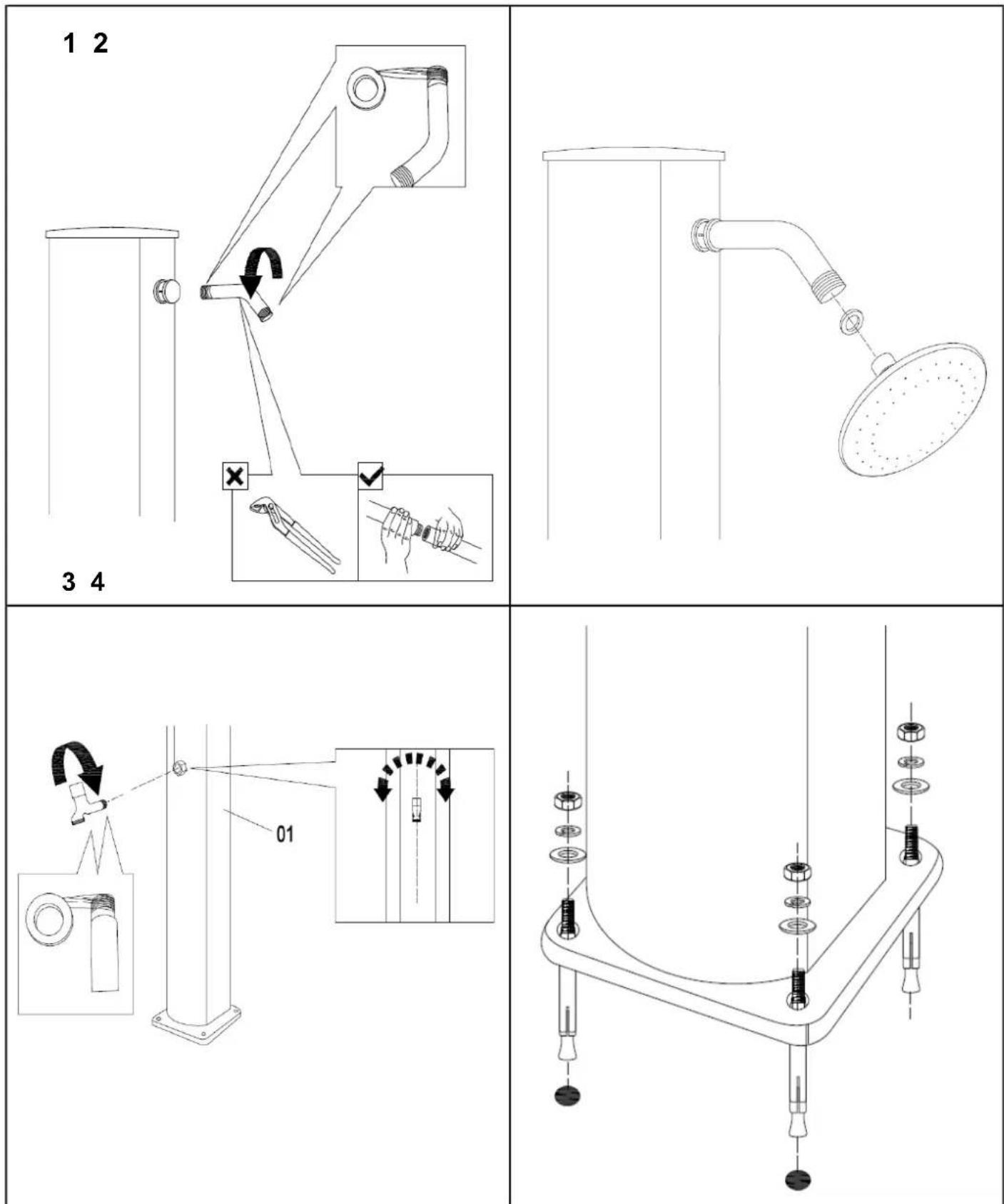

Elija un espacio soleado del jardín. Fije la parte inferior de la ducha solar a las losetas del sueño o a una plataforma sólda mediante los pernos de extension incluidos. Utilice un taladro de 12 mm. Siga las instrucciones de montaje conforme a la ilustración anterior.

Coloque cinta de embalar alrededor de todas las roscas. Tenga en cuenta que todas las roscas deben estar Completely cubiertas por la cinta. Recommendamos que dé entre 10 y 15 vueltas de cinta. Es importante que colque la cinta en el sentido de las agujas del reloj, ya que de lo contrario la rosca pourrait presenter fugas. Trasarlo, no emplee herramientos para fjjarla. Atencion: los dispositivos y el cabezal de la ducha deben estar en la mesma direccion.

Nota:primera conexion de agua a la ducha solar

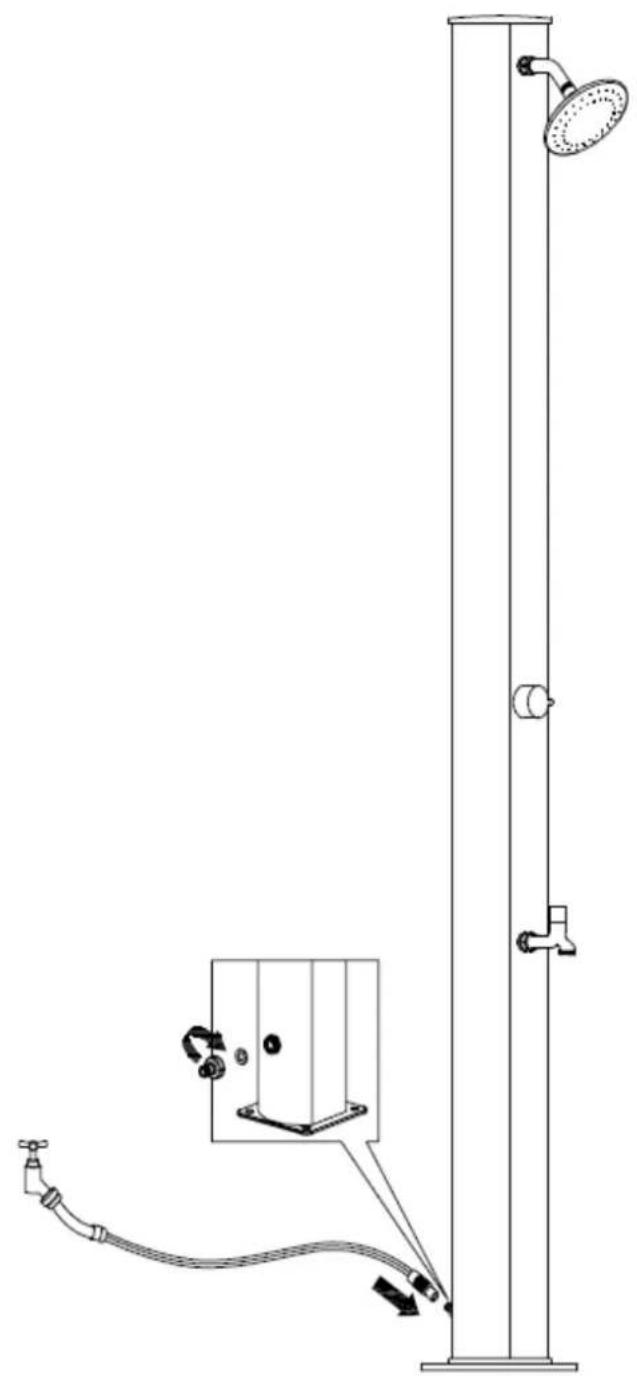

Cuando se llene de agua, el dispositivo debe estar en la posicón «HOT». De este modo, se llena el tanque de agua caliente y se garantiza que no hay acumulaciones de aire en la ducha. La manguera se conecta a la calidad de la parte baja de la ducha. Abra el grifo ycede que se llene la ducha. Estará llena enunos 4 o 5制动os. Cuando empiece a salir agua por el cabezal de la ducha, ciérrela (gire a la posicón «CLOSED», al extremo izquierdo). El agua empieza a calentarse Cuando está en la posicón «CLOSED». No permita que los niños pequeñosutilizen la ducha solar sin la ayudadenu adulto.

Preparación para el invierno

Cierre el paso de agua de la manguera y retirela.
Gire el dispositivo Completely hacia la posicn «HOT» para que drene el agua acumulada en las tuberias. Se necesitan uns 4 o 5 minuto para que drene.
Suelte los tornillos de la parte inferior de la ducha y vierta el agua que haya quedado en los tubos y en el deposito.
- Para fácilar el almacenimiento, la ducha puede dividirse en dos partes.
Seiben limpiarysecarlaspartes.
- Guarde la ducha solar en un lugar seco,Apartado de la luz solar y protegido de las heladas.

IMPORTANT

• No resiste a las heladas. Guárdela bajo techo durante el invierno.
• La presión recomendada para el agua es de 3,5 bares.
• Cuando se caliente el agua, las tuberías negras se dilatan y hacer que salga agua por el cabezal.
  -Esta situación es normal.
• Para quitar el olor a plástico y aceite que suele estar presente al estrenar una ducha solar, se recomiendadeferqueelagua corraunosinos,asi como limpiar conagua jabonosa las piezas internasantesdeutilizarla.

IMPORTANTE

a)Evite su uso durante tormentas y rayos.
b) En los días más calurosos del año, el agua del interior de la ducha pueda alcanzar hasta 60^ . Se recomienda adaptar la temperatura con la manilla de control (D) de agua antes de ducha. Así mismo, evite el contacto con la superficie de la ducha solar para evaporar posibles quemaduras.
c) La ducha solar es compatible con temperatas por encima de 3^ , y con la presion de agua habitual de 3 bares (3Kg).
d) Una vez finalizada la temporada de uso, apague la conexión del agua. En las zonas donde la temperatura pueda descender por debajo de los 3^ , se recomienda el vaciado completo del agua de la ducha solar, asi como el grifo (D) al máximo en sentido antihorario para evitar los días causados por las posibles heladas.
e) En occasions se pueda dar el caso de que el agua continue saliendo de la ducha antes de apagar el grifo y el pulverizador (optional). Esto es normal y se detendra en 10-15segundos.

MANTENIMIENTO

Para la limpieza de los depuestos calcicos acumulados en el rociador a consecuencia del uso continuado de la ducha, recuerdeURTAR la entrada del agua antes de desmontarlos.

FR

5

1 ASPECTOS GENERALES

1.1 De acuerdo con estas dispositions, el vendedor garantiza que el producto correspondiente a esta garantia ("el Producto") no presenta ninguna falta de conformidad en el momento de su entrega.
1.2 El Periado de Garantia para el Producto es de dos (2) años y se calculará desde el momento de su entrega al comprador.
1.3 Si se produjera una falta de conformidad del Producto y el comprador lo notificationase al vendedor durante el Periodo de Garantía, el vendedor deben reparar o sustituir el Producto a su propio coste en el lugar donde considereopportuno, salvo que ello sea imposible o desproporcionado.
1.4 Cuando no se pueda reparar o sustituiir el Producto, el comprador podra solicitar una reduccion proportional del preco 0 si la falta de conformidad es suficientemente importante, la resolucion del contrato de vente.
1.5 Las partes sustituidas o reparadas en virtud de esta garantia no ampliaran el plazo de la garantia del Producto original, si bien dispondrán de su propia garantía.
1.6 Para la efectividad de la presente garantía, el comprador deben AACrutar la fecha de adquisión y entrega del Producto.
1.7 Cuando hayan transcurrido mas deseau meses desde la entega del Producto al comprador y este alegue falta de conformidad de aquel, el comprador Shoulda acreditar el origen y la existencia del defecto alegado.
1.8 El presente Certificado de Garantía no limita o prejudicezgo los derechos que correspondan a los consumidores en virtud de normas nacionales de caracte imperativo.

2.1 La presente garantía cubre los productos a que hace referencia este manual.
2.2 El presente Certificado de Garantía sera de aplicación únicamente en los País de la Unión Europea.
2.3 Para la eficacidia de esta garantia, el comprador deberá seguir estricamente las indicaciones del Fabricante incluidas en la documentacion que acoma n al Producto, cuando esta resulte aplicable según la gama y modelo del Producto.
2.4 Cuando se especifique un calendario para la sustitución, mantenimiento o limpieza de ciertas piezas o componentes del Producto, la garantíasole sera valida cuando se haya seguido dicho calendario correctamente.

3 LIMITACIONES

3.1 La presente garantía únicamente está de aplicación en aquellas Ventas realizadas a consumidosores, entendiéndose por "consumidor", aquella persona que adquiere el Producto con fines que no entra en el ambito de su activités profesional.

3.2 No se otorgaaculariarto del normal desgaste por uso del producto.En relation con las piezas, componentes y/o materiales fungibles o consumables como pilas, bombillas etc., se estara a lo dispuesto en la documentacion que acoma n al Producto, en su caso.
3.3 La garantía no cubre aquellos casos en que el Producto: (I) haya sido objerto de un trato Incorrecto; (II) haya sido reparado, mantenido o Manipulado por persona no autorizada o (III) haya sido reparado o mantenido con piezas no originales.

Cuando la falta de conformidad del Producto sea consecuencia de una incorrecta instalacion o puesta en marcha, la presente garantia solo responderá cuando dicha instalacion o puesta en marcha esté incluida en el contrato de compra-venta del Producto y haya sido realizada por el vendedor o bajo su responsabilidad.
