BEDIENUNGSANLEITUNG DSPS35 GRE

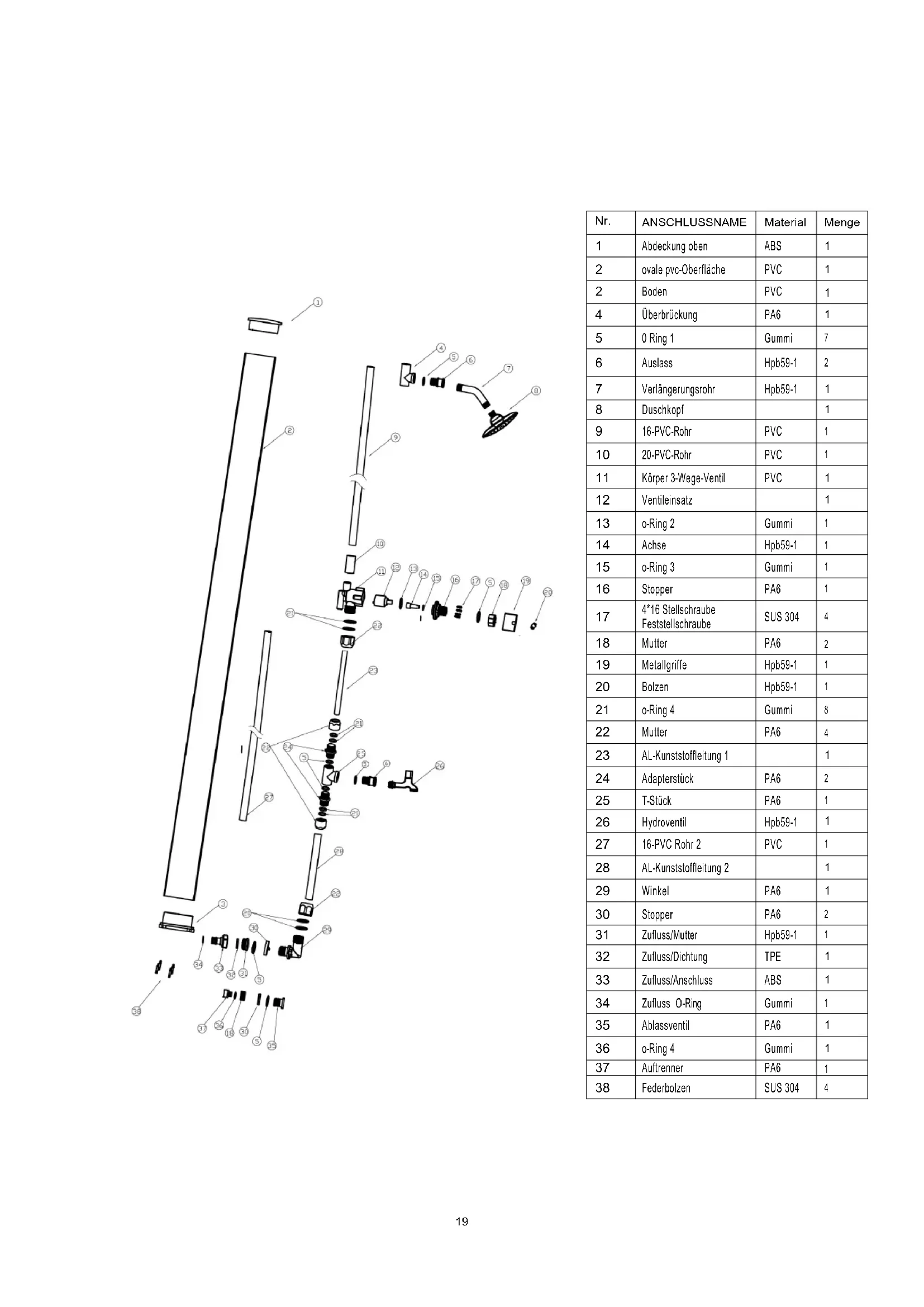

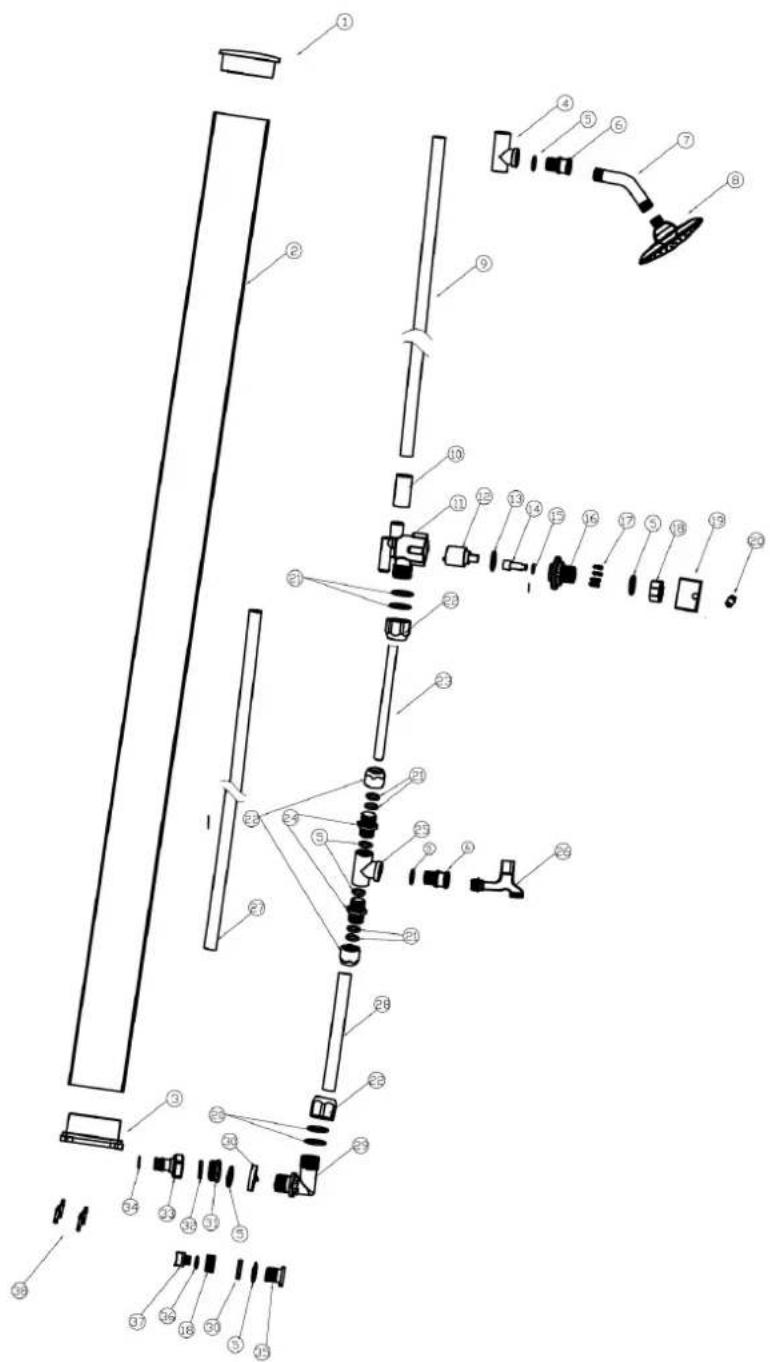

Nr. ANSCHLUSSNAME Material Menge

ovale pvc-Oberfläche PVC

Verlängerungsrohr Hpb59-1

4*16 Stellschraube Feststellschraube SUS 304

AL-Kunststoffleitung 1

AL-Kunststoffleitung 2

Zufluss/Mutter Hpb59-1

Zufluss/Dichtung TPE

Zufluss/Anschluss ABS

Zufluss O-Ring Gummi

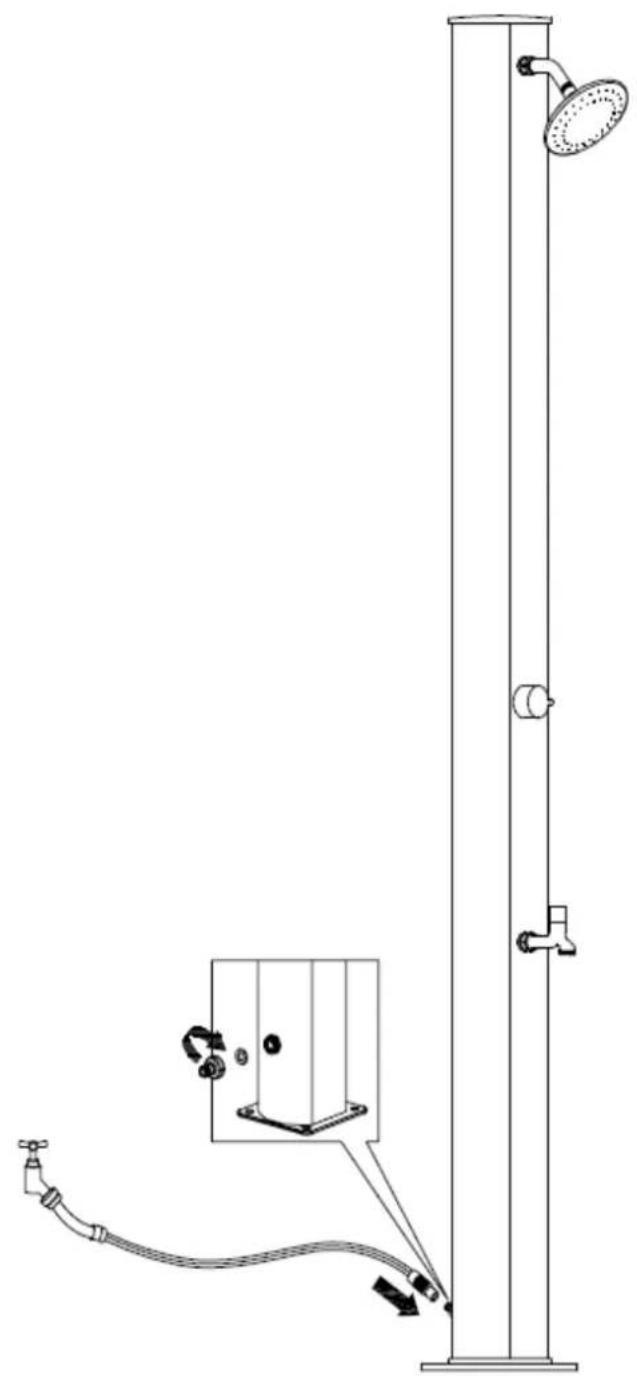

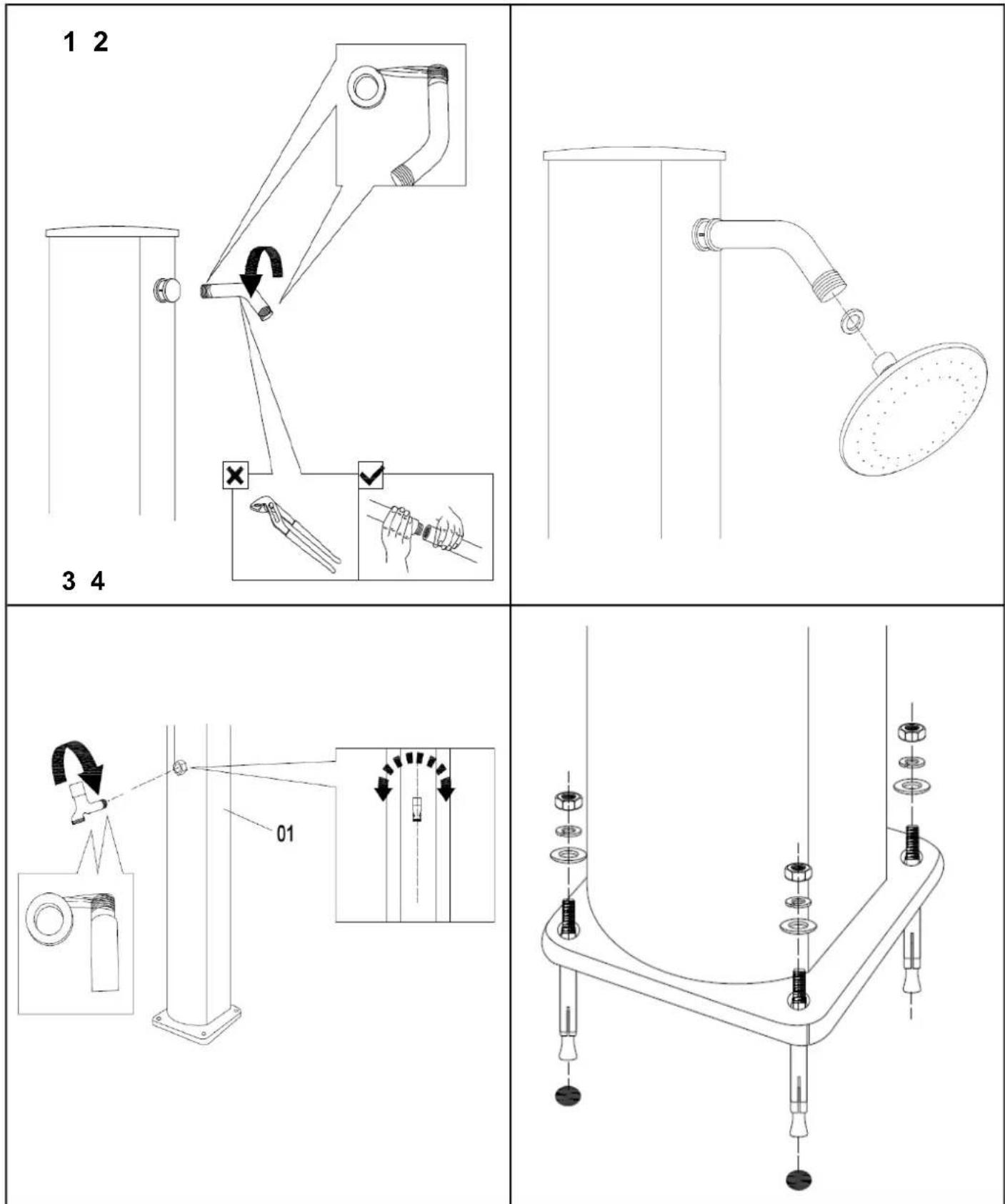

19Anleitung Wählen Sie einen sonnigen Platz im Garten. Befestigen Sie den unteren Teil der Solardusche mit den mitgelieferten Spreizbolzen an Fliesen oder schweren Platten. Die Bohrung muss 12 mm betragen. Befolgen Sie die Aufbauanleitung der Bilder oben. Umwickeln Sie die Gewinde mit Packbändern. Das Gewinde muss komplett von Packband bedeckt sein. Wir empfehlen 10-15 Lagen Packband. Nach befestigen des Packbands darf das Gewinde nur noch im Uhrzeigersinn gedreht werden. Wird es gegen den Uhrzeigersinn gedreht, kann die Armatur beschädigt werden. Verwenden Sie kein Werkzeug zur nachträglichen Befestigung. Wichtig: Halterungen und Duschkopf müssen in dieselbe Richtung zeigen. Hinweis: Bei erster Wasserversorgung der Solardusche Bei der Befüllung mit Wasser muss die Halterung auf HEISS stehen. Somit wird der Warmwassertank gefüllt und es entstehen keine Luftlöcher in der Dusche. Der Gartenschlauch wird an den Ausfluss am Boden der Solardusche angeschlossen. Drehen Sie den Wasserhahn auf, sodass die Solardusche mit Wasser gefüllt wird. Das dauert etwa 4-5 Minuten. Sobald Wasser aus dem Duschkopf strömt, schalten Sie die Armatur ab (stellen Sie sie auf ZU ganz links). Sobald sie auf ZU steht, wird das Wasser in der Dusche erhitzt. Kleine Kinder dürfen die Solardusche nicht ohne die Hilfe eines Erwachsenen nutzen. Vorbereitung für den Winter

• Entleeren Sie das Wasser über den Schlauch und entfernen Sie ihn.

• Drehen Sie die Armatur nach links auf 100 % heiß und lassen Sie das Wasser in den Leitungen abfließen. Das Abfließen dauert etwa 4-5 Minuten.

• Lösen Sie die schrauben am Boden der Solardusche und schütten Sie das verbleibende Wasser aus Wasserbehälter und Rohr.

• Zur einfachen Aufbewahrung kann die Dusche in zwei Teile zerlegt werden.

• Alle Teile müssen gereinigt und getrocknet werden.

• Die Solardusche sollte im Innenbereich, an einem trockenen, schattigen und frostsicheren Ort, aufbewahrt werden. WICHTIG

• Nicht forstbeständig. Im Winter im Innenbereich aufbewahren.

• Empfohlener Wasserdruck: 3,5 bar.

• Die schwarzen Leitungen dehnen sich beim Erhitzen des Wassers aus, wodurch das Wasser aus dem Duschkopf strömt. Dies ist ein normaler Vorgang.

• Um den üblichen Geruch nach Plastik und Öl einer neuen Solardusche zu entfernen, empfiehlt es sich vor dem Einsatz, das Wasser für einige Minuten laufen zu lassen und den Duschkopf mit Seifenwasser zu reinigen.

20WICHTIG a) Bitte benutzen Sie die Dusche nicht bei Gewittern. b) In den warmen Sommermonaten kann das Wasser in der Dusche bis zu 60 oC erreichen. Bitte, regulieren Sie die Temperatur mit dem Duschhahn (D) bevor Sie sich duschen c) Die Solardusche ist ab 3oC und mit normalen Wasserdruck (3 bar) benutzbar. d) Wenn die Badesaison zum Ende ist, drehen Sie den Wasseranschluss aus. Wenn Sie in einen Ort wohnen wo es im Winter oft Frost gibt, leeren Sie das Duschwasser aus und stellen Sie der Duschhahn auf heiß um Schäden zu vermeiden. e) Eventuell, könnte es passieren dass etwas Wasser noch herausfließt wenn die Dusche (Sprenger) schon ausgeschaltet ist. Dies ist normal. Das Wasser hört nach 10-15 Sekunden aus herauszufließen. UNTERHALT

Um die Kalkreste aus dem Duschkopf und Sprenger (optional) und den Breitstrahlern zu entfernen, müssen Sie diese Teile demontieren, nachdem Sie den Wasseranschluss abgeschaltet haben.

1 ALLGEMEINE GESICHTSPUNKTE 1.1 In Übereinstimmung mit diesen Verfügungen garantiert der Verkäufer, dass das Produkt dieser Garantie (“das Produkt”) entspricht und dass es im Moment der Übergabe in allen Punkten mit den Anforderungen übereinstimmt. 1.2 Der Garantiezeitraum für das Produkt beträgt zwei (2) Jahre und wird ab dem Augenblick der Lieferung an den Käufer gerechnet. 1.3 Falls ein Mangel am Produkt auftritt und der Käufer den Verkäufer innerhalb des Garantiezeitraums darüber unterrichtet, muss der Verkäufer das Produkt auf eigene Kosten dort reparieren oder ersetzen, wo es für ihn am günstigsten ist, es sei denn, dies ist unmöglich oder unverhältnismäßig. 1.4 Wenn das Produkt weder repariert noch ersetzt werden kann, kann der Käufer einen angemessenen Preisnachlass beantragen, oder, falls es sich um einen größeren Mangel handelt, die Auflösung des Kaufvertrages. 1.5 Die Teile, die aufgrund dieser Garantie ersetzt oder repariert werden, verlängern den Garantiezeitraum für das Originalprodukt nicht. Jedoch existiert für diese Teile eine eigene Garantie. 1.6 Um die vorliegende Garantie wirksam werden zu lassen, muss der Käufer das Kaufdatum und das Lieferdatum des Produktes belegen. 1.7 Nach Ablauf von sechs Monaten ab Lieferung des Produktes an den Käufer muss, im Falle eines Mangels, der Käufer den Ursprung und das Vorhandensein des angegebenen Mangels belegen. 1.8 Das vorliegende Garantiezertifikat schränkt die Rechte, die der Verbraucher aufgrund der herrschenden, nationalen Gesetzgebung hat, nicht ein. 2 SONDERBEDINGUNGEN

382.1 Die vorliegende Garantie gilt für die Produkte, auf die sich dieses Handbuch bezieht.

2.2 Das vorliegende Garantiezertifikat ist nur in den Ländern der Europäischen Gemeinschaft anwendbar.

2.3 Diese Garantie gilt nur, wenn der Käufer alle Anweisungen des Herstellers, die in der produktbegleitenden Dokumentation enthalten und für die jeweilige Produktlinie und Modell anwendbar ist, streng einhält. 2.4 Wenn ein Zeitplan für den Austausch von Teilen, die Instandhaltung und Reinigung bestimmter Teile oder Produktkomponenten aufgestellt wurde, gilt die Garantie nur dann, wenn dieser Zeitplan korrekt eingehalten wurde. 3 EINSCHRÄNKUNGEN 3.1 Die vorliegende Garantie ist nur auf Verkäufe an Verbraucher anwendbar. “Verbraucher” sind alle Personen, die dieses Produkt zu privaten Zwecken erwerben. 3.2 Es wird keine Garantie für die normale Abnutzung durch den Gebrauch des Produktes gewährt. Informationen über Teile, Komponenten und/oder verschleißbare Materialien oder Verbrauchsgüter oder Batterien, Glühbirnen etc. finden Sie in der Dokumentation, die das jeweilige Produkt begleitet. 3.3 In folgenden Fällen gilt die Garantie nicht: (I) Das Produkt wurde nicht korrekt benutzt; (II) das Produkt wurde von nicht autorisierten Personen repariert, instandgehalten oder bedient oder (III) das Produkt wurde mit nicht originalen Ersatzteilen repariert oder instandgehalten. Wenn der Mangel auf eine falsche Installation oder Inbetriebnahme zurückzuführen ist, gilt die vorliegende Garantie nur, wenn diese Installation oder Inbetriebnahme in den Kaufvertrag des Produktes eingeschlossen war, und von dem Verkäufer oder auf dessen Verantwortung durchgeführt wurde.
