MANUAL DE USUARIO ELVOX 661C Vimar

A) Schermo LCD 3,5".
B) Microfono.
C) Altoparlante.

A) Screen 3,5" LCD monitor.
B) Microphone.
C) Loudspeaker.

El art. 6611, 661C, 8711 son videoteléfonos viva voz de la serie intercomunicante 6600 con pantalla de cristal líquido de 3,5" a colores para instalaciones de vídeo-porteros de Due Fili Plus.

Las versiones Art. .../F poseen las mismas características y tanto su instalación como su programación son iguales.

Controles y regulaciones

La pantalla del monitor se puede inclinar verticalmente. Está dotado de serie con 6 pulsadores para funciones auxiliares o llamadas intercomunicantes y 8 pulsadores: uno para abrir la cerradura, uno para el autoencendido del videoteléfono, incluso cuando no se ha llamado, uno para la conversación, uno para la luz de la escalera, dos para regular el volumen interno de la línea fónica, el volumen del timbre, y dos para regular el tipo de timbre. La llamada excluida, las llamadas sin respuesta, los servicios no disponibles y la puerta/cancela abierta se señalan mediante dos leds (rojo y verde) presentes en el monitor.

• Para instalar el monitor de empotrar (Art. 6611) se requiere la caja art. 6149 o los soportes Art. R660 en caso de instalación en paredes en cartón piedra.
• La instalación del monitor para montaje mural de superficie (Art. 6711) requiere el soporte de fijación a pared suministrado de serie.

Fig. 1

g. 1 N C D 1 2 3 4 5 6 E F G D L M I A B H I E ECV8X

Características técnicas del videoteléfono

• Videoteléfono de ABS.
• Caja de conexiones extraíble.
• Pantalla plana de cristal líquido de 3,5"
• Circuito electrónico en tarjetas intercambiables.
• Señal de vídeo estándar PAL.
• Temperatura de funcionamiento de 0° a +40° C.
• Timbre electrónico.
• Entrada para llamada desde fuera de la puerta con timbre diferente al de la llamada desde la placa.
• Salida para timbre suplementario art. 860A.
• Alimentación de datos mediante bus.
• Entrada para alimentación suplementaria (art. 6923) si la instalación se ha configurado para permitir el encendido de más de dos videoteléfono simultáneamente.

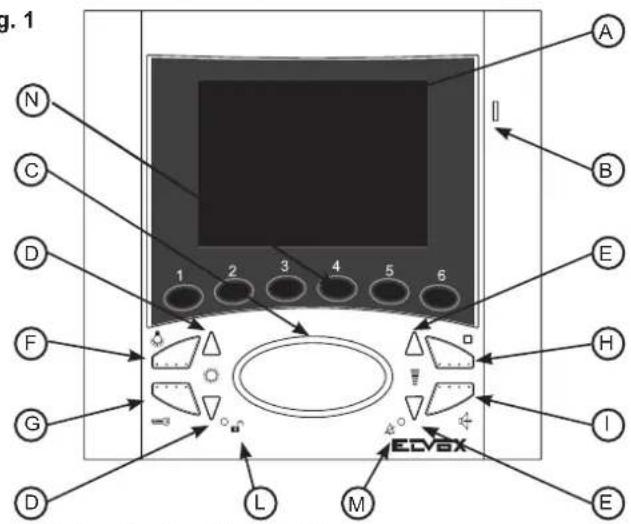

Controles y regulaciones

A) Pantalla con videoteléfono LCD 3,5".
B) Micrófono.
C) Altavoz.

D) Par de pulsadores

1) Cuando el videoteléfono está encendido, los pulsadores permiten regular el brillo.
2) Cuando el videoteléfono está apagado, los pulsadores permiten seleccionar la melodía únicamente para la llamada desde el aparato externo. Para seleccionar la melodía: mantener accionado, durante 2 segundos como mínimo, uno de los 2 pulsadores y accionar repetidamente los pulsadores hasta encontrar la melodía deseada.

E) Par de pulsadores

1) En conversación con el pulsador "I" pulsado, pulsar los pulsadores "E" para aumentar o disminuir el volumen de la fónica interna.
2) En estado de reposo ellos regulan el volumen del timbre: mantener presionado por al menos 2 segundos uno de los dos pulsadores "E", presionar de nuevo repetidamente los pulsadores para aumentar o disminuir o para excluir el volumen del timbre. Los pulsadores "E" regulan el volumen del timbre también durante la inmisión del sonido de llamada interna o externa. Terminada la emisión del sonido, ellos regulan el contraste mientras la pantalla está encendida.

Pulsador para servicio auxiliar, primer relé del primer actuador art. 692R.

G) Pulsador para abrir la cerradura y también para finalizar una posible conversación.
H) Pulsador □ para la autoinserción/autoactivación: Permite autoactivación de la instalación desde el interior sin llamada desde la placa.

Pulsador para tras la llamada y/o el encendido del monitor y pulsar el dor una vez para activar la fónica. Pulsandolo una segunda vez la persación se termina. El led rojo queda encendido por toda la duración conversación.

L) Señalización de puerta abierta

: el encendido de la señalización (Led a está abierta, el Led apagado indica (la función es opcional en relación con
M) Señalización de llamada excluida: se enciende (LED rojo) de forma fija cuando se han rechazado llamadas (véase punto "E").

El LED rojo permanece encendido también durante toda la conversación, es decir hasta que la línea fónica esté activada.

N) Pulsadores: para activación de los servicios auxiliares o llamadas intercomunicantes (en función de la programación).

N.B. Los videoteléfonos 6611, 6711 disponen en la parte trasera de un pulsador de RESET para las fases de programación, mientras en el videoteléfono 661C el pulsador de RESET se encuentra en el fondo de la base de sobremesa; todos disponen de conectores A-B-C para la estabilización de la señal vídeo y un ajuste del color.

Caja de conexiones y conectores

+12, CH) Conexión para timbre suplementario.
1. 2) Línea BUS.
E+, E-) Alimentación suplementaria para monitor con alimentador art. 6923.
FP, M) Conexión para pulsador de llamada desde fuera de la puerta.

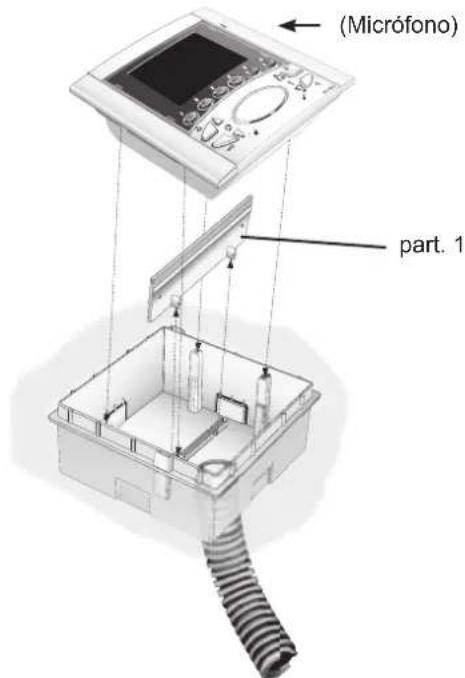

INSTALACIÓN 6611

- Instalar el videoteléfono lejos de fuentes luminosas y de calor.

• Empotrar la caja art. 6149 en la pared, a aproximadamente 1,40 m del suelo, al borde inferior
• Quitar el travesaño de plástico de la caja (ver part. 1, Fig. 2).
• Conectar la regleta de conexiones (ver esquemas de conexiónado).
• Fijar el videoteléfono a la caja con los 4 tornillos suministrados (Fig. 2).
• Montar las máscaras laterales teniendo en cuenta que la máscara con la ranura para el microteléfono tiene que ir a la derecha (Fig. 2).

Versión de empotre

139 mm 136 141mm 59mm 10mm

(Micrófono) part. 1

Fig. 2

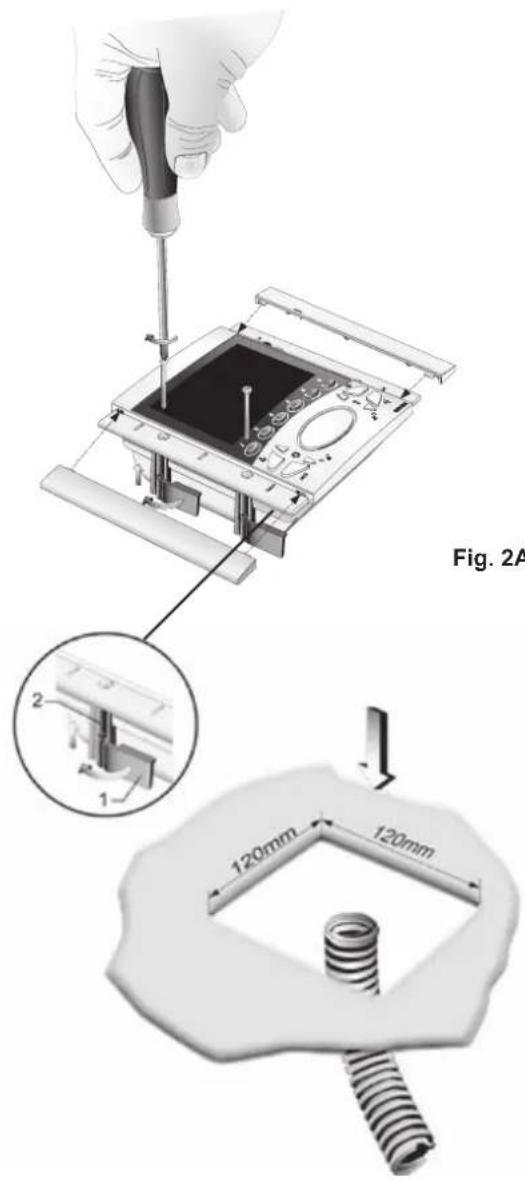

INSTALACIÓN DEL ART. 6611 CON LOS SUPORTES ART. R660,

• Instalar el videoteléfono lejos de fuentes luminosas y de calor.
• Efectuar un orificio en la pared en cartón piedra de cerca 120x120mm
  a una altura de 1,40m del suelo al borde inferior.
• Fijar los soportes al videoteléfono como indica la figura, manteniendo los cursores alineados a los lados del monitor.
• Conectar la regleta de conexiones (ver esquemas de connexionado)
• Insertar el videoteléfono en la pared en cartón piedra.
• Entornillando, los cursores deben alinearse ortogonalmente al videoteléfono (ver part. 1, Fig.2)
• Insertar las máscaras laterales prestando atención que aquella con la apertura para el micrófono debe ser insertada a la derecha.

Fig. 2A 120mm 120mm

INSTALACIÓN DEL ART. 6711

• Instalar el videoteléfono lejos de fuentes luminosas y de calor.
• Fijar la placa de enganche del monitor a una altura de 1,40m desde el piso al borde inferior.
• Efectuar las conexiones de la regleta de conexiones (ver esquemas de conexionado)
• Insertar el videoteléfono siguiendo el sentido de las flechas 1 y 2.
• Para quitar el videoteléfono de la plancha de enganche, actuar con un destornilladoer sobre la lengüeta de seguridad (que se encuentra sobre y detrás el videoteléfono) y extraerlo siguiendo el sentido de las flechas 3 y 4.

Versión de superficie

141mm

125mm

INSTALACIÓN DEL ART. 661C

• Fijar la tachuela a la pared.
• Conectar la regleta de conexiones (ver esquemas de connexionado).
• Insertar el soporte en la tachuela.

Versión de sobremesa

141mm

125mm

ESTABILIZACIÓN DE LA SE—AL DE VÍDEO

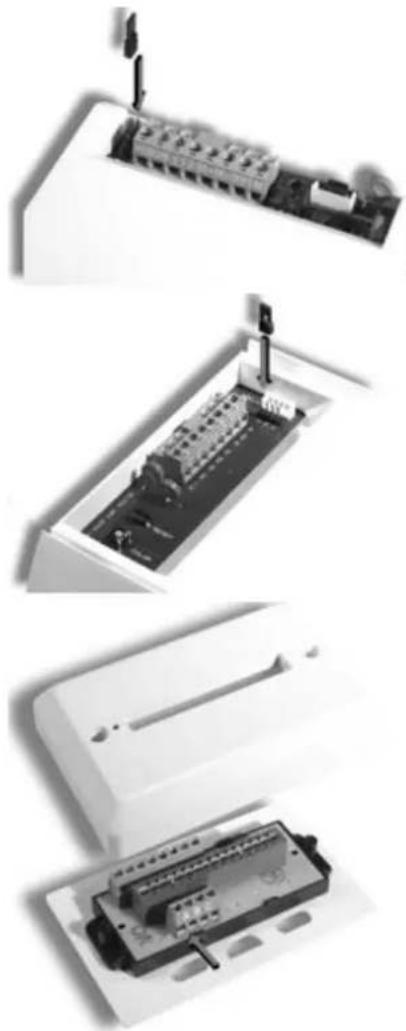

Detrás de los monitores Art. 6611 y 6711 se encuentran algunos conectores (A-B-C) para la estabilización de la señal vídeo.

En el monitor de sobremesa Art. 661C la estabilización de la señal vídeo se hace por medio de un puente que se encuentra en la regleta de conexiones A-B-C presente en la tachuela.

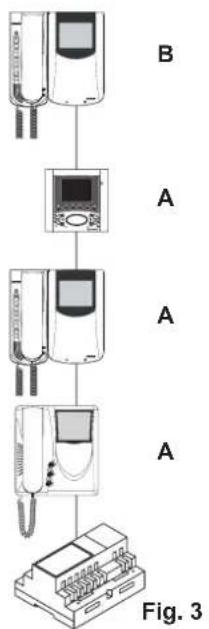

Este puente debe ser utilizado en las instalaciones donde hay más aparatos (teléfonos y videoteléfonos) conectados en serie (Fig. 3).

En una configuración en serie desplazar el puente sólo del último aparato en la posición "B" y mantener los puentes de los otros teléfonos o videoteléfonos en la posición inicial, es decir "A" (ninguna terminación) (Fig. 3).

Para otras configuraciones de conexión, véase la nota "Terminación Bus" en la sección Esquemas de conexión.

Las programaciones del videoteléfono son de tres tipos: asignación del código de identificación o código de llamada(indispensable), asignación del código de identificación secundario (para videoteléfono asociados a un monitor principal), programación de los pulsadores para servicios auxiliares y llamadas intercomunicantes (si es necesario).

Las programaciones se deben efectuar con la instalación encendida, sin comunicaciones activas, y únicamente tras conectar los teléfonos/videoteléfono a la instalación y programar las placas.

Programación código identificativo

El código de identificación se tiene que programar mediante una placa (principal-MASTER) presente en la instalación y ya configurada. El videoteléfono se suministra sin código de identificación asociado. Para comprobarlo, accionar el pulsador de la cerradura ("G"). El videoteléfono emitirá tres bips.

Atención: durante la programación del código de identificación del video-teléfono se han a disposición 30 segundos desde el momento en el cual se entra en programación en el videoteléfono al momento en el cual se pulsa el pulsador de llamada en la placa o se envia el código.

Programación:

1) Accionar y mantener accionado el pulsador "I".
2) Accionar y mantener accionados también "H" junto con el pulsador "I".
3) Esperar cerca tres segundos hasta que el Led rojo "M" començar a cintilar.
4) Ahora el microprocesor está físicamente restablecido.
5) Soltar ambos pulsadores "I" y "H". Tienen 5 segundos para efectuar una operación cualquiera de las descritas precedentemente.
6) Accionar y mantener accionado el pulsador de la cerradura "G".
7) Transcurridos dos segundos, el videoteléfono emite un tono agudo, se autoinserta y se pone en comunicación con la placa.
8) En las placas con pulsadores, accionar el pulsador de llamada correspondiente al videoteléfono; en las placas alfanuméricas, componer el código de llamada y accionar el pulsador " 🔒".

9) Si en la instalación ya existe un teléfono / videoteléfono con el mismo código de identificación asociado, la placa emite una señal sonora baja y es necesario repetir la operación desde el punto 1.

10) En caso contrario, el código viene asociado al videoteléfono y se termina la comunicación.

Programación del código de identificación secundario

El código de identificación secundario se ha de programar cuando se desea que suenen varios videoteléfonos con el mismo pulsador o código de llamada. Los videoteléfonos que deben sonar simultáneamente se asocian con un mismo pulsador a un mismo grupo. El teléfono / videoteléfono principal se programa en primer lugar mediante el procedimiento precedente "Programación del código de identificación"; los teléfonos / videoteléfonos suplementarios del grupo se programan con el código de identificación secundario (ver prospecto en la sección de los esquemas de conexionado adjuntos a las placas electrónicas de DOS HILOS). Sin la ayuda del programador Art. 950C o SaveProg, es posible asociar a un mismo grupo 3 teléfonos y un maestro.

Programación:

1) Accionar y mantener accionado el pulsador "I".
2) Accionar y mantener accionados el pulsador "H" junto con el pulsador "I".
3) Esperar cerca tres segundos hasta que el Led rojo "M" començar a cintilar.
4) Ahora el microprocesor está físicamente restablecido.
5) Soltar ambos pulsadores "H" y "I".
6) Accionar simultáneamente y mantener accionados los pulsadores cerradura "G" y autoencendido "H".
7) Transcurridos dos segundos, el videoteléfono emite un tono agudo, se coloca en comunicación con la placa.

8) Soltar los pulsadores cerradura "G" y autoencendido "H".

9) En las placas con pulsadores, accionar el pulsador de llamada correspondiente al teléfono/videoteléfono principal; en las placas alfanuméricas, componer el código de llamada del teléfono principal y accionar el pulsador "

10) Si en la instalación ya existe un teléfono/videoteléfono con el mismo código de identificación asociado, la placa emite una señal sonora baja y es necesario repetir la operación desde el punto 1.

11) Asociado el código de identificación secundario al videoteléfono, la comunicación termina.

Para conocer el número asignado ver prospecto en la sección de los esquemas de conexiónado.

Programación de los pulsadores

El videoteléfono se suministra con tres pulsadores para la cerradura, el autoencendido y el servicio auxiliar para la luz de la escalera, que activa el primer relé del primer actuador (Art. 69HR), si conectado a la instalación y de otros 6 pulsadores para llamadas intercomunicantes o servicios auxiliares. Para cambiar el tipo de funcionamiento de los pulsadores se tiene que utilizar el programador Art. 950Co SaveProg, salvo para la asignación de las funciones de llamadas intercomunicantes y autoencendido hacia una placa específica.

Programación de los pulsadores para llamadas intercomunicantes (En la serie 8870, Giotto, Petrarca descolgar el microteléfono del teléfono / video-teléfono que hay que llamar. En la serie 6600 mantener activado el pulsador hablar / escuchar "I")

Programación:

1) Accionar y mantener accionado el pulsador "I".
2) Accionar y mantener accionado el pulsador "H" junto con el pulsador "I".
3) Esperar cerca tres segundos hasta que el Led rojo "M" començar a cintilar.
4) Ahora el microprocesor está físicamente restablecido.
5) Soltar ambos pulsadores "I" y "H".
6) Accionar y mantener accionado el pulsador para programar "N".

7) Transcurridos dos segundos, el videoteléfono emite un tono agudo y el otro teléfono / videoteléfono emite una escala de tres tonos ascendente.

8) Soltar el pulsador de llamada intercomunicante "N".

9) En el teléfono / videoteléfono llamado (el del sonido de tres tonos), accionar uno de los pulsadores programados como abrepuertas, F1, F2 o actuador.

10) Un tono agudo confirma que se ha terminado el procedimiento. Repetir el mismo procedimiento para los otros teléfonos/videoteléfonos y eventuales pulsadores de llamadas intercomunicantes.

NOTA: En los monitores Art. 6611, 661C, 6711 con el mismo procedimiento se puede programar también un pulsador "N".

Programación del pulsador de autoencendido hacia la placa específica.

Programación:

1) Accionar y mantener accionado el pulsador "I".
2) Accionar y mantener accionado el pulsador "H" junto con el pulsador "I".
3) Esperar cerca tres segundos hasta que el Led rojo "M" començar a cintilar.
4) Ahora el microprocesor está físicamente restablecido.
5) Soltar ambos pulsadores "I" y "H".
6) Accionar y mantener accionado el pulsador para programar "N".
7) Transcurridos dos segundos, el videoteléfono emite un tono agudo.
8) Soltar el pulsador "N" relativo a la autoencendido.

9) En las placas con pulsadores, accionar el pulsador de llamada correspondiente al videoteléfono; en las placas alfanuméricas, componer el código de

llamada y accionar el pulsador " 🔊".

10) Un tono agudo confirma que se ha terminado el procedimiento.

NOTA: En los monitores Art. 6611, 661C, 6711 con el mismo procedimiento se puede programar también un pulsador "N".

Reprogramación de los valores predefinidos (default) de los pulsadores.

Programación:

1) Accionar y mantener accionado el pulsador "I".
2) Accionar y mantener accionado el pulsador "H" junto con el pulsador "I".
3) Esperar cerca tres segundos hasta que el Led rojo "M" començar a cintilar.
4) Ahora el microprocesor está físicamente restablecido.

5) Soltar ambos pulsadores "I" y "H".

6) Accionar y mantener accionado el pulsador que se debe reprogramar (default).

7) Transcurridos dos segundos, el videoteléfono emite un tono agudo.

8) Soltar los pulsadores y accionar de nuevo el pulsador que se debe reprogramar (default).

NOTA: En los monitores Art. 6611, 661C, 6711 con el mismo procedimiento se puede programar también un pulsador "N".

Borrado completo de la programación.

Se aconseja efectuar estas operaciones cuando se desea cambiar la ID de un videoteléfono programado anteriormente y no se desea mantener la programación de funcionamiento del aparato.

Programación:

1) Accionar y mantener accionado el pulsador "I".
2) Accionar y mantener accionado el pulsador "H" junto con el pulsador "I".
3) Esperar cerca tres segundos hasta que el Led rojo "M" començar a cintilar.
4) Ahora el microprocesor está físicamente restablecido.
5) Soltar ambos pulsadores "I" y "H".
6) Accionar y mantener accionado el pulsador de autoencendido "H".
7) Transcurridos dos segundos, el videoteléfono emite un tono largo durante dos segundos.
8) Soltar el pulsador de autoencendido "H".
9) Durante el tono largo, accionar el pulsador de la cerradura "G". Si el procedimiento de borrado se ha efectuado correctamente, al accionar el pulsador de la cerradura "G" el videoteléfono emite tres bips.

FUNCIONAMIENTO

Las llamadas desde la placa externa, intercomunicante y desde fuera de la puerta se diferencian entre sí por los tonos.

Llamada desde la placa.

Las llamadas desde la placa no siguen la presión del pulsador de llamada sino que las genera el videoteléfono internamente. El periodo o ciclo de llamada es de un segundo de sonido y dos segundos de pausa repetido dos veces (valor predefinido en la placa). La duración de los timbres de tipo "Din-Don" y "Din-Don-Dan" no sigue el tiempo programado por el ciclo de llamada sino que sigue el tiempo natural del timbre.

Para responder, hay que pulsar y soltar el pulsador "l". Si el pulsador "l" ya está pulsado durante la llamada, hay que soltarlo y volver a pulsarlo. El tiempo de respuesta a la llamada (30 s) y el tiempo de conversación (predefinido, 2 minutos) se han programado en los parámetros de la placa. Una vez transcurrido el tiempo de conversación, es posible continuar si se realiza de nuevo la llamada en el plazo de 10 s desde la misma placa.

Durante la conversación se puede interrumpir temporalmente la línea fónica (5 s como máximo), apretando el pulsador "I".

Para reemprender la conversación, accionar de nuevo el pulsador de hablar/escuchar "I" en un plazo de 5 s; en caso contrario, se corta la comunicación. Para finalizar la conversación, hay que apretar el pulsador "I". Durante el tiempo en que la línea fónica esté activada, permanece encendido el LED rojo "M".

Llamada intercomunicante.

Accionar el pulsador intercomunicante, si está programado, correspondiente al teléfono/videoteléfono por llamar. Por el altavoz del monitor que llama se oirá un tono de llamada (si es posible efectuar la llamada) o un tono de ocupado (si no se puede efectuar la llamada). En el videoteléfono llamado, empieza a sonar el timbre de manera cíclica con un ritmo de 1 s de sonido y 4 s de pausa. La duración máxima de la llamada es de 30 s (6 ciclos). Si se desea interrumpir la llamada, accionar el pulsador de hablar/escuchar "I" antes de que respondan. Para responder a la llamada, desde el monitor/teléfono llamado, descolgar el microteléfono o accionar el pulsador de hablar/escuchar "I". Al responder, el videoportero se conecta directamente con el aparato llamado. La duración máxima de la conversación es de 5 minutos. Cuando se agota el tiempo de conversación, se puede continuar, sin tener que colgar el microteléfono, si se efectúa nuevamente la llamada en un plazo de 10 s. La llamada desde la placa tiene prioridad sobre una llamada intercomunicante.

Llamadas rechazadas.

La exclusión del timbre viene indicada por el encendido permanente del LED rojo M. Si se efectúan llamadas hacia el monitor cuando la llamada está excluida, éstas se rechazan. El led rojo se apaga brevemente una vez por cada llamada excluida (número máximo de llamadas excluidas: 4). La señalización se repite cada 10 s aproximadamente. Las llamadas rechazadas pueden borrarse con la rehabilitación del timbre, el restablecimiento del videoteléfono y la ausencia de alimentación en la instalación. En la placa, el rechazo se señala mediante un tono de disuasión (una serie de bips de 100 ms con una pausa de 100 ms durante 5 s en total). En la placa con display, se visualiza el mensaje "No molestar". La programación de los pulsadores "G" e "I" se puede modificar en dos configuraciones distintas (modo de comunicación "MANOS LIBRES" o bien con el pulsador de hablar/escuchar pulsado), mediante el programador Art. 950C conectado a una placa con pulsadores y/o una placa alfanumérica con versión de software superior o igual a la V4. Ver las instrucciones del programador Art. 950C y de las placas o unidades electrónicas.

Tecla Abrepuertas

La tecla abrepuertas de cada aparato funciona como se describe a continuación.

• Aparato con microteléfono colgado —abrepuertas hacia la última placa con la que ha hablado o ha sido llamado.
• Aparato con microteléfono descolgado, pero no ocupado en una conversación llamada a la centralita si el flag Centralita es SÍ. De lo contrario, es como el primer caso.
• Aparato con microteléfono descolgado y ocupado en una conversación interna como el primer caso.
• Aparato con microteléfono descolgado y ocupado en una conversación externa o llamado desde la placa —abrepuertas hacia la placa con la que está hablando o ha sido llamado.
  En definitiva se acciona siempre un abrepuertas excepto cuando se descuelga el microteléfono y se pulsa inmediatamente el pulsador abrepuertas. Es posible llevar también éste al caso estándar si en la instalación no hay centralita de conserjería y si el flag Centralita se configura a NO.
  N.B. El la serie 6600 la maniobra equivalente es aquella de presionar por un instante el pulsador viva voz y luego la cerradura. También en este caso se llama a la central.

DESCRIÇÃO

A) Ecrã com videotelefone LCD 3,5".
B) Micrófono
C) Altifalante.

D) Par de botões

Esta nota se aplica a todos los dispositivos con tecnología Due Fili Plus provistos de "conector o conmutador DIP de terminación BUS" identificado por la serigrafía "ABC" y marcado en los esquemas de conexión con *.

Para la correcta adaptación de la línea hay que realizar la configuración según la regla siguiente:

Mantener la posición "A" si el BUS entra y sale del dispositivo;

Desplazar a la posición "B" (si el cable es Elvox) o bien a la posición "C" (si el cable es "CAT5" con los pares acoplados), si la línea del BUS "termina" en el propio dispositivo.

"A" = Ninguna TERMINACIÓN

"B" = TERMINACIÓN 100 ohmios

"C" = TERMINACIÓN 50 ohmios

EQUIPOS CON DISTRIBUIDOR PASIVO 692D (versión con "riel DIN")

Utilice SIEMPRE la salida 1 del distribuidor Art. 692D (la única que no tiene el conector puente de terminación).

Para la terminación del Art. 692D: Si no se utilizan las salidas "OUT", "2", "3" o "4", mantenga el conector puente en el conector "TOUT", "T2", "T3" o "T4". Por defecto, el conector puente "TOUT" está en posición "100" (cable Elvox): colóquelo en "50" solo si se utiliza un cable CAT5 con los pares acoplados.

EQUIPOS CON DISTRIBUIDOR ACTIVO 692D/2.

El conector puente de terminación debe posicionarse en "B" (para el cable Elvox) o en "C" (para el cable CAT5 con pares acoplados) EXCLUSIVAMENTE SI el BUS termina en el dispositivo. Debe dejarse en "A" si se utilizan los bornes 1-2 del 692D/2 para entrada-salida.

\*

TERMINAISON BUS

Equipo de monitor unifamiliar o plurifamiliar con una placa externa (REF. SI649).

F - Alimentador Art. 6922

G - Alimentador suplementario Art. 6923

K - Tecla de llamada desde fuera de la puerta

L - Cerradura eléctrica 12 Vcc

P - Mando abrepuertas

X - Cable Art. 732H, 732I (Dos hilos trenzados)

A6 - Telefone série Tab Art. 7509,7509/D

B0 - Monitor série Wide touch Art. 7311, 7321

F - Alimentador Art. 6922

G - Alimentador suplementar Art. 6923

L - Trinco eléctrico 12Vcc

VARIANTE-VARIATION-SONDERSCHALTUNG-VARIACIÓN 1b (Rif. SC5408).

Esquema de conexión del timbre suplementario electrónico art. 860A.

El timbre electrónico art. 860A dispone de dos tipos de sonidos diferentes con dos y tres tonalidades que se pueden seleccionar entre el borne 7 y el borne 8. El timbre se alimenta con tensión de red.

VARIANTE-VARIATION-SONDERSCHALTUNG-VARIACIÓN 2b (Rif. SC5408).

Esquema de conexión de los timbres suplementarios de tímpano.

Es posible emplear timbres suplementarios que funcionen o 12V a la tensión de red, utilizando el relé art. 0170/101, que se ha de conectar según se ilustra en el esquema.

VARIANTE-VARIATION-SONDERSCHALTUNG-VARIACIÓN 3b (Rif. SC5408).

Esquema de conexión del pulsador de llamada desde fuera de la puerta

Al accionar el pulsador de llamada desde fuera de la puerta, el vídeo-portero suena con una tonalidad diferente a la obtenida con la llamada desde la placa externa o intercomunicante.

VARIANTE-VARIATION-SONDERSCHALTUNG-VARIACIÓN (Rif. SC5453).

Esquema de conexión del alimentador suplementario art. 6923 para la alimentación del monitor con encendido simultáneo.

Cuando se instalan más de dos videotelefonos con encendido simultáneo se debe insertar un alimentador suplementario Art. 6923 por cada videotelefonos suplementario. En alternativa se puede programar (por medio del programador Art. 950C) un monitor como jefe de grupo, que es el único a encenderse automáticamente a lallamada externa; los otros videotelefonos se encienden pulsando il pulsador de autoencendido o descolgando il microtelefono. En este caso el monitor principal se apaga automáticamente.

El manual de instrucciones se puede descargar en la página web www.vimar.com

Normas de instalación

El aparato se ha de instalar en conformidad con las disposiciones sobre material eléctrico vigentes en el País.

Conformidad normativa

Directiva EMC

Normas EN 61000-6-1 y EN 61000-6-3.

RAEE - Información para los usuarios

El simbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al final de su vida util, se debe recoger separado de los demas residuos. Al final del uso, el usuario deberá encargarse de llevar el producto a un centro de recogida diferenciada adecuado o devolverselo al vendedor con ocasion de la compra de un nuevo producto. En las tiendas con una superficie de venta de al menos 400 m², es posible entregar gratuitamente, sin obligacion de compra, los productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La recogida diferenciada adecuada para proceder posteriormente al reciclaje, al tratamiento y a la eliminacion del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos negativos en el medio ambiente y en la salud y favorece la reutilizacion y/o el reciclaje de los materiales de los que se compone el aparato.
