MANUAL DE USUARIO Kirin B1 Kugoo

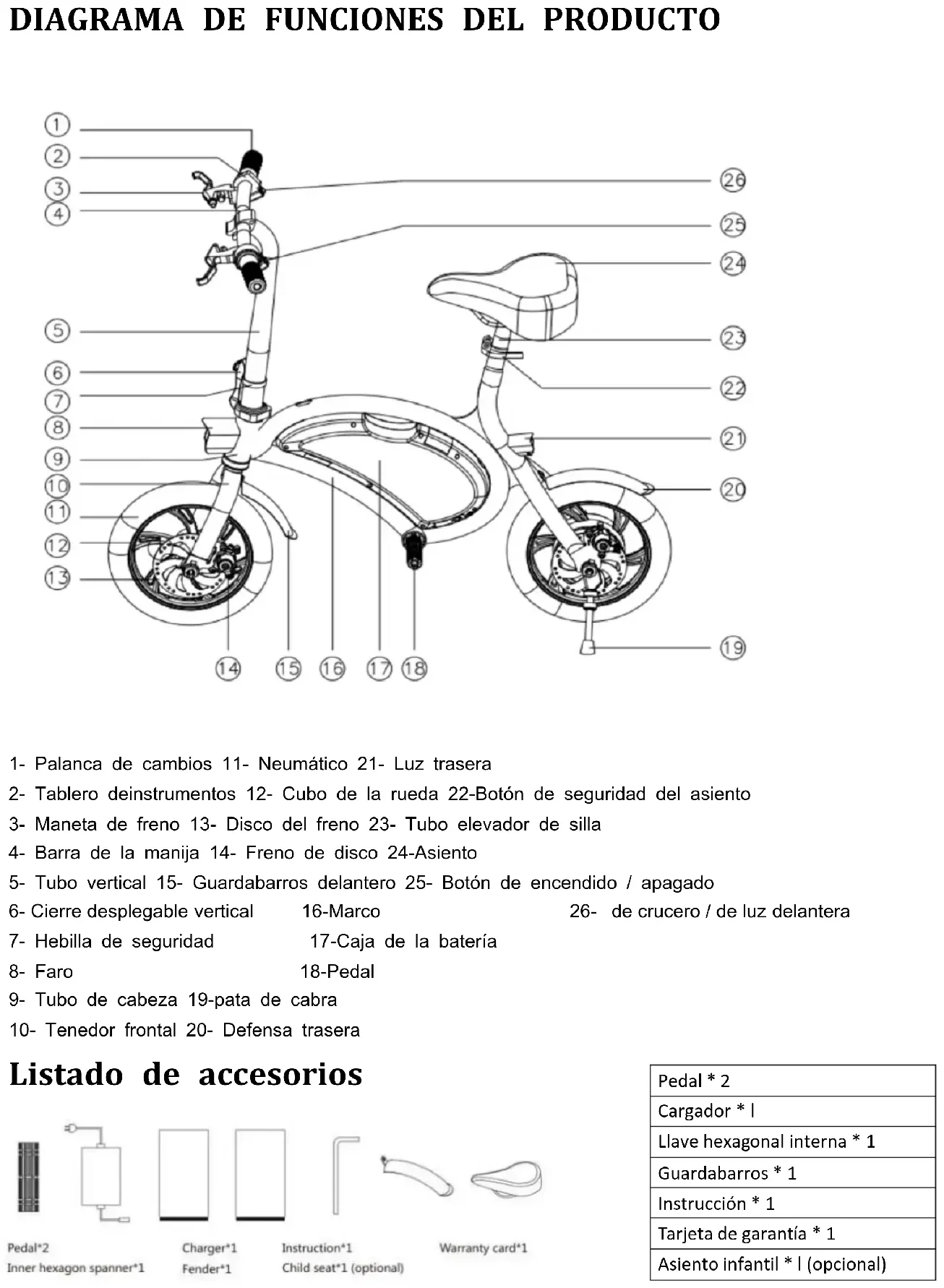

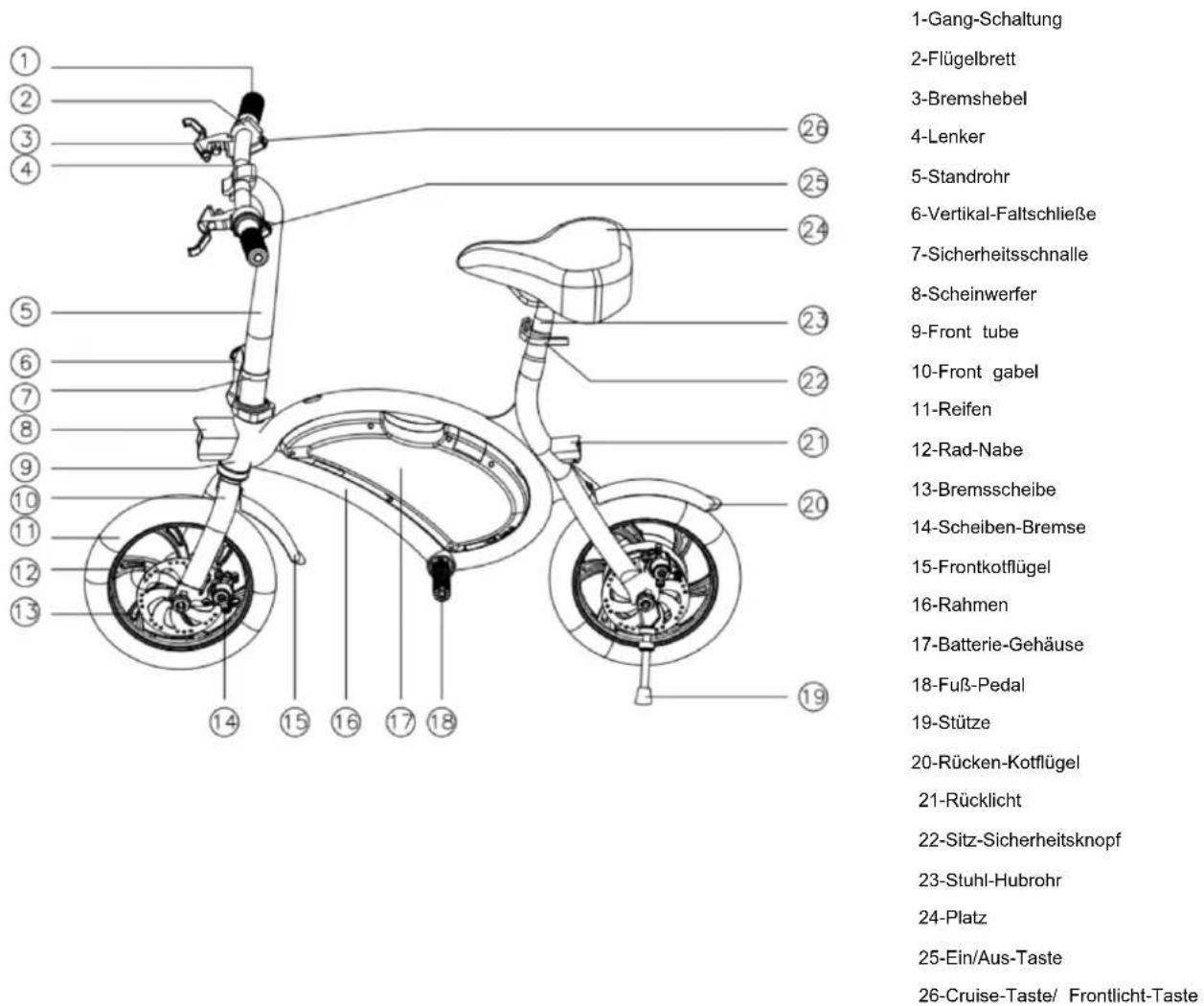

1- Palanca de cambios 11- Neumático 21- Luz trasera

2- Tablero deinstrumentos 12- Cubo de la rueda 22-Botón de seguridad del asiento

5- Tubo vertical 15- Guardabarros delantero 25- Botón de encendido / apagado

6- Cierre desplegable vertical 16-Marco 26- de crucero / de luz delantera

7- Hebilla de seguridad 17-Caja de la batería

9- Tubo de cabeza 19-pata de cabra

10- Tenedor frontal 20- Defensa trasera

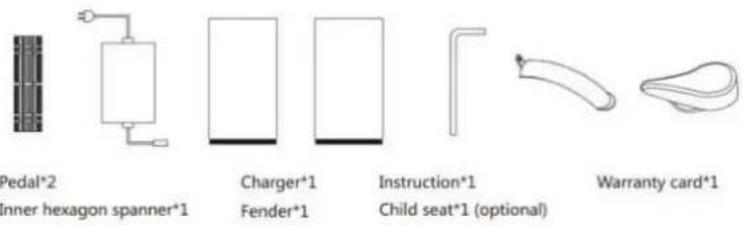

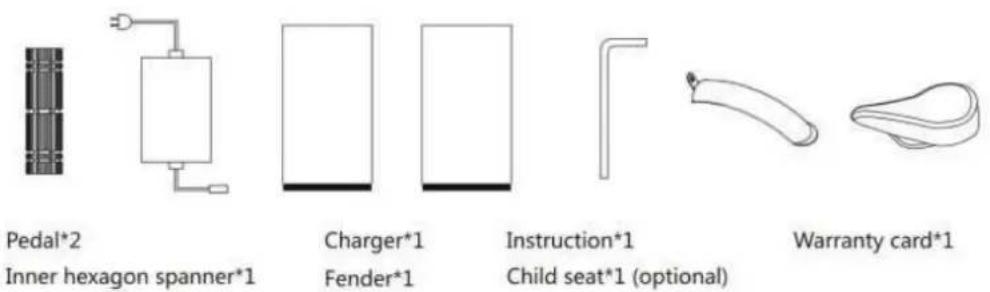

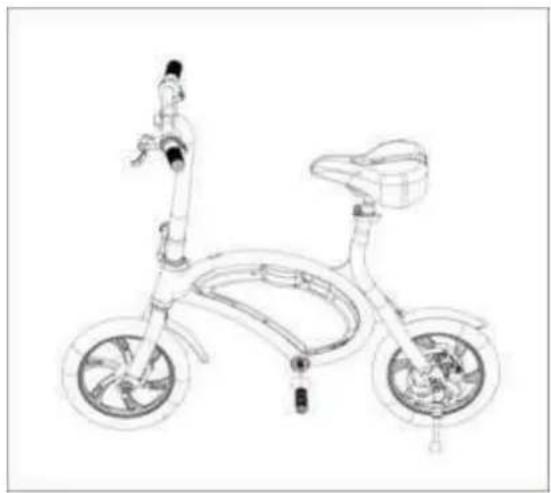

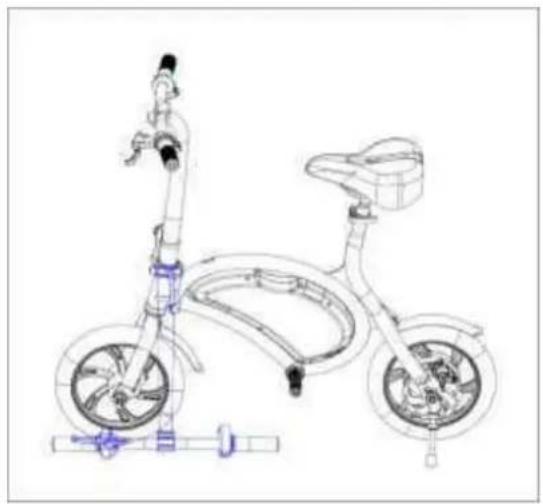

Listado de accesorios Pedal * 2 Cargador * l Llave hexagonal interna * 1 Guardabarros * 1 Instrucción * 1 Tarjeta de garantía * 1 Asiento infantil * l (opcional)Inicio rápido Plegado desplegado Montar el pedal Rotación en sentido horario Dirección de rotación Función

1. Carga: conecte el cargador al enchufe de alimentación y luego al E-scooter. Cuando el

indicador del cargador se vuelve verde de rojo, muestra la potencia máxima.

2. Encienda el E-scooter: presione el botón del interruptor para encender el E-scooter, el

tablero de instrumentos se ilumina; Presione el botón de interruptor nuevamente para apagar el E-scooter.

3. Estado de la batería: después del arranque, el tablero de instrumentos se ilumina y aparece

la electricidad, tiene cuatro rejillas, de acuerdo con la potencia alta, media y baja.

4. Freno: no puede acelerar antes de soltar el freno por completo.

5. Control de crucero: cuando conduzca, presione y suelte el botón de crucero, luego el scooter

se moverá a la velocidad actual. Si presiona el botón nuevamente o reprime el acelerador o el freno, se cancelará el control de crucero.

6. Mantenga presionada la tecla de crucero durante 3 segundos para encender / apagar la luz.

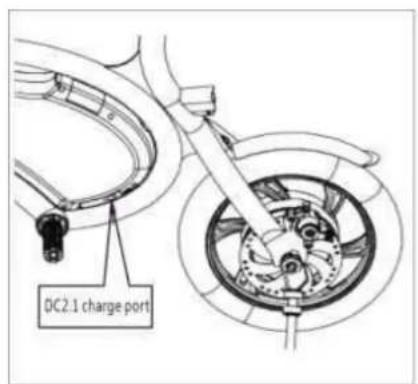

Puerto de carga DC2.1 Botón del interruptor Tablero de instrumentos Botón de cruceroPARÁMETROS Tamaño Material Metal Tamaño plegable 1020 * 200 * 720 mm Tamaño liberado 1020 * 505 * 940 mm Altura del pedal 200mm Tamaño del cubo 12 pulgadas Tamaño del paquete 1050 * 210 * 650 mm Color Negro Rendimiento Peso 14kg Carga máxima 120kg Máxima velocidad 20km / h Kilometraje 20 ± 3km Cuesta arriba 15 grados Temperatura -10 ~ 45 °C Impermeable IP54 Estándares Batería 6Ah Potencia nominal 250W Voltaje nominal 36V Voltaje de carga DC42V Voltaje de entrada AC100฀ 220V Tiempo de carga 4H Características Crucero sí Modo de freno Freno de disco trasero Asiento Ajustable Cesta Opcional Asiento para niños Opcional Observación: Muchos factores afectarán la velocidad máxima, como la potencia, la carga, la presión de los neumáticos, las condiciones de la carretera, la cadena, el grado de lubricación, etc. El kilometraje se ha medido en función de la temperatura de 25 ° C, la carga de 60 kg, la velocidad de 15-20 km / h, el camino suave y duro, y la batería llena a batería agotada. También está sujeto a otros factores, como hábitos de conducción, temperatura, carga, presión de los neumáticos, condiciones de la carretera, etc.PRECAUCIÓN Batería y carga Cargue entre 0 grados y 45 grados, entre -20 y 60 grados, mantenga la batería seca. No lo ponga en líquido ácido y alcalino. Sin lluvia, fuego y calor. No pongas la batería positiva ni negativa. No dañe, desmonte la batería ni use el adaptador incorrecto. No lo cargue más de 6 horas y no lo cargue más de 2A. Cuando no lo use durante mucho tiempo, coloque la batería en un lugar seco y fresco y cárguela durante 3 horas cada 2 meses. Siga las instrucciones o el usuario será responsable de la consecuencia. Al cargar, tenga cuidado con el tipo y el voltaje de la batería, colóquela al aire libre y no la ponga bajo el sol brillante y el espacio cerrado. Al cargar, coloque primero la batería y luego conecte la electricidad; después de cargar, corte la electricidad y luego desconecte el enchufe de la batería. Cuando se ilumine el verde, apague la alimentación, no conecte la batería cuando no se esté cargando. Al cargar, si la luz indicadora sale mal o aparece un olor extraño o si el cargador está demasiado caliente, deje de cargarlo inmediatamente, luego verifique y repare o reemplace el cargador ... En caso de que se haya caído algo mal en el cargador, especialmente el agua u otros líquidos, de lo contrario, tenga cuidado y póngalo en la caja fría. No desmonte el cargador usted mismo. Por favor revise el freno antes de conducir. Por favor, frene la rueda trasera primero. Tenga cuidado con la tensión del freno, use la llave hexagonal cuando esté floja. Los días lluviosos y nevados necesitan una mayor distancia de frenado. Edad adecuada: 16-45 años. Montando Lea primero las instrucciones para conocer primero el rendimiento del producto. No se lo prestes a alguien que no esté familiarizado con él. Use un casco cuando viaje. Obedezca las normas de tránsito y no lo conduzca en el camino de los automóviles. No lo conduzca en el camino lleno de gente.Cuando vaya cuesta abajo o camino resbaladizo, la velocidad debe ser inferior a 15 km/h. Inspeccione el neumático antes de conducir, la presión del neumático debe ser de 35-45 psi. No sobrepase el motor, mantenga el eje liso. No sobrecargue (la carga máxima es de 120 kg) Tenga cuidado con la distancia agregada cuando está bajo el día lluvioso y el día de nieve. Se prohíbe la conducción con una sola mano. Mantenimiento La rueda delantera y trasera del E-scooter debe estar en el centro del marco. Coloque el E-scooter después de conducir en un lugar fresco y seco. Revise el motor y el freno con frecuencia, no inyecte el aceite en el freno. Verifique el E-scooter y los tornillos y los lugares que necesitan fijación, fíjelo con frecuencia. Torsión sugerida: tornillos de barra 60-80 kgf.cm, tornillos de soporte de barra 175-200kgf.cm, tornillos de rueda 320-450kgf.cm. Verifique que el neumático esté perforado y tenga fugas de aire, comuníquese con un técnico profesional para repararlo y reemplazarlo.PRODUKT-FUNKTIONSDIAGRAMM 1-Gang-Schaltung 2-Flügelbrett 3-Bremshebel 4-Lenker 5-Standrohr 6-Vertikal-Faltschließe 7-Sicherheitsschnalle 8-Scheinwerfer 9-Front tube 10-Front gabel 11-Reifen 12-Rad-Nabe 13-Bremsscheibe 14-Scheiben-Bremse 15-Frontkotflügel 16-Rahmen 17-Batterie-Gehäuse 18-Fuß-Pedal 19-Stütze 20-Rücken-Kotflügel 21-Rücklicht 22-Sitz-Sicherheitsknopf 23-Stuhl-Hubrohr 24-Platz 25-Ein/Aus-Taste 26-Cruise-Taste/ Frontlicht-Taste Zubehör-Liste Pedal*2 Ladegerät*l Innensechskantschlüssel*1 Kotflügel*1 Bedienungsanleitung*1 Gewährleistungskarte*1 Kindersitz*l (optional)Schnelleinstieg für ungefaltetes Zusammenfalten Befestigen Sie das Pedal im Uhrzeigersinn Drehrichtung Funktion 1.Aufladen: Wenn das Ladegerät an den Netzstecker und anschließend an den Elektroroller angeschlossen wird, wechselt die Anzeige des Ladegeräts von rot auf grün und signalisiert damit die volle Leistung. 2 Einschalten des Elektrorollers: Betätigen Sie den Schaltknopf, um den Elektroroller einzuschalten, das Armaturenbrett leuchtet auf; betätigen Sie den Schaltknopf erneut, um den Elektroroller auszuschalten.
