SeeSnake microReel APX - Cámara de video RIDGID - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de video de inspección
Marca	RIDGID
Modelo	SeeSnake microReel APX
Tecnología de imagen	TruSense® con TiltSense™ y sensor HDR
Resolución de la cámara	640 x 480 píxeles
Tipo de sonda integrada	Frecuencia 512 Hz
Longitud del cable de empuje	30 m (100 pies)
Diámetro del cable de empuje	6,7 mm (0,27 pulg)
Capacidad de tubería	38 a 101 mm (1,5 a 4 pulg)
Dimensiones (L x P x H)	337 x 224 x 411 mm (13,3 x 8,8 x 16,2 pulg)
Peso	5,8 kg (12,7 lb)
Temperatura de funcionamiento	0 a 46 °C (32 a 115 °F)
Temperatura de almacenamiento	-20 a 70 °C (-4 a 158 °F)
Grado de protección (sin monitor)	IP×5 (resistente a proyecciones)
Alimentación	Por el monitor SeeSnake conectado
Función de giro de imagen	Automática, mantiene la imagen orientada hacia arriba
Sensor HDR	Sí, alto rango dinámico
Inclinómetro TiltSense	Mide y muestra el ángulo de inclinación
Comunicación bidireccional	Sí, a través de la tecnología TruSense
Compatibilidad de monitores	Todos los monitores SeeSnake y CSx Via
Mantenimiento	Limpieza con paño suave y detergente suave; no usar solvente
Seguridad	Advertencias de descarga eléctrica, no usar en agua
Reparabilidad	Por un centro de servicio autorizado RIDGID

Preguntas frecuentes - SeeSnake microReel APX RIDGID

¿Cómo conectar el microReel APX a un monitor?

Alinee el pasador de guía del conector del cable del sistema con el enchufe del monitor y empuje el conector hacia adentro. Gire solo el manguito de bloqueo externo, nunca doble el conector.

¿Qué es la tecnología TruSense®?

TruSense establece un enlace de comunicación bidireccional entre la cabeza de la cámara y el monitor Wi-Fi de la serie CSx. Permite mostrar información como la inclinación a través de TiltSense™ y mejora la calidad de imagen con el sensor HDR.

¿Qué diámetros de tubería puede inspeccionar la cámara?

El SeeSnake microReel APX está diseñado para tuberías de diámetro entre 38 y 101 mm (1,5 a 4 pulgadas).

¿Cómo reemplazar el tambor del microReel?

Abra la carcasa después de verificar que la cámara esté completamente dentro del tambor. Retire el tambor antiguo e instale el nuevo asegurándose de que la etiqueta de identificación esté orientada hacia arriba. Cierre y bloquee la carcasa.

¿Cuál es la longitud del cable de empuje?

El cable de empuje mide 30 metros (100 pies) y tiene un diámetro de 6,7 mm.

¿Cómo limpiar el sistema después de su uso?

Use paños y un cepillo suave de nailon. Si es necesario, se puede usar un detergente o desinfectante suave. No use solvente ni limpiador a presión.

¿El microReel APX es impermeable?

La cámara es impermeable hasta 100 metros (328 pies) de profundidad. La carcasa del microReel (sin monitor) tiene un grado de protección IP×5, resistente a proyecciones de agua.

¿Qué hacer si el cable de empuje se desenrolla del tambor?

Desenrolle y estire todo el cable en el suelo. Enróllelo a mano asegurándose de que el tambor gire libremente dentro de la carcasa. Evite torcer o doblar el cable. Consulte el apéndice A del manual para más detalles.

¿Cómo funciona el giro automático de la imagen?

Cuando está conectado a un monitor de la serie SeeSnake CSx, el microReel APX gira la imagen en la pantalla cuando la cámara gira en el tubo, asegurando que la imagen siempre permanezca orientada hacia arriba. Un icono muestra la orientación.

¿Dónde obtener reparación o mantenimiento?

El mantenimiento y las reparaciones deben ser realizados por un Centro de Servicio Autorizado Independiente RIDGID. Contacte a su distribuidor local o visite RIDGID.com para encontrar el centro más cercano.

MANUAL DE USUARIO SeeSnake microReel APX RIDGID

Con tecnología TruSense®

¡ADVERTENCIA!

Lea detenidamente este Manual del Usuario antes de usar esta herramienta. El no entender ni cumplir con el contenido de este manual puede tener como consecuencia descargas eléctricas, incendios, y/o lesiones personales graves.

Si desea obtener ayuda o más información sobre el uso de su microReel, visite support.seesnake.com/es/microreel o escanee este código QR.

Índice

Introducción

Declaraciones Normativas .... 35
Símbolos de Seguridad 35
Seguridad en el área de trabajo 36
Seguridad eléctrica.... 36
Seguridad personal 36
Uso y cuidado del equipo 37
Inspección previa al uso 38

Generalidades del SeeSnake microReel APX

Descripción....39
Especificaciones....40
Componentes 41

Información de seguridad específica

Seguridad del microReel 42

Instrucciones de uso

Ubicación....43
Apertura de la carcasa del microReel 43
Instalación del tambor 44
Información general sobre la inspección....44
Guías para tubería 45
Cómo retirar el conjunto del anillo de contacto.... 45

Mantenimiento y asistencia

Limpieza 46
Componentes de mantenimiento....46
Servicio y reparación....46
Desecho 46

Apéndice

Apéndice A: cómo reinsertar el cable de empuje 47

*Traducción de las instrucciones originales – Español

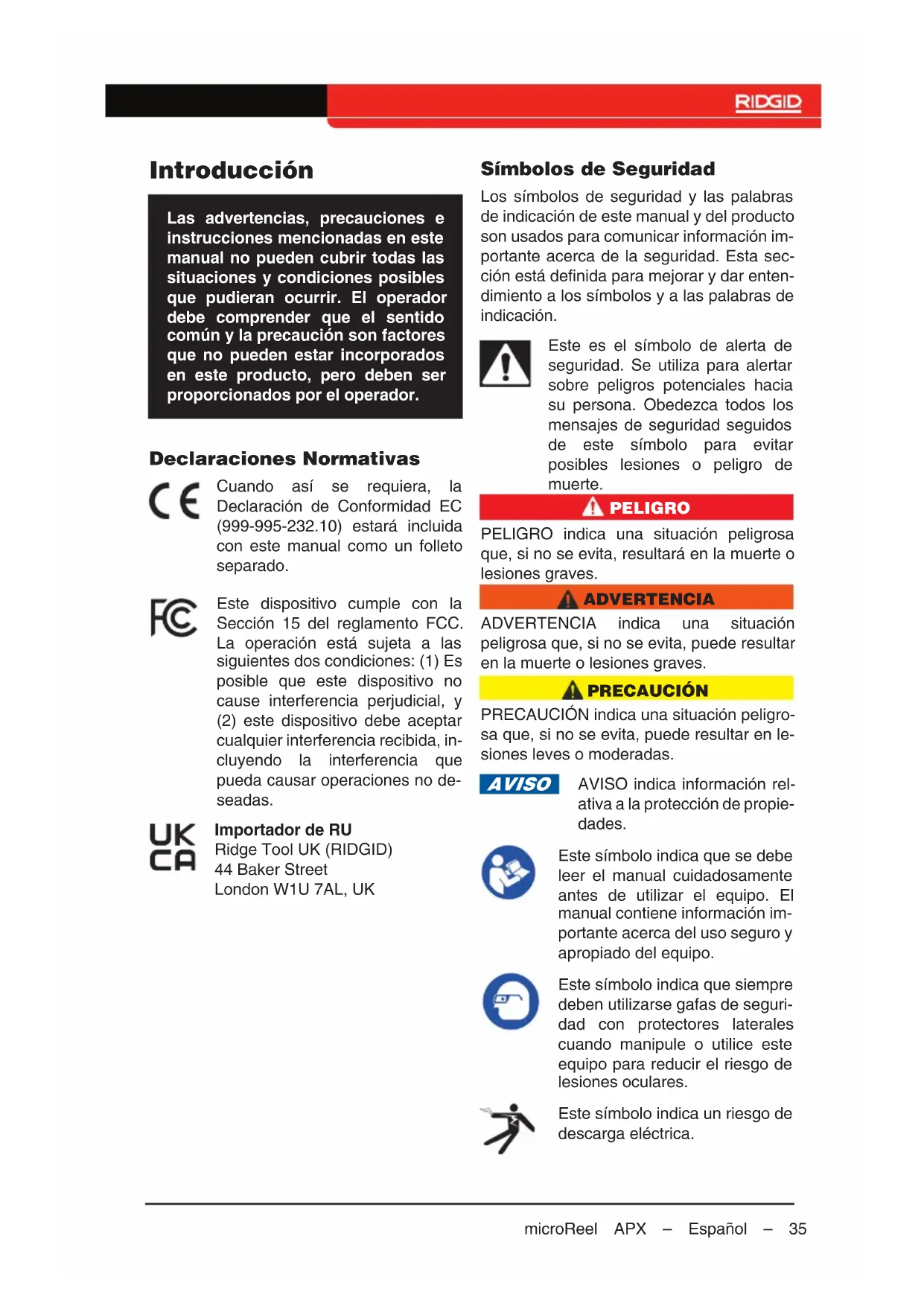

Introducción

Las advertencias, precauciones e instrucciones mencionadas en este manual no pueden cubrir todas las situaciones y condiciones posibles que pudieran ocurrir. El operador debe comprender que el sentido común y la precaución son factores que no pueden estar incorporados en este producto, pero deben ser proporcionados por el operador.

Declaraciones Normativas

CE

Cuando así se requiera, la Declaración de Conformidad EC (999-995-232.10) estará incluida con este manual como un folleto separado.

FC

Este dispositivo cumple con la Sección 15 del reglamento FCC. La operación está sujeta a las siguientes dos condiciones: (1) Es posible que este dispositivo no cause interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que pueda causar operaciones no deseadas.

UK CA

Importador de RU

Símbolos de Seguridad

Los símbolos de seguridad y las palabras de indicación de este manual y del producto son usados para comunicar información importante acerca de la seguridad. Esta sección está definida para mejorar y dar entendimiento a los símbolos y a las palabras de indicación.

Este es el símbolo de alerta de seguridad. Se utiliza para alertar sobre peligros potenciales hacia su persona. Obedezca todos los mensajes de seguridad seguidos de este símbolo para evitar posibles lesiones o peligro de muerte.

PELIGRO

PELIGRO indica una situación peligrosa que, si no se evita, resultará en la muerte o lesiones graves.

ADVERTENCIA

ADVERTENCIA indica una situación peligrosa que, si no se evita, puede resultar en la muerte o lesiones graves.

PRECAUCIÓN

PRECAUCIÓN indica una situación peligrosa que, si no se evita, puede resultar en lesiones leves o moderadas.

AVISO

AVISO indica información relativa a la protección de propiedades.

Este símbolo indica que se debe leer el manual cuidadosamente antes de utilizar el equipo. El manual contiene información importante acerca del uso seguro y apropiado del equipo.

Este símbolo indica que siempre deben utilizarse gafas de seguridad con protectores laterales cuando manipule o utilice este equipo para reducir el riesgo de lesiones oculares.

Este símbolo indica un riesgo de descarga eléctrica.

Reglas generales de seguridad

ADVERTENCIA

Lea todas las advertencias e instrucciones de seguridad. No obedecerlas podría ocasionar descargas eléctricas, incendios o lesiones graves.

¡GUARDE ESTAS INSTRUCCIONES!

Seguridad en el área de trabajo

• Mantenga su área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras aumentan el riesgo de accidentes.
• No use el equipo en atmósferas explosivas, como en presencia de líquidos, gases o polvos inflamables. El equipo puede producir chispas que podrían encender los gases o el polvo.
• Mantenga alejados a niños y espectadores cuando use el equipo. Las distracciones pueden causar la pérdida de control.
• Evite el tráfico. Preste atención a los vehículos en movimiento al usar en carreteras o cerca de ellas. Use ropa altamente visible o chalecos reflectores.

Seguridad eléctrica

- Evite el contacto corporal con superficies conectadas a tierra, como tuberías, radiadores, estufas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está conectado a tierra.

• No exponga el equipo a la lluvia o a condiciones de humedad. Existe un mayor riesgo de descarga eléctrica si ingresa agua al equipo.
• Mantenga todas las conexiones eléctricas secas y alejadas del suelo. Tocar el equipo o las conexiones con las manos mojadas puede aumentar el riesgo de descarga eléctrica.
• No maltrate el cable de corriente. Nunca use el cable para levantar, jalar o desenchufar el equipo. Manténgalo alejado del calor, aceite, bordes filosos y partes móviles. Los cables dañados o enredados aumentan el riesgo de descargas eléctricas.
• Si no se puede evitar el uso del equipo en un lugar húmedo o mojado, utilice un suministro eléctrico protegido por un interruptor con detección de falla a tierra (GFCI). El uso de este tipo de interruptores reduce el riesgo de descargas eléctricas.

Seguridad personal

• Manténgase alerta, concéntrese en lo que está haciendo y utilice el sentido común cuando use el equipo. No utilice el equipo cuando esté cansado o bajo la influencia de drogas, alcohol o medicamentos. Cualquier momento de distracción al usar el equipo puede causar lesiones graves.
• Vístase adecuadamente. No utilice ropa holgada ni joyería, pues las ropas holgadas, la joyería y el cabello largo pueden quedar atrapados en las partes móviles.
• Siga buenas prácticas de higiene. Después de manipular o usar equipos de inspección de drenajes, use agua caliente y jabón para lavarse las manos y otras partes del cuerpo expuestas al contenido del drenaje. Para evitar contaminación por materiales tóxicos o infecciosos, no coma ni fume cuando use o manipule equipos de inspección de drenajes.

- Utilice siempre equipo de protección personal adecuado al manipular y usar el equipo en drenajes. Los drenajes pueden contener químicos, bacterias y otras sustancias que podrían ser tóxicas, infecciosas o causar quemaduras u otros problemas. Un equipo de protección personal adecuado siempre incluye lentes de seguridad y podría incluir una máscara antipolvo, casco, protección auditiva, guantes o manoplas para limpieza de drenajes, guantes de goma o de látex, protectores faciales, goggles, ropa protectora, respiradores y calzado antideslizante con puntas de acero.

- Si va a usar un equipo de limpieza de drenajes junto con un equipo de inspección de drenajes, utilice guantes para limpieza de drenajes de RID GID. Nunca tome el cable giratorio de limpieza de drenajes con otra cosa, incluyendo otros guantes o trapos, ya que pueden quedar atrapados alrededor del cable y causar lesiones en las manos. Utilice solamente guantes de látex o goma debajo de los guantes para limpieza de drenajes de RID GID. No utilice guantes de limpieza de drenaje dañados.

Uso y cuidado del equipo

- No fuerce el equipo. Utilice el equipo apropiado para el trabajo en cuestión: el equipo correcto siempre lo hará mejor y de forma más segura.

- No utilice el equipo si el interruptor no lo enciende ni lo apaga. Todo equipo que no pueda ser controlado con el interruptor es peligroso y debe ser reparado.

- Desconecte el cable de la fuente de electricidad y quite la batería del equipo antes de realizar cualquier ajuste, cambiar accesorios o guardarlo. Las medidas de seguridad preventivas reducen el riesgo de lesiones.

- Guarde el equipo que no esté siendo utilizado fuera del alcance de los niños y no permita que lo usen personas que no estén familiarizadas con el equipo o con estas instrucciones. Este equipo puede ser peligroso en manos de personas no capacitadas.

• Realice el mantenimiento del equipo. Revise que no haya desalineaciones o bloqueos en las partes móviles, que no falten partes o estén rotas, y que no exista ninguna otra condición que pueda afectar el funcionamiento del equipo. Si el equipo está dañado, asegúrese de que sea reparado antes de usarlo. Muchos accidentes ocurren porque los equipos no reciben un mantenimiento adecuado.

- No adopte posturas forzadas. Mantenga el equilibrio y los pies firmes en todo momento, esto permite un mejor control del equipo en situaciones inesperadas.

- Use el equipo y sus accesorios de acuerdo con estas instrucciones y tenga en cuenta las condiciones de trabajo y la tarea a realizar. Usar el equipo para operaciones diferentes a las previstas puede generar situaciones peligrosas.

- Utilice solamente accesorios recomendados por el fabricante para su equipo. Los accesorios apropiados para un equipo pueden ser peligrosos si se utilizan en otros.

- Mantenga las agarraderas secas, limpias y libres de aceites y grasa. Esto ayuda a controlar mejor el equipo.

Inspección previa al uso

ADVERTENCIA

Para reducir el riesgo de lesiones graves debido a descargas eléctricas u otras causas, y para evitar daños al equipo, inspecciónelo por completo y corrija cualquier problema antes de cada uso.

Para hacer esta inspección, siga los estos pasos:

1. Apague el equipo.
2. Desconecte e inspeccione todos los cables y conexiones para comprobar que no exista ningún daño o modificación.
3. Limpie toda suciedad, aceite u otra contaminación de su equipo para facilitar la inspección y evitar que se le resbale de las manos mientras lo transporta o lo usa.
4. Examine la unidad en busca de partes rotas, desgastadas, faltantes, mal alineadas o bloqueadas, o cualquier otra condición que pueda afectar el uso seguro y normal del equipo.
5. Consulte las instrucciones del resto de los equipos para inspeccionarlos y asegurarse de que estén en buenas condiciones de uso.

6. Revise el área de trabajo en busca de lo siguiente:

7. Iluminación adecuada.

8. Líquidos, vapores o polvos inflamables que puedan encenderse. En caso de haberlos, no trabaje en el área hasta que su origen haya sido identificado y solucionado. El equipo no es a prueba de explosiones. Las conexiones eléctricas pueden ocasionar chispas.

- Un lugar despejado, nivelado, estable y seco para el operador. No utilice el equipo si sus pies están sobre una superficie mojada.

1. Analice el trabajo a realizar y determine cuál es el equipo correcto para la tarea.

2. Observe el área de trabajo y coloque barreras si es necesario para mantener alejadas a las personas presentes.

A partir de la página 42 puede encontrar información y advertencias de seguridad específicas del producto.

Generalidades del SeeSnake microReel APX

Descripción

RIDGID® SeeSnake® microReel™ APX™ es una cámara de diagnóstico portátil y personalizable con funciones de imagen mejoradas.

El cable de empuje más rígido hace que el microReel sea ideal para inspeccionar tramos más largos en tuberías de 38 mm a 102 mm [1.5 pulg. a 4 pulg.]. El soporte incluido permite colocar el microReel en la mejor posición para una mayor estabilidad al empujar o recuperar el cable.

El microReel incorpora una sonda en el cabezal de la cámara que puede localizarse con un receptor de localización de servicios para encontrar puntos de interés en la tubería.

El microReel es compatible con todos los monitores SeeSnake. El dispositivo de inspección móvil CSx Via™ se conecta fácilmente al microReel APX a través de la cavidad del anillo de contacto.

Características de APX

El microReel APX está equipado con una función de cambio de imagen automático. Cuando se conecta a un dispositivo de la serie SeeSnake CSx, el microReel APX voltea su imagen en pantalla a medida que la cámara gira a través de la tubería, asegurando que su imagen permanezca orientada en posición vertical. Un icono en pantalla indica la orientación vertical con re- specto a la imagen.

Descripción de la tecnología TruSense

La tecnología TruSense establece un enlace de comunicación bidireccional entre el cabezal de la cámara y un monitor conectado con Wi-Fi de la serie CSx. Sensores avanzados en la cámara transmiten información valiosa sobre el entorno dentro de la tubería.

TiltSense™

El inclinómetro TiltSense mide el grado de inclinación de la cámara y lo muestra en un monitor habilitado para Wi-Fi de la serie CSx, lo que le proporciona un indicador útil del ángulo de la cámara cuando se encuentra dentro de la tubería.

Sensor de imagen HDR

El sensor de imagen de alto rango dinámico (HDR) amplía el rango dinámico de la cámara, permitiendo que se muestre una mayor proporción de áreas brillantes y oscuras en la misma imagen al mismo tiempo sin reducir la visibilidad. El resultado es una claridad y detalles superiores, lo que le permite identificar rápida y fácilmente las áreas problemáticas.

Especificaciones
Peso 5.8 kg [12.7 lb]
Dimensiones
Largo 337 mm [13.3 pulg.]
Ancho 224 mm [8.8 pulg.]
Alto 411 mm [16.2 pulg.]
Diámetro del tambor	305 mm [12 pulg.]
Cámara
Largo	26 mm [1 pulg.]*37 mm [1.5 pulg.]**
Diámetro 25 mm [1 pulg.]
Resolución 640 x 480 píxeles
Sonda
Tipo Integrado
Frecuencia 512 Hz
Medición de la distancia
Tipo Contador TruSense
Comunicación de datos	Bidireccional
Cable de empuje
Largo 30 m [100 pies]
Diámetro 6.7 mm [0.27 pulg.]
Diámetro del centro de fibra de vidrio	3 mm [0.12 pulg.]
Radio de curvatura mínimo	64 mm [2.5 pulg.]
Capacidad de tubería§	38 a 101 mm[1.5 a 4 pulg.]

Especificaciones
Longitud del cable del sistema	3 m [10 pies]
Entorno operativo
Temperatura‡	0 °C a 46 °C[32 °F a 115 °F]
Temperatura de almacenamiento	-20 °C a 70 °C[-4 °F a 158 °F]
Protección de entrada(sin monitor)	IP×5
Humedad relativa	5 a 95 por ciento
Altitud	4 000 m [13 123 pies]
Nivel de profundidad de la cámara	Impermeable hasta100 m [328.1 pies]
* Medido desde la lente al muelle.
** Medido desde la lente al final de las roscas.
§ La capacidad real de la tubería depende de sus condiciones.
‡ Si bien la cámara puede funcionar a temperaturas extremas, pueden ocurrir cambios en la calidad de la imagen.

Equipo estándar

• SeeSnake microReel
- Guías de bola
- Manual del operador

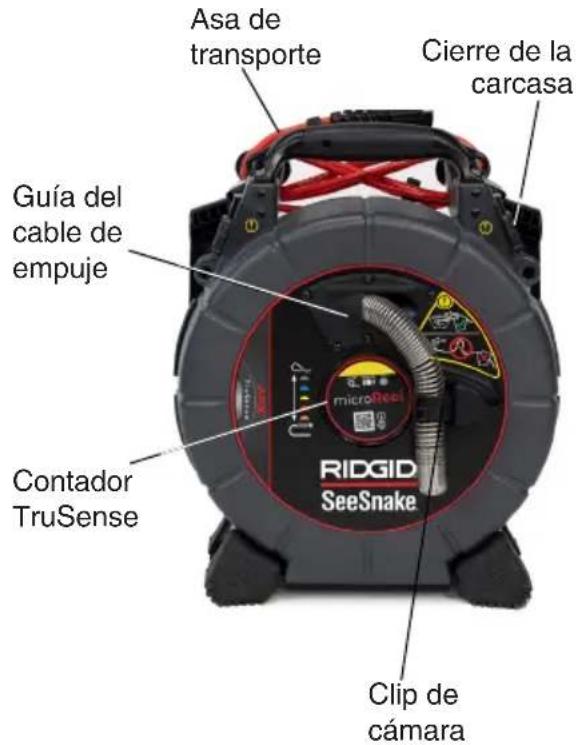

Componentes

Información de seguridad específica

ADVERTENCIA

Esta sección contiene información importante de seguridad que es específica del SeeSnake microReel de RIDGID. Lea detenidamente estas precauciones antes de usar el equipo para reducir el riesgo de descargas eléctricas, incendios y lesiones graves.

¡GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS!

Seguridad del microReel

• Lea y comprenda este manual, el manual del monitor de informes digitales y las instrucciones de cualquier otro equipo que esté utilizando antes de hacer uso del equipo. El incumplimiento de alguna de las indicaciones podría ocasionar daños a bienes materiales o lesiones graves. Conserve este manual con el equipo para futuras consultas.
• Usar el equipo sobre el agua incrementa el riesgo de descargas eléctricas. El sistema no se debe utilizar si el operador o el equipo están apoyados sobre una superficie mojada.
• El equipo no está diseñado para brindar protección y aislamiento contra alta tensión. No lo utilice cuando exista peligro de contacto con alta tensión.

• Para evitar daños al equipo y disminuir el riesgo de lesiones, no lo exponga a golpes mecánicos. La exposición a golpes mecánicos puede dañar el equipo y aumentar el riesgo de lesiones graves.

• Utilice siempre equipo de protección personal adecuado al manipular y usar el equipo en drenajes. Cuando inspeccione drenajes que puedan contener bacterias o químicos peligrosos, use el equipo de protección adecuado, como guantes de látex o goma, gafas de protección, protectores faciales y respiradores. Siempre utilice protección ocular para protegerse contra la suciedad y otros objetos extraños.

• Verifique que el cable de empuje está asegurado dentro del tambor para evitar que se desenrolle por sí mismo si se retira el tambor de la caja o si la caja se deja abierta con el tambor adentro. Si el cable de empuje se desenrolla, no retuerza y fuerce manualmente el cable para insertarlo al tambor no giratorio. La torsión y flexión del cable de empuje que resulta de reinsertarlo por la fuerza al tambor sin usar la caja exterior para girarlo lo dañará. Consulte las instrucciones para reinsertar el cable de empuje si se ha desenrollado del tambor el Apéndice A.

Instrucciones de uso

Ubicación

Arme su microReel cerca de la entrada de la tubería para poder manipular el cable de empuje mientras mira el monitor. Use el soporte para colocar el microReel de forma que no se incline durante el uso.

Apertura de la carcasa del microReel

ADVERTENCIA

Verifique que la cámara esté completamente dentro del tambor antes de desenganchar y abrir la carcasa del microReel. No abra la carcasa del microReel mientras la cámara esté guardada en el clip de la cámara. Si la cámara no está en el tambor, el cable de empuje puede desenrollarse y causar daños o lesiones severas.

Abra la carcasa del microReel para encaminar la cámara, sustituir el tambor, rebobinar el cable de empuje y limpiar y dar mantenimiento al sistema.

1. Coloque la unidad en una superficie nivelada y póngala boca arriba.
2. Desbloquee los pestillos a cada lado de la carcasa del microReel.

Cierre de la carcasa

1. Abra cuidadosamente la carcasa frontal y localice el cabezal de la cámara y el tambor del cable de empuje.
2. Encamine la cámara hacia afuera mediante la guía del cable de empuje en la parte delantera de la carcasa.
3. Coloque el cabezal de la cámara en el clip.
4. Cierre asegurando los pestillos de la car- casa.

Instalación del tambor

La carcasa del microReel le da la capacidad de intercambiar el tambor cuando el trabajo requiera una combinación diferente de cable de empuje y cámara. Es posible instalar cualquiera de los tambores microReel y los tambores de los sistemas SeeSnake microDrain™ y nanoReel™ en la carcasa del microReel.

Para instalar el tambor, siga estos pasos:

1. Abra la carcasa del microReel y retire el tambor.

2. Coloque el tambor deseado en la carcasa del microReel.

3. Verifique que la etiqueta con el nombre del producto esté orientado hacia arriba.

4. Gire el tambor para verificar que se mueve libremente.

5. Cierre la carcasa y los pestillos.

Información general sobre la inspección

Para realizar la inspección de una tubería, conecte cualquier monitor SeeSnake al carrete, encienda el sistema, introduzca el cable de empuje a través de la tubería y observe la pantalla.

Si desea conocer opciones de inspección avanzadas, como capturar un archivo de medios, localizar la sonda, rastrear el cable de empuje y entregar informes, consulte el manual que viene con su monitor.

Conexión con el monitor

Conecte el cable del sistema al monitor alineando la clavija guía con el enchufe e introduciendo el conector en línea recta.

AVISO

Enrosque solamente la abrazadera externa de fijación. Nunca doble ni tuerza el conector.

Abrazadera externa de fijación

Conexión con el CSx Via

El dispositivo de inspección CSx Via Wi-Fi puede conectarse al microReel a través de la cavidad del anillo de contacto. Retire el anillo de contacto del microReel e instale el CSx Via en la cavidad del anillo de contacto.

Para obtener más instrucciones sobre cómo instalar el CSx Via, consulte el manual del operador.

Extracción de la cámara

Retire lentamente el cable de empuje de la tubería aplicando una fuerza constante e introduzca pequeños tramos en el tambor. Limpie el cable de empuje con una toalla de papel o trapo a medida que lo retira.

AVISO

No ejerza una fuerza excesiva ni tire en ángulos cerrados. Introducir tramos muy extensos o forzar el cable de empuje puede hacer que se curve, retuerza o rompa.

Guías para tubería

Estas guías centran la cámara en la tubería mejoran la calidad de la imagen y ayudan a mantener la lente despejada. Utilícelas siempre que sea posible para reducir el desgaste del sistema de la cámara.

Cómo retirar el conjunto del anillo de contacto

1. Desconecte el cable del sistema del monitor de reporte, y retire el monitor del sistema de acoplamiento.

2. Suelte el cable del sistema del soporte para cables.

3. Saque el anclaje del cable del bastidor y desenganche el cable del sistema del gancho del bastidor.

4. Gire el selector del anillo de contacto en sentido contrario a las agujas del reloj hasta la posición de desbloqueo 8.

5. Tire recto hacia afuera.

AVISO

No toque las clavijas de contacto del interior del selector del anillo de contacto. Ejercer presión sobre ellos puede hacer que se rompan.

Mantenimiento y asistencia

Limpieza

Limpie su sistema con trapos y un cepillo suave de nailon. Si lo desea, puede usar un detergente o desinfectante suave. No utilice disolventes ni agua a alta presión para limpiar ninguna parte del sistema.

Componentes de mantenimiento

Cabeza de cámara

Los arañazos en la cámara tienen un efecto mínimo en su rendimiento. No utilice herramientas de raspado ni lije la cámara para eliminar los arañazos.

Cable de empuje

Pase un trapo sobre el cable de empuje e inspeccione visualmente que no tenga cortes ni abrasiones mientras lo empuja nuevamente dentro del tambor. Reemplace o repare el cable de empuje si la cubierta exterior está cortada o desgastada.

Almacenamiento

El microReel APX debe almacenarse en un área seca y segura entre -10°C y 70°C [14°F y 158°F]. Guarde su equipo en un área cerrada fuera del alcance de los niños y personas que no estén familiarizadas con su propósito.

Asistencia

Para obtener asistencia e información adicional sobre el uso de su sistema, visite support.seesnake.com/es/microreel

Servicio y reparación

Un servicio o reparación inadecuados pueden hacer que el carrete de la cámara no sea seguro para operar.

El servicio y la reparación del carrete de la cámara deben realizarse en un centro de servicio autorizado independiente de RIDGID. Para encontrar su centro de servi- cio más cercano o para cualquier consulta de servicio o reparación:

- Póngase en contacto con su distribuidor local de RIDGID.

- Póngase en contacto con el Departamento de Servicio Técnico de Ridge Tool Company en [e-mail] o, en los Estados Unidos y Canadá, llame al 1-800-519-3456.

Desecho

Las partes de su sistema contienen materiales valiosos que se pueden reciclar. Hay empresas que se pueden encontrar a nivel local especializadas en el reciclaje. Deseche los componentes de acuerdo con todas las regulaciones aplicables. Póngase en contacto con su autoridad local de gestión de residuos para obtener más información.

Países de la CE: ¡No deseche el equipo eléctrico con la basura doméstica!

De acuerdo con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos, y su implementación en la legislación nacional, los equipos eléctricos que ya no se puedan usar deberán recolectarse por separado y desecharse de forma respetuosa con el medio ambiente.

Desecho de la batería

Países de la CE: las baterías defectuosas o usadas deben reciclarse de acuerdo con la directiva 2006/66/EEC..

Apéndice

Apéndice A: cómo reinsertar el cable de empuje

AVISO

No utilice una fuerza excesiva al intentar rebobinar el cable de empuje en el tambor. Introducir tramos muy extensos o forzar el cable de empuje puede hacer que se curve, retuerza o rompa.

Siga estas instrucciones para volver a insertar el cable de empuje si se ha desenrollado del tambor.

1. Asiente el tambor en la carcasa antes de volver a insertar el cable de empuje.

1. Si el espacio lo permite, desenrolle y enderece toda la longitud del cable de empuje en el suelo.

1. Con ambas manos, comience a rebo- binar el cable de empuje en el tambor. Si el cable de empuje no puede colo- carse recto, tenga mucho cuidado al rebobinarlo. Asegúrese de que el cable de empuje no se doble ni quede atra- pado debajo o dentro de algún objeto.

Si el cable de empuje se retuerce o se dobla, detenga el rebobinado y desen-róllelo antes de continuar.

1. Asegúrese de que el tambor gira en la caja al rebobinar el cable de empuje. Para evitar dañar el cable de empuje, mantenga una mano cerca del tambor al rebobinarlo para asegurarse de que el tambor gira libremente.

1. Pase con cuidado el cabezal de la cámara por la guía del cable de empuje.

Si sustituye el cabezal de la cámara, tire solo de la parte del cable que contiene el muelle para evitar doblar o romper el cable de empuje.
