Tipo de producto	Proyector LED recargable portátil
Marca	Ansmann
Modelo	FL800R
Potencia	10 W
Fuente de luz	SMD-LED no reemplazable
Temperatura de color	5000 K (luz diurna)
Índice de reproducción cromática (IRC)	CRI > 80 Ra
Flujo luminoso (máx.)	800 lúmenes (100 %)
Niveles de brillo	3 (100 %, 50 %, 25 %)
Autonomía máxima	12 h (al 25 % de brillo)
Tiempo de carga	4 h
Tipo de batería	Ion de litio integrada, 7,4 V
Capacidad de la batería	2200 mAh / 16,28 Wh
Alimentación	Adaptador de corriente 100-240 V CA, 12 V CC / 0,5 A
Índice de protección	IP54 (resistente al polvo y salpicaduras de agua)
Clase de protección	III (muy baja tensión)
Dimensiones (Al x An x Pr)	212 x 224 x 177 mm
Peso	900 g
Uso	Interior y exterior (uso doméstico privado)
Temperatura de funcionamiento	-20 °C a +45 °C
Accesorios incluidos	Adaptador de corriente, manual de instrucciones
Mantenimiento	Limpiar con un paño ligeramente húmedo; no sumergir
Seguridad	No mirar directamente el haz; no cubrir durante el funcionamiento
Garantía	10 años en el aparato (batería excluida)

Preguntas frecuentes - FL800R ANSMANN

¿Cómo encender el proyector FL800R?

Presione el botón de encendido/apagado en la parte posterior de la carcasa. Cada pulsación pasa por los niveles 25 %, 50 %, 100 % y luego apaga.

¿Cómo cargar el proyector?

Retire la tapa del conector de carga en la parte posterior, conecte el conector del adaptador de corriente suministrado y luego enchúfelo a una toma de corriente. No coloque el proyector con la cara luminosa hacia abajo durante la carga.

¿Puedo usar el proyector mientras se carga?

Sí, puede usar la lámpara durante la carga, pero el brillo se reducirá para proteger la batería y el tiempo de carga se prolongará.

¿Cuál es la autonomía de la batería?

La autonomía varía según el nivel de brillo: aproximadamente 3 horas al 100 %, 6 horas al 50 % y 12 horas al 25 %.

¿La fuente de luz es reemplazable?

No, el LED no es reemplazable. Al final de su vida útil, todo el proyector debe ser reemplazado.

¿Cómo limpiar el proyector?

Desconecte siempre el aparato antes de limpiarlo. Use un paño ligeramente húmedo, luego seque. Nunca sumerja el proyector en agua y evite que entre líquido en la carcasa.

¿El proyector es resistente al agua?

Sí, tiene clasificación IP54, lo que significa que resiste al polvo y a las salpicaduras de agua. Nunca lo sumerja.

¿Qué hacer si el vidrio protector está dañado?

El vidrio de seguridad no es reemplazable. Si el vidrio está dañado, el producto debe desecharse de acuerdo con las normas ambientales.

¿Qué distancia mínima mantener entre el proyector y los objetos iluminados?

Todos los objetos deben estar al menos a 10 cm del proyector para evitar cualquier riesgo de incendio.

¿Cómo almacenar el proyector durante un largo período?

Cargue completamente la batería antes del almacenamiento. Recárguela al menos una vez al año para evitar una descarga profunda. Almacene en un lugar seco y a temperatura moderada.

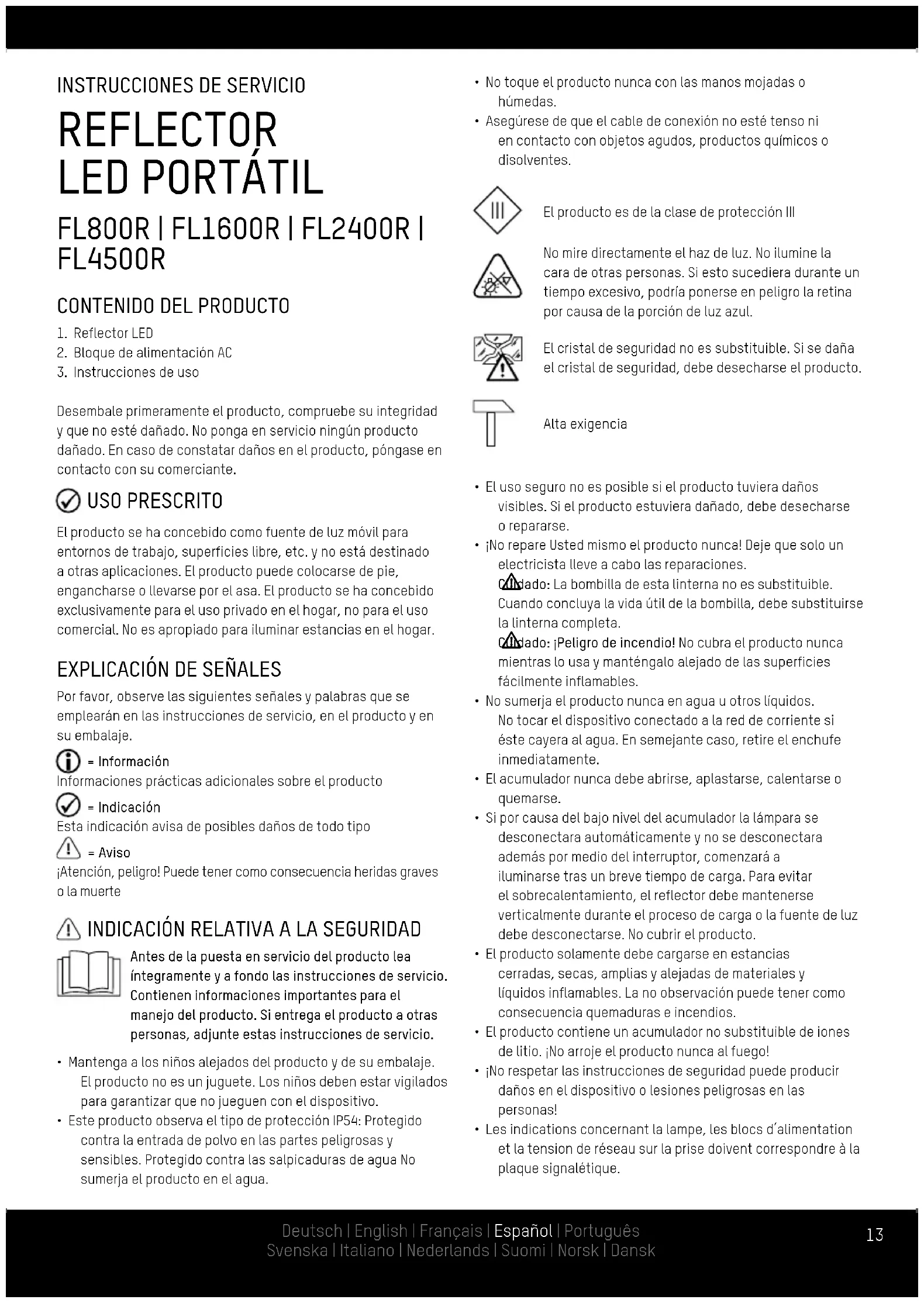

MANUAL DE USUARIO FL800R ANSMANN

1. Reflector LED
2. Bloque de alimentación AC
3. Instrucciones de uso

Desembale primeramente el producto, compruebe su integridad y que no esté dañado. No ponga en servicio ningún producto dañado. En caso de constatar daños en el producto, póngase en contacto con su comerciante.

USO PRESCRITO

El producto se ha concebido como fuente de luz móvil para entornos de trabajo, superficies libre, etc. y no está destinado a otras aplicaciones. El producto puede colocarse de pie, engancharse o llevarse por el asa. El producto se ha concebido exclusivamente para el uso privado en el hogar, no para el uso comercial. No es apropiado para iluminar estancias en el hogar.

EXPLICACIÓN DE SEÑALES

Por favor, observe las siguientes señales y palabras que se emplearán en las instrucciones de servicio, en el producto y en su embalaje.

= Información

Informaciones prácticas adicionales sobre el producto

= Indicación

Esta indicación avisa de posibles daños de todo tipo

= Aviso

¡Atención, peligro! Puede tener como consecuencia heridas graves o la muerte

INDICACIÓN RELATIVA A LA SEGURIDAD

Antes de la puesta en servicio del producto lea íntegramente y a fondo las instrucciones de servicio. Contienen informaciones importantes para el manejo del producto. Si entrega el producto a otras personas, adjunte estas instrucciones de servicio.

• Mantenga a los niños alejados del producto y de su embalaje. El producto no es un juguete. Los niños deben estar vigilados para garantizar que no jueguen con el dispositivo.

• Este producto observa el tipo de protección IP54: Protegido contra la entrada de polvo en las partes peligrosas y sensibles. Protegido contra las salpicaduras de agua No sumerja el producto en el agua.

• No toque el producto nunca con las manos mojadas o húmedas.

• Asegúrese de que el cable de conexión no esté tenso ni en contacto con objetos agudos, productos químicos o disolventes.

El producto es de la clase de protección III

No mire directamente el haz de luz. No ilumine la cara de otras personas. Si esto sucediera durante un tiempo excesivo, podría ponerse en peligro la retina por causa de la porción de luz azul.

El cristal de seguridad no es substituible. Si se daña el cristal de seguridad, debe desecharse el producto.

Alta exigencia

• El uso seguro no es posible si el producto tuviera daños visibles. Si el producto estuviera dañado, debe desecharse o repararse.
• ¡No repare Usted mismo el producto nunca! Deje que solo un electricista lleve a cabo las reparaciones.
  Cuidado: La bombilla de esta linterna no es substituible. Cuando concluya la vida útil de la bombilla, debe substituirse la linterna completa.
  Cuidado: ¡Peligro de incendio! No cubra el producto nunca mientras lo usa y manténgalo alejado de las superficies fácilmente inflamables.

- No sumerja el producto nunca en agua u otros líquidos. No tocar el dispositivo conectado a la red de corriente si éste cayera al agua. En semejante caso, retire el enchufe inmediatamente.

- El acumulador nunca debe abrirse, aplastarse, calentarse o quemarse.

- Si por causa del bajo nivel del acumulador la lámpara se desconectara automáticamente y no se desconectara además por medio del interruptor, comenzará a iluminarse tras un breve tiempo de carga. Para evitar el sobrecalentamiento, el reflector debe mantenerse verticalmente durante el proceso de carga o la fuente de luz debe desconectarse. No cubrir el producto.

- El producto solamente debe cargarse en estancias cerradas, secas, amplias y alejadas de materiales y líquidos inflamables. La no observación puede tener como consecuencia quemaduras e incendios.

- El producto contiene un acumulador no substituible de iones de litio. ¡No arroje el producto nunca al fuego!

- ¡No respetar las instrucciones de seguridad puede producir daños en el dispositivo o lesiones peligrosas en las personas!

• La lámpara no debe colocarse por el lado de la fuente de luz o caer por este lado. A este respecto existe el peligro de incendio. Para evitar un vuelque, la lámpara solo debe emplearse según el uso prescrito.
• Las indicaciones relativas a la lámpara, el bloque de alimentación así como la tensión de red de la toma de corriente deben coincidir con lo indicado en la placa de tipo.
• Este producto no está destinado a ser utilizado por personas (incluidos niños) con facultades físicas, sensoriales o mentales disminuidas o que carezcan de experiencia y conocimientos sobre el manejo de este producto. ¡Estas personas deben haber sido instruidas primero por una persona supervisora y que sea responsable de su seguridad o las supervise durante el manejo del producto!
• ¡Todos los objetos iluminados deben encontrarse mínimamente a 10 cm de la lámpara!

i DESCRIPCIÓN DEL PRODUCTO

1 Asa de transporte
2 Tornillos de fijación
3 Señalización de la capacidad del acumulador
4 Pulsador de conex./desc.

5 Cobertura de protección de goma

6 Toma para la recarga

7 Pie de apoyo

i INDICACIÓN PARA LA COLOCACIÓN

• Lleve el producto siempre por el asa
• Coloque el producto siempre de pie sobre su soporte de horquilla.
• Cuelgue el producto siempre por su aro de enganche.
• Las articulaciones cuentan con una resistencia al movimiento para evitar un desajuste inintencionado. No modifie abrúptamente el ángulo del soporte de horquilla sino lentamente.

AJUSTE DEL REFLECTOR

• Afloje ambos tornillos de ajuste.
• Ajuste el ángulo del reflector.
• Apriete los tornillos de ajuste.

i PUESTA EN SERVICIO

El pulsador de conex./desc. se encuentra en la cara trasera de la carcasa.

Pulsar una vez: 25%

Pulsar dos veces: 50%

Pulsar tres veces: 100%

Pulsar cuatro veces: Desc.

i PROCESO DE CARGA

Antes del primer empleo de la lámpara, ésta debe cargarse por completo con el bloque de alimentación suministrado. Si se guarda el producto durante un espacio prolongado de tiempo, debe cargarse también previamente; en el caso de guardarlo, recargar al menos una vez al año a fin de evitar la descarga extrema del conjunto de acumuladores.

A este respecto se retira la tapa de protección de la toma de la parte trasera del dispositivo y se inserta la clavija para la carga. Después ha de enchufarse el bloque de alimentación en la toma de corriente. Observar que el reflector para obras no se encuentre con la parte que emite la luz hacia abajo.

i SEÑALIZACIÓN DEL ACUMULADOR LED POR MEDIO DE LOS LEDS DE ESTADO DE LA CARA TRASERA DE LA CARCASA

Estado de carga:

Los LEDs de señalización iluminados muestran el estado de carga mientra que el proceso de la carga se muestra por medio de un LED intermitente

Señalización de la capacidad restante:

La cantidad de los LEDs de señalización iluminados muestra la energía restante de las pilas.

i ILUMINAR Y RECARGAR SIMULTÁNEAMENTE

El reflector puede emplearse durante la carga. Por favor, observe que estando conectado el bloque de alimentación se reduce la luminosidad a fin de proteger de daños al acumulador.

Por favor, observe que la duración de la recarga se prolonga en este caso.

La lámpara solamente debe emplazarse sobre bases resistentes y antideslizantes tan horizontales como sea posible. Al colocarla sobre superficies ligeramente inclinadas debe observarse que el pie se oriente de modo que la lámpara no pueda caerse sobre el lado que emite de luz.

i DISPOSITIVO DE SUJECIÓN (TRÍPODE, IMÁN, ETC.)

Caso que la lámpara se sujete con un dispositivo de sujeción debe observarse que ella o la sujeción estén bien sujetas a fin de evitar posibles daños por causa de una precipitación.

i LIMPIEZA/MANTENIMIENTO

¡Realice los trabajos de limpieza sólo con el conector desenchufado!

• Los trabajos de limpieza solo deben realizarse con un paño ligeramente humedecido; seguidamente secar bien frotando.
• No sumergir el producto en agua o demás líquidos.
• Observar que no debe penetrar ningún líquido en la carcasa.
• No emplear para la limpieza ningún cepillo duro ni objeto agudo alguno.

☑ Si emplea incorrectamente la lámpara pueden darse daños:

• No arrojar ni dejar que se caiga
• Emplear solo en estado original
• No emplear en su envase
• Desconectar tras el uso

i DATOS TÉCNICOS DE LA LÁMPARA

Modelo	1600-0274:FL800R	1600-0275:FL1600R	1600-0276:FL2400R	1600-0402:FL4500R
Potencia en vatios 10 W 20 W 30 W		50W
Conjunto de pilasdeiones de litio	7.4V2200mAh16.28Wh	7.4V4400mAh32.6Wh	11.1V4400mAh48.9Wh	11.1V6600mA73,26Wh
Tensión de entrada 12V DC 12V DC		13.5V 13V DC
Corriente de entrada 0,5A 1A 1A 1,8A
Tipo de protección IP IPS4 (protegido contras las salpicaduras de agua)
Tipo de protección IK IK05
Clase de protección III
Type d'agent lumineux SMD-LED
Température decouleur 5000 K
Indice de rendu de couleur [CRI] >80 Ra
Flujo luminosonominal	100%: 800lm50%: 400 lm25%: 200 lm	100%:1600lm50%: 800 lm25%: 400 lm	100%: 2400 lm50%: 1200 lm25%: 600 lm	100%: 4500 lm50%: 2500 lm25%: 1200 lm
Duración de lailuminación	100%: 3h50%: 6h25%: 12h	100%: 3h50%: 6h25%: 10h	100%: 3h50%: 6h25%: 10h	100%: 3h50%: 6h25%: 12h
Duración de la recarga 4h 4-5h 5-6h 5-6h
Superficie deproyección máxima	474 cm2	726 cm2	797 cm2	1053 cm2
Lugar de trabajo Interiores y exteriores
Temperatura deservicio de -20 a +45 °C
Dimensiones del cristal [alto x anchox hondol aprox.	90 x124 x4 mm	128 x178 x4 mm	147 x202 x4 mm	114 x90 x4 mm
Dimensiones [altox ancho x hondolaprox.	212 x224 x177 mm	273 x266 x215 mm	292 x273 x213 mm	320 x329 x200 mm
Peso	900 g	1440 g	2130 g	2305 g
Datos técnicos del bloque de alimentación
Tensión de entrada 100V – 240V AC 60 Hz/50 Hz
Corriente de entrada	0,4A	0,4A	0,4A	0,75A
Tensión de salida	12V DC	12V DC	13.5V DC	13,0V DC
Ausgangsstrom	0,5A	1A 1A		1,8A
Clase de protección II
Temperatura dealmacenamiento -20°C to 60°C
Temperatura deservicio de 0 a +40 °C

INDICACIÓN RELATIVA AL MEDIO AMBIENTE | ELIMINACIÓN

Elimine la linterna ya inservible según las prescripciones legales. El icono del „cubo de basura“ indica que los aparatos eléctricos no deben eliminarse en la UE con la basura doméstica normal. Sírvase del sistema de devolución y colecta de su localidad o diríjase al comerciante al que haya comprado el producto.

Entregue el aparato para su eliminación a un centro de residuos especial para los aparatos viejos. No arroje el aparato a la basura doméstica, pues contiene pilas / acumuladores.

De este modo cumplirá sus obligaciones legales y cooperará a la preservación medioambiental.

i EXCLUSIONES DE RESPONSABILIDAD

Las informaciones contenidas en este manual de instrucciones se pueden modificar sin aviso previo. No aceptamos ninguna responsabilidad por los daños directos, indirectos, casuales o de otro tipo ni por los daños resultantes que se originen por una manipulación inapropiada o por no tener en cuenta las informaciones contenidas en estas instrucciones de uso. En el caso de usar erróneamente el producto no nos responsabilizamos de ningún modo ni aceptamos reivindicaciones en concepto de garantía.

i INDICACIÓN RELATIVA A LA GARANTÍA

El dispositivo (excepto el acumulador) cuenta con una garantía de diez años. En caso de daños en el dispositivo que se originen por no respetar las instrucciones de uso no se podrá hacer efectiva ninguna garantía. Su derecho legal a garantía no queda por ello afectado.

Nuestras disposiciones de garantía se pueden consultar en www.ansmann.de

CE El producto observa las exigencias de las directivas de la UE.
