MANUAL DE USUARIO 626821 MILWAUKEE

SEGURIDAD EN EL ÁREA

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

• Mantenga limpia y bien iluminada el área de trabajo. Las áreas desordenadas u oscuras con- tribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en atmós- feras explosivas, como en la presencia de líquidos, gases o polvo infl amables. Las her- ramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

• Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el toma- corrientes. Nunca realice ningún tipo de modifi cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de descarga eléctrica si no se modifi can los enchufes y los tomacorrientes son del mismo tipo.

• Evite el contacto corporal con superfi cies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléctrica aumenta si su cuerpo está conectado a tierra.

• No exponga la herramientas eléctricas a la lluvia o a condiciones de humedad. El agua que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes afi lados o las piezas en movimiento. Los cables dañados o enmarañados aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un cable apropiado para el exterior reduce el riesgo de descarga eléctrica.

• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro prote- gido por un dispositivo de corriente residual (RCD). Usar un RCD reduce el riesgo de que se produzcan descargas eléctricas. nas. Despistarse un minuto cuando se utiliza una herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve siempre protección ocular. Llevar un equipo de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta. Mover herramientas con el dedo en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo mo- mento. Esto permite tener mejor control de la herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento. La ropa fl oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

• Si se proporcionan dispositivos para la conex- ión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dis- positivos puede reducir los peligros relacionados con el polvo. SEGURIDAD PERSONAL ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar una descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se refi ere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

• No fuerce la herramienta eléctrica. Use la her- ramienta eléctrica correcta para la aplicación. La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herrami- enta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de aliment- ación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléc- tricas. Dichas medidas preventivas de seguridad reducen el riesgo de que la herramienta se prenda accidentalmente.

• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la infl uencia de drogas, alcohol o medici- MANTENIMIENTO REGLAS ESPECIFICAS DE SEGURIDAD

• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas son peligrosas en las manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléc- tricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herramientas mal man- tenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte limpias y afi ladas. Es menos probable que se atasquen las herramientas de corte con fi los afi lados que se mantienen de manera apropiada y también son más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la her- ramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

• Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utili- zando solamente piezas de repuesto idénticas. Esto asegurará que se mantiene la seguridad de la herramienta eléctrica.

• Al realizar una operación donde el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable, sostenga la herramienta eléctrica de las superficies de empuñadura aisladas. El contacto del accesorio de corte con un cable que conduzca electricidad puede hacer que las partes metálicas de la her- ramienta se electrifiquen y podría ocasionar una descarga eléctrica al operador.

• Utilice prensas de banco u otra forma práctica de sujetar y soportar la pieza de trabajo a una plataforma estable. Sostener el trabajo en las manos o apoyado contra el cuerpo ocasiona inestabilidad y puede generar pérdida de control.

• Guarde las etiquetas y placas de especifi ca- ciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAU- KEE para una refacción gratis.

• ADVERTENCIA: Algunas partículas de polvo re- sultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la con- strucción, contienen sustancias químicas que se sa- ben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se cit- an algunos ejemplos de tales sustancias químicas:

• plomo proveniente de pinturas con base de plomo

• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y

• arsénico y cromo provenientes de madera químicamente tratada. El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido específi camente diseñadas para fi ltrar partículas microscópicas. Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones ina- decuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión. Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el sufi jo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está cor- rectamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona califi cada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

• Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios. Calibre mínimo recomendado para cables de extensiones eléctricas* Amperios (En la placa) Largo de cable de Extensión en (m) 7,6 12,2 22,8 30,4 45,7 60,9

Cómo ajustar la zapata La zapata se puede inclinar hasta 45° en ambas direcciones y moverse hacia delante o hacia atrás. Para establecer el ángulo de inclinación para cortes en ángulo y en bisel, afl oje la palanca de ajuste de la zapata y tire de la base levemente hacia delante hasta que las orejetas de reten- ción se desenganchen. Incline la zapata al ángulo preestablecido requerido (15°, 30° o 45°) según se lee en la escala de ángulo de inclinación. Empuje la zapata hacia atrás, hacia las orejetas de retención y apriete la palanca de ajuste de la zapata. Si se necesitan otros ángulos además de los preesta- blecidos, establezca el ángulo deseado y apriete la palanca de ajuste de la zapata sin enganchar las orejetas de retención. Si se necesitan ángulos sumamente exactos, se recomienda realizar un corte de prueba y ajustes subsecuentes. DESCRIPCION FUNCIONAL ESPECIFICACIONES SIMBOLOGÍA Con doble aislamiento Corriente alterna Volts Amperios Cortes por minuto sin carga (SPM) Underwriters Laboratories, Inc., Estados Unidos y Canadá

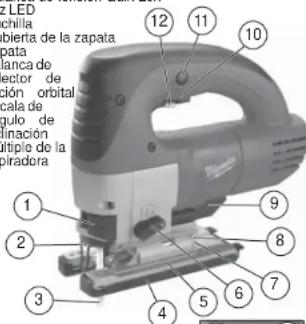

1. Palanca de tensión Quik-Lok

selector de acción orbital

ángulo de inclinación

10.Interruptor de encendido/apagado 11.Botón de fi jación 12.Cuadrante de control de velocidad 13.Cuadrante de ajuste de la sopladora 14.Cubierta transparente de la cuchilla 15.Guía de corte Cat. No. Volts

Amps Cortes por minuto Largo de Carrera 6268-20 120 6,5 0-3 000 25 mm (1") Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas Las herramientas marcadas con la frase “Se req- uiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un toma- corriente apropiado, correctamente insta- lado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A. Herramientas con doble aislamiento: Herramientas con clavijas de dos patas Las herramientas marcadas con “Doble aislami- ento” no requieren conectarse “a tierra”. Estas her- ramientas tienen un sistema aislante que satisface los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostra- dos en las Figuras B y C. TIERRA ADVERTENCIA Puede haber riesgo de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certifi cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modifi que el en- chufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certifi cado instale un toma-corriente adecuado. Fig. A Fig. B Fig. C

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA Para reducir el riesgo de una lesión, desconecte siem- pre la herramienta antes de fi jar o retirar ac- cesorios, o antes de efectuar ajustes. Utilice sólo los accesorios específicamente reco- mendados. El uso de otros accesorios puede ser peligroso. OPERACION Dispositivo anti-astillas Zapata Percutor Orejeta Ranura Cuchilla Cómo instalar cuchillas Utilice solamente cuchillas para sierras caladoras de vástagos en T.

1. Desenchufe la herramienta.

2. Firmemente alternar de

tensión Quik-Lok a fondo y sujétela en su posición.

3. Ajuste la cuchilla en la

acanaladura del rodillo de soporte y empújela a fondo fi rmemente en el percutor; la orejeta de la cuchilla deberá encontrarse en el percutor.

4. Suelte la palanca de ten-

sión Quik-Lok y la cuchilla quedará sujeta de forma automática.

5. Verifique que la cuchilla

quede sujeta fi rmemente; la ranura en el percu- tor quedará en ángulo con la cuchilla. Cómo usar el dispositivo anti-astillas El dispositivo anti-astillas ayu- da a estabilizar la pieza de trabajo y la pieza de trabajo se astille. Para usarlo, deslice el disposi- tivo anti-astillas en la zapata o en la cubierta de la zapata. Asegúrese que las acanala- duras del dispositivo anti- astillas es instalado el rubor con el fondo de la zapata o en la cubierta de la zapata, cuando aplicable. NOTA: Utilice la cubierta transparente de hoja y dispositivo anti astilla cuando el zapato es perpen- dicular a la hoja. Cómo usar la cubierta de la zapata La cubierta de la zapata se utiliza para evitar dañar y rallar la superfi cie de la pieza de trabajo. Para adjuntar la cubierta de la zapata, enganche la parte frontal de la cubierta sobre la zapata de acero. Luego, acople la parte posterior de la cubierta de la zapata a la zapata de acero. Asegúrese que ambos lados queden acoplados en su posición. Cuando no sea necesario usar la cubierta de la zapata, extráigala tirando hacia fuera de las lengüetas en la parte posterior de la cubierta de la zapata desde la zapata de acero. Desenganche la parte frontal de la cubierta de la zapata y extráigala. ADVERTENCIA Para reducir el riesgo de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales. ADVERTENCIA Para reducir el riesgo de una lesión, desconecte siempre la herrami- enta antes de fi jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios específi camente recomendados. El uso de otros accesorios puede ser peligroso. La sierra caladora con acción orbital 6268-21 puede cortar una gran variedad de materiales incluyendo metal, madera y plásticos. Los cortes pueden ser en linea recta, calados, curvos o re- saques interiores. Algunas características notables de esta sierra caladora son:

• Con el sistema Quik-Lok, las seguetas se cambian rápidamente sin necesidad de usar herramientas.

• La Acción Orbital Ajustable de la carrera de la seg- ueta permite cortar mas rápidamente al presionar la segueta contra el material a cortar, únicamente cuando la segueta va hacia arriba en su carrera. Esto es particularmente efectivo cuando se trozan tramos de madera gruesos.

• Un control de selección electrónico en el control de la velocidad, mantiene la misma estable durante el corte, tal como fue preestablecida.

• La zapata ajustable puede moverse hasta 45° en cualquier dirección para cortes en ángulo.20

Para reducir el riesgo de la herida, no empieza el instrumento con la hoja que con- tacta el workpiece. ADVERTENCIA Para minimizar el riesgo de lesiones, siempre asegúrese de que la traba en el gatillo se encuentre en la posición “off” (apagado) antes de enchufar la herramienta. Material Acción orbital Velocidad de corte recomendada Madera 0-3 6 Metal 0-1 5-6 Aluminio 0-1 4-5 Plástico 0-2 2-3

• La cubierta antirayones de la zapata proteje la superfi cie de trabajo contra trabadas o atorones de la segueta y rayones en la cubierta.

• El soplador del aserrín o polvo lo remueve de la superfi cie antes del corte, para tener una mejor visibilidad.

• Conector interconstruído para una manguera de aspiradora, con el objeto de asistirse en la recolección del polvo o aserrín (la manguera es opcional).

• La cubierta transparente de la segueta mejora la extracción del polvo.

• Su mecanismo anti-vibratorio permite una oper- ación mas suave y silenciosa. Cómo arrancar y detener la herramienta

1. Para arrancar la herramienta, oprima el interrup-

tor de encendido/apagado. NOTA: Las vueltas luz LED en cuando el inter- ruptor de encendido/apagado se aprieta.

2. Para detener la herramienta, suelte el interruptor

de encendido/apagado. ADVERTENCIA Para reducir el riesgo de explosión, descarga eléctrica y daños a la propiedad, verifi que que en el área de trabajo donde realizará cortes ciegos o penetrantes no hayan tuberías de gas, cables ni tuberías de agua ocultas. Cómo realizar el corte

1. Ajuste la carrera y la acción orbital de acuerdo

al material que va a cortar.

2. Coloque la herramienta con la parte frontal de

la zapata en la pieza de trabajo y haga arrancar la herramienta.

3. Sujete la máquina de manera fi rme contra la

pieza de trabajo y guíela a lo largo de la línea de corte deseada. No la haga avanzar en la pieza de trabajo ejerciendo demasiada presión, ya que la presión ligera en la cuchilla logrará la velocidad de corte óptima. Técnicas de corte especiales

1. Cortes rectos – Para obtener un corte perfecta-

mente recto, sujete un pedazo de madera en calidad de guía a lo largo de la pieza de trabajo o use una guía de corte (accesorio).

2. Cortes en bisel – ajuste la zapata al ángulo

correcto (consulte la sección “Como ajustar la zapata”).

3. Corte de chapas metálicas – las chapas me-

tálicas pueden vibrar durante el corte. Para minimizar la vibración, sujete la pieza de trabajo a una base de madera. Cómo realizar cortes de hundimiento Los cortes de hundimiento pueden realizarse en materiales suaves sin la necesidad de un orifi cio pretaladrado. Los materiales más duros requieren un orifi cio piloto con un diámetro un poco mayor que el ancho de la cuchilla. Para realizar el corte de hundimiento:

tor de acción orbital a 0.

3. Mantenga el cordón de ali-

mentación eléctrica alejado del área de corte.

4. Asegúrese que nada de-

bajo del área de corte de- seado sufra daños.

5. Sin encender la herramien-

ta, coloque el borde frontal de la zapata de manera estable sobre la superfi cie de trabajo.

6. Alinee la cuchilla con la

línea de corte deseada, pero manténgala por en- cima de la pieza de trabajo.

7. Usando el borde frontal

de la zapata en calidad de pivote, encienda la her- ramienta y gradualmente descienda la cuchilla en la pieza de trabajo.

8. Cuando la zapata quede

completamente apoyada de forma plana sobre la pieza de trabajo, se producirá un corte normal. MANTENIMIENTO ADVERTENCIA Para reducir el riesgo de lesiones, desconecte siempre la herrami- enta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modifi caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones. Limpieza Limpie el polvo y suciedad de las ventilas. Man- tenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su her- ramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos in- cluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco. Reparaciones Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones. ADVERTENCIA Para reducir el riesgo de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos fl uyan dentro de la misma. Mantenimiento de las herramientas Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condi- ciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o fl ojos, de- fectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”). Bajo condiciones normales, no se requiere lubri- cación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, fl e- chas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc)

• Probarla para asegurar una operación mecánica y eléctrica adecuada. Para una lista completa de accessorios, refi érase a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio. ACCESORIOS ADVERTENCIA Para reducir el riesgo de lesiones, siempre desconecte la herramienta antes de cambiar o retirar ac- cesorios. Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no reco- mendados podría resultar peligroso. Asegurar el interruptor de encendido/apagado El botón de seguridad mantiene el gatillo en la posición ENCENDIDO para un uso continuo.

1. Para asegurar el interruptor de encendido/

apagado, sostenga el botón de seguridad al presionar el interruptor encendido/apagado.

2. Para desbloquear el interruptor de encendido/

apagado, presione el interruptor de encien- dido/apagado y suéltelo. El botón de seguridad saldrá. Cómo ajustar las carreras por minuto Las carreras por minuto pueden ajustarse con el cuadrante de control de velocidad. Los números 1 al 6 están impresos en el cuadrante, siendo 1 la velocidad más lenta y 6 la velocidad más alta. A continuación se muestran las velocidades de corte recomendadas para varios materiales. El usuario deberá determinar las velocidades de corte ópti- mas para los requisitos de corte específi cos. Las carreras por minuto pueden ajustarse cuando la herramienta esté funcionando o detenida. Cómo ajustar la acción orbital La cantidad de acción orbital puede ajustarse con la palanca de selector de acción orbital. En general, una acción orbital grande (3) puede utilizarse con materiales suaves y una acción no orbital (0) puede utilizarse con materiales duros. Cuando se requiera un corte liso, deberá utilizarse la acción no orbital (0). A continuación se muestran los ajustes orbitales recomendados para diferentes composiciones de materiales. El usuario deberá determinar la acción de corte óptima para los requisitos de corte especí- fi cos. La acción orbital puede ajustarse cuando la herramienta esté funcionando o detenida.22

GARANTÍA LIMITADA - E.U.A. Y CANADÁ TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra. Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe confi rmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna. com", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite. Procedimiento para hacer válida la garantía Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario fi nal. La empresa se hace re- sponsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía. Excepciones La garantía perderá validez en los siguientes casos: a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales. b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo. CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico Tel. [phone] IMPORTADO Y COMERCIALIZADO POR: TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO,

AMÉRICA CENTRAL Y EL CARIBE

Modelo: Fecha de Compra: Sello del Distribuidor: Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes. *El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga. *Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos. No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía. LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRE- SENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá. Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.MILWAUKEE ELECTRIC TOOL CORPORATION 13135 West Lisbon Road • Brookfi eld, Wisconsin, U.S.A. 5300558-14-6268d3 09/12 Printed in Germany UNITED STATES MILWAUKEE Service CANADA - Service MILWAUKEE MILWAUKEE prides itself in producing a premium quality product that is NOTHING BUT HEAVY DUTY
