MANUAL DE USUARIO 657720 MILWAUKEE

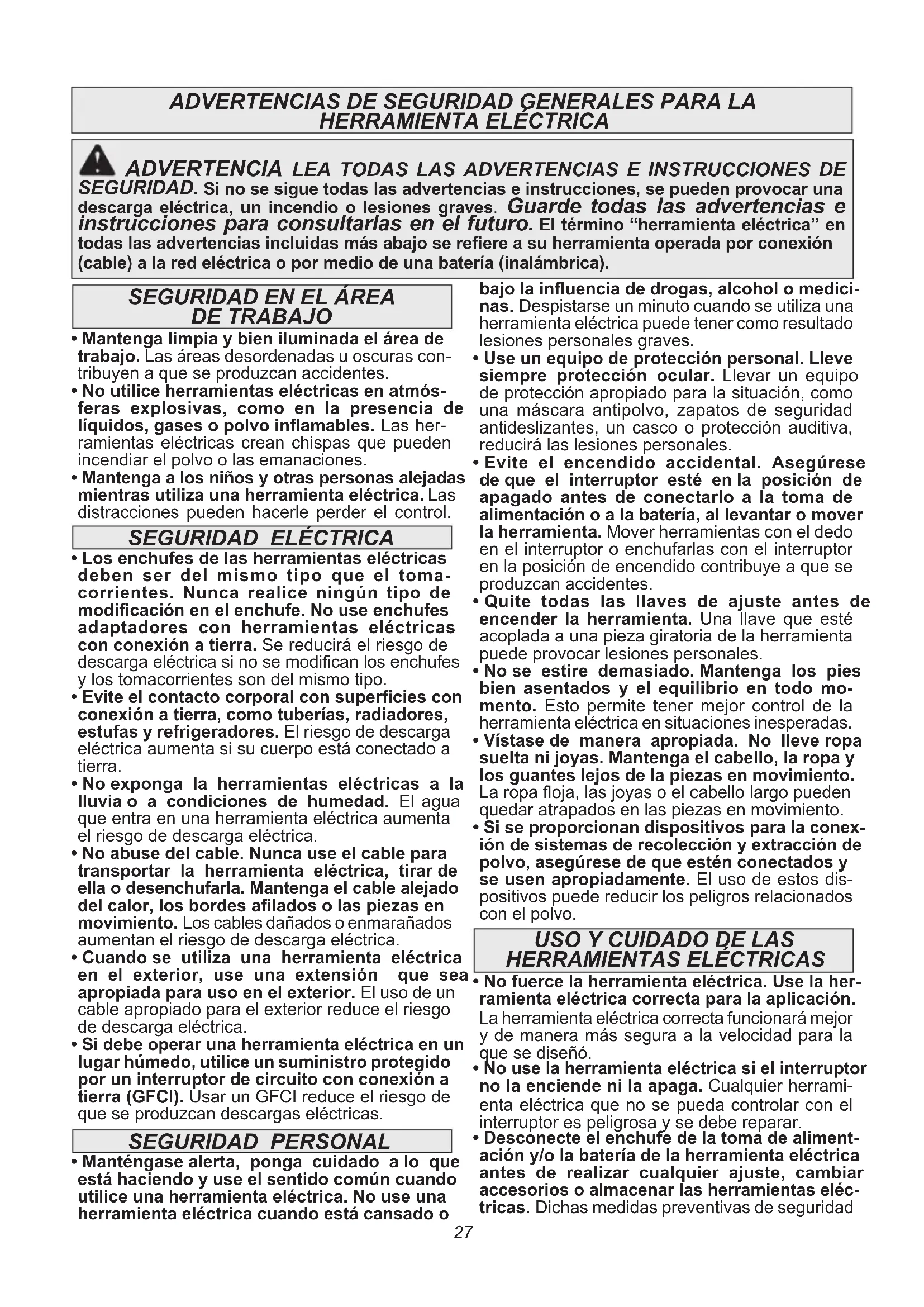

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA

HERRAMIENTA ELÉCTRICA

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD. Si no se sigue todas las advertencias e instrucciones, se pueden provocar una descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

• Mantenga limpia y bien iluminada el área de trabajo. Las áreas desordenadas u oscuras con- tribuyen a que se produzcan accidentes.

• No utilice herramientas eléctricas en atmós- feras explosivas, como en la presencia de líquidos, gases o polvo inamables. Las her- ramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.

• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

• Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el toma- corrientes. Nunca realice ningún tipo de modicación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de descarga eléctrica si no se modican los enchufes y los tomacorrientes son del mismo tipo.

• Evite el contacto corporal con supercies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléctrica aumenta si su cuerpo está conectado a tierra.

• No exponga la herramientas eléctricas a la lluvia o a condiciones de humedad. El agua que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes alados o las piezas en movimiento. Los cables dañados o enmarañados aumentan el riesgo de descarga eléctrica.

• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un cable apropiado para el exterior reduce el riesgo de descarga eléctrica.

• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un interruptor de circuito con conexión a tierra (GFCI). Usar un GFCI reduce el riesgo de que se produzcan descargas eléctricas. bajo la inuencia de drogas, alcohol o medici- nas. Despistarse un minuto cuando se utiliza una herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve siempre protección ocular. Llevar un equipo de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.

• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta. Mover herramientas con el dedo en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.

• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.

• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo mo- mento. Esto permite tener mejor control de la herramienta eléctrica en situaciones inesperadas.

• Vístase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento. La ropa oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.

• Si se proporcionan dispositivos para la conex- ión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dis- positivos puede reducir los peligros relacionados con el polvo. SEGURIDAD PERSONAL

• No fuerce la herramienta eléctrica. Use la her- ramienta eléctrica correcta para la aplicación. La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.

• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herrami- enta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.

• Desconecte el enchufe de la toma de aliment- ación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléc- tricas. Dichas medidas preventivas de seguridad

• Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o28 manTenimienTo reducen el riesgo de que la herramienta se prenda accidentalmente.

• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas son peligrosas en las manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herrami- entas mal mantenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte limpias y aladas. Es menos probable que se atasquen las herramientas de corte con los alados que se mantienen de manera apropiada y también son más fáciles de controlar.

• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la her- ramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

• Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utili- zando solamente piezas de repuesto idénticas. Esto asegurará que se mantiene la seguridad de la herramienta eléctrica. reglas especificas de seguridad Instrucciones de seguridad para todas las sierrasProcedimientos de corte

PELIGRO: Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la segunda mano en la empuñadura auxiliar o en la carcasa del motor. Si ambas manos están sosteniendo la sierra, no podrán cortarse con la hoja.

• No meta la mano debajo de la pieza de trabajo. La guarda no puede protegerlo de la hoja que está debajo de la pieza de trabajo.

• Ajuste la profundidad de corte al grosor de la pieza de trabajo. Menos de un diente completo de la hoja debe ser visible debajo de la pieza de trabajo.

• Nunca sostenga la pieza que se está cortando en las manos o sobre las piernas. Sujete la pieza de trabajo a una plataforma estable. Es importante soportar el trabajo correctamente para minimizar la exposición del cuerpo, el amarre de la hoja o la pérdida de control.

• Al realizar una operación donde la herramienta de corte pueda entrar en contacto con cableado oculto o su propio cable, sostenga el accesorio únicamente de las supercies de empuñadura aisladas. El contacto con un cable que conduzca electricidad también provocará que las partes metálicas de la herramienta se electriquen y podría ocasionar una descarga eléctrica al operador.

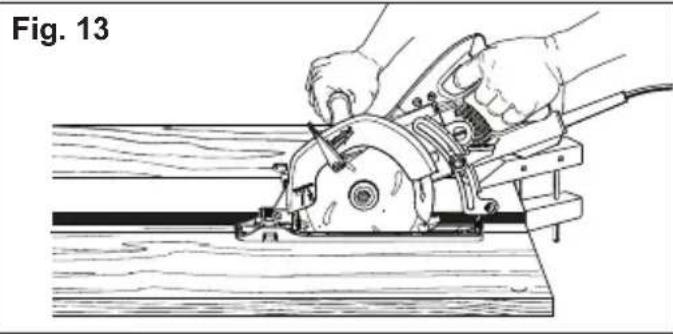

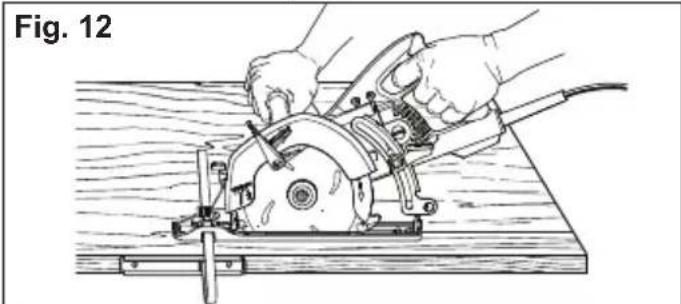

• Al hacer cortes al hilo, siempre use un tope- guía para cortar al hilo o una guía de borde recto. Esto mejora la precisión del corte y reduce la probabilidad de que la hoja se amarre.

• Siempre use hojas del tamaño y forma correctos (diamante vs. redonda) para los oricios del eje. Las hojas que no corresponden a los elementos de montaje de la sierra correrán excéntricamente, ocasionando pérdida de control.

• Nunca use arandelas o pernos dañados o incorrectos. Las arandelas y el perno de la hoja se diseñaron especialmente para su sierra, para un óptimo desempeño y seguridad de la operación. Instrucciones de seguridad adicionales para todas las sierras Causas del contragolpe y advertencias relacionadas – El contragolpe es una reacción repentina a una hoja de sierra pellizcada, amarrada o mal alineada que ocasiona que la sierra se levante y se salga de la pieza de trabajo y hacia el operador de forma incontrolada; – Cuando la hoja se pellizca o se amarra estrechamente por el cierre de la separación de corte, la hoja se para y la reacción del motor impulsa la unidad con gran rapidez hacia el operador; – Si la hoja se tuerce o pierde la alineación en el corte, los dientes del borde trasero de la hoja pueden enterrarse en la supercie superior de la madera, ocasionando que la hoja se salga de la separación de corte y salte hacia el operador. El contragolpe es el resultado del uso incorrecto de la sierra y/o de procedimientos o condiciones de operación incorrectos y puede evitarse tomando las precauciones correspondientes que se indican a continuación.

• Mantenga un agarre rme con ambas manos sobre la sierra y coloque los brazos para resistir las fuerzas de contragolpe. Posicione el cuerpo a cualquiera de los dos lados de la hoja, pero no en línea con la hoja. El contragolpe podría ocasionar que la sierra saltara hacia atrás, pero las fuerzas de contragolpe pueden ser controladas por el operador si se toman las precauciones correspondientes.

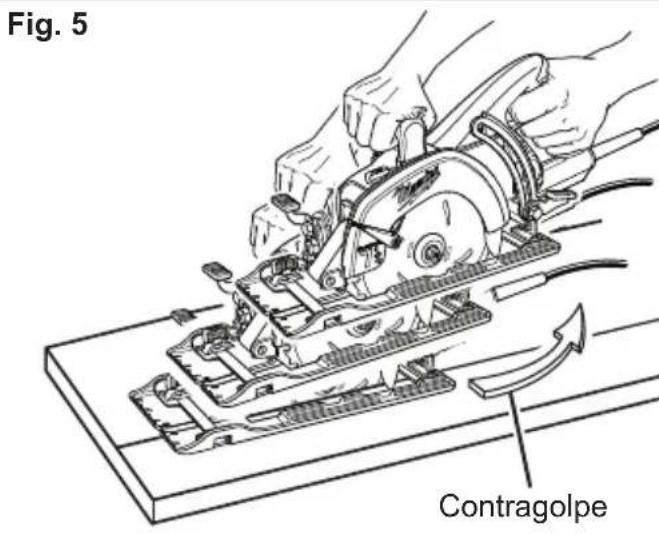

• Cuando la hoja se esté amarrando o cuando se interrumpa un corte por cualquier motivo, suelte el gatillo y sostenga la sierra inmóvil dentro del material hasta que la hoja se detenga por completo. Nunca intente retirar la sierra de la pieza ni jalarla hacia atrás mientras la hoja se encuentre aún en movimiento, pues puede producirse un contragolpe. Investigue y siga acciones correctivas para eliminar la causa del amarre de la hoja.29 Con doble aislamiento Volts Corriente alterna Amperios Revoluciones por minuto sin carga (rpm) Underwriters Laboratories, Inc., Estados Unidos y Canadá

• Al reiniciar una sierra dentro de la pieza de trabajo, centre la hoja de la sierra en la separación de corte y verique que los dientes de la sierra no estén insertados en el material. Si la hojas de la sierra se está amarrando, puede avanzar hacia arriba o dar un contragolpe de la pieza de trabajo al reiniciarse la sierra.

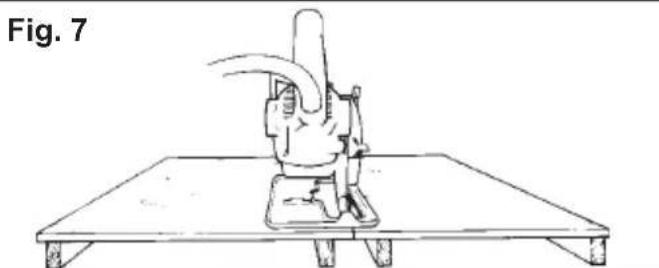

• Soporte los paneles grandes para minimizar el riesgo de que la hoja pellizque y dé un contragolpe. Los paneles grandes tienden a pandearse con su propio peso. Deben colocarse soportes debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel.

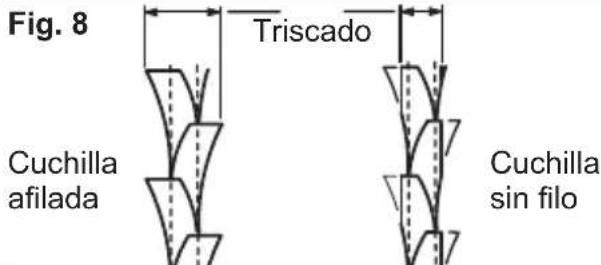

• No utilice hojas romas ni dañadas. Las hojas sin lo o que estén incorrectamente colocadas pueden producir una separación de corte angosta, causando fricción excesiva, amarre de la hoja y contragolpe.

• Las palancas de ajuste de la profundidad de la hoja y bisel deben estar apretadas y rmes antes de hacer el corte. Si el ajuste de la hoja cambia durante el corte, puede causar amarre y contragolpe.

• Use precaución adicional al aserrar en muros existentes u otras áreas donde no haya visibilidad. La hoja saliente puede cortar objetos que podrían causar contragolpe. Función de guarda inferior

• Revise que la guarda inferior cierre correctamente antes de cada uso. No opere la sierra si la guarda inferior no se mueve libremente y se cierra instantáneamente. Nunca sujete ni amarra la guarda inferior en la posición abierta. Si la sierra se cae accidentalmente, la guarda inferior puede doblarse. Eleve la guarda inferior con la agarradera retráctil y asegúrese de que se mueva libremente y no toque la hoja ni ninguna otra parte, en todos los ángulos y profundidades de corte.

• Verique la operación del muelle de la guarda inferior. Si la guarda y el muelle no están operando correctamente, deben recibir servicio antes del uso. La guarda inferior puede operar con lentitud debido a partes dañadas, depósitos de goma o una acumulación de residuos.

• La guarda inferior debe retraerse manualmente únicamente para cortes especiales, como “cortes por penetración” y“cortes compuestos.” Eleve la guarda inferior replegando la agarradera y en cuanto la hoja entre al material, la guarda inferior debe soltarse. Para las demás operaciones de corte con sierra, la guarda inferior debe operar automáticamente.

• Observe siempre que la guarda inferior esté cubriendo la hoja antes de colocar la sierra en el banco o en el suelo. Una hoja sin protección en movimiento puede ocasionar que la sierra avance hacia atrás, cortando lo que esté en su camino. Tenga en cuenta el tiempo que se tarda la hoja en detenerse después de que se libera el interruptor.

• Mantenga las etiquetas y las placas identi- cativas. Tienen información importante. Si no se pueden leer o si faltan, póngase en contacto con un centro de servicio MILWAUKEE para obtener un repuesto gratuito.

• ADVERTENCIA Ciertos polvos creados al lijar, serrar, esmerilar, perforar y realizar otras activi- dades de construcción contienen productos quími- cos que se sabe que causan cáncer, defectos con- génitos u otros daños al aparato reproductor. Algu- nos ejemplos de dichos productos químicos son:

• plomo de pintura con base de plomo

• sílice cristalino de los ladrillos y cemento y de otros productos de mampostería, y

• arsénico y cromo de madera tratada químicamente. Su riesgo de exposición varía dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir su exposición a estos productos químicos: trabaje en un área bien ventilada, y trabaje con equipo de seguridad aprobado, como máscaras antipolvo especialmente diseñadas para ltrar partículas microscópicas. simbología

US30 Algunos modelos se suministran con una clavija de seguridad de 20 A (NEMA L5-20). Herramientas con conexión a tierra: Herramientas con enchufes de tres clavijas Las herramientas marcadas con la frase “Se requi- ere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figuras A y B). Si la herramienta se ave- riara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está co- nectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un tomacorri- ente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figuras A y B. Herramientas con doble aislamiento: Herramientas con clavijas de dos patas Las herramientas marcadas con “Doble aislamien- to” no requieren conectarse “a tierra”. Estas her- ramientas tienen un sistema aislante que satisface los es- tándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Có- digo Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras C y D. adverTencia Puede haber riesgo de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certificado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modique el en- chufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio milWaukee para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certicado instale un toma-corriente adecuado. Tierra Cat. No. Tamaño de la cuchilla Volts ca RPM Cenador Profundidad de corte a 90˚ Profundidad de corte a 51.5˚ 6477-20 6577-20 184 mm (7-1/4 pulg.) 184 mm (7-1/4 pulg.)

Diamond Diamond 0 a 60 mm (0 a 2-3/8 pulg.) 0 a 60 mm (0 a 2-3/8 pulg.) 0 a 60 mm (0 a 2-3/8 pulg.) 0 a 60 mm (0 a 2-3/8 pulg.) especificaciones Fig. A Fig. B Fig. C Fig. D31 descripcion funcional Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión. exTensiones elecTricas Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el sujo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está cor- rectamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona cali- cada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cor- tantes, calor excesivo o areas mojadas.

• Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios. Calibre mínimo recomendado para cables de extensiones eléctricas* Amperios (En la placa) Largo de cable de Extensión en (m) 7,6 12,2 22,8 30,4 45,7 60,9

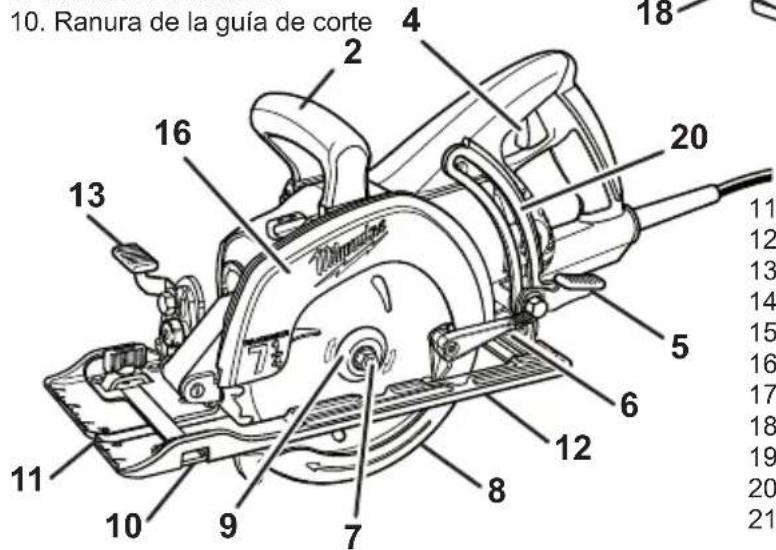

4. Interruptor de accionamiento

5. Palanca de ajuste de profundidad

6. Palanca de la guarda inferior

7. Perno de la cuchilla

10. Ranura de la guía de corte

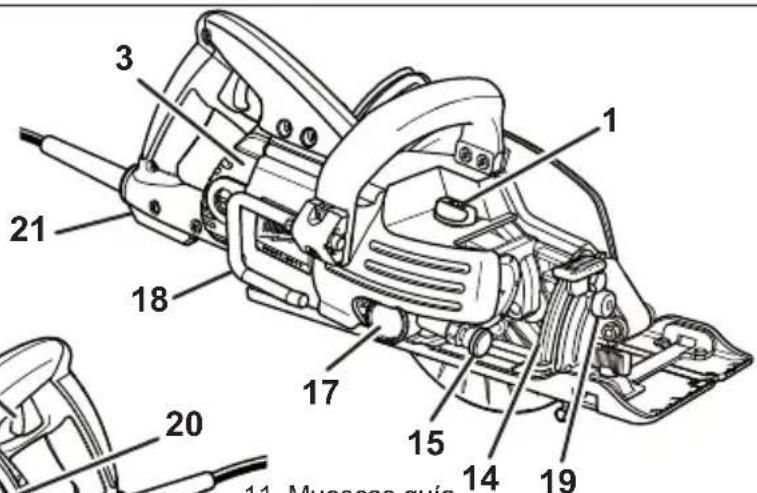

12.Zapata 13.Palanca de ajuste de ángulo 14.Escala de corte en ángulo 15.Botón de bloqueo del husillo 16.Guarda superior 17.Ventanilla de nivel de aceite 18.Gancho para vigas 19.Botón de anulación a 51,5˚ 20.Escala de profundidad de corte

21. Lugar de guardar la llave32

ensamblaje de la herramienTa adverTencia Para reducir el riesgo de una lesión, desconecte siempre la her- ramienta antes de jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios especícamente recomendados. El uso de otros accesorios puede ser peligroso. Selección de la cuchilla Seleccione una cuchilla apropiada para su apli- cación. Consulte la sección “Accesorios” a n de obtener una lista de las cuchillas a usar para las aplicaciones correctas de esta herramienta. Siempre use cuchillas aladas. Las cuchillas sin lo tienden a sobrecargar la herramienta y aumentan la probabilidad de CONTRAGOLPE. Sólo use cuchil- las de ranura delgada con una velocidad máxima de operación segura mayor que las RPM sin carga indicadas en la placa de especicaciones de la herramienta. Lea las instrucciones del fabricante de la cuchilla antes de usarla. No use cuchillas abrasivas ni romboidales en seco de ningún tipo. Use el tipo correcto de cuchilla para su aplicación. El uso de una cuchilla errónea puede resultar en un desempeño deciente o en daño a la cuchilla. No use cuchillas que estén agrietadas ni que tengan dientes rotos. No ale las cuchillas de metales fer- rosos; consulte las recomendaciones del fabricante respecto al alado. Fig. 1 Corte longitudinal y corte transversal Una cuchilla multiusos para corte longitudinal, corte transversal y corte en ángulo en maderas duras, maderas suaves, madera contracha- pada y materiales compuestos. Corte longitudinal encuadrado Diseñada para un corte longitudinal rápido y preciso a lo largo del grano en maderas duras o suaves cuando no se necesita un corte transversal liso. Madera contrachapada y veta de la madera Se recomienda para cortar madera contra- chapada, materiales compuestos y todo tipo de madera, cuando se necesita un acabado ligeramente más liso. Corte y acabado Diseñada especialmente para corte transversal y en ángulo en materiales que requieren un corte muy liso. También corta aluminio. adverTencia Use solamente ac- cesorios con una velocidad nominal máxima, por lo menos, tan alta como las RPM que aparecen en la placa de identicación de la herramienta. NOTA: No retire la brida interior de la segueta. El diámetro grande de la brida interior (Fig. 3) debe quedar orientado hacia la segueta. Fig. 2

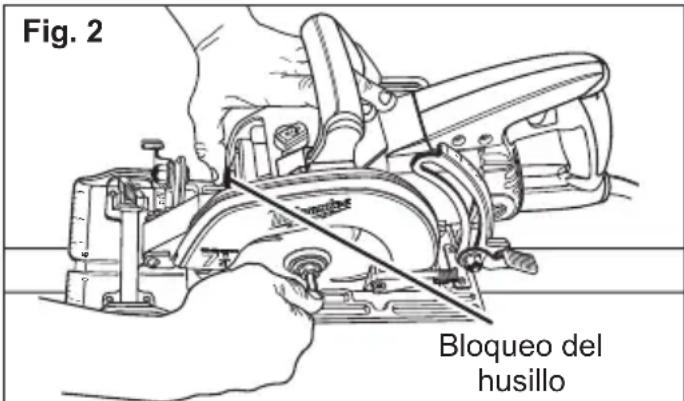

Bloqueo del husillo Cómo vericar el funcionamiento de la guarda inferior Verifique el funcionamiento y la condición de la palanca de la guarda inferior. Si la guarda y la palanca no funcionan apropiadamente, será necesario repararlas antes de volver a usarlas. La guarda inferior puede funcionar defectuosamente debido a partes dañadas, depósitos resinosos o por la acumulación de restos de material.

2. Coloque la herramienta sobre su propio lado.

NOTA: Este procedimiento no mostrará un funcionamiento correcto de la guarda inferior si la herramienta no se halla sobre su propio lado.

3. Sujete la guarda inferior por los lados y empújela

completamente hacia el alojamiento de la cuchilla.

4. Suelte la guarda inferior.

• Si la guarda salta inmediatamente hacia su lugar, signica que está funcionando correcta- mente y puede continuar utilizándola.

• Si la guarda no salta inmediatamente hacia su lugar, limpie las guardas superior e inferior para remover todas las virutas o restos de material. Luego, verique nuevamente el funcionamiento comenzando con el primer paso.

• Si aún así la guarda todavía no salta inmedi- atamente hacia su lugar, comuníquese con un centro de servicio autorizado de MILWAUKEE para que la reparen. Instalación de la cuchilla

1. Desconecte la herramienta.

2. Para extraer el perno de la hoja del husillo,

oprima el botón de bloqueo del husillo mientras hace girar el perno en sentido contrario a las manecillas del reloj con la llave hex. de 6 mm (suministrada con la herramienta) hasta que se bloquee el husillo. Extraiga la arandela exterior. NOTA: No retire la brida interior de la segueta. El diámetro grande de la brida interior (Fig. 2) debe quedar orientado hacia la segueta.33 operacion adverTencia Para reducir el riesgo de una lesión, use siempre lentes de seguridad o anteojos con protectores laterales. Desco- necte la herramienta antes de cambiar algún accesorio o de hacerle algún ajuste. Causas del contragolpe y advertencias relacionadas – El contragolpe es una reacción repentina a una hoja de sierra pellizcada, amarrada o mal alineada que ocasiona que la sierra se levante y se salga de la pieza de trabajo y hacia el operador de forma incontrolada; – Cuando la hoja se pellizca o se amarra estrechamente por el cierre de la separación de corte, la hoja se para y la reacción del motor impulsa la unidad con gran rapidez hacia el operador; – Si la hoja se tuerce o pierde la alineación en el corte, los dientes del borde trasero de la hoja pueden enterrarse en la supercie superior de la madera, ocasionando que la hoja se salga de la separación de corte y salte hacia el operador. El contragolpe es el resultado del uso incorrecto de la sierra y/o de procedimientos o condiciones de operación incorrectos y puede evitarse tomando las precauciones correspondientes que se indican a continuación.

• Mantenga un agarre rme con ambas manos sobre la sierra y coloque los brazos para resistir las fuerzas de contragolpe. Posicione el cuerpo a cualquiera de los dos lados de la hoja, pero no en línea con la hoja. El contragolpe podría ocasionar que la sierra saltara hacia atrás, pero las fuerzas de contragolpe pueden ser controladas por el operador si se toman las precauciones correspondientes. Ajuste del ángulo de corte

1. Desconecte la herramienta.

2. Para ajustar el ángulo de corte, coloque la sierra

sobre el borde de la mesa de trabajo y mueva hacia arriba la palanca de ajuste de ángulo.

3. Mantenga ja la zapata y deslice la sierra a la

posición deseada según las marcas de la escala de corte en ángulo (hasta 45˚).

4. Para aumentar el ángulo de corte hasta 51,5˚,

presione el botón de anulación e incline la sierra hasta el ángulo deseado.

5. Mueva hacia abajo la palanca de corte en ángulo

para bloquear. Verifique el ángulo con una escuadra. También cerciórese de que la palanca de ajuste de corte en ángulo esté segura antes de realizar el corte.

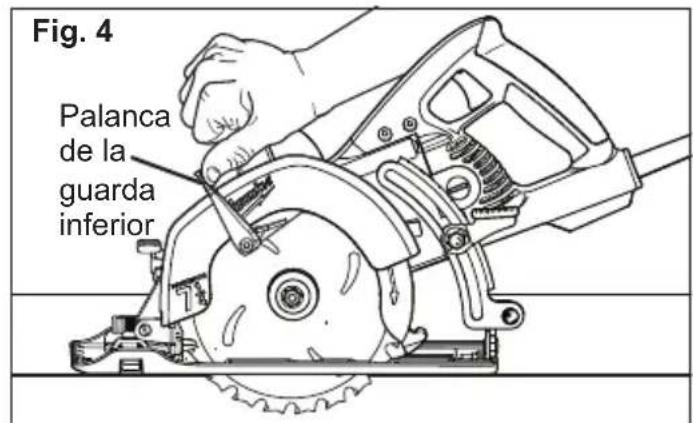

2. Mueva la palanca de la guarda inferior ha-

cia arriba para levantar la guarda inferior (Fig. 4). Coloque la cuchilla sobre el husillo con los dientes apuntando en la misma dirección que la echa ubicada en la guarda inferior. Suelte la palanca de la guarda inferior. Fig. 3 Brida interior Hoja Arandela elástica Perno de la hoja Arandela exterior

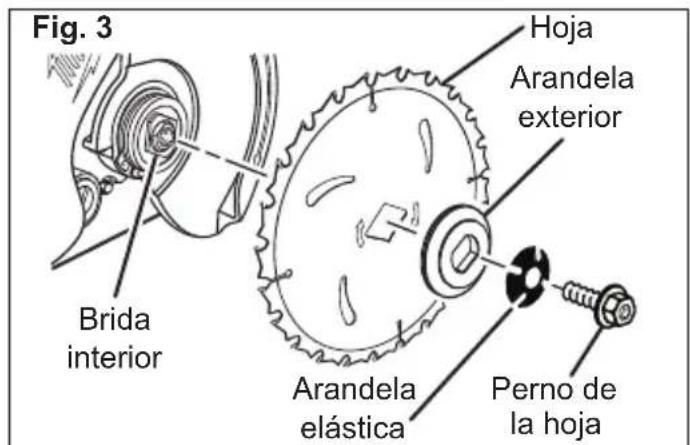

4. Coloque arandela exterior, arendela elástica y

perno de la hoja en el husillo.

5. Oprima el botón de bloqueo del husillo mientras

hace girar el perno en el sentido contrario a las manecillas del reloj con la llave hex. de 6 mm hasta que se bloquee el husillo. Apriete rme- mente el perno.

6. Para extraer la cuchilla, repita los pasos an-

teriores de manera inversa. Siempre limpie el polvo y el aserrín del husillo, arandelas y de las guardas superior e inferior después del uso. Ajuste de la profundidad

1. Desconecte la herramienta.

2. Para ajustar la profundidad de corte, coloque

la sierra sobre el borde de la mesa de trabajo y mueva hacia arriba la palanca de ajuste de profundidad.

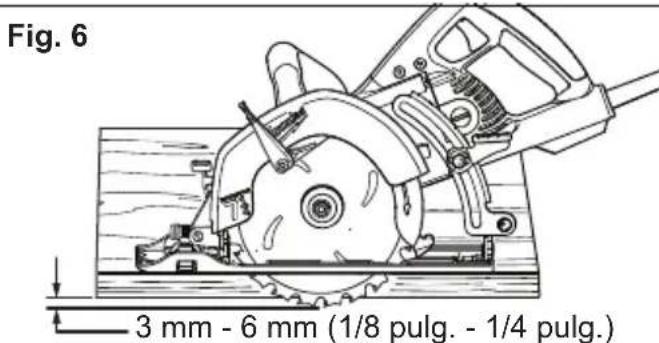

3. Manteniendo la zapata plana contra la mesa

de trabajo, levante o descienda la sierra a la posición deseada. Descender la sierra aumentará la profundidad del corte. Levantar la sierra disminuirá la profundidad del corte. Para seleccionar la profundidad de corte apropiada, la cuchilla no debe extenderse más de 6 mm (1/4 pulg.) por debajo del material a cortar. Use la escala de profundidad de corte para las profundidades de corte estándar.

4. Mueva hacia abajo la palanca de ajuste de

profundidad para bloquear. Verique que la palanca de ajuste de profundidad esté segura. Fig. 4 Palanca de la guarda inferior34

• Cuando la hoja se esté amarrando o cuando se interrumpa un corte por cualquier motivo, suelte el gatillo y sostenga la sierra inmóvil dentro del material hasta que la hoja se detenga por completo. Nunca intente retirar la sierra de la pieza ni jalarla hacia atrás mientras la hoja se encuentre aún en movimiento, pues puede producirse un contragolpe. Investigue y siga acciones correctivas para eliminar la causa del amarre de la hoja.

• Al reiniciar una sierra dentro de la pieza de trabajo, centre la hoja de la sierra en la separación de corte y verique que los dientes de la sierra no estén insertados en el material. Si la hojas de la sierra se está amarrando, puede avanzar hacia arriba o dar un contragolpe de la pieza de trabajo al reiniciarse la sierra. Cuchilla alada Cuchilla sin lo Triscado Fig. 8

• Soporte los paneles grandes para minimizar el riesgo de que la hoja pellizque y dé un contragolpe. Los paneles grandes tienden a pandearse con su propio peso. Deben colocarse soportes debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel.

• Use precaución adicional al aserrar en muros existentes u otras áreas donde no haya visibilidad. La hoja saliente puede cortar objetos que podrían causar contragolpe. Operación general Siempre sujete con rmeza la pieza en un cabal- lete o en un banco de trabajo. Consulte la sección “Aplicaciones” para determinar la manera correcta de apoyar su pieza de trabajo en situaciones dife- rentes. A continuación se muestra una aplicación típica.

1. Marque una línea de corte. Coloque la parte

frontal de la zapata en el borde de la pieza de trabajo, sin hacer contacto con la cuchilla. Sujete el mango del interruptor con una mano y el mango superior con la otra.

2. Alinee la muesca guía con la línea de corte.

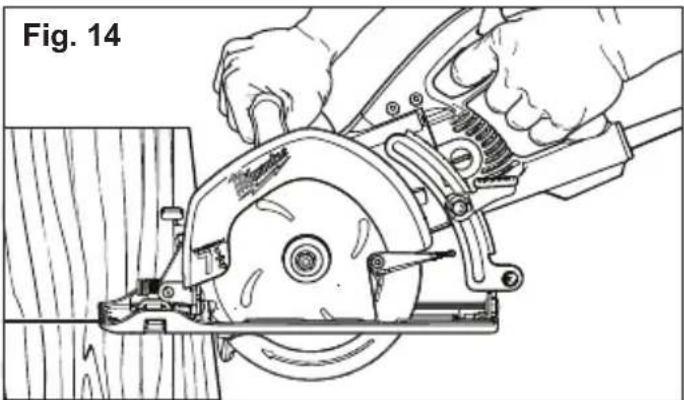

Coloque sus brazos y su cuerpo en posición para resistir el contragolpe. Tire del gatillo para permitir que el motor alcance la velocidad máxima antes de comenzar el corte. Al cortar, mantenga la zapata apoyada sobre la pieza de trabajo y sujete rmemente la herramienta. No fuerce la herramienta a través de la pieza de trabajo. Al forzar la herramienta puede ocasionar el contragolpe.

3. Al cortar, mantenga la zapata apoyada sobre

la pieza de trabajo y sujete firmemente la herramienta. No fuerce la herramienta a través de la pieza de trabajo. Al forzar la herramienta puede ocasionar el contragolpe.

• Las palancas de ajuste de la profundidad de la hoja y bisel deben estar apretadas y rmes antes de hacer el corte. Si el ajuste de la hoja cambia durante el corte, puede causar amarre y contragolpe. Contragolpe Fig. 5 3 mm - 6 mm (1/8 pulg. - 1/4 pulg.) Fig. 6

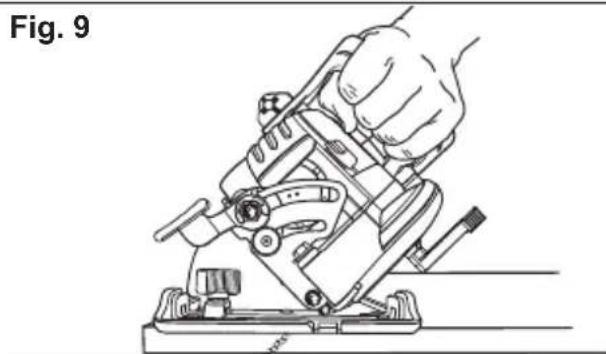

• No utilice hojas romas ni dañadas. Las hojas sin lo o que estén incorrectamente colocadas pueden producir una separación de corte angosta, causando fricción excesiva, amarre de la hoja y contragolpe. Fig. 7 Fig. 935 Fig. 10 Apriete la profundidad y el corte en ángulo ajustando las palancas de manera segura Establezca la profundidad de corte en un valor 3 mm - 6 mm (1/8 pulg. - 1/4 pulg.) mayor que el grosor del material Haga descansar la sierra sobre la parte más grande de la pieza de trabajo y deje caer la pieza más pequeña Asegure la pieza de trabajo con apoyos resistentes Párese con rmeza en un área limpia Mantenga el cordón alejado de la cuchilla y de la ranura No use ropa suelta Use anteojos de seguridad Sujete la sierra con ambas manos, manteniéndolas ale- jadas de la cuchilla

4. Al efectuar un corte parcial, al reanudar un corte

o al corregir la dirección, deje que la cuchilla se detenga completamente. Para continuar el corte, con la cuchilla central en la ranura, retro- ceda la sierra del borde de corte unas cuantas pulgadas, tire del gatillo y reintroduzca el corte lentamente.

5. Si la sierra se bloquea, mantenga una sujeción

rme y suelte el gatillo inmediatamente. Corrija el problema antes de continuar, (vea «Evite el contragolpe»).

6. Al terminar un corte, asegúrese de que la guarda

inferior cierre y que la cuchilla se detenga completamente antes de colocar la sierra sobre el banco de trabajo. Resolución de problemas Si la cuchilla no sigue una línea recta:

• Los dientes están sin lo a un lado. Esto puede ocurrir al golpear contra un objeto duro como un clavo o una piedra, desalando los dientes en un lado. La cuchilla quiere cortar hacia el lado con los dientes más alados.

• La zapata está desalineada o doblada

• La cuchilla está doblada

• No se usó la guía de corte Si la cuchilla se atora o se vuelve azul por la fricción:

• La cuchilla está desalada

• La cuchilla está al revés

• La cuchilla está doblada

• La cuchilla está sucia

• La pieza de trabajo no está apoyada debidamente

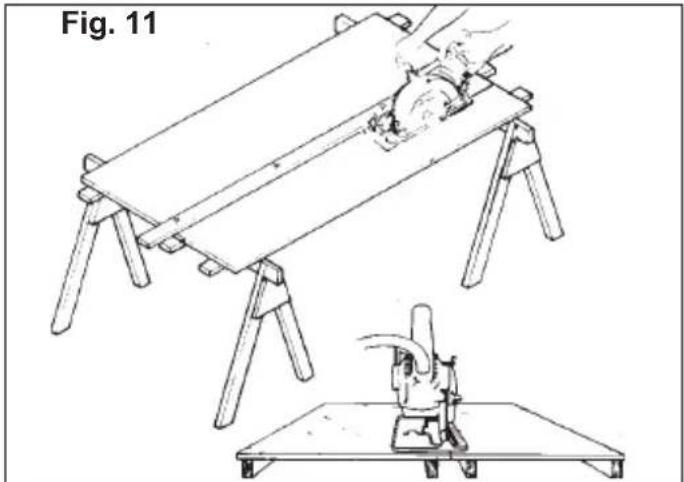

• No se usó la cuchilla correcta36 Corte de paneles grandes Los paneles grandes y las tablas largas se exionan o pandean si no se apoyan correctamente. Si intenta cortar la pieza de trabajo sin apoyarla y nivelarla debidamente, la cuchilla tenderá a atorarse, y ocasionará un contragolpe. applicaciones adverTencia Para reducir el riesgo de explosión, electrocución y daño a la propiedad, antes de taladrar verique siempre que en el área de trabajo no hayan tuberías o cables ocultos. Corte de cavidades Los cortes de cavidades se realizan en el centro de la pieza de trabajo cuando no se puede efectuar el corte desde un borde. Recomendamos usar una sierra Sawzall

para este tipo de corte. Sin embargo, si es necesario usar una sierra circular para realizar un corte de cavidad, TENGA SUMA PRECAUCION.

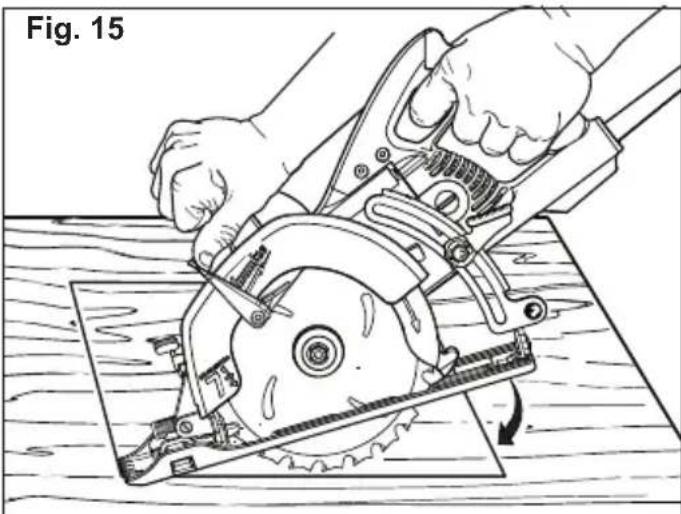

1. Comenzando por una esquina, alinee la muesca

guía con la línea de corte. Incline la sierra hacia adelante, jando rmemente el frente de la zapata en la pieza de trabajo. La cuchilla debe quedar colocada justo encima de la línea de corte, pero sin hacer contacto la misma. Eleve la guarda inferior mediante la palanca de la guarda inferior.

2. Tire del gatillo. Permita que la hoja alcance su

velocidad máxima. Usando el frente de la zapata como punto de pivote, descienda gradualmente la parte posterior de la sierra en la pieza de trabajo (Fig. 15). Fig. 11 Proporcione apoyo para los paneles grandes. Asegúrese de ajustar la profundidad de corte de manera que sólo corte la pieza de trabajo y no los apoyos. Corte longitudinal de madera El corte longitudinal es un corte en la dirección del grano. Seleccione la cuchilla correcta para el trabajo. Use una guía de corte para cortes longitudinales de 100 mm (4 pulg.) o menos. Para instalar una guía de corte, deslice la barra a través de la ranura de la guía de corte a cada lado de la zapata. Realice el ajuste del ancho deseado alineando la medición seleccionada con la muesca guía y bloquee el ajuste con el tornillo de mariposa. Fig. 12 Al efectuar cortes con anchos mayores de 100 mm (4 pulg.), prense o clave una pieza de madera de 25 mm (1 pulg.) a la pieza de trabajo a modo de guía (Fig. 13). Fig. 13 Corte transversal de madera El corte transversal es un corte contra el grano. Seleccione la cuchilla correcta para el trabajo. Avance lentamente la sierra para evitar la tendencia de las bras de madera a rasgarse y levantarse. Fig. 1437 Cuando corte metales, use una segueta para cortar metal. Fije la profundidad de corte a la profundi- dad máxima. Proteja a todas las personas que se encuentren en el área de las chispas. adverTencia No use la herra- mienta para cortar metales cerca de materiales inamables. Las chispas pueden provocar un incendio. Fig. 18

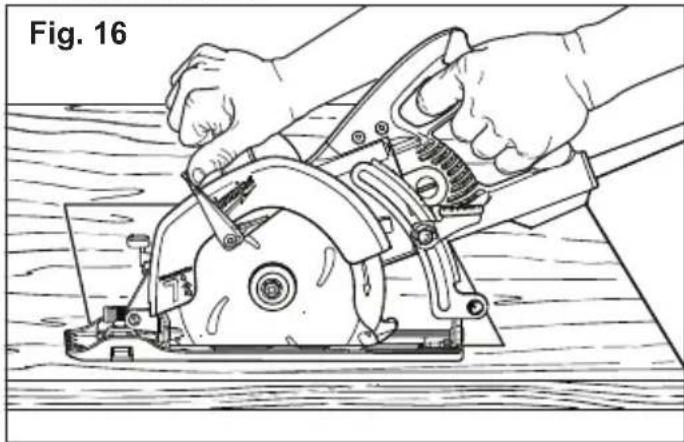

3. Cuando la zapata esté completamente apoyada

sobre la pieza de trabajo (Fig. 16), mueva la sierra hacia la esquina opuesta. Suelte el gatillo y deje que la cuchilla se detenga completamente antes de extraerla de la pieza de trabajo. Repita los pasos anteriores para cada lado de la abertura. Use una sierra Sawzall

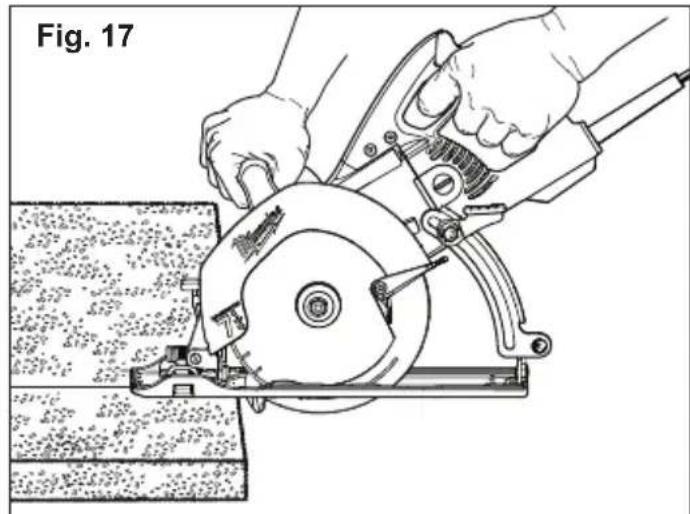

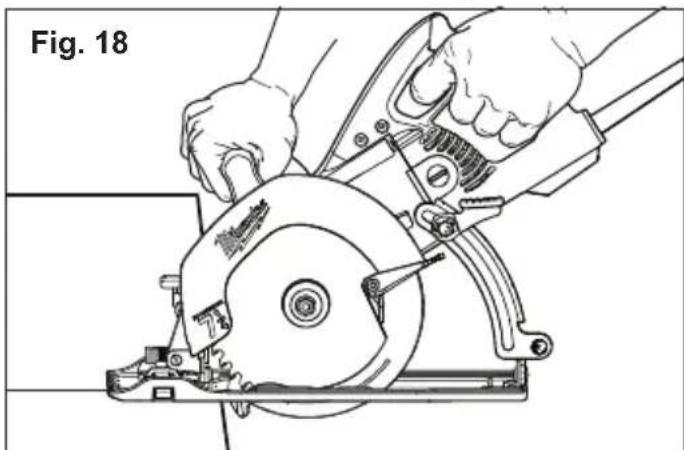

, una sierra caladora o un serrucho pequeño para terminar las esquinas que no estén cortadas completamente. Fig. 15 Corte en mampostería y metales Las sierras circulares de MILWAUKEE no son para uso continuo en cortes de metales o mampostería. Cuando se corten estos materiales, use la segu- eta correcta. adverTencia El polvo, las rebabas y el grano pueden hacer que la guarda deje de funcionar en cualquier momento. Si se usa la sierra para cortar mampostería o metales, resérvela y márquela para ese uso únicamente, y llévela a un centro de servicio milWaukee para su limpieza y prueba antes de usarla para cortes de madera. adverTencia Use solamente ac- cesorios con una velocidad nominal máxima, por lo menos, tan alta como las RPM que aparecen en la placa de identicación de la herramienta. Cuando corte mampostería, use una segueta de diamante. Realice pasadas sucesivas a profundi- dades de menos de 6 mm (1/4 pulg.) a n de lograr la profundidad deseada. Realizar cortes a una profundidad de más de 6 mm (1/4 pulg.) dañará el disco. Desenchufe la herramienta y limpie frecuent- emente el polvo de las aberturas de ventilación y de las guardas. Fig. 16 Fig. 1738 manTenimienTo adverTencia Para reducir el riesgo de lesiones, desconecte siempre la herramienta antes de darle cualquier man- tenimiento. Nunca desarme la herramienta ni trate de hacer modicaciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio milWaukee para TODAS las reparaciones. Mantenimiento de las herramientas Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condicio- nes. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o ojos, de- fectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga “NO DEBE USARSE” hasta que sea reparada (vea “Reparaciones”). Bajo condiciones normales, no se requiere lubri- cación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

• Inspección y cambio de carbones

• Inspección mecánica y limpieza (engranes, e- chas, baleros, carcarza, etc.)

• Inspección eléctrica (interruptor, cable, armadura, etc.)

• Probarla para asegurar una operación mecánica y eléctrica adecuada. Cómo mantener el nivel de aceite Verique el uso del nivel de aceite. Para controlar el nivel, prepare la sierra para la profundidad de corte máxima, apóyela en posición horizontal sobre su zapata y controle la ventanilla de nivel de aceite. El nivel de aceite debe encontrarse por debajo de la línea de nivel máximo de aceite en la herramienta [aproximadamente 14 ml (1/2 oz.)]. Si el nivel de aceite es bajo:

1. Ajuste la sierra en su zapata y retirando el tapón

2. Vierta el aceite en la cámara. NO LLENE

3. Cuando se haya alcanzado el nivel de aceite

correcto, vuelva a colocar el tapón de aceite. El aceite MILWAUKEE es un aceite sintético diseñado especícamente para las sierras con engranaje sinfín. Otros tipos de aceite podrían ocasionar daño a la herramienta y no rendir un buen trabajo a varias temperaturas. Verifique el nivel de aceite con frecuencia cuando utilice la herramienta durante períodos prolongados. (Precaución: El aceite podría estar caliente). adverTencia Para reducir el riesgo de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos uyan dentro de la misma. accesorios adverTencia Para reducir el riesgo de lesiones, desconecté siempre su herramienta antes de colocar o retirar un ac- cesorio. Use solo accesorios recommendados especícament. Otros puenden peligrosos. Limpieza Limpie el polvo y suciedad de las ventilas. Man- tenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herra- mienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos in- cluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco. Reparaciones Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones. Para una lista completa de accessorios, reérase a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros.39 garanTía limiTada - e.u.a. y canadá TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra. Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe conrmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna. com", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite. Procedimiento para hacer válida la garantía Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario nal. La empresa se hace re- sponsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía. Excepciones La garantía perderá validez en los siguientes casos: a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales. b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña. c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo. CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico Tel. [phone] IMPORTADO Y COMERCIALIZADO POR: TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av Presidente Mazarik 29 Piso 7, 11570 Chapultepec Morales Miguel Hidalgo, Distrito Federal, Mexico pÓliZa de garanTía - valida solo para méxico, américa cenTral y el caribe Modelo: Fecha de Compra: Sello del Distribuidor: Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERÍAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes. *El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga. *Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos. No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía. LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRE- SENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá. Consulte ‘Service Center Search’ (Búsqueda de centro de servicio’ en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.40

• Asesoría, servicio y reparación

• Garantía Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle con su herramienta y sus accesorios. Por favor, llame al 01 800 8321949 para obtener los nombres y direcciones de los más cercanos a usted, o consulte la sección "Dónde Comprar" en nuestro sitio web www.milwaukeetool.com.mx
