MANUAL DE USUARIO 639421 MILWAUKEE

ADVERTENCIAS DE SEGURIDAD

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilus- traciones y especicaciones con esta herramienta eléctrica. Si no sigue todas las advertencias e instruc- ciones, se pueden provocar una descarga eléctrica, un incendio o lesiones graves. Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se reere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA

• Mantenga el área de trabajo limpia y bien ilu- minada. Las áreas desordenadas u oscuras son propicias para los accidentes.

• No utilice herramientas eléctricas en atmósferas explosivas, tales como en presencia de líquidos, gases o polvos inamables. Las herramientas eléctricas generan chispas que pueden encender el polvo o los vapores.

• Mantenga a los niños y a los espectadores aleja- dos mientras utiliza una herramienta eléctrica. Las distracciones pueden ocasionar la pérdida de control.

• Los enchufes de la herramienta eléctrica deben coincidir con el tomacorriente. Nunca modique el enchufe de ninguna manera. No utilice adap- tadores de enchufe con herramientas eléctricas aterrizadas. Los enchufes y tomacorrientes cor- respondientes sin modicar reducirán el riesgo de descarga eléctrica.

• Evite el contacto corporal con superficies aterrizadas, tales como tuberías, radiadores, estufas y refrigeradores. Existe un riesgo mayor de descarga eléctrica si su cuerpo está aterrizado.

• No exponga las herramientas eléctricas a la lluvia ni a condiciones húmedas. Si se introduce agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

• No maltrate el cable. Nunca utilice el cable para cargar, jalar o desconectar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las partes en movimiento. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

Al utilizar una herramienta eléctrica en exteriores, utilice una extensión adecuada para uso en exteri- ores. El uso de una extensión adecuada para el uso en exteriores disminuye el riesgo de descarga eléctrica.22

• Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, utilice un alimentador de corriente protegido con un interruptor de circuito por falla de conexión a tierra (GFCI). El uso de un GFCI reduce el riesgo de descarga eléctrica. SEGURIDAD PERSONAL

• Manténgase alerta, atento a lo que está haciendo y utilice el sentido común al utilizar una herramienta eléctrica. No utilice una herramienta eléctrica mientras está cansado o bajo la inuencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede ocasionar lesiones personales graves.

• U tilice equipo de protección personal. Siempre use protección para los ojos. El equipo de protección, tal como una máscara contra polvo, calzado antidesli- zante, casco o protección auditiva, utilizado para condi- ciones adecuadas disminuirá las lesiones personales.

• Evite el arranque accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a una fuente de poder y/o batería, levantar o trasladar la herramienta. Trasladar herramientas con el dedo en el interruptor o energizar herramientas eléctricas que tienen el interruptor encendido propicia accidentes.

• Retire cualquier llave de ajuste antes de entender la herramienta. Una llave que se deje insertada en una parte giratoria de la herramienta eléctrica puede ocasionar lesiones personales.

• No estire el cuerpo demasiado. Mantenga un buen contacto entre los pies y el suelo y mantenga el equilibrio en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.

• Vístase adecuadamente. No utilice ropa o joyería holgada. Mantenga el cabello y la ropa alejados de las partes móviles. La ropa holgada, las alhajas o el cabello largo pueden quedarse atrapados en las partes móviles.

• Si se proporcionan dispositivos para la conexión de instalaciones de extracción y recolección de polvo, cerciórese de que estén conectados y se utilicen correctamente. El uso de dispositivos recolectores de polvo puede disminuir los riesgos relacionados con el polvo.

• No permita que la familiaridad por el uso frecuente de las herramientas lo hagan sentirse seguro e ignorar los principios de seguridad de las her- ramientas. Un descuido puede provocar lesiones graves en una fracción de segundo.

• No fuerce la herramienta eléctrica. Utilice la her- ramienta eléctrica correcta para su aplicación. La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que fue diseñada.

• No utilice la herramienta eléctrica si el interruptor no la enciende y la apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

• Desconecte el enchufe de la fuente de energía y/o quite la batería de la herramienta eléctrica, si es posible, antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Tales medidas preventivas de seguridad disminuyen el riesgo de que la herramienta eléctrica se encienda accidentalmente.

• Almacene las herramientas eléctricas que no se estén utilizando fuera del alcance de los niños y no permita que personas que no estén familiarizadas con la herramienta eléctrica o con estas instruc- ciones la utilicen. Las herramientas eléctricas son peligrosas en manos de usuarios sin capacitación.

• Dé mantenimiento a las herramientas eléctricas y accesorios. Verique que no haya desalin- eación, amarre de partes móviles, partes rotas o alguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se daña, asegúrese de que la herramienta eléctrica sea reparada antes de que se utilice. Muchos accidentes son ocasionados por herramientas eléctricas con mantenimiento deciente.

• Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte correctamente mantenidas con bordes de corte alados son menos propensas a atorarse y son más fáciles de controlar.

• Utilice la herramienta eléctrica, los accesorios y las puntas, etc. de acuerdo con estas instruc- ciones, tomando en cuenta las condiciones de trabajo y el trabajo a realizar. El uso de la herramienta eléctrica para operaciones diferentes a las previstas podría generar una situación peligrosa.

• Mantenga las empuñaduras y ñas supercies de sujeción secas, limpias y libres de aceite y grasa. Las empuñaduras y supercies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas. MANTENIMIENTO

• Lleve su herramienta eléctrica a servicio con un técnico calicado que use únicamente piezas de reemplazo idénticas. Esto asegurará que la seguridad de la herramienta eléctrica se mantenga.

REGLAS ESPECIFICAS DE

SEGURIDAD PARA SIERRA CIRCULAR

Instrucciones de seguridad para todas las sierras Procedimientos de corte

PELIGRO Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la segunda mano en la empuñadura auxiliar o en la carcasa del motor. Si ambas manos están sos- teniendo la sierra, no podrán cortarse con la hoja.

• No meta la mano debajo de la pieza de trabajo. La guarda no puede protegerlo de la hoja que está debajo de la pieza de trabajo.

• Ajuste la profundidad de corte al grosor de la pieza de trabajo. Menos de un diente completo de la hoja debe ser visible debajo de la pieza de trabajo.

• Nunca sostenga la pieza se está cortando en las manos o sobre las piernas mientras corta. Sujete la pieza de trabajo a una plataforma estable. Es importante soportar el trabajo correctamente para minimizar la exposición del cuerpo, el amarre de la hoja o la pérdida de control.

• Al realizar una operación donde la herramienta de corte pueda entrar en contacto con cableado oculto o su propio cable, sostenga el accesorio únicamente de las supercies de empuñadura aisladas. El contacto con un cable que conduzca electricidad también provocará que las partes me- tálicas de la herramienta se electriquen y podría ocasionar una descarga eléctrica al operador.

• Al hacer cortes al hilo, siempre use un tope-guía para cortar al hilo o una guía de borde recto. Esto mejora la precisión del corte y reduce la probabilidad de que la hoja se amarre.23

• Siempre use hojas del tamaño y forma correctos (diamante vs. redonda) para los oricios del eje. Las hojas que no corresponden a los elementos de montaje de la sierra se descentrarán , ocasionando pérdida de control.

• Nunca use arandelas o pernos dañados o in- correctos. Las arandelas y el perno de la hoja se diseñaron especialmente para su sierra, para un óptimo desempeño y seguridad de la operación. Instrucciones de seguridad adicionales para todas las sierras Causas del contragolpe y advertencias relacionadas – El contragolpe es una reacción repentina a una hoja de sierra pellizcada, amarrada o mal alineada que ocasiona que la sierra se levante y se salga de la pieza de trabajo y hacia el operador de forma incontrolada; – Cuando la hoja se pellizca o se atascado estre- chamente por el cierre de la separación de corte, la hoja se para y la reacción del motor impulsa la unidad con gran rapidez hacia el operador; – Si la hoja se tuerce o pierde la alineación en el corte, los dientes del borde trasero de la hoja pueden enterrarse en la supercie superior de la madera, ocasionando que la hoja se salga de la separación de corte y salte hacia el operador. El contragolpe es el resultado del uso incorrecto de la sierra y/o de procedimientos o condiciones de oper- ación incorrectos y puede evitarse tomando las precau- ciones correspondientes que se indican a continuación.

• Mantenga un agarre rme con ambas manos sobre la sierra y coloque los brazos para resistir las fuerzas de contragolpe. Posicione el cuerpo a cualquiera de los dos lados de la hoja, pero no en línea con la hoja. El contragolpe podría ocasionar que la sierra saltara hacia atrás, pero las fuerzas de contragolpe pueden ser controladas por el operador si se toman las precauciones correspondientes.

• Cuando la hoja se esté amarrando o cuando se interrumpa un corte por cualquier motivo, suelte el gatillo y sostenga la sierra inmóvil dentro del material hasta que la hoja se detenga por com- pleto. Nunca intente retirar la sierra de la pieza ni jalarla hacia atrás mientras la hoja se encuentre aún en movimiento, pues puede producirse un contragolpe. Investigue y siga acciones correctivas para eliminar la causa del amarre de la hoja.

• Al reiniciar una sierra dentro de la pieza de tra- bajo, centre la hoja de la sierra en la separación de corte y verique que los dientes de la sierra no estén insertados en el material. Si la hojas de la sierra se está amarrando, puede avanzar hacia arriba o dar un contragolpe de la pieza de trabajo al reiniciarse la sierra.

• Soporte los paneles grandes para minimizar el riesgo de que la hoja pellizque y dé un con- tragolpe. Los paneles grandes tienden a pandearse con su propio peso. Deben colocarse soportes debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel.

• No utilice hojas romas ni dañadas. Las hojas sin lo o que estén incorrectamente colocadas pueden producir una separación de corte angosta, causando fricción excesiva, amarre de la hoja y contragolpe.

• Las palancas de ajuste de la profundidad de la hoja y bisel deben estar apretadas y rmes antes de hacer el corte. Si el ajuste de la hoja cambia durante el corte, puede causar amarre y contragolpe.

• Use precaución adicional al aserrar en muros ex- istentes u otras áreas donde no haya visibilidad. La hoja saliente puede cortar objetos que podrían causar contragolpe. Función de guarda inferior

• Revise que la guarda inferior cierre correcta- mente antes de cada uso. No opere la sierra si la guarda inferior no se mueve libremente y se cierra instantáneamente. Nunca sujete ni amarra la guarda inferior en la posición abierta. Si la sierra se cae accidentalmente, la guarda inferior puede doblarse. Eleve la guarda inferior con la agarradera retráctil y asegúrese de que se mueva libremente y no toque la hoja ni ninguna otra parte, en todos los ángulos y profundidades de corte.

• Verique la operación del muelle de la guarda in- ferior. Si la guarda y el muelle no están operando correctamente, deben recibir servicio antes del uso. La guarda inferior puede operar con lentitud debido a partes dañadas, depósitos de goma o una acumulación de residuos.

• La guarda inferior debe retraerse manualmente únicamente para cortes especiales, como “cortes por penetración” y“cortes compuestos.” Eleve la guarda inferior replegando la agarradera y en cu- anto la hoja entre al material, la guarda inferior debe soltarse. Para las demás operaciones de corte con si- erra, la guarda inferior debe operar automáticamente.

• Observe siempre que la guarda inferior esté cubriendo la hoja antes de colocar la sierra en el banco o en el suelo. Una hoja sin protección en movimiento puede ocasionar que la sierra avance hacia atrás, cortando lo que esté en su camino. Tenga en cuenta el tiempo que se tarda la hoja en detenerse después de que se libera el interruptor.

ADVERTENCIA Para reducir el riesgo de lesiones en aplicaciones que producen una cantidad considerable de polvo, use una solución de extracción de polvo que cumpla con OSHA de acuerdo con las in- strucciones de operación de la solución.

• Válgase siempre de su sentido común y sea cuidadoso cuando utilice herramientas. No es posible anticipar todas las situaciones que podrían tener un desenlace peligroso. No utilice esta her- ramienta si no entiende estas instrucciones de uso o si considera que el trabajo a realizar supera sus capacidades, comuníquese con Milwaukee Tool o con un profesional capacitado para recibir capacitación o información adicional.

• Conserve las etiquetas y las placas nominales. Contienen información importante. Si son ilegibles o no están presentes, comuníquese con un centro de servi- cio MILWAUKEE para obtener un reemplazo gratuito.

ADVERTENCIA Algunos polvos generados por el lijado eléctrico, aserrado, pulido, taladrado y otras actividades de construcción contienen químicos identicados como causantes de cáncer, defectos congénitos u otros daños repro- ductivos. Algunos ejemplos de estos químicos son:

• plomo de pintura basada en plomo

• dióxido de silicio de los ladrillos y el cemento y otros productos de albañilería y

• arsénico y cromo de madera con tratamiento químico. Su riesgo por estas exposiciones varía, dependiendo de la frecuencia con que realice este tipo de trabajo. Para reducir su exposición a estos químicos: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como mascarillas protectoras contra polvo especialmente diseñadas para ltrar partículas microscópicas.24 ESPECIFICACIONES Amperios .............................................................15 RPM ................................................................6 300 Diam. de disco ...............................184 mm (7-1/4") Entrada disco......................................16 mm (5/8") Profundidad de corte a 90° ..............0 hasta 63 mm (0 hasta 2-15/32") Profundidad de corte a 45° ..............0 hasta 46 mm (0 hasta 1-13/16") Cat. No. ..................................................... 6390-20 Volts...................................................... 120 CA/CD Cat. No. ...........................................................6394 Volts..................................................... 120 CA solo DESCRIPCION FUNCIONAL

2. Botón de liberación

de la palanca de la empuñadura

3. Palanca de liberación

5. Indicador de bisel

7. Botón inmovilizador

8. Medidor de ajuste de

profundidad (no se ilustra)

10. Botón de liberación

UL Listing Mark para Canadá y Estados Unidos EXTENSIONES ELECTRICAS Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones in- adecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión. Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el sujo “W-A” (“W” en Canadá) el cual indica que puede ser usado al aire libre.

• Asegúrese que su cable de extensión está cor- rectamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona calicada antes de volver a usarla.

• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas. Calibre mínimo recomendado para cables de extensiones eléctricas* Amperios (En la placa) Largo de cable de Extensión en (m) 7,6 15,2 22,9 30,5 45,7

• Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.25

REFERANCIAS. TIERRA ADVERTENCIA Puede haber riesgo de des- carga eléctrica si se conecta el cable de conexión de puesta a tierra incor- rectamente. Consulte con un electricista certi- cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modique el enchufe que se proporciona con la herra- mienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herra- mienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certicado instale un toma- corriente adecuado. Herramientas con conexión a tierra (Enchufes de tres clavijas) Las herramientas marcadas con la frase “Se requi- ere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (véase la Figura A). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica. La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un tomacor- riente apropiado, correctamente Fig. A instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A. Herramientas con doble aislamiento (Clavijas de dos clavijas) Las herramientas marcadas con “Doble aislamiento” no requieren conectarse “a tierra”. Estas herramien- tas tienen un sistema aislante que satisface los es- tándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories), de la Asociación Canadiense de Estándares (CSA) y el Fig. B Fig. C Código Nacional de Electricidad. Las herramientas con doble aislamiento pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostra- dos en las Figuras B y C. ENSAMBLAJE ADVERTENCIA Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de jar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los ac- cesorios especícamente recomendados. El uso de otros accesorios puede ser peligroso. Remoción y reemplazo de cables Positive-Lok

de MILWAUKEE proporcionan reemplazo o sustitución al instante en el lugar de trabajo. La función del Positive-Lok

asegura el cable rmemente a la herramienta.

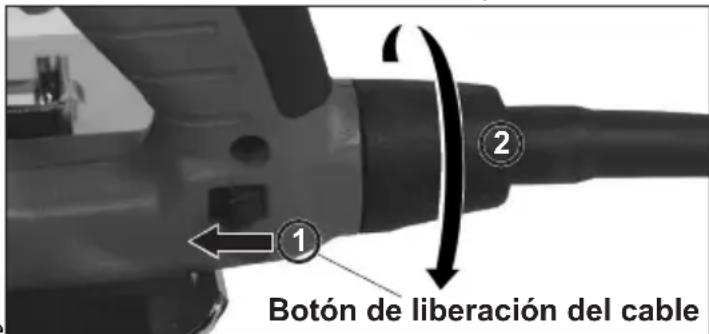

, oprima el botón de liberación del cable en la dirección indicada y gire la tuerca del cable 1/4 de vuelta a la izquierda. Tire del cable para retirarlo.

2. Para reemplazar el Cable Positive-Lok

, alinee las ranuras de chaveta del conector y empuje el conector hacia adentro hasta que tope. Gire la tuerca del cable 1/4 de vuelta hacia la derecha para asegurarlo. El botón de liberación del cable deberá caer nuevamente en su posición. Botón de liberación del cable

ADVERTENCIA Use solamente accesorios con una velocidad nominal máxima, por lo menos, tan alta como las RPM que aparecen en la placa de identicación de la herramienta. Selección de la cuchilla Seleccione una cuchilla apropiada para su apli- cación. Consulte la sección “Accesorios” a n de obtener una lista de las cuchillas a usar para las aplicaciones correctas de esta herramienta. Siempre use cuchillas aladas. Las cuchillas sin lo tienden a sobrecargar la herramienta y aumentan la probabilidad de CONTRAGOLPE. Sólo use cuchil- las de ranura delgada con una velocidad máxima de operación segura mayor que las RPM sin carga indicadas en la placa de especicaciones de la her- ramienta. Lea las instrucciones del fabricante de la cuchilla antes de usarla. No use cuchillas abrasivas ni romboidales en seco de ningún tipo. Use el tipo correcto de cuchilla para su aplicación. El uso de una cuchilla errónea puede resultar en un desempeño deciente o en daño a la cuchilla. No use cuchillas que estén agrietadas ni que tengan dientes rotos. No ale las cuchillas de metales ferrosos; consulte las recomendaciones del fabricante respecto al alado.26 Corte longitudinal y corte transversal Una cuchilla multiusos para corte longitudinal, corte transversal y corte en ángulo en maderas duras, maderas suaves, madera contrachapada y materiales compuestos. Corte longitudinal encuadrado Diseñada para un corte longitudinal rápido y preciso a lo largo del grano en maderas duras o suaves cuando no se necesita un corte trans- versal liso. Madera contrachapada y veta de la madera Se recomienda para cortar madera contra- chapada, materiales compuestos y todo tipo de madera, cuando se necesita un acabado ligeramente más liso. Corte y acabado Diseñada especialmente para corte transversal y en ángulo en materiales que requieren un corte muy liso. También corta aluminio. Cómo vericar el funcionamiento de la guarda inferior Verique el funcionamiento y la condición de la palan- ca de la guarda inferior. Si la guarda y la palanca no funcionan apropiadamente, será necesario repa- rarlas antes de volver a usarlas. La guarda inferior puede funcionar defectuosamente debido a partes dañadas, depósitos resinosos o por la acumulación de restos de material.

2. Coloque la herramienta sobre su propio lado.

NOTA: Este procedimiento no mostrará un fun- cionamiento correcto de la guarda inferior si la herramienta no se halla sobre su propio lado.

3. Sujete la guarda inferior por los lados y empújela

completamente hacia el alojamiento de la cuchilla.

4. Suelte la guarda inferior.

• Si la guarda salta inmediatamente hacia su lugar, signica que está funcionando correctamente y puede continuar utilizándola.

• Si la guarda no salta inmediatamente hacia su lugar, limpie las guardas superior e inferior para remover todas las virutas o restos de material. Luego, verique nuevamente el funcionamiento comenzando con el primer paso.

• Si aún así la guarda todavía no salta inmediata- mente hacia su lugar, comuníquese con un centro de servicio autorizado de MILWAUKEE para que la reparen.Cómo instalar y retirar las cuchillas. Cómo instalar y retirar las cuchillas

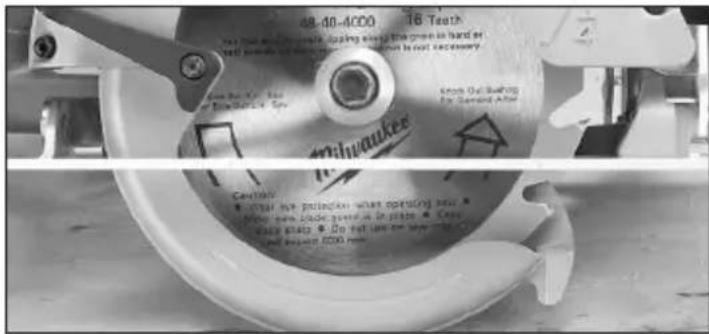

1. Desconecte la herramienta antes de instalar o

retirar las cuchillas.

2. Coloque la sierra sobre una supercie plana, con

la cuchilla orientada hacia arriba. Al tiempo que oprime el seguro que traba la echa, use una llave de provista con la herramienta para y gire la tuerca en sentido inverso a un reloj. Extraiga el perno y la brida externa de la cuchilla.

3. Mueva la palanca de la guarda inferior para subir

la misma. Retire la cuchilla del vástago. Limpie siempre el polvo y el aserrín del vástago, la guarda superior y la inferior. NOTA: No retire la brida interna. Le plus grand di- amètre de la brida interna doit appuyer sur la lame. Brida externa Brida interna Tuerca Vástago

4. Para instalar una cuchilla, coloque la cuchilla en

el vástago con los dientes apuntando en la misma dirección indicada por la echa de la guarda inferior. Suelte la guarda inferior.

6. Al tiempo que oprime el seguro de la echa, use

la llave de para girar la tuerca en sentido de un reloj. Apriétela rmemente. Ajuste de profundidad

1. Desconecte la herramienta.

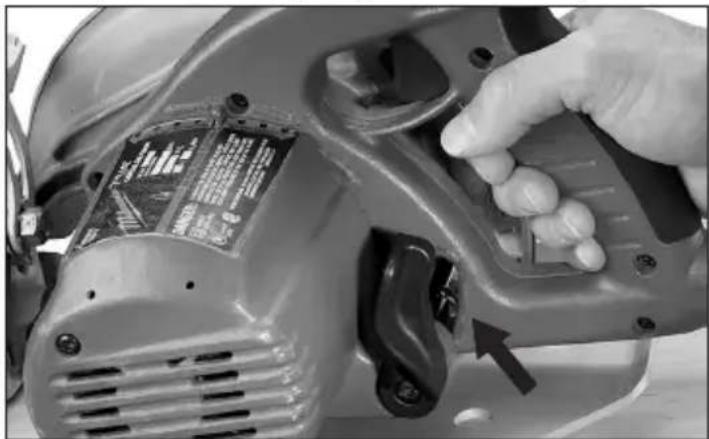

2. Para ajustar la profundidad del corte, sostenga la

sierra por la empuñadura Tilt-Lok™ (inclinable- jable) y aoje la palanca de ajuste de profundi- dad, levantándola y alejándola de la zapata.

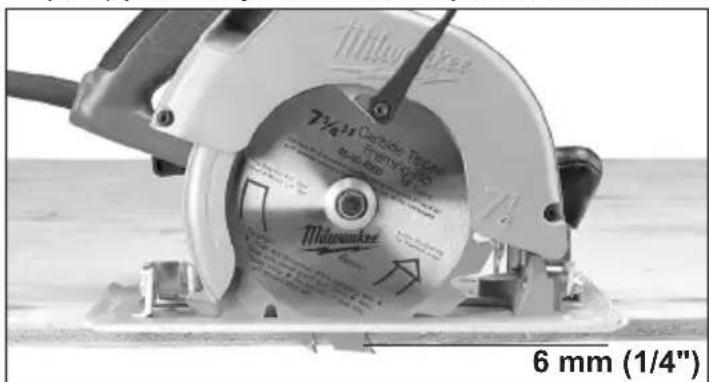

3. Suba o baje la zapata a la posición deseada. Las

graduaciones en incrementos de 6 mm (1/4") marca- das en el lado interior de la guarda superior son para jar la profundidad. Para una profundidad correcta, la cuchilla no se deberá extenderse más de 6 mm (1/4") por debajo del material que se esté cortando. 6 mm (1/4")

4. Mueva la palanca de ajuste de profundidad hacia la

zapata y presione hacia abajo para jar la posición.27 Cómo ajustar el ángulo del bisel

1. Desconecte la herramienta.

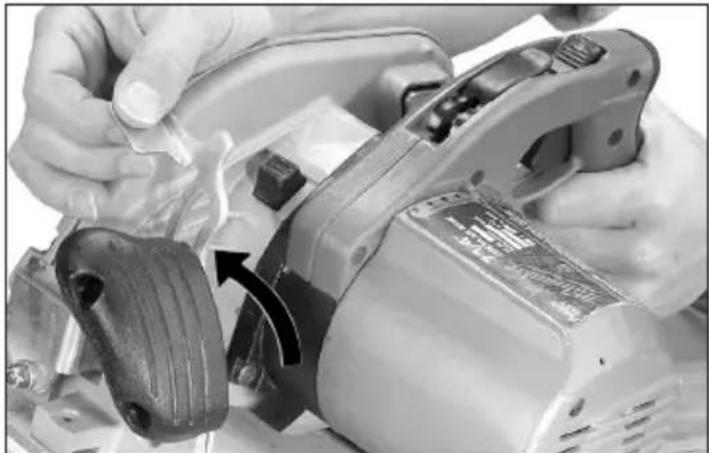

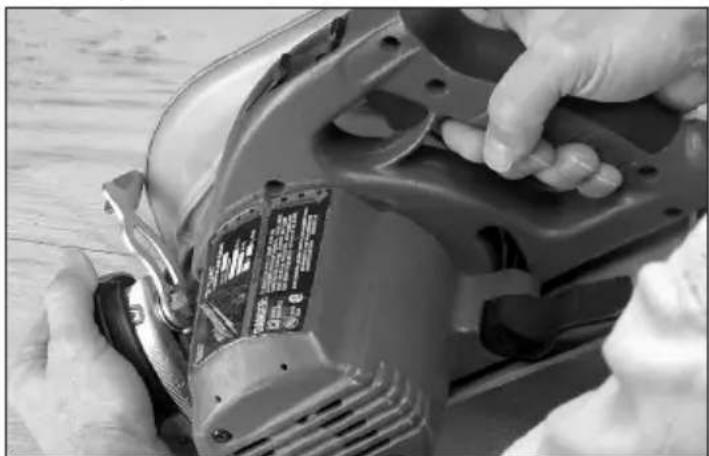

2. Para ajustar el ángulo de corte, sostenga la sierra

por la empuñadura Tilt-Lok™ (inclinable-jable) y aoje la palanca de ajuste de bisel, levantándola hacia la cuchilla.

3. Sujete la empuñadura frontal y gire la sierra

sosteniéndola por la empuñadura Tilt-Lok™ (inclinable-jable) hasta el ángulo deseado indi- cado por las marcas en la escala de bisel.

4. Separe de la cuchilla la palanca de adjuste de

profundidad y presione hacia abajo para jar la posición. Cómo ajustar el ángulo de la empuñadura Tilt-Lok™ (inclinable-jable) Esta sierra circular está equipada con una empuña- dura ajustable. La característica Tilt-Lok™ (inclina- ble-jable) le permite al usuario ajustar el ángulo de la empuñadura para lograr la mejor posición de corte.

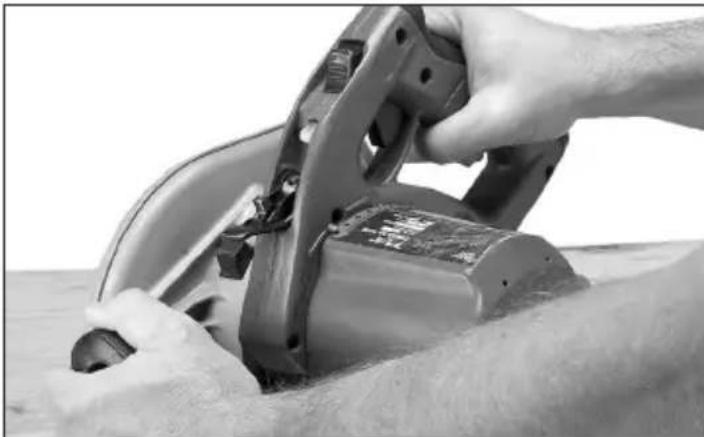

1. Desconecte la herramienta.

2. Presione y sostenga el botón de liberación de la

palanca de la empuñadura.

3. Aoje la palanca de liberación de la empuñadura,

levantándola y alejándola de la empuñadura Tilt- Lok™ (inclinable-jable).

4. Para ajustar la posición de la empuñadura,

sujete la empuñadura frontal y gire la empuña- dura Tilt-Lok™ (inclinable-jable) hasta el ángulo deseado, indicado por las marcas de ajuste de rotación de la empuñadura. La empuñadura Tilt- Lok™ (inclinable-jable) tiene ocho (8) retenes que permiten jar la empuñadura en posición. NOTA: La profundidad de corte de la cuchilla determina el margen de posiciones jables de inclinación disponibles para una aplicación en particular. Véase “Ajuste de la profundidad” para obtener las instrucciones sobre cómo ajustar la profundidad de corte de la cuchilla.

5. Empuje la palanca de liberación de la empuñadura

hacia la empuñadura hasta que la palanca encaje en su lugar. NOTA: La sierra no funcionará a menos que la palanca de liberación de la empuñadura esté debidamente jada en posición. Cómo ajustar la cuchilla con respecto a la zapata La zapata viene ajustada de la fábrica a 90 grados. Inspeccione la sierra regularmente para asegurarse de que la cuchilla esté a 90 grados de la zapata.

1. Desconecte la herramienta.

2. Fije el indicador de bisel a cero.

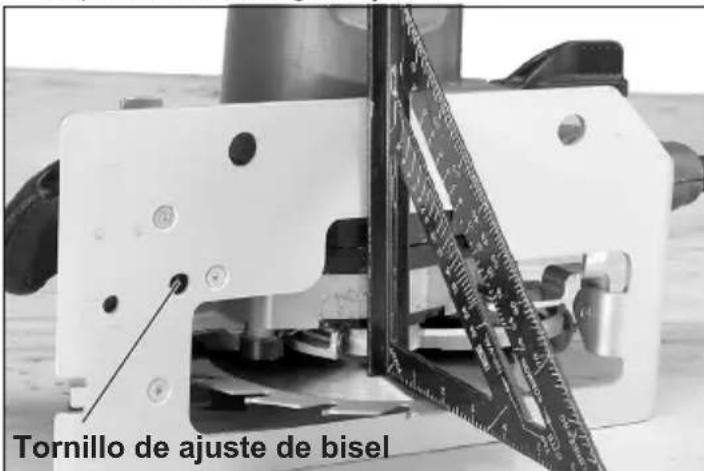

3. Para asegurarse de que la cuchilla esté a 90

grados de la zapata, coloque la sierra en el lado de la cuchilla y pliegue la guarda inferior. Coloque un cuadrado contra la cuchilla y la zapata para inspeccionar el ángulo jado. Tornillo de ajuste de bisel

4. Para ajustar el ángulo, aoje la palanca de ajuste

de bisel, levantándola hacia la cuchilla. Aoje o apriete el tornillo de ajuste de bisel hasta que la cuchilla esté a un ángulo de 90 grados con respecto a la zapata.

5. Verique que el indicador de bisel esté a 0 grados.

Para ajustar el indicador de bisel, aoje los dos tornillos en la empuñadura frontal y restablezca el indicador de bisel a 0 grados.28 OPERACION ADVERTENCIA Con el n de minimizar el riesgo de lesiones, siempre utilice la protección de ojos adecuada indicada para cumplir con lo dispuesto en la norma ANSI Z87.1. Al momento de realizar trabajos en situaciones donde haya presencia de polvo, utilice la protec- ción respiratoria adecuada o utilice una solución de extracción de polvo que cumpla con los req- uisitos de la OSHA. Para reducir el riesgo de una lesión, desconecte siempre la herramienta antes de jar o retirar ac- cesorios, o antes de efectuar ajustes. Utilice sólo los accesorios especícamente recomendados. El uso de otros accesorios puede ser peligroso. cionadas – El contragolpe es una reacción repentina a una hoja de sierra pellizcada, amarrada o mal alineada que ocasiona que la sierra se levante y se salga de la pieza de trabajo y hacia el operador de forma incontrolada; – Cuando la hoja se pellizca o se amarra estrecha- mente por el cierre de la separación de corte, la hoja se para y la reacción del motor impulsa la unidad con gran rapidez hacia el operador; – Si la hoja se tuerce o pierde la alineación en el corte, los dientes del borde trasero de la hoja pueden enterrarse en la supercie superior de la madera, ocasionando que la hoja se salga de la separación de corte y salte hacia el operador. El contragolpe es el resultado del uso incorrecto de la sierra y/o de procedimientos o condiciones de operación incorrectos y puede evitarse tomando las precauciones correspondientes que se indican a continuación.

• Mantenga un agarre rme con ambas manos sobre la sierra y coloque los brazos para resistir las fuerzas de contragolpe. Posicione el cuerpo a cualquiera de los dos lados de la hoja, pero no en línea con la hoja. El contragolpe podría ocasionar que la sierra saltara hacia atrás, pero las fuerzas de contragolpe pueden ser controladas por el operador si se toman las precauciones correspondientes.

• Cuando la hoja se esté amarrando o cuando se interrumpa un corte por cualquier motivo, suelte el gatillo y sostenga la sierra inmóvil dentro del material hasta que la hoja se detenga por com- pleto. Nunca intente retirar la sierra de la pieza ni jalarla hacia atrás mientras la hoja se encuentre aún en movimiento, pues puede producirse un contragolpe. Investigue y siga acciones correctivas para eliminar la causa del amarre de la hoja.

• Al reiniciar una sierra dentro de la pieza de trabajo, centre la hoja de la sierra en la sepa- ración de corte y verique que los dientes de la sierra no estén insertados en el mate- rial. Si la hojas de la sierra se está amarrando, puede avanzar hacia arriba o dar un contragolpe de la pieza de trabajo al reiniciarse la sierra.

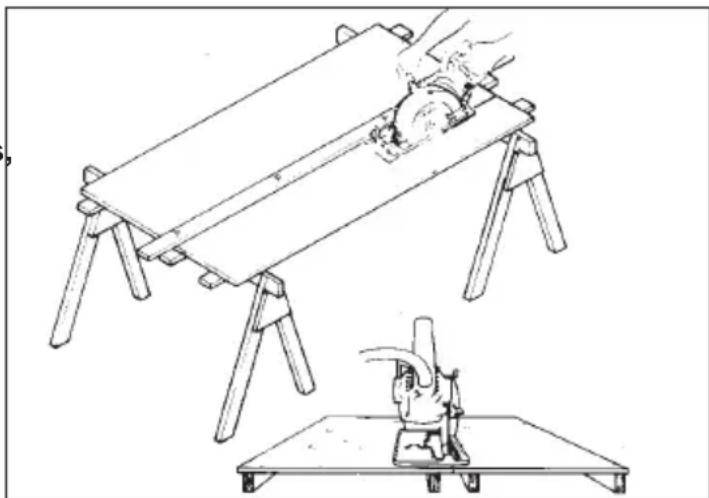

• Soporte los paneles grandes para minimizar el riesgo de que la hoja pellizque y dé un con- tragolpe. Los paneles grandes tienden a pandearse con su propio peso. Deben colocarse soportes debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel.

• No utilice hojas romas ni dañadas. Las hojas sin lo o que estén incorrectamente colocadas pueden producir una separación de corte angosta, causando fricción excesiva, amarre de la hoja y contragolpe.

• Las palancas de ajuste de la profundidad de la hoja y bisel deben estar apretadas y rmes antes de hacer el corte. Si el ajuste de la hoja cambia durante el corte, puede causar amarre y contragolpe.

• Use precaución adicional al aserrar en muros ex- istentes u otras áreas donde no haya visibilidad. La hoja saliente puede cortar objetos que podrían causar contragolpe. Operación en general Sujete siempre, en forma segura en un banco de trabajo, el material a cortar. Para saber la forma cor- recta de sujetar el material en diferentes situaciones, vea “Aplicaciones”.

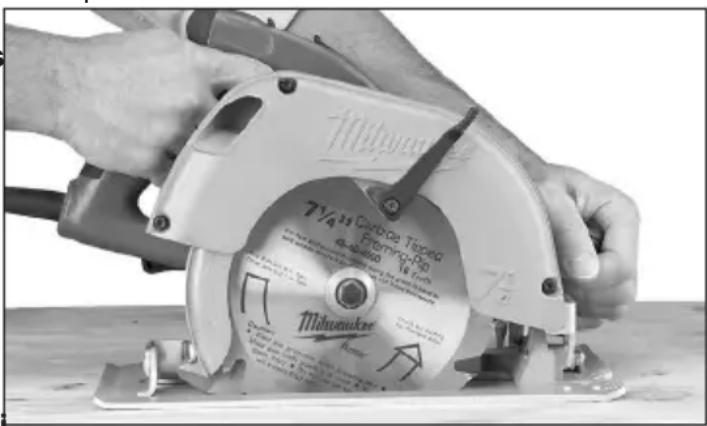

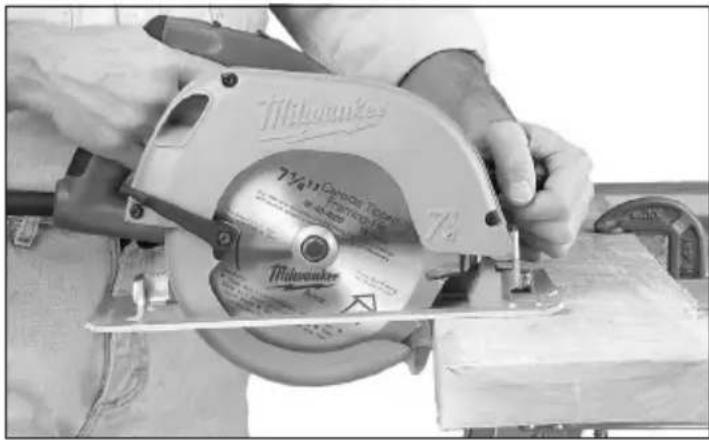

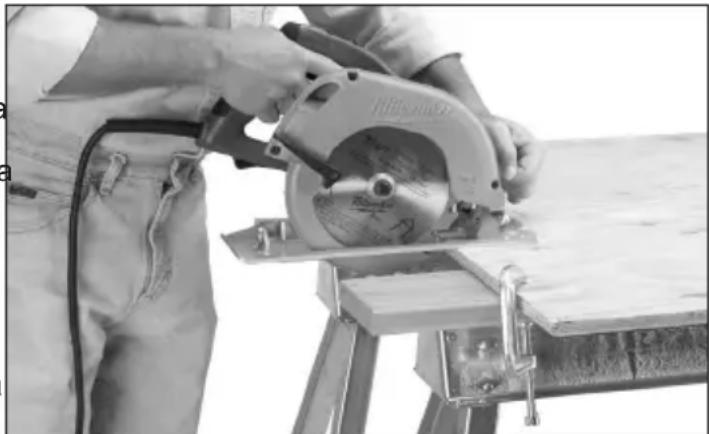

1. Dibuje la línea de corte. Coloque la parte delantera

de la zapata en la orilla del material, sin hacer contacto con el. Sujete con una mano la empu- ñadura Tilt-Lok (inclinable-jable) y con la otra la empuñadura frontal.

2. Alinee la línea de visión con la línea de corte. Posi-

cione sus manos y cuerpo de forma balanceada que pueda resistir una “patada”. Jale el gatillo, permitiendo que el motor alcance su máxima velocidad, antes de iniciar el corte.

3. Al ir realizando el corte, mantenga la zapata

plana contra la supercie del material cortado y mantenga una sujeción rme. No force la sierra durante el corte ya que si lo hace puede generar una “patada”.

4. Si va a realizar un corte parcial, o va a reiniciar

o corregir a la mitad de un corte, permita que el disco se detenga por completo. Para reanudar el corte, centre el disco en el surco, retrase la sierra unas cuantas pulgadas, jale el gatillo y reinicie el corte lentamente.

5. Si la sierra se atasca y se detiene, sosténgala

rmemente y suelte de inmediato el gatillo. Sos- tenga la sierra sin movimiento dentro del corte hasta que la cuchilla se detenga completamente.29

6. Luego de terminar un corte, asegúrese que la

guarda inferior cierra y el disco llega a detenerse por completo antes de dejar descansando a la sierra. Freno eléctrico (Cat. No. 6394) Modelos especicas vienen con freno eléctrico. Los frenos se activan al soltar el gatillo, deteniendo el disco de corte para permitirle continuar con su trabajo. Por lo general, el disco de corte de la sierra se detiene en dos segundos. Sin embargo, el tiempo que transcurra desde que suelte el gatillo y la apli- cación del freno puede ser mayor. Si el freno falla con frecuencia, la sierra necesita mantenimiento y para ello deberá contactar una estación de servicio autorizada de MILWAUKEE. El freno no sustituye la guarda, por lo que siempre deberá esperar a que el disco de corte se detenga por completo antes de retirar la sierra del área de trabajo. Para asegurar la operación correcta del freno, debe usar el grado correcto de cepillo. Al darle mantenimiento a la her- ramienta, utilice únicamente cepillos de repuesto MILWAUKEE apropiados. Solución de problemas Si el disco no quiere seguir una línea recta:

• Los dientes pueden estar sin lo de un lado. Esto es causado al golpear sólidamente con un objeto duro como puede ser un clavo o una piedra, mellando a los dientes de un solo lado. El disco tenderá a cortar hacia el lado con los dientes mas alados.

• La zapata está desalineada o doblada

• El disco está doblado

• Por no usar una guía de corte Si el disco se dobla o atasca, hecha humo o se pone azul por la fricción:

• El disco no tiene lo

• El disco está colocado al revés

• El disco está doblado

• El material a cortar no está bien apoyado

• Se está usando un disco incorrecto APPLICACIONES ADVERTENCIA Para reducir el riesgo de electrocución, antes de tal- adrar o colocar tornillos verique que en el área de trabajo no hayan tuberías o cables ocultos. Con el n de minimizar el riesgo de lesiones, siempre utilice la protección de ojos adecuada indicada para cumplir con lo dispuesto en la norma ANSI Z87.1. Selección de las posiciones de la empuñadura Tilt-Lok™ (inclinable-jable) La empuñadura Tilt-Lok™ (inclinable-jable) es una característica que le permite al usuario ajustar el án- gulo de la empuñadura para lograr la mejor posición de corte. La empuñadura Tilt-Lok™ (inclinable- jable) tiene ocho (8) retenes que permiten jar la empuñadura en posición. Véase “Ajuste de la em- puñadura Tilt-Lok™ (inclinable-jable)” para obtener las instrucciones sobre cómo ajustar la empuñadura. Reérase al siguiente cuadro de posiciones sugeri- das para la empuñadura. Applicacion Posiciones Sugeridas Para La Empuñaura Tilt-Lok™ (Inclinable-jable)* Para realizar cortes al nivel exacto o aproximado de la cintural Las posiciones más bajas de la empuñadura permiten que la sierra pueda ser empujada con mayor fuerza a través de la pieza de trabajo. Para realizar cortes no profundos al nivel exacto o aproximado de la cintura Las posiciones más bajas de la empuñadura le permiten al usuario aplicar una mayor presión hacia abajo durante los cortes no pro- fundos, lo cual aumenta el control sobre la herramienta. Para realizar cortes por debajo de la cintura, tal como en aplicaciones para pisos Las posiciones más altas de la empuñadura disminuyen las veces que el usuario necesite inclinarse. También le permiten al usuario aplicar una mayor fuerza hacia abajo sobre la sierra. Para realizar cortes sobre la cabeza, tal como en apli- caciones para techos Las posiciones más altas de la empuñadura disminuyen las veces que el usuario necesite extenderse para hacer cortes sobre la cabeza. También le permiten al usuario apli- car una mayor fuerza hacia arriba sobre la sierra.

• Estas son posiciones sugeridas únicamente; es posible que la mejor posición de corte en sí pueda variar dependiendo de la aplicación en particular y la preferencia del usuario. Cortando paneles grandes Este tipo de paneles o tablones largos y grandes tienden a doblarse si no están bien apoyados. Si se intenta cortar sin nivelar y apoyar correctamente el material, el disco se atascará causando una “patada”. Apoye los paneles grandes como se ilustra. Asegúrese de ajustar la profundidad de corte de forma tal que solo se corte el material y no se corten los soportes. Cortando a lo largo Cuando se corta a lo largo del grano, debe seleccion- arse la hoja adecuada para ese trabajo. Use una guía o tope cuando corte 102 mm (4”) o menos de ancho. Para instalar la guía de corte, deslice la barra de la misma por la ranura a cualquier lado en la zapata. El ancho del corte es la distancia del interior del disco al lado interior de la guía, como se ilustra. Ajuste la guía al ancho deseado y asegúrela apretando los tornillos de la guía.30 Cuando corte mas de 102 mm (4"), clave o colque un tablón de 25 mm (1") al material de trabajo y use la orilla interior de la zapata como una guía. Cortando madera a través Los cortes a través son aquellos que van contra el grano o veta de la madera. Seleccione el disco adecuado para el trabajo. Alimente la sierra despacio para evitar la tendencia por romperse o doblarse por parte de las bras de la madera. ADVERTENCIA Antes de proceder a realizar un corte “interno” y a n de reducir el riesgo de electrocución, revise el área de trabajo y asegúrese de que no haya tubos ni cables ocultos. Cortes interiores Este tipo de cortes se realizan en la mitad del mate- rial cuando no puede ni debe cortarse partiendo de una orilla. Recomendamos usar una sierra caladora o sierra sable para este tipo de trabajo. Sin embargo, si debe usted usar una sierra circular para hacer este tipo de corte, TENGA EXTREMO CUIDADO. Para mantener el control sobre la sierra durante los traba- jos de corte interno, mantenga ambas manos en la sierra.

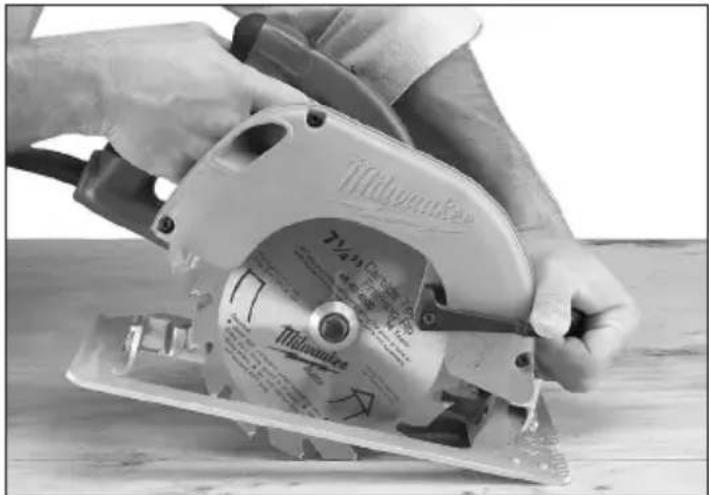

1. Iniciando en una esquina, alinie la línea de visión

con la línea de corte. Incline la sierra hacia ad- elante, apoyando rmemente la parte delantera de la zapata contra el material. El disco debe estar ligeramente por encima de la línea de corte, pero sin tocarla. Levante la guarda inferior usando la palanca respectiva.

2. Jale el gatillo, permitiendo que el disco desarrolle

su velocidad completa. Usando la parte delantera de la zapata como pivote, baje gradualmente la parte posterior de la sierra contra el material.

3. Cuando la zapata quede extendida sobre la pieza

que se está cortando, suelte la palanca de la guarda inferior. Haga avanzar la sierra a la esquina extrema. Suelte el gatillo y espere a que el disco esté parado por completo, antes de retirar la sierra del material. Repita este procedimiento en cada uno de los lados de la apertura. Use una sierra sable Sawzall

, una caladora o un serrucho para darle el acabado a las esquinas cuando estas no estén completamente cortadas. Corte en mampostería y metales Las sierras circulares de MILWAUKEE no son para uso continuo en cortes de metales o mampostería. Cuando se corten estos materiales, use la segueta correcta. ADVERTENCIA El polvo, las rebabas y el grano pueden hacer que la guarda deje de funcionar en cualquier momento. Si se usa la sierra para cortar mampostería o metales, resérvela y márquela para ese uso úni- camente, y llévela a un centro de servicio MILWAUKEE para su limpieza y prueba antes de usarla para cortes de madera. Use solamente accesorios con una velocidad nominal máxima, por lo menos, tan alta como las RPM que aparecen en la placa de identicación de la herramienta. Cuando corte mampostería, use una segueta de dia- mante. Realice pasadas sucesivas a profundidades de menos de 6 mm (1/4") a n de lograr la profundi- dad deseada. Realizar cortes a una profundidad de más de 6 mm (1/4") dañará el disco. Desenchufe la herramienta y limpie frecuentemente el polvo de las aberturas de ventilación y de las guardas. ADVERTENCIA ANo use la herramienta para cortar metales cerca de ma- teriales inamables. Las chispas pueden provo- car un incendio. Cuando corte metales, use una segueta para cortar metal. Fije la profundidad de corte a la profundidad máxima. Proteja a todas las personas que se en- cuentren en el área de las chispas. MANTENIMIENTO ADVERTENCIA Para reducir el riesgo de le- siones, desconecte siempre la herramienta antes de darle cualquier manten- imiento. Nunca desarme la herramienta. Acuda a un Centro de Servicio MILWAUKEE para TODAS las reparaciones. Mantenimiento de las herramientas Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Inspeccione la herramienta para problemas como ruidos indebidos, desalineadas o agarrotadas de partes móviles, piezas rotas o cualquier otra condición que pueda afectar el funcionamiento de la herramienta. Envíe su herramienta al Centro de Servicio MILWAUKEE para reparación. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para la inspección. ADVERTENCIA Para reducir el riesgo de le- siones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos uyan dentro de la misma.31 Limpieza Limpie el polvo y suciedad de las ventilas. Man- tenga los mangos limpios, secos y libres de aceite o grasa. Use solo jabón neutro y un trapo húmedo para limpiar, ya que algunos substancias y solventes limpiadores son dañinos a los plásticos y partes aislantes. Algunos de estos incluyen: gasolina, turpentina,thíner, lacas, thíner para pinturas, solven- tes para limpieza con cloro, amoníaco y detergentes caseros que tengan amonia. Nunca usa solventes in- amables o combustibles cerca de una herramienta. Reparaciones Si su herramienta se daña, vuelva la herramienta entero al más cercano centro de reparaciones. ACCESORIOS ADVERTENCIA Utilice sólo los accesorios especícamente recomenda- dos. Otros accesorios puede ser peligroso. Para una lista completa de accessorios, visite nuestro sitio en Internet: www.milwaukeetool.com o póngase en contacto con un distribuidor.

Techtronic Industries Mexico, S.A. de C.V. Av. Presidente Masarik 29 Piso 7 11560 Polanco V Seccion Miguel Hidalgo, Distrito Federal, México 01 [phone] o (55) 4160-3540 Lunes a Viernes (9am a 6pm) O contáctanos en www.milwaukeetool.com.mx GARANTÍA LIMITADA - E.U.A. Y CANADÁ Cada herramienta eléctrica* de MILWAUKEE (ver excepciones a con- tinuación) está garantizada para el comprador original únicamente de que no tenga material y mano de obra defectuosos. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte en una herramienta eléctrica que tenga defectos de material o mano de obra según lo determine MILWAUKEE mediante una revisión, por un periodo de cinco (5) años** después de la fecha de compra a menos que se indique lo contrario. Al devolver la herramienta eléctrica a un Centro de Servicio de la fábrica de MILWAUKEE o a una Estación de Servicio Autorizada de MILWAUKEE, se requiere que el ete esté pagado por adelantado y asegurado. Se debe incluir una copia del comprobante de compra con el producto devuelto. Esta garantía no aplica a daños que MILWAUKEE determine que son ocasionados por reparaciones o intentos de reparaciones realizados por una persona que no sea personal autorizado de MILWAUKEE, uso indebido, alteraciones, maltrato, desgaste normal, falta de mantenimiento o accidentes. Desgaste normal: Muchas herramientas eléctricas necesitan un reemplazo periódico de partes y servicio para lograr el mejor des- empeño. Esta garantía no cubre la reparación cuando el uso normal ha agotado la vida de una parte, incluyendo sin limitar a mandriles, cepillos, cables, zapatas de la sierra, abrazaderas de la hoja, anillos en O, sellos, protectores, hojas de desatornilladores, pistones, herrajes, levantadores y arandelas de cubierta de los protectores. *Esta garantía no cubre clavadoras y grapadoras neumáticas, pistola de pintura a presión, baterías inalámbricas, generadores de energía portátil de gasolina, herramientas de mano, palanca y cadena de mano de polipasto - eléctricas, indumentaria calefactada M12™, producto reacondicionado y productos de prueba y medición. Existen garantías por separado y distintas disponibles para estos productos. **El periodo de garantía para los radios para obra, puerto de energía M12™, fuente de poder M18™, ventiladores para obra y carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El periodo de garantía para los Cables de limpieza de drenaje es de dos (2) años a partir de la fecha de compra. El periodo de garantía de la Pistola de calor compacta M18™ de la Extractor de polvo de 8 galones es de tres (3) años a partir de la fecha de com- pra. El periodo de garantía de las lámparas de LED en la Lámpara de trabajo LED y el Bulbo mejorado de LED para la Luz de trabajo es por la vida del producto sujeto a las limitaciones anteriores. Si durante el uso normal el LED o Bulbo de LED falla, la parte será reemplazada sin cargo. No se requiere el registro de la garantía para obtener la garantía cor- respondiente a un producto de herramienta eléctrica de MILWAUKEE. La fecha de manufactura del producto se utilizará para determinar el periodo de garantía si no se proporciona comprobante de compra al solicitar el servicio en garantía. LA ACEPTACIÓN DE LOS REMEDIOS EXCLUSIVOS DE REPA- RACIÓN Y REEMPLAZO AQUÍ DESCRITOS ES UNA CONDICIÓN DEL CONTRATO PARA LA COMPRA DE TODO PRODUCTO DE MILWAUKEE. SI USTED NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ RE- SPONSABLE EN NINGÚN CASO DE DAÑOS INCIDENTALES, ES- PECIALES, EMERGENTES O PUNITIVOS NI DE NINGÚN COSTO, HONORARIOS LEGALES, GASTOS, PÉRDIDAS O DEMORAS ALE- GADOS COMO CONSECUENCIA DE ALGÚN DAÑO, FALLA O DE- FECTO EN NINGÚN PRODUCTO, INCLUYENDO, ENTRE OTROS, RECLAMACIONES POR PÉRDIDA DE UTILIDADES. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE RE- SPONSABILIDAD POR DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE LA ANTERIOR LIMITACIÓN O EXCLUSIÓN PODRÍA NO APLICARSE EN SU CASO. ESTA GARANTÍA ES EXCLUSIVA Y REEMPLAZA TODAS LAS DEMÁS GARANTÍAS EXPRESAS, ES- CRITAS U ORALES. EN LA MEDIDA EN QUE LO PERMITA LA LEY, MILWAUKEE DESCONOCE CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN O USO ESPE- CÍFICO; EN LA MEDIDA EN QUE DICHO DESCONOCIMIENTO NO SEA PERMITIDO POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS SE LIMITAN A LA DURACIÓN DE LA GARANTÍA EXPRESA COR- RESPONDIENTE SEGÚN SE DESCRIBIÓ ANTERIORMENTE.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES SOBRE

LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA ANTERIOR LIMITACIÓN PUDIERA NO APLICARSE A USTED. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS Y USTED PODRÍA ADEMÁS TENER OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO. Esta garantía aplica al producto vendido en los Estados Unidos y Canadá únicamente. Consulte la “Búsqueda de centro de servicio” en la sección de Partes y servicio del sitio web de MILWAUKEE en www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para localizar su centro de servicio más cercano para darle servicio con y sin garantía a una herramienta eléctrica de Milwaukee. PÓLIZA DE GARANTÍA - VALIDA

La garantía de TECHTRONIC INDUSTRIES es por 5 años a partir de la fecha original de compra. Esta tarjeta de garantía cubre cualquier defecto de material y mano de obra en ese Producto. Para hacer válida esta garantía, presente esta tarjeta de garantía, cerrada/sellada por el distribuidor o la tienda donde compró el pro- ducto, al Centro de Servicio Autorizado (ASC). O, si esta tarjeta no se ha cerrado/sellado, presente la prueba original de compra a ASC. Llame 55 4160-3547 para encontrar el ASC más cercano, para ser- vicio, partes, accesorios o componentes. Procedimiento para hacer válida esta garantía Lleve el producto a ASC, junto con la tarjeta de garantía cerrada/ sellada por el distribuidor o la tienda donde compró el producto, y cualquier pieza o componente defectuoso se reemplazará sin costo para usted. Cubriremos todos los costos de ete con relación a este proceso de garantía Excepciones Esta garantía no tendrá validez en las siguientes situaciones: a) Cuando el producto se use de manera distinta a la que indica el manual del usuario nal o de instrucciones. b) Cuando las condiciones de uso no sean normales.

Cuando otras personas no autorizadas por TECHTRONIC INDUSTRIES modiquen o reparen el producto. Nota: si el juego de cables está dañado, tiene que reemplazarse en un Centro de Servicio Autorizado para evitar riesgos eléctricos.

CENTRO DE SERVICIO Y ATENCIÓN
