MANUAL DE USUARIO NT753 Peerless-AV

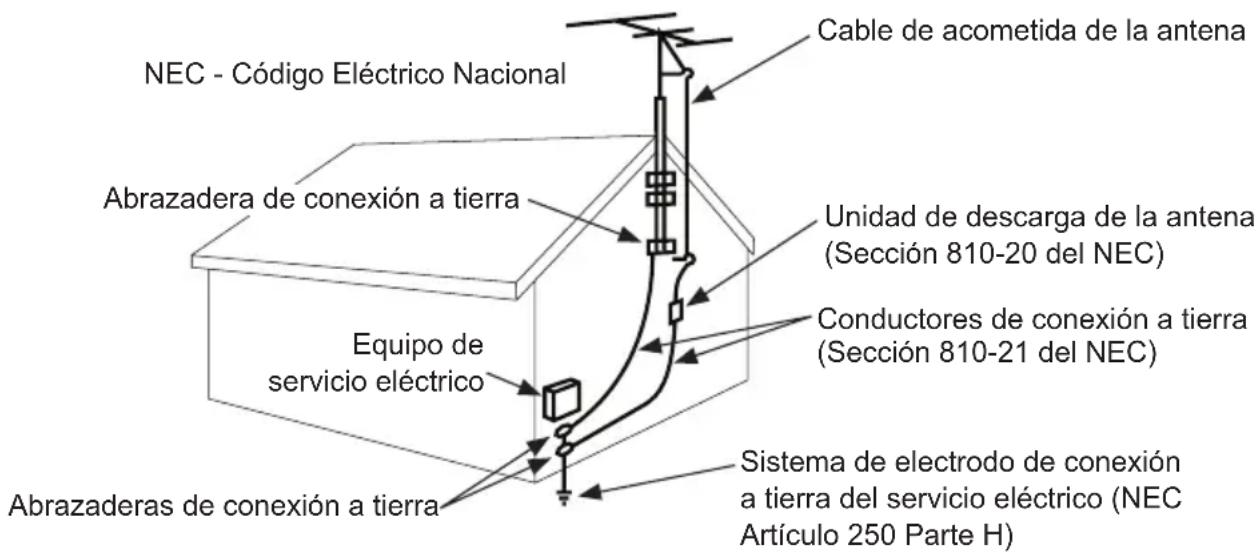

70-1984, proporciona información respecto a: la conexión a tierra adecuada para los mástiles y las estructuras de soporte, la conexión a tierra del cable de acometida a la unidad de descarga de una antena, el tamaño de los conectores a tierra, la ubicación de la unidad de descarga de una antena, la conexión a electrodos de conexión a tierra y los requisitos del electrodo de conexión a tierra. Estas pantallas funcionan con una corriente alterna de 120 voltios de 60 Hz. Conecte el cable eléctrico a un tomacorriente de 120 voltios de 60 Hz. Nunca conecte la pantalla a una corriente directa ni de otro voltaje que no sea el especicado. Para prevenir una descarga eléctrica de la pantalla, no la utilice con una extensión eléctrica, un receptáculo u otro tomacorriente, a menos que las clavijas y el terminal de conexión a tierra se puedan insertar completamente para prevenir que las clavijas queden expuestas. Todas las líneas secundarias se tienen que pasar por conductos con conexión a tierra y se tienen que mantener separadas de la línea de corriente alterna. INSTALACIÓN Y REQUISITOS ELÉCTRICOS DEL SISTEMA Código Eléctrico Nota: Para el instalador del sistema de pantalla: Este recordatorio es para llamar la atención al Artículo 820-44 del Código Eléctrico Nacional, que proporciona guías para conexiones adecuadas a tierra, particularmente, especica que el cable de conexión a tierra debe estar conectado al sistema de conexión a tierra de las instalaciones. El tomacorriente debe estar instalado cerca del equipo y debe poderse alcanzar con facilidad. Nota: La instalación debe incorporar un protector eléctrico externo aprobado por UL para un voltaje máximo de 2500 V o menos, para redes de suministro eléctrico de 150-300 V c.a. instalado de acuerdo con el Artículo 285 del ANSI/NFPA 70 o los códigos locales pertinentes.

Unidad de descarga de la antena (Sección 810-20 del NEC) NEC - Código Eléctrico Nacional Abrazadera de conexión a tierra Equipo de servicio eléctrico Abrazaderas de conexión a tierra Sistema de electrodo de conexión a tierra del servicio eléctrico (NEC Artículo 250 Parte H) Conductores de conexión a tierra (Sección 810-21 del NEC) Cable de acometida de la antena36 2021-12-22 #:180-9151-1

PRECAUCIÓN DE LA FCC

Para garantizar el cumplimiento continuo y evitar la interferencia indeseada, se pueden utilizar núcleos de ferrita al conectar esta pantalla a equipos de video; mantenga un espacio de, por lo menos, 400 mm (15.75 pulgadas) de otros dispositivos periféricos.

DECLARACIÓN DE LA FCC

Este equipo ha sido probado y cumple los límites de los dispositivos digitales Clase B, conforme al artículo 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con estas instrucciones, puede causar interferencias perjudiciales a las radiocomunicaciones. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo, en efecto, causa interferencias perjudiciales en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, se recomienda que el usuario intente corregir las interferencias mediante una o más de las siguientes medidas:

1. Cambie la orientación o la ubicación de la antena receptora.

2. Aumente la distancia entre el equipo y el receptor.

3. Conecte el equipo a un enchufe que esté en un circuito diferente al que está conectado el

4. Consulte al distribuidor o a un técnico experto en radios o televisores para obtener ayuda.

Este dispositivo cumple con el artículo 15 de las normas de la FCC. El uso depende de las dos condiciones siguientes:

• Este dispositivo no puede causar interferencias perjudiciales.

• Este dispositivo tiene que aceptar cualquier interferencia recibida, incluida la que pueda causar el funcionamiento no deseado. Información pertinente Anote el número de modelo y el número de serie de la pantalla aquí para su referencia. Guarde este manual del usuario en un lugar accesible en caso de que necesite alguna reparación. Nota: El número de serie de la pantalla se encuentra en la caja y en debajo de la cubierta trasera. Número de modelo ____________________________________ Número de serie ____________________________________37 2021-12-22 #:180-9151-1 Lea antes de utilizar el producto Gracias por comprar nuestro producto. Antes de utilizarlo, lea esta guía del usuario atentamente y siga las instrucciones para utilizarlo con seguridad. Por favor, guarde esta guía para su referencia e inclúyala cada vez que cambie o transera el producto a otro lugar.

PRECAUCIONES DE SEGURIDAD GENERAL

En caso de una emergencia, como un incendio o choque eléctrico causado por el producto, llame, de inmediato, al 9-1-1 o al número apropiado de las agencias de servicios de emergencia de la policía o los bomberos de su país. Para minimizar el riesgo de descarga eléctrica o incendio, tenga en cuenta lo siguiente:

• Si el equipo falla o se da algún suceso inusual, como olor a quemado eléctrico, humo o pérdida de señales de contenido de la pantalla debido al sobrecalentamiento interno, apáguela de inmediato, desenchufe el cable eléctrico y comuníquese con el fabricante.

• No desarme, modique ni repare el producto de alguna manera que no se indique en estas instrucciones. Toda modicación no autorizada hecha al producto anulará la garantía automáticamente.

• No toque los cables o los alambres de antenas, los cables eléctricos ni los enchufes cuando ocurran rayos o truenos ni cuando tenga las manos mojadas.

• No lo sumerja en agua.

• No lo destruya, procese o coloque cerca de alguna fuente de calor.

• No lo instale cerca de gases venenosos ni atmósferas con inestabilidad química.

• No lo instale cerca de campos magnéticos o corrientes eléctricas fuertes.

• No instale el producto en lugares inestables ni cerca de objetos móviles, equipos que vibren constantemente o supercies desniveladas.

• No deje ninguna fuente de fuego, como velas, cerca o encima del producto.

• No lo utilice si el producto se ha caído o si ha recibido un golpe. Darle golpes fuertes al producto puede causar que algunos componentes internos se salgan de su lugar y se rompan.

• No doble ni tuerza los cables eléctricos, los enchufes, los cordones o los alambres con fuerza excesiva.

• No bloquee las ranuras de ventilación ni coloque objetos pesados sobre el producto.

• Use voltaje con la potencia eléctrica nominal adecuada.

• No use tomacorrientes ni extensiones eléctricas múltiples en los que tenga conectados muchos dispositivos a la vez. Utilice un tomacorriente separado e individual, con potencia nominal y con un interruptor con falla a tierra para que pueda utilizar el producto con seguridad.

• No mueva ni transporte el producto con los cables (eléctricos o de conexión de contenido) conectados a los dispositivos fuente.

• Siempre, conecte el enchufe eléctrico rme y completamente. Al desconectar los cables, siempre, tire del enchufe, no del cable.

• Siempre, deje el producto apagado al conectar o desconectar los cables eléctricos o de conexión.

• No haga mal uso del enchufe eléctrico polarizado o con descarga a tierra, de manera que no sea seguro. Un enchufe polarizado tiene dos clavijas, una de las cuales es más ancha que la otra. Un enchufe con descarga a tierra, tiene dos clavijas y una tercera punta con descarga a tierra. La clavija ancha y la tercera punta se proporcionan para su seguridad. Si el enchufe proporcionado no cabe en el receptáculo, consulte a un electricista para remplazar el receptáculo obsoleto.

• Proteja el cable eléctrico de manera que no lo pisen ni lo pinchen, particularmente en los enchufes, los receptáculos para los aparatos y los sitios por los que salen los cables de los aparatos. ADVERTENCIA38 2021-12-22 #:180-9151-1 ADVERTENCIA

• Nunca aplique presión al exterior de una pantalla de LCD.

• Si se quiebra el monitor o el cristal, no toque el cristal líquido y manéjelo con cuidado.

• No se trepe en el producto.

• No lo instale a una distancia menor de 152 cm (5 pies) de un cuerpo de agua.

• No la utilice si la temperatura ambiente del aire sobrepasa los límites de funcionamiento; la temperatura máxima de funcionamiento es de -22°F ~ 122°F (-30°C ~ 50°C).

• Este producto está diseñado para el uso en exteriores en áreas con luz parcial del sol. Coloque el TV en un área que nunca reciba luz directa del sol, como debajo de un toldo o al lado de una estructura. Colocar el TV en la luz directa del sol acortará la vida útil de la pantalla y anulará la garantía.

• No lo instale en cajas o cavidades empotradas con menos de 2 pulgadas para que el aire uya alrededor de la pantalla. El aire dentro de una pantalla rodeada por todos lados tiene que estar ventilado.

• El producto debe estar jado a una estructura antes de utilizarlo.

• Se tiene que contar, al menos, con dos personas para cargar y sostener el producto.

• Quítele el polvo al enchufe eléctrico periódicamente para mantenerlo limpio y seco y asegurarse de que funcione bien y con seguridad.

• Use solamente los jadores o accesorios especicados por el fabricante.39 2021-12-22 #:180-9151-1 Instalación y requisitos eléctricos del sistema .....................................................................................35 Código eléctrico ............................................................................................................................35 Fuente eléctrica ...........................................................................................................................35 Precaución de la FCC ..................................................................................................................36 Declaración de la FCC .................................................................................................................36 Información pertinente .................................................................................................................36 Precauciones de seguridad general ...................................................................................................37 Instrucciones de conguración .............................................................................................................40 Lista de piezas .............................................................................................................................40 Retirar la cubierta del terminal de I/O ..........................................................................................42 Conectar los cables ......................................................................................................................43 Instalar el repetidor infrarrojo ......................................................................................................43 Tecnología freePath ....................................................................................................................43 Volver a colocar la cubierta del terminal de I/O ...........................................................................44 Manejo de cables .........................................................................................................................45 Preparar la pantalla para instalación ............................................................................................46 Conectar a la fuente eléctrica .......................................................................................................47 Instrucciones de uso.............................................................................................................................49 Encender / Apagar la pantalla ......................................................................................................49 Controles integrados ....................................................................................................................49 Botones del control remoto...................................................................................................................50 Utilización del menú .............................................................................................................................51 Para comenzar con el TV webOS ................................................................................................51 Conexión a la red .........................................................................................................................51 Cómo utilizar el TV .......................................................................................................................53 Utilización de las funciones del TV mediante la voz ...................................................................54 Lenguaje de Texto .......................................................................................................................55 Iniciar las aplicaciones mediante el acceso rápido .....................................................................56 Disfrutar de transmisiones en vivo ...............................................................................................57 Reproducción de programas grabados ........................................................................................58 Conexión de dispositivos externos ...............................................................................................60 Conexión de dispositivos Home IoT (internet de las cosas del hogar) ......................................61 Conexión de dispositivos inteligentes ..........................................................................................62 Mantenimiento .....................................................................................................................................63 Cuidado de la pantalla .................................................................................................................63 Precaución sobre teléfonos móviles ............................................................................................63 Fin del ciclo de vida útil ...............................................................................................................63 Garantía ...............................................................................................................................................96 CONTENIDO40 2021-12-22 #:180-9151-1

INSTRUCCIONES DE CONFIGURACIÓN

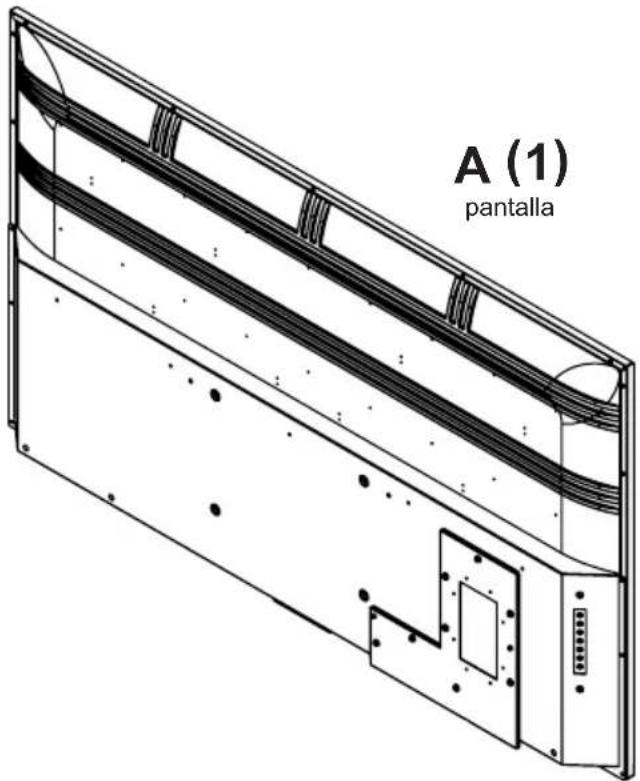

Lista de piezas Descripción Qty A pantalla 1 B control remoto magic 1 C sujetacables adhesivo 3 D repetidor infrarrojo 1 E guía del usuario (no mostrada) 1 F hoja de apoyo técnico (no ilustrada) 1 G tarjeta de registro de la garantía (no se muestra) 1

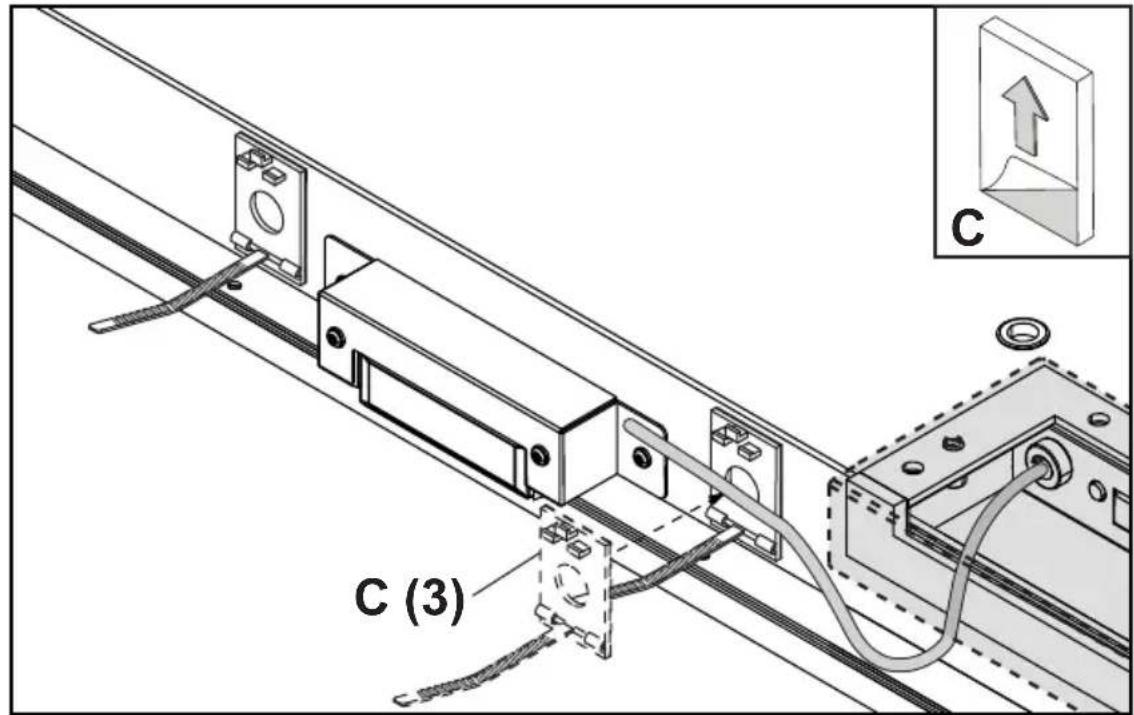

repetidor infrarrojo C (3) sujetacables adhesivo41 2021-12-22 #:180-9151-1 Página en blanco. ESP42 2021-12-22 #:180-9151-1 Retirar la cubierta del terminal de I/O Retire la cubierta del terminal de I/O y los ocho tornillos para acceder al panel de conexión de las fuentes. A43 2021-12-22 #:180-9151-1 Conectar los cables Tecnología freePath™ La cubierta del terminal de I/O de Tecnología freePath® permite una mejor recepción de la señal de Wi-Fi para la conectividad de la red del TV inteligente. Conecte los dispositivos fuente a la entrada apropiada de la pantalla. Haga todas las conexiones antes de encender la pantalla. Instalar el repetidor infrarrojo (opcional)

Conecte el extremo de 3.5 mm del repetidor infrarrojo de 5V, incluido, en el puerto para el repetidor infrarrojo del panel de entrada de la pantalla. Es posible que el puerto para el repetidor infrarrojo no sea compatible con repetidores de otros fabricantes. Conector Función Descripción Óptico Se utiliza para conectar la señal de salida de audio digital a un amplicador. HDMI Se utiliza para conectar un dispositivo con una salida de HDMI.

Se utiliza para conectar un dispositivo con una salida de AV/CVBS. USB Acepta audio / video / fotografía / texto. Audífono Se utiliza para conectar audífonos a una salida de audio, nivel variable.

Entrada de la antena para uso con señales de ATSC 2.0 OTA. LAN / RJ45 Se utiliza para la conectividad a la internet.44 2021-12-22 #:180-9151-1 Volver a colocar la cubierta del terminal de I/O

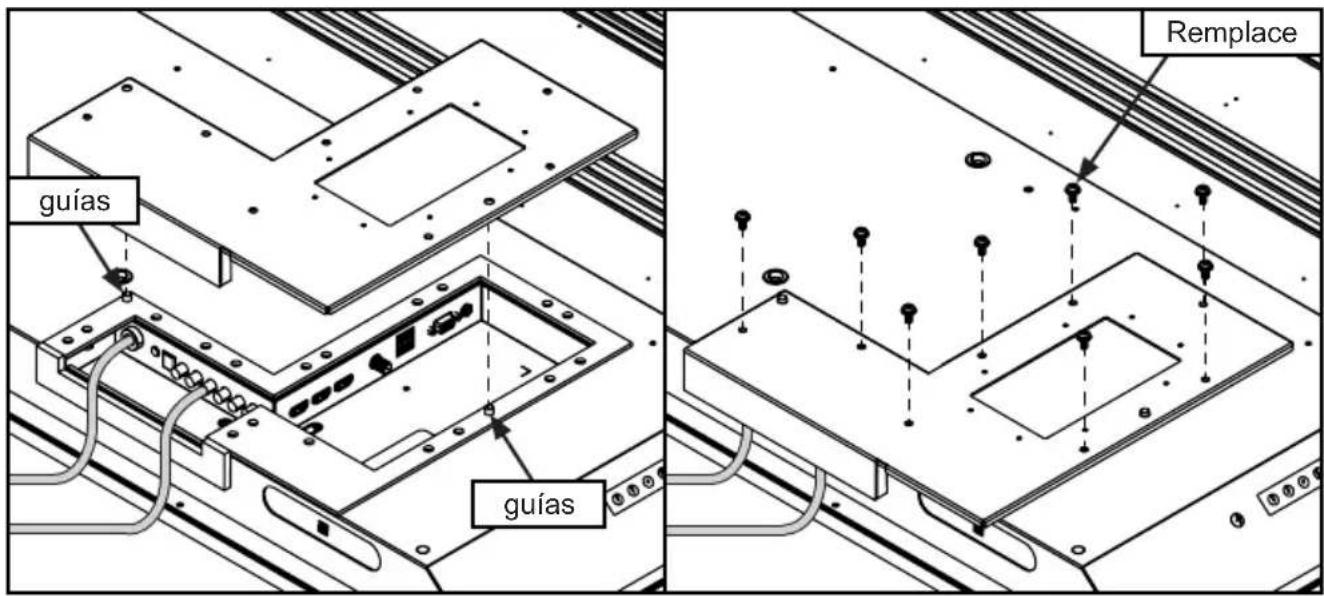

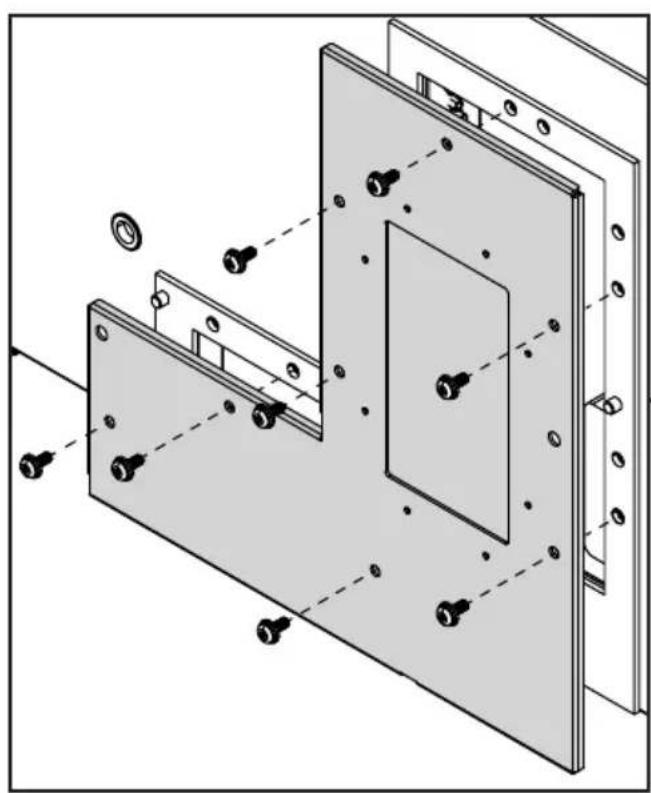

1. Pase los cables por la parte inferior de la cavidad del terminal de I/O de un lado a otro de la

junta de gomaespuma. Todos los cables tienen que salir hacia la parte inferior de la pantalla para que queden sellados cuando se coloque la cubierta del terminal de I/O. No pase los cables por la parte superior ni por los lados de la cavidad del terminal de I/O. Deje un espacio de aproximadamente 1/2" (13mm) entre los cables para que queden sellados cuando se coloque la cubierta del terminal de I/O.

2. Vuelva a colocar la cubierta del terminal de I/O en las guías del terminal de I/O, manteniendo los

cables entre las juntas inferiores.

3. Vuelva a colocar y apriete los ocho tornillos hasta que la junta de la cubierta del terminal de I/O

esté completamente jada a la parte trasera de la pantalla. PRECAUCIÓN No seguir estas instrucciones puede causar daños o destrucción del producto y tener como resultado la anulación de la garantía.

• Asegúrese de que el radio de curvatura de los cables no exceda los límites establecidos por el fabricante.

• Asegúrese de que los cables estén debidamente colocados en los rieles para los cables para evitar que se dañen cuando se coloque la cubierta del terminal de I/O.

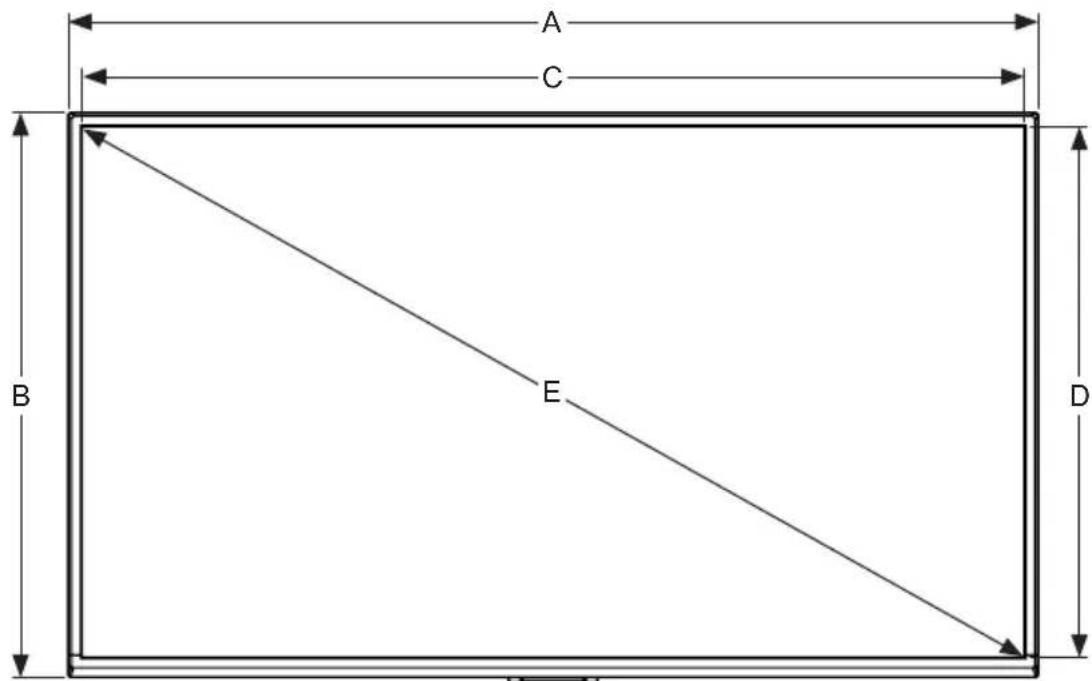

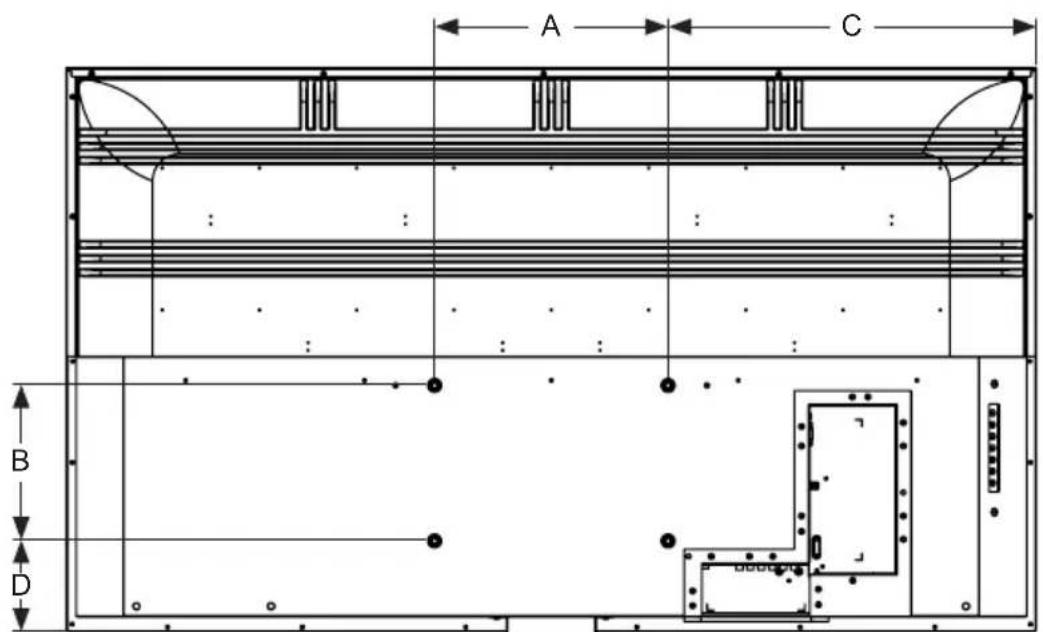

C E Preparar la pantalla para instalación Instale los cables antes de instalar la pantalla. El panel de entradas puede quedar obstruido al instalar la pantalla. Para su seguridad, instale solamente un soporte aprobado para uso en exteriores que sea adecuado para su producto y sostenga el peso de la pantalla. Al instalar una pantalla en exteriores, utilice soportes ecológicos aprobados adecuados para garantizar la longevidad en entornos hostiles. Repase la tabla de abajo para determinar las especicaciones de montaje de su pantalla:47 2021-12-22 #:180-9151-1 Preparar la pantalla para instalación Tamaño de la pantalla: A B C D E 55" 49.09" (1247mm) 28.54" (725mm) 47.69" (1211mm) 26.85" (682mm) 54.64" (1388mm) 65" 57.59" (1463mm) 33.31" (846mm) 56.24" (1428mm) 31.62" (803mm) 64.53" (1639mm) 75" 66.29" (1684mm) 38.18" (970mm) 65.16" (1655mm) 36.74" (933mm) 74.52" (1893mm) VISTA DELANTERA

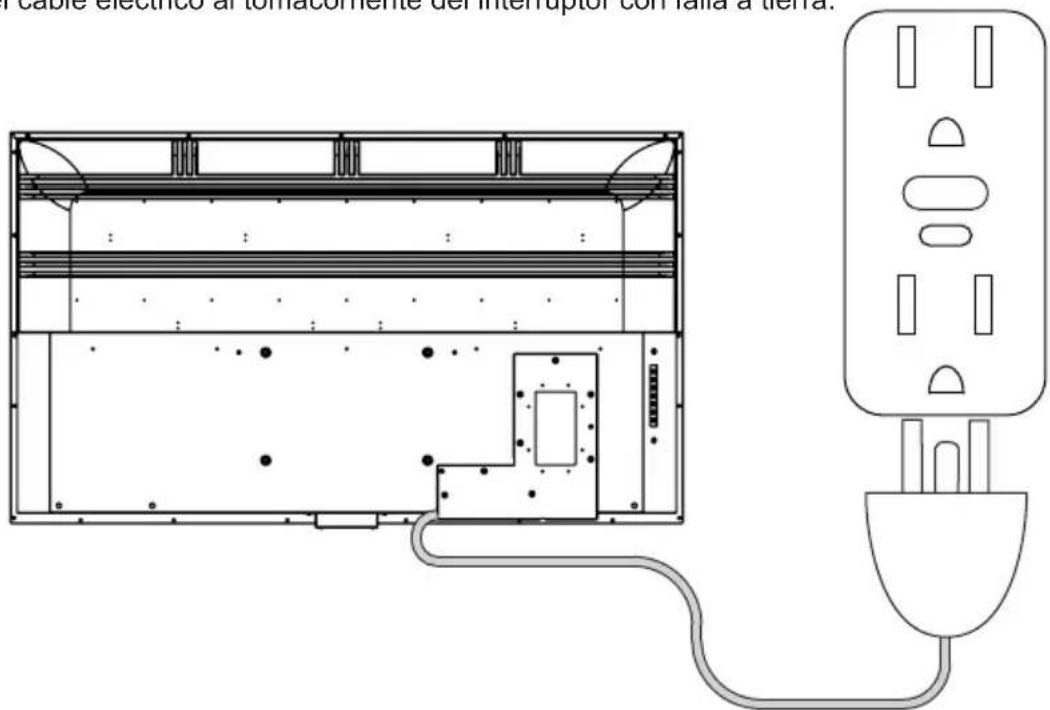

Conectar a la fuente eléctrica Conecte el cable eléctrico al tomacorriente del interruptor con falla a tierra.48 2021-12-22 #:180-9151-1 Página en blanco. ESP49 2021-12-22 #:180-9151-1

POWERTVTV/SPKSPK1 324 657•9LAST80OK

AUX1 AUX2 MUTEVOLMENUGUIDECHINFOINPUTEXIT Apunte el control remoto al sensor infrarrojo localizado debajo del logo de Peerless-AV en el centro de la pantalla y presione el botón POWER. Modo Menú Modo Directo Encender/Apagar Encender/Apagar OK Seleccionar fuente Intro Menú Arriba Subir canal Abajo Bajar canal Derecha Subir volumen Izquierda Bajar volumen VOL

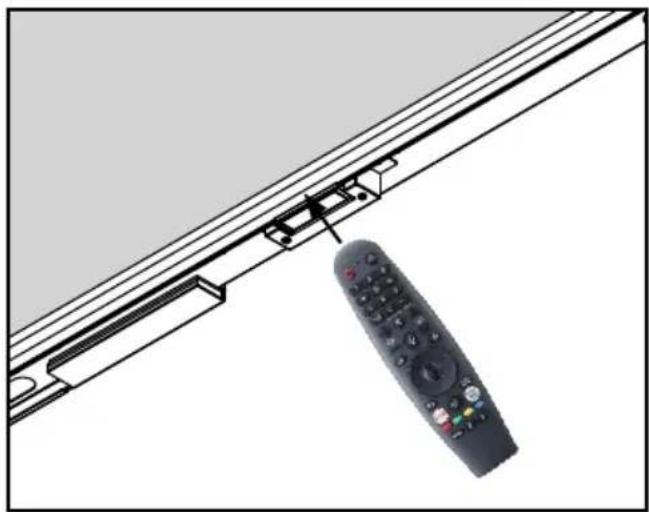

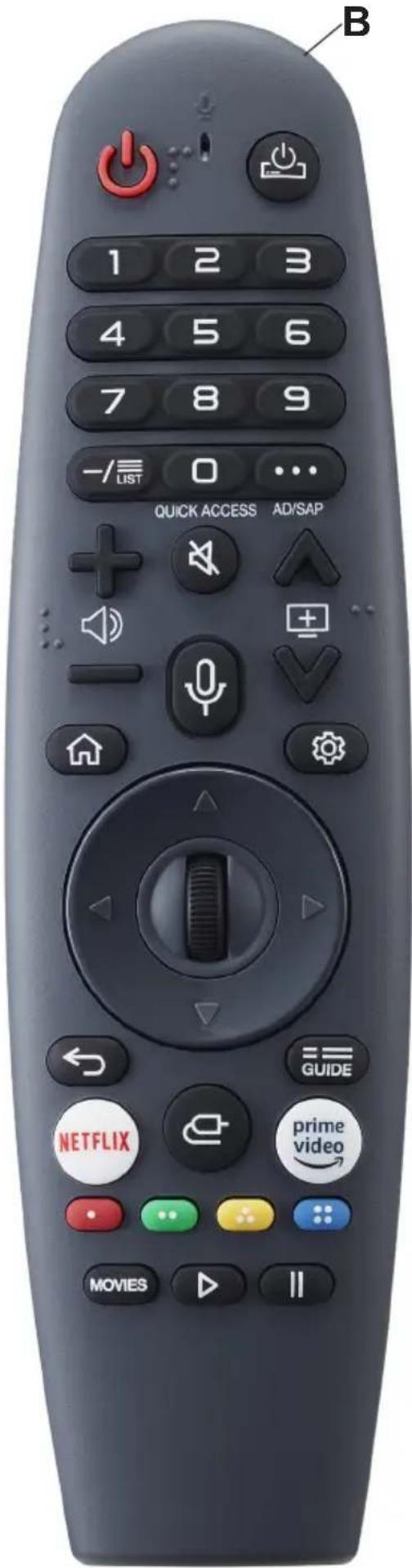

Encender/Apagar la Pantalla Encienda la pantalla utilizando el control remoto o el botón localizado en la parte inferior izquierda de la pantalla. La pantalla se encenderá, pero es posible que la imagen no aparezca durante varios segundos mientras se completa la secuencia de encendido.

INSTRUCCIONES DE USO

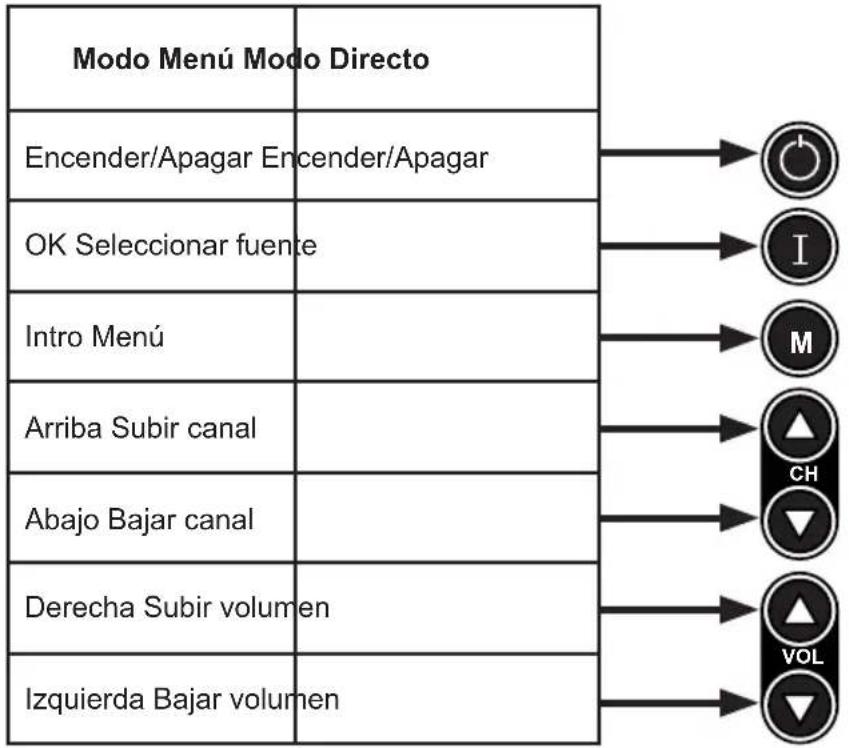

Controles integrados Modo Directo: Permite acceso rápido para seleccionar la fuente, los ajustes del volumen y los canales. Modo Menú: Presione el botón MENU para acceder al Modo Menú y activar la visualización en pantalla. Para ver una descripción del funcionamiento de la visualización en pantalla consulte la próxima sección. Los botones del teclado numérico tienen las funciones de la tabla de abajo.50 2021-12-22 #:180-9151-1 Botones del control remoto Botones Descripción Power Enciende / apaga el TV. STB Power Puede encender o apagar el convertidor y descodicador al añadirlo al control remoto universal del TV. Search Activa el reconocimiento de voz (tiene que estar conectado a la red para el reconocimiento de voz). Sprocket Accede a Ajustes Rápidos / Todos los Ajustes. Input Activa las entradas de fuentes disponibles. 0 ~ 9 Se utiliza para navegar por los canales de televisión. -/List Coloca un guion entre los números / muestra una lista de los canales sintonizados.

Más acciones para complementar lo que muestra la pantalla. Vol +/- Incrementa o disminuye el nivel del audio. FAV Repasa los canales sintonizados que se han designado como favoritos. Guide Abre la guía de los canales que se han sintonizado. Mute Activa / desactiva la salida de audio. Channel +/- Se desplaza hacia arriba o hacia abajo en la lista de canales sintonizados. Play Reproduce la programación actual. Home Accede a Menú Inicial / abre todas las opciones de contenido para que el usuario escoja. Pause Pausa la programación actual. Back Regresa a la programación de la pantalla anterior. Exit Cierra la pantalla que se muestra. Arrows Se utiliza para navegar por el menú de visualización en pantalla. Select Se utiliza para seleccionar al navegar por el menú de visualización en pantalla. AD/SAP Activa el audio de la programación secundaria, si está disponible. Movies Muestra películas disponibles mediante difusión en aplicaciones activas. Stop Detiene la programación actual. Netix Inicia la aplicación de Netix. Prime Video Inicia la aplicación de Amazon Prime Video. Rojo Corresponde a varias funciones de color en el menú. Verde Corresponde a varias funciones de color en el menú. Amarillo Corresponde a varias funciones de color en el menú. Azul Corresponde a varias funciones de color en el menú. B51 2021-12-22 #:180-9151-1 Para comenzar con el TV webOS TV en vivo / conguración de la antena:

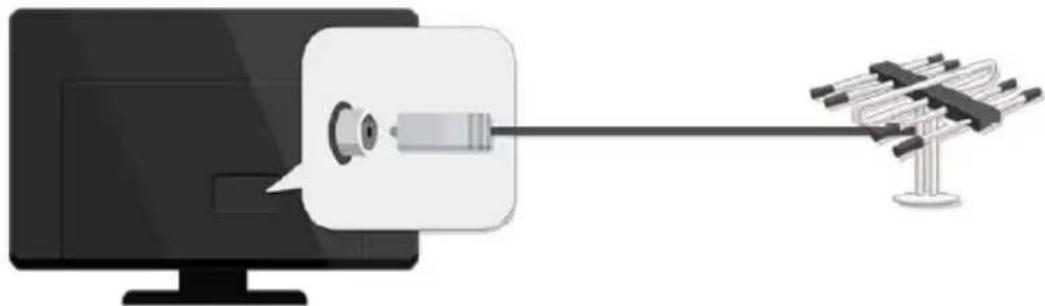

1. Conecte la antena al TV. Además, puede conectar un dispositivo que reciba transmisiones en

directo, como una caja de cable, en vez de una antena. Conexión a la red: Congure los ajustes de la red, como contenido en línea y aplicaciones. Los ajustes de la red se pueden aplicar mediante una red alámbrica.

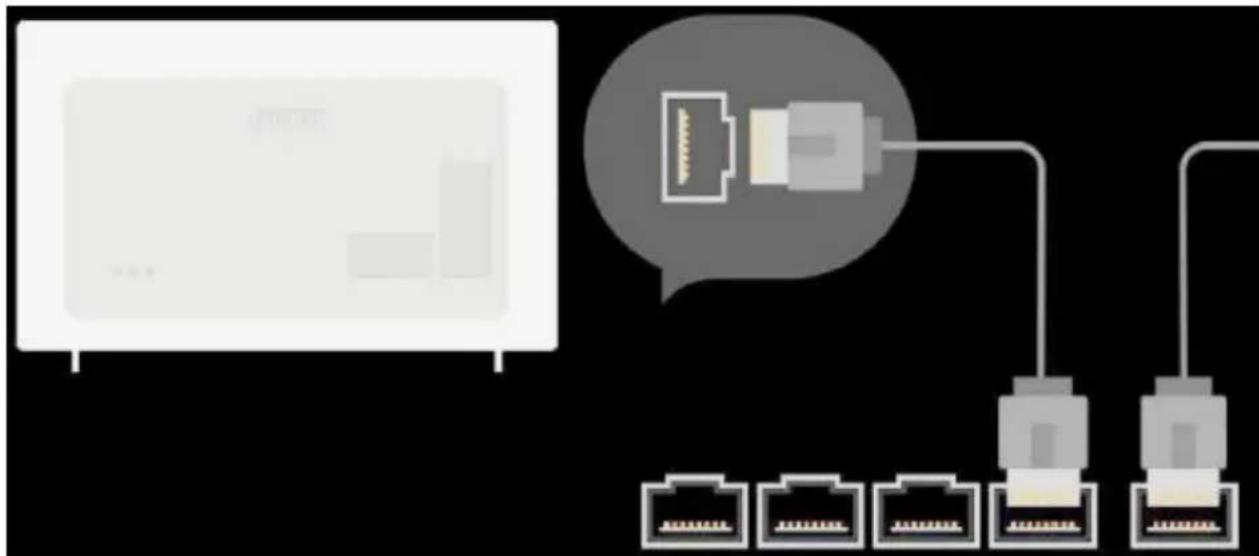

1. Conecte el puerto de LAN del TV y el enrutador con un cable. El enrutador tiene que tener una

conexión de internet activa.

2. Presione el botón ‘’settings’’ del control remoto.

3. Seleccione Ajustes de la Conexión Alámbrica de Ethernet. Para ver los detalles, haga clic en

Ajustes > Ajustes de la Conexión > Red > Ajustes de la Conexión en la Guía del usuario.

UTILIZACIÓN DEL MENÚ

2. Inicio > Programas > Sintonización Manual / Sintonización Automática. Busque y organice

solamente los programas que se sintonicen.52 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

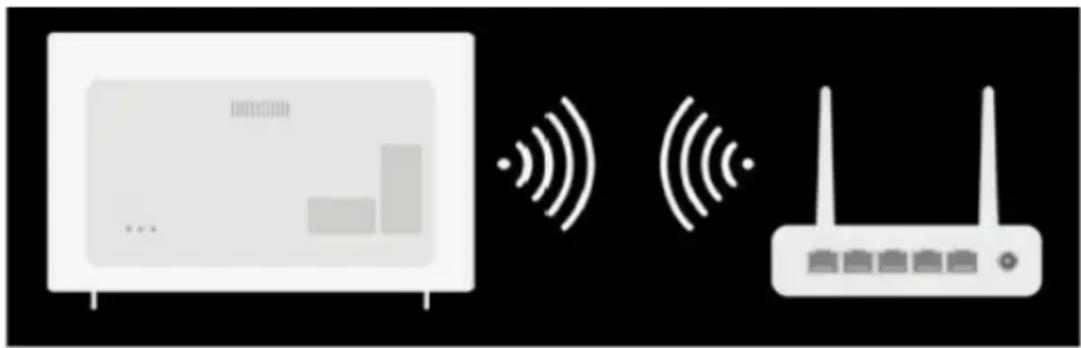

Conexión a la red: Los ajustes de la red se pueden aplicar utilizando Wi-Fi.

1. Encienda el enrutador conectado a la internet.

2. Presione el botón ‘’settings’’ del control remoto.

3. Seleccione Ajustes de la Conexión > Conexión a la Red > Conexión de Wi-Fi.

4. Cuando se completa la búsqueda de redes, se muestra la lista de las redes disponibles para la

5. Seleccione una red para que se conecte.

6. Si su enrutador inalámbrico de LAN está protegido por una contraseña, indique la contraseña

programada del enrutador. Para ver los detalles, haga clic en Ajustes > Ajustes de la Conexión > Red > Ajustes de la Conexión en la Guía del usuario. Información de la conguración de la red:

• Utilice un cable regular de LAN (Cat5 o mayor, un conector RJ45, un puerto de LAN 10Base-T o 100Base-T TX).

• Reiniciar el módem puede resolver algunos problemas de la red. Apáguelo, desconéctelo y reajústelo y, entonces, enciéndalo para resolver el problema.

• El fabricante no es responsable de los problemas o las fallas de la conexión a la red ni del mal funcionamiento o los errores causados por la conexión a la red.

• Es posible que la conexión a la red no funcione adecuadamente debido a los ajustes de la red o al servicio de su proveedor de internet.

• El servicio de DSL tiene que utilizar un módem de DSL; el servicio de cable tiene que utilizar un módem de cable. Debido a que solo se ofrece un número limitado de conexiones a la red, es posible que no pueda utilizar los ajustes de la red del TV dependiendo del contrato del proveedor de servicio de internet. (Si el servicio no permite más de un dispositivo por línea, solamente podrá utilizar la computadora que ya está conectada).

• La red inalámbrica puede experimentar interferencia de otros dispositivos que utilizan la frecuencia de 2.4 GHz (teléfono inalámbrico, dispositivo de Bluetooth u horno microondas), pero también puede haber interferencia cuando se utiliza la frecuencia de 5 Ghz, aunque es menos probable que ocurra.

• El entorno inalámbrico puede causar que la red inalámbrica funcione lentamente.

• No apagar todas las redes locales puede causar una carga excesiva en algunos dispositivos.

• El dispositivo de punto de acceso tiene que tener la capacidad para manejar conexiones inalámbricas, y la funcionalidad de conexión inalámbrica tiene que estar activada en el dispositivo para tener conexión al punto de acceso. Comuníquese con el proveedor de servicio para conocer la disponibilidad de las conexiones inalámbricas en el punto de acceso.

• Revise el SSID y los ajustes de seguridad del punto de acceso. Consulte la documentación indicada para conocer los ajustes de seguridad del SSID del punto de acceso.

• La conguración errónea de los dispositivos de red (repetidor, central de líneas alámbricas / inalámbricas) puede causar que el TV funcione lentamente o que no funcione adecuadamente.

• El método de conexión puede variar dependiendo del fabricante del punto de acceso.

• Para resolver algún problema relacionado con esta función, consulte la sección Solución de problemas de la Guía del usuario.53 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

Cómo utilizar el TV Conectar el control remoto Magic: Conozca más acerca del control remoto Magic. Puede seleccionar las funciones que quieras rápida y convenientemente moviendo y haciendo clic en el cursor de la pantalla del TV, de la misma manera en la que utilizaría un ratón en la pantalla de una computadora. Puede comprar un control remoto Magic por separado si no está incluido con el equipo. Conexión del control remoto Magic: Tiene que conectar el control remoto Magic al webOS del TV para registrar el usuario. Conecte el control remoto Magic del usuario registrado anteriormente:

1. Encienda el TV. Después de 20 segundos aproximadamente, apunte el control remoto al TV y,

entonces, diríjase a la posición de (OK).

2. El control remoto se registrará de manera automática y el mensaje de enlace completo se

mostrará en la pantalla del TV.

3. Si el control remoto Magic no se registra, apague el TV y vuelva a encenderlo e intente registrar el

control remoto de nuevo. Nuevo registro del control remoto Magic: (Si el control remoto Magic no aparece en el TV, tiene que registrarlo de nuevo).

1. Sujete el control remoto apuntando hacia el TV, presione y sujete el botón GUIDE hasta que

aparezcan las instrucciones.

2. El control remoto registrado anteriormente se cancelará y se registrará de nuevo.

Utilizar el control remoto Magic:

• Si usted sacude el control remoto Magic de izquierda a derecha o si lo gira mientras apunta hacia el TV, si mueve el control remoto en la dirección que quiere, el puntero sigue el movimiento.

• Mueva el puntero hasta el lugar que quiere y presione el botón (OK) para ejecutar la función.

• Si el puntero no se utiliza durante cierto tiempo, desaparecerá de la pantalla. Cuando el puntero desaparezca de la pantalla, sacuda el control remoto Magic de izquierda a derecha y aparecerá de nuevo. El puntero desaparecerá si presiona los botones arriba, abajo, izquierda o derecha y el control remoto funcionará como un control convencional.

• If the pointer does not respond uently, you can reset the pointer by moving it to the edge of the screen.

• Utilice el control remoto dentro del alcance especicado (10 metros). Es posible que el dispositivo no funcione adecuadamente cuando se encuentre fuera de la distancia de operación o cuando haya un obstáculo que bloquee la trayectoria rectilínea.

• Dependiendo de los dispositivos periféricos (enrutador inalámbrico, horno microondas, etc.), es posible que ocurran fallas de la comunicación.

• Sus efectos pueden causar que el control remoto Magic no funcione bien.

• Tenga precaución de no golpear muebles cercanos, equipos electrónicos u otras personas cuando utilice el control remoto Magic.54 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

Utilización de las funciones del TV mediante la voz Usted puede acceder a varias funciones del TV rápida y fácilmente mediante el reconocimiento de voz.

1. Presione y sujete el botón del control remoto y diga la función que quiere iniciar o la palabra clave

que quiere utilizar para la búsqueda.

2. Cuando suelte el botón después del comando de voz, se iniciará la función correspondiente.

Nota: Es posible que no funcione con algunos modelos.

• Su localización tiene que corresponder con el idioma para obtener resultados exactos de la búsqueda.

• Es posible que algunas funciones no estén disponibles si los ajustes y los ajustes del idioma son diferentes.

• Puede cambiar los ajustes del idioma en Ajustes > Todos los Ajustes > General > Idioma > Idioma del Menú. Precauciones para el reconocimiento de voz:

• El reconocimiento de voz requiere un control remoto Magic, que puede no ser compatible con algunos modelos.

• Para utilizar todas las funciones del reconocimiento de voz, tiene que congurar los programas, la región, etc. De lo contrario, no podrá utilizar algunas funciones.

• Tiene que tener una conexión a la red para utilizar la función de reconocimiento de voz.

• Si tiene una conexión a la red, tiene que aceptar los términos y las condiciones para utilizar el reconocimiento de voz.

• Para utilizar la caja de cable conectada al TV con la función de reconocimiento de voz, vaya a Ajustes > Todos los Ajustes > Conexión > Ajustes de la Conexión del Dispositivo > Ajustes del Control Universal para congurar un control remoto universal.

• Se recomienda que apunte el control remoto Magic hacia la caja de cable después de un comando de voz.

• El reconocimiento preciso de la voz puede variar dependiendo de las características del usuario (volumen del habla, pronunciación, acento y rapidez del habla) y del entorno (ruido y volumen del TV).

• Para lograr el reconocimiento preciso de su voz, debe pronunciar las palabras lenta y correctamente, con un volumen adecuado, a una distancia de aproximadamente 10 cm del micrófono del control remoto Magic.

• Si su voz no se reconoce correctamente, el reconocimiento de voz puede funcionar de una manera diferente de lo que usted esperaba originalmente.55 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

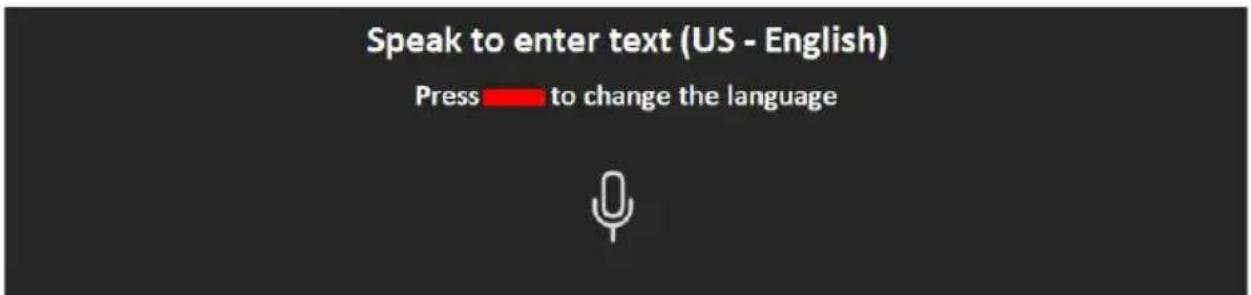

Lenguaje de Texto Utilizar el lenguaje de texto:

• Usted puede escribir en los cuadros de texto utilizando la función de reconocimiento de voz.

• Seleccione el botón "Micrófono" en el teclado de la pantalla para cambiar el modo de entrada de voz. Nota: Es posible que no funcione con algunos modelos.

1. Mueva el puntero del control remoto Magic hacia el cuadro de texto para abrir el teclado virtual.

2. Presione el botón “Micrófono” del teclado virtual.

3. Cuando abra la ventana, se mostrará el reconocimiento de voz como aparece abajo; hable en el

micrófono del control remoto lenta y claramente.

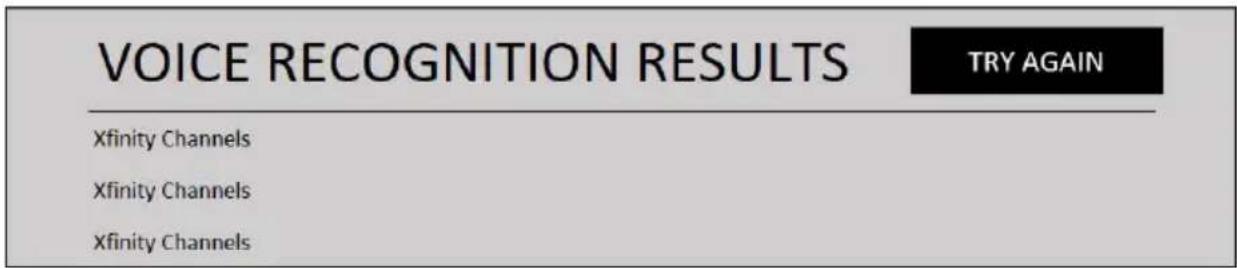

4. Si existen palabras parecidas a las que pronuncia el usuario, es posible que vea una lista de

los múltiples resultados, como aparece abajo. Si no obtiene el resultado que quiere, presione INTENTAR DE NUEVO para intentarlo una vez más. Seleccione un resultado y se mostrará en el cuadro de texto. Precauciones para el lenguaje de texto:

• Revise la conexión de la red antes de utilizar la función de lenguaje de texto.

• Puede cambiar el idioma en Ajustes > Todos los Ajustes > General > Idioma > Idioma del Menú. Para cambiar temporalmente a otro idioma de reconocimiento de voz, presione el botón rojo en la ventana de información del reconocimiento de voz.

• Solamente puede utilizar esta función para aceptar los términos del reconocimiento de voz.

• El reconocimiento preciso de la voz puede variar dependiendo de las características del usuario (voz, entonación y rapidez del habla) y del entorno (ruido y volumen del TV).

• Para mejorar la exactitud del lenguaje de texto, debe hablar clara y fuertemente a una distancia de aproximadamente 10 cm del micrófono del control remoto Magic.

• El reconocimiento de voz no se puede utilizar en los cuadros para indicar contraseñas ni en las barras de direcciones de su navegador (con la exclusión de las búsquedas generales).56 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

Iniciar las aplicaciones mediante el acceso rápido

• Presione y sujete un botón de número en el control remoto para abrir una aplicación o para activar una entrada externa programada en ese botón. Ajustes de Acceso Rápido:

1. Abra la aplicación o seleccione el programa o la entrada que quiere programar.

2. Presione y sujete el botón de número (1 ~ 9) que quiere programar.

3. Cuando aparezca la ventana emergente, seleccione Sí.

4. Si presiona y sujeta un botón de número que ya ha sido programado, se realizará la función de

5. Para ver las opciones que puede programar, seleccione un número que no haya sido programado

en el modo de editar de Acceso Rápido.

6. Si se encuentra en un modo que no permite ejecutar Acceso Rápido, no ocurrirá nada.

7. Si elimina una aplicación programada, el Acceso Rápido se cancelará también.

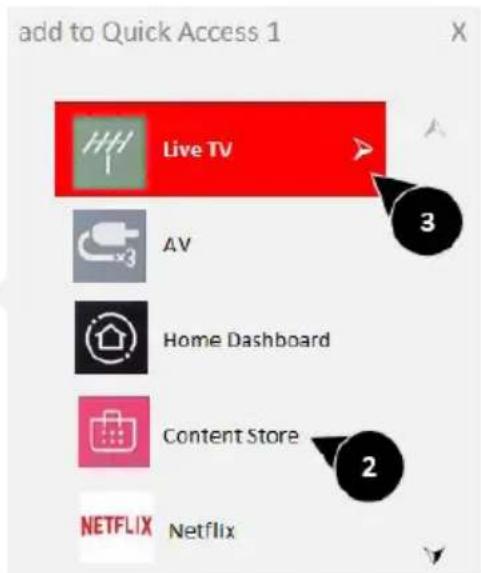

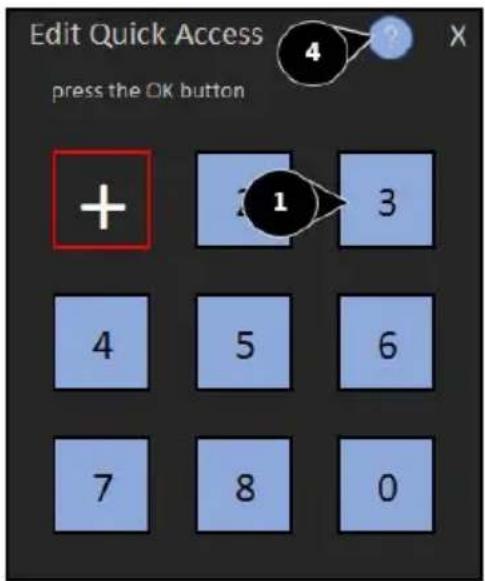

Vericar y editar el Acceso Rápido:

1. Presione y sujete el botón 0 del control remoto.

2. Aparecerá la ventana para editar el Acceso Rápido.

1. Seleccionar un número que ya ha sido programado, le permite cancelar la programación.

2. Cuando seleccione un número que ya ha sido programado, aparecerán las opciones que se

3. Una marca de vericación identica las opciones que ya se han programado bajo otro número.

4. Puede ver las instrucciones resumidas de esta función.57

2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

Disfrutar de transmisiones en Vivo Utilizar las funciones para grabar:

1. Conecte un disco duro USB o una memoria USB al puerto USB. Se recomienda que grabe en un

2. Durante la transmisión en vivo de un programa, presione el botón (OK).

3. Presione el botón “Grabar” en la parte inferior de la pantalla.

4. Si quiere detener la grabación, presione el botón “Grabar”.

Precauciones para la grabación:

• Mientras graba, presione el botón (OK) para mostrar la información de la grabación.

• Puede indicar la duración de la grabación antes de comenzar a grabar.

• Si hay varios dispositivos de almacenamiento USB conectados, el último dispositivo en el que se haya grabado se selecciona automáticamente.

• El espacio disponible de una partición USB HDD tiene que ser, al menos, de 1 GB.

• El dispositivo de almacenamiento USB tiene que tener una partición de, al menos, 4 GB.

• Después del primer intento de grabar en una memoria USB, el TV realizará una prueba.

• Dada la tecnología que se utiliza para la protección de contenidos, las grabaciones de video no se pueden reproducir en una computadora ni en otros modelos de televisores. Además, si se reemplaza el circuito de video del TV, las grabaciones de video no se pueden reproducir.

• No quite el cable USB mientras está grabando.

• Si usted hace que el TV se apague mientras graba, es posible que no se guarde el contenido grabado. Tiene que detener la grabación y vericar que el programa se ha grabado antes de apagar el TV.

• La calidad de la grabación depende del rendimiento del dispositivo de almacenamiento USB.

• Si el dispositivo de almacenamiento USB está defectuoso, es posible que el video no se grabe correctamente.

• Es posible que el dispositivo de almacenamiento USB no funcione o no funcione adecuadamente si utiliza una central de USB o un cable de extensión.

• Es posible que se interrumpa la grabación si el espacio de almacenamiento restante no es suciente.

• Se recomienda que utilice un dispositivo con suciente espacio para grabar.

• Los elementos congurables varían dependiendo del modelo.

• Es posible que algunas funciones no estén disponibles durante la grabación.

• Solamente se pueden grabar los programas de transmisión en directo que se vean mediante el terminal de la antena.

• Es posible que el Bluetooth no funcione adecuadamente cuando graba con un dispositivo de almacenamiento USB.

• Las grabaciones de una duración menor de 10 segundos no se guardarán.

• Puede guardar hasta 600 títulos en una sola partición.58 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

Reproducción de programas grabados Manejar las grabaciones: Puede ver y reproducir las grabaciones guardadas en dispositivos de almacenamiento utilizando la aplicación de grabaciones.

1. Presione el botón "List" en el control remoto; seleccione la pestaña Grabaciones localizada en el

lado izquierdo de la pantalla.

2. Seleccione "Grabaciones" en la esquina superior derecha.

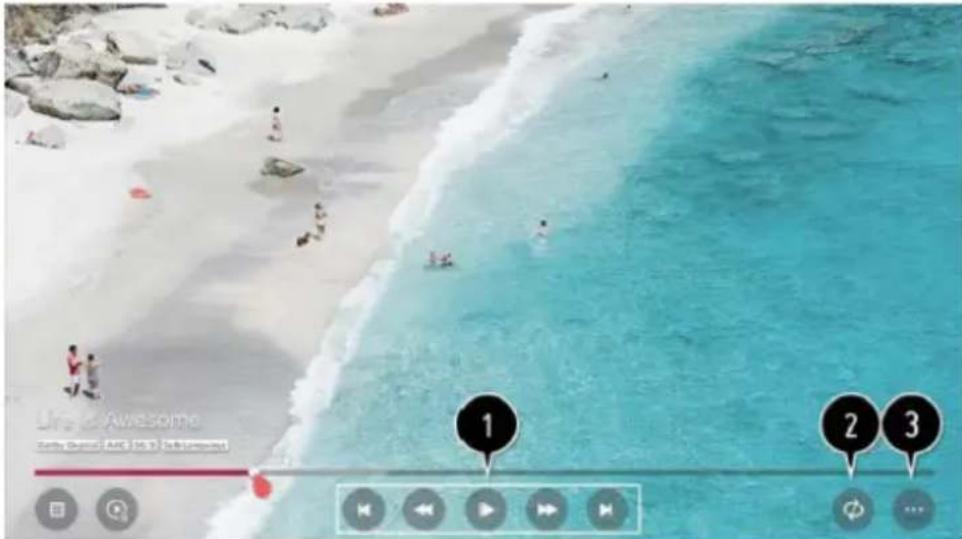

Reproducción de las grabaciones: Puede acceder y utilizar funciones básicas, como reproducción y pausa, en la ventana de reproducción.

1. Seleccione las grabaciones que quiere en la aplicación de grabaciones.

2. Puede controlar la reproducción de la grabación que quiera presionando el botón (Ok) durante la

1. Selecciona el dispositivo de almacenamiento cuyo contenido quiere reproducir, el tipo de

grabación, el método de organización y el tipo de despliegue.

2. Seleccione y elimine el contenido que quiera.

3. Se mostrará la información detallada del contenido. Puede cambiar el título del contenido en la

ventana emergente de la información detallada.

4. Inicie la búsqueda. Nota: Solo puede reproducir grabaciones en este TV.

1. Puede utilizar las funciones básicas relacionadas con la reproducción.

2. Puede realizar ajustes relacionados con la repetición de la reproducción de videos.

3. Esto le permite cambiar a otra pantalla en la que pueda congurar funciones adicionales.59

2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

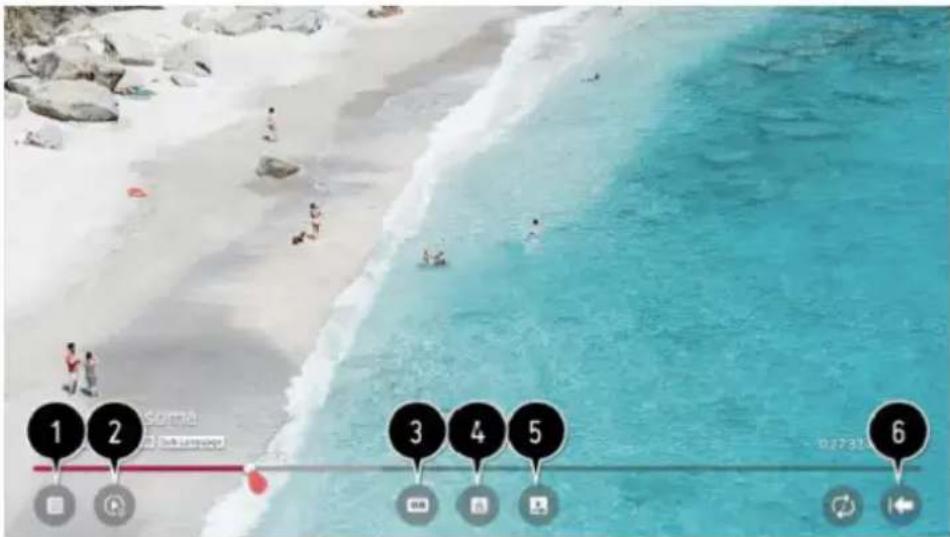

Reproducción de programas grabados Conguración de las funciones adicionales:

1. Presione el botón (OK) durante la reproducción de la grabación que quiera.

2. Seleccione “Todos los Ajustes” en la pantalla.

1. Regrese a las opciones de grabación.

2. Se mostrará la lista de las grabaciones debajo de la imagen en miniatura mientras se reproducen

3. Active o desactive los subtítulos.

4. Seleccione el idioma que se puede transmitir.

5. Puede seleccionar “continuar viendo” para reanudar la reproducción desde la última escena que

6. Regrese a la ventana de operación básica de la pantalla; los elementos congurables pueden

variar dependiendo del modelo.60 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

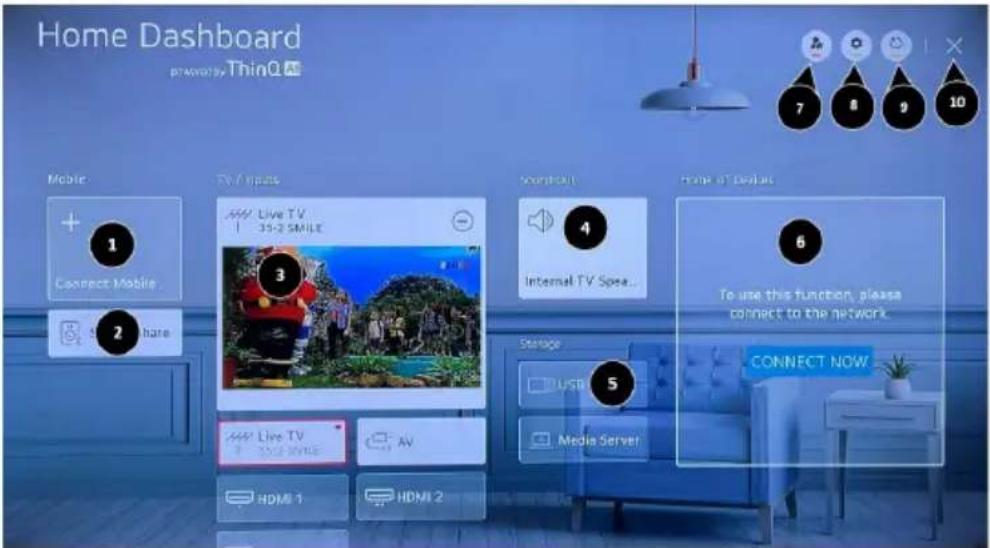

Conexión de dispositivos externos Utilizar el tablero de control del hogar:

• Puede seleccionar o controlar un dispositivo (teléfono móvil, dispositivo externo, Home IoT (internet de las cosas del hogar), etc.) que esté conectado al TV.

• Presione el botón (HOME) del control remoto y seleccione el Panel de Inicio. Además, puede presionar y sujetar el botón (HOME) del control remoto.

1. Puede revisar y seleccionar el dispositivo inteligente conectado con la aplicación ThinQ. Por favor,

consulte la sección Conexión de dispositivos externos y conexión de dispositivos inteligentes de la Guía del usuario para obtener más información.

2. Puede reproducir el audio de un dispositivo inteligente conectado mediante Bluetooth. Consulte la

sección Conectar dispositivos externos que reproducen audio de un dispositivo inteligente mediante los altavoces del TV de la Guía del usuario para obtener más información.

3. Puede revisar y seleccionar los dispositivos externos conectados mediante el puerto de entradas

externas o mediante la red.

4. Se mostrará el altavoz seleccionado actualmente; usted puede ir a la pantalla de ajustes del

5. Puede ver y seleccionar los dispositivos de almacenamiento conectados.

6. Puede revisar y controlar los dispositivos conectados mediante Home IoT (internet de las cosas

del hogar). Consulte la sección Conectar dispositivos externos que conectan dispositivos para acceder a las opciones que quiera.

7. Puede controlar el dispositivo fácilmente al establecer los ajustes predeterminados de las

8. Iniciar una sesión: Puede iniciar o terminar una sesión en la cuenta de ThinQ que haya creado

en el dispositivo móvil; puede editar el nombre de los dispositivos conectados a las entradas, de los dispositivos Home IoT (internet de las cosas del hogar) o cambiar los ajustes relacionados.

9. Actualice la lista de servicios.

10. Salga del Panel de Inicio.

• Los ajustes disponibles varían dependiendo de la región y del modelo.61 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

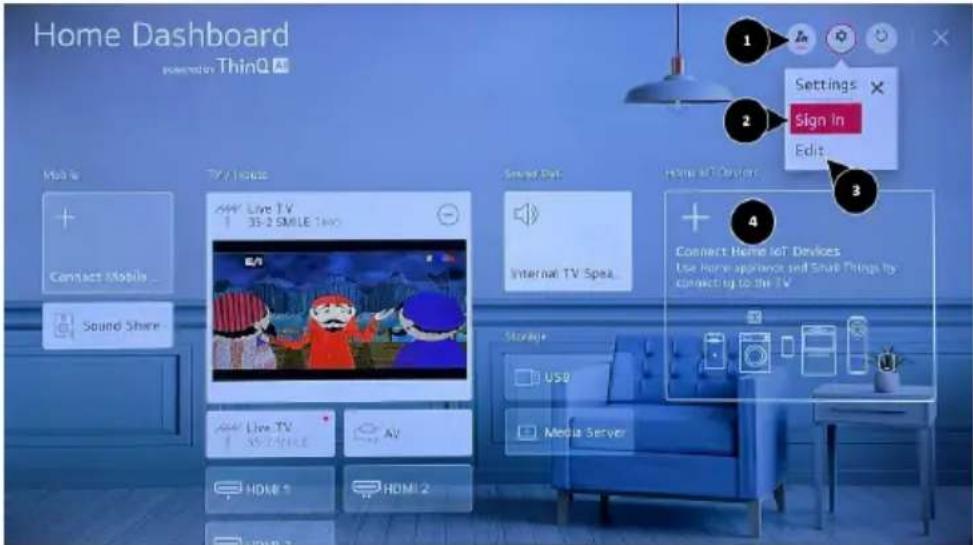

Conexión de dispositivos Home IoT (internet de las cosas del hogar) Puede revisar y controlar el estado de los dispositivos conectados mediante Home IoT (internet de las cosas del hogar).

1. Instale la aplicación ThinQ en su teléfono inteligente.

2. Acceda a su cuenta de ThinQ y registre su propio dispositivo de ThinQ.

3. Presione el botón (HOME) del control remoto y seleccione el Panel de Inicio.

4. Presione "Ajustes" en la esquina superior derecha para seleccionar Iniciar Sesión.

• Si usted está en un área que no ofrece el servicio de la aplicación ThinQ, no podrá realizar la conexión del dispositivo de ThinQ.

• Si usted controla un dispositivo externo desde la aplicación móvil, es posible que no pueda controlar el dispositivo desde el TV. Salga de la aplicación móvil para controlarlo desde el TV.

1. Puede controlar el dispositivo fácilmente presionando la función que quiera.

2. Puede iniciar o terminar una sesión en la cuenta de ThinQ que haya creado en el dispositivo móvil.

3. Lista de editación: Puede cambiar el nombre, mostrar / esconder o cambiar el orden de los

dispositivos conectados mediante Home IoT (internet de las cosas del hogar). Noticación: Si activa esta función, puede recibir noticaciones acerca del estado de los dispositivos conectados mediante Home IoT (internet de las cosas del hogar). Eliminar: Puede eliminar el dispositivo conectado. Solamente puede eliminar ciertos dispositivos.

4. Puede consultar la guía de conexión de los dispositivos domésticos Home IoT (internet de las

cosas del hogar). Puede conectar y mostrar los dispositivos registrados en su cuenta de ThinQ. Cuando el dispositivo esté conectado, la tarjeta se cambiará a un tamaño más pequeño y aparecerá en la parte inferior de la lista de conexiones del dispositivo.

• Los ajustes disponibles varían dependiendo del modelo y la región.

• Los dispositivos Home IoT (internet de las cosas del hogar) que se pueden conectar al TV pueden cambiar sin previo aviso.

• Los dispositivos de ThinQ que se pueden conectar y las funciones disponibles pueden variar dependiendo del teléfono móvil y del TV.62 2021-12-22 #:180-9151-1

UTILIZACIÓN DEL MENÚ

Conexión de dispositivos inteligentes Puede utilizar una variedad de funciones conectando el TV a un dispositivo inteligente. Conectar un dispositivo inteligente a un TV utilizando la aplicación de ThinQ:

1. Descargue la aplicación de ThinQ de la tienda de aplicaciones de su dispositivo inteligente.

Puede descargar una aplicación fácilmente escaneando el código de respuesta rápida.

2. Conecte el TV y el dispositivo inteligente a la misma red de W-Fi. Puede revisar la red de Wi-Fi del

TV en Ajustes > Ajustes de la Conexión > Red > Ajustes de la Conexión de Wi-Fi.

3. Utilice la aplicación de ThinQ instalada en su dispositivo inteligente.

4. Siga las instrucciones de la aplicación de ThinQ para conectar tu dispositivo inteligente al TV.

Cuando la información de su cuenta de ThinQ se haya enlazado al TV, usted puede manejar los dispositivos Home IoT (internet de las cosas del hogar) registrados en su cuenta utilizando el Panel de Inicio del TV.

1. Al ver una transmisión en directo, puede controlar el programa, el volumen, etc. o seleccionar la

entrada con comandos de voz, en lugar de utilizar el control remoto.

2. Puede realizar las mismas funciones del puntero y las echas direccionales del control remoto

• Algunos controles pueden ser limitados en el modo de entrada externa.

• La pantalla y la funcionalidad de la aplicación pueden cambiar sin previo aviso.

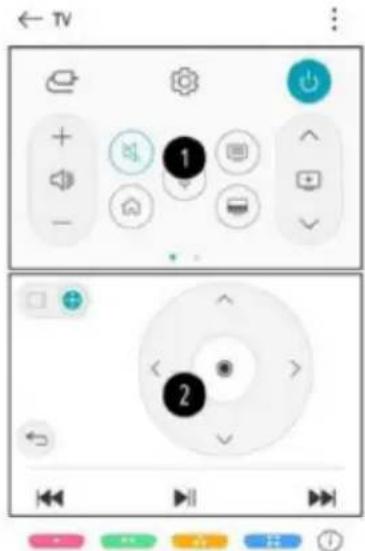

• Las funciones disponibles pueden variar dependiendo del país y del sistema operativo. Controlar el TV con la aplicación de ThinQ: Puede tocar los botones de la pantalla de su dispositivo inteligente para controlar el TV. Nota: Bloqueos de clasicaciones de la programación / activación de los bloqueos de programación / bloqueos de las aplicaciones / bloqueos de las entradas - La contraseña inicial establecida es "0000". Restablecer una contraseña olvidada: Si olvida su contraseña, tiene que restablecerla como sigue:

1. Presione el botón ‘’settings’’ del control remoto.

2. Seleccione Todos los Ajustes > General > Seguridad
