HW80B14979S8 - Lavadora HAIER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora de libre instalación
Marca	Haier
Modelo	HW80B14979S8
Capacidad nominal	8 kg
Dimensiones (Al x An x Pr)	850 x 460 x 595 mm
Peso neto	72 kg
Tensión de alimentación	220-240 V ~ 50 Hz
Corriente nominal	10 A
Potencia máxima	2000 W
Presión de agua	0.03-1 MPa
Clase energética	A+++
Consumo de energía anual	119 kWh/año
Consumo de agua anual	8360 L/año
Velocidad de centrifugado máxima	1400 rpm
Número de programas	14
Programas principales	Algodón, Sintéticos, Mezcla, Lana, Seda, Rápido, Eco 40-60, etc.
Funciones	Fin diferido, i-time, Temperatura, Centrifugado, Enjuague+, Vapor, Tratamiento de manchas
Seguridad infantil	Sí (bloqueo del panel)
Nivel de ruido (lavado/centrifugado)	54 / 69 dB(A)
Mantenimiento	Limpieza regular del filtro de la bomba, del cajón de detergente y del tambor

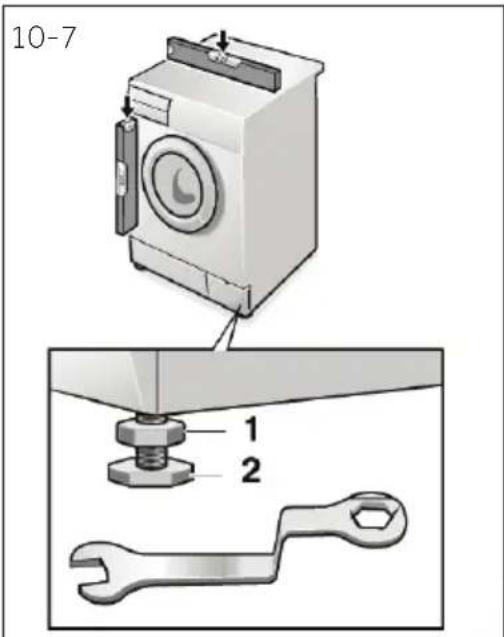

Instalación	Retirar los tornillos de transporte, ajustar las patas, conectar agua y desagüe

Preguntas frecuentes - HW80B14979S8 HAIER

¿Cómo iniciar un ciclo de lavado?

Presione el botón Encendido/Apagado para encender el aparato, seleccione un programa con el selector, ajuste las opciones si es necesario, luego presione Inicio/Pausa.

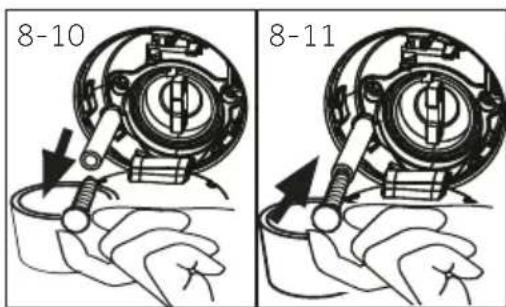

¿Cómo limpiar el filtro de la bomba?

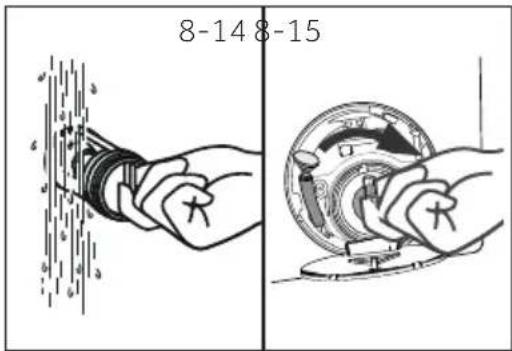

Apague y desconecte el aparato. Abra la tapa de mantenimiento, coloque un recipiente, desenrosque el filtro en sentido horario, retire las impurezas, enjuague con agua limpia y vuelva a montar.

¿Qué hacer si la máquina no enciende?

Verifique el tomacorriente, el fusible y que la puerta esté correctamente cerrada. Si el problema persiste, contacte al servicio al cliente.

¿Cómo activar la seguridad infantil?

Presione simultáneamente los botones Centrifugado y Inicio/Pausa durante 3 segundos. El icono cLocl- se mostrará. Para desactivar, repita la operación.

¿Qué programa usar para ropa muy sucia?

Use el programa Algodón a alta temperatura (60°C o 90°C) con la función Tratamiento de manchas si es necesario.

¿Cómo usar la función Fin diferido?

Seleccione un programa, presione Fin diferido para definir la hora de fin deseada (en incrementos de 30 minutos hasta 24h), luego presione Inicio/Pausa.

¿Qué significa el código de error E2?

El código E2 indica un error de bloqueo de puerta. Verifique que la puerta esté bien cerrada y que ningún objeto bloquee la cerradura.

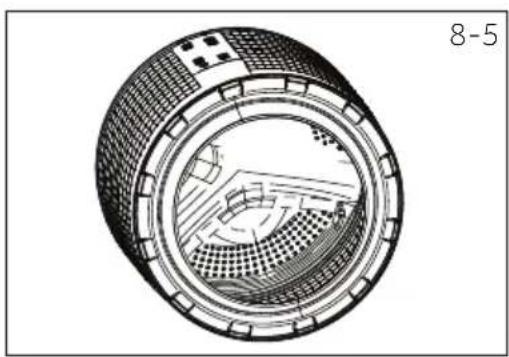

¿Cómo limpiar el tambor?

Use un limpiador sin cloro adecuado. Ejecute un programa vacío a 90°C con un poco de detergente o un limpiador especial. Evite objetos duros.

¿Cuáles son los requisitos de instalación?

Coloque el aparato sobre una superficie plana y estable. Retire los tornillos de transporte. Conecte la manguera de entrada de agua fría y la manguera de desagüe (altura 80-100 cm). Enchufe a una toma con conexión a tierra.

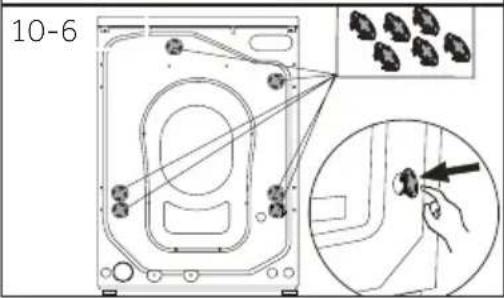

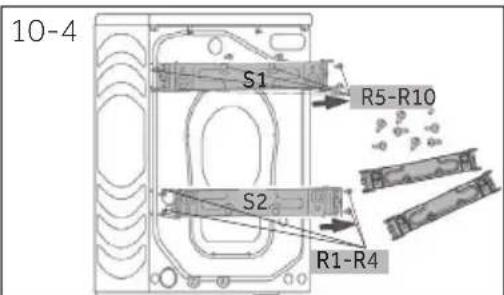

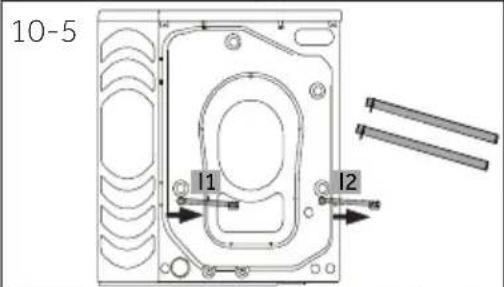

¿Cómo retirar los tornillos de transporte?

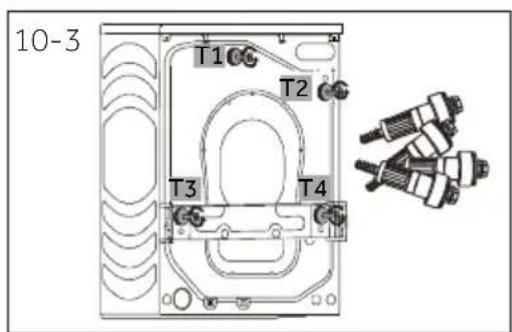

Use una llave para desatornillar los 4 tornillos (T1 a T4) en la parte trasera. Retire también los refuerzos y las barras de hierro si están presentes. Tape los agujeros con los tapones incluidos.

MANUAL DE USUARIO HW80B14979S8 HAIER

Manual de usuario Lavadora

Gracias por comprar un producto Haier.

Lea con atención todas las instrucciones antes de utilizar el aparato. Las instrucciones contienen información importante que le ayudará a aprovechar el aparato al máximo y garantizar una instalación, uso y mantenimiento correctos y seguros.

Conserve el manual en un lugar de fácil acceso para consultarlo en cualquier momento y garantizar el uso seguro y adecuado del aparato.

Si vende el electrodoméstico, lo regala o lo deja cuando se mude de casa, asegúrese también de pasar este manual para que el nuevo propietario pueda familiarizarse con el aparato y las advertencias de seguridad.

Leyenda

Advertencia – Información de seguridad importante

Información general y consejos

Información ambiental

Desecho

Ayude a proteger el medio ambiente y la salud de las personas. Colocar el embalaje en los contenedores adecuados para reciclarlo. Ayude a reciclar los desechos de aparatos eléctricos y electrónicos. No deseche aparatos que contengan este símbolo junto con los residuos domésticos. Lleve el producto a las instalaciones de reciclaje local o comuníquese con su ofi cina municipal.

¡ADVERTENCIA!

¡Riesgo de lesiones o asfi xia!

Desconecte el aparato de la fuente de energía eléctrica. Corte el cable de alimentación y deséchelo. Quite el seguro de la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.

ES

Contenido

1-Información de seguridad ....4
2-Descripción del producto....8
3-Panel de mandos 9
4-Programas....13
5-Consumo 14
6-Uso diario....15
7-Lavado ecológico....20
8- Cuidado y limpieza....21
9-Solución de problemas....24
10-Instalación....28
11-Datos técnicos....32
12-Servicio al cliente....34

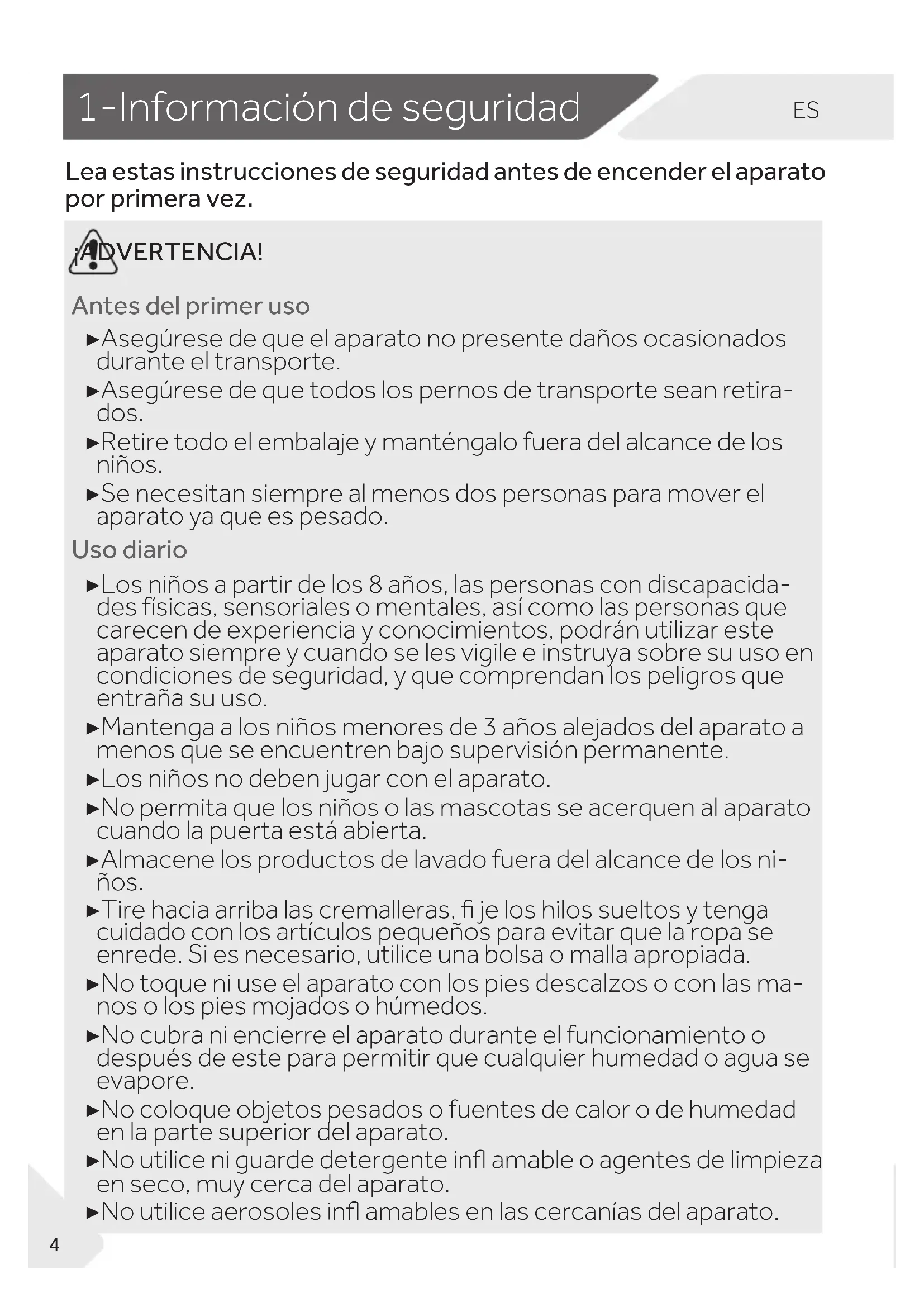

Lea estas instrucciones de seguridad antes de encender el aparato por primera vez.

VERTENCIA!

Antes del primer uso

▶Asegúrese de que el aparato no presente daños ocasionados durante el transporte.
▶Asegúrese de que todos los pernos de transporte sean retirados.
▶Retire todo el embalaje y manténgalo fuera del alcance de los niños.
▶Se necesitan siempre al menos dos personas para mover el aparato ya que es pesado.

Uso diario

▶Los niños a partir de los 8 años, las personas con discapacidades físicas, sensoriales o mentales, así como las personas que carecen de experiencia y conocimientos, podrán utilizar este aparato siempre y cuando se les vigile e instruya sobre su uso en condiciones de seguridad, y que comprendan los peligros que entraña su uso.
▶Mantenga a los niños menores de 3 años alejados del aparato a menos que se encuentren bajo supervisión permanente.
▶Los niños no deben jugar con el aparato.
▶No permita que los niños o las mascotas se acerquen al aparato cuando la puerta está abierta.
▶Almacene los productos de lavado fuera del alcance de los niños.
▶Tire hacia arriba las cremalleras, fije los hilos sueltos y tenga cuidado con los artículos pequeños para evitar que la ropa se enrede. Si es necesario, utilice una bolsa o malla apropiada.
▶No toque ni use el aparato con los pies descalzos o con las manos o los pies mojados o húmedos.
▶No cubra ni encierre el aparato durante el funcionamiento o después de este para permitir que cualquier humedad o agua se evapore.
▶No coloque objetos pesados o fuentes de calor o de humedad en la parte superior del aparato.
▶No utilice ni guarde detergente infl amable o agentes de limpieza en seco, muy cerca del aparato.
▶No utilice aerosoles infl amables en las cercanías del aparato.

VERTENCIA!

Uso diario

▶No lave las prendas tratadas con disolventes en el aparato sin haberlos secado al aire previamente.
▶No conecte ni desconecte el enchufe si hay presencia de gases infl amables.
▶No lave con goma espuma caliente o materiales similares a esponjas.
▶No lave prendas que estén contaminadas con harina.
▶No abra el cajón del detergente durante un ciclo de lavado.
▶No toque la puerta durante el proceso de lavado, se calienta.

No abra la puerta si el nivel de agua es visible por encima del ojo de buey.

▶No fuerce la puerta para abrirla. La puerta está ajustada con un dispositivo de auto-bloqueo y se abrirá poco después de que se termine el procedimiento de lavado.

Apague el aparato después de cada programa de lavado y antes de efectuar cualquier mantenimiento de rutina; desconéctelo de la corriente eléctrica para ahorrar electricidad y por seguridad.

- Cuando vaya a desenchufar el aparato, coja la clavija y no el cable al tirar.

Mantenimiento y Limpieza

▶Asegúrese de que los niños estén supervisados si realizan tareas de limpieza o mantenimiento.
▶Desconecte el aparato de la corriente antes de realizar cualquier tarea de mantenimiento de rutina.
▶Mantenga la parte inferior del ojo de buey de la puerta y el cajón de detergente abiertos y limpios si el aparato no está en uso para evitar la acumulación de olores.
▶No utilice un rociador de agua o vapor para limpiar el aparato.
▶Reemplace el cable de alimentación dañado solamente con el fabricante, su agente de servicio o por personal cualifi cado con el fin de evitar situaciones de peligro.
▶No intente reparar el aparato usted mismo. Comuníquese con el centro de atención al cliente si necesita reparación.

1-Información de seguridad

Instalación

▶El aparato se debe colocar en un lugar bien ventilado. Asegúre-se de colocar el aparato en un lugar que permita abrir la puerta completamente.
▶Nunca instale el aparato en el exterior, en un lugar húmedo, o en un área que pueda ser propensa a fugas de agua, como debajo o cerca de una unidad de fregadero. En el caso de fugas de agua corte el suministro de energía y deje que la máquina se seque naturalmente.

VERTENCIA!

Instalación

• Instale o utilice el aparato únicamente cuando la temperatura esté por encima de 5°C.
  ▶No coloque el aparato directamente sobre una alfombra, o cerca de una pared o un mueble.
  ▶No instale el aparato en un lugar donde reciba luz solar de forma directa o cerca de una fuente de calor (por ej., estufas, calenta-dores).
  ▶Asegúrese de que la información eléctrica de la placa de especifi caciones coincida con el suministro de corriente. En caso contrario, comuníquese con un electricista.
  ▶No use adaptadores múltiples y cables prolongadores eléctricos.
  ▶Asegúrese de que solo se utilice el cable eléctrico y el juego de mangueras proporcionados.
  ▶Asegúrese de no dañar el cable de corriente y el enchufe. Si su- fre daños, llame a un electricista para que lo cambie.

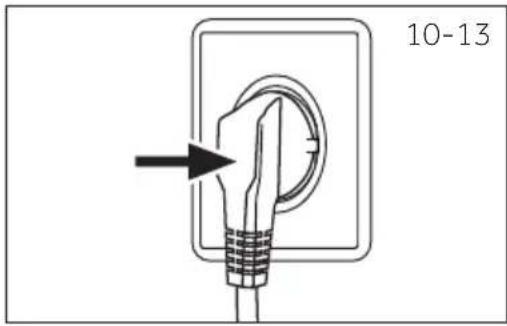

  ▶Utilice un enchufe con toma a tierra separada de fácil acceso para conectar el aparato. El aparato debe tener una conexión a tierra.

Solo para el Reino Unido: El cable de alimentación del aparato está equipado con un enchufe de 3 cables (con conexión a tierra) que se conecta a una toma de corriente estándar de 3 cables (con conexión a tierra). Nunca corte o desmonte la tercera clavija (de toma a tierra). Una vez instalado el aparato, el enchufe debe ser de fácil acceso.

▶Asegúrese de que las uniones de mangueras y conexiones sean firmes y no haya fugas.

Uso previsto

Este aparato está diseñado para lavar la ropa lavable a máquina solamente. En cualquier momento, siga las instrucciones dadas en la etiqueta de la prenda. Está diseñada exclusivamente para uso doméstico dentro de la casa. No es adecuado para un uso comercial o industrial.

No puede realizar cambios o modifi caciones al aparato. El uso no predeterminado puede causar peligros y la pérdida de todas las reclamaciones de garantía y responsabilidad.

2-Descripción del producto

Debido a los cambios técnicos y diferentes modelos, las ilustraciones de los siguientes capítulos pueden diferir de su modelo.

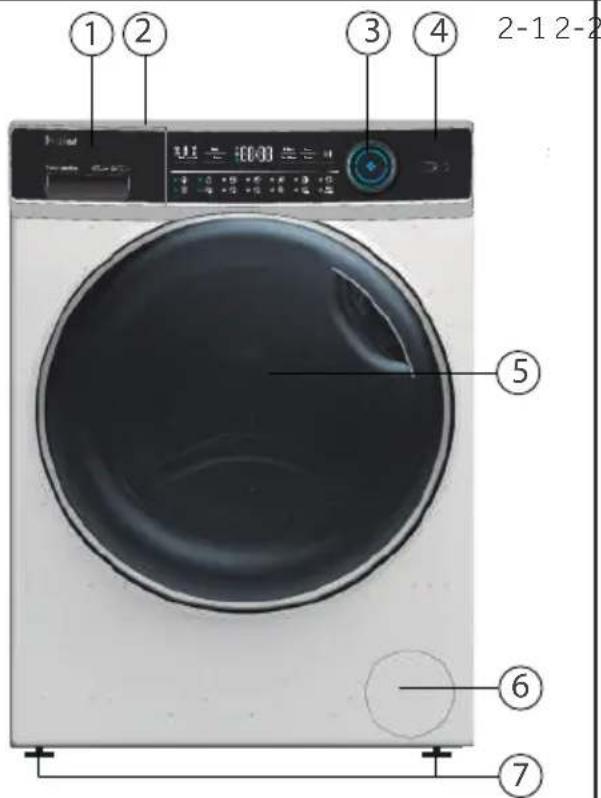

2.1 Imagen del aparato

Frente (Fig. 2-1): Lado trasero (Fig. 2-2):

1 2 3 4 2-1 2-2 5 6 7

1 Cajón del detergen- te/suavizante

5 Puerta de la lavadora

2 Encimera

6 Tapa de servicio

3 Selector de programas

7 Patas ajustables

4 Panel

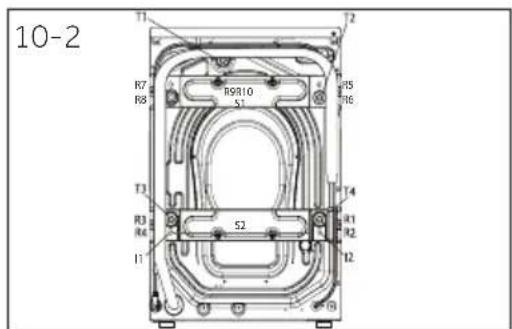

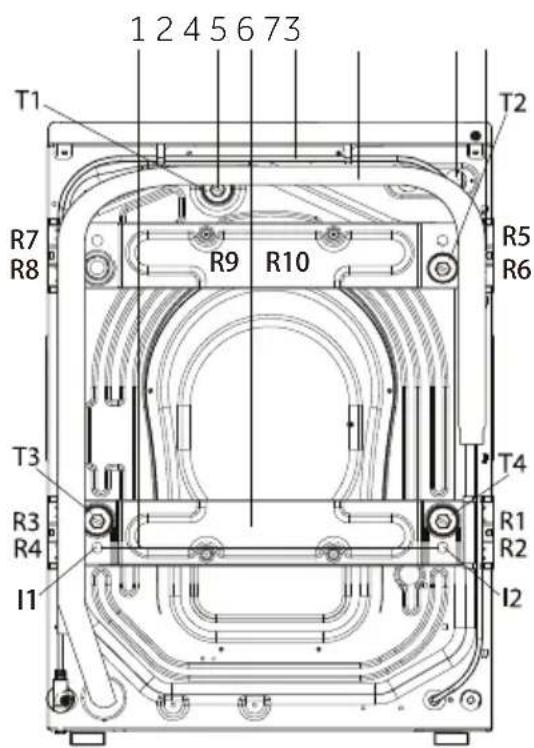

1 2 4 5 6 7 3 T1 R7 R8 R9 R10 R5 R6 T3 R3 R4 I1 T4 R1 R2 I2

1 Barra de hierro (I1-I2) (HW100/120-B...)
2 Pernos de transporte (T1-T4)
3 Refuerzo de pared trasera (HW100/120-B...)
4 Cable de corriente
5 Manguera de drenaje
6 Válvula de entrada de agua
7 Tornillos para el refuerzo de la pared trasera (R1-R10) (HW100/120-B...)

2.2 Accesorios

Compruebe los accesorios y su documentación de acuerdo con esta lista (Fig.:2-3):

2-3

Ensamblaje de la manguera de entrada

6 Tapones obturadores

Soporte de la manguera de desagüe

Almohadillas reductoras de ruido

Tarjeta de garantía

Manual de usuario

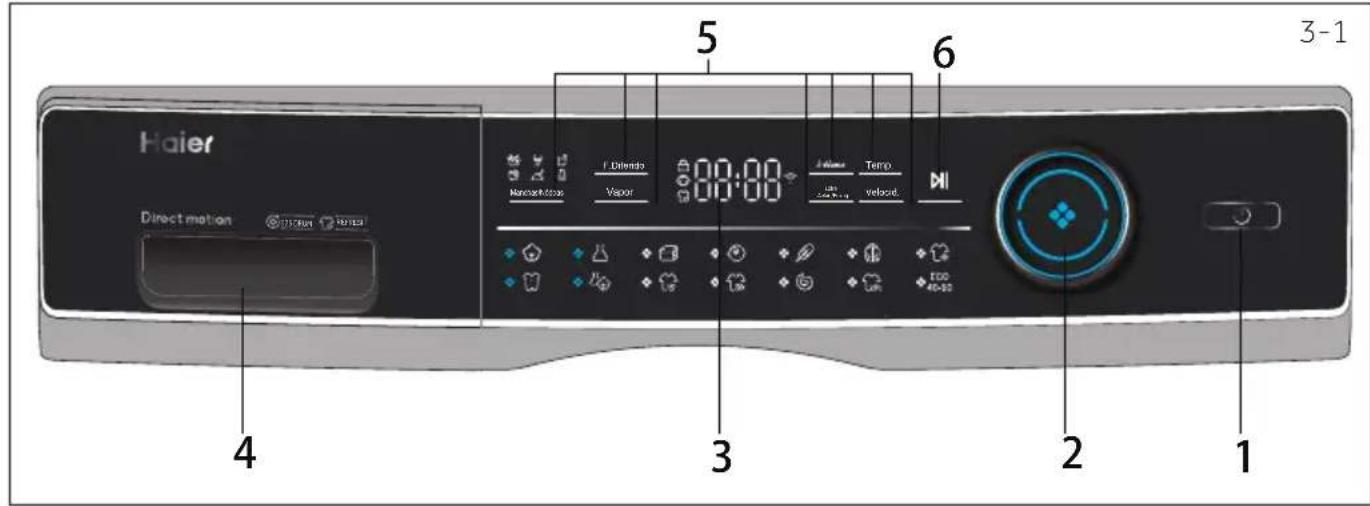

Haier Direct motion 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

1 Botón de "encendido"

3 Pantalla

5 Botones de función

2 Selector de programas

4 Cajón de detergente/suavizante

6 "Botón de Inicio/Pausa

ta: Señal sonora

Se escuchará una señal sonora en los siguientes casos:

▶al pulsar un botón

▶ al final del programa

▶al girar el selector de programas

La señal sonora se puede desactivar si es necesario: consulte USO DIARIO (vea P19 6.13).

3.1 Botón "Encendido"

Toque este botón (Fig. 3-2) suavemente para encender, la pantalla está brillando, el indicador del botón "Inicio / Pausa" parpadea. Toque de nuevo durante unos 2 segundos para apagar. Si ningún elemento del panel o programa se activa después de un tiempo la máquina se apagará automáticamente.

detegentes que es adecuada para las diferentes temperaturas de lavado, consulte el manual del detergente (vea P13).

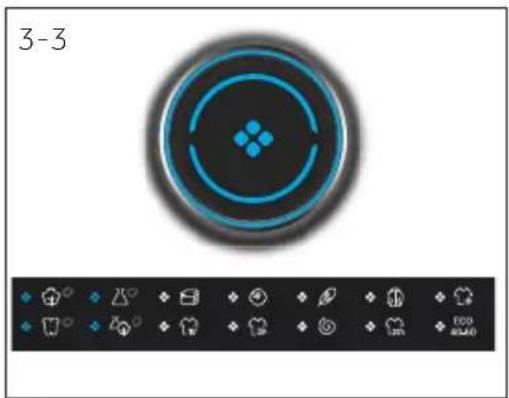

3.2 Selector de programa

Al girar la perilla (Fig. 3-3) uno de los 14 programas puede ser seleccionado, el LED relacionado se iluminará, se mostrará la confi guración predeterminada.

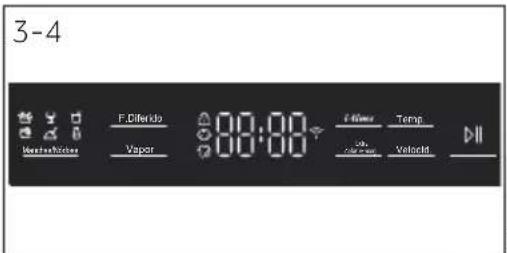

3.3 Pantalla

La pantalla (Fig. 3-4) muestra la siguiente información:

▶ Tiempo de lavado
▶Símbolo de hora de Fin Diferido
▶Códigos de error e información de servicio
▶Botones de función y el botón "Inicio / Pausa"

3-2

3-3

3-4 F.Diferido Vapor 08:08 F-Diver Temp Life Color Index Velocid

3-5 1 2 5 4 3

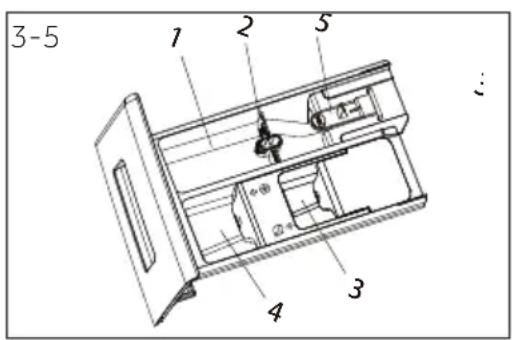

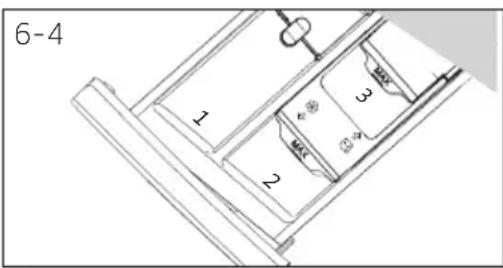

3.4 Dispensador de detergente

Abra el cajón, podrá ver tres compartimentos (Fig. 3-5):

1: Compartimento para detergente en polvo o líquido
2: Selector de la tapa del detergente, levántelo para detergente en polvo, manténgalo bajo para detergente líquido.
3: Compartimento para desinfectante.
4: Compartimento para suavizante.
5: Bloquee la lengüeta, presiónela hacia abajo para extraer el cajón dispensador consulte el manual de detergente (vea P13). La recomendación sobre el tipo

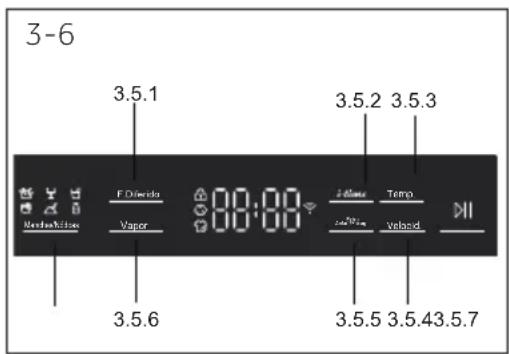

3-6 3.5.1 3.5.2 3.5.3 E Division Vapor 88:88 Johneo Temp Johneo Vehod 3.5.6 3.5.5 3.5.43 3.5.7

3.5 Botones de función

Los botones de función (Fig. 3-6) permiten opciones adicionales en el programa seleccionado antes de inicio del programa. Se muestran los indicadores relacionados.

Al apagar el aparato o crear un nuevo programa, todas las opciones son deshabilitadas.

Si un botón tiene múltiples opciones, la opción deseada se puede seleccionar pulsando el botón secuencialmente.

Al tocar los botones, cuando está en luz tenue, la función no está seleccionada, cuando hay luz brillante, se selecciona la función.

a: Ajustes de fábrica

Para obtener mejores resultados en cada programa, Haier ha definido bien los ajustes predeterminados específicos. Si no hay ningún requisito especial, se recomienda usar los ajustes predeterminados.

3-7 F.Diferido

3.5.1-Botón de función "Fin Diferido"

Pulse este botón (Fig. 3-7) para iniciar el programa con un fin diferido. El retraso del tiempo de finalización o Fin Diferido podría incrementarse en pasos de 30 minutos de 0,5-24 h (agregue tiempo al tiempo original del programa). Por ejemplo la pantalla "off 06:30" significa que el fin del ciclo del programa será en 6 horas y 30 minutos. Pulse el botón Inicio / Pausa para activar el fin diferido. No es aplicable al programa "Centrifugado",

"Refresh" y Eco 40-60.

a: Detergente líquido

Si usa detergente líquido, no se recomienda activar el retraso de finalización.

3.5.2-Botón de función "i-time"

Esta función (Fig. 3-8) intensifi ca diferentes tiempos de lavado. No todos los programas pueden seleccionar esta función. Consulte P13 para ver los programas que pueden seleccionar esta función.

3.5.3-Botón de función "Temp."

Pulse este botón (Fig. 3-9) para cambiar la temperatura de lavado del programa. Si no se enciende ningún valor, el agua no se calentará.

3-10 Velocid.

3-11 Extra Aclar./ Enxag.

3-12 Vapor

3-13 Manchas/Nódoas

3-14

3.5.4 Botón de función "Velocid."

Pulse este botón (Fig. 3-10) para cambiar o desactivar el centrifugado del programa. Si no se ilumina ningún valor, ("☐") las prendas no girarán.

3.5.5 Botón "Aclarado extra"

Pulse este botón (Fig. 3-11) para enjuagar las prendas más intensamente con agua fresca. Esto se recomienda para las personas con piel sensible. Al pulsar el botón varias veces se pueden seleccionar de uno a tres ciclos adicionales. Aparecen en la pantalla con P--1/P--2/P--3.

3.5.6 Botón "Vapor"

Toque este botón (Fig. 3-12) para seleccionar el programa de vapor. Para los programas con la función de vapor, el indicador es verde y el indicador en el medio de la perilla está encendido. Puede seleccionar si necesita esta función cuando Se utilizan los programas "Algodón, Sintéticos, Mix, Cuidado del bebé". El icono de lavado con vapor se iluminará cuando utilice la función de lavado con vapor.

3.5.7 Botón "Manchas/Nódoas"

Pulse este botón (Fig. 3-13) para elegir características especiales para las manchas. Los símbolos se describen en la sig tabla

3.6 Botón "Iniciar / Pausa"

Pulse este botón (Fig. 3-14) suavemente para iniciar o interrumpir el programa que se muestra actualmente. Durante el ajuste del programa y durante el funcionamiento del programa, el LED por encima del botón está brillando, o si se interrumpe el parpadeo.

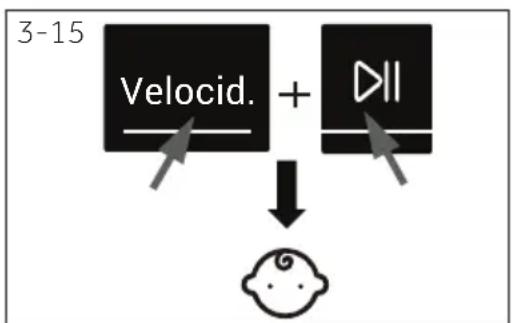

3.7 Bloqueo infantil

Al elegir un programa y luego iniciar, toque el botón "Velocid." y "Inicio / Pausa" (Fig. 3-15) durante 3 segundos simultáneamente para bloquear todos los elementos del panel contra la activación, visualización del panel 🌐. Para desbloquear, vuelva a tocar los dos botones. El indicador de bloqueo para niños se ilumina cuando el bloqueo para niños funciona. La función es opcional cuando la máquina está funcionando

La pantalla muestra cLot (Fig. 3-16) si se pulsa un botón, cuando se activa el bloqueo para niños. El cambio no se está ejecutando.

- Sí, - Opcional, / No

1 Detergente
2 Suavizante o producto de cuidado
3 Desinfectante 3)

Programa

Carga máx.1)en kgHW80-B14979HW100-B14979HW120-B14979

Temperatura

Veloci-dad decentrifugadoprefijadaen rpm

Función

en °C2)rango seleccionable 1

TestablecidoTepo de telas

I-time

Vapor

Aclarado extraFin diferido

Manchas/Nódoas

[2KS2]

8/10/12 * a

90 40

●

○

○

Algodón 1400

●

●

●

●

4/5/6 * a

60 40

●

○

○

Telas sintéticas o mixtas

1200

/

●

●

●

●

4/5/6 * a

40 30

●

○

/

Edredón

800

●

/

●

●

/

2/2,5/3

* a 40

*

●

○

/

Tela lavable a máquina hecha de lana o con contenido de lana

800

●

/

●

●

/

2/2.5/3

* a 30 30

●

○

/

Prendas delicadas y seda

600

/

/

●

●

/

4/5/6 * a

40 30

●

○

○

Algodón 1000

●

/

●

●

/

1

/

/

/

/

/

Algodón / Sintéticos

0

/

/

/

/

/

4/5/6 * a

90

40

●

○

○

Algodón / Sintéticos

1000

●

●

●

/

4/5/6 * a

60 30

●

○

○

Prendas mixtas de algodón y sintéticas ligeramente sucias

1000

●

●

●

●

2)

1

* a 40

*

●

○

○

Algodón / Sintéticos

1000

●

/

●

●

/

4/5/6 * a

40 40

●

○

○

Algodón / Sintéticos

1000

/

/

●

●

/

8/10/12

/

/

/

/

/

Todas las telas

1000

/

/

/

/

/

8/10/12 * a

20 20

●

○

○

Algodón 1000

●

/

●

●

/

8/10/12

/

/

●

○

○

/

1400

/

/

/

/

/

* El agua no se calienta.
1) Elija una temperatura de lavado de 90 °C solo para requisitos higiénicos especiales.
2) Reduzca la cantidad de detergente debido a que la duración del programa es corta.
3) No utilice reacción química con detergente.

El diseño y las especificaciones están sujetas a cambios sin previo aviso para mejorar la calidad.

Los valores de consumo indicados pueden diferir en consecuencia a las condiciones locales.

Programa

Temperatura en °C

Carga máxima en kg

Energía en kWh

Agua en L

Tiempo de lavado en hh:mm

Rendimiento de seca-do por centrifu-gado en %

HW120 / 100 / 80

	40°C 6/5/4 0,65/0,55/0,50 42/42/32 4:08/4:16/4:23 B
Eco 40-60*	60°C 6/5/4 0,78/0.58/0,53 42/42/32 4:38/4:20/4:25 B
	60°C	12/10/8	0,76/0.58/0,54	58/56/46 4:38/4:20/4:25 B

* Programa estándar para el etiquetado energético de acuerdo con la UE 2010/30:
"Eco 40-60" "60/40 °C" con el ajuste de velocidad "Centrifugado máx". (Seleccione Eco 40 60, toque la velocidad durante 5 segundos frecuentemente. Después de que se muestre la función de temperatura, seleccione la temperatura y la velocidad máxima.)

Los programas de algodón estándar de 60°C y 40°C son adecuados para lavar tejidos de algodón de suciedad normal. Estos son los programas más efi cientes en términos de consumo de energía y agua combinados para lavar la ropa de algodón. La temperatura del agua usada puede ser diferente de la temperatura del ciclo declarada.

a: Pesado automático

El aparato está equipado con un reconocimiento de carga. A baja carga, la energía, el tiempo y el agua de lavado se reducirán automáticamente en algunos programas.

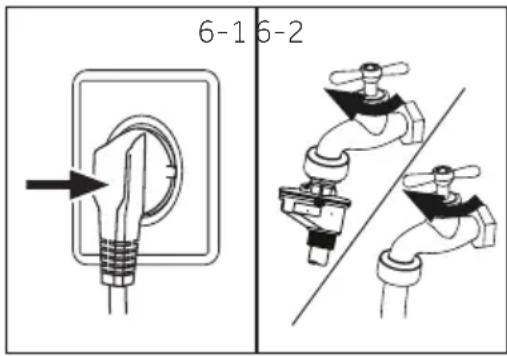

6.1 Corriente eléctrica

Conecte la lavadora a una fuente de alimentación (220V a 240V\~/50Hz; II. 6-1). Por favor, consulte también la sección INSTALACIÓN.

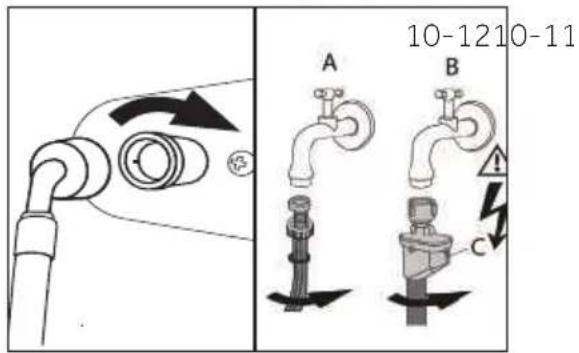

6.2 Conexión de agua

▶Antes de conectar revise la limpieza y la claridad del agua que sale de la llave de agua.
▶Abra la llave del agua (II.6-2).

6-1 6-2

a: Apriete

Antes usar revise si hay fugas en las juntas entre la llave y el tubo de carga girando la llave.

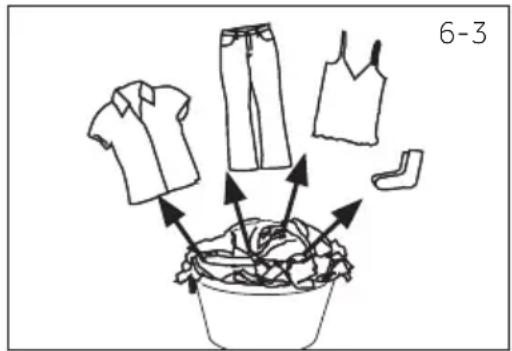

6.3 Preparación de las prendas

• Clasifi que la ropa por su tejido (algodón, sintéticos, lana o seda) y el grado de suciedad (Fig. 6-3). Preste atención a las etiquetas de lavado.
  ▶Separe las prendas blancas de las de color. Lave las telas de colores primero a mano para comprobar si se desvanece o corre el color.
  ▶Vacíe los bolsillos (de llaves, monedas, etc.) y quite los objetos decorativos duros (por ejemplo, broches).
  ▶Las prendas sin costuras, delicadas y textiles de tejido fi no, tales como cortinas fi nas se deben a poner en una bolsa de lavado para cuidarlas (lavar a mano o limpieza en seco sería mejor).
  ▶Cierre las cremalleras y ganchos, asegúrese de que los botones estén cosidos firmemente.
  ▶Coloque las prendas delicadas como la ropa sin dobladillo firme, ropa interior (lencería) y objetos pequeños, tales como calcetines, cinturones, sujetadores, etc., en una bolsa para lavado.
  ▶Desdoble las telas grandes como sábanas, colchas etc.
  ▶Voltee los pantalones tejanos e impresos, decorados o textiles de color intenso de adentro hacia afuera, de ser posible lávelos por separado.

6-3

CAUCIÓN!

Prendas no textiles, así como artículos pequeños, sueltos o con puntas fi losas pueden causar fallos de funcionamiento y daños en la ropa y el aparato.

Tabla de cuidados

Lavado
	Lavable hasta 95 °C proceso normal		Lavable hasta 60 °C proceso normal		Lavable hasta 60 °C proceso medio
	Lavable hasta 40 °C proceso normal		Lavable hasta 40 °C proceso suave		Lavable hasta 40 °C proceso muy suave
	Lavable hasta 30 °C proceso normal		Lavable hasta 30 °C proceso suave		Lavable hasta 30 °C proceso muy suave
	Lavar a mano máx. 40°C		No lavar
Uso de cloro
	Cualquier blanquea-dor permitido		Solo oxígeno / sin cloro		No usar blanqueador
Secado
	Secado a máquina posible temperatura normal		Secado a máquina posible temperatura baja		No secar a máquina
	Secar colgado Secar sob		perfi - cie plana
Planchado
	Planchar a una tem- peratura máxima de hasta 200°C		Planchar a una tem- peratura media de hasta 150°C		Planchar a una temperatura baja de hasta 110 °C, sin vapor (planchar con vapor puede causar-daños irreversibles)
	No planchar
Cuidados profesionales para tejidos
	Limpieza en seco con tetracloroeteno (PCE)		Limpieza en seco con hidrocarburos		No lavar en seco
	Limpieza profesional en mojado		No se aplique lim-pieza profesional en mojado

Uso de cloro
Secado
Planchado
Cuidados profesionales para tejidos

6.4 Cargar el aparato

▶Ponga dentro la ropa sucia pieza por pieza

No sobrecargar. ¡Tenga en cuenta la diferente carga máxima de acuerdo a los programas! La regla de oro para la carga máxima: Mantenga seis pulgadas de distancia entre la carga y la parte superior del tambor.
Cierre la puerta con cuidado. Asegúrese de que no haya prendas atrapadas bajo la puerta.

6.5 Selección del detergente

La eficacia del lavado y el rendimiento están determinados por la calidad del detergente usado.
▶Solo use detergentes aprobados para lavar a máquina.
▶ Si necesita utilizar detergentes específicos, por ej., para sintéticos y lana.
▶Siempre siga las recomendaciones del fabricante del detergente.
No utilice agentes de limpieza en seco tales como tricloroetileno y productos similares.

Elija el mejor detergente

Tipo de detergente
Programa		Universal	Para prendas de color	Delicado Especial Suavizante
		L/PL/P - - o
		-- L/P - o
		-- LL/P o
		-- L/PL/P o
		-- - L/P o
		-- L/PL/P -
		-- - L O
		L/PL/P - - o
		L/PL/P - - o
		L L -- o
		L/PL/P - - o
		-- - - -
		L/PL/P - - o
		L/PL/P - - o

L = detergente en gel-/líquido P = detergente en polvo O = opcional -- = no Si se utiliza detergente líquido, no se recomienda activar el tiempo de fin diferido.

Recomendamos el uso de:

Detergente en polvo para lavandería: 20°C a 90°C (mejor uso: 40-60°C)
▶ Detergente para ropa de color: 20°C a 60°C (mejor uso: 30-60°C)
Detergente para Lana/Delicado: 20°C a 30°C (=mejor uso:)

* Elija la temperatura de lavado de 90°C solo para los requisitos especiales de higiene. * Si elige una temperatura del agua de 60 °C o superior, nos gustaría aconsejarle que use menos detergente. Utilice el desinfectante especial, que es adecuado para algodón o tela sintética.

* Es mejor usar menos detergente en polvo o no utilizar detergente en absoluto.

6-4 1 2 3 4

6.6 Añadir detergente

1. Deslice el cajón para detergente.
2. Coloque los productos químicos necesarios en compartimientos correspondientes (Fig. 6-4)
3. Empuje de vuelta el cajón con gentileza.

▶ Elimine los residuos de detergente antes del próximo ciclo de lavado del cajón del detergente.
▶No use demasiado detergente o suavizante.
▶Por favor, siga las instrucciones en el paquete del detergente.
- Siempre llene el compartimento del detergente justo antes del comienzo del ciclo de lavado.
▶ El detergente líquido concentrado debe diluirse antes de ser añadido.
▶ No utilice detergente líquido si selecciona la función "Fin diferido".
▶ Elija cuidadosamente la configuración del programa de acuerdo con los símbolos de atención en todas las etiquetas de lavado y de acuerdo a la tabla de programas.

6-5

6.7 Encienda el aparato

Pulse el botón de encendido para encender el aparato (Fig. 6-5). El LED del botón "Inicio/Pausa" parpadeará.

6.8 Seleccione un programa

Para obtener los mejores resultados de lavado, seleccione un programa que se ajuste al grado de suciedad y tipo de prendas.

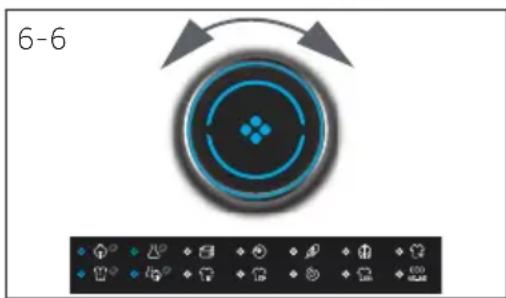

Gire la perilla del programa (Fig. 6-6) para seleccionar el programa correcto. El programa relacionado enciende el LED y se muestran los ajustes predeterminados.

a: Remover olor

Antes del primer uso recomendamos utilizar el programa "ALGODÓN+90 °C"+600rpm sin carga y una pequeña cantidad de detergente en el compartimento del agente de lavado (2) o limpiador especial de máquina para eliminar los residuos posiblemente corruptores.

6-7 F.Diferide 88:88 F-Alate Temp Vapor mPolar vocind DII

6.9 Añadir selecciones individuales

Seleccione las opciones y ajustes (Fig. 6-7); consulte el PANEL DE CONTROL.

6.10 Inicie el programa de lavado

Pulse el botón "Inicio/Pausa" (Fig. 6-8) para iniciar. El LED del botón "Inicio / Pausa" deja de parpadear y se ilumina continuamente

El aparato funciona de acuerdo a los ajustes recientes.

Los cambios solo son posibles mediante la cancelación del programa.

6-8

6.11 Interrumpir/Cancelar el programa de lavado

Para interrumpir un programa en ejecución presione con suavidad "Inicio / Pausa". El LED del botón de arriba parpadeará. Pulse de nuevo para reanudar la marcha.

Para cancelar un programa en ejecución y todos sus ajustes individuales:

1. Pulse el botón de "Inicio / Pausa" para interrumpir el programa.
2. Pulse el botón "Encendido / Apagado" durante unos dos segundos para apagar el aparato.
3. Toque el botón "Encendido" para encender el aparato, ejecute el programa Girar y seleccione "sin velocidad" (las luces de velocidad están apagadas) para drenar el agua.
4. Después de cerrar el programa para reiniciar el dispositivo, seleccione un nuevo programa e inícielo.

6.12 Después de lavar

ta: Bloqueo de la puerta

Por razones de seguridad la puerta de carga se bloquea parcialmente durante los ciclos de lavado. Solo es posible abrir la puerta al final del programa o después de que el programa se canceló correctamente (véase la descripción anterior).
En caso de alto nivel de agua, alta temperatura del agua y durante el giro no es posible abrir la puerta, se muestra Loc I-

1. Al final del programa se visualiza F1 n.
2. El aparato se apagará automáticamente.
3. Saque la ropa tan pronto como sea posible para que esté suave y para evitar la formación de arrugas.
4. Cierre el suministro de agua.
5. Desconecte el cable de corriente.
6. Abra las puertas para evitar la formación de humedad y olores. Déjelas abiertas mientras no se usa la lavadora.

ta: El modo de espera / ahorro de energía

El aparato encendido pasará al modo de espera si no se activará dentro de 2 minutos antes de iniciar el programa o al final del programa. La pantalla se apagará . Esto ahorra energía. Para interrumpir el modo en espera pulse el botón "Encendido".

6.13 Activar o desactivar el timbre

La señal sonora se puede desactivar si es necesario:

1. Encienda el aparato.
2. Seleccione el programa MIX.
3. Pulse el botón "Fin diferido" y "Temp." al mismo tiempo durante unos tres segundos. Se mostrará "BEEP OFF" y se desactivará el timbre.

Para activar el timbre pulse estos dos botones al mismo tiempo de nuevo. Se mostrará "bEEP On".

Para lograr el mejor uso de la energía, el agua, detergente y el tiempo que debe utilizar el tamaño de la carga máxima recomendada.
▶No sobrecargue (debe caber su mano holgadamente sobre la ropa).
Para ropa ligeramente sucia seleccione el programa de lavado rápido.
▶Aplique las dosis exactas de detergente.
▶ Elija la temperatura de lavado adecuada más baja, los detergentes modernos son efi cientes para limpiar por debajo de 60°C.
▶ Eleve la configuración predeterminada solo en casos de prendas muy manchadas.
▶ Seleccione la velocidad máx. de centrifugado si usa una secadora doméstica.

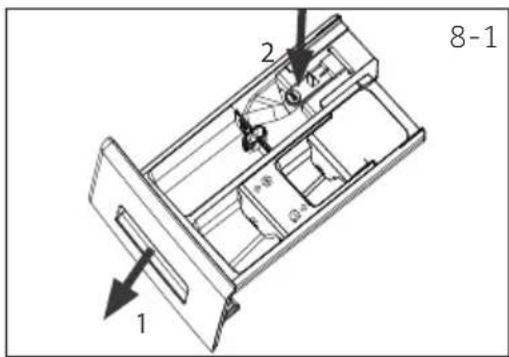

8.1 Limpieza del cajón para detergente

Guide siempre que no haya residuos de detergente. Limpie periódicamente el cajón (Fig. 8-1):

1. Tire del depósito hasta que se detenga.
2. Presione el botón de liberación y retire el cajón.
3. Enjuague el depósito con agua hasta que esté limpio e inserte el cajón de nuevo en el aparato.

8-1 1

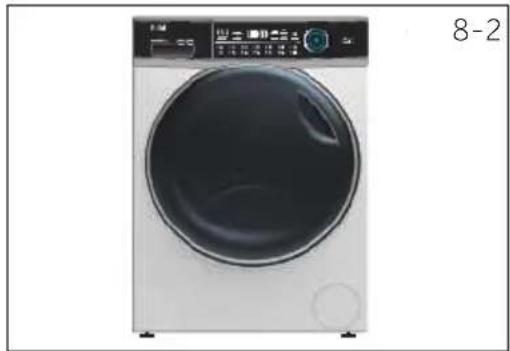

8.2 Limpieza de la máquina

▶Desenchufe la máquina durante la limpieza y mantenimiento.
▶Use un paño suave con jabón líquido para limpiar los componentes de la caja de la máquina y de goma (Fig. 8-2).
▶No utilice productos químicos ni disolventes orgánicos corrosivos.

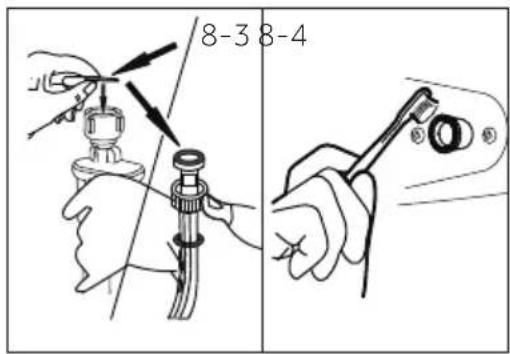

8.3 La válvula de entrada de agua y el filtro de la válvula de entrada

Para evitar el bloqueo del suministro de agua por sustancias sólidas como la cal, limpie periódicamente los fi ltros de la válvula de entrada.

▶Desconecte el cable de corriente y cierre el suministro de agua.
▶Desenrosque la manguera de entrada de agua en la parte posterior (II 8-3) del aparato, así como en el grifo.
▶Enjuague los fi ltros con agua y un cepillo (II. 8-4).
▶Coloque el filtro e instale la manguera.

8-3 8-4

8.4 Limpieza del tambor

▶Retire las piezas metálicas lavadas accidentalmente, especialmente piezas como alfi leres, monedas, etc., del tambor (Fig. 8-5), ya que causan manchas de óxido y daños.
▶ Use un limpiador sin cloro para la eliminación de manchas de óxido. Tenga en cuenta las sugerencias de advertencia del fabricante del producto de limpieza.
▶No utilice objetos duros ni lana de acero para la limpieza.

8- Cuidado y limpieza

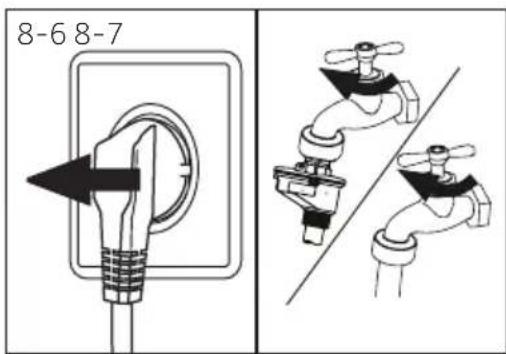

8-6 8-7

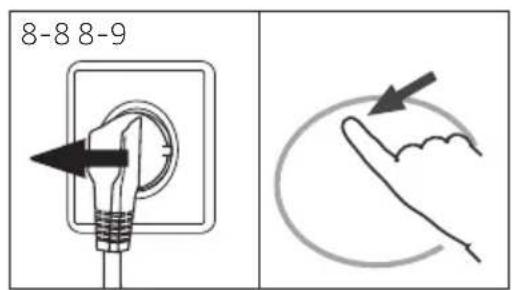

8-8 8-9

8.5 Largos períodos de inactividad

Si el aparato permanece inactivo durante un período más largo:

1. Desconecte el enchufe eléctrico (Fig. 8-6).
2. Cierre el grifo de suministro de agua (Fig. 8-7).
3. Abra las puertas para evitar la formación de humedad y olores. Deje las puertas abiertas mientras no se usa la lavadora.

Antes del próximo uso verifi que cuidadosamente el cable de alimentación, la entrada de agua y la man-guera de drenaje. Asegúrese de que todo esté correctamente instalado y sin fugas.

8.6 Filtro de la bomba

Limpie el filtro una vez al mes y revise el filtro de la bomba, por ejemplo, si el aparato:

▶No desagua.
▶No centrifuga.
▶Hace un ruido inusual durante la ejecución.

¡ADVERTENCIA!

¡Riesgo de quemaduras! ¡El agua en el filtro de la bomba puede estar muy caliente! Antes de cualquier acción asegúrese de que el agua se haya enfriado.

1. Apague y desenchufe la máquina (Fig. 8-8).
2. Abra la tapa de servicio. Puede utilizar una moneda o un destornillador (Fig. 8-9).
3. Proporcione un recipiente plano para recoger el agua de lixiviación (Fig. 8-10). ¡Podría haber cantidades más grandes!
4. Tire de la manguera de drenaje y mantenga su extremo sobre el recipiente (Fig. 8-10).
5. Saque el tapón de cierre de la manguera de desagüe (Fig. 8-10).

6. Después del drenaje completo cierre la manguera de drenado (Fig. 8-11) y empuje de nuevo en la máquina.

7. Desenrosque y quite el filtro de la bomba en sentido antihorario (Fig. 8-12).

8. Eliminar contaminantes y la suciedad (Fig. 8-13).
9. Limpie cuidadosamente el filtro de la bomba, por ej., con agua corriente (Fig. 8-14).
10. Refijelo a fondo (Fig. 8-15).
11. Cierre la tapa de servicio.

El sellado del filtro de la bomba tiene que estar limpio y e ileso. Si la tapa no está completamente apretada, el agua podría escapar.
▶El fi ltro debe estar en su lugar, o puede dar lugar a fugas.

9-Solución de problemas

Puede solucionar muchos problemas usted mismo sin necesidad de conocimientos específicos. En caso de problemas, verifi que todas las posibilidades que se muestran y siga las instrucciones a continuación antes de contactar a un proveedor de servicios postventa. Ver sección ATENCIÓN AL CLIENTE.

VERTENCIA!

• Antes de realizar cualquier tarea de mantenimiento, apague el aparato y desconecte el cable de corriente.
• El equipo eléctrico debe ser reparado solamente por expertos eléctricos calificados, porque las reparaciones incorrectas pueden causar daños consecuentes considerables.
  ▶ Un cable de corriente dañado solo debe ser reemplazado por el fabricante, su agente de servicio o por el personal cualifi cado con el fin de evitar situaciones de peligro.

9.1 Códigos de información

Los siguientes códigos se muestran solo para la información relativa al ciclo de lavado. No se precisa realizar mediciones.

Código	Mensaje
1:25	El tiempo de ciclo de lavado restante será de 1 hora y 25 minutos.
6:30	El tiempo de ciclo de lavado incluyendo el tiempo de fin diferido restante será de 6 horas y 30 minutos.
AUTO	La detección automática de carga está funcionando, solo en algunos programas.
End	El ciclo de lavado ha terminado. El aparato se apagará automáticamente..
Loci-	La puerta está cerrada debido al nivel de agua de alto, alta temperatura del agua o ciclo de centrifugado.
bEEP OFF	El timbre está desactivado
bEEP On	El timbre está activado
cLoci-	Los botones de función están cerrados. El cambio de programa no es válido.

9.2 Solución de problemas con el código mostrado

Problema Causa Solución
CLR FLTR	Error de drenaje, el agua no se drena por completo dentro de 6 minutos.	Limpie el fi ltro de la bomba.Compruebe la instalación de la manguera de drenaje.
E2	Error de bloqueo Cierre la puerta apropiadamente.
E4	El nivel de agua no alcanza después de 12 minutos.La manguera de drenado hace sifón.	Asegúrese de que del grifo esté completamente abierto y la presión del agua sea normal.Compruebe la instalación de la manguera de drenaje.
E8	Error del nivel de protección del agua.	Póngase en contacto con el Servicio Post-venta.
F3	Error del sensor de temperatura.	Póngase en contacto con el Servicio Post-venta.
F4	Error de calefacción.	Póngase en contacto con el Servicio Post-venta.
F7	Error del motor. Póngase en contacto con el Servicio Post-venta.
FA	Error del sensor de nivel de agua.	Póngase en contacto con el Servicio Post-venta.
FCOoFCI oFC2	Error de comunicación anor- mal.	Póngase en contacto con el Servicio Post-venta.
Unb	Error de carga desbalancea- da.	Compruebe y balancee la carga de ropa en el tambor.Reduzca la carga.

9.3 Solución de problemas sin código mostrado

Problema Causa Solución
La lavadora no funciona.	El programa todavía no se ha inicia-do.La puerta no está bien cerrada.Cierre la puerta bien.La máquina no se ha encendido.Encienda la máquina.Corte eléctrico.El bloqueo para niños está activado.	Revise el programa y póngalo en marcha.Revise el suministro eléctrico.Desactive el bloqueo infantil.
La lavadora no se ha llenado de agua.	No hay agua.La manguera de entrada está retorcida.El filtro de carga está bloqueado.La presión del agua es de menos de 0.03 MPa.La puerta no está bien cerrada.Cierre la puerta bien.Falla de suministro de agua.	Revise la llave de agua.Revise la manguera de entrada de agua.Desbloquee el filtro de la man-guera de entrada.Revise la presión del agua.Asegúrese de que haya sumi-nistro de agua.
La máquina está drenando al mismo tiempo que se llena.	La altura del tubo de descarga está por debajo de 80 cm.El extremo de la manguera de des-agüe podría caer en el agua.	Asegúrese de que la mangue-ra de desagüe esté instalada correctamente.Asegúrese de que el tubo de descarga no esté en el agua.
Insuficiencia de dre-naje.	La manguera de drenado está bloqueada.El filtro de la bomba está bloquea-do.El extremo de la manguera de desagüe es mayor de 100 cm por encima del nivel del suelo.	Desbloquee la manguera de desagüe.Limpie el filtro de la bomba.Asegúrese de que la mangue-ra de desagüe esté instalada correctamente.

9-Solución de problemas

Problema Causa Solución
Vibración fuerte, durante el centrifugado	No se han quitado todos los pernos de transporte.El aparato no tiene una posición sólida.La carga de la máquina no es correcta.	Retire todos los pernos de transporte.Asegúrese de que tenga una base sólida y una posición nivelada.Revise el peso de la carga y el equilibrio.
La operación se detiene antes de completar el ciclo de lavado.	Avería de agua o eléctrica.	Revise el suministro eléctrico y de agua.
La operación se detiene durante un periodo de tiempo.	El aparato muestra un código de error.Problema debido al patrón de carga.El programa lleva a cabo el ciclo de remojo.	Considere los códigos mostrados.Reduzca o ajuste la carga.Cancele el programa y reinicie.
El exceso de espuma flota en el tambor y/o en el cajón del detergente.	El detergente no es adecuado.Consulte las recomendaciones del detergente.Uso excesivo de detergente.	Reduzca la cantidad de detergente.
Ajuste automático del tiempo de lavado.	La duración del programa de lavado se ajustará.	Esto es normal y no afecta a la funcionalidad.
Falla de centrifugado.	Desequilibrio de la carga.Revise y reparta la carga de la máquina y las prendas y ejecute un programa de centrifuga-do de nuevo.
Resultado de lavado insatisfactorio.	El grado de contaminación no está de acuerdo con el programa seleccionado.La cantidad de detergente no fue suficiente.Se ha superado la carga máxima.Reduzca la carga.Las prendas se distribuyeron de manera desigual en el tambor.	Seleccione otro programa.Elija el acc. del detergente de acuerdo al grado de contami-nación y acc. las especific cacios del fabricante.Reparta la ropa a lavar.
Hay residuos de detergente en polvo en las prendas.	Partículas insolubles de detergente pueden permanecer como man-chas blancas en la ropa.	Realice un aclarado adicional.Trate de cepillar los puntos en la ropa seca.Use otro detergente.
Las prendas salen con manchas gri-ses.	Esto es causado por las grasas tales como aceites, cremas o un-güentos	Trate previamente la ropa con un limpiador especial.

a: Información de espuma

Si se detecta demasiada espuma durante el ciclo de centrifugado, el motor se detendrá y la bomba de drenaje se activará durante 90 segundos. Si esa eliminación de espuma falla hasta 3 veces, el programa terminará sin girar.

En caso de que los mensajes de error aparezcan incluso después de las medidas adoptadas, apague el aparato, desconecte la fuente de alimentación y póngase en contacto con el servicio al cliente.

9.4 En caso de corte de corriente

Se guardará el programa actual y su confi guración.

Cuando se restaure la electricidad se reanudará la operación.

Si un corte de energía interrumpe un programa de lavado en funcionamiento la apertura de la puerta se bloquea mecánicamente. No se debe ver ningún nivel de agua de lavandería a través de la ventana de vidrio de la puerta. ¡Peligro de quemaduras! El nivel del agua se debe bajar como se describe en "Filtro de la bomba". Hasta entonces no tire de la palanca (A) por debajo de la trampilla de servicio (Fig. 9-1) hasta que la puerta se desbloquee mediante un suave clic. Posteriormente vuelva a colocar todas las partes.

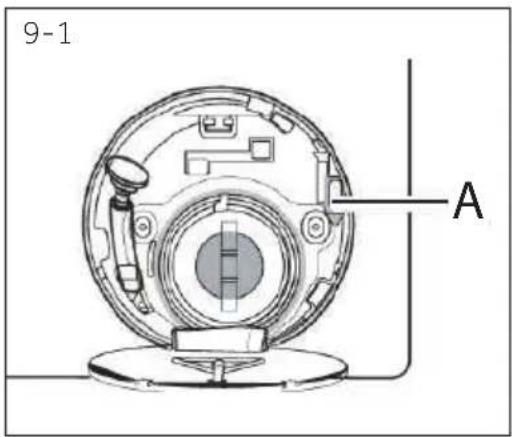

9-1 A

a: Quite el seguro a la puerta

Cuando la lavadora se encuentra en un estado seguro (debajo del nivel del agua debajo de la ventana a cierta distancia, la temperatura del barril por debajo de 55 °C, el barril interior no giró), puede abrir las puertas de la máquina.

10.1 Preparación

▶Saque el aparato del embalaje.

▶ Retire todo el material de embalaje incluyendo la base de poliestireno, manténgalos fuera del alcance de los niños.
Al abrir el paquete, se podrían observar gotas de agua en la bolsa de plástico y ojo de buey. Este fenómeno normal resulta de las pruebas de agua en la fábrica.

a: Eliminación del embalaje

Mantenga todos los materiales de embalaje fuera del alcance de los niños y deséchelos de forma ecológica.

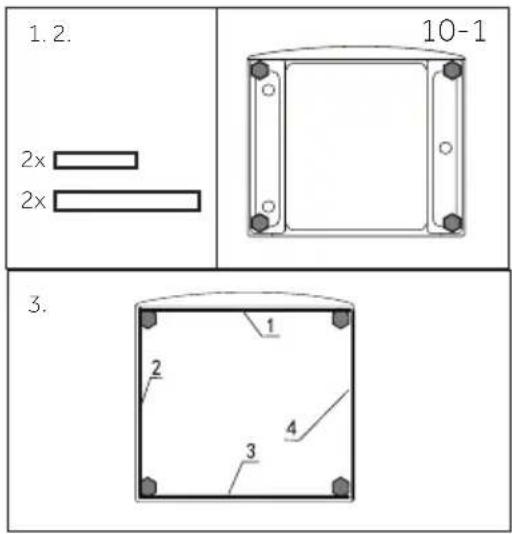

1.2. 2x 2x 10-1 3. 1 2 3 4

10-2 R7 R8 R9-10 S2 T1 T2 R5 R6 T3 R3 R4 S2 T4 R1 R2 T2 I1

10-3 T1 T2 T3 T4

10.2 OPCIONAL: Instale las almohadillas reductoras de ruido

1. Al abrir el paquete retráctil, encontrará algunas al-mohadillas de reducción de ruido, que se utilizan para reducir el ruido. (II. 10-1).
2. Coloque la lavadora de costado, con el ojo de buey apuntando hacia arriba, la parte inferior hacia el operador.
3. Retire las almohadillas de reducción de ruido y retire la película protectora adhesiva de doble cara; péguela alrededor de la parte inferior; las almohadillas de reducción de ruido debajo del gabinete de la lavadora como se muestra en la Figura 3. (dos almohadillas más largas en la posición 1 y 3, dos más cortas almohadillas en las posiciones 2 y 4). Finalmente ajuste el equipo de nuevo en posición vertical.

10.3 Desmonte los pernos de transporte

Los pernos de transporte en la parte trasera están diseñados para sujetar componentes vibratorios en el interior del aparato durante el transporte para evitar el daño interno. Todos los elementos (I, R, S y T, Fig. 10-2) deben retirarse antes de su uso.

1. Retire los cuatro tornillos (T1-T4) (Fig. 10-3).

2. Retire los 10 tornillos (R1 - R10) del refuerzo de la espalda baja. saque los refuerzos (S1 y S2) de la máquina (Fig. 10-4). *HW100/120-B...

3. Tire de las dos barras de hierro I1 y I2 (Fig. 10-5). *HW100/120-B...
4. Llene los seis huecos dejados con tapones de cierre (Fig. 10-6).

10-4 S1 R5-R10 S2 R1-R4

10-5 11 12

10-6

ta: Guardar en lugar seguro

Conserve los pernos de transporte en un lugar seguro para su uso posterior. Si el aparato se va a mover vuelva a instalar los pernos.

10.4 Mover el aparato

Si la máquina va a ser trasladada a un lugar distante, vuelva a colocar los pernos de transporte retirados antes de la instalación para evitar daños:

10.5 Alineación del aparato

Ajuste todas las patas (Fig. 10-7) para conseguir una posición completamente nivelada. Esto reducirá al mínimo las vibraciones y por lo tanto el ruido durante el uso. También reducirá el desgaste. Se recomienda utilizar un nivel de burbuja para el ajuste. El piso debe ser tan estable y plano como sea posible.

1. Suelte la contratuerca (1) con una llave.
2. Ajuste la altura girando el pie (2).
3. Apriete la contratuerca (1) contra la carcasa

10-7 1 2

10.6 Conexión del drenaje de agua

Fije el tubo de desagüe correctamente a la tubería. ¡La manguera tiene que llegar en un momento dado una altura entre 80 y 100 cm por encima de la línea de fondo del aparato! Si es posible siempre mantenga la manguera de desagüe fija al clip en el aparato de nuevo.

¡ADVERTENCIA!

▶Use solo el conjunto de la manguera suministrado para la conexión.
▶¡Nunca use conjuntos de manguera viejos o usados!
▶Conecte solo al abastecimiento de agua fría.
▶Antes de la conexión, revise si el agua está limpia y clara.

Ahora se pueden realizar las siguientes conexiones:

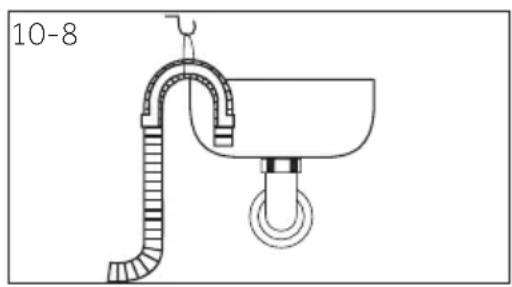

10.6.1 Manguera de drenaje hacia el fregadero

▶Cuelgue la manguera de desagüe con el soporte en U sobre el borde de un fregadero con un tamaño adecuado (Fig. 10-8).
▶ Proteja el soporte en U lo suficiente contra el deslizamiento.

10-9

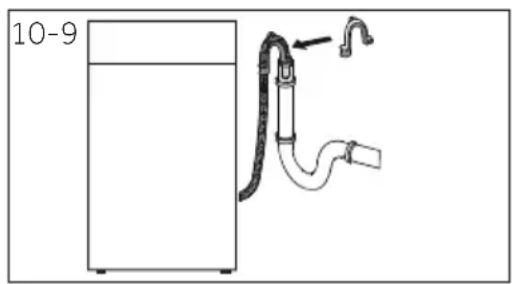

10.6.2 Drene la manguera hacia el desagüe

▶ El diámetro interno de la tubería vertical con desahogo del aire debe ser de 40 mm. mínimo.
▶Ponga la manguera de drenaje de aprox. 80-100 mm en la tubería de desagüe.
▶Una el soporte en U y asegúrelo bien (Fig. 10-9).

10-10 A

10.6.3 Conexión de la manguera de desagüe al fregadero

▶La unión debe estar por encima del sifón
▶Una conexión de espiga es normalmente cerrada por una almohadilla (A). Eso debe ser eliminado para evitar cualquier disfunción (Fig. 10-10).
▶Asegure la manguera con una abrazadera.

¡PRECAUCIÓN!

La manguera de desagüe no debe ser sumergida en agua y debe ser fijada firmemente e instalarse libre de fugas. Si la manguera de drenaje se coloca en el suelo o si la tubería se encuentra a una altura inferior a 80 cm, la lavadora desaguará continuamente mientras se llena la tina (auto-sifón).
- El tubo de descarga no se debe extender. De ser necesario contacte al servicio de postventas.

10.7 Conexión de agua fresca

Asegúrese de que se inserten las juntas.

1. Conecte la manguera de entrada de agua con el extremo en ángulo al aparato (Fig. 10-11). Apriete la junta de tornillo con la mano.
2. El otro extremo se conecta a una llave de agua con una cuerda de 3/4 de pulg (II. 10-12).

10.8 Conexión eléctrica

Antes de cada conexión, compruebe si:

▶la fuente de corriente, la toma de enchufe y los fusibles son adecuados, según la placa de especificaciones.
▶la toma de corriente tiene conexión a tierra y no se está usando ningún adaptador múltiple o cable prolongador eléctrico.
▶el enchufe y el toma corriente son compatibles.

▶ Solo para el Reino Unido: El enchufe para el Reino Unido cumple con la norma BS1363A.

Enchufe el aparato eléctrico en la toma de corriente (Fig. 10-13).

10-1210-11 A B C

10-13

ERTENCIA!

¡Asegúrese siempre de que todas las conexiones (suministro de corriente, la mangue-ra de desagüe y de agua potable) estén firmes, secas y sin fugas!
Tenga cuidado de que estas piezas nunca sean aplastadas, retorcidas, o dobladas
Si el cable de corriente está dañado, debe ser sustituido por el agente de servicio (vea la tarjeta de garantía) con el fin de evitar situaciones de peligro.

11.1 Ficha del producto conforme al Reglamento EU Núm. 1061/2010

Nombre o marca comercial de los proveedores Haier
Identifi cación del modelo del proveedor	HW80-B14979/SHW100-B14979/SHW120-B14979/S
Capacidad nominal (kg) 8/10/12
Clasifi cación de efi ciencia energética A+++
Consumo eléctrico anual (AEc en kWh/año)1)	119 / 129 / 165
Consumo eléctrico del programa de algodón estándar 60 °C, carga completa (kWh/ciclo)	0,54 / 0,58 / 0,76
Consumo eléctrico del programa estándar de algodón 60 °C, carga parcial (kWh/ciclo)	0,53 / 0,58 / 0,78
Consumo eléctrico del programa estándar de algodón 40 °C, carga parcial (kWh/ciclo)	0,50 / 0,55 / 0,65
Consumo eléctrico ponderado del modo apagado (W) 0,40 / 0,41 / 0,48
Consumo eléctrico ponderado del modo encendido (W) 0,48 / 0,45 / 0,50
Consumo anual de agua (AWc en L/año)2)	8360 / 10560 / 10750
Clase de efi ciencia de centrifugado-secado5)	B
Velocidad de centrifugado máx. (rpm)4)	1351
Contenido de humedad residual (%)4)	53
Programa de algodón estándar 60 °C5)	Eco 40-60 + 60 °C8) +centrifugadomáx.
Programa de algodón estándar 40 °C5)	Eco 40-60 + 40 °C8) +centrifugadomáx.
Tiempo de programa de algodón 60 °C carga completa (min) 280 / 280 / 295
Tiempo de programa de algodón 60 °C carga parcial (min) 275 / 280 / 295
Tiempo de programa de algodón 40 °C carga parcial (min) 275 / 270 / 260
Duración del modo encendido (T1 en min)6)	3
Ruido aéreo (lavado/centrifugado)en dB(A) re 1pW7)	54/69
Tipo soporte independiente

1) Sobre la base de 220 ciclos de lavado estándar para los programas de algodón a 60 y 40 °C con carga completa y parcial, y el consumo de los modos de bajo consumo. El consumo real de energía dependerá de cómo se utiliza el aparato.

2) Sobre la base de 220 ciclos de lavado estándar para los programas de algodón a 60 y 40 °C con carga completa y parcial. El consumo real de agua dependerá de cómo se utilice el aparato

3) Clase G es la de menos eficiencia y la clase A es la más eficiente.

4) Con base en el programa estándar de algodón a 60 °C con carga completa y el programa estándar de algodón a 40 °C con carga parcial

5) El programa estándar a 60°C de Algodón y el programa estándar de Algodón a 40°C son programas normales de lavado a los que se refiere la información contenida en la etiqueta y la ficha. Estos programas son adecuados para lavar tejidos de algodón con suciedad normal y son los programas más eficientes en términos de energía combinada y el consumo de agua

6) En caso de que haya un sistema de administración de energía.

7) Sobre la base del programa estándar de Algodón a 60°C con carga completa.

8) Ingrese el procedimiento de prueba estándar europeo (Seleccione Eco 40 60, a menudo toque la velocidad durante 5 segundos. Después de que se muestre la función de temperatura, seleccione la temperatura y la velocidad máxima.)

11.2 Datos técnicos adicionales

	HW80-B14979 / HW100-B14979 / HW120-B14979HW80-B14979S / HW100-B14979S / HW120-B14979S
Medidas (AltoxAnchoxPro-fundidad en mm)	850x460x595 / 850x530x595 / 850x600x595
Voltaje en V 220-240 V~/50Hz
Corriente en A 10
Potencia máxima en W 2000
Presión del agua en MPa 0,03≤P ≤1
Peso neto en kg 72 / 77 / 80

11.3 Normas y directivas

Este producto cumple todos los requerimientos de las directivas de la EU aplicables con las normas armonizadas correspondientes, y ostenta la marca CE.

12-Servicio al cliente

Recomendamos recurrir al centro de atención al cliente de Haier y utilizar repuestos originales.

Si tiene un problema con su aparato, consulte primero la sección SOLUCIÓN DE PROBLEMAS.

Si no puede encontrar una solución en esta sección, contacte con

▶ el área de Servicio y Soporte en www.haier.com, donde puede encontrar números de teléfono y Preguntas frecuentes y donde puede activar la solicitud de servicios.

Antes de contactar a nuestro servicio técnico, asegúrese de tener los siguientes datos disponibles.

Puede encontrar la información en la tabla de especificaciones.

Asimismo, compruebe la tarjeta de la garantía suministrada con el producto si éste aún está en garantía.

Para consultas generales de negocios se adjuntan a continuación nuestras direcciones en Europa:

Direcciones de Haier en Europa
País* Dirección postal País* Dirección postal
Italia	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIA	Francia	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint DenisFRANCIA
España Portugal	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaESPAÑA	Bélgica-FRBélgica-NLPaíses BajosLuxemburgo	Haier Benelux SAAnderlechtRoute de Lennik 451BÉLGICA
Alemania Austria	Haier Allemagne GmbHKonrad-Zuse-Platz 681829 MUNICHALEMANIA	Polonia RepúblicaChecaHungríaGreciaRumaníaRusia	Haier Poland Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLONIA
Reino Unido	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRReino Unido

*Para obtener más información por favor consulte www.haier.com

Nota : Sinal acústico

a: Detergente líquido

Tabela de cuidados a ter

6.5 Seleccionar o detergente

Recomendamos o uso de:

6.6 Adicionar detergente
