GTO1750 - Recepteur Crunch - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor / Amplificador monobloque
Potencia de salida RMS	1 x 300 W @ 4 Ohmios 1 x 500 W @ 2 Ohmios 1 x 750 W @ 1 Ohmio
Potencia de salida Máx.	1 x 600 W @ 4 Ohmios 1 x 1000 W @ 2 Ohmios 1 x 1500 W @ 1 Ohmio
Impedancia del altavoz	1 – 8 Ohmios
Respuesta en frecuencia	10 – 250 Hz (-3 dB)
Tasa de distorsión total	< 0,2 % (100 Hz)
Relación señal/ruido	> 90 dB
Sensibilidad de entrada	6 – 0,2 V
Impedancia de entrada	RCA : 20 kOhmios Alto nivel : 2,2 kOhmios
Filtro pasa-bajos	30 – 250 Hz @ 24 dB/octava
Filtro subsónico	10 – 50 Hz @ 12 dB/octava
Refuerzo de graves	0 – 12 dB @ 45 Hz
Ajuste de fase	0 - 180°
Alimentación	+12 V (10 – 16 V), masa negativa
Fusible	2 x 25 A
Dimensiones (An x Al x Pr)	135 x 50 x 210 / 235 mm (con patas)
Uso	Funcionamiento solo en vehículo con sistema de 12 V masa negativa
Garantía	Conforme a las normas UE, requiere factura original

Preguntas frecuentes - GTO1750 Crunch

¿Cuál es la potencia RMS del Crunch GTO1750?

La potencia RMS es de 1 x 300 W @ 4 Ohmios, 1 x 500 W @ 2 Ohmios y 1 x 750 W @ 1 Ohmio.

¿Cómo conectar el amplificador si el equipo de radio no tiene salidas RCA?

Use la entrada de alto nivel (HIGH LEVEL INPUT) con los cables de los altavoces. Nunca use simultáneamente la entrada de alto nivel y las entradas RCA.

¿Cómo ajustar la sensibilidad de entrada?

Gire el regulador INPUT LEVEL al mínimo, ponga el volumen de la fuente al 80-90 %, luego aumente gradualmente el regulador hasta oír distorsión, luego retroceda ligeramente.

¿Qué hacer si el indicador PROTECT se enciende?

El indicador PROTECT indica un cortocircuito, una impedancia demasiado baja o un sobrecalentamiento. Verifique las conexiones de los altavoces, la impedancia y la ventilación. Deje enfriar si es necesario.

¿Cómo usar la función Auto Turn On?

El amplificador detecta un voltaje de 6 V en la entrada de alto nivel al encender la fuente. Se enciende y apaga automáticamente. Funciona con la mayoría de las fuentes modernas.

¿Cuál es el voltaje de alimentación requerido?

El amplificador funciona con un voltaje de 12 V (10-16 V) con masa negativa. Use un cable de al menos 16 mm² para la alimentación.

¿Cómo ajustar la frecuencia del filtro pasa-bajos?

Use el regulador LPF (Low Pass Filter) para seleccionar la frecuencia de corte entre 30 y 250 Hz para que solo se amplifiquen las frecuencias bajas.

¿Se puede usar un subwoofer de 1 ohmio?

Sí, el amplificador soporta una impedancia mínima de 1 ohmio. Asegúrese de una ventilación suficiente y reemplace los fusibles por 2 x 30 A si el fusible original se funde.

¿Cómo reducir los ruidos de motor parásitos?

Aleje los cables de audio (RCA) de los cables de alimentación. Verifique las masas y conecte el estéreo directamente al amplificador para probar. Agregue un cable de masa adicional si es necesario.

¿Cuál es la garantía del Crunch GTO1750?

El producto está cubierto por la garantía UE. Conserve la factura original. La garantía no cubre daños debidos a mal uso, instalación incorrecta o modificación no autorizada.

MANUAL DE USUARIO GTO1750 Crunch

AMPLIFICADOR DE MONO

INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE

Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.

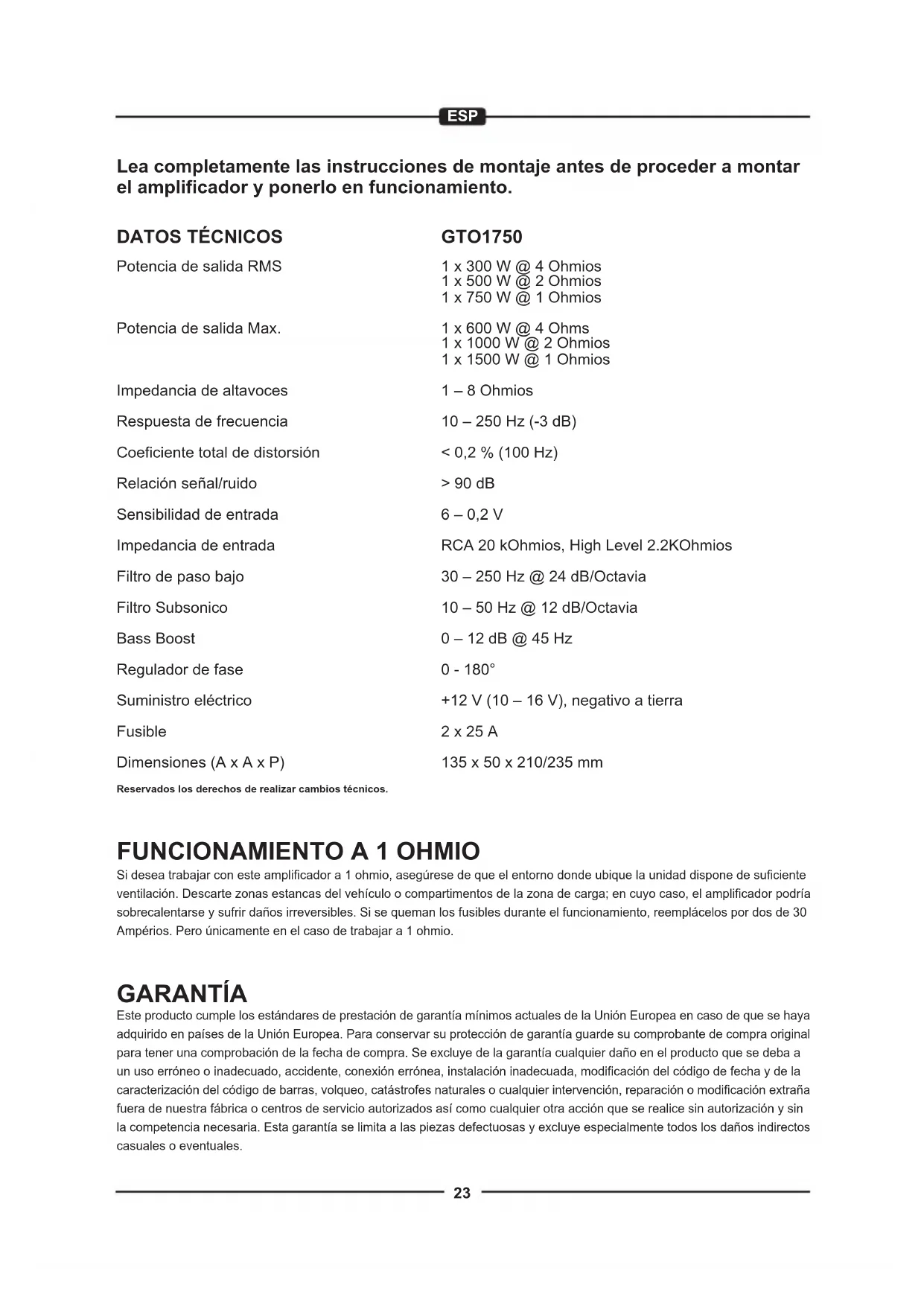

DATOS TÉCNICOS

Potencia de salida RMS

Potencia de salida Max.

Impedancia de altavoces

Respuesta de frecuencia

Coeficiente total de distorsión

Relación señal/ruido

Sensibilidad de entrada

Impedancia de entrada

Filtro de paso bajo

Filtro Subsonico

Bass Boost

Regulador de fase

Suministro eléctrico

Fusible

Dimensiones (A x A x P)

GTO1750

Reservados los derechos de realizar cambios técnicos.

Si desea trabajar con este amplificador a 1 ohmio, asegúrese de que el entorno donde ubique la unidad dispone de suficiente ventilación. Descarte zonas estancas del vehículo o compartimentos de la zona de carga; en cuyo caso, el amplificador podría sobrecalentarse y sufrir daños irreversibles. Si se queman los fusibles durante el funcionamiento, reemplácelos por dos de 30 Ampérios. Pero únicamente en el caso de trabajar a 1 ohmio.

GARANTÍA

Este producto cumple los estándares de prestación de garantía mínimos actuales de la Unión Europea en caso de que se haya adquirido en países de la Unión Europea. Para conservar su protección de garantía guarde su comprobante de compra original para tener una comprobación de la fecha de compra. Se excluye de la garantía cualquier daño en el producto que se deba a un uso erróneo o inadecuado, accidente, conexión errónea, instalación inadecuada, modificación del código de fecha y de la caracterización del código de barras, volqueo, catástrofes naturales o cualquier intervención, reparación o modificación extraña fuera de nuestra fábrica o centros de servicio autorizados así como cualquier otra acción que se realice sin autorización y sin la competencia necesaria. Esta garantía se limita a las piezas defectuosas y excluye especialmente todos los daños indirectos casuales o eventuales.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este aparato solamente es apto para su funcionamiento en un vehículo.
• Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeración no estén situadas al lado de una chapa o superficie que pudiera limitar la circulación de aire. El amplificador no debe ser instalado en lugares pequeños o sin ventilación (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehículo). Recomendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.
• Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.
• El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalación con diversos altavoces o con un completo sistema multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO A DISTANCIA

ATENCIÓN: Antes de comenzar con la instalación, desconecte el borne negativo de la batería del coche para evitar cortocircuitos.

El cableado del sistema eléctrico de coches no suele ser suficiente para cumplir con las necesidades de un amplificador. Asegúrese de que los cables eléctricos que van al GND y al borne de +12 V sean de la dimensión suficiente. Para la conexión entre la batería y los terminales eléctricos del amplificador deberá utilizarse un cable con una sección transversal de al menos 16 mm².

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.

Una vez realizado esto, la conexión del amplificador de +12 V se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible deberá estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 30 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizado con la totalidad de los trabajos de instalación incluyendo la conexión de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal REM del amplificador. Para conectar el terminal de control REM del amplificador y el aparato de mando, será suficiente un cable de sección transversal de 0.5 mm ^2 .

Si su fuente de sonido no esta dotada de cable remote (REM), por favor compruebe la sección "AUTO ENCENDIDO" en la página siguiente.

CABLE AUDIO

En la instalación del audiocable entre la salida RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atención a que el audiocable y el cable de alimentación eléctrica no sean tendidos en el mismo lado del vehículo. Conviene practicar una instalación separada, es decir la instalación del cable de alimentación en el conducto izquierdo del cable y del audiocable en el conducto derecho o bien vice versa. Ello reduce la diafonía de interferencias frente a la audio-señal.

HIGH LEVEL INPUT (ENTRADA DE ALTA)

La entrada de alta (Fig. 1, 2) es adecuada para conectar la entrada de amplificador con cable de altavoz si su unidad radio-CD no esta dotada de salidas de previo. Amplíe los cables de salida de la unidad radio-CD hasta la ubicación del amplificador con cable de altavoz adecuado que puede proporcionarle su instalador autorizado. Conecte cada cable con los conectores de salida de alta correspondientes, según se indica mas abajo.

Atencion: jamás utilice la entrada de alta y RCA (pre-amp) al mismo tiempo. Esto puede ocasionar graves daños al amplificador. Tenga mucho cuidado en que los cables de alta jamás entren en contacto con masa.

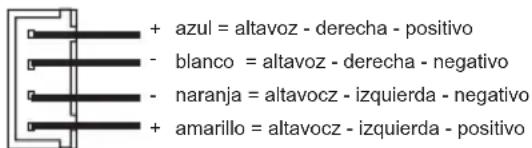

+ azul = altavoz - derecha - positivo - blanco = altavoz - derecha - negativo - naranja = altavocz - izquierda - negativo + amarillo = altavocz - izquierda - positivo

AUTO ENCENDIDO

Cuando la unidad de audio se enciende, el Amplificador detecta un encendido de 6 Volts con un llamado "DC Offset" a través de la señal de entrada conectada en la entrada de alta (Fig. 1, 2). Entonces, el amplificador también se enciende. Tan pronto la unidad de sonido se apague, el amplificador se apagará automáticamente. En este caso la conexión de encendido (REM, Fig. 2, 2) no es necesaria.

NOTA: este sistema suele funcionar con el 90% de las unidades de audio ya que normalmente están dotadas de salida de Alta. Solamente en algunas unidades antiguas que se pueden encontrar en el mercado, el sistems de Auto-Encendido no funciona.

CONEXIÓN DE SUBWOOFER

• La impedancia total mínima de trabajo no debe ser nunca inferior a 1 ohmios.
• Nunca conecte cable de altavoz con la masa del chasis o la conexión +12V de la batería o fuente de alimentación utilizada.
• Si el amplificador es utilizado con una impedancia demasiado baja o usado incorrectamente, el sistema de sonido entero se puede dañar. En ambos casos significaría la perdida total de la garantía.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA

Ajuste el regulador de nivel de entrada (INPUT LEVEL, Fig. 1, 3) del amplificador al mínimo. Ajuste el volumen de la fuente de sonido al 80%-90% del volumen máximo. Ahora mediante el control de nivel de entrada (INPUT LEVEL, Fig. 1, 3), aumente despacio el nivel hasta oír algún tipo de distorsión. En este momento reduzca el nivel hasta que la distorsión desaparezca completamente.

FILTRO DE PASO BAJO REGULABLE

Ajuste la frecuencia de corte deseada del filtro paso bajo utilizando el regulador (LPF, Fig. 1, 8). De esta forma, solo las frecuencias por debajo del corte serán amplificadas y el Subwoofer funcionará más preciso y eficientemente.

FILTRO SUBSÓNICO REGULABLE

El filtro subsónico esta preparado para filtrar las frecuencias bajas de la señal de audio origen, para evitar ruidos no deseados en el subwoofer. Ajuste la frecuencia de corte deseada del filtro subsónico utilizando el regulador (SUBSONIC, Fig. 1, 7). De este modo sólo las frecuencias por encima de la frecuencia de corte elegida serán amplificadas y el subwoofer trabajará de forma más precisa y eficiente.

BASS BOOST REGULABLE

Usando el regulador (BASS BOOST, Fig. 1, 5) puede aumentar el nivel de refuerzo de graves de 0 a 12 dB.

Atención: Por favor, use el refuerzo de graves con cuidado. Un refuerzo de bajos demasiado alto puede causar daños graves en el subwoofer.

CONTROL DE FASE REGULABLE

El regulador (PHASE, Fig. 1, 4) permite ajustar la fase entre 0° y 180° para sincronizar el tiempo de reacción de la señal acústica, de acuerdo con las propiedades acústicas del habitáculo del vehículo.

CIRCUITO DE PROTECTION

Este LED (POWER, Fig. 2, 7) se enciende, si el amplificador está en funcionamiento.

Si este LED (PROTECT, Fig. 2, 7) se encendiese, significa que el amplificador se ha sobrecalentado, existe un cortocircuito o puede ser que estemos trabajando con una impedancia demasiado baja. En cualquier de los casos, los circuitos internos de protección incorporados apagarían el amplificador automáticamente. El amplificador debería funcionar de nuevo correctamente después de haber resuelto los problemas.

FIGURES (P. 28-29)

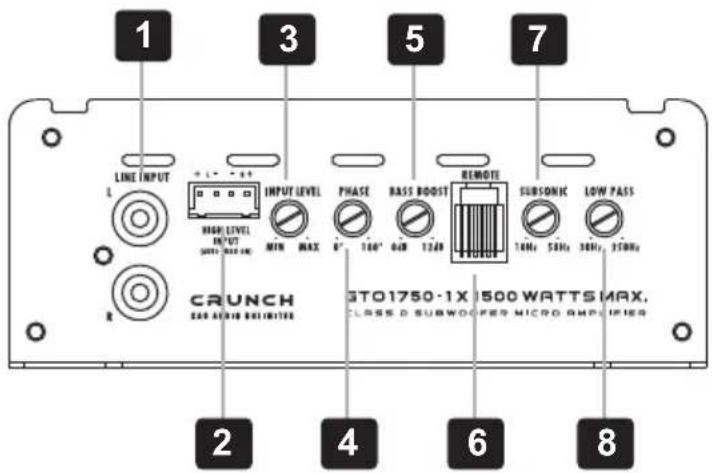

CONEXIONES Y ELEMETOS DE MANDO (FIG. 1)

(1) Entrada audio stereo, proveniente de la fuente de sonido
(2) Entrada alta opcional para las salidas de altavoces de su unidad de Radio-CD
(3) Regulador de nivel de entrada
(4) Regulador de fase
(5) Regulador de nivel de bajos
(6) Conector para bass remote (incluido)
(7) Regulador de frecuencia de subsonic
(8) Regulador de frecuencia de bajos

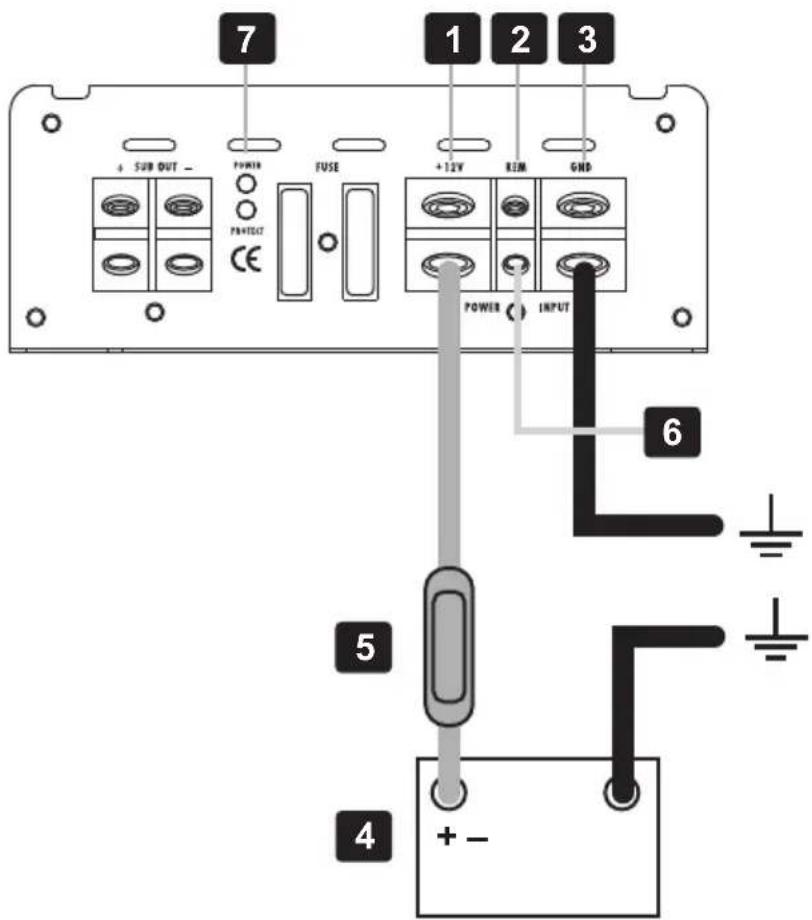

CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de conexión para un voltaje de batería de +12 V
(2) Terminal de conexión REM para el encendido a distancia
(3) Terminal de conexión GND para la masa
(4) Batería
(5) In-Line Fuse 50 A ANL (no incluido, se requiere)
(6) Conexión del cable de la unidad o de la antena eléctrica
(7) LED de funcionamiento / protección

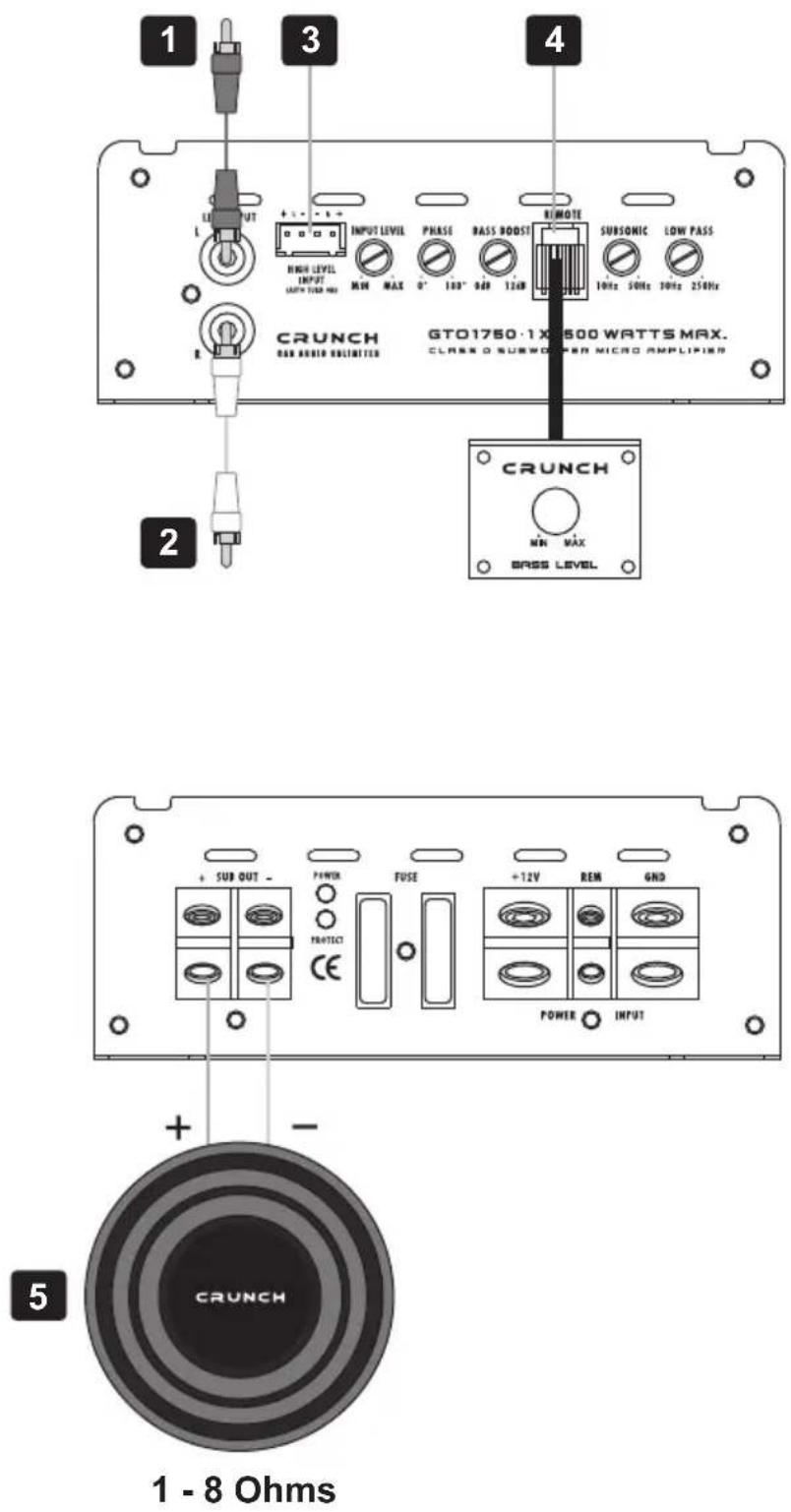

Si quiere usar el amplificador en mono para un subwoofer, partiendo de dos señales (estéreo) de su fuente de sonido, realice la siguiente configuración:

(1) A la radio del coche, salida izquierda o SUB OUT
(2) A la radio del coche, salida derecha o SUB OUT
(3) Entrada alta opcional para las salidas de altavoces de su unidad de Radio-CD
(4) Bass remote control para ajuste del nivel de graves desde el asiento del conductor
(5) Subwoofer (1 - 8 Ohmios)

Nota: (1 & 2) no debe ser operado simultáneamente con (3)

SOLUCIÓN DE PROBLEMAS

Si tiene problemas después de la instalación, siga los procedimientos de solución de problemas descritos a continuación.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que esté encendida la luz de ALIMENTACIÓN (POWER).

Si la luz de ALIMENTACIÓN (POWER) está encendida vaya al Paso 3, de otra manera, continúe.

1. Compruebe el fusible en línea en el cable positivo de la batería.Cambie si es necesario.
2. Compruebe los fusibles en el amplificador. Cambie si es necesario.
3. Compruebe que la conexión a tierra esté conectada a metal limpio en el chasis del vehículo. Repare o cambie si es necesario.
4. Compruebe que haya 12 - 16 voltios en el positivo de la batería y en el cable de encendido de la unidad remota.
   Compruebe la calidad de las conexiones de ambos cables en el amplificador, estéreo y batería / porta-fusibles. Repare o cambie si es necesario.

Procedimiento 2:

La luz de protección (PROTECT) está encendida.

1. Si la luz de protección (PROTECT) está encendida, es una indicación de que posiblemente haya un corto en las conexiones del altavoz.
   Compruebe si las conexiones del altavoz están bien hechas y use un óhmetro para comprobar si hay un corto en el cableado de los altavoces.
   Una impedancia de altavoz demasiado baja también puede causar que se ilumine la luz de protección (PROTECT).
   Esto puede ser también una señal de que se ha usado el amplificador a una potencia muy elevada sin la ventilación adecuada. Apague el sistema y deje que el amplificador de enfríe. Compruebe que el sistema de carga del vehículo(batería, alternador) mantiene un voltaje adecuado. Si las acciones anteriores no solucionan el problema, el fallo puede estar en el amplificador.

Procedimiento 3:

Compruebe la salida de sonido del amplificador.

1. Compruebe si las conexiones de entrada RCA están bien en el estéreo y el amplificador. Compruebe a lo largo del cable para ver si está retorcido, empalmado, etc. Pruebe las entradas RCA para determinar los voltajes de CA teniendo el estéreo encendido. Repare o cambie si es necesario.
2. Desconecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estéreo de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si tiene chasquidos al encender.

1. Desconecte la señal de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor REMOTO del amplificador a la unidad fuente con un módulo de encendido de retardo.

O

1. Use una fuente de 12 volteos distinta para el conductor REMOTO del amplificador (ejemplo, directo a la batería).

2. Si el ruido se elimina, use un relé para aislar el amplificador del la salida de encendido ruidosa.

Procedimiento 5:

Verifique el amplificador si siente excesivo ruido de motor.

1. Pase todos los cables que llevan señales (RCA, cables de altavoces) lejos de los cables de alimentación y de tierra.
2. Desvíe cualquiera y todos los componentes eléctricos entre el estéreo y los amplificadores. Conecte el estéreo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está siendo desviado es la causa del ruido.

O

1. Quite los cables a tierra existentes de todos los componentes eléctricos. Vuelva a conectarlos a tierra en lugares diferentes. Verifique que el sitio de conexión a tierra esté limpio, que sea metal brilloso sin pintura, óxido, etc.

O

1. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehículo.

O

1. Haga que su mecánico pruebe la carga del alternador y la batería. Verifique que el sistema eléctrico del vehículo esté en orden, incluyendo el distribuidor, las bujías, los cables de las bujías, el regulador de voltaje, etc.

1

LINE INPUT + L - + + INPUT LEVEL PHASE RASS BOOST REMOTE SUBSONIC LOW PASS CRUNCH S20 AERIKI BOLIANTES STO1750-1X /500 WATTS MAX. CLASS D SUBWOOFER MICRO AMPLIFIER 2 4 6 8

2

7 1 2 3 + SUB OUT - POWER FUSE +12V RIM GND POWER INPUT 6 5 4 + -

3
