BEDIENUNGSANLEITUNG GTO1750 Crunch

SOMMARIO INDICEBitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN Ausgangsleistung RMS Ausgangsleistung Max. Lautsprecherimpedanz Frequenzgang Klirrfaktor Signalrauschsabstand Eingangsempfindlichkeit Eingangsimpedanz Tiefpassfilter Subsonicfilter Bass Boost Phasen-Regler Betriebsspannung Sicherung Abmessungen (B x H x L) GTO1750 1 x 300 W an 4 Ohm 1 x 500 W an 2 Ohm 1 x 750 W an 1 Ohm 1 x 600 W an 4 Ohm 1 x 1000 W an 2 Ohm 1 x 1500 W an 1 Ohm 1 – 8 Ohm 10 – 250 Hz (-3 dB) < 0,2 % (100 Hz) > 90 dB 6 – 0,2 V Cinch 20 kOhm / High Level 2.2KOhm 30 – 250 Hz @ 24 dB/Oktave 10 – 50 Hz @ 12 dB/Oktave 0 – 12 dB @ 45 Hz 0 – 180° +12 V (10 – 16 V), Minus an negativer Masse 2 x 25 A 135 x 50 x 210/235 mm Technische Änderungen vorbehalten

DEU GARANTIE Dieses Produkt erfüllt die aktuellen EU-Mindestgewährleistungsstandards, sofern es in Ländern der Europäischen Gemeinschaft erworben wurde. Um Ihren Garantieschutz aufrecht zu erhalten, bewahren Sie bitte zwecks Nachweis des Kaufdatums Ihren Originalkaufbeleg auf. Jeglicher Schaden an dem Produkt, der auf falsche bzw. unsachgemäße Verwendung, Unfall, falschen Anschluss, ungeeignete Installation, Veränderung des Seriennummer bzw. der Strichcodekennzeichnung, Umstürze, Natur- katastrophen oder jegliche zweckfremden Eingriffe, Reparatur oder Abänderung außerhalb unseres Werkes oder autorisierter Service-Zentren, sowie alle anderen Handlungen zurückzuführen ist, die unberechtigter, weil inkompetenter Weise vorgenommen wurden, ist von der Garantie ausgeschlossen. Diese Garantie ist auf defekte Teile beschränkt und schließt insbesondere alle zufälligen bzw. eventuellen Folgeschäden aus, die damit einhergehen. 1-OHM BETRIEB Sollten Sie den Verstärker im 1-Ohm Betrieb betreiben wollen, sollte für ausreichend Kühlung am Einbauort gesorgt werden. Von einer Installation in zu engen Räumen oder Staufächern ist abzuraten, andernsfalls könnte der Verstärker überhitzen und dauerhaft beschädigt werden. Sollten die Sicherungen während des Betriebs auslösen, ersetzen Sie diese bitte durch 2 x 30 A Sicherungen (nur für den 1-Ohm Betrieb).4 DEU

HINWEISE VOR DER INSTALLATION

- Dieser Verstärker ist nur zum Betrieb in einem Fahrzeug geeignet. - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. Der Verstärker darf nicht in zu kleine oder unbelüftete Räume (z. B. Reserveradmulde oder unter dem Teppichbodenbezug des Kraftfahrzeugs) eingebaut werden. Ein geeigneter Montageort ist der Kofferraum. Schützen Sie den Verstärker vor Erschütterungen, Staub und Schmutz. - Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann. - Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind. - Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen, insbesondere dann, wenn es sich um ein System mit mehreren Lautsprechern handelt. ANSCHLÜSSE ACHTUNG: Bevor Sie mit der Installation beginnen, trennen Sie die Masseklemme (–) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V- Anschluss ausreichend groß dimensioniert sind. Für die Verkabelung von der Batterie zu den Stromanschlüssen des Verstärkers ist ein Kabelquerschnitt von mind. 16 mm

zu verwenden. Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Verstärkers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben. Der +12 V-Anschluss des Verstärkers muss nun mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Fahrzeug-Batterie verbunden werden. Die Sicherung sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein. Schließen Sie nun die Einschaltleitung des Steuergeräts (Autoradio) an die REM-Buchse des Verstärkers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm

ausreichend. Sollte Ihr Steuergerät nicht über eine Einschaltleitung verfügen, beachten Sie dazu den Abschnitt ”AUTOMATISCHE EINSCHALTFUNKTION” auf der nächsten Seite.

STROMVERSORGUNG UND EINSCHALTLEITUNG

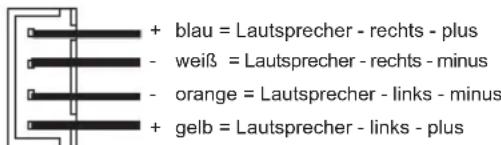

AUDIOSIGNALKABEL Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verstärkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht oder umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringern.5 DEU blau = Lautsprecher - rechts - plus

weiß = Lautsprecher - rechts - minus orange = Lautsprecher - links - minus gelb = Lautsprecher - links - plus SUBWOOFERVERKABELUNG - Die angeschlossene Lautsprecher-Gesamtimpedanz darf 1 Ohm nicht unterschreiten. - Wird der Verstärker mit zu niedrigen Lautsprecher-Impedanzen betrieben oder falsch bedient, kann dieses zu ernsthaften Schäden am gesamten Soundsystem führen. - Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der Masse des Fahrzeugchassis oder mit der +12 V Stromversorgung. Dies würde erhebliche Schäden verursachen. Wird der Verstärker mit zu niedrigen Lautsprecher-Impedanzen betrieben oder falsch bedient, kann dieses zu ernsthaften Schäden am gesamten Soundsystem führen und die Garantieleistung könnte hierbei erlischen. BEDIENELEMENTE Drehen Sie den Eingangspegelregler (INPUT LEVEL, Abb. 1, 3) am Verstärker gegen den Uhrzeigersinn auf die MIN. Position. Drehen Sie dann den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Drehen Sie nun wieder langsam den Eingangspegelregler (INPUT LEVEL, Abb. 1, 3) am Verstärker im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören, dann wieder ein Stück zurück, bis keine Verzerrungen mehr hörbar sind. EINGANGSEMPFINDLICHKEIT Stellen Sie am Regler (LPF, Abb.1, 8) die gewünschte Trennfrequenz ein. Somit werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser. REGELBARER TIEFPASSFILTER Der Subsonicfilter dient dazu, zu tiefe Frequenzen aus dem Audiosignal zu filtern und um damit ein ungewünschtes Wummern des Subwoofers zu vermeiden. Stellen Sie am Regler (SUBSONIC, Abb.1, 7) die gewünschte Trennfrequenz ein. Somit werden nur die Frequenzen oberhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger. REGELBARER SUBSONICFILTER Der Hochpegeleingang (HIGH LEVEL INPUT, Abb. 1, 2) dient zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden HIGH LEVEL INPUT- Steckers wie unten beschrieben. ACHTUNG: Benutzen Sie niemals den Hochpegeleingang und Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. Die Lautsprecherkabel des HIGH LEVEL INPUT-Steckers dürfen keinesfalls Verbindung zur Masse (GND) haben. HOCHPEGELEINGANG Der Verstärker erkennt bei einem am Hochpegeleingang (HIGH LEVEL INPUT, Abb. 1, 2) anliegenden Hochpegelsignal beim Einschalten des Steuergerätes durch einen sogenannten ”DC Offset” einen Spannungsanstieg auf 6 Volt und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung (REM, Abb. 2, 2) ist in diesem Falle ohne Funktion und muss nicht belegt werden. Hinweis: Die Automatische Einschaltfunktion (AUTO TURN ON) funktioniert prinzipiell mit 90% aller Steuergeräte, da diese ”High Power”-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion (AUTO TURN ON) nicht genutzt werden. AUTOMATISCHE EINSCHALTFUNKTION

DEU STROMANSCHLÜSSE UND EINSCHALTLEITUNG (ABB. 2) (1) Anschlussklemme +12 V für Pluspol-Anschluss an der Fahrzeugbatterie (2) Anschlussklemme REM für die Einschaltleitung (3) Anschlussklemme GND für den Massepunkt (4) Fahrzeugbatterie (5) Kabelsicherung (nicht im Lieferumfang enthalten und zwingend erforderlich) (6) Einschaltleitung vom Steuergerät oder der elektrischen Antenne (7) Betriebs-LED / Schutzschaltungs-LED

1-KANAL-BETRIEB MONO (ABB. 3) MIT 1 SUBWOOFER

(1) Zum Steuergerät, Audiosignal-Ausgang links oder SUB OUT (2) Zum Steuergerät, Audiosignal-Ausgang rechts oder SUB OUT (3) Stereo Audiosignal-Hochpegeleingänge für die Lautsprecherausgänge vom Steuergerät (4) Remote Kabel-Bassfernbedienung zur Regelung des Basspegels vom Fahrersitz aus (5) Subwoofer (1-8 Ohm) HINWEIS: (1 & 2) dürfen nicht gleichzeitig mit (3) betrieben werden. ABBILDUNGEN (S. 28-29) Die LED (POWER, Abb. 2, 7) leuchtet auf, wenn das Gerät betriebsbereit ist. Die LED (PROTECT, Abb. 2, 7) leuchtet auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss bzw. eine zu geringe Impedanz an den Lautsprecheranschlüssen anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus und sollte nach Behebung des Problems wieder funktionieren. SCHUTZSCHALTUNG ANSCHLÜSSE UND BEDIENELEMENTE (ABB. 1) (1) Stereo Audiosignal-Cincheingänge vom Steuergerät (2) Stereo Audiosignal-Hochpegeleingänge für die Lautsprecherausgänge vom Steuergerät (3) Eingangspegelregler (4) Regler für die Phasenverschiebung (5) Regler für die Bassanhebung (6) Remote-Anschluß für die beiliegende Kabelbassfernbedienung (7) Regler für den Subsonicfilter (8) Regler für den Tiefpassfilter Mit dem Regler (BASS BOOST, Abb.1, 5) können Sie die gewünschte Anhebung des Basspegels einstellen. Der Regelbereich liegt zwischen 0 und 12 dB. Achtung: Benutzen Sie die Bassanhebung mit Bedacht. Eine zu hoch eingestellte Bassanhebung könnte Ihren Subwoofer dauerhaft beschädigen. REGELBARER BASS-BOOST Mit dem Regler (PHASE, Abb. 1, 4) kann die Phasenlage zwischen 0° und 180° eingestellt werden um das Ausgangssignal an die Fahrzeugakustik anzupassen. PHASEN-REGLER7 DEU FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER-LED aufleuchtet. Leuchtet die POWER-LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

1. Die externe Sicherung am Verstärker überprüfen und nach Bedarf ersetzen.

2. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.

3. Überprüfen Sie, ob am +12V Anschluss und der Einschaltleitung 12 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Stereosystem und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen. Verfahren 2: Die PROTECT-LED leuchtet auf. 1. Falls PROTECT aufleuchtet, bedeutet dies, dass möglicherweise ein Kurzschluss in den Lautsprecheranschlüssen vorliegt. Überprüfen Sie, ob die Lautsprecher ordnungsgemäß angeschlossen sind. Benutzen Sie einen Multimeter, um mögliche Kurzschlüsse in der Lautsprecherverkabelung zu finden. Eine zu niedrige Lautsprecherimpedanz kann ebenfalls dazu führen, dass die PROTECT-LED aufleuchtet. 2. Leuchtet die PROTECT-LED aufgrund Überhitzung auf, sollte die Lautsprecherimpendanz überprüft und ggf. neu verkabelt werden. Dies kann auch ein Zeichen dafür sein, dass der Verstärker auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um den Verstärker herum vorhanden ist. Dann sollten Sie das System ausschalten und den Verstärker abkühlen lassen. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist der Verstärker möglicherweise defekt. Verfahren 3: Den Verstärker auf Audioleistung überprüfen. 1. Stellen Sie sicher, dass ein Audiosignal am Verstärker anliegt. Überprüfen Sie das Kabel und die Stecker auf Knicke, Beschädigungen und Spleiße. Die RCA/Cinch-Eingänge bei eingeschaltetem Stereosystem auf Wechselspannung überprüfen. Nach Bedarf reparieren bzw.ersetzen. Verfahren 4: Prüfen ob beim Anstellen des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererät anschließen. ODER

1. Eine andere +12 V Quelle für die Einschaltleitung des Verstärkers (z.B. direkt an der Batterie) verwenden.

2. Falls das Geräusch dann eliminiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

Verfahren 5: Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER 2. Alle elektrischen Komponenten zwischen dem Stereogerät und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs. ODER 3. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prüfen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist. ODER

4. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER 5. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prüfen lassen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.8 ENG GTO1750 1 x 300 W @ 4 Ohms 1 x 500 W @ 2 Ohms 1 x 750 W @ 1 Ohms 1 x 600 W @ 4 Ohms 1 x 1000 W @ 2 Ohms 1 x 1500 W @ 1 Ohms 1 – 8 Ohms 10 – 250 Hz (-3 dB) < 0,2 % (100 Hz) > 90 dB 6 – 0,2 V RCA 20 kOhms, High Level 2.2KOhms 30 – 250 Hz @ 24 dB/Octave 10 – 50 Hz @ 12 dB/Octave 0 – 12 dB @ 45 Hz
