MANUAL DE USUARIO WX531L.X WORX

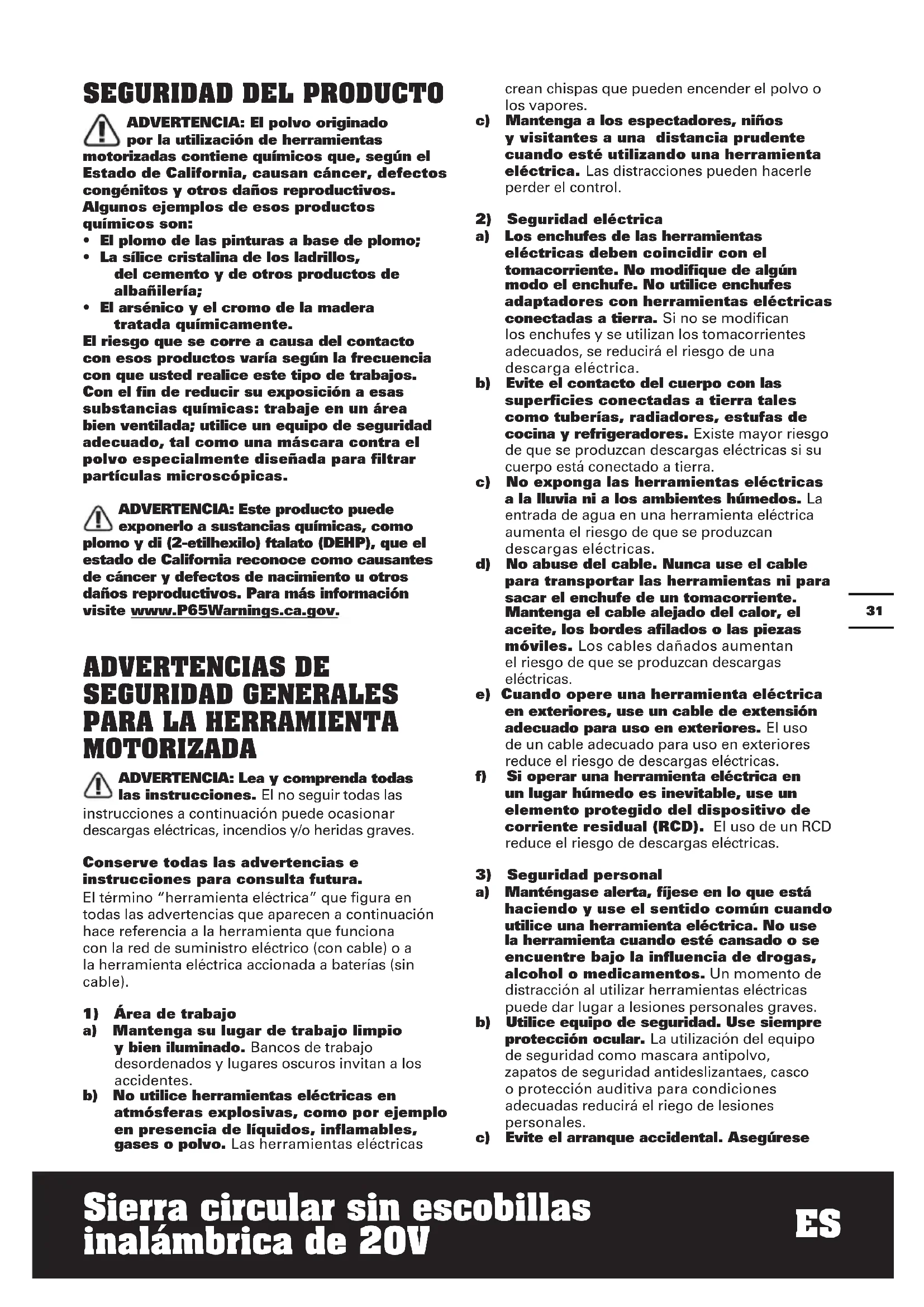

ADVERTENCIA: El polvo originado por la utilización de herramientas motorizadas contiene químicos que, según el Estado de California, causan cáncer, defectos congénitos y otros daños reproductivos. Algunos ejemplos de esos productos químicos son:

• El plomo de las pinturas a base de plomo;

• La sílice cristalina de los ladrillos, del cemento y de otros productos de albañilería;

• El arsénico y el cromo de la madera tratada químicamente. El riesgo que se corre a causa del contacto con esos productos varía según la frecuencia con que usted realice este tipo de trabajos. Con el fin de reducir su exposición a esas substancias químicas: trabaje en un área bien ventilada; utilice un equipo de seguridad adecuado, tal como una máscara contra el polvo especialmente diseñada para filtrar partículas microscópicas. ADVERTENCIA: Este producto puede exponerlo a sustancias químicas, como plomo y di (2-etilhexilo) ftalato (DEHP), que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para más información visite www.P65Warnings.ca.gov. ADVERTENCIAS DE SEGURIDAD GENERALES

MOTORIZADA ADVERTENCIA: Lea y comprenda todas las instrucciones. El no seguir todas las instrucciones a continuación puede ocasionar descargas eléctricas, incendios y/o heridas graves. Conserve todas las advertencias e instrucciones para consulta futura. El término “herramienta eléctrica” que figura en todas las advertencias que aparecen a continuación hace referencia a la herramienta que funciona con la red de suministro eléctrico (con cable) o a la herramienta eléctrica accionada a baterías (sin cable).

a) Mantenga su lugar de trabajo limpio y bien iluminado. Bancos de trabajo desordenados y lugares oscuros invitan a los accidentes. b) No utilice herramientas eléctricas en atmósferas explosivas, como por ejemplo en presencia de líquidos, inflamables, gases o polvo. Las herramientas eléctricas crean chispas que pueden encender el polvo o los vapores. c) Mantenga a los espectadores, niños y visitantes a una distancia prudente cuando esté utilizando una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas deben coincidir con el tomacorriente. No modifique de algún modo el enchufe. No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra. Si no se modifican los enchufes y se utilizan los tomacorrientes adecuados, se reducirá el riesgo de una descarga eléctrica. b) Evite el contacto del cuerpo con las superficies conectadas a tierra tales como tuberías, radiadores, estufas de cocina y refrigeradores. Existe mayor riesgo de que se produzcan descargas eléctricas si su cuerpo está conectado a tierra. c) No exponga las herramientas eléctricas a la lluvia ni a los ambientes húmedos. La entrada de agua en una herramienta eléctrica aumenta el riesgo de que se produzcan descargas eléctricas. d) No abuse del cable. Nunca use el cable para transportar las herramientas ni para sacar el enchufe de un tomacorriente. Mantenga el cable alejado del calor, el aceite, los bordes afilados o las piezas móviles. Los cables dañados aumentan el riesgo de que se produzcan descargas eléctricas. e) Cuando opere una herramienta eléctrica en exteriores, use un cable de extensión adecuado para uso en exteriores. El uso de un cable adecuado para uso en exteriores reduce el riesgo de descargas eléctricas. f) Si operar una herramienta eléctrica en un lugar húmedo es inevitable, use un elemento protegido del dispositivo de corriente residual (RCD). El uso de un RCD reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Manténgase alerta, fíjese en lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use la herramienta cuando esté cansado o se encuentre bajo la influencia de drogas, alcohol o medicamentos. Un momento de distracción al utilizar herramientas eléctricas puede dar lugar a lesiones personales graves. b) Utilice equipo de seguridad. Use siempre protección ocular. La utilización del equipo de seguridad como mascara antipolvo, zapatos de seguridad antideslizantaes, casco o protección auditiva para condiciones adecuadas reducirá el riego de lesiones personales. c) Evite el arranque accidental. Asegúrese32

Sierra circular sin escobillas inalámbrica de 20V de que el interruptor esté en la posición de trabado o de apagado antes de instalar el paquete de baterías. Transportar herramientas con el dedo en el interruptor o instalar el paquete de batería cuando el interruptor está encendido invitan a los accidentes. d) Retire las llaves o claves de ajuste antes de encender la herramienta. Una llave o clave de ajuste dejada en una parte giratoria de la herramienta puede causar una lesión personal. e) No intente alcanzar demasiado lejos. Mantenga un apoyo de los pies y un equilibrio adecuados en todo momento. El apoyo de los pies y el equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas. f) Vístase apropiadamente. No se ponga ropa holgada ni joyas. Mantenga su cabello, ropa y guantes alejados de las piezas móviles. La ropa holgada, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se proporcionan dispositivos para la extracción y recolección de polvo, asegúrese que estos estén conectados y utilizados correctamente. El uso de estos dispositivos puede reducir peligros relacionados con el polvo. h) No permita que la familiaridad obtenida a partir del uso frecuente de otras herramientas le permita volverse complaciente e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4) Uso y cuidado de la herramienta

a) No fuerce la herramienta. Emplee la herramienta correcta para la aplicación que desea. La herramienta correcta hará el trabajo mejor y con más seguridad a la capacidad nominal para la que está diseñada. b) No utilice la herramienta si el interruptor no la enciende o apaga. Toda herramienta que no se pueda controlar con el interruptor es peligrosa y debe ser reparada. c) Desconecte la batería de la herramienta o ponga el interruptor en la posición de trabado o de apagado antes de hacer cualquier ajuste, cambio de accesorios o guardar la herramienta. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta accidentalmente. d) Guarde las herramientas que no esté usando fuera del alcance de los niños y otras personas no capacitadas. Las herramientas son peligrosas en las manos de los usuarios no capacitados. e) Mantenga las herramientas con cuidado. Compruebe la desalineación o el atasco de las piezas móviles, la ruptura de piezas y cualquier otra situación que pueda afectar el funcionamiento de las herramientas. Si la herramienta está dañada, hágala arreglar antes de usarla. Muchos accidentes son causados por herramientas mantenidas deficientemente. f) Conserve las herramientas de corte afiladas y limpias. Las herramientas mantenidas adecuadamente, con bordes de corte afilados, tienen menos probabilidades de atascarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, accesorios, brocas de la herramienta, etc. de acuerdo con estas instrucciones y de la manera adecuada para el tipo de herramienta eléctrica, teniendo en cuenta las condiciones de trabajo y el trabajo que se realizará. La utilización de la herramienta eléctrica para operaciones diferentes de aquellas para las que se encuentra diseñada podría dar lugar a una situación peligrosa. h) Mantenga las manijas y las superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbaladizas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

5) Utilización y cuidado de la herramienta

accionada a baterías a) Una herramienta accionada a baterías que tenga baterías integradas o un paquete de baterías separado se debe recargar solamente con el cargador especificado para la batería. Un cargador que puede ser adecuado para un tipo de batería puede crear un peligro de incendio cuando se usa con otra batería. b) Utilice la herramienta accionada a baterías solamente con el paquete de baterías designado específicamente. El uso de cualquier otra batería puede crear un peligro de incendio. c) Cuando el paquete de baterias no se usa, manténgalo alejado de otros objetos metálicos como: sujetapapeles, monedas, clavos, tornillos u otros pequeños objetos de metal capaces de hacer una conexión entre los terminales. El cortocircuito de los terminales de una batería puede causar chispas, quemaduras o incendio. d) Bajo condiciones abusivas, la batería puede expulsar líquido; evite el contacto. Si ocurre un contacto accidental, enjuagar con agua. Si el líquido entra en contacto con los ojos, busque ayuda médica. El líquido expulsado por la batería puede causar irritación o quemaduras. e) No use un paquete de batería o una herramienta que esté dañada o modificada. Las baterías dañadas o modificadas pueden presentar un comportamiento imprevisto que resulte en incendios, explosión o riesgo de lesiones.33

Sierra circular sin escobillas inalámbrica de 20V f) No exponga un paquete de batería o herramienta a fuego o temperatura excesiva. La exposición a fuego o temperatura mayor a 265°F pueden causar una explosión. g) Siga todas las instrucciones de carga y no cargue el paquete de batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o en temperaturas fuera del rango especificado pueden dañar la batería e incrementar el riesgo de incendio.

a) La herramienta debe ser reparada por una persona calificada de servicio técnico y se deben utilizar partes de reemplazo idénticas. Esto asegurará el mantenimiento de la seguridad de la herramienta eléctrica. b) Nunca dé servicio a paquetes de batería dañados. El servicio de paquetes de batería sólo debe ser realizado por el fabricante o proveedores de servicio autorizados. INSTRUCCIONES DE

SEGURIDAD PARA TODAS

a) ADVERTENCIA: Mantenga las manos alejadas del área de corte y la cuchilla. Mantenga la segunda mano en el mango auxiliar o en la caja del motor. Si utiliza ambas manos para sostener la sierra, no podrá cortar con la cuchilla. b) No utilice la herramienta sobre la pieza de trabajo por la parte inferior. La protección no le protegerá de la cuchilla bajo la pieza de trabajo. c) Ajuste la profundidad de corte al grosor de la pieza de trabajo. Menos de un diente completo de la hoja debe ser visible por debajo de la pieza de trabajo. d) Nunca sostenga la pieza a cortar en sus manos o sobre su pierna. Asegure la pieza de trabajo sobre una plataforma estable. Es importante apoyar correctamente la pieza de trabajo para reducir al mínimo la exposición del cuerpo, el atascamiento de la hoja o la pérdida de control. e) Sujete la herramienta por las superficies de agarre aisladas cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable. El contacto con un cable que tenga corriente hará que ésta pase a las partes metálicas descubiertas de la herramienta y que el operador reciba descargas eléctricas. f) Cuando haga cortes longitudinales siempre use una guía de corte o guía de borde recto. Esto mejora la exactitud del corte y reduce el riesgo de atascamiento de la hoja. g) Siempre utilice hojas con orificios de eje del tamaño y forma correctos (diamante contra redondo). Las hojas que no se corresponden con los dispositivos de la caja, funcionarán de modo excéntrico, causando pérdida de control. h) Nunca emplee tornillos o arandelas de hoja incorrectos o dañados. Las arandelas y los tornillos de la hoja fueron diseñados especialmente para su sierra, para funcionamiento y seguridad óptimos de la operación.

MÁS INSTRUCCIONES DE

SEGURIDAD PARA TODAS

LAS SIERRAS Causas y prevención del operador contra el contragolpe — El contragolpe es una reacción repentina a hojas de sierra pellizcadas, atascadas o mal alineadas, causando que una sierra sin control salte por encima de la pieza de trabajo hacia el operador; — Cuando la hoja es pellizcada o atascada firmemente por la muesca, se atora y la reacción del motor conduce la unidad rápidamente hacia el operador; — Si la hoja se tuerce o está mal alineada durante el corte, los dientes del extremo trasero pueden incrustarse en la superficie superior de la madera haciéndola saltar de la muesca y proyectarse hacia el operador. El contragolpe es el resultado del uso incorrecto de la sierra y/o de procedimientos o condiciones de funcionamiento incorrectos y puede ser evitado tomando precauciones apropiadas según se describe a continuación. a) Mantenga una empuñadura firme sobre la sierra y coloque sus brazos para resistir las fuerzas del contragolpe. Coloque su cuerpo a cualquier lado de la hoja, pero no alineado con la hoja. El contragolpe podría hacer que la sierra salte al revés, pero las fuerzas del contragolpe pueden ser controladas por el operador si se toman las precauciones apropiadas. b) Cuando la hoja se atasca o cuando se interrumpe un corte por cualquier razón, suelte el gatillo y sostenga la sierra en el material sin moverla hasta que la hoja se haya detenido completamente. Nunca trate de sacar la sierra de la pieza de trabajo o tire de la sierra al revés mientras la hoja esté en movimiento, ya que podría ocurrir un contragolpe. Investigue y tome acciones correctivas para eliminar la causa del atascamiento de la hoja.34

Sierra circular sin escobillas inalámbrica de 20V c) Al reiniciar el trabajo sobre la pieza correspondiente, centre la hoja de sierra en la muesca y compruebe que los dientes de la sierra no estén incrustados en el material. Si la hoja de sierra está atascada, cuando se enciende nuevamente la sierra puede saltar o producir un contragolpe desde la pieza de trabajo. d) Fije paneles grandes para reducir al mínimo el riesgo de que la hoja pellizque o provoque un contragolpe. Los paneles grandes tienden a ceder bajo su propio peso. Los soportes deben ser colocados debajo del panel a ambos lados, cerca de la línea de corte y del borde del panel. e) No utilice hojas desafiladas o dañadas. Las hojas con dientes desafilados o colocados incorrectamente producen una muesca estrecha causando fricción excesiva, atascamiento de la hoja y contragolpe. f) Las palancas de traba de profundidad y de inclinación de la hoja deben estar ajustadas y aseguradas antes de efectuar un corte. Si el ajuste de la hoja cambia durante el corte, puede causar atascamiento y contragolpe. g) Tenga cuidado adicional al hacer cortes mediante paredes y otros lugares ciegos. La hoja que sobresale puede cortar objetos capaces de causar un contragolpe. INSTRUCCIONES DE

SEGURIDAD PARA SU SIERRA

FUNCIÓN DE LA GUARDA

a) Verifique que la cubierta de seguridad cierre correctamente antes de cada uso. No accione la sierra si la cubierta de seguridad no se mueve libremente ni se cierra inmediatamente. Nunca ate o fije con abrazaderas la cubierta en la posición abierta. Si la sierra se cae accidentalmente, la cubierta puede doblarse. Cerciórese de que se mueva libremente y que no toque la hoja u otras partes en todos los ángulos y profundidades de corte. b) Compruebe el funcionamiento del resorte de la cubierta. Si la cubierta y el resorte no están funcionando correctamente, deben ser reparados antes del uso. La cubierta puede funcionar lentamente debido a piezas dañadas, depósitos gomosos o acumulación de desechos. c) Asegúrese que la placa base de la sierra no cambie mientras realiza el “corte de rectificación” cuando el ajuste del bisel de la hoja no esté a 90°. El movimiento a los lados de la hoja causará adhesión y probablemente retroceso. d) Siempre verifique que la cubierta esté cubriendo la hoja antes de colocar la sierra sobre el banco o el piso. Una hoja desprotegida o que resbala hará que la sierra vaya al revés, cortando lo que esté en su trayectoria. Tome nota del tiempo que tarda la hoja en detenerse una vez que suelte el gatillo.

1. Sólo use cuchillas de sierra recomendadas en

2. No utilice ningún tipo de ruedas abrasivas.

3. Utilice sólo el diámetro(s) de hoja según las

utilizarse para el material a cortar.

5. Sólo use cuchillas de sierra que estén

marcadas con una velocidad igual o mayor a la velocidad marcada en la herramienta. ADVERTENCIAS DE

SEGURIDAD DE MÁQUINA DE

CORTE a) La guarda proporcionada con la herramienta debe acoplarse fijamente a la herramienta de potencia y colocarse para máxima seguridad, para que se exponga la menor cantidad de disco hacia el operador. Colóquese usted y a los demás alejados del plano del disco giratorio. La guarda ayuda a proteger al operador de fragmentos de disco roto y del contacto accidental con el disco. b) Use discos de corte reforzado o de diamante para su herramienta de potencia. El hecho de que un accesorio se pueda acoplar a su herramienta de potencia, no garantiza una operación segura. c) La velocidad especificada del accesorio deberá ser al menos igual que la velocidad máxima indicada en la herramienta motorizada. Los accesorios que funcionen a una velocidad más rápida que la velocidad máxima de la herramienta motorizada podrían desprenderse. d) Los discos deben usarse únicamente para las aplicaciones recomendadas. Por ejemplo: no desbaste con el lado del disco de corte. Los discos de corte abrasivos están destinados para desbaste periférico, los esfuerzos laterales aplicados a estos discos pueden ocasionar que se despedacen. e) Siempre use bridas de disco no dañadas que sean del diámetro correcto para su35

Sierra circular sin escobillas inalámbrica de 20V disco seleccionado. Las bridas de disco adecuadas dan soporte al disco reduciendo así la posibilidad de ruptura del disco. f) No use discos reforzados desgastados de herramientas de potencia más grandes. Los discos destinados para herramientas de potencia más grandes no son adecuados para las velocidades más altas de una herramienta más pequeña y pueden estallar. g) El diámetro externo y el espesor del accesorio deberán estar dentro de la clasificación de capacidad de la herramienta motorizada. No es posible controlar de forma correcta los accesorios del tamaño incorrecto. h) El tamaño del eje de los discos y bridas deben encajar correctamente en el husillo de la herramienta de potencia. Los accesorios con orificios de árbol que no coincidan con el soporte de montaje de la herramienta motorizada perderán estabilidad, vibrarán de forma excesiva y podrían causar una pérdida de control.

i) No use discos dañados. Antes de

cada uso, revise que los discos no estén astillados ni con fisuras. Si la herramienta de potencia o disco cae al suelo, revise que no haya daños o instale un disco que no esté dañado. Después de revisar e instalar el disco, colóquese usted y a los demás alejados del plano del disco giratorio y opere la herramienta de potencia a velocidad máxima sin carga durante un minuto. Los discos dañados generalmente se despedazan durante este periodo de prueba. j) Utilice un equipo de protección personal. En función de la aplicación, utilice un protector facial, guantes de seguridad o anteojos de seguridad. Según sea apropiado, utilice una máscara antipolvo, protectores auditivos, guantes y un delante capaz de detener a los fragmentos abrasivos pequeños o fragmentos de piezas de trabajo. La máscara antipolvo o la máscara respiratoria debe filtrar las partículas generadas por las operaciones. La exposición prolongada a sonidos de alta intensidad puede causar una pérdida de la audición. k) Mantenga a las personas que están alrededor a una distancia segura del área de trabajo. Cualquier persona que ingrese en el área de trabajo deberá utilizar el equipo de protección personal. Los fragmentos de las piezas de trabajo o de los accesorios dañados podrían expulsarse desde la herramienta motorizada y causar una lesión más allá del área cercana a la operación. l) Sostenga la herramienta motorizada desde las superficies de empuñadora aisladas sólo, cuando se realiza una operación en la cual el accesorio de corte podría entrar en contacto con un cable oculto o con el propio cable de la herramienta motorizada. El contacto del accesorio de corte con un hilo “conductor” podría hacer que las partes metálicas expuestas actúen como conductores y causen una descarga eléctrica al operador. m) Coloque el cable alejado del accesorio giratorio. Si pierde el control, el cable podría cortarse o enredarse, y su mano o brazo podría ser jalado hacia el accesorio giratorio. n) Nunca apoye la herramienta motorizada hasta que el accesorio no se haya detenido por completo. El accesorio giratorio podría entrar en contacto con la superficie y causar una pérdida de control de la herramienta motorizada. o) No encienda la herramienta motorizada mientras la transporta a su lado. Un contacto accidental con el accesorio giratorio podría causar un enredo en su ropa y jalar el accesorio hacia su cuerpo. p) Limpie periódicamente las ranuras de ventilación de la herramienta motorizada. El ventilador del motor absorberá el polvo hacia la parte interna de la cubierta, y una acumulación excesiva de metal con polvo podría causar peligros eléctricos. q) No utilice la herramienta motorizada cerca de materiales inflamables. Las chipas podrían incendiar dichos materiales. r) No utilice accesorios que requieren líquidos refrigerantes. La utilización de agua u otros líquidos refrigerantes podría causar una electrocución o descarga eléctrica. INSTRUCCIONES DE SEGURIDAD ADICIONALES

REPULSIONES Y ADVERTENCIAS

RELACIONADAS El contragolpe es una reacción repentina a un disco giratorio apretado o atorado. El apriete o atoramiento ocasiona una rápida pérdida de estabilidad del disco giratorio la cual a su vez ocasiona que la herramienta de potencia descontrolada sea empujada en la dirección opuesta a la rotación del disco en el punto de atoramiento. Por ejemplo, si una rueda abrasiva está atorada en la pieza de trabajo, el borde de la rueda que está ingresando en el punto de atoramiento podría atravesar la superficie del material, lo que causará una expulsión o repulsión de la rueda. La rueda podría expulsarse hacia o lejos del operador, en función del movimiento de la rueda en el momento del atoramiento. Las ruedas abrasivas también podrían desintegrarse en estas condiciones. La repulsión es resultado de una utilización36

Sierra circular sin escobillas inalámbrica de 20V incorrecta de la herramienta motorizada o de procedimientos o condiciones de funcionamiento incorrectas. Se pueden evitar estas situaciones tomando las precauciones adecuadas que se describen a continuación. a) Mantenga una empuñadura firme de la herramienta motorizada y coloque el cuerpo y brazo para resistir las fuerzas de las repulsiones. Utilice siempre el mango auxiliar, si está disponible, para lograr el máximo control de las repulsiones y de las reacciones de torque durante el arranque. El operador puede controlar las reacciones de torque y las fuerzas de repulsión si se toman las precauciones correctas. b) Nunca coloque las manos cerca del accesorio giratorio. El accesorio podría causar una repulsión hacia las manos. c) No coloque el cuerpo en el área donde se moverá la herramienta motorizada si ocurre una repulsión. La repulsión impulsará la herramienta motorizada en la dirección opuesta al movimiento de la rueda en el momento del atascamiento. d) Tenga especial cuidado al trabajar en esquinas, bordes filosos, etcétera. Evite hacer rebotar o atorar el accesorio. Las esquinas, los bordes filosos y el rebote tienden a atascar el accesorio y causar una pérdida de control o repulsión. e) No instale una hoja de labrado de madera u hoja de sierra dentada en la sierra de cadena. Dichas hojas crean fuerzas de retroceso y pérdidas de control. f) No “atore” la rueda de corte ni aplique presión excesiva. No intente realizar un corte de profundidad excesiva. Al forzar en exceso la rueda, se aumenta la carga y la posibilidad de que la rueda se atasque o tuerza durante el corte. Además, podría ocurrir una repulsión o daño de la rueda. g) Cuando la rueda se atasca o cuando se interrumpe un corte por alguna razón, apague la herramienta y sosténgala sin moverla hasta que la rueda se detenga por completo. Nunca intente extraer una rueda de corte desde el corte cuando la rueda está en movimiento. De lo contrario, ocurrirá una repulsión. Investigue y tome las acciones para corregir el problema a fin de eliminar la causa del atascamiento de la rueda. h) No vuelva a iniciar la operación de corte sobre la pieza de trabajo. Espere a que la rueda alcance su velocidad máxima y luego vuelva a ingresar en el corte de forma cuidadosa. La pueda podría atascarse, elevarse o causar una repulsión si se vuelve a iniciar la operación de corte con la herramienta motorizada sobre la pieza de trabajo.

i) Coloque apoyos en los paneles o en

cualquier pieza de trabajo de gran tamaño para minimizar el riesgo de un atoramiento de la rueda o de una repulsión. Las piezas de trabajo grandes tienden a doblarse bajo su propio peso. Se deberán colocar apoyos debajo de la pieza de trabajo cerca de la línea de corte y cerca del borde de la pieza de trabajo en ambos lados de la rueda. j) Tenga sumo cuidado al realizar un “corte de cavidad” en las paredes existentes o en otras áreas ciegas. La rueda que sobresale podría cortar tuberías de agua o gas, cables eléctricos u objetos que podrían causar una repulsión.

1. Siempre use una máscara antipolvo.

ADVERTENCIAS GENERALES

DE SEGURIDAD PARA LA

BATERÍA a) No desensamble, abra o triture el paquete de batería. b) No exponga el paquete de batería a calor o fuego. Evite guardar a la luz directa del sol. c) No ponga en corto circuito el paquete de batería. No guarde el paquete de batería de forma aleatoria en una caja o cajón donde puedan ponerse en corto circuito entre sí o ponerse en corto circuito por otros objetos metálicos. Cuando el paquete de batería no esté en uso, manténgalo alejado de otros objetos metálicos, como sujetadores de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan establecer una conexión de una terminal a otra. El corto circuito de las terminales de la batería puede causar quemaduras o incendios. d) No retire el paquete de la batería de su empaque original hasta que se requiera para el uso. e) No someta el paquete de batería a impacto mecánico. f) En el caso de fuga de la batería, no permita que el líquido entre en contacto con la piel o los ojos. Si hay contacto, lave el área afectada con bastante agua y busque atención médica. g) Observe las marcas positiva (+) y negativa (–) en la parte posterior de la batería y el equipo para asegurar su uso correcto. h) No use ningún paquete de batería que no esté diseñado para uso con el equipo.

i) Mantenga el paquete de batería fuera del

alcance de los niños. j) Busque atención médica de inmediato si37

Sierra circular sin escobillas inalámbrica de 20V se ingiere una celda o una batería. k) Siempre adquiera el paquete de batería recomendado por el fabricante del dispositivo para el equipo. l) Mantenga el paquete de batería limpio y seco. m) Limpie las terminales del paquete de batería con una tela seca limpia su se ensucian. n) El paquete de batería se necesita cargar antes del uso. Siempre use el cargador correcto y consulte las instrucciones del fabricante o el manual del equipo para saber las instrucciones correctas de carga. o) No deje el paquete de batería en carga prolongada cuando no esté en uso. p) Después de periodos prolongados de almacenamiento, puede ser necesario cargar y descargar el paquete de batería varias veces para obtener el desempeño máximo. q) El paquete de batería proporciona su mejor desempeño cuando se opera en temperatura ambiente normal (68°F ± 9°F). r) Cuando deseche los paquetes de batería, mantenga los paquetes de batería de diferentes sistemas electromecánicos separados entre sí. s) Recargue únicamente con el cargador especificado por WorxNITRO. No use cargadores que no sean los específicamente suministrados para uso con el equipo. Un cargador que es adecuado para un tipo de paquete de batería puede crear un riesgo de incendio cuando se usa con otro paquete de batería. t) Conserve la literatura el producto original para referencia futura. u) Sólo use el paquete de batería en la aplicación para la que está diseñado.

v) Retire el paquete de batería del equipo

cuando no esté en uso. w) Deséchelo adecuadamente. SÍMBOLOS Para reducir el riesgo de lesiones, el usuario deberá leer el manual de instrucciones Advertencia Use protección auditiva Use lentes de seguridad Use máscara contra el polvo Las baterías pueden entrar al ciclo de agua si se desechan incorrectamente, lo que puede ser peligroso para el ecosistema. No deseche las baterías de desperdicio como desperdicio municipal sin clasificar No arrojar al fuego Li-I on Batería de iones de litio. La batería deberá reciclarse Asegúrese de extraer la batería antes de cambiar los accesorios Use siempre unos guantes de protección Corte Metal38

Sierra circular sin escobillas inalámbrica de 20V Aluminio Plástico Azulejo de cerámica Incorrecto Correcto Bloqueo Desbloqueo Disco de corte abrasivo Hoja HCS Hoja TCT POSITEC Inc. ha establecido una asociación con la empresa RBRC para el reciclaje de todas las baterías Positec que posean el sello RBRC- call2recycle. Para contribuir con la protección del medio ambiente, no deseche las baterías como residuos normales. Después de que haya finalizado el ciclo de vida útil de la batería, comuníquese al 1-800-822-8837 para acceder al servicio gratuito39

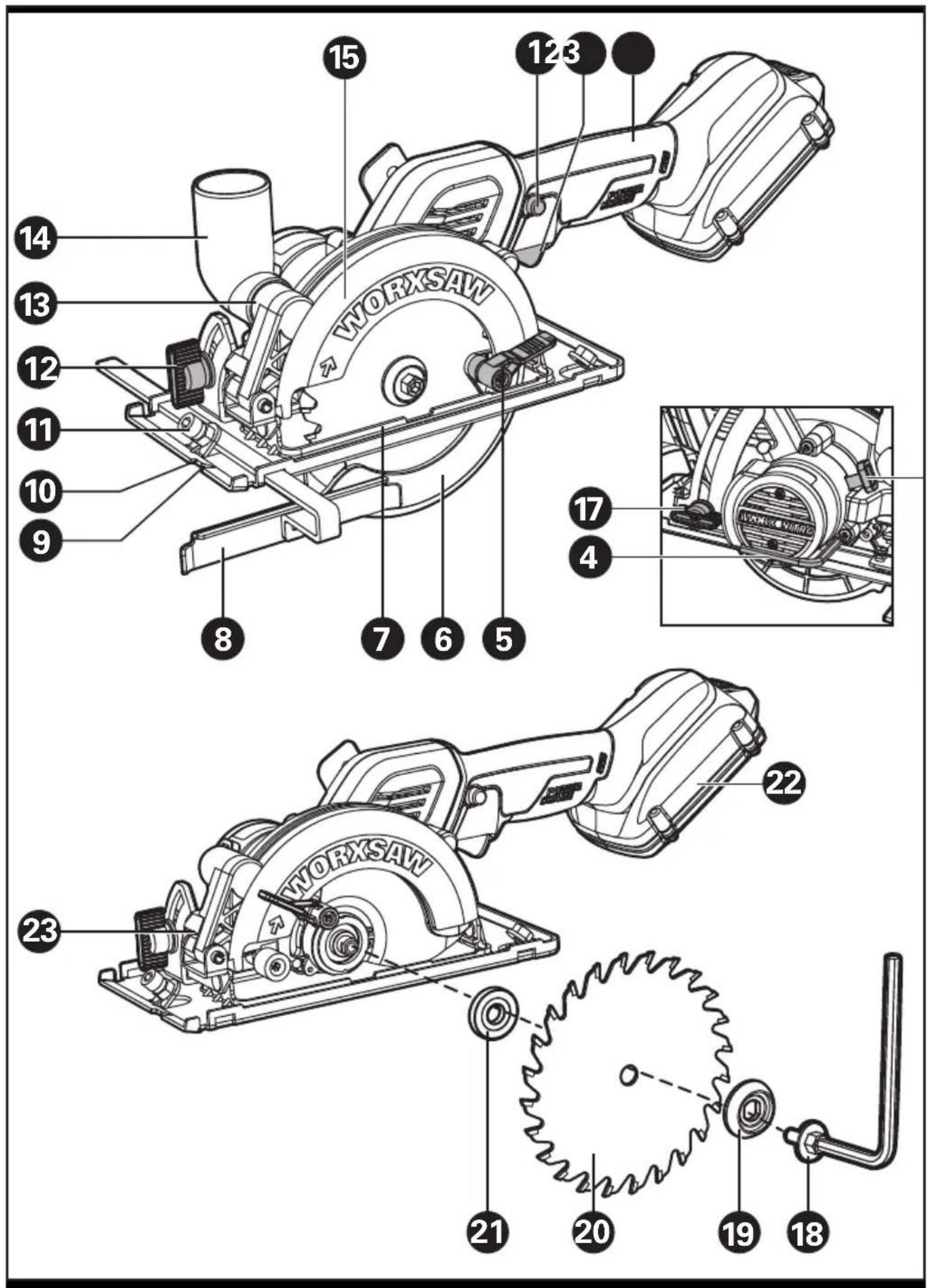

5. PALANCA DE PROTECCIÓN DE HOJA

6. PROTECCIÓN DE HOJA

13. ORIFICIO PARA EXTRACCIÓN DEL

14. ADAPTADOR DE ASPIRADORA

15. PROTECCIÓN DE HIJA SUPERIOR FIJA

16. BOTÓN DE BLOQUEO DEL EJE

• No todos los accesorios ilustrados o descritos se incluyen junto con el producto estándar.

Tipo WX531L WX531L.X (5- Designación de maquinaria, representante de Sierra) WX531L WX531L.X** Tensión 20V Max*** Velocidad nominal 6900/min Velocidad sin Carga 6900/min Diámetro de la Hoja TCT 24T(WA5043) 4-1/2 pulg. (115mm) x 3/8 pulg. (9.5mm) x 24T 4-1/2 pulg 60T HCS (WA8302) 4-1/2 pulg. (115mm) x 3/8 pulg. (9.5mm) x 60T 4-1/2 pulg Disco de corte abrasivo (WA5048) 4-1/2 pulg. (115mm) x 3/8 pulg. (9.5mm ) x 60G Capacidad de corte Profundidad de corte en 90° 1-1/2 pulg. (39mm) Profundidad de corte en 45° 1-1/8 pulg. (29mm) Capacidad de biselado 0-46° Peso (Herramienta descubierta) 3.8 lbs (1.72 kg) ** X puede ser seguido por uno o dos caracteres. Todos los modelos son iguales, excepto el número de modelo y la marca registrada. El sufijo en los modelos puede ser un número del “1” al “999” o la letra inglesa “A” a “Z” o “M1” a “M9” que significa un paquete diferente o el Varios accesorios embalados en el paquete. *** Voltaje medido sin carga de trabajo. El voltaje inicial de la batería alcanza un máximo de 20V. El voltaje nominal es 18V. Categoría Modelo Capacidad 20V Batería WA3578 4.0Ah WA3012 4.0Ah WA3525 2.0Ah WA3520 1.5Ah WA3575 2.0Ah 20V Cargador WA3881 2.0A WA3742 0.4A WA3875 2.0A Le recomendamos que compre sus accesorios en la misma tienda que le vendió la herramienta. Consulte el empaque de los accesorios para obtener más detalles. El personal de la tienda también puede ayudarle y aconsejarle.41

NOTA: Antes de usar la herramienta, lea atentamente el manual de instrucciones ENSAMBLE & FUNCIONAMIENTO

OPERACIÓN Extracción de paquete de batería Vea la Fig. A1 Cargando la Batería Vea la Fig. A2 Instalación de paquete de batería Vea la Fig. A3 Colocación y extracción de la hoja NOTA: Para bloquear o soltar el perno de la cuchilla, se debe presionar el botón de bloqueo de husillo. AADVERTENCIA: Siempre retire la batería antes de cambiar la hoja! Vea la Fig. B Interruptor de seguridad y gatillo de encendido/ apagado ADVERTENCIA: Para evitar lesiones de corte a partir de la hoja filosa, por favor no ponga sus manos alrededor de la Placa base. NOTA: Mantenga el adaptador de la suciedad conectada al dispositivo colector de suciedad cuando se use la herramienta. Vea la Fig. C Cortes al hilo fijos y cortes cruzados NOTA: La línea de corte de la cuchilla de la sierra está alineada con la marca de corte 0°. Vea la Fig. D1, D2 Guía paralela Vea la Fig. E1, E2 Ajuste de la profundidad de corte Vea la Fig. F1, F2 Ajuste del ángulo de corte NOTA: La línea de corte de la cuchilla de la sierra está alineada con la marca de corte 45°. Vea la Fig. G Corte de cavidad/émbolo Vea la Fig. H1, H2 Extracción del aserrín Vea la Fig. I

Su herramienta eléctrica no se deberá usar para cortar plásticos. La hoja se puede calentar demasiado después del uso prolongado, por favor no la toque. MANTENGA LAS HERRAMIENTAS CON CUIDADO Retire el Paquete de la batería de la herramienta antes de realizar cualquier ajuste, servicio o mantenimiento. Conserve las herramientas afiladas y limpias para que funcionen mejor y con más seguridad. Siga las instrucciones para lubricar y cambiar los accesorios. Inspeccione periódicamente los cables de las herramientas y si están dañados hágalos reparar por un centro de servicio autorizado. Su herramienta no requiere lubricación ni mantenimiento adicional. No posee piezas en su interior que puedan ser reparadas por el usuario. Nunca emplee agua o productos químicos para limpiar su herramienta. Use simplemente un paño seco. Guarde siempre su herramienta en un lugar seco. Mantenga limpias las ranuras de ventilación del motor. De forma periódica, limpie el polvo y astillas de la guarda y base para garantizar un rendimiento correcto.

PARA HERRAMIENTAS DE

BATERÍA El rango de temperatura ambiente para uso y almacenamiento de la herramienta y la batería es de

El rango de temperatura ambiente recomendado para el sistema de carga durante la carga es de

SOLUCIÓN DE PROBLEMAS

Problema Causa posible Solución posible La herramienta no arranca al utilizar el interruptor de encendido/apagado. Paquete de batería no conectado. Paquete de batería apagado. El cepillo de carbono se encuentra desgastado. Revise para asegurarse que el paquete de batería esté bien conectado en un tomacorriente que funcione. Cargando la Batería. Solicite el reemplazo del cepillo de carbono a una persona de mantenimiento calificada. La profundidad de corte es inferior a la establecida. Aserrín acumulado en la parte posterior de la base. Extraiga el aserrín. Considere conectar una aspiradora para realizar la recolección del polvo. La hoja da vueltas o se resbala. La hoja no se encuentra acoplada de forma estrecha en el eje. Extraiga la hoja y vuélvala a colocar tal como se describe en la sección Colocación y extracción de la hoja. La hoja no corta en línea recta. La hoja se encuentra desafilada. La hoja no se encuentra colocada de forma correcta. No se está guiando correctamente a la sierra. Coloque una nueva hoja afilada en la sierra. Compruebe que la hoja se encuentre colocada de forma correcta. Utilice una guía de borde. La hoja realiza un contragolpe al comenzar con un corte. Los dientes de la hoja de sierra pueden estar atorados en el material cuando se enciende. La hoja no está girando lo suficientemente rápido. Antes de volver a encender una sierra en la pieza de trabajo, centre la hoja de la sierra en línea de separación y revise que los dientes de la sierra no estén atorados en el material. Espere a que la hoja de sierra alcance la velocidad máxima antes de comenzar con la realización de un corte.Copyright © 2020, Positec. All Rights Reserved. Copyright © 2020, Positec. Tous droits réservés. © Derechos reservados 2020, Positec. Todos los derechos reservados. AR01474500 www.worx.com
