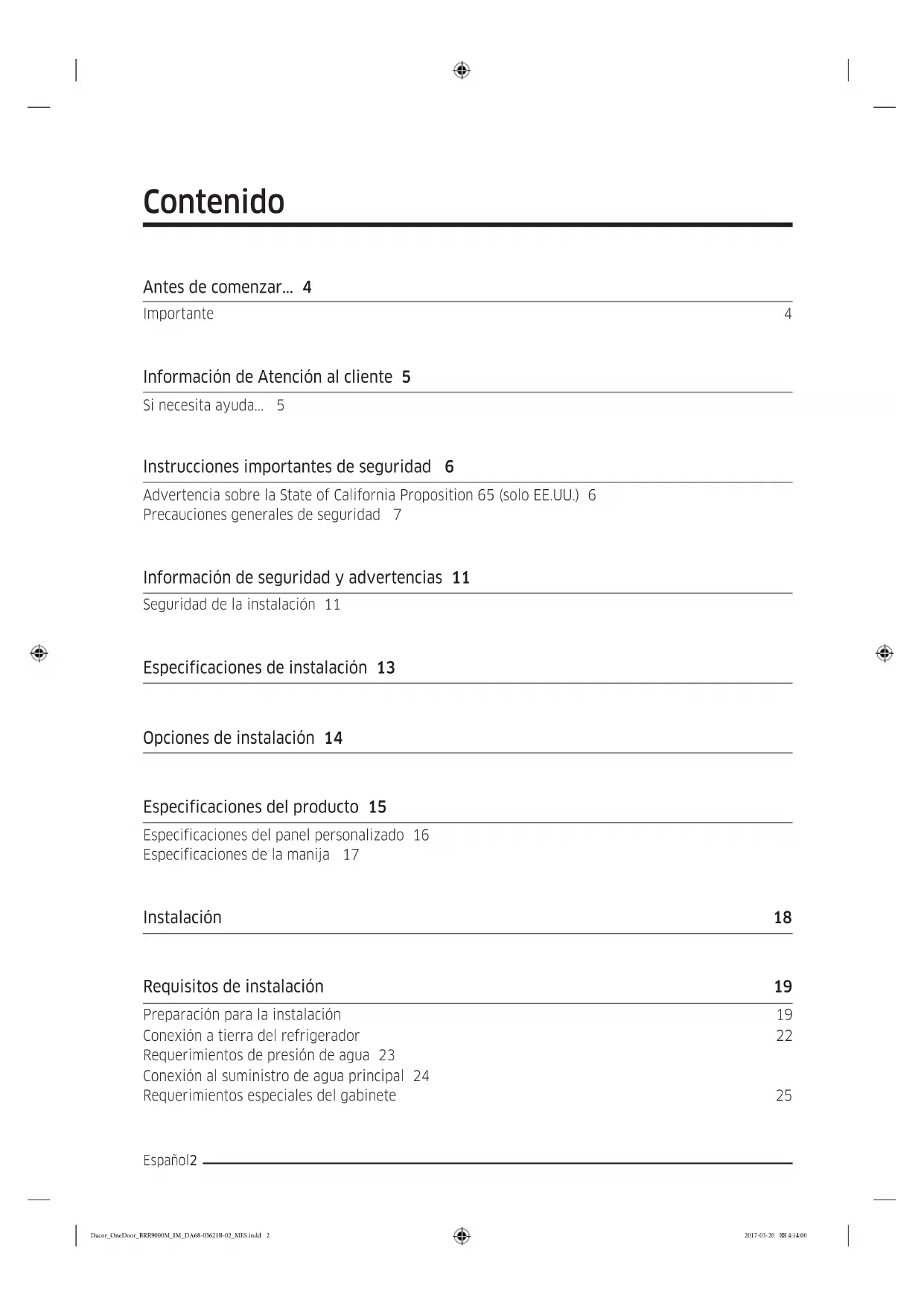

MANUAL DE USUARIO DRR36980LAP Dacor

2. Desplazar el refrigerador 27

3. Preparación para la instalación 28

4. Colocar el soporte antivuelco 28

5. Retirar la cubierta superior de la puerta, placa de protección 31

6. Instalar aislantes a cada lado del congelador o del refrigerador 34

7. Instalación lado a lado (Par) 35

8. Colocación de la cubierta superior del refrigerador 38

9. Colocar le refrigerador en su estructura 39

12. Ajustar el aislamiento del panel frontal 43

13. Colocar los soportes del panel personalizado de la puerta 43

14. Colgar un panel personalizado 45

15. Preparar el panel para el ajuste 46

16. Alinear el panel 47

17. Colocar las cubiertas interiores de la puerta 50

18. Conectar la tubería de agua 52

19. Colocar la placa de protección y el zócalo (opcional) 53

20. Colocar el borde del refrigerador 54

21. Instalar el borde de la cubierta superior 55

22. Retirar el empaque interno 55

23. Ajustar el resorte de la puerta 55

24. Ajuste del ángulo de apertura de la puerta 56

26. Lista de verificación de instalación 57

Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 3 2017-03-20 4:14:00GUARDE ESTAS INSTRUCCIONES Español4 Antes de comenzar... Importante

• El diseño general y/o los accesorios pueden diferir dependiendo del modelo. Instalador

• A fin de promover la seguridad y minimizar problemas, lea este manual detenidamente antes de iniciar la instalación. Deje este manual al usuario.

• Escriba el modelo/número de serie del electrodoméstico en este manual para referencia en caso de servicio/ mantenimiento.

• Los números de modelo/serie se encuentran en la etiqueta informativa en el compartimiento del refrigerador. Usuario

• Conserve este manual para referencia personal y para referencia de inspectores, personal de servicio, etc. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 4 2017-03-20 4:14:00GUARDE ESTAS INSTRUCCIONES Español 5 Información de Atención al cliente Si necesita ayuda... Si desea hacer alguna pregunta o tiene un problema con la instalación, comuníquese con su distribuidor de Dacor® o con el equipo de Atención al cliente de Dacor. Si su electrodoméstico Dacor se encuentra en garantía, comuníquese con Dacor Distinctive Service. Tenga el modelo/ número de serie del electrodoméstico a mano al llamar. (Estos números se encuentran en la etiqueta informativa ubicada en el marco interno de la puerta derecha del refrigerador). Dacor Distinctive Service (solo para reparaciones de electrodomésticos en garantía) Teléfono: [phone] int. 2822 (EE.UU. y Canadá) Lunes a viernes de 6:00 a.m. a 4:00 p.m. Hora del Pacífico Servicio de atención al cliente de Dacor Teléfono: [phone] int. 2813 (EE.UU. y Canadá) Lunes a viernes de 6:00 a.m. a 5:00 p.m. Hora del Pacífico Sitio web: www.dacor.com Todas las especificaciones están sujetas a cambios sin previo aviso. Dacor no asume responsabilidad alguna por los cambios en las especificaciones. © 2017 Dacor, todos los derechos reservados. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 5 2017-03-20 4:14:00GUARDE ESTAS INSTRUCCIONES Español6 Instrucciones importantes de seguridad Las instrucciones importantes de seguridad y las advertencias que aparecen en estas instrucciones no tienen por objeto cubrir todos los posibles problemas y condiciones que puedan ocurrir.Utilice el sentido común y tenga precaución al instalar, mantener u operar este o cualquier otro electrodoméstico.Siempre póngase en contacto con el equipo de servicio al cliente de Dacor por cualquier problema o condiciones que no entienda. Consulte Información de Atención al cliente. Etiquetas y símbolos de seguridad Estas alertas están destinadas a llamar la atención sobre áreas importantes en el manual.Siempre que vea estos símbolos o etiquetas, lea el mensaje atentamente antes de continuar. PELIGRO Riesgos inminentes que CAUSARÁN lesiones físicas graves o la muerte. ADVERTENCIA Riesgos o prácticas inseguras que PUEDEN causar lesiones físicas graves o la muerte. PRECAUCIÓN Riesgos o prácticas inseguras que PODRÍAN causar lesiones físicas leves o daños materiales. Advertencia sobre la State of California Proposition 65 (solo EE.UU.) ADVERTENCIA : Este producto contiene productos químicos reconocidos en el estado de California como capaces de provocar cáncer y defectos de nacimiento u otras afecciones reproductivas.Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 6 2017-03-20 4:14:00GUARDE ESTAS INSTRUCCIONES Español 7 ADVERTENCIA - Refrigerante R600a Este dispositivo contiene refrigerante de isobutano, R600a, un gas natural con alta compatibilidad ambiental. Sin embargo, también es inflamable. Sírvase cumplir con las siguientes advertencias:

• Al manipular, instalar y operar el electrodoméstico, debe evitar daños a las tuberías refrigerantes.

• Las tareas de reparación deben estar a cargo del personal de servicio autorizado por el fabricante y los componentes deberán reemplazarse por repuestos autorizados por el fabricante.

• Los productos de refrigeración contienen refrigerantes, que en virtud de la legislación federal deben retirarse antes de la disposición del producto.

• Mantenga las aberturas de ventilación del gabinete o estructura incorporada del electrodoméstico libres de obstrucciones.

• Para evitar la creación de una mezcla de gas-aire inflamable en caso de una pérdida en el circuito del refrigerante, el tamaño del lugar en el que se coloca el refrigerador depende de la cantidad de refrigerante utilizado. El lugar debe tener 35.3 pies³ por cada 8 g de refrigerante R-600a en el electrodoméstico.

• La ubicación de instalación no debe estar expuesta a la luz solar directa ni cerca de ningún electrodoméstico o fuente de calor, tales como estufas, hornos u hornillas, radiadores, etc.

• Si coloca dos productos uno junto al otro, por razones de seguridad, asegúrese de utilizar productos certificados en atmósferas de gas explosivas.

• No utilice dispositivos mecánicos ni otros medios para acelerar el proceso de descongelamiento.

• No dañe el circuito del refrigerante.

• No utilice electrodomésticos eléctricos dentro del compartimiento de almacenamiento de alimentos del electrodoméstico. Precauciones generales de seguridad PELIGRO IMPORTANTE: A fin de evitar que los niños queden encerrados o se sofoquen al desechar un electrodoméstico viejo:

• Deje los estantes en su lugar de manera tal que los niños no puedan entrar fácilmente al electrodoméstico.

• Corte las clavijas del enchufe y descártelas. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 7 2017-03-20 4:14:00GUARDE ESTAS INSTRUCCIONES Instrucciones importantes de seguridad Español8

• Corte el cable de alimentación y descártelo separado del electrodoméstico viejo. Para evitar posibles explosiones o incendios, no guarde ni utilice vapores o líquidos inflamables o explosivos (como gasolina) dentro o cerca de este o de cualquier otro electrodoméstico. También mantenga los objetos que podrían explotar, como latas de aerosol, lejos de quemadores de estufa, hornos y campanas de cocina. No almacene materiales inflamables o explosivos en gabinetes o áreas adyacentes. ADVERTENCIA IMPORTANTE: Este electrodoméstico está equipado con un enchufe eléctrico de tres clavijas con conexión a tierra para protección contra posibles riesgos de descarga eléctrica. Debe enchufarse en un tomacorriente dedicado y con conexión a tierra. En caso de que solo haya disponible un tomacorriente de dos clavijas, será responsabilidad del cliente reemplazarlo por un tomacorriente dedicado y conectado a tierra adecuadamente.

• No enrosque ni doble el cable de alimentación eléctrica del electrodoméstico.

• Nunca desenchufe el electrodoméstico jalando el cable de alimentación.

• Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente.

• Desconecte el electrodoméstico cuando no esté en uso.

• No instale, repare, modifique ni reemplace cualquier pieza del electrodoméstico a menos que así se lo recomiende específicamente en la literatura que lo acompaña.

• Un técnico de servicio calificado debe realizar todas las demás reparaciones. NO corte ni retire la tercera clavija (conexión a tierra) del cable de alimentación eléctrica. NO utilice un adaptador. NO utilice un cable de alimentación que esté pelado o dañado. NO conecte el electrodoméstico a un alargue. Mantenga el cable de alimentación alejado de superficies calientes. NOTA

• Utilice un tomacorriente con conexión a tierra.

• No se recomienda el uso de un tomacorriente con un interruptor de falla de conexión a tierra. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 8 2017-03-20 4:14:00GUARDE ESTAS INSTRUCCIONES Español 9 ADVERTENCIA Para reducir el riesgo de incendio, descarga eléctrica, lesiones graves o muerte al utilizar el electrodoméstico, siga las instrucciones básicas de seguridad, incluyendo las siguientes: Si recibe un producto dañado, comuníquese de inmediato con su distribuidor o fabricante. No instale ni utilice un electrodoméstico dañado. Asegúrese de que el electrodoméstico se haya instalado correctamente de acuerdo con estas instrucciones de instalación. Asegúrese de instalar los tomacorrientes de acuerdo con la ubicación de la fuente de alimentación. Los equipos de refrigeración y refrigerantes deben desecharse adecuadamente de manera profesional y apropiada de acuerdo con los reglamentos y la legislación local actual que protegen el medio ambiente. Esto corresponde a su viejo electrodoméstico y a su nueva unidad una vez que llega al fin de su vida útil. NO deseche el electrodoméstico en un relleno sanitario ni con desechos urbanos. Comuníquese con los centros de disposición de desechos locales para obtener información acerca de cómo desechar los residuos reciclables. Tenga cuidado al manipular, mover, utilizar o desechar el electrodoméstico a fin de evitar daños al sistema de refrigeración. No lo instale en exteriores ni en situaciones de humedad. Este electrodoméstico no ha sido diseñado para su instalación en vehículos recreativos ni embarcaciones. Mantenga los materiales de embalaje alejados de los niños. Las láminas y bolsas plásticas pueden provocar asfixia. Conecte el electrodoméstico a un circuito de 115 V, 15 A. controlado por un disyuntor o fusible. El electrodoméstico debe tener su propio circuito con conexión a tierra. No enrosque ni doble el cable de alimentación eléctrica del electrodoméstico. Nunca desenchufe el electrodoméstico jalando el cable de alimentación. Siempre sostenga el enchufe con firmeza y jale para extraerlo del tomacorriente. Desconecte el electrodoméstico cuando no esté en uso. No instale, repare, modifique ni reemplace cualquier pieza del electrodoméstico a menos que así se lo recomiende específicamente en la literatura que lo acompaña. Un técnico de servicio calificado debe realizar todas las demás reparaciones. Antes de realizar cualquier tipo de reparación, corte el suministro eléctrico en el panel del disyuntor. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 9 2017-03-20 4:14:00GUARDE ESTAS INSTRUCCIONES Instrucciones importantes de seguridad Español10 Este electrodoméstico no debe ser utilizado por personas (incluido niños) con capacidades físicas o sensoriales reducidas, o por personas que carezcan de experiencia y conocimientos, a menos que se encuentren bajo la supervisión adecuada de un responsable de su seguridad. Los niños deben estar supervisados, por su seguridad. No permita que nadie, incluso niños, se siente, pare o trepe sobre cualquier parte del electrodoméstico, incluso la puerta. Hacerlo puede provocar daños, lesiones graves o la muerte. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de reparación calificado a fin de evitar riesgos de seguridad. No utilice los controles en forma indebida. Limpie el electrodoméstico regularmente como se indica en la sección Cuidado y limpieza del Manual del usuario. Limpie el balde o cajón de hielo regularmente. Cuando el congelador esté funcionando, no toque las superficies internas de acero inoxidable con las manos mojadas o húmedas, dado que la piel puede adherirse a las superficies muy frías. No utilice ningún tipo de equipo eléctrico dentro de los compartimientos del refrigerador o congelador. No obstruya ninguna de las ventilaciones o aberturas del electrodoméstico. A fin de evitar el riesgo de que el electrodoméstico caiga de costado es obligatorio sujetarlo mediante los dos soportes antivuelco provistos. Utilice el electrodoméstico únicamente con el fin para el que ha sido diseñado: el almacenamiento de alimentos y bebidas. No ha sido diseñado para el uso comercial o industrial. Al realizar la instalación tenga cuidado de que la caja de componentes eléctricos no esté dañada por la desviación de la descarga. Abra y sostenga la manija al abrir y cerrar la puerta. Al abrir y cerrar la puerta, tenga cuidado de no poner las manos en la entrada. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 10 2017-03-20 4:14:00Español 11 Información de seguridad y advertencias Seguridad de la instalación Seguridad de la instalación y la ubicación ADVERTENCIA

• Antes de instalar el refrigerador, conéctelo a un tomacorriente y enciéndalo para asegurarse de que funcione.

• Elija un lugar alejado del calor de calentadores, calderas o la luz solar directa.

• Instale la unidad donde el aire fluya libremente y donde el refrigerador esté bien ventilado.

• Instale la unidad de modo que el aire fluya sin obstrucciones a través de la parrilla delantera. Si no se asegura la circulación del aire, esto puede interferir con el funcionamiento normal del producto.

• Ciertos animales (roedores) pueden masticar el cable de alimentación y provocar un incendio; por lo tanto, instale la unidad en un lugar donde los animales no puedan acceder.

• Si el gabinete está hecho de material blando (por ejemplo, yeso, etc.), puede tener una estructura débil y dañarse. Por lo tanto, utilice un gabinete de material robusto y resistente.

• Instale el refrigerador con un equipo de al menos 2 personas.

• Consulte las dimensiones del gabinete y prepárelo con buena circulación de aire.

• Utilice un gabinete que no se deforme debido a las emisiones de calor del producto o a la humedad por la apertura y cierre del refrigerador. NOTA Este es un refrigerador de estilo “incorporado”, lo que significa que debe ser instalado dentro de un hueco en gabinetes de cocina existentes. Antes de mover el refrigerador, despeje el camino hasta el lugar donde se instalará. Verifique todas las dimensiones del producto y el radio de inclinación con cualquier puerta, pasillo, escalera, esquina, etc., para asegurar un paso sin obstrucciones. ADVERTENCIA Peligro de caída Este electrodoméstico es relativamente pesado en su parte superior y tiende a caerse cuando no se instala en forma segura. Mantenga las puertas cerradas con cinta adhesiva hasta que el refrigerador esté en su posición final y listo para ser asegurado en su lugar. Hacen falta dos o más personas para trasladar e instalar el refrigerador. De lo contrario, podría sufrir lesiones graves o incluso la muerte. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 11 2017-03-20 4:14:01Información de seguridad y advertencias Español12 PELIGRO Riesgo de explosión Mantenga los materiales y vapores inflamables, como la gasolina, lejos del refrigerador. No hacerlo puede provocar la muerte, una explosión o un incendio. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 12 2017-03-20 4:14:01Español 13 Especificaciones de instalación ADVERTENCIA Respete todos los códigos y ordenanzas durante la planificación e instalación. Comuníquese con el departamento de mantenimiento de edificios local para obtener más información. ADVERTENCIA Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos. Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac. A menos que haya instalado un sistema de filtración en toda la casa, el cartucho de agua provisto debe instalarse de acuerdo con el Manual del usuario. APAGUE la fábrica de hielo mediante la tecla ICE (Hielo) siempre que la válvula de suministro de agua esté cerrada. La tecla ICE (Hielo) se enciende cuando la fábrica de hielo está encendida. El electrodoméstico está equipado con un sistema de iluminación con lámparas LED de alta intensidad. No mire fijo dichas lámparas cuando estén encendidas a fin de evitar daños a su visión. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 13 2017-03-20 4:14:01Español14 Opciones de instalación Existen diversas opciones de instalación. Están limitadas únicamente por el diseño de la cocina. Electrodoméstico individual OK OK X Lado a lado (Par) OK X XX Electrodomésticos individuales con partición Grosor mínimo de la partición 5/8” (16 mm)

43 7/8” (1114 mm) 49 11/16” (1261 mm) 55 5/16” (1404 mm) 61 5/16” (1556 mm) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 15 2017-03-20 4:14:02Especificaciones del producto Español16 Especificaciones del panel personalizado No supere la carga máxima que el panel personalizado puede soportar. Antes de confeccionar el panel, verifique la solidez del material del panel y la carga de los accesorios del panel. 18” 24” 30” 36” Panel personalizado Peso máximo (incluye la manija) 132 lb (60 kg) 110 lb (50 kg) 88 lb (40 kg) 66 lb (30 kg) NOTA

• Panel personalizado Peso máximo (incluye la manija) = Carga límite de bisagra (242 lb) – Peso de puerta y carga.

• El grosor del panel personalizado es de ¾” (19 mm). Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 16 2017-03-20 4:14:02Español 17 Especificaciones de la manija ManijaPanel personalizadoPuerta/cajón del electrodoméstico Instalación de la manija para unidades con paneles de puertas personalizados (Vista superior) Tornillo embutido Antes de instalar los paneles personalizados, debe instalar las manijas de la puerta/cajón. Los modelos con paneles personalizados, cuentan con la ventaja de poder seleccionar un estilo de manija de acuerdo con su gusto personal. Las manijas no se proveen con los modelos para paneles personalizados. Hay kits de manijas selectos disponibles a través de su distribuidor Dacor. Dacor no recomienda el uso de tiradores. La mayoría de los kits de manijas no incluyen los tornillos de montaje necesarios dado que la longitud varía de acuerdo con el grosor del panel. El fabricante del panel debe seleccionar y comprar los tornillos necesarios para la instalación. Las cabezas de los tornillos deben embutirse en el panel a fin de evitar interferencias durante el ajuste. Instalación de la manija provista por Dacor ADVERTENCIA Siga estas instrucciones para instalar la manija provista por Dacor. De lo contrario, la manija puede dañarse o funcionar inadecuadamente.

1. Coloque el soporte reforzado de la manija en la parte trasera del panel de la puerta y luego

coloque la manija en la parte delantera del panel de la puerta.

2. Fije los 4 tornillos en los lados superior e inferior de la manija, tal como se muestra. No los

• en un ambiente con caída de agua. El electrodoméstico es muy pesado: Refrigerador de 24” aprox. 377 Ib / 171 kg Refrigerador de 30” aprox. 472 Ib / 214 kg Refrigerador de 36” aprox. 567 Ib / 257 kg Congelador de 18” aprox. 289 Ib / 131 kg Congelador de 24” aprox. 386 Ib / 175 kg Congelador de 30” aprox. 483 Ib / 219 kg Congelador de 36” aprox. 580 Ib / 263 kg Sala de instalación El electrodoméstico debe instalarse en una habitación seca y ventilada. Instalación segura El electrodoméstico es muy pesado y tiende a caer hacia adelante cuando la puerta está abierta. No abra la puerta hasta que no haya ninguna posibilidad de que el electrodoméstico se caiga. La manera más segura de instalar el electrodoméstico es utilizar los dispositivos antivuelco provistos. Piso La superficie inferior debe estar nivelada y uniforme a fin de garantizar que el electrodoméstico esté instalado en forma segura y funcione correctamente. La superficie inferior debe estar hecha de un material duro, no flexible para cubrir el peso del electrodoméstico. Alinear el electrodoméstico A fin de garantizar que el electrodoméstico funcione correctamente, debe estar nivelado adecuadamente. Si el electrodoméstico no está nivelado, puede caer agua de la fábrica de hielo, los cubos de hielo pueden ser irregulares y es posible que las puertas no cierren correctamente. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 18 2017-03-20 4:14:02Español 19 Requisitos de instalación Preparación para la instalación Piezas de instalación del gabinete Utilizando la tabla que aparece en la siguiente página, verifique que todas las piezas de instalación estén presentes al desembalar el electrodoméstico.

A1 A2-1 A2-2 Controle las piezas de instalación al desembalar el electrodoméstico.

PIEZAS ÚNICA-INSTALACIÓN PAR-INSTALACIÓN

B PLACA DE PROTECCIÓN 1 2

C Cubierta superior del refrigerador 1 2

Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 19 2017-03-20 4:14:03Requisitos de instalación Español20 Piezas de instalación de la puerta Utilizando la tabla que aparece a continuación, verifique que todas las piezas de instalación de la puerta estén presentes al desembalar el electrodoméstico.

Controle las piezas de instalación al desembalar el electrodoméstico.

PIEZAS ÚNICA-INSTALACIÓN PAR-INSTALACIÓN

Destornillador eléctrico

Plataforma móvil para el electrodoméstico

Llave combinada 3/8” (10 mm), 1/2” (13 mm) 3/8” (10 mm), 1/2” (13 mm) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 21 2017-03-20 4:14:05Requisitos de instalación Español22 Conexión a tierra del refrigerador PRECAUCIÓN Las conexiones eléctricas y de descarga a tierra deben cumplir con las partes pertinentes del código eléctrico nacional y/u otros códigos eléctricos. Este electrodoméstico incluye un cable de alimentación con un enchufe con conexión a tierra de tres clavijas para una fuente de alimentación eléctrica de 115 Vac, 15 Amp. Enchúfelo únicamente en un tomacorriente de tres clavijas, con conexión a tierra y de 115 Vac.

BAJO NINGUNA CIRCUNSTANCIA CORTE O

QUITE LA TERCERA CLAVIJA (CONEXIÓN A TIERRA) DEL CABLE DE ALIMENTACIÓN.

NO UTILICE UN ENCHUFE ADAPTADOR

NO UTILICE UN CABLE PROLONGADOR CON

ESTE ELECTRODOMÉSTICO. ADVERTENCIA Riesgo de descarga eléctrica Enchufe a un tomacorriente de 3 clavijas exclusivo, conectado a tierra. No retire la clavija de conexión a tierra. No utilice un adaptador. No utilice un cable prolongador. No seguir estas instrucciones puede provocar la muerte, un incendio o una descarga eléctrica. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 22 2017-03-20 4:14:05Español 23 Requerimientos de presión de agua Se requiere un suministro de agua fría con presión entre 30 y 120 psi (207 y 827 kPa) para hacer funcionar el dispensador de agua y la fábrica de hielo. Si tiene dudas sobre la presión del agua, llame a un instalador calificado autorizado. Suministro de agua Suministro de agua Sistema de ósmosis inversa 30-120 psi 30-120 psi40-60 psi Refrigerador Refrigerador Sistema de ósmosis inversa en el suministro de agua IMPORTANTE: La presión del suministro de agua que sale del sistema por ósmosis inversa y va a la válvula de entrada de agua del refrigerador debe estar entre 30 y 120 psi (207 y 827 kPa). La presión de agua desde el suministro de agua fría al sistema de ósmosis inversa debe ser de 40 a 60 psi (276 a 414 kPa) como mínimo. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 23 2017-03-20 4:14:06Requisitos de instalación Español24 Conexión al suministro de agua principal Antes de conectar la tubería de agua del refrigerador al suministro de agua de la casa debe familiarizarse con el diseño de las tuberías de la casa.

Rango de la salida del suministro de agua ø1/4” (6.5 mm)

1. Decida la mejor manera de utilizar el diseño de las tuberías. Luego

2. Acceda al conducto principal de agua siguiendo estos requisitos:

- El instalador debe proporcionar el conducto de agua de 1/4 pulgadas (6.5 mm) y todos los accesorios. - El conducto de agua debe ser lo suficientemente largo como para permitir el traslado del refrigerador para la limpieza y el mantenimiento del piso, sin necesidad de desconectar primero el conducto. - Todas las nuevas instalaciones deben cumplir con los requisitos del código de plomería local. - El cierre de agua debe colocarse en el gabinete de la base en cualquiera de los laterales del refrigerador o en alguna otra zona de fácil acceso. - Si la válvula de cierre de agua se coloca en la pared trasera detrás del refrigerador, debe quedar en un ángulo que impida que el conducto de agua se doble cuando el refrigerador sea empujado a su posición final. - Asegúrese de que la tubería de suministro de agua esté dentro del rango que se muestra en las ilustraciones de 1”. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 24 2017-03-20 4:14:06Español 25 - La manguera de agua está ubicada a 1/2” de la pared posterior, y se retira hacia adelante a lo largo de la zona gris de la figura anterior. La manguera de agua debe estar adherida al piso. Requerimientos especiales del gabinete

Ubicación del suministro eléctrico

• B : Incluye el panel de la puerta estándar de un grosor de 3/4”.

• La instalación dentro de un gabinete de este ancho permite que el borde del refrigerador se ajuste directamente a los gabinetes cercanos. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 25 2017-03-20 4:14:06Español26 Instrucciones de instalación

1. Desembalar el refrigerador

Controle el electrodoméstico a fin de detectar daños provocados por el transporte. No instale el electrodoméstico si presenta daños visibles. Si tiene alguna inquietud, consulte a su distribuidor.

1. Retire las bandas de polipropileno, el embalaje de cartón, EPS y la bolsa.

2. Retire los soportes del pallet al retirar los tornillos (cinco por soporte).

Afloje los tornillos10 uds.M6x10 PRECAUCIÓN Tenga cuidado de no dañar el electrodoméstico al descargarlo del pallet.

3. Como se ilustra, inserte la carretilla de mano entre el electrodoméstico y el empaque de

madera. Mientras inclina el electrodoméstico hacia atrás, descárguelo del empaque de madera. Parte inferior del electrodomésticoEmpaque de maderaDacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 26 2017-03-20 4:14:06Español 27

2. Desplazar el refrigerador

ADVERTENCIA El electrodoméstico es muy pesado. Al mover el refrigerador, todo el personal debe tener cuidado de no lesionarse ni dañar el electrodoméstico.

1. Ajuste el refrigerador a un medio de transporte adecuado (preferentemente una plataforma

deslizable para electrodomésticos) y lleve el refrigerador junto al gabinete de instalación.

2. Mueva e instálelo con un mínimo de dos personas.

3. Tenga cuidado de evitar daños al piso. Los pisos delicados deben protegerse con una madera,

cartón duro o un material similar

4. Antes de mover el refrigerador, verifique que pase por las aberturas de las puertas, escaleras

y obstrucciones en altura.

• RIESGO DE VUELCO: El refrigerador es grande, pesado y se vuelca fácilmente cuando no se lo sujeta. Siempre mueva el refrigerador en posición vertical si fuera posible. Si no, muévalo boca arriba. Cierre y fije las puertas durante el transporte. ADVERTENCIA Tenga cuidado de no dañar la caja de componentes eléctricos durante la instalación. OK (Recomendado)

3. Preparación para la instalación

Desempaque los materiales y accesorios de instalación. Consulte la sección de preparación para la instalación del capítulo Requerimientos de instalación.

4. Colocar el soporte antivuelco

ADVERTENCIA Para evitar que la unidad caiga hacia adelante, debe instalarse un soporte antivuelco. Antes de colocar el soporte, asegúrese de que no haya cableado eléctrico ni tuberías en el área que atravesarán los tornillos. Se requiere un soporte por electrodoméstico. PRECAUCIÓN Use siempre anteojos de seguridad y otros dispositivos o accesorios de protección necesarios al instalar o trabajar con fijaciones. Dacor no recomienda que fije el soporte antivuelco en mampostería liviana (por ej.: bloques, ladrillos) o en cemento nuevo, sin curar. Asegúrese de que la pared o el gabinete al que se ajustan los soportes sean lo suficientemente sólidos como para soportar la carga de seguridad. M4x35 Pared de madera Pared de cemento M4x35 ø6x30

1. La altura del soporte se mide desde el piso

y depende de la altura del gabinete.

2. Ajuste los soportes antivuelco. Asegúrese

de que los tornillos se ajusten bien al soporte. Los soportes antivuelco deben extenderse al menos 2” (50 mm) por encima del electrodoméstico a fin de fijarlo. Si no fuera posible cumplir con dicha longitud mínima por las condiciones estructurales, es posible hacerlo al ajustar un separador (madera) detrás del ángulo antivuelco. Para modelos de 36”, coloque 2 soportes antivuelco en intervalos y fíjelos con 3 tornillos por soporte en una pared de madera, o con 3 tornillos y 3 fijaciones por soporte en una pared de cemento. Para los otros modelos, puede usar un soporte antivuelco para el fin previsto. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 28 2017-03-20 4:14:07Español 29 Electrodoméstico Para modelos de 36”, use 2 soportes antivuelco. 2” (50)

• 3 tornillos/fijaciones por soporte. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 29 2017-03-20 4:14:07Instrucciones de instalación Español30 Consideraciones sobre el soporte antivuelco Producto Pared Soporte antivuelco

1. Posición del soporte: siga la tabla de

alturas específica para el gabinete.

2. Tornillos: Ajuste los 3 tornillos en los

3. Empuje el producto hacia arriba contra la

pared trasera del gabinete.

4. Separador: Si utiliza el separador debe

seguir las especificaciones de ubicación del soporte (consulte la tabla anterior). PRECAUCIÓN

• La altura del separador se debe calcular en base a la profundidad del gabinete.

• El separador debe fijarse separadamente del gabinete. Instalación del producto en el gabinete Cinta o fijación Antes de instalar el producto en el gabinete, enchufe el cable de alimentación. Luego, fije el cable de alimentación junto al frente del gabinete utilizando cinta adhesiva o una fijación como una grapa, un clavo, etc. Luego de instalar el producto en el gabinete, asegúrese de que el cable de alimentación se encuentre sobre la parte superior del producto (como se muestra en la figura). Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 30 2017-03-20 4:14:07Español 31

5. Retirar la cubierta superior de la puerta, placa de protección

Debe retirar la tapa superior de la puerta y la placa de protección antes de ajustar el panel de la puerta personalizado. Cubierta superior de la puerta Placa de protección Cubierta superior de la puerta M5x16 4 uds. Placa de protección M4x8 2 uds. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 31 2017-03-20 4:14:08Instrucciones de instalación Español32

• Cubierta superior de la puerta: Afloje los tornillos y retire la cubierta.

1. Retire los 4 tornillos que fijan la cubierta

de la puerta. Módulo Wi-Fi

2. Retire la tapa del módulo Wi-Fi del interior

de la cubierta de la puerta. Wi-Fi A20

• Placa de protección: En una instalación lado a lado, retire la tapa de la rejilla. Esto no es aplicable para las instalaciones independientes.

1. Empuje para abrir la cubierta del filtro de

agua.Quite los tornillos laterales y retire la tapa de la rejilla. Placa de protección

2. Retire los tornillos de ambos lados y retire

la placa de protección. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 33 2017-03-20 4:14:08Instrucciones de instalación Español34

6. Instalar aislantes a cada lado del congelador o del refrigerador

Instale 2 aislantes a cada uno de los lados del congelador o del refrigerador como se muestra. Instale los aislantes de manera que cubran los tornillos del chasis lateral. Aislante Chasis Vista superior Vista lateral Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 34 2017-03-20 4:14:08Español 35

7. Instalación lado a lado (Par)

Reposicionar los separadores centrales del chasis

1. Retire el separador central del chasis del conjunto.

2. Coloque nuevamente los separadores a 7/16 pulg. (10 mm) de su posición original (ver el

siguiente gráfico). Chasis del refrigerador Separadores del chasis central 7/16” (10 mm) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 35 2017-03-20 4:14:08Instrucciones de instalación Español36 Instalar un aislante Instale el aislante en una de las superficies de contacto. Si el refrigerador y el congelador están emparejados lado a lado, instale el aislante en el refrigerador.

1. Instale un aislante de gran tamaño en una de las superficies de contacto. Si el refrigerador y el

congelador están emparejados lado a lado, instale el aislante en el congelador de manera que cubra los tornillos del chasis lateral.

2. Instale los aislantes pequeños a cada lado del congelador y del refrigerador de manera que

cubran los tornillos del chasis lateral.

3. Alinee el aislante con el extremo del separador central del chasis.

Aislante Chasis Congelador Congelador Vista superior Vista lateral Refrigerador Refrigerador Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 36 2017-03-20 4:14:09Español 37 Conectar los dos chasis

1. Hacer la conexión superior.

- Coloque el soporte rectangular a las solapas que sobresalen de la parte superior de cada chasis (ver el gráfico). - Ajuste la palanca para conectar los dos chasis.

2. Hacer la conexión inferior.

- Inserte el soporte en la ranura de la parte inferior de los dos chasis. - Ajuste la palanca para conectar los dos chasis. Soporte Soporte Palanca Palanca Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 37 2017-03-20 4:14:09Instrucciones de instalación Español38

8. Colocación de la cubierta superior del refrigerador

El sensor de intensidad de la luz está instalado en la cubierta superior. Antes de colocar la cubierta superior, conecte el conector del sensor de intensidad de la luz. Vista superior del productoConectores de cablesCubierta superior

1. Conecte el conector del sensor de

intensidad de la luz. Conecte los cables de las partes eléctricas de alrededor del equipo de apertura automática de la puerta y luego inserte los cabes en la tubería rectangular. PRECAUCIÓN Tenga cuidado de no dañar los cables.

2. Para colocar la cubierta superior, fije los

ganchos en el orden de los números que se muestran en la figura. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 38 2017-03-20 4:14:09Español 39

9. Colocar le refrigerador en su estructura

• De acuerdo con el tipo de gabinete puede utilizarse una guía (accesorio para el posicionamiento) para alinear el panel personalizado de la puerta del refrigerador con el gabinete mediante una línea vertical en el gabinete. Guía (accesorio para el posicionamiento) Superpuesto Sin marco

• Posicione el chasis lateral del gabinete para alinearlo con su línea vertical. Tipo superpuesto Tipo sin marco 1 1/2” (40 mm) Panel listo Vista superior Producto Chasis lateral del gabinete Chasis lateral del gabinete 1 1/2” (40 mm) Panel listo Vista superior Producto Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 39 2017-03-20 4:14:09Instrucciones de instalación Español40 PRECAUCIÓN Al empujar el refrigerador dentro de la estructura, tenga cuidado de no dañar la cañería de agua y el cable de alimentación. La manguera de agua debe ajustarse al piso antes de sacarla hacia el frente. También coloque el cable de alimentación detrás del electrodoméstico a fin de asegurar que nadie lo pise ni se tropiece con él. ADVERTENCIA Mientras mueve el refrigerador, tenga cuidado de no lesionar al personal que lo asiste ni dañar el refrigerador en sí.

1. Antes de mover el refrigerador, conecte el cable de alimentación.

2. Coloque el cartón o la madera de embalaje en el camino del refrigerador a fin de proteger el

piso mientras mueve el electrodoméstico.

3. Empuje cuidadosamente el refrigerador en su estructura.

4. Alinee el borde delantero del separador del chasis con la línea vertical que trazó en el

gabinete. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 40 2017-03-20 4:14:09Español 41

10. Nivelar del refrigerador

Mecha de 3/8” (10 mm)

1. Utilice el taladro y la mecha que se ilustran

a continuación y ajuste los ejes del ajuste del refrigerador y nivele el refrigerador. (CW , CCW )

2. Ajuste la separación entre el mueble y

la cubierta superior del refrigerador a 1/8 pulg. (3 mm). PRECAUCIÓN Las patas niveladores frontales y traseras tienen una altura máxima de ajuste de 3/4 pulg. (20 mm). Si se requiere una altura mayor, el instalador podrá elevar el refrigerador sobre una placa de madera o tabla corrediza. Elevar el refrigerador a más de 3/4 pulg. (20 mm) dañará los componentes de nivelación delanteros y traseros. Eje ajustable (3/8”, 10 mm) Frente Parte posterior Tipo de gato (ajuste de altura) Máx 20 mm Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 41 2017-03-20 4:14:10Instrucciones de instalación Español42

11. Ajuste del refrigerador

Ajuste el refrigerador a su estructura con tornillos (TH) M4x16 (6 tornillos por lado como se ilustra en el gráfico). Ubicación fija Panel listo Gabi (TH) M4x16 12 uds. Chasis lateral del gabinete Chasis lateral del gabinete Vista superior Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 42 2017-03-20 4:14:10Español 43

12. Ajustar el aislamiento del panel frontal

• Ajuste el aislamiento al frente de la puerta del refrigerador. (Asegúrese de que la posición de instalación sea la correcta.)

1. Centre el panel de la puerta y el aislamiento como se ilustra en el siguiente gráfico.

2. Coloque el aislamiento a 4 pulg. (102 mm) de la parte superior de la puerta. (Ver el gráfico.)

4” (102 mm) Aislante

13. Colocar los soportes del panel personalizado de la puerta

Ajuste los soportes del panel a la parte superior e inferior del panel. Panel personalizado: STS Coloque 10 tornillos en los soportes superiores e inferiores como se ilustra en el gráfico. (Los otros orificios en los laterales de los soportes son para otra aplicación). Orificio para tornillo SUP: 10 uds / INF: 10 uds. (FH) M4x14 20 uds. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 43 2017-03-20 4:14:10Instrucciones de instalación Español44 Panel personalizado: Madera, otro

• La plantilla le indica la posición del soporte y los orificios.

• Marque la posición de los orificios en cada esquina del panel de acuerdo con la plantilla e inserte los tornillos. Panel Plantilla ARRIBA ABAJO SUP: 10 uds / INF: 10 uds. (FH) M4x14 20 uds. Panel personalizado: Empotrado, otro Si, por el tipo de diseño, el panel no pudiera ajustarse al centro del soporte, utilice los orificios adecuados en los laterales del soporte para ajustar el panel. Orificio para tornillo Frente Dorso Tornillo 1/4” 3/4” Soporte SUP: 10 uds / INF: 10 uds. (FH) M4x14 20 uds. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 44 2017-03-20 4:14:10Español 45

14. Colgar un panel personalizado

ADVERTENCIA Si instala un panel personalizado antes de ajustar el electrodoméstico al gabinete, el panel personalizado podría caerse. A fin de evitarlos, debe seguir las instrucciones de instalación.

• Cuelgue el soporte del panel a la altura del tornillo de ajuste. (Ver el gráfico.) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 45 2017-03-20 4:14:10Instrucciones de instalación Español46

15. Preparar el panel para el ajuste

1. Instale temporalmente el panel

personalizado en el lado de la puerta ajustando el tornillo en el centro del panel.

2. Afloje, sin retirar, los seis tornillos sobre el lateral de la puerta a fin de que pueda ajustar el

Hay dos mecanismos de ajuste de los paneles en la parte superior y dos en la parte inferior de la puerta. Ajuste el panel de modo que se alinee con los gabinetes cercanos. El espacio entre el gabinete y el panel debe ser de:

• 1/8” (3 mm) en la parte superior

• 1/8” (3 mm) en el lateral para una instalación simple

• 3/16” (4 mm) en el lateral para una instalación en par 1/8” 1/8” 1/8” 1/8” 3/16” 3/16” 3/16” Parte superior de la puerta

1. Utilice tornillos de rosca doble para alinear el panel de la puerta.

2. Ajuste un tornillo lateral (ver el gráfico) para colocar el panel lado a lado.

3. Ajuste el Tornillo 1 (ver el gráfico) para mover el panel hacia adelante/atrás; ajuste el Tornillo

2 para fijar el panel en su lugar. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 47 2017-03-20 4:14:11Instrucciones de instalación Español48 Parte inferior de la puerta

1. Ajuste un tornillo lateral (ver el gráfico) para colocar el panel lado a lado.

2. Ajuste el Tornillo 1 (ver el gráfico) para mover el panel hacia adelante/atrás; ajuste el Tornillo

2 para fijar el panel en su lugar. M6x12 12 uds. Tornillo 2 Tornillo 1 Tornillo lateral Mecanismos de ajuste de panel Mecanismo de ajuste de panel Tornillo de rosca doble Cada uno 12 tornillos por puerta Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 48 2017-03-20 4:14:11Español 49 Parte superior de la puerta Sup/Inf Izq./Der. Frontal/Trasero Parte inferior de la puerta Izq./Der. Frontal/Trasero Ajustar el panel a la puerta

1. Ajuste las tuercas correctamente a los tornillos de tuerca doble.

2. Coloque el borde lateral del panel.

Dos tuercas por conjunto

Seis tornillos por lado (en el borde) Seis tornillos por lado (en el panel) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 49 2017-03-20 4:14:12Instrucciones de instalación Español50

17. Colocar las cubiertas interiores de la puerta

Cubierta superior de la puerta

1. Consulte las siguientes figuras e instale los conectores del gabinete en la puerta.

2. Cierre la tapa del módulo Wi-Fi del interior de la cubierta superior de la puerta.

3. Coloque los tornillos en la parte superior (4 tornillos por conjunto).

M5x164 uds.Cubierta superior de la puertaCubierta superior de la puerta

1. Coloque la guía de aire en la cubierta inferior de la puerta (2 tornillos por conjunto).

2. Coloque la cubierta inferior de la puerta ajustando los tornillos en el frente (2 tornillos por

3. Ajuste las tapas sobre los orificios de los tornillos.

(FH) M4x14 2 uds. Cubierta inferior de la puerta Tapas Cubierta inferior de la puerta Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 51 2017-03-20 4:14:12Instrucciones de instalación Español52

18. Conectar la tubería de agua

A fin de evitar pérdidas de agua y daños ocasionados por dichas pérdidas, tenga la precaución de no enroscar la tubería de agua. Después de conectar la manguera de agua en el piso, abra la válvula del agua en la parte posterior del electrodoméstico y verifique la conexión de la tubería de suministro de agua y asegúrese de que no haya pérdidas. Para llevar a cabo la conexión, necesita adquirir varios elementos. Posiblemente su ferretería local los venda todos juntos en un equipo. Tubería de cobre

• Tuerca de compresión de

• Férula (2) Tubería de plástico

• Tubería de plástico de

• Tuerca de compresión de

1. Retire la tapa de la conexión del electrodoméstico.

2. Doble la tubería de agua de acuerdo con la ubicación de la conexión en el electrodoméstico.

3. Deslice la tuerca de unión y selle la tubería de agua.

4. Con una llave abierta, ajuste la tuerca de unión y tenga cuidado de no ajustarla de más.

5. Abra la válvula de cierre y la válvula de suministro.

6. Verifique la conexión de la válvula de corte del electrodoméstico a fin de detectar pérdidas.

7. Empuje la tubería de agua dentro del tubo tanto como sea posible.

Filtro de agua Salida de agua (Electrodoméstico) Salida de agua (Casa) Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 52 2017-03-20 4:14:12Español 53

19. Colocar la placa de protección y el zócalo (opcional)

Colocar la placa de protección

• Inserte los tornillos de ambos lados para fijar la placa de protección. M4x8 2 uds. Placa de protección Placa de protección Colocar el zócalo

• La altura del producto puede ajustarse entre 83 3/8” y 84 3/8”.

• Si desea utilizar el zócalo Dacor provisto (4”), tenga en cuenta que está diseñado para un producto de 83 7/8” de altura y un gabinete de 84” de altura.

• Si desea utilizar un zócalo no provisto por Dacor, ajuste la altura de este según sea necesario. Zócalo Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 53 2017-03-20 4:14:13Instrucciones de instalación Español54

20. Colocar el borde del refrigerador

1. Borde del lado del gabinete: Coloque el borde entre el refrigerador y el gabinete.

Vista superior Separador del chasis Borde del lado del gabinete

2. Borde del lado de la puerta: Coloque el borde en el soporte del lado de la puerta.

Borde del lado de la puerta Panel personalizado

3. (Solo para la instalación lado a lado) Borde central: Coloque el borde entre el chasis del

refrigerador. Borde central Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 54 2017-03-20 4:14:13Español 55

21. Instalar el borde de la cubierta superior

Instale el borde de la cubierta superior en la parte inferior de esta.

• Para instalación en par, corte de modo que encaje con el ancho del borde de la cubierta superior e instálelo.

22. Retirar el empaque interno

Retire el EPS y la cinta.

23. Ajustar el resorte de la puerta

Ajuste la tensión del resorte de la puerta de acuerdo con el tamaño del producto. Con un destornillador con punta de estrella, gire el tornillo de ajuste. I = presión máxima del resorte 0 = sin tensión del resorte Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 55 2017-03-20 4:14:13Instrucciones de instalación Español56

24. Ajuste del ángulo de apertura de la puerta

Como valor de fábrica, la puerta se abre 115 grados. Puede utilizar el limitador para disminuir el ángulo de apertura a 90 grados, dependiendo de las condiciones de instalación. Limitador 115° 90°

Retire el vinilo de protección y limpie el panel personalizado. Dacor_OneDoor_BRR9000M_IM_DA68-03621B-02_MES.indd 56 2017-03-20 4:14:13Español 57

26. Lista de verificación de instalación

Asegúrese de que el refrigerador funcione adecuadamente y de que el panel personalizado de la puerta esté alineado con los gabinetes cercanos. ADVERTENCIA

• El instalador debe completar la siguiente lista de verificación a fin de garantizar que el refrigerador esté instalado de manera segura y correcta, funcione correctamente y que no se haya pasado por alto ninguna parte de la instalación.
