Tipo de producto	Micrófono inalámbrico UHF con receptor True Diversity y transmisor de mano dinámico
Marca	LD Systems
Modelo	U500 DC
Categoría	Micrófono
Gama de frecuencias HF	823 - 832 MHz y 863 - 865 MHz (LDU508)
Modulación	FM
Número de canales	96 (8 grupos x 12 canales)
Respuesta en frecuencia	60 - 16000 Hz (transmisor de mano dinámico)
Tasa de distorsión armónica	< 0,2 % a 1 kHz
Relación señal/ruido	> 95 dB
Potencia de emisión HF	Conmutable 2 mW / 10 mW / 30 mW
Tipo de cápsula	Dinámica
Directividad	Cardioide
Acabado de la cápsula	Níquel mate
Conectores de antena	2 x BNC
Salidas de audio del receptor	XLR balanceado, jack 6,35 mm no balanceado
Nivel de salida de audio (balanceado)	+10 dBu
Nivel de salida de audio (no balanceado)	+6 dBV / 0 dBV (conmutación Line/Instrument)
Alimentación del receptor	12 V CC, 500 mA (adaptador de corriente incluido)
Alimentación del transmisor	2 pilas AA (LR06) - hasta 10 h de autonomía
Pantalla	Pantalla OLED gráfica en receptor y transmisor
Funciones principales	Escaneo automático de canales, sincronización infrarroja, señal piloto, Squelch ajustable, ajuste de ganancia, bloqueo de panel
Dimensiones del receptor (L x A x P)	212 x 44 x 159 mm
Peso del receptor	0,95 kg
Dimensiones del transmisor de mano (L x ∅)	257 x 51 mm
Peso del transmisor de mano (sin pilas)	0,2 kg
Temperatura de funcionamiento	5 °C ... 40 °C
Mantenimiento y limpieza	Limpiar con un paño seco. No utilizar productos abrasivos.
Seguridad	No abrir el dispositivo. Utilizar únicamente el adaptador de corriente suministrado. Respetar las instrucciones de seguridad del manual.
Accesorios incluidos	Receptor, transmisor de mano, adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual
Garantía	Consulte el sitio web del fabricante para las condiciones de garantía.
Información general	Sistema HF profesional para aplicaciones escénicas y conferencias.

Preguntas frecuentes - U500 DC LD Systems

¿Cómo sincronizar el transmisor con el receptor?

Coloque el puerto infrarrojo del transmisor frente al del receptor (aproximadamente 10 cm). Encienda el transmisor. En el receptor, acceda al menú mediante MENU, seleccione IR SYNC RUN y confirme. La sincronización se confirma con 'IR SYNC √' en el transmisor.

¿Cómo iniciar la búsqueda automática de frecuencias?

Apague el transmisor pero deje los demás sistemas HF encendidos. En el receptor, vaya al menú, elija FREQ AUTO RUN y confirme. El escaneo dura aproximadamente 30 segundos. La frecuencia óptima se selecciona automáticamente.

¿Cómo ajustar la ganancia del transmisor?

Abra el compartimento de pilas. Pulse SEL para acceder al menú, navegue hasta GAIN, luego use la tecla de flecha para atenuar de 0 a -27 dB en pasos de 3 dB. El indicador AF PK solo debe encenderse en los picos.

¿Qué hacer en caso de parásitos o distorsión?

Verifique las pilas, aleje las fuentes de interferencia (otros dispositivos HF, digitales), aumente el Squelch si es necesario, reduzca la ganancia si el indicador AF PK está encendido permanentemente.

¿Cómo elegir la potencia de emisión HF?

Abra el compartimento de pilas, pulse SEL, navegue hasta RF POWER y seleccione 2 mW (conferencia), 10 mW (escenario) o 30 mW (exterior). Tenga en cuenta que en la banda 863-865 MHz, el máximo es 10 mW.

¿Cómo activar el bloqueo del panel del receptor?

En el menú, seleccione PANEL LOCK y ajuste a ON. Después de 10 segundos de inactividad, los controles se bloquean. Para desbloquear, mantenga pulsado MENU durante 3 segundos.

¿Qué tipos de pilas usar y cuál es la autonomía?

Use dos pilas alcalinas AA (LR06). La autonomía puede llegar hasta 10 horas según las pilas y la potencia de emisión. Cuando aparezca el símbolo de batería baja, reemplácelas inmediatamente.

¿Cómo instalar el transmisor de bolsillo en un cinturón?

El transmisor de bolsillo (bodypack) se suministra con un clip para cinturón. Cuélguelo en su cinturón o en una correa de guitarra. Para micrófonos de corbata o de diadema, conéctelos a la entrada mini-XLR.

¿Qué hacer si el receptor no muestra ninguna señal?

Verifique que el transmisor esté encendido y que las pilas estén en buen estado. Asegúrese de que las frecuencias estén sincronizadas. Reduzca la distancia y despeje la línea de visión. Verifique que las antenas estén bien atornilladas y orientadas en V.

¿Cómo limpiar el micrófono?

Use un paño seco y suave. No use productos químicos. Para la espuma antiviento, lávela con agua tibia y jabón y déjela secar al aire. No sumerja el transmisor ni el receptor.

MANUAL DE USUARIO U500 DC LD Systems

USER'S MANUAL BEDIENUNGSANLEITUNG MANUEL D'UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D' USO

MEDIDAS DE SEGURIDAD 45-46

INTRODUCCIÓN 46

ELEMENTOS SUMINISTRADOS 47

CONEXIONES, CONTROLES E INDICADORES 47-49

PINEADO DEL MINI-XLR DE LA PETACAA 49-50

USO DEL RECEPTOR 50-52

USO DEL TRANSMISOR 53-54

SUSTITUCIÓN DE LAS PILAS 54

SOLUCIÓN DE PROBLEMAS 55

ACCESORIOS OPCIONALES 55-56

CARACTERÍSTICAS TÉCNICAS 56-58

DECLARACIÓN DEL FABRICANTE 58

POLSKI

ŚRODKI OSTROŻNOŚCI 59-60

WPROWADZENIE 60

ZAKRES DOSTAWY 61

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI 61-63

FREQ AUTO RUN

¡Gracias por elegir LD-Systems!

Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante. Lea atentamente este manual de usuario para poder aprovechar rápidamente toda la funcionalidad de su nuevo producto de LD Systems.

Si desea obtener información sobre LD-SYSTEMS, visite nuestro sitio web WWW.LD-SYSTEMS.COM

MEDIDAS DE SEGURIDAD

1. Lea atentamente las instrucciones de este manual.
2. Guarde toda la información en un lugar seguro para futuras consultas.
3. Siga las instrucciones indicadas.
4. Siga todas las advertencias. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
5. Utilice el equipo únicamente según la finalidad prevista.
6. Utilice solo soportes y fijaciones que sean robustos y adecuados cuando instale el equipo en instalaciones fijas. Asegúrese de que los soportes de pared están correctamente instalados y firmemente fijados. Asegúrese de que el equipo está sólidamente instalado y no se puede caer.
7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.
8. Evite instalar el equipo cerca de radiadores, acumuladores de calor, estufas o cualquier otra fuente de calor. Asegúrese de que el equipo esté instalado en un lugar con ventilación suficiente para evitar cualquier sobrecalentamiento.
9. No coloque sobre el equipo fuentes de llamas sin protección, por ejemplo, velas encendidas.
10. Evite bloquear las rejillas de ventilación. ¡Evite la luz solar directa!
11. No utilice este equipo cerca del agua (excepto los equipos específicamente diseñados para uso en exterior, en cuyo caso tenga en cuenta las indicaciones mencionadas a continuación). No exponga este equipo a materiales, líquidos o gases inflamables.
12. Evite exponer el equipo a gotas o salpicaduras que puedan caer dentro del mismo. No coloque recipientes llenos de líquido, como floreros o vasos, sobre el equipo.
13. Asegúrese de no dejar caer ningún objeto dentro del equipo.
14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.
15. No abra el equipo ni intente modificarlo.
16. Una vez conectado el equipo, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.
17. Durante el transporte, asegúrese de que el equipo no se caiga y pueda causar daños personales o materiales.
18. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico (si se trata de un equipo activo). Únicamente un técnico especialista debe reparar el equipo.
19. Para limpiar el equipo utilice un paño seco.
20. Procure seguir las normas vigentes en su país sobre reciclaje de desechos. Separe los componentes de plástico, papel y cartón del paquete para reciclarlos en sus contenedores respectivos.
21. No deje las bolsas de plástico al alcance de los niños.

PARA LOS EQUIPOS CON TOMA ELÉCTRICA

1. ADVERTENCIA: Si el cable eléctrico está provisto de un contacto de protección, debe conectarse a una toma eléctrica con conexión a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.
2. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje que el equipo alcance la temperatura ambiente antes de encenderlo.
3. Antes de conectar el cable eléctrico a la toma de corriente, compruebe si la tensión y la frecuencia del suministro eléctrico coinciden con las especificaciones de este equipo. Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe o el adaptador de corriente no encajan en la toma eléctrica, consulte a un electricista.
4. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.
5. Al conectar el equipo, asegúrese de que el cable eléctrico o el adaptador de corriente estén siempre accesibles. Desconecte el equipo de la toma de corriente cuando no esté en uso o antes de limpiarlo. Para ello, desconecte el cable eléctrico y el adaptador de corriente del conector del equipo en vez de desenchufar el cable de la toma eléctrica. No tocar el cable eléctrico ni el adaptador de corriente con las manos húmedas.
6. No encienda y apague el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del sistema.
7. NOTA IMPORTANTE: Sustituya los fusibles únicamente por otros del mismo tipo y de las mismas características. Si el fusible se funde continuamente, póngase en contacto con un servicio técnico autorizado.
8. Para desconectar completamente el equipo de la tensión eléctrica, desenchufe el cable eléctrico o el adaptador de corriente de la toma eléctrica.
9. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.
10. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico y el adaptador de corriente.

ATENCIÓN:

Para evitar el riesgo de descarga eléctrica, no retire la tapa. El equipo no contiene elementos que el usuario pueda reparar o sustituir. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualificado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensiones peligrosas sin aislamiento dentro del equipo que pueden causar una descarga eléctrica.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de uso y mantenimiento.

¡Advertencia! Este símbolo indica la presencia de superficies calientes. Durante el funcionamiento, algunas partes de la carcasa pueden llegar a calentarse bastante. Por ello, una vez apagado el equipo, espere al menos 10 minutos antes de manipularlo o transportarlo.

¡ADVERTENCIA: ALTO VOLUMEN!

Este equipo se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud. Daños auditivos por exposición prolongada a un nivel SPL alto: este equipo puede generar fácilmente un nivel de presión sonora (SPL) lo suficientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

INTRODUCCIÓN

Los sistemas inalámbricos de la serie LD U500 cuentan con un rendimiento y unas prestaciones profesionales, como la búsqueda automática de canales o la sincronización de un solo toque por infrarrojos, lo que facilita la configuración. Con su potencia RF seleccionable, la transmisión del tono piloto y toda una gama de micrófonos dinámicos y de condensador, los sistemas U500 ofrecen un sonido excelente con una gran dinámica.

• Sistema de micrófono inalámbrico True Diversity en UHF
• Búsqueda automática de canales sin interferencias
• Sincronización de frecuencia por infrarrojos
• Nombre identificativo
• Función de tono piloto que evita las interferencias
• Silenciador (squelch) ajustable
• Potencia de transmisión seleccionable (2, 10 o 30 mW)
• Micrófono transmisor de mano o petaca transmisora con ajuste de ganancia
• Cápsula aislada mecánicamente del cuerpo
• Pantalla gráfica OLED de alto contraste

- Posibilidad de usar simultáneamente hasta 4 sistemas (LDU518) / hasta 6 sistemas (LDU508 y and LDU506UK) / hasta 12 sistemas (LDU505 y LDU506)

El uso de sistemas de micrófonos inalámbricos puede requerir una licencia de acuerdo con la normativa específica del país. Por favor, póngase en contacto con su autoridad local apropiada para obtener más información..

ELEMENTOS SUMINISTRADOS

LDU5xxHHC: Receptor simple con micrófono transmisor de mano y cápsula de condensador (cardioide), adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual de usuario

LDU5xxHHD: Receptor simple con micrófono transmisor de mano y cápsula dinámica (cardioide), adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual de usuario

LDU5xxBPH: Receptor simple con petaca transmisora y micrófono de diadema (color negro), adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual de usuario

LDU5xxBPHH: Receptor simple con petaca transmisora y micrófono de diadema (color piel), adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual de usuario

LDU5xxBPG: Receptor simple con petaca transmisora y cable de guitarra, adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual de usuario

LDU5xxBPL: Receptor simple con petaca transmisora y micrófono Lavalier, adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual de usuario

LDU5xxBPW: Receptor simple con petaca transmisora y micrófono con pinza para instrumentos de viento, adaptador de corriente, 2 antenas BNC, cable de audio, 2 pilas AA, maletín de transporte, manual de usuario

LDU5xxHHC2: Receptor doble con 2 micrófonos transmisores de mano y cápsulas de condensador (cardioide), adaptador de corriente, 2 antenas BNC, cable de audio, 4 pilas AA, maletín de transporte, kit de rack, manual de usuario

LDU5xxHHD2: Receptor doble con 2 micrófonos transmisores de mano y cápsulas dinámicas (cardioide), adaptador de corriente, 2 antenas BNC, cable de audio, 4 pilas AA, maletín de transporte, kit de rack, manual de usuario

LDU5xxBPH2: Receptor doble con 2 petacas transmisoras y micrófonos de diadema (color negro), adaptador de corriente, 2 antenas BNC, cable de audio, 4 pilas AA, maletín de transporte, kit de rack, manual de usuario

LDU5xxBPHH2: Receptor doble con 2 petacas transmisoras y micrófonos de diadema (color piel), adaptador de corriente, 2 antenas BNC, cable de audio, 4 pilas AA, maletín de transporte, kit de rack, manual de usuario

Encontrará una amplia selección de componentes y accesorios de la serie LD U500 en la web WWW.LD-SYSTEMS.COM

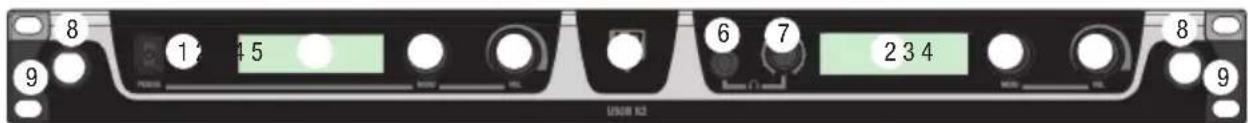

CONEXIONES, CONTROLES E INDICADORES

RÉCEPTEUR

1 POWER

Botón de encendido/apagado. Mantenga pulsado durante 2 segundos para encender o apagar el equipo.

2 DISPLAY

Pantalla gráfica OLED multifuncional en la que se muestra información como la frecuencia de radio, el nivel de la señal de RF y el nivel de la señal de audio. También se visualizan las opciones de menú para poder cambiar fácilmente los ajustes del sistema.

3 MENU

Botón que combina un control giratorio y un pulsador, y que permite acceder al menú de ajustes para seleccionar y modificar las opciones de menú.

4 VOL

Este botón giratorio permite ajustar el nivel de la señal de audio presente en las salidas de audio. Al realizar un cambio en el volumen se mostrará momentáneamente en la pantalla (VOLUME 00 - 100). Después de 3 segundos de inactividad, se volverá a la pantalla principal.

5

Sensor de infrarrojos para sincronizar ajustes de sistema entre el receptor y el transmisor (por ejemplo, la frecuencia de transmisión).

6 SORTIE CASQUE

Jack de 6,3 mm para conectar los auriculares (solo receptor doble).

7 VOLUME CASQUE

Mando que permite ajustar el volumen de los auriculares (solo receptor doble).

8

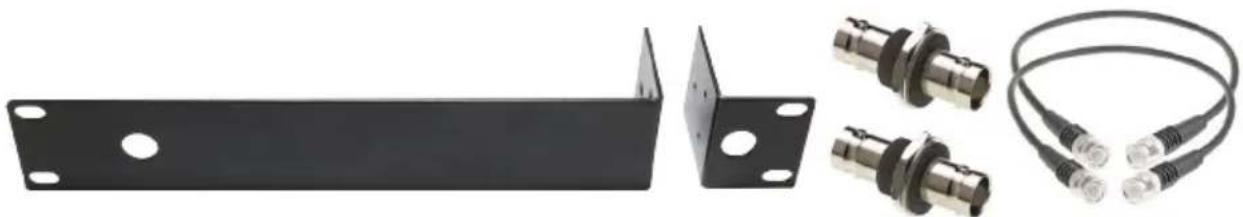

Mecanismo para montar las antenas al instalar el equipo en un rack. Retire los embellecedores, fije los adaptadores BNC al panel frontal y conecte las tomas de las antenas BNC (véase 11, receptor doble) a los adaptadores BNC del panel frontal (los latiguillos de antena y los adaptadores BNC están incluidos). Ahora ya puede montar las antenas en el frontal del receptor.

9

Orificios de los tornillos para el montaje en rack de 19".

10 TOMA DE ALIMENTACIÓN DE CONTINUA

Toma de alimentación eléctrica del equipo (receptor único: DC 12V con positivo en el contacto central, 500 mA; receptor doble: DC 12V con positivo en el contacto central, 1000 mA). Utilice únicamente el adaptador de corriente suministrado.

11 ANTENNE A/B

Tomas BNC de las antenas A y B. Para obtener una recepción óptima, conecte las antenas suministradas en los conectores A y B y colóque- las en forma de «V».

12 BALANCED OUTPUT

Salida de audio balanceada por XLR de 3 pines.

13 UNBALANCED OUTPUT

Salida de audio no balanceada por jack de 6,3 mm.

14 INSTRUMENT / LINE

Conmutador que permite adaptar la impedancia y el nivel de la salida no balanceada por jack a las entradas de instrumento o de línea. Utilizando una herramienta adecuada (por ejemplo, la punta de un bolígrafo) ponga el conmutador en la posición pulsada INSTRUMENT si conecta un amplificador de instrumento (ampli de guitarra o de bajo) a la entrada del receptor, y póngalo en la posición sin pulsar LINE si conecta una mesa de mezclas o un amplificador con entrada de línea.

Salida de audio balanceada por XLR de 3 pines (solo receptor doble, se mezclan las señales de los canales 1 y 2).

Salida de audio no balanceada por jack de 6,3 mm (solo receptor doble, se mezclan las señales de los canales 1 y 2).

17 INSTRUMENT / LINE MIX OUT

Conmutador que permite adaptar la impedancia y el nivel de la salida no balanceada por jack MIX OUT a las entradas de instrumento o de línea (solo receptor doble. Utilizando una herramienta adecuada (por ejemplo, la punta de un bolígrafo) ponga el conmutador en la posición pulsada INSTRUMENT si conecta un amplificador de instrumento (ampli de guitarra o de bajo) a la entrada del receptor, y póngalo en la posición sin pulsar LINE si conecta una mesa de mezclas o un amplificador con entrada de línea.

MICRÓFONO TRANSMISOR DE MANO

PETACA TRANSMISORA

Interruptor de encendido/apagado. Sitúe el conmutador en la posición ON para encender el transmisor y sitúelo en la posición OFF para apagarlo.

19 DISPLAY

Pantalla gráfica OLED multifuncional en la que se muestra el grupo y el canal de la frecuencia sintonizada, el nombre del usuario y el estado de la batería. También se visualizan las opciones de menú para poder cambiar fácilmente los ajustes del transmisor.

20

Sensor de infrarrojos para sincronizar ajustes de sistema con el receptor (por ejemplo, la frecuencia de transmisión).

21 MENU / SEL

Botón que permite acceder al menú de ajustes para seleccionar las opciones de menú.

22 ▽

Botón que permite modificar las opciones de menú seleccionadas.

23 ANTENNA

Antena extraíble de la petaca transmisora. Para que la transmisión sea óptima, no tape ni doble la antena (solo petaca).

24 INPUT

Mini-XLR de 3 pines para conectar un micrófono de diadema, Lavalier o de instrumento, o un cable de guitarra (solo petaca).

PINEADO DEL MINI-XLR DE LA PETACAA

Guitarra, bajo y otras fuentes de alta impedancia.

Condensador con resistencia interna.

Condensador sin resistencia interna.

USO DEL RECEPTOR

Al poner en marcha el sistema de transmisión inalámbrica, asegúrese de que haya una línea visual directa entre el receptor y el transmisor. Después de encender el receptor, ejecute la búsqueda automática de frecuencias para conseguir una recepción óptima. Además, deje apagado el transmisor correspondiente, aunque puede dejar encendidos los demás sistemas inalámbricos. Para ver el procedimiento correspondiente, consulte la sección FREQ AUTO RUN.

DESCRIPCIÓN DE LA PANTALLA

Tras encender el receptor, se mostrará brevemente el mensaje de bienvenida «WELCOME» y luego se abrirá la pantalla principal con la siguiente información: nombre personalizado, estado de la batería, nivel de la señal de RF, antena activa (A o B), nivel de la señal de audio, grupo y canal (GR.xx y CH.xx), y la frecuencia de radio en MHz.

Para sincronizar el transmisor con los parámetros de frecuencia y nombre configurados en el receptor, coloque el sensor de infrarrojos del transmisor frente al sensor de infrarrojos del receptor (a una distancia de 10 cm) y encienda el transmisor. A continuación, pulse el control MENU del receptor para acceder al menú de ajustes y, girando el control, seleccione la opción IR SYNC RUN (quedará resaltada). Pulse de nuevo el control MENU para iniciar el proceso de sincronización. Al cabo de unos segundos, el proceso habrá finalizado y en la pantalla del transmisor se mostrará el mensaje «IR SYNC √» para confirmar que la sincronización se ha realizado correctamente. Para cancelar la sincronización pulse MENU. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal.

FREQ AUTO RUN

Realice una búsqueda automática de frecuencias (barrido de frecuencias) para detectar en el entorno actual una frecuencia de radio que no tenga interferencias y poder obtener una recepción óptima. Deje apagado el transmisor correspondiente, aunque puede dejar encendidos los demás sistemas inalámbricos. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción FREQ AUTO RUN (quedará resaltada). Para iniciar el proceso, pulse de nuevo el control MENU, el progreso se mostrará con una animación en la pantalla y la búsqueda de frecuencias finalizará al cabo de unos 30 segundos (para cancelar el proceso, pulse MENU). La frecuencia detectada se activará automáticamente y, a continuación, podrá encender el transmisor para sincronizarlo con el receptor como se describe en la sección «IR SYNC RUN». Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal.

GROUP

Utilice esta opción de menú para configurar los grupos de frecuencias. El sistema inalámbrico LD U500 dispone de 8 grupos de frecuencias. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción GROUP (quedará resaltada). Pulse de nuevo el control MENU y, girando el control, seleccione uno de los ocho grupos (de 01 a 08). Pulse MENU para confirmar. Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal.

CHANNEL

Utilice esta opción de menú para configurar los canales de frecuencias. El sistema inalámbrico LD U500 dispone de 8 grupos de frecuencias con 12 canales cada uno. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción CHANNEL (quedará resaltada). Pulse de nuevo el control MENU y, girando el control, seleccione uno de los doce canales (de 01 a 12). Pulse MENU para confirmar. Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal.

FREQ MAN

Utilice esta opción de menú para configurar manualmente la frecuencia de radio en incrementos de 25 kHz. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción FREQ MAN (quedará resaltada). Pulse el control MENU y, girando el control, configure la frecuencia en MHz, en incrementos de 1 MHz. Pulse de nuevo el control MENU y, girando el control, configure la frecuencia en kHz, en incrementos de 25 kHz. Pulse MENU para confirmar. Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal. Ahora en la pantalla aparece U (de User) para el grupo GR. y 1 para el canal CH.

NAME

El tono piloto protege un sistema de micrófono inalámbrico contra las interferencias de señales no deseadas, como las ocasionadas por otros equipos inalámbricos. El transmisor añade a la señal transmitida una segunda señal inaudible, conocida como tono piloto. El receptor detecta esta señal como la del tono piloto e identifica como correcta la señal asociada. El resto de transmisiones sin tono piloto quedan silenciadas. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción PILOT TONE (quedará resaltada). Pulse de nuevo el control MENU y, girando el control, seleccione ON para activar la transmisión del tono piloto (girar hacia la derecha), o seleccione OFF para desactivar el tono piloto (girar hacia la izquierda). Pulse MENU para confirmar. Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal.

SQUELCH

El silenciador (o squelch) permite eliminar el ruido no deseado cuando el transmisor está apagado. Además, elimina el ruido de fritura cuando el receptor no recibe una señal lo suficientemente fuerte desde el transmisor (por ejemplo, porque la distancia que los separa es demasiado grande). Con el transmisor apagado, ajuste el nivel de silenciador hasta que desaparezca el ruido. En la posición «HIGH» es posible que en circunstancias desfavorables disminuya el alcance efectivo de transmisión. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción SQUELCH (quedará resaltada). Pulse de nuevo MENU y, girando el control, seleccione el valor óptimo (LOW = umbral bajo, MID = intermedio, HIGH = máximo) en función de su entorno. Pulse MENU para confirmar.

Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal.

BRIGHTNESS

Opción para ajustar el brillo de la pantalla. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción BRIGHTNESS (quedará resaltada). Pulse de nuevo MENU y, girando el control, seleccione el valor óptimo (LOW = brillo bajo, MID = intermedio, HIGH = máximo) en función de su entorno. Pulse MENU para confirmar. Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal.

PANEL LOCK

Para evitar el funcionamiento accidental o no autorizado del receptor, puede activar el bloqueo automático de los controles. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción PANEL LOCK (quedará resaltada). Pulse de nuevo ENTER y seleccione ON para activar el bloqueo automático (girar a la derecha), OFF para desactivarlo (girar a la izquierda). Pulse MENU para confirmar. Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Si el bloqueo automático está activado, al cabo de unos 10 segundos se mostrará brevemente el mensaje «DISPLAY IS LOCKED» (PANTALLA BLOQUEADA) y también si se pulsa alguno de los controles, no siendo posible ya cambiar la configuración del receptor. Para desbloquear los controles, mantenga pulsado durante unos 3 segundos el control MENU (se mostrará el mensaje de pantalla desbloqueada «DISPLAY IS UNLOCKED» durante 1 segundo aprox.).

EXIT

Para salir del menú de ajustes y volver a la pantalla principal, gire el control MENU para seleccionar la opción EXIT (quedará resaltada) y pulse MENU para confirmar. También se puede volver directamente a la pantalla principal pulsando muy brevemente el botón POWER o no realizando ninguna acción durante 10 segundos.

ESTADO DE LA BATERÍA

En la pantalla se muestra el estado actual de la batería del transmisor correspondiente. Cuando las pilas están completamente cargadas, se indica con el icono (√=170 aprox., = 30% aprox.). Cuando se muestre el icono de nivel de batería bajo , la pantalla cambiará cada 5 segundos al mensaje «LOW BATTERY». Sustituya inmediatamente las pilas.

USO DEL TRANSMISOR

DESCRIPCIÓN DE LA PANTALLA

Tras encender el transmisor, se abrirá la pantalla principal con la siguiente información: nombre personalizado, grupo y canal (GR.xx y CH.xx), y el estado de la batería. Retire la tapa del compartimento de pilas del transmisor para que queden al descubierto el control SEL y el botón de flecha (micrófono de mano: desenrosque girando la tapa del compartimento hacia la izquierda. Petaca: retire la tapa presionando las marcas de los laterales de la petaca). Pulse ahora el botón de flecha para ajustar la frecuencia de RF, la ganancia y la potencia de transmisión (también con el botón de flecha).

GAIN

Para evitar distorsiones y que el transmisor funcione en el punto óptimo de la señal de audio, puede disminuir el nivel de audio en pasos de 3 dB, desde 0 dB hasta -27 dB. Como se describió anteriormente, abra la tapa del compartimento de pilas para dejar al descubierto los controles. Pulse SEL para entrar en el menú de ajustes y pulse varias veces SEL hasta llegar a la opción GAIN (quedará resaltada). Pulse el botón de flecha para disminuir el nivel de audio hasta que no haya distorsión y desaparezca el indicador de pico AF PK de la pantalla del receptor (preste atención a los picos de la señal). Para salir del menú, pulse SEL varias veces hasta llegar a la opción EXIT y confirme con el botón de flecha. Al cabo de 10 segundos de inactividad, se volverá automáticamente a la pantalla principal.

RF POWER

Ajuste la potencia del transmisor en función de la situación actual (valores recomendados: en exterior = 30 mW, escenarios = 10 mW, conferencias = 2 mW). Como se describió anteriormente, abra la tapa del compartimento de pilas para dejar al descubierto los controles. Pulse SEL para entrar en el menú de ajustes y pulse varias veces SEL hasta llegar a la opción RF POWER (quedará resaltada). Mediante el botón de flecha, seleccione la potencia de transmisión (30 mW, 10 mW, 2 mW). Por requisitos legales, en la banda de 863 a 865 MHz, el equipo reduce automáticamente la potencia máxima a 10 mW. Para salir del menú, pulse SEL varias veces hasta llegar a la opción EXIT y confirme con el botón de flecha. Al cabo de 10 segundos de inactividad, se volverá automáticamente a la pantalla principal.

EXIT

Para salir del menú de ajustes y volver a la pantalla principal, seleccione la opción EXIT y confirme con el botón de flecha. Al cabo de 10 segundos de inactividad, se volverá automáticamente a la pantalla principal.

ESTADO DE LA BATERÍA

En la pantalla se muestra el estado actual de la batería del transmisor. Cuando las pilas están completamente cargadas, se indica con el icono (√=70 aprox., = 30% aprox.). Cuando se muestre el icono de nivel de batería bajo , la pantalla cambiará cada 5 segundos al mensaje «LOW BATTERY». Sustituya inmediatamente las pilas.

USO DE LA PETACA TRANSMISORA

Cuelgue la petaca del cinturón o de la cinta de la guitarra como se muestra en la figura.

SUSTITUCIÓN DE LAS PILAS

Abra el compartimento de batería del micrófono de mano. Para ello, gire la tapa del compartimento hacia la izquierda y tire hacia fuera para retirarla. Quite las pilas y sustitúyalas por otras nuevas de tipo AA (consulte la figura grabada en el compartimiento de baterías para confirmar la polaridad). Coloque de nuevo la tapa del compartimento de pilas del equipo y ciérrela girando hacia la derecha. Si no va a usar el transmisor durante mucho tiempo, para evitar averías del transmisor, no olvide quitar las pilas.

Para abrir el compartimento de pilas de la petaca transmisora, presione en los dos puntos marcados a ambos lados de la tapa del compartimento de pilas (Fig. A) y tire de ella. Quite las pilas y sustitúyalas por otras nuevas de tipo AA (consulte la figura grabada en el compartimiento de baterías para confirmar la polaridad). Deslice la tapa del compartimento de pilas hasta que quede perfectamente encajada en su sitio. Si no va a usar el transmisor durante mucho tiempo, para evitar averías del transmisor, no olvide quitar las pilas.

SOLUCIÓN DE PROBLEMAS

PROBLEMA INDICACIONES SOLUCIÓN
No hay audio o es demasiado bajo	Receptor: no indica recepción ni por la antena A ni por la B.	Compruebe que está encendido el transmisor.Compruebe las pilas del transmisor.
	Receptor: la pantalla está apagada. Compruebe la alimentación eléctrica del receptor.
	Receptor: no indica recepción ni por la antena A ni por la B.Transmisor: el equipo está encendido. Las pilas están bien cargadas.	Compruebe si la frecuencia de RF del transmisor coincide con la del receptor.Compruebe la potencia de transmisión.Disminuya la distancia entre el transmisor y el receptor.Asegúrese de que entre el transmisor y el receptor existe una línea directa sin obstáculos.Compruebe que las antenas del receptor están desplegadas hacia arriba y en forma de V.Disminuya el nivel de reducción de ruido (SQUELCH).
	Receptor: indica recepción por la antena A o por la B.	Suba el nivel de señal o compruebe el ajuste de ganancia GAIN del transmisor.
Audio distorsionado y con ruido	Receptor: indica señal de RF. Elimine las posibles fuentes de interferencia (equipos digitales, otros sistemas inalámbricos).Suba el nivel de reducción de ruido (MUTE LEVEL) en el receptor.

LDU500CH: cabeza de micrófono con cápsula de condensador y patrón polar hipercardioide (negro mate)

LDU500DH: cabeza de micrófono con cápsula dinámica y patrón polar hipercardioide (negro mate)

LDU500CC: cabeza de micrófono con cápsula de condensador y patrón polar cardioide (plata mate)

LDU500DC: cabeza de micrófono con cápsula dinámica y patrón polar cardioide (plata mate)

LDU500RK: kit para montaje en rack de 19" de un receptor simple (se incluyen 2 orejas de rack, 2 adaptadores BNC, 2 latiguillos de antena y 1 juego de tornillos).

LDU500RK2: kit para montaje en rack de 19" de dos receptores simples (se incluyen 2 orejas de rack, 2 elementos de conexión y 1 juego de tornillos).

Atornillar los elementos de conexión (receptor A a la derecha, receptor B a la izquierda).

2

Se colocan juntos ambos receptores y se atornillan.

3

Atornillar las orejas de rack (receptor A a la izquierda, receptor B a la derecha).

En la web WWW.LD-SYSTEMS.COM encontrará una amplia selección de sistemas inalámbricos y más accesorios de la serie LD U500.

CARACTERÍSTICAS TÉCNICAS

Receptor
Modelo: LDU50xR LDU50xR2
Tipo de receptor: True Diversity
Modulación: FM
	823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Banda de frecuencias:
Canales: 96 (8 x 12)
Grupos: 8
Conectores de antena: 2 BNC
Respuesta en frecuencia: 30 - 16.000 Hz
Reducción de ruido: Squelch ajustable
THD: < 0,1%
Relación señal a ruido: > 100 dB
Salida balanceada:	XLR	2 XLR
Salida balanceada de mezcla:		XLR
Salida no balanceada:	Jack de 6,3 mm	2 jacks de 6,3 mm
Salida no balanceada de mezcla:		Jack de 6,3 mm
Salida de auriculares:		Jack estéreo de 6,3 mm
Nivel de salida de audio (balanceado):	+ 10 dBu
Nivel de salida de audio (no balanceado):	+ 6 dBV/0 dBV (línea/instrumento commutable)
Controles:	Botón de encendido/apagado POWER, botón giratorio MENU, control de volumen VOL, selector de instrumento/línea INSTRUMENT/LINE	Botón de encendido/apagado POWER, 2 botones giratorios MENU, control de volumen VOL, 2 selectores de instrumento/línea INSTRUMENT/LINE, control de volumen de auriculares
Indicadores: Pantalla gráfica OLED multifuncional, 2 pantallas gráficas OLED multifuncionales
Tensión eléctrica:	12 VDC, 500 mA	12 VDC, 1000 mA
Rango de temperatura operativa:	5 °C a 40 °C
Humedad relativa operativa:	20% a 80% (sin condensación)
Dimensiones (An x Al x F):	212 x 44 x 159 mm	484 x 44 x 200 mm
Peso:	0,95 kg	2,05 kg
Accesorios incluidos:	Adaptador de corriente, 2 antenas, cable de audio	Adaptador de corriente, 2 antenas, cable de audio, kit de montaje en rack
Características:	Búsqueda de canales, sincronización de frecuencia por infrarrojos, tono piloto

Micrófono de mano transmisor

Modelo: LDU50xMD LDU50xMC
Modulación: FM
	823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Banda de frecuencias:
Canales: 96 (8 x 12)
Grupos: 8
Tipo de micrófono: Dinámico Condensador
Patrón polar: Cardioide Cardioide
Respuesta en frecuencia: 60 - 16.000 Hz
THD: < 0,2% a 1 kHz
Relación señal a ruido: > 95 dB
Potencia de salida RF: 2 / 10 / 30 mW, seleccionable en función del alcance de radiofrecuencia
Controles: Botón de encendido, botón SEL, botón de flecha
Indicadores: Pantalla gráfica OLED multifuncional
Alimentación eléctrica: 2 baterías de tipo AA
Autonomía: Hasta 10 horas (en función de las baterías)
Rango de temperatura operativa:	5 °C a 40 °C
Humedad relativa operativa:	20% a 80% (sin condensación)
Dimensiones (L x ∅):	257 x 51 mm 257 x 50 mm
Peso (sin baterías):	0,2 kg 0,21 kg
Accesorios incluidos:	2 baterías de tipo AA
Características:	Sincronización de frecuencia por infrarrojos

Transmisor de petaca

Modelo: LDU50xBP
Modulación: FM
	823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Banda de frecuencias:
Canales: 96 (8 x 12)
Grupos: 8
Entrada:	Mini-XLR de 3 pines (baja y alta impedancia)
Respuesta en frecuencia: 30 - 16.000 Hz
THD: < 0,1% a 1 kHz
Relación señal a ruido: > 90 dB
Potencia de salida RF: 2 / 10 / 30 mW, seleccionable en función del alcance de radiofrecuencia
Controles: Botón de encendido, botón SEL, botón de flecha
Indicadores: Pantalla gráfica OLED multifuncional
Alimentación eléctrica: 2 baterías de tipo AA
Autonomía: Hasta 10 horas (en función de las baterías)
Rango de temperatura operativa:	5 °C a 40 °C
Humedad relativa operativa:	20% a 80% (sin condensación)
Dimensiones (An x Al x F):	65 x 86 x 23 mm
Peso (sin baterías):	0,09 kg
Accesorios incluidos:	2 baterías de tipo AA
Características:	Sincronización de frecuencia por infrarrojos

Micrófonos

Modelo: LDWS100MH1 LDWS100MH3 LDWS100ML LDWS1000MW
Tipo de micrófono: Diadema Diadema Micrófono Lavalier Micrófono de instrumento de viento
Cápsula:	Condensador back electret Condensador back electret Condensador back electret
Patrón polar: Cardioide Cardioide Cardioide
Respuesta en frecuencia:	20 a 20.000 Hz	70 a 16.000 Hz	20 a 20.000 Hz	50 a 18.000 Hz
Conector:	Mini-XLR de 3 pines	Mini-XLR de 3 pines	Mini-XLR de 3 pines	Mini-XLR de 3 pines
Accesorios incluidos:	Bola antiviento	Bola antiviento	Bola antiviento	Bola antiviento
Características:		Color piel
Modelo:	LDU500CC	LDU500DC	LDU500CH	LDU500DH
Tipo de micrófono: Cabeza de micrófono para micro de mano U500		Cabeza de micrófono para micro de mano U500	Cabeza de micrófono para micro de mano U500	Cabeza de micrófono para micro de mano U500
Cápsula:	Condensador back electret Dinámico Condensador back electret Dinámico
Patrón polar: Cardioide Cardioide Hipercardioide Hipercardioide
Conector:	Conexión roscada LDU500	Conexión roscada LDU500	Conexión roscada LDU500	Conexión roscada LDU500
Color:	Plata mate	Plata mate	Negro mate	Negro mate
Características:	Adaptador de impedancias FET de bajo ruido, elemento antichoque personalizado, contactos dorados	Elemento antichoque, contactos dorados	Adaptador de impedancias FET de bajo ruido, elemento antichoque personalizado, contactos dorados	Elemento antichoque, contactos dorados

Cable de guitarra

Modelo:	LDU500GC
Conector 1:	Mini-XLR de 3 pines
Conector 2:	Jack de 6,3 mm
Longitud:	0,8 m

DECLARACIÓN DEL FABRICANTE

GARANTÍA DEL FABRICANTE Y LIMITACIÓN DE RESPONSABILIDAD

Consulte nuestras condiciones de garantía y limitaciones de responsabilidad en: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. En caso de necesitar servicio técnico, póngase en contacto con Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach (Alemania); correo electrónico [e-mail]; +49 (0)6081 / 9419-0. Puede solicitar la declaración de conformidad enviando un mensaje a [e-mail].

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva) El símbolo que aparece sobre el producto o en la documentación adjunta indica que al final de la vida útil del equipo, no deberá desecharlo con los demás residuos domésticos, con el fin de evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

POLSKI

Gratulujemy wyboru!

Utilice esta opción de menú para configurar manualmente la frecuencia de radio en incrementos de 25 kHz. Pulse el control MENU para acceder al menú de ajustes y, girando el control, seleccione la opción FREQ MAN (quedará resaltada). Pulse el control MENU y, girando el control, configure la frecuencia en MHz, en incrementos de 1 MHz. Pulse de nuevo el control MENU y, girando el control, configure la frecuencia en kHz, en incrementos de 25 kHz. Pulse MENU para confirmar. Pulse de nuevo el control MENU para ir al nivel anterior del menú. Pulse muy brevemente el botón POWER para volver directamente a la pantalla principal. Tras 10 segundos de inactividad, también se vuelve automáticamente a la pantalla principal. Ahora en la pantalla aparece U (de User) para el grupo GR. y 1 para el canal CH.

NAME

DESCRIPCIÓN DE LA PANTALLA

Atornillar los elementos de conexión (receptor A a la derecha, receptor B a la izquierda).

2

Atornillar los elementos de conexión (receptor A a la derecha, receptor B a la izquierda).

2
