Produkttyp UHF-Funkmikrofon mit True-Diversity-Empfänger und dynamischem Handmikrofon
Marke LD Systems
Modell U500 DC
Kategorie Mikrofon
HF-Frequenzbereich 823 - 832 MHz & 863 - 865 MHz (LDU508)
Modulation FM
Anzahl Kanäle 96 (8 Gruppen x 12 Kanäle)
Frequenzgang 60 - 16000 Hz (dynamisches Handmikrofon)
Klirrfaktor < 0,2 % bei 1 kHz
Signal-Rausch-Abstand > 95 dB
HF-Sendeleistung Umschaltbar 2 mW / 10 mW / 30 mW
Kapseltyp Dynamisch
Richtcharakteristik Niere
Kapseloberfläche Mattnickel
Antennenanschlüsse 2 x BNC
Audioausgänge Empfänger Symmetrischer XLR, unsymmetrische Klinke 6,35 mm
Audioausgangspegel (symmetrisch) +10 dBu
Audioausgangspegel (unsymmetrisch) +6 dBV / 0 dBV (umschaltbar Line/Instrument)
Stromversorgung Empfänger 12 V DC, 500 mA (Netzadapter inklusive)
Stromversorgung Sender 2 AA-Batterien (LR06) - bis zu 10 h Betriebsdauer
Anzeige Grafisches OLED-Display an Empfänger und Sender
Hauptfunktionen Automatischer Kanal-Scan, Infrarot-Synchronisation, Pilotton, einstellbares Squelch, Gain-Einstellung, Panel-Lock
Abmessungen Empfänger (B x H x T) 212 x 44 x 159 mm
Gewicht Empfänger 0,95 kg
Abmessungen Handmikrofon (L x ∅) 257 x 51 mm
Gewicht Handmikrofon (ohne Batterien) 0,2 kg
Betriebstemperatur 5 °C ... 40 °C
Pflege und Reinigung Mit einem trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit Gerät nicht öffnen. Nur den mitgelieferten Netzadapter verwenden. Sicherheitshinweise im Handbuch beachten.
Mitgeliefertes Zubehör Empfänger, Handmikrofon, Netzadapter, 2 BNC-Antennen, Audiokabel, 2 AA-Batterien, Transportkoffer, Handbuch
Garantie Garantiebedingungen auf der Website des Herstellers einsehen.
Allgemeine Informationen Professionelles HF-System für Bühnen- und Konferenzanwendungen.

Häufig gestellte Fragen - U500 DC LD Systems

Wie synchronisiere ich den Sender mit dem Empfänger?
Platzieren Sie die Infrarot-Schnittstelle des Senders gegenüber der des Empfängers (ca. 10 cm). Schalten Sie den Sender ein. Am Empfänger rufen Sie das Menü über MENU auf, wählen IR SYNC RUN und bestätigen. Die Synchronisation wird durch 'IR SYNC √' am Sender bestätigt.
Wie starte ich die automatische Frequenzsuche?
Schalten Sie den Sender aus, lassen Sie aber andere HF-Systeme eingeschaltet. Gehen Sie am Empfänger ins Menü, wählen Sie FREQ AUTO RUN und bestätigen. Der Scan dauert etwa 30 Sekunden. Die optimale Frequenz wird automatisch ausgewählt.
Wie stelle ich die Verstärkung des Senders ein?
Öffnen Sie das Batteriefach. Drücken Sie SEL, um das Menü aufzurufen, navigieren Sie zu GAIN und drücken Sie dann die Pfeiltaste, um von 0 bis -27 dB in 3-dB-Schritten abzusenken. Die AF-PK-Anzeige sollte nur bei Spitzen aufleuchten.
Was tun bei Störungen oder Verzerrungen?
Überprüfen Sie die Batterien, entfernen Sie Störquellen (andere HF- oder digitale Geräte), erhöhen Sie bei Bedarf das Squelch, verringern Sie die Verstärkung, wenn die AF-PK-Anzeige dauerhaft leuchtet.
Wie wähle ich die HF-Sendeleistung?
Öffnen Sie das Batteriefach, drücken Sie SEL, navigieren Sie zu RF POWER und wählen Sie 2 mW (Konferenz), 10 mW (Bühne) oder 30 mW (Außenbereich). Beachten Sie: Im Band 863-865 MHz ist das Maximum 10 mW.
Wie aktiviere ich die Panelsperre des Empfängers?
Wählen Sie im Menü PANEL LOCK und stellen Sie es auf ON. Nach 10 Sekunden Inaktivität werden die Bedienelemente gesperrt. Zum Entsperren halten Sie MENU 3 Sekunden lang gedrückt.
Welche Batterietypen und wie lange ist die Betriebsdauer?
Verwenden Sie zwei AA-Alkalibatterien (LR06). Die Betriebsdauer beträgt bis zu 10 Stunden, abhängig von den Batterien und der Sendeleistung. Wenn das Batteriesymbol erscheint, tauschen Sie sie sofort aus.

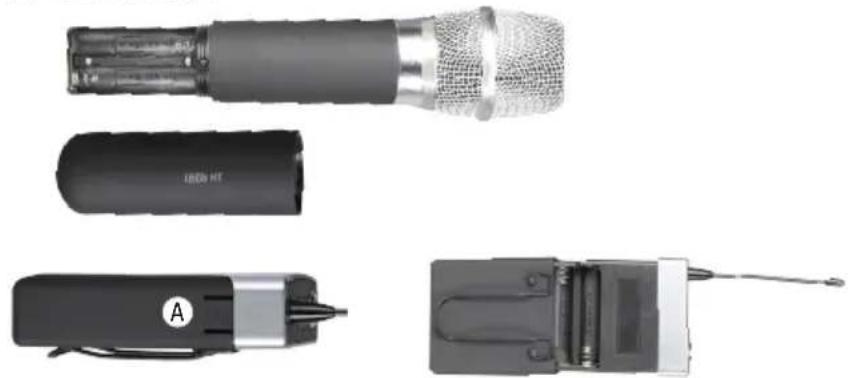

Wie befestige ich den Taschensender am Gürtel?
Der Taschensender (Bodypack) wird mit einer Gürtelklammer geliefert. Befestigen Sie ihn an Ihrem Gürtel oder Gitarrengurt. Für Lavalier- oder Headset-Mikrofone schließen Sie diese an den Mini-XLR-Eingang an.
Was tun, wenn der Empfänger kein Signal anzeigt?
Überprüfen Sie, ob der Sender eingeschaltet ist und die Batterien geladen sind. Stellen Sie sicher, dass die Frequenzen synchronisiert sind. Verringern Sie den Abstand und sorgen Sie für freie Sicht. Überprüfen Sie, ob die Antennen festgeschraubt und in V-Form ausgerichtet sind.
Wie reinige ich das Mikrofon?
Verwenden Sie ein trockenes, weiches Tuch. Keine chemischen Reinigungsmittel verwenden. Für den Windschutz: Mit lauwarmem Seifenwasser waschen und an der Luft trocknen lassen. Sender oder Empfänger nicht eintauchen.

Benutzerfragen zu U500 DC LD Systems

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Mikrofon kostenlos im PDF-Format! Finden Sie Ihr Handbuch U500 DC - LD Systems und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. U500 DC von der Marke LD Systems.

BEDIENUNGSANLEITUNG U500 DC LD Systems

SICHERHEITSHINWEISE 17-18

EINFÜHRUNG 18

LIEFERUMFANG 19

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 19-21

BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER) 21-22

BEDIENUNG EMPFÄNGER 22-25

BEDIENUNG SENDER 25-26

BATTERIEWECHSEL 26

FEHLERSUCHE 27

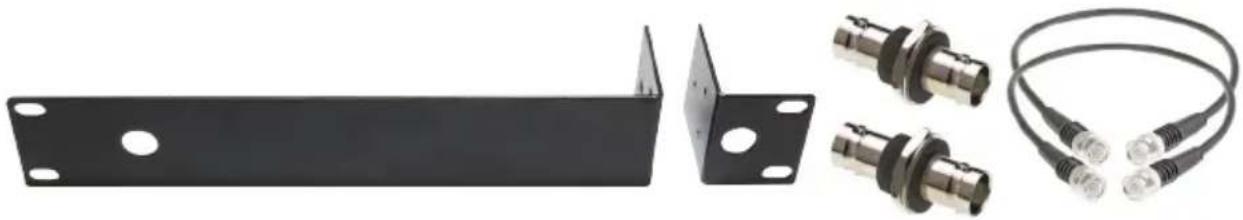

OPTIONALES ZUBEHÖR 27-28

TECHNISCHE DATEN 28-30

HERSTELLERERKLÄRUNGEN 30

FRANCAIS

MESURES PRÉVENTIVES 31-32

INTRODUCTION 32

CONTENU DU CARTON 33

CONNECTEURS, CONTRÔLES ET INDICATEURS 33-35

BROCHAGE TRANSMETTEUR CEINTURE MINI-XLR 35-36

UTILISATION DU RÉCEPTEUR 36-39

UTILISATION DE L'ÉMETTEUR 39-40

REMPLACEMENT DES PILES 40

EN CAS DE PROBLÈME 41

Drehregler zum Einstellen der Kopfhörerlautstärke (nur Doppelempfänger).

8

Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

  1. Lesen Sie diese Anleitung bitte sorgfältig durch.
  2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
  3. Befolgen Sie die Anweisungen.
  4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
  5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
  6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
  7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
  8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
  9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
  10. Lüftungsschlitze dürfen nicht blockiert werden.
  11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
  12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
  13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
  14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
  15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
  16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
  17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
  18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
  19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
  20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
  21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

  1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
  2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
  3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
  4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
  5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
  6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
  7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
  8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
  9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
  10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.

LD Systems U500 DC - ACHTUNG - 1

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

LD Systems U500 DC - ACHTUNG - 2

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

LD Systems U500 DC - ACHTUNG - 3

Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

EINFÜHRUNG

Die Funkübertragungssysteme der LD U500 Serie bieten professionelle Leistung und Funktionen einschließlich der automatischen Kanalsuche und der bequemen One-Touch-Infrarot-Synchronisierung für einfache Einrichtung. Mit schaltbarer HF-Leistung, Pilotton-Übertragung und einer Auswahl von dynamischen und Kondensatormikrofonen liefern U500 Systeme hervorragenden Klang mit erweiterter Dynamik.

  • Drahtloses True Diversity UHF Mikrofon System
  • Automatischer Kanal-Scan für interferenzfreie Funktion
    • Frequenz-Sync via Infrarot-Technik
  • Individueller Benutzername
  • Pilot-Ton für störgeräuschfreie Übertragung
    • Einstellbare Rauschsperre (Squelch)
    • Schaltbare Sendeleistung (2, 10 oder 30 mW)
  • Hand- und Taschensender mit komfortabler Gain-Einstellung
  • Mechanisch entkoppelte Kapseln
  • Kontrastreiches OLED-Grafikdisplay

- Simultaner Betrieb von bis zu 4 Systemen (LDU518) / bis zu 6 Systemen (LDU508 und DU506UK) / bis zu 12 Systemen (LDU505 und LDU506)

Die Verwendung von drahtlosen Mikrofonsystemen kann eine Genehmigung erfordern - je nach landesspezifischen Bestimmungen. Bitte kontaktieren Sie Ihre zuständigen Behörde für weitere Informationen.

LIEFERUMFANG

LDU5xxHHC: Einzelempfänger plus Handsender und Kondensatorkapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung
LDU5xxHHD: Einzelempfänger plus Handsender und dynamischer Kapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung
LDU5xxBPH: Einzelempfänger plus Taschensender und Headset (schwarz), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung
LDU5xxBPHH: Einzelempfänger plus Taschensender und Headset (hautfarben), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung
LDU5xxBPG: Einzelempfänger plus Taschensender und Gitarrenkabel, Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung
LDU5xxBPL: Einzelempfänger plus Taschensender und Lavalier-Mikrofon, Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung
LDU5xxBPW: Einzelempfänger plus Taschensender und Clip-Mikrofon für Blasinstrumente, Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung
LDU5xxHHC2: Doppelempfänger plus 2x Handsender und Kondensatorkapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Batterien, Transportkoffer, Rack-Kit, Anleitung
LDU5xxHHD2: Doppelempfänger plus 2x Handsender und dynamischer Kapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Batterien, Transportkoffer, Rack-Kit, Anleitung
LDU5xxBPH2: Doppelempfänger plus 2x Taschensender und Headset (schwarz), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Batterien, Transportkoffer, Rack-Kit, Anleitung
LDU5xxBPHH2: Doppelempfänger plus 2x Taschensender und Headset (hautfarben), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Batterien, Transportkoffer, Rack-Kit, Anleitung

Eine umfangreiche Auswahl an LD U500 Einzelkomponenten und Zubehör finden Sie auf WWW.LD-SYSTEMS.COM

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

1 2 5 3 4 POWER TIME TIME_bar

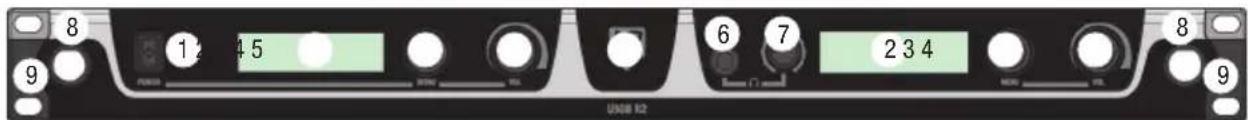

8 1 4 5 6 7 2 3 4 9 U508 R2

EMPFÄNGER

1 POWER

Ein- bzw. Ausschalter. Drücken und halten Sie den Taster für die Dauer von ca. 2 Sekunden, um das Gerät ein- bzw. auszuschalten.

2 DISPLAY

Ein- bzw. Ausschalter. Drücken und halten Sie den Taster für die Dauer von ca. 2 Sekunden, um das Gerät ein- bzw. auszuschalten.

3 MENU

Kombinierter Drück-Dreh-Geber, um in das Bearbeitungsmenü zu gelangen und die einzelnen Menüpunkte auszuwählen und zu editieren.

4 VOL

Dreh-Geber zum Einstellen der Lautstärke des an den Audio-Ausgängen anliegenden Audio-Signals. Sobald Lautstärkeänderungen vorgenommen werden, wird die Lautstärkeeinstellung augenblicklich im Display angezeigt (VOLUME 00 - 100). Nach ca. 3 Sekunden Inaktivität kehrt das Display zur Hauptanzeige zurück.

5

Infrarot-Schnittstelle zum Synchronisieren der relevanten Systemeinstellungen des Empfängers mit dem Sender (z.B. Sendefrequenz).

6 KOPFHÖRERAUSGANG

6,3mm Klinkenbuchse zum Anschließen eines Kopfhörers (nur Doppelempfänger).

7 KOPFHÖRERLAUTSTÄRKE

Drehregler zum Einstellen der Kopfhörerlautstärke (nur Doppelempfänger).

8

Vorrichtung zum Anbringen der Antennen beim Rackeinbau. Entfernen Sie die Abdeckkappen, befestigen die BNC-Adapter an der Frontblende und verbinden die BNC-Antennenanschlüsse (Abb. 11, Doppelempfänger) mit den BNC-Adaptern in der Frontblende (kurze Antennenkabel und BNC-Adapter im Lieferumfang). Nun können die Antennen an der Vorderseite des Empfängers befestigt werden.

9

Schraublöcher für den 19" Rackeinbau.

10 DC BUCHSE

Kleinspannungsbuchse für die Spannungsversorgung des Geräts (Einzelempfänger: DC 12V Plus innen, 500mA, Doppelempfänger: DC 12V Plus innen, 1000mA). Verwenden Sie bitte ausschließlich den mitgelieferten Netzadapter.

10 12 13 14 11 11 DC UV 050 mV SALIANCE OUTPUT CREAMANCE OUTPUT INTRUMENT LINE ANTICOM A IE System® Infrared & Fiber Optics Instruments 1 - 20/70 Re-Output - Format DESIGN AND COORDING TO BEANSER EXISTORS BY PRC. MUTTERNA A

12. Extended to a standard of ADO HOMEBER AND CHAPESSED BY 11 15 16 17 12 13 14 12 13 14 110 AFT/ANEX-3 BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED OUTPUT BALANCED 0 CE

11 ANTENNE A/B

BNC-Antennenanschluß A und B. Für einen optimalen Empfang schließen Sie bitte jeweils eine mitgelieferte Antenne an den Anschlüssen A und B an und richten sie nach oben in „V“ Anordnung.

12 BALANCED OUTPUT

Symmetrischer Audio-Ausgang mit 3-poliger XLR-Buchse.

13 UNBALANCED OUTPUT

Unsymmetrischer Audio-Ausgang mit 6,3mm Klinkenbuchse.

14 INSTRUMENT / LINE

Pegel- und Impedanzanpassung an Instrumenten- bzw. Line-Eingänge für den unsymmetrischen Klinken-Ausgang. Bringen Sie den Schalter mit einem geeigneten Werkzeug (z.B. Kugelschreiber) in die heruntergedrückte Position INSTRUMENT, wenn Sie den Empfänger am Eingang eines Instrumentenverstärkers anschließen (Gitarrenverstärker, Bassverstärker) und in die nicht heruntergedrückte Position LINE zum Anschließen an den Line-Eingang eines Mischpults oder Verstärkers.

Symmetrischer Audio-Ausgang mit 3-poliger XLR-Buchse (nur Doppelempfänger, Mix aus Signalen der Kanäle 1 und 2).

Unsymmetrischer Audio-Ausgang mit 6,3mm Klinkenbuchse (nur Doppelempfänger, Mix aus Signalen der Kanäle 1 und 2).

17 INSTRUMENT / LINE MIX OUT

Pegel- und Impedanzanpassung an Instrumenten- bzw. Line-Eingänge für den unsymmetrischen Klinken-Ausgang MIX OUT (nur Doppelempfänger). Bringen Sie den Schalter mit einem geeigneten Werkzeug (z.B. Kugelschreiber) in die heruntergedrückte Position INSTRUMENT, wenn Sie den Empfänger am Eingang eines Instrumentenverstärkers anschließen (Gitarrenverstärker, Bassverstärker) und in die nicht heruntergedrückte Position LINE zum Anschließen an den Line-Eingang eines Mischpults oder Verstärkers.

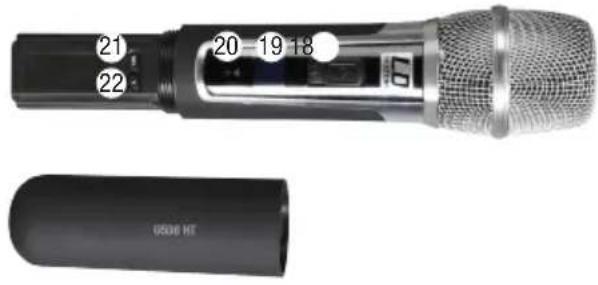

HANDSENDER

21 22 20-19 18 0506 NT

TASCHENSENDER

LD Systems U500 DC - TASCHENSENDER - 1

Ein- bzw. Ausschalter. Bringen Sie den Schalter in Position ON, um den Sender einzuschalten, in Position OFF, um ihn auszuschalten.

19 DISPLAY

Multifunktionales OLED-Grafikdisplay für die Anzeige von Frequenz-Gruppe und -Kanal, Nutzernamen und Batteriestatus. Zeigt weiterhin die Menüpunkte an, um Sendereinstellungen nach Wunsch vorzunehmen.

20

Infrarot-Schnittstelle zum Synchronisieren der relevanten Systemeinstellungen mit dem Empfänger (z.B. Sendefrequenz).

21 MENU / SEL

Taster, um in das Bearbeitungsmenü zu gelangen und die einzelnen Menüpunkte auszuwählen.

22 ▽

Taster, um im Bearbeitungsmenü die einzelnen Menüpunkte zu editieren.

23 ANTENNA

Austauschbare Antenne des Taschensenders. Für einen optimalen Empfang bitte nicht verdecken oder knicken (nur Taschensender).

24 INPUT

3-polige Mini-XLR-Buchse zum Anschließen von Headsets, Lavalier-, Instrumentenmikrofonen und Gitarrenkabeln (nur Taschensender)

BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER)

MINI-XLR 2 3 1 6,3 mm jack sleevetip

Gitarre, Bass und andere hochohmige Signalquellen.

LD Systems U500 DC - BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER) - 2

Kondensatormikrofon mit internem Pull-up-Widerstand.

LD Systems U500 DC - BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER) - 3

Achten Sie bei der Inbetriebnahme des drahtlosen Übertragungssystems darauf, den Empfänger in direktem Sichtkontakt mit dem Sender zu positionieren. Führen Sie nach dem Einschalten des Empfängers die automatische Frequenzsuche durch, um einen optimalen Empfang zu ermöglichen. Lassen Sie dabei den dazugehörigen Sender aus-, gegebenenfalls weitere Funksysteme aber eingeschaltet. Die Bedien-schritte hierzu finden Sie unter FREQ AUTO RUN.

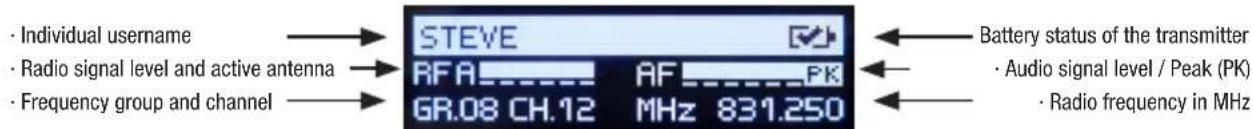

DISPLAY

Nach dem Einschalten des Empfängers wird als Begrüßungstext für kurz Zeit „WELCOME“ angezeigt, danach erscheint die Hauptanzeige mit folgenden Informationen: Individueller Benutzername, Batteriestatus, Funksignal-Pegel (RF), aktive Antenne (A / B), Pegel des Audio-Signals, Frequenz-Gruppe und -Kanal (GR.xx und CH.xx) und die Funkfrequenz in MHz.

LD Systems U500 DC - DISPLAY - 1

Um den Sender mit der im Empfänger eingestellten Funkfrequenz und dem individuellen Benutzernamen zu synchronisieren, bringen Sie die Infrarot-Schnittstelle des Senders in direkten Sichtkontakt zur Infrarot-Schnittstelle des Empfängers (Distanz ca. 10cm) und schalten den Sender ein. Drücken Sie nun auf den Drück-Dreh-Geber des Empfängers (MENU), um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt IR SYNC RUN aus (hell hinterlegt). Drücken Sie wiederum auf MENU, um den Synchronisierungsvorgang auszulösen. Nach wenigen Sekunden ist der Vorgang abgeschlossen und die Anzeige im Display des Senders wechselt für kurze Zeit auf „IR SYNC √“, als Bestätigung für die erfolgreiche Synchronisierung. Zum Abbrechen des Vorgangs drücken Sie auf MENU. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

EXIT IR SYNC RUN FREQ AUTO RUN

LD Systems U500 DC - DISPLAY - 3

Automatische Frequenzsuche (Frequenz-Scan), um in der aktuellen Umgebung eine interferenzfreie Funkfrequenz zu ermitteln und einen optimalen Empfang zu ermöglichen. Lassen Sie bei dem Vorgang den dazugehörigen Sender aus-, gegebenenfalls weitere Funksysteme aber eingeschaltet. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt FREQ AUTO RUN aus (hell hinterlegt). Um den Vorgang auszulösen, drücken Sie abermals auf MENU, das Stadium des Vorgangs wird nun animiert im Display angezeigt und der Scan-Prozess ist nach ca. 30 Sekunden abgeschlossen (zum Abbrechen auf MENU drücken).

Die so ermittelte Frequenz wird automatisch aktiviert und Sie können nun, wie unter „IR SYNC RUN“ beschrieben, den Sender einschalten und mit dem Empfänger synchronisieren. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

IR SYNC FREQ AUTO RUN GROUP 08

FREQ AUTO SCAN

GROUP

Menüpunkt zum Einstellen der Frequenz-Gruppe. Das LD U500 Funksystem verfügt über 8 Frequenz-Gruppen, die nach Wunsch ausgewählt werden können. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt GROUP aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen eine der Gruppen 01 bis 08 durch Drehen des Gebers aus. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

FREQ AUTO GROUP 08 CHANNEL 12

GROUP 08

CHANNEL

Menüpunkt zum Einstellen der Frequenz-Kanals. Das LD U500 Funksystem verfügt über 8 Frequenz-Gruppen mit je 12 Kanälen, die nach Wunsch ausgewählt werden können. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt CHANNEL aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen einen der Kanäle 01 bis 12 durch Drehen des Gebers aus. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

GROUP 08 CHANNEL 12 FREQ MAN 831.250

CHANNEL 12

FREQ MAN

Manuelle Einstellung der Funkfrequenz in 25kHz Schritten. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt FREQ MAN aus (hell hinterlegt). Drücken Sie auf MENU und stellen die Frequenz im MHz Bereich in 1MHz Schritten durch Drehen des Gebers ein. Drücken Sie abermals auf MENU und stellen die Frequenz im kHz Bereich in 25kHz Schritten durch Drehen des Gebers ein. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. Im Display wird unter Gruppe GR. nun U für User und unter Kanal CH. 1 angezeigt.

CHANNEL FREQ MAN 831.250 NAME STEVE

LD Systems U500 DC - FREQ MAN - 2

Um Sender und Empfänger eindeutig einem Künstler zuordnen zu können, besteht die Möglichkeit, Namen, Zahlen oder Zeichen in den Displays anzeigen zu lassen. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt NAME aus (hell hinterlegt). Drücken Sie auf MENU und wählen dann wie gewünscht den Buchsta- ben, die Zahl oder das Zeichen für die erste Stelle der 8 zur Verfügung stehenden Stellen durch Drehen des Gebers aus und bestätigen mit MENU, gleichzeitig kann nun die zweite Stelle nach Wunsch eingestellt werden, usw.. Nachdem die letzte Stelle bestätigt wurde, drücken Sie nochmals auf MENU, um eine Ebene höher in der Menüstruktur zu gelangen. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptan- zeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. Neben der Funkfrequenz wird auch der Name beim Synchronisieren auf den Sender übertragen.

FREQ MAN 831.250 NAME STEVE PILOT TONE OFF

NAME STEVE

PILOT TONE

Die Pilot-Ton-Einrichtung schützt eine drahtlose Mikrofonanlage vor Einstreuungen unerwünschter Signale, beispielsweise die von anderen Funkanlagen. Der Sender fügt dem eigentlich zu übertragenden Signal ein zweites, unhörbares Signal, den Pilot-Ton, hinzu. Der Empfänger identifiziert diesen als den übereinstimmenden Pilot-Ton und gibt das dazugehörige Signal frei. Signale ohne Pilot-Ton bleiben stummgeschaltet. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt PILOT TONE aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen ON, für Pilot-Ton-Einrichtung eingeschaltet (Drehung nach rechts), oder OFF, für Pilot-Ton-Einrichtung ausgeschaltet (Drehung nach links) mit Hilfe des Gebers aus. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

NAME STEVE PILOT TONE ON SQUELCH LOW

SQUELCH

Die Rauschspere verhindert unerwünschte Nebengeräusche, wenn der Sender ausgeschaltet ist. Darüber hinaus werden auch plötzlich auftretende Störgeräusche unterdrückt, falls das vom Sender an den Empfänger übertragene Signal nicht stark genug ist (z.B. durch zu große Distanz). Stellen Sie die Rauschspere (bei ausgeschaltetem Sender) auf die niedrigste Einstellung ein, bei der Nebengeräusche noch wirksam unterdrückt werden. In der Einstellung „HIGH“ kann sich unter ungünstigen Umständen die Übertragungsreichweite verringern. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt SQUELCH aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen die für Ihren Einsatzbereich optimale Einstellung durch Drehen des Gebers aus (LOW = niedriger, MID = mittlerer und HIGH = hoher Schwellenwert). Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

PILOT TONE ON SQUELCH MID BRIGHTNESS HIGH

BRIGHTNESS

Menüpunkt zum Einstellen der Helligkeit der Displaybeleuchtung. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt BRIGHTNESS aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen die für Ihren Einsatzbereich optimale Einstellung durch Drehen des Gebers aus (LOW = geringe, MID = mittlere und HIGH = maximale Helligkeit). Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

SQUELCH MID BRIGHTNESS HIGH PANEL LOCK OFF

PANEL LOCK

Um den Empfänger vor versehentlicher und unbefugter Bedienung zu schützen, besteht die Möglichkeit, die automatische Sperrung der Bedienelemente zu aktivieren. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt PANEL LOCK aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen ON, um die automatische Sperrung zu aktivieren (Drehung nach rechts), OFF, um sie zu deaktivieren (Drehung nach links). Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren. Ist die automatische Sperrung aktiviert, wird nach ca. 10 Sekunden für kurze Dauer „DISPLAY IS LOCKED“ angezeigt, ebenfalls, wenn nun eines der Bedienelemente betätigt wird und eine Änderung der Einstellungen des Empfängers über die Bedienelemente ist nicht mehr möglich. Zum Entsperren der Bedienelemente drücken und halten Sie den Drück-Dreh-Geber MENU für die Dauer von ca. 3 Sekunden (Anzeige „DISPLAY IS UNLOCKED“ für ca. 1 Sekunde).

BRIGHTNESS HIGH PANEL LOCK ON EXIT

LD Systems U500 DC - PANEL LOCK - 2

EXIT

Zum Verlassen des Bearbeitungsmenüs und um damit zur Hauptanzeige zurückzukehren, wählen Sie durch Drehen des Drück-Dreh-Gebers MENU den Menüpunkt EXIT aus (hell hinterlegt) und drücken auf MENU. Alternativ drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

PANEL LOCK OFF EXIT ← IR SYNC

BATTERY STATUS

Der Batteriestatus des entsprechenden Senders wird im Display angezeigt und stetig aktualisiert. Bei voll geladener Batterie erscheint das Symbol ( ca 10%, = ca. 30%. Sobald das Symbol für „Batterie schwach“ angezeigt wird, wechselt das Display etwa alle 5 Sekunden die Anzeige auf „LOW BATTERY“. Ersetzen Sie nun umgehend die verbrauchten Batterien.

LD Systems U500 DC - BATTERY STATUS - 1

BEDIENUNG SENDER

HAUPTANZEIGE

Nach dem Einschalten des Senders erscheint im Display die Hauptanzeige mit folgenden Informationen: Benutzername, Frequenz-Gruppe und -Kanal (GR.xx und CH.xx) und der Batteriestatus. Lösen Sie die Batteriefachabdeckung vom Sender, um die Bedienelemente SEL und Pfeiltaster freizugeben (Handsender: Schraubbare Abdeckhülse durch Linksdrehung entfernen, Taschensender: Abdeckschale durch Drücken auf die Markierungen an den Seiten vom Gehäuse ziehen). Drücken Sie nun auf den Pfeiltaster, werden Funkfrequenz, Gain und Sendeleistung angezeigt (zurück mit Pfeiltaster).

LD Systems U500 DC - HAUPTANZEIGE - 1

LD Systems U500 DC - HAUPTANZEIGE - 2

GAIN

Um Verzerrungen zu vermeiden und den Sender optimal an das anliegende Audio-Signal anzupassen, besteht die Möglichkeit, den Audio-Pegel in 3dB Schritten von 0dB auf bis zu -27dB abzusenken. Öffnen Sie, wie zuvor beschrieben, die Batteriefachabdeckung, um die Bedienelemente freizugeben. Drücken Sie nun auf SEL, um ins Bearbeitungsmenü zu gelangen und wiederum ggf. mehrfach auf SEL, um den Menüpunkt GAIN aufzurufen (hell hinterlegt). Senken Sie nun den Audio-Pegel durch ggf. mehrmaliges Drücken auf den Pfeiltaster so weit ab, bis Verzerrungen nicht mehr auftreten und die Peak-Anzeige AF PK im Display des Empfängers erlischt (auf Pegelspitzen achten). Zum Verlassen des Menüpunkts drücken Sie auf SEL, rufen den Menüpunkt EXIT durch ggf. mehrfaches Drücken auf SEL aus und bestätigen durch Drücken auf den Pfeiltaster. Nach ca. 10 Sekunden Inaktivität wechselt die Anzeige automatisch zur Hauptanzeige.

LD Systems U500 DC - GAIN - 1

LD Systems U500 DC - GAIN - 2

RF POWER

Passen Sie die Sendeleistung des Senders entsprechend der Anwendung an (Empfehlung: Außenbereich = 30mW, Bühne = 10mW, Konferenzanwendung = 2mW). Öffnen Sie, wie zuvor beschrieben, die Batteriefachabdeckung, um die Bedienelemente freizugeben. Drücken Sie nun auf SEL, um ins Bearbeitungsmenü zu gelangen und wiederum ggf. mehrfach auf SEL, um den Menüpunkt RF POWER aufzurufen (hell hinterlegt). Wählen Sie nun mit Hilfe der Pfeiltaste die gewünschte Sendeleistung aus (30mW, 10mW, 2mW - im Frequenzband von 863 - 865 MHz wird die Sendeleistung automatisch nach gesetzlichen Vorgaben auf maximal 10mW reduziert). Zum Verlassen des Menüpunkts drücken Sie auf SEL, rufen den Menüpunkt EXIT durch ggf. mehrfaches Drücken auf SEL aus und bestätigen durch Drücken auf den Pfeiltaster. Nach ca. 10 Sekunden Inaktivität wechselt die Anzeige automatisch zur Hauptanzeige.

LD Systems U500 DC - RF POWER - 1

EXIT

Um das Bearbeitungsmenü zu verlassen und zur Hauptanzeige zurückzukehren, rufen Sie den Menüpunkt EXIT auf und bestätigen durch Drücken auf den Pfeiltaster. Nach ca. 10 Sekunden Inaktivität wechselt die Anzeige automatisch zur Hauptanzeige.

LD Systems U500 DC - EXIT - 1

BATTERIESTATUS

Der Batteriestatus des Senders wird im Display angezeigt und stetig aktualisiert. Bei voll geladener Batterie erscheint das Symbol (☐ = ca. 70%, ☐ = ca. 30%). Sobald das Symbol für „Batterie schwach“ ☐ angezeigt wird, wechselt das Display etwa alle 5 Sekunden die Anzeige auf „LOW BATTERY“. Ersetzen Sie nun umgehend die verbrauchten Batterien.

LD Systems U500 DC - BATTERIESTATUS - 1

BEFESTIGEN DES TASCHENSENDERS

Befestigen Sie den Sender an einem Gürtel oder Gurt wie untenstehend abgebildet.

LD Systems U500 DC - BEFESTIGEN DES TASCHENSENDERS - 1

Öffnen Sie das Batteriefach des Handsenders, indem Sie die Batteriefachabdeckung durch Linksdrehung lösen und vom Gehäuse ziehen. Entnehmen Sie die verbrauchten Batterien und setzen frische Batterien (AA, Mignon) gemäß der Abbildungen im Batteriefach ein. Setzen Sie die Batteriefachabdeckung auf das Gehäuse und verschließen das Batteriefach durch Rechtsdrehung. Nutzen Sie den Sender für längere Zeit nicht, entnehmen Sie bitte die Batterien, um Beschädigungen am Sender durch auslaufende Batterien zu vermeiden.

Öffnen Sie das Batteriefach des Taschensenders, indem Sie auf beide Markierungen an den Seiten des Batteriefachdeckels (Abb. A) drücken und ihn bis zum Anschlag vom Gehäuse ziehen. Entnehmen Sie die verbrauchten Batterien und setzen frische Batterien (AA, Mignon) gemäß der Abbildungen im Batteriefach ein. Schieben Sie die Batteriefachabdeckung nun wieder auf das Gehäuse, bis die Abdeckung hörbar ein-rastet. Nutzen Sie den Sender für längere Zeit nicht, entnehmen Sie bitte die Batterien, um Beschädigungen am Sender durch auslaufende Batterien zu vermeiden.

LD Systems U500 DC - BEFESTIGEN DES TASCHENSENDERS - 2

PROBLEM ANZEIGELÖSUNG
Kein Audiosignal oder zu niedriger PegelEmpfänger: Empfang wird weder auf Antenne A noch B angezeigt.Überprüfen Sie, ob der Sender eingeschaltet ist. Überprüfen Sie die Batterien des Senders.
Empfänger: Displaybeleuchtung ist abgeschaltetÜberprüfen Sie die Stromversorgung des Empfängers
Empfänger: Empfang wird weder auf Antenne A noch B angezeigt.Sender: Gerät ist eingeschaltet. Ladezustand der Batterien ist ok.Überprüfen, ob Funkfrequenz von Sender und Empfänger übereinstimmt.Überprüfen der Sendeleistung.Verringern Sie den Abstand zwischen Sender und Empfänger.Stellen Sie sicher, dass zwischen Sender und Empfänger eine direkte Sichtverbindung besteht.Stellen Sie sicher, dass die Antennen des Empfängers nach oben und in V-Form ausgerichtet sind.Verringern Sie die Stärke der Rauschunterdrückung (SQUELCH)
Empfänger: Empfang auf Antenne A bzw.Antenne B wird angezeigt.Erhöhen Sie den Signal-Pegel bzw. überprüfen Sie die GAIN-Einstellung im Sender.
Verzerrungen und StörgeräuscheEmpfänger: Funksignal wird angezeigt EntfernenSie mögliche Quellen für Interferenzen (Digitalgeräte, andere Funksysteme).Erhöhen Sie die Stärke der Rauschunterdrückung (MUTE LEVEL) am Empfänger.

OPTIONALES ZUBEHÖR

LDU500CH - Mikrofonkopf mit Kondensatoskapsel und hypercardioider Richtcharakteristik (matt schwarz)
LDU500DH - Mikrofonkopf mit dynamischer Kapsel und hypercardioider Richtcharakteristik (matt schwarz)
LDU500CC - Mikrofonkopf mit Kondensatoskapsel und cardioider Richtcharakteristik (matt silber)
LDU500DC - Mikrofonkopf mit dynamischer Kapsel und cardioider Richtcharakteristik (matt silber)

LDU500RK - 19" Rackeinbau-Kit für den Einbau eines Einzelempfängers (2 Rackwinkel, 2 BNC-Adapter, 2 kurze Antennenkabel und 1 Satz Schrauben inklusive).

LD Systems U500 DC - OPTIONALES ZUBEHÖR - 1

LDU500RK2 - 19" Rackeinbau-Kit für den Einbau zweier Einzelempfänger (2 Rackwinkel, 2 Verbindungselemente und 1 Satz Schrauben inklusive).

LD Systems U500 DC - OPTIONALES ZUBEHÖR - 2

Verbindungselemente anschrauben (Empfänger A rechts, Empfänger B links).

2

Beide Empfänger zusammenführen und verschrauben.

3

Rackwinkel anschrauben (Empfänger A links, Empfänger B rechts).

Eine umfangreiche Auswahl an LD U500 Funksystemen und weiterem Zubehör finden Sie auf WWW.LD-SYSTEMS.COM

TECHNISCHE DATEN

Empfänger
Modellbezeichnung: LDU50xR LDU50xR2
Empfängertyp: True Diversity
Modulation: FM
823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Frequenzbereich:
Kanäle: 96 (8 x 12)
Gruppen: 8
Antennenanschlüsse: 2 x BNC
Frequenzgang: 30 – 16.000 Hz
Rauschunterdrückung: Regelbare Rauschsperre
Klirrfaktor (THD): <0,1%
Rauschabstand: >100 dB
Symmetrische Ausgänge: XLR 2 x XLR
Symmetrischer Mix-Ausgang:XLR
Unsymmetrische Ausgänge:6,3-mm-Klinkenbuchse2x 6,3-mm-Klinkenbuchse
Unsymmetrischer Mix-Ausgang:6,3-mm-Klinkenbuchse
Kopfhörerausgang:6,3-mm-Stereoklinkenbuchse
Max. Audio-Ausgangspegel (symmetrisch):+10 dBu
Max. Audio-Ausgangspegel (unsymmetrisch):+6 dBV 0 dBV (umschaltbar Line / Instrument)
Bedienelemente:POWER On/Off, MENU Drehregler mit Tastenfunktion, VOL Lautstärkeregler, INSTRUMENT/LINE SchalterPOWER On/Off, 2x MENU Drehregler mit Tastenfunktion, 2x VOL Lautstärkeregler, 2x INSTRUMENT/LINE Schalter
Anzeigeelemente:Multifunktionales OLED-Grafikdisplay2 x Multifunktionales OLED-Grafikdisplay
Betriebsspannung:12 V DC, 500 mA12 V DC, 1000 mA
Temperaturbereich:5°C ... 40°C
Relative Luftfeuchte während Betrieb:20% ... 80% (nicht kondensierend)
Abmessungen (B x H x T):212 x 44 x 159 mm484 x 44 x 200 mm
Gewicht:0,95 kg2,05 kg
Zubehör (im Lieferumfang):Netzadapter, 2 x Antennen, AudiokabelNetzadapter, 2 x Antennen, Audiokabel, Rack Kit
Features:Automatische Kanalsuche, IR-Frequenzsynchronisation, Pilotton

Handsender:

Modellbezeichnung: LDU50xMD LDU50xMC
Modulation: FM
823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Frequenzbereich:
Kanäle: 96 (8 x 12)
Gruppen: 8
Mikrofontyp: Mikrofon Kondensatormikrofon
Richtcharakteristik: Niere Niere
Frequenzgang: 60 – 16.000 Hz
Klirrfaktor (THD): <0,2% @ 1 kHz
Rauschabstand: >95 dB
Sendeleistung: 2 mW, 10 mW, 30 mW umschaltbar und abhängig vom HF-Band
Bedienelemente: Power On/Off, Select, Pfeiltaste
Anzeigeelemente: Multifunktionales OLED-Grafikdisplay
Stromversorgung: 2 x AA-Batterien (Mignon-Zellen)
Betriebsdauer:bis zu 10 h (je nach Batterietyp)
Temperaturbereich:5°C ... 40°C
Relative Luftfeuchte während Betrieb:20% ... 80% (nicht kondensierend)
Abmessungen (L x ∅):257 x 51 mm257 x 50 mm
Gewicht (ohne Batterien):0,2 kg0,21 kg
Zubehör (im Lieferumfang):2 x AA-Batterien (Mignon-Zellen)
Features:IR-Frequenzsynchronisation

Taschensender

Modellbezeichnung: LDU50xBP
Modulation: FM
823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Frequenzbereich:
Kanäle: 96 (8 x 12)
Gruppen: 8
Eingänge:3-Pol-Mini-XLR (Low-Z/High-Z)
Frequenzgang: 30 – 16.000 Hz
Klirrfaktor (THD): <0,1% @ 1 kHz
Rauschabstand: >90 dB
Sendeleistung: 2 mW, 10 mW, 30 mW umschaltbar und abhängig vom HF-Band
Bedienelemente: Power On/Off, Select, Pfeiltaste
Anzeigeelemente: Multifunktionales OLED-Grafikdisplay
Stromversorgung: 2 AA-Batterien (Mignon-Zellen)
Betriebsdauer:bis zu 10 h (je nach Batterietyp)
Temperaturbereich:5°C ... 40°C
Relative Luftfeuchte während Betrieb:20% ... 80% (nicht kondensierend)
Abmessungen (B x H x T):65 x 86 x 23 mm
Gewicht (ohne Batterien):0,09 kg
Zubehör (im Lieferumfang):2 x AA-Batterien (Mignon-Zellen)
Features:IR-Frequenzsynchronisation

Mikrofone

Modellbezeichnung: LDWS100MH1 LDWS100MH3 LDWS100ML LDWS1000MW
Mikrofontyp: Headset Headset Lavalier-Mikrofon Blasinstrumenten-mikrofon
Kapsel:Back-Elektret-KondensatorBack-Elektret-KondensatorBack-Elektret-KondensatorBack-Elektret-Kondensator
Richtcharakteristik: Niere Niere Niere Niere
Frequenzgang:20 – 20.000 Hz70 – 16.000 Hz20 – 20.000 Hz50 – 18.000 Hz
Anschlüsse:3-Pol-Mini-XLR3-Pol-Mini-XLR3-Pol-Mini-XLR3-Pol-Mini-XLR
Zubehör (im Lieferumfang):Windschutz aus SchaumstoffWindschutz aus SchaumstoffWindschutz aus SchaumstoffWindschutz aus Schaumstoff
Features:Hautfarben
Modellbezeichnung:LDU500CCLDU500DCLDU500CHLDU500DH
Mikrofontyp: Mikrofonkopf für U500 HandsenderMikrofonkopf für U500 HandsenderMikrofonkopf für U500 HandsenderMikrofonkopf für U500 Handsender
Kapsel:Back-Elektret-KondensatorMikrofonBack-Elektret-KondensatorMikrofon
Richtcharakteristik: Niere Niere HyperniereHyperniere
Anschlüsse:LDU500 SchraubanschlussLDU500 SchraubanschlussLDU500 SchraubanschlussLDU500 Schraubanschluss
Farbe:Silber mattSilber mattSchwarz mattSchwarz matt
Features:Rauscharmer FET-Impedanzwandler, spezielle elastische Halterung, Goldkon-takteelastische Halterung, GoldkontakteRauscharmer FET-Impedanzwandler, spezielle elastische Halterung, Goldkontakteelastische Halterung, Goldkontakte

Gitarrenkabel

Modellbezeichnung:LDU500GC
Steckverbinder 1:3-Pol-Mini-XLR
Steckverbinder 2:6,3-mm-Klinkenbuchse
Länge:0,8 m

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter info@adamhall.com anfragen.

LD Systems U500 DC - HERSTELLERGARANTIE &amp; HAFTUNGSBESCHRÄNKUNG - 1

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

FRANCAIS

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : LD Systems

Modell : U500 DC

Kategorie : Mikrofon
