Tipo de producto	Limpiador de piscina automático hidráulico
Marca	Polaris
Modelo	Quattro Sport
Categoría	Piscina
Alimentación	Hidráulica (requiere un sobrepresor)
Acción de limpieza	Aspira, barre y frota todas las superficies de la piscina
Sistema de filtración	Doble bandeja filtrante (uso general + residuos finos) + filtro en línea
Velocidad de rotación de las ruedas (Recomendada)	28 a 32 revoluciones por minuto (RPM)
Número de ruedas	3 ruedas (incluyendo una delantera con logo Polaris)
Conexión	Conector mural universal (UWF) en boquilla de retorno dedicada de 3.81 cm
Longitud de manguera	Ajustable cortando o añadiendo secciones
Flotadores de manguera	Incluidos, espaciado recomendado de 30 a 90 cm
Capacidad de trepar por las paredes	Sí, depende de la forma de la piscina y del caudal de agua
Chorro de empuje ajustable	Orientación y caudal ajustables
Duración típica de limpieza	1 a 2 horas para la mayoría de las piscinas
Seguridad	Retirar antes de que personas entren al agua; no manipular mientras está en funcionamiento
Mantenimiento	Limpiar las bandejas filtrantes y el filtro en línea regularmente
Almacenamiento invernal	Vaciar el agua, retirar el UWF, no exponer a heladas
Compatibilidad de revestimientos	Adecuado para la mayoría de las piscinas, cuidado con revestimientos de vinilo con patrones
Neumático opcional para superficies lisas	Neumáticos PosiTrax disponibles para mejor agarre

Preguntas frecuentes - Quattro Sport POLARIS

¿Cómo ajustar la velocidad de rotación de las ruedas?

La velocidad óptima es entre 28 y 32 RPM. Si es demasiado baja, retire el disco reductor azul o verifique el caudal. Si es demasiado alta, instale el disco rojo o afloje la válvula de descarga de presión.

¿Por qué mi limpiador está lento o no se mueve?

Verifique la velocidad de las ruedas, limpie la bandeja filtrante, el colador del filtro en línea, la canasta del skimmer, la bomba y el filtro de la piscina. Busque fugas en las mangueras.

¿Cómo limpiar las bandejas filtrantes?

Presione el botón de apertura de la tapa, levante la manija para retirar la bandeja, separe las dos bandejas presionando el pulsador, vacíe los residuos y enjuague con agua limpia.

¿Cómo instalar el limpiador en la piscina?

Asegúrese de que el filtro esté limpio y que las tuberías nuevas estén enjuagadas. Atornille el UWF con el disco azul en la boquilla de retorno, conecte el conector rápido, ajuste la longitud de la manguera, coloque los flotadores y sumerja el limpiador.

¿Qué hacer si la manguera se enreda?

Verifique la longitud de la manguera, asegúrese de que los pivotes funcionen libremente, que los flotadores estén bien espaciados (30-90 cm) y que la velocidad de las ruedas sea correcta. Extienda la manguera al sol para enderezarla.

¿Cómo almacenar el limpiador para el invierno?

Retire el limpiador de la piscina y vacíe toda el agua. Desatornille el UWF de la pared. Guárdelo protegido de heladas y luz solar directa.

¿Por qué el limpiador no trepa por las paredes?

Verifique la velocidad de las ruedas (28-32 RPM), los flotadores, la ausencia de residuos y ajuste el chorro de empuje. Para superficies lisas, reemplace los neumáticos traseros por neumáticos PosiTrax.

¿Cómo ajustar el chorro de empuje?

Use un destornillador para desbloquear la tuerca cuadrada, gire el chorro a la posición deseada (estándar a las 3 en punto), luego apriete. El caudal se ajusta girando el chorro hacia la izquierda (disminuir) o hacia la derecha (aumentar).

¿Cuál es la función del disco reductor de caudal?

El disco azul reduce el caudal si la velocidad de las ruedas es demasiado alta; el disco rojo reduce más. Úselos para mantener la velocidad entre 28 y 32 RPM.

¿Qué hacer si el limpiador se queda atascado en los escalones?

Verifique la velocidad de las ruedas, limpie la bandeja filtrante, asegúrese de que los flotadores estén bien colocados, ajuste el chorro de empuje. Retire el equipo de piscina innecesario o instale un kit de protección de escalera.

MANUAL DE USUARIO Quattro Sport POLARIS

Funciona con bomba de presión adicional

OWNER'S MANUAL

English | Français | Español

WARNING

Polaris® y el diseño de limpiafondos de tres ruedas son marcas registradas de Zodiac Pool Systems LLC

Las demás marcas mencionadas en esta guía son propiedad de sus respectivos propietarios.

Polaris®

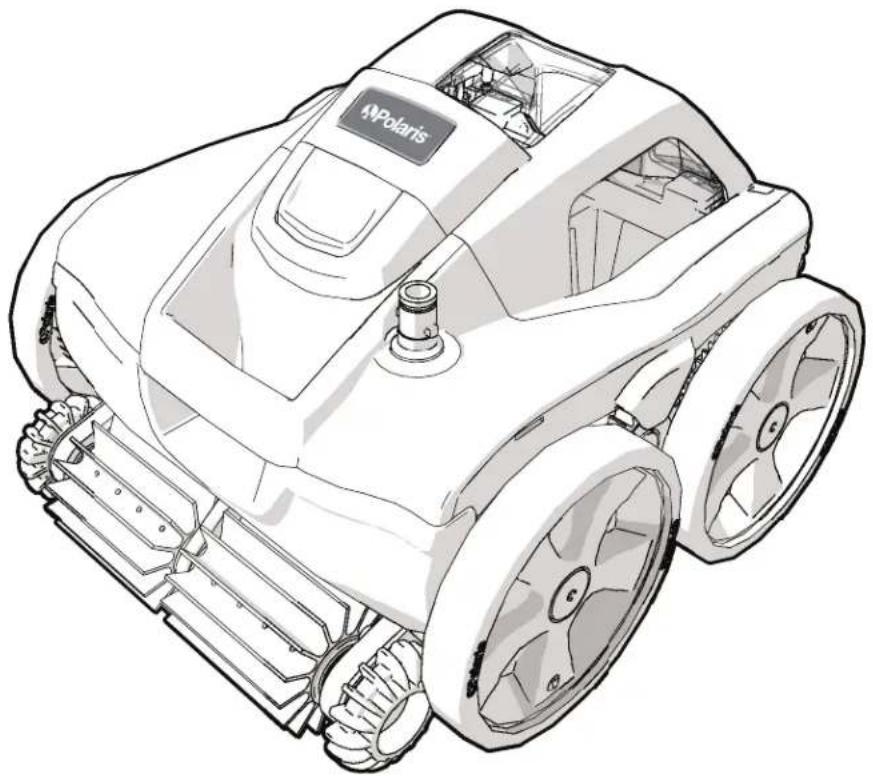

QUATTRO™

Funciona con bomba de presión adicional

MANUAL DEL USUARIO

Español

ADVERTENCIA

Para evitar riesgos de posibles lesiones:

• No manipule el limpiafondos Polaris mientras está en funcionamiento, salvo para comprobar las RPM de las ruedas.
• Retire siempre el limpiafondos Polaris antes de que las personas entren en la piscina.

PRECAUCIÓN

USO DE UN POLARIS QUATTRO EN UNA PISCINA CON REVESTIMIENTO DE VINILO

Ciertos diseños (dibujos) de revestimientos de vinilo son particularmente susceptibles al desgaste rápido de la superficie o a la eliminación de dibujos causados por objetos que entran en contacto con la superficie de vinilo, incluidos cepillos de piscina, juguetes, flotadores, fuentes, dispensadores de cloro y limpiafondos automáticos. Algunos dibujos de revestimiento de vinilo se pueden rayar o desgastar seriamente solo al frotar la superficie con un cepillo de piscina. La tinta del dibujo también puede borrarse durante el proceso de instalación o cuando entra en contacto con objetos en la piscina. Zodiac Pool Systems LLC y sus filiales y subsidiarias no son responsables de este deterioro, y la Garantía limitada no cubre el deterioro o borrado de diseños (dibujos), la abrasión o las marcas en los revestimientos de vinilo.

Antes de comenzar: información importante

• Antes de instalar el limpiafondos Polaris ^® , asegúrese de que el filtro de la piscina esté limpio.
• En tuberías nuevas, se debe eliminar el aire antes de instalar el limpiafondos.
• El limpiafondos no se debe utilizar para extraer polvo de yeso de las piscinas nuevas.
• Salvo cuando compruebe las RPM de las ruedas, no manipule el limpiafondos mientras está en funcionamiento.
• Retire siempre el limpiafondos antes de que las personas entren en la piscina.
• Desconecte el limpiafondos de la pared de la piscina al limpiar o enjuagar el filtro de la piscina.
• Retire siempre el limpiafondos de la piscina antes de realizar tratamientos de choque con productos químicos.
• Después de limpiar y enjuagar el filtro, deje funcionar el sistema de filtración durante al menos cinco minutos antes de volver a conectar el limpiafondos.

Para servicio o asistencia al cliente:

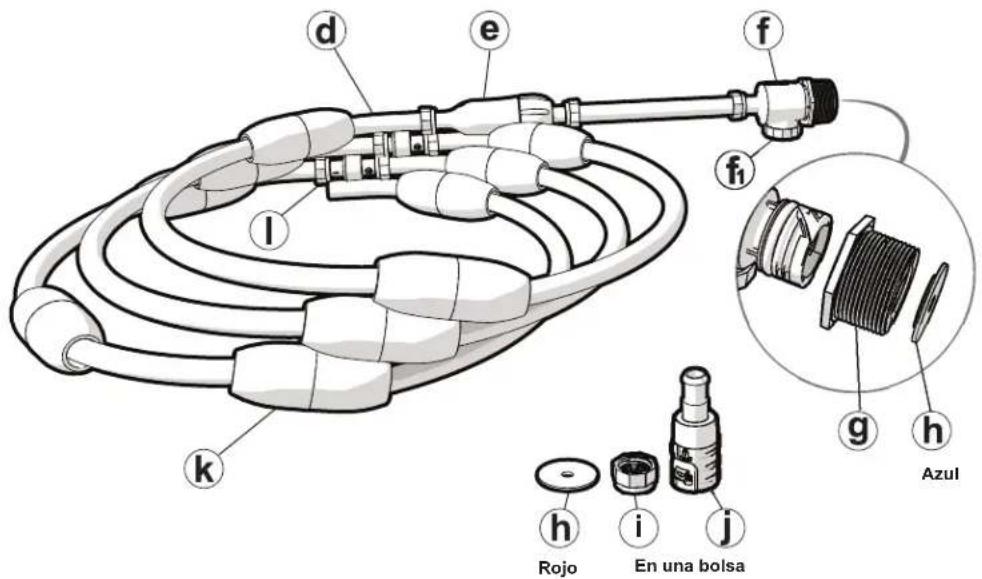

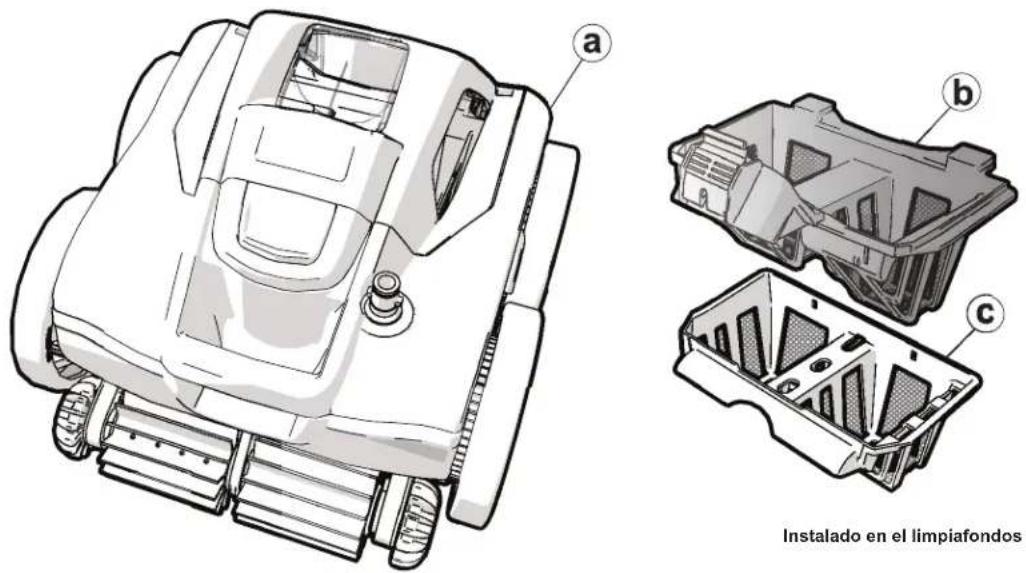

Contenido de la caja

a - Carcasa del limpiafondos
b - Depósito del filtro de suciedad de uso múltiple
c - Depósito del filtro fino de suciedad
d - Conjunto de la manguera
e - Conjunto de filtro en línea
f - Conector rápido

f₁ - Válvula de sobrepresión
g - Conector universal de pared (UWF®)
h - Discos reductores (azul y rojo)
i - Tuercas para la manguera
j - Conector de la manguera de alimentación
k - Flotadores de la manguera
I - Conexiones giratorias

1 Preparación de la piscina

1. Encienda la bomba de filtración y espere a que el circuito quede cebado.
2. Encienda la bomba de presión y espere 5 minutos para eliminar el aire de las tuberías.
3. Apague las dos bombas.

2 Instalación del conector universal de pared

El UWF (Conector universal de pared) se instala en piscinas con una toma de presión hacia el limpiafondos y un racor roscado hembra de 1-1/2".

1. Retire el conector universal de pared (UWF) (g) del conector rápido (f).
2. Enrosque el UWF (g) con el disco reductor azul (h) en su lugar, en la toma de presión hacia el limpiafondos.
3. Conecte el conector rápido (f) y la manguera al UWF (g). Gire en el sentido de las agujas del reloj y tire para asegurar su correcta fijación.

3

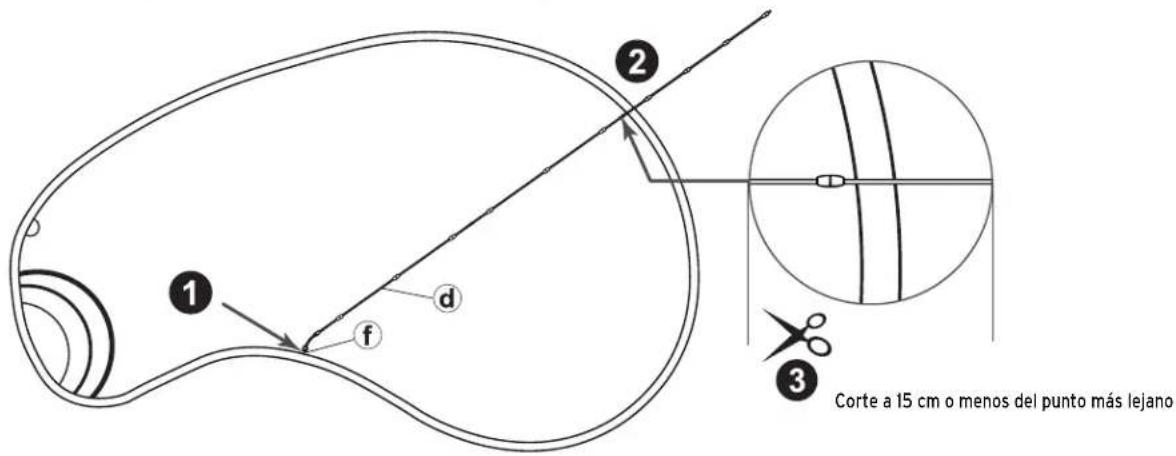

Ajuste de la longitud de la manguera

1. Con el conjunto de la manguera (d) conectado a la toma de presión del limpiafondos, extienda la manguera por el extremo hasta el punto más alejado de la piscina. No la coloque sobre escaleras ni zonas de asiento.

2. El extremo de la manguera debe estar a 15 cm (6"), más o menos, del punto más alejado.

- Si la manguera es demasiado corta, añada una sección de manguera de alimentación con flotadores, una conexión giratoria y dos tuercas para la manguera, disponibles a través de su distribuidor Polaris local. Ajuste a la longitud adecuada.

1. Corte la manguera de modo que quede dentro de los 15 cm (6") del punto más alejado.

Extienda la manguera para determinar el punto más alejado.

4

Conexión del racor de la manguera y ajuste de los flotadores

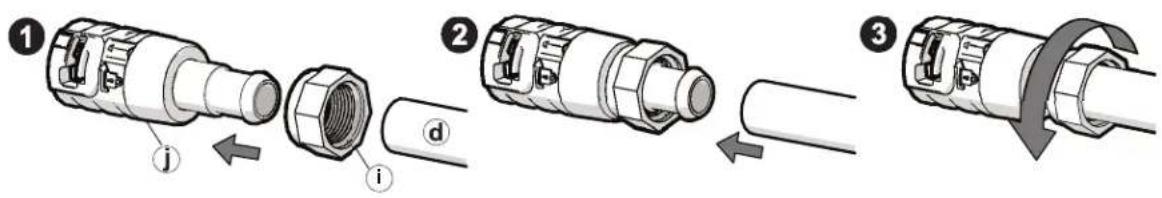

1. Coloque la tuerca de la manguera (i) en el extremo del conector de la manguera de alimentación (j).
2. Empuje el conjunto de la manguera (d) hacia el conector de la manguera de alimentación (j). Se puede utilizar agua para lubricar la manguera.
3. Apriete firmemente la tuerca para la manguera (i) en el conjunto de la manguera (d).

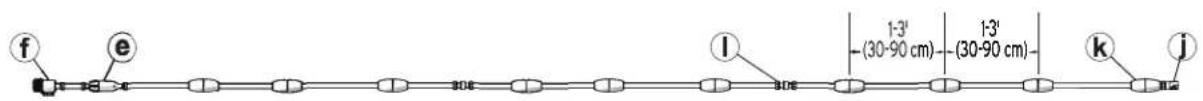

1. Coloque el primer flotador de la manguera (k) de modo que toque con el conector de la manguera de alimentación (j) y coloque el resto de los flotadores de la manguera a intervalos de 30-90 cm (1-3 ft).

5

Montaje del limpiafondos

ADVERTENCIA

Para evitar el riesgo de lesiones potencialmente graves, no nade ni use la piscina cuando el limpiafondos está sumergido o funcionando.

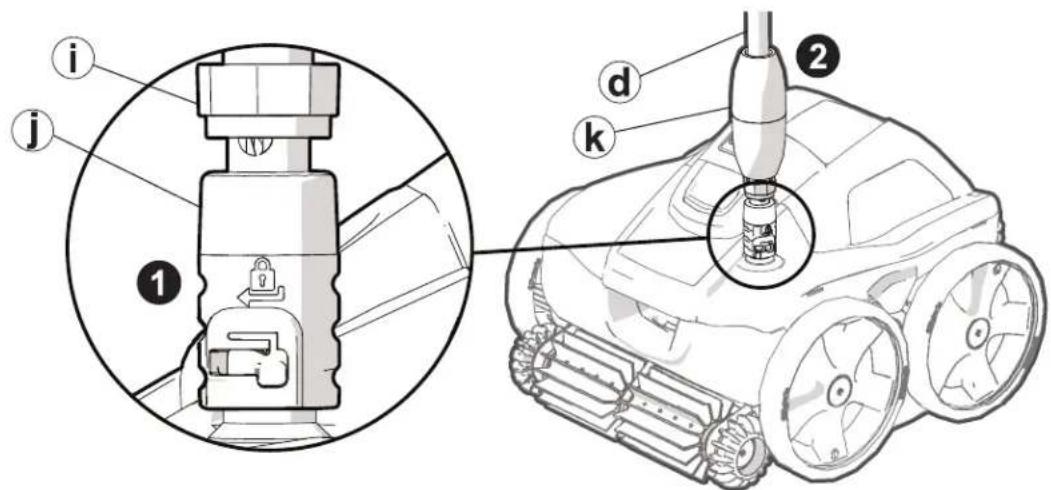

1. Conecte el conector de la manguera de alimentación (j) al limpiafondos.
2. Verifique que el primer flotador de la manguera (k) toque con el conector de la manguera de alimentación.
3. Sumerja el limpiafondos y deje que se hunda hasta el fondo de la piscina.

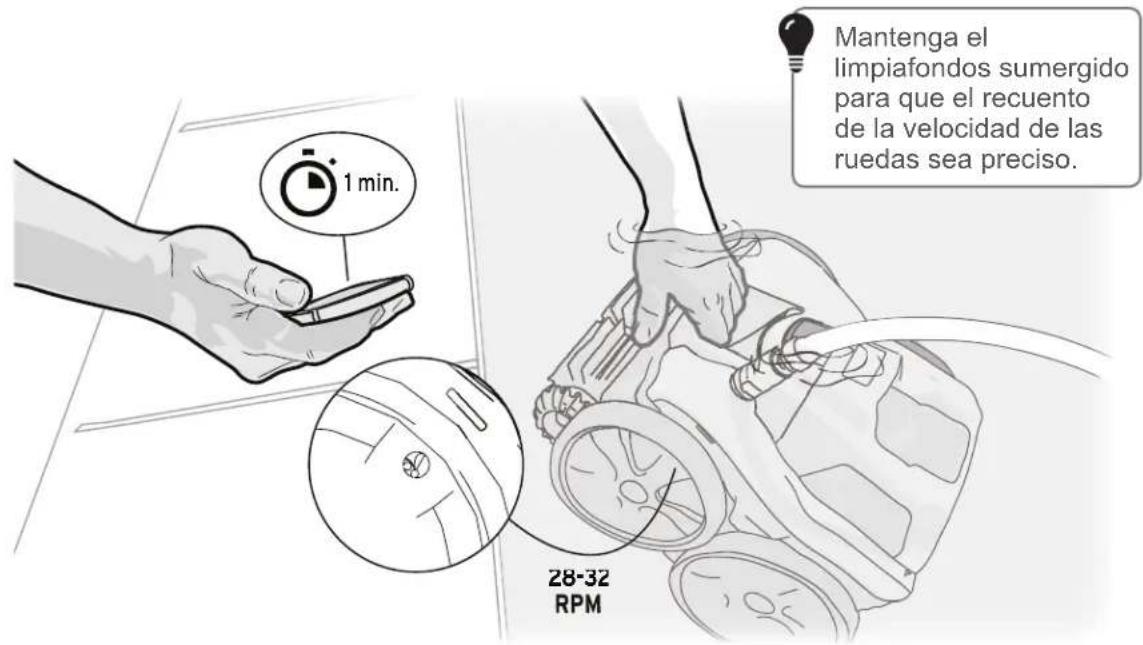

Comprobación de las RPM correctas de las ruedas

Antes de utilizar el limpiafondos, compruebe que las revoluciones por minuto (RPM) de las ruedas sean correctas. Para una eficiencia máxima, el limpiafondos debe operar entre 28 y 32 RPM.

IMPORTANTE: Mantenga el limpiafondos sumergido para que el recuento de la velocidad de las ruedas sea preciso.

1. Arranque la bomba de filtración y espere para que se cebe.
2. Arranque la bomba de presión; el limpiafondos comenzará a moverse.

3. Con ambas bombas en marcha, tire del limpiafondos hasta la línea de flotación. Mantenga el limpiafondos sumergido.
   PRECAUCIÓN: Levante siempre el limpiafondos con la empuñadura y evite posibles enredos de cabello cuando se incline.
   NOTA: La pestaña con el logotipo de Polaris® no es una empuñadura.

4. Tomando como referencia el logotipo de Polaris ^® que se encuentra en la rueda delantera izquierda, cuente las revoluciones de las ruedas (RPM) durante 1 minuto. Si las ruedas cambian de dirección durante la verificación, empiece de nuevo.

5. La velocidad óptima de las ruedas debe estar entre 28 y 32 RPM. Si la velocidad de las ruedas no se encuentra dentro de este rango, consulte la Sección 7 Ajuste de la velocidad de las ruedas.

7

Ajuste de la velocidad de las ruedas

<28 RPM

La flecha de dirección del flujo (↔) debe estar orientada hacia el limpiafondos

- Revise la malla del filtro en el conjunto del filtro en línea (e) para ver si hay suciedad que pueda reducir el flujo de agua.

- Limpie los skimmers, el filtro y el cesto pre-filtro de la bomba, y retire la suciedad que pueda limitar el flujo de agua.

- Verifique las mangueras y conexiones para detectar fugas que puedan causar la pérdida de presión del agua.

- Verifique las conexiones giratorias de la manguera (I) para comprobar si existen fugas o pérdidas excesivas. Verifique que la flecha de dirección del flujo (=esté orientada hacia el limpiafondos.

- Retire el disco reductor azul (h) del UWF® (g).

>32 RPM

- Sustituya el disco reductor azul por el disco reductor rojo (h).

- Afloje la válvula de sobrepresión (f ₁ ) hasta que se obtengan las RPM adecuadas.

NOTA: La válvula de sobrepresión solo se debe ajustar cuando se haya instalado un disco reductor.

8

Ajuste preciso

Cuando funciona correctamente, el limpiafondos Polaris® aspira, barre y cepilla todas las superficies de la piscina de forma aleatoria. La capacidad de subida en paredes depende de la forma de la piscina y de la presión o el flujo del agua. El limpiafondos trepa mejor en piscinas sin ángulos o curvas pronunciadas en la transición del fondo de la piscina a la pared de la piscina. Realice un ajuste preciso del limpiafondos para una funcionamiento óptimo, según sea necesario.

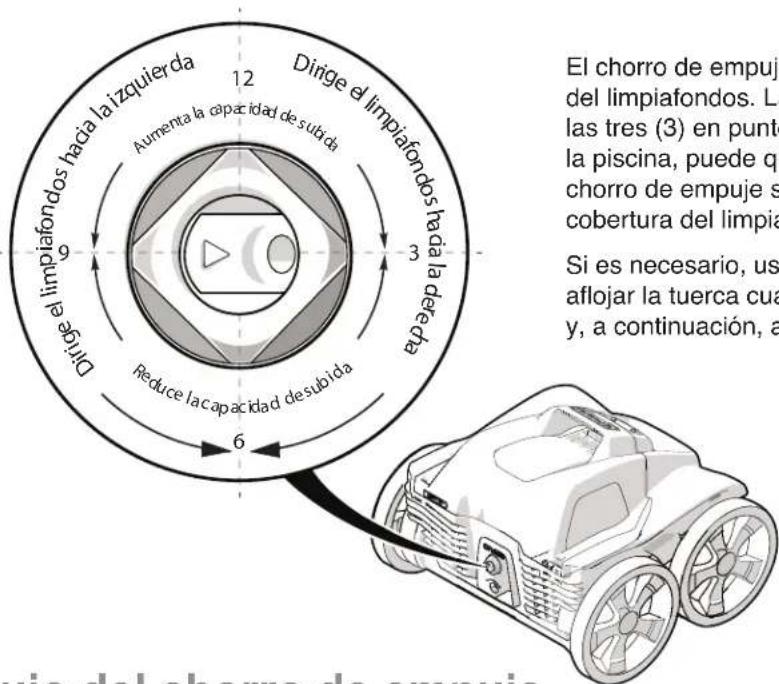

Posición del chorro de empuje

El chorro de empuje determina la dirección del limpiafondos. La posición de fábrica es a las tres (3) en punto, pero, dependiendo de la piscina, puede que otras posiciones del chorro de empuje sean útiles para mejorar la cobertura del limpiafondos.

Si es necesario, use una llave inglesa para aflojar la tuerca cuadrada, ajuste la posición y, a continuación, apriete la tuerca para fijarla.

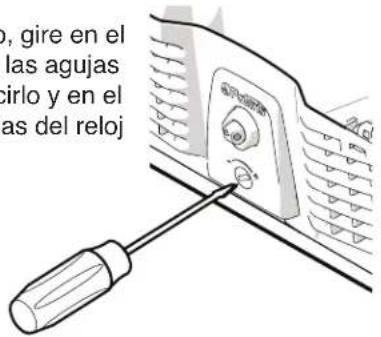

Flujo del chorro de empuje

Para ajustar el flujo, gire en el sentido contrario a las agujas del reloj para reducirlo y en el sentido de las agujas del reloj para aumentarlo.

Programación de la limpieza

Gracias a la cobertura de piscina rápida y eficiente del limpiafondos, puede que el horario de limpieza y el tiempo de funcionamiento pueda reducirse. El limpiafondos Polaris Quattro limpia la mayoría de las piscinas en una o dos horas, o menos.

9

Mantenimiento

Realice el mantenimiento de rutina para prolongar la vida de su limpiafondos.

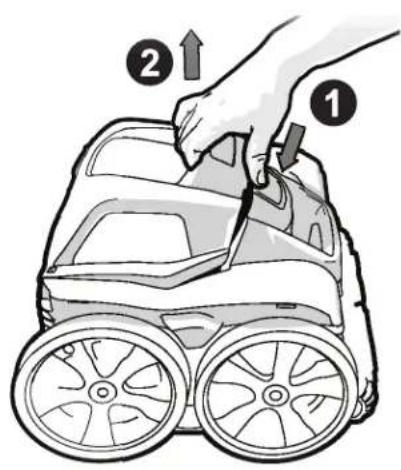

Limpieza del depósito del filtro

1. Presione sobre el botón de apertura de la tapa.
2. Levante la empuñadura para extraer el depósito del filtro.
3. Presione el botón de apertura de la cubierta del filtro para extraer los depósitos del filtro.
4. Separe el depósito del filtro fino de suciedad (c) del depósito del filtro de uso múltiple (b).
5. Vacíe la suciedad y enjuague los depósitos del filtro con agua limpia.

Limpieza de la malla del filtro en línea

1. Pare la bomba de filtración y la de presión.
2. Afloje la tapa del filtro en línea.
3. Separe el cuerpo del filtro en línea de la tapa del filtro.
4. Retire la malla del filtro.
5. Enjuague la malla del filtro con agua limpia.

Almacenamiento/Preparación para el invierno

NOTA: Nunca almacene el limpiafondos bajo la luz directa del sol.

Para almacenar el limpiafondos durante el invierno:

1. Retire el limpiafondos de la piscina y drene toda el agua para evitar daños por congelación de agua (la garantía no cubre los daños por agua congelada).
2. Retire el UWF de la pared de la piscina mediante el uso del conector rápido. De ser necesario, use la herramienta de extracción de UWF (n.º de pieza 10-102-00) disponible a través de su distribuidor Polaris®.

Solución de problemas

Problema Solución
El conjunto de la manguera se enreda.	1. Vuelva a medir la manguera para verificar que la longitud se ha ajustado correctamente para la forma de la piscina.2. Con el limpiafondos en funcionamiento, compruebe que las conexiones giratorias de la manguera y las conexiones de la manguera giren libremente.3. Asegúrese de que la manguera flote y de que los flotadores de la manguera se hayan colocado correctamente. Coloque el primer flotador (k) de modo que toque con el conector de la manguera de alimentación (j) y coloque el resto de los flotadores de la manguera a intervalos de 30-90 cm (1-3 ft).4. Compruebe las RPM de las ruedas. La velocidad óptima de las ruedas debe estar entre 28 y 32 RPM. Si la velocidad de las ruedas no se encuentra dentro de este rango, consulte la Sección 7 Ajuste de la velocidad de las ruedas.5. Enderece el conjunto de la manguera colocándola plana en el exterior.
El limpiafondos se detiene en los escalones u otros obstáculos durante más de 3 minutos.	1. Compruebe las RPM de las ruedas. La velocidad óptima de las ruedas debe estar entre 28 y 32 RPM. Si la velocidad de las ruedas no se encuentra dentro de este rango, consulte la Sección 7 Ajuste de la velocidad de las ruedas.2. Compruebe que no haya suciedad en el depósito del filtro y, si es necesario, límpielo.3. Asegúrese de que la manguera flote y de que los flotadores de la manguera se hayan colocado correctamente. Coloque el primer flotador (k) de modo que toque con el conector de la manguera de alimentación (j) y coloque el resto de los flotadores de la manguera a intervalos de 30-90 cm (1-3 ft).4. Ajuste el chorro de empuje. Consulte la Sección 8 Ajuste preciso.5. Retire los equipos innecesarios de la piscina o instale un conjunto de protección de la escalera (n.° de pieza G21) adquirido a través de un distribuidor Polaris®.6. Instale un accesorio de válvula de retroceso (n.° de pieza G62 en color negro y n.° de pieza G52 en color blanco) adquirido a través de un distribuidor Polaris. Puede que se requiera el uso de tuercas para la manguera y conexiones giratorias adicionales. Coloque la válvula de retroceso y el flotador de la manguera adyacente a una distancia de 1,8-2,4 m (6-8 ft) del limpiador.
El chorro de empuje pulveriza demasiada agua fuera de la piscina.	Compruebe la posición del chorro de empuje y, si es necesario, ajuste el flujo del chorro de empuje. Consulte la Sección 8 Ajuste preciso.
El limpiafondos no limpia toda la piscina.	1. Asegúrese de que la longitud de la manguera se ha ajustado correctamente para la forma de la piscina.Consulte la Sección 3 Ajuste de la longitud de la manguera.2. Ajuste el chorro de empuje para mejorar la cobertura.Consulte la Sección 8 Ajuste preciso.
Problema Solución
El limpiafondos se desplaza con lentitud, funciona con menos potencia de lo normal o no se mueve.	1. Compruebe las RPM de las ruedas. La velocidad óptima de las ruedas debe estar entre 28 y 32 RPM. Si la velocidad de las ruedas no se encuentra dentro de este rango, consulte la Sección 7 Ajuste de la velocidad de las ruedas.2. Compruebe que no haya suciedad en el depósito del filtro y, si es necesario, límpielo.3. Compruebe la malla del filtro y el filtro en línea y, si es necesario, límpielos.4. Limpie el cesto del skimmer, el cesto pre-filtro de la bomba y el filtro de la piscina.5. Compruebe todas las mangueras, conexiones y conexiones giratorias para detectar fugas que puedan causar la pérdida de presión de agua.
El limpiafondos no sube por las paredes.	1. Compruebe las RPM de las ruedas. La velocidad óptima de las ruedas debe estar entre 28 y 32 RPM. Si la velocidad de las ruedas no se encuentra dentro de este rango, consulte la Sección 7 Ajuste de la velocidad de las ruedas.2. Asegúrese de que la manguera flote y de que los flotadores de la manguera se hayan colocado correctamente. Coloque el primer flotador (k) de modo que toque con el conector de la manguera de alimentación (j) y coloque el resto de los flotadores de la manguera a intervalos de 30-90 cm (1-3 ft).3. Compruebe que no haya suciedad en el depósito del filtro y, si es necesario, límpielo.4. Ajuste el chorro de empuje. Consulte la Sección 8 Ajuste preciso.5. Para piscinas con superficies lisas (baldosines, fibra de vidrio, etc.), sustituya los neumáticos de las dos ruedas traseras por neumáticos PosiTrax®, que ofrecen más tracción (disponibles a través de su distribuidor Polaris®).
Piscinas con superficies lisas (baldosines, fibra de vidrio, etc.)
Problema Solución
La tracción no es suficiente en piscinas con superficies lisas (baldosines, fibra de vidrio, etc.).	Sustituya los neumáticos de las dos ruedas traseras por neumáticos PosiTrax (disponibles a través de su distribuidor Polaris) para obtener una mayor tracción.
