Tipo de producto	SAI trifásico de doble conversión en línea
Marca	Tripp Lite
Modelo	S3M100KXD
Capacidad	100 kVA / 90 kW
Tensión de entrada nominal	380/400/415 V trifásico + neutro (F-F), 220/230/240 V (F-N)
Rango de tensión de entrada	305-478 V F-F (carga >80%)
Frecuencia de entrada	50/60 Hz (selección automática), rango 40-70 Hz
Tensión de salida nominal	380/400/415 V trifásico + neutro (F-F), 220/230/240 V (F-N)
Regulación de tensión de salida	±1% (carga equilibrada, modo doble conversión)
Factor de potencia de salida	0,9
Tipo de batería	Externa, VRLA AGM/GEL sellada 12 V, 40 elementos (serie 20+20)
Autonomía	Variable según armario de batería externa (5 min a 3 h al 100% de carga)

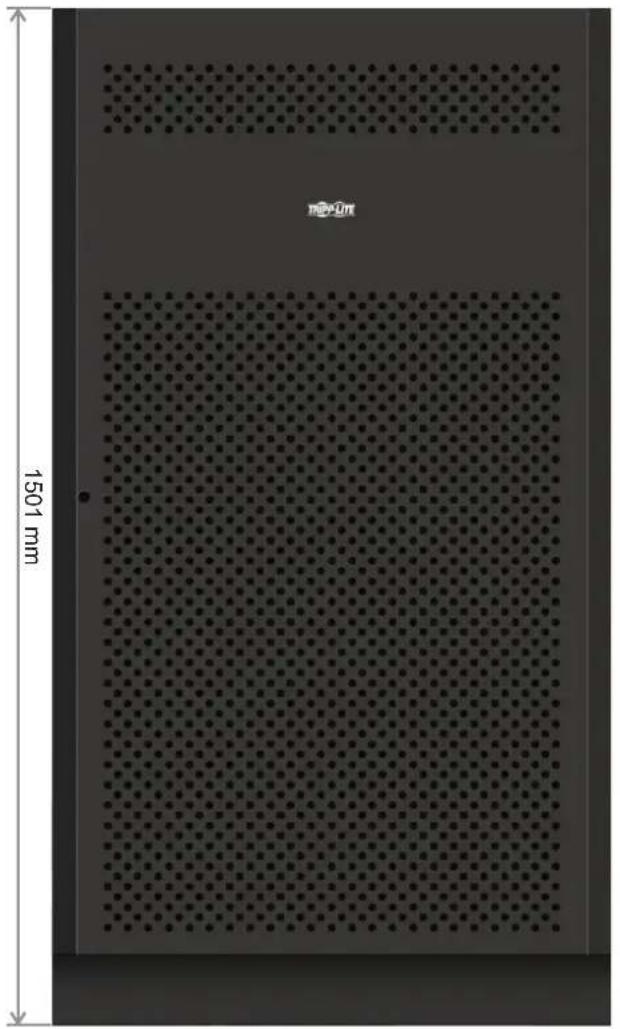

Dimensiones (Al x An x Pr)	1015 x 567 x 945 mm
Peso (sin baterías)	197 kg
Modos de funcionamiento	Línea, Batería, Derivación, ECO, Convertidor, Espera, Apagado
Eficiencia modo línea	94% al 100% de carga resistiva
Eficiencia modo ECO	98% al 100% de carga resistiva
Comunicación	RS-232, USB, ranura SNMP (WEBCARDLX), contacto seco (RELAYCARDSV)
Protección	Supervisión de red, parada de emergencia remota (REPO), paralelizable hasta 2 unidades
Normas de seguridad	IEC 62040-1:2008+A1:2013 (certificado TÜV)
Compatibilidad electromagnética	EN 62040-2:2006 Categoría C3
Temperatura de funcionamiento	0 a 40 °C (25 °C óptimo para la batería)
Accesorios incluidos	Manual, cable RS-232, llave de puerta, cable paralelo (P100200KIT)
Mantenimiento	Baterías y ventiladores reemplazables por personal calificado

Preguntas frecuentes - S3M100KXD Tripp Lite

¿Cuál es el tipo del SAI S3M100KXD?

Es un SAI trifásico de doble conversión en línea (on-line) con factor de potencia de salida 0,9. Ofrece una protección completa contra las perturbaciones eléctricas con tiempo de transferencia nulo a la batería.

¿Cómo instalar el SAI S3M100KXD?

La instalación debe ser realizada por un electricista calificado. Coloque el SAI en un lugar fresco, interior, con un espacio libre de al menos 50 cm en la parte delantera y trasera para la ventilación. Utilice cables de entrada y salida de sección adecuada (70 mm² para 100 kVA) y respete las normas locales.

¿Cuáles son los modos de funcionamiento disponibles?

Los modos son: Línea (alimentación de red), Batería (respaldo), Derivación (bypass), ECO (alta eficiencia), Convertidor, Espera y Apagado. El modo ECO permite una eficiencia de hasta 98% utilizando la derivación cuando la tensión de red es estable.

¿Cómo reemplazar las baterías externas?

El reemplazo de las baterías debe ser realizado por personal calificado. Utilice el mismo número y tipo de baterías VRLA AGM/GEL 12 V (40 elementos). Antes de cualquier intervención, corte la alimentación de red y las baterías, y verifique la ausencia de tensión peligrosa. Consulte el manual del armario de baterías.

¿Se pueden conectar varios SAI en paralelo?

Sí, hasta 2 unidades pueden configurarse en paralelo para aumentar la capacidad o en redundancia. Se necesita un kit paralelo (P100200KIT). Siga el procedimiento de cableado y configuración descrito en el manual (sección 3.6).

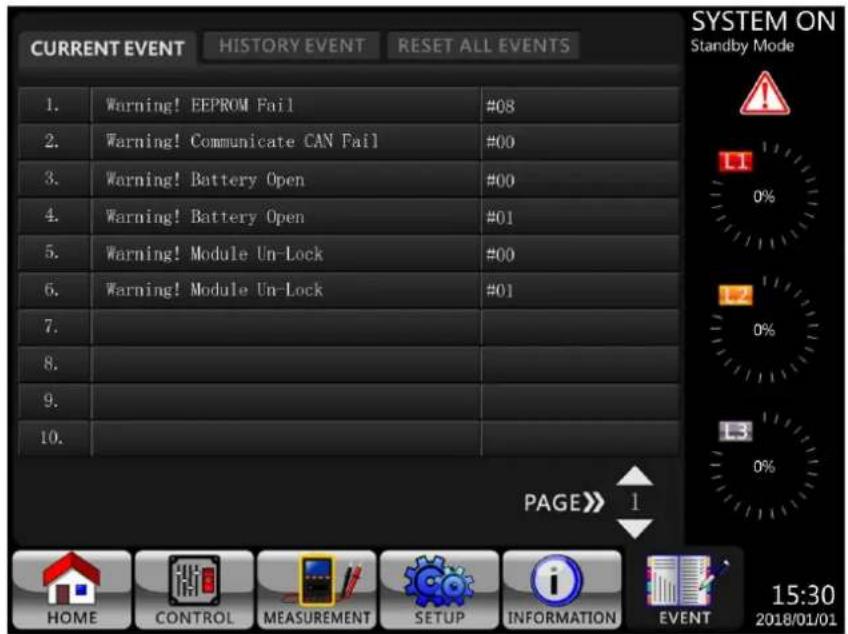

¿Qué hacer en caso de alarma 'Warning! Battery Open'?

Esta alarma indica que la batería no está conectada. Verifique el disyuntor de la batería, las conexiones y el parámetro de tensión nominal de la batería en la pantalla LCD. Si el problema persiste, contacte al soporte técnico.

¿Cómo configurar la función de parada de emergencia (EPO)?

La parada de emergencia se activa por un contacto normalmente cerrado (N.C.) por defecto. Conecte los pines X2.1 y X2.2 a un botón de parada de emergencia. Puede modificar el parámetro lógico en la pantalla LCD en el menú general (EPO Function).

¿Cuál es la frecuencia de mantenimiento recomendada?

Verifique regularmente el funcionamiento de los ventiladores y la limpieza de los filtros. Recargue las baterías cada 3 meses si el SAI permanece apagado. Realice un mantenimiento completo por un técnico autorizado cada año o según las condiciones de uso.

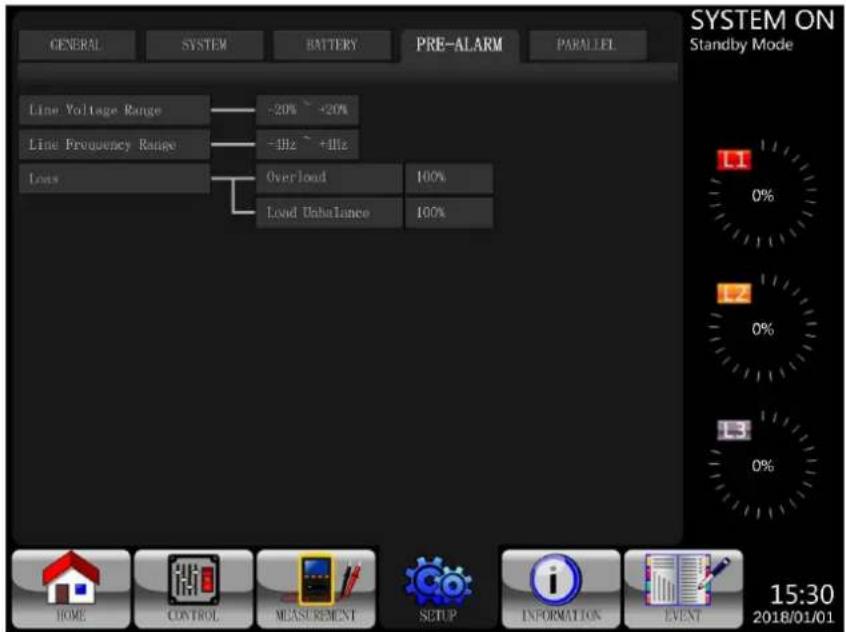

¿El SAI soporta una carga desequilibrada?

Sí, pero se puede configurar una pre-alarma para un desequilibrio superior a un umbral definido (20 a 100%). En caso de carga muy desequilibrada, el SAI puede conmutar a derivación para proteger la salida.

¿Dónde encontrar el manual completo en francés?

El manual original está disponible para descargar en el sitio notice-facile.com para el modelo S3M100KXD. El manual comprende 356 páginas y cubre la instalación, configuración, mantenimiento y solución de problemas.

MANUAL DE USUARIO S3M100KXD Tripp Lite

Manual del Propietario

SmartOnline® S3MX

Sistemas UPS Trifásicos

Excelencia en Manufactura

1111 W. 35th Street, Chicago, IL 60609 EE. UU. · triplite.com/support

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

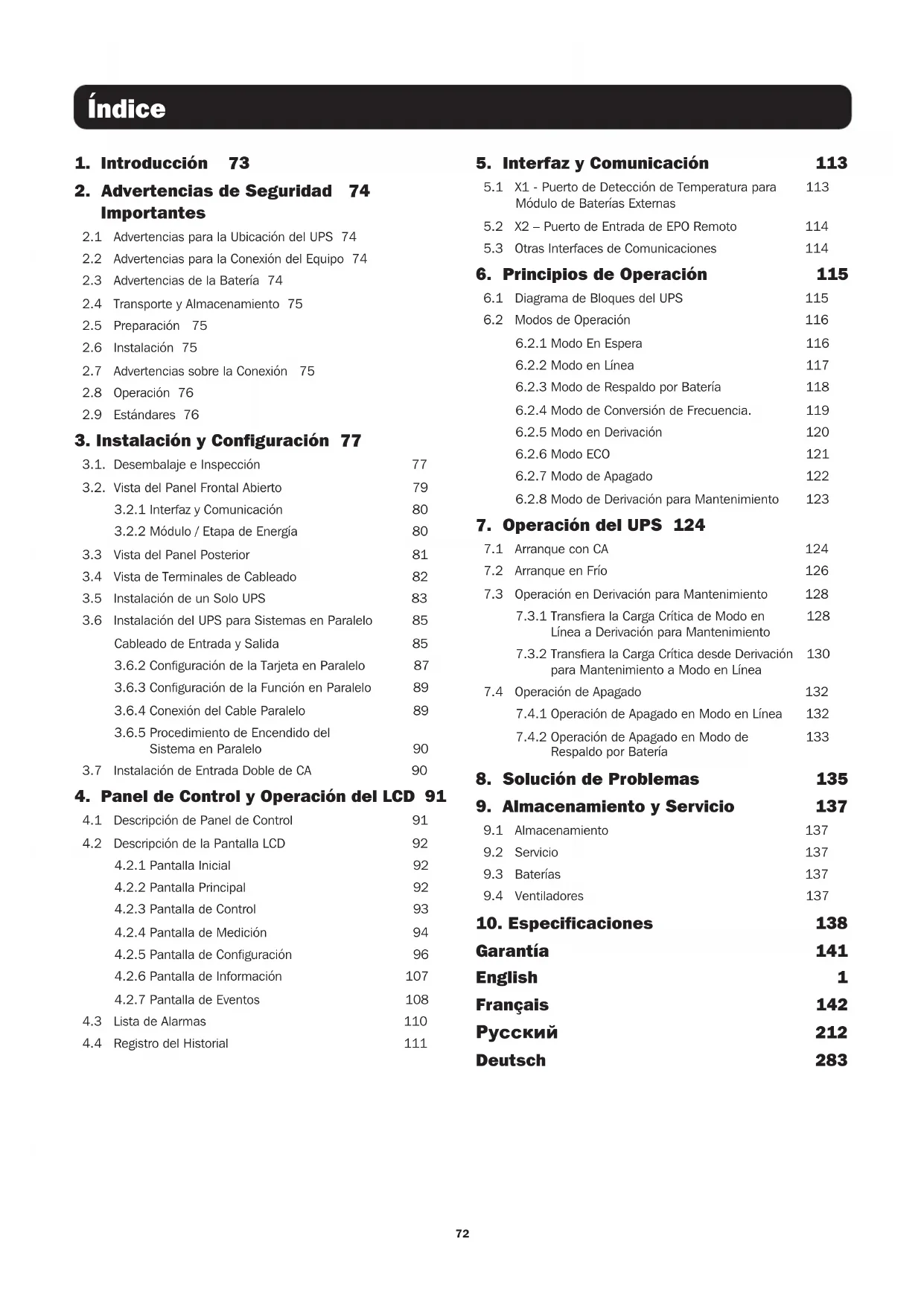

Índice

1. Introducción 73

2. Advertencias de Seguridad Importantes 74

2.1 Advertencias para la Ubicación del UPS 74 2.2 Advertencias para la Conexión del Equipo 74 2.3 Advertencias de la Batería 74 2.4 Transporte y Almacenamiento 75 2.5 Preparación 75 2.6 Instalación 75 2.7 Advertencias sobre la Conexión 75 2.8 Operación 76 2.9 Estándares 76

3. Instalación y Configuración 77

3.1. Desembalaje e Inspección 77 3.2. Vista del Panel Frontal Abierto 79

3.2.1 Interfaz y Comunicación 80 3.2.2 Módulo / Etapa de Energía 80

3.3 Vista del Panel Posterior 81 3.4 Vista de Terminales de Cableado 82 3.5 Instalación de un Solo UPS 83

3.6 Instalación del UPS para Sistemas en Paralelo 85

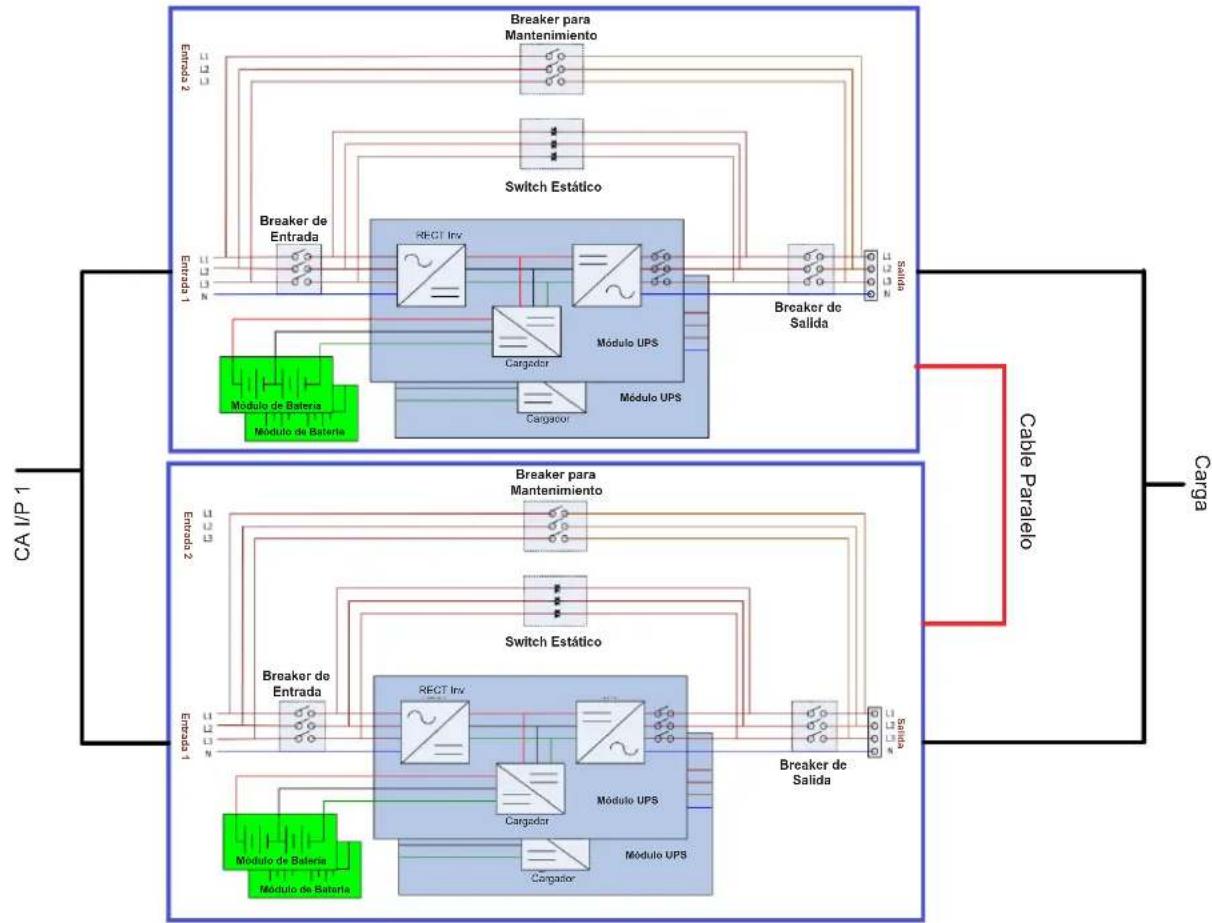

Cableado de Entrada y Salida 85

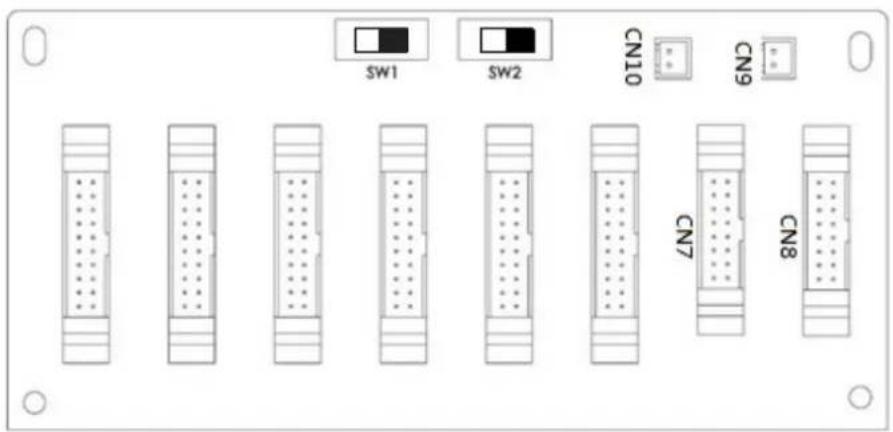

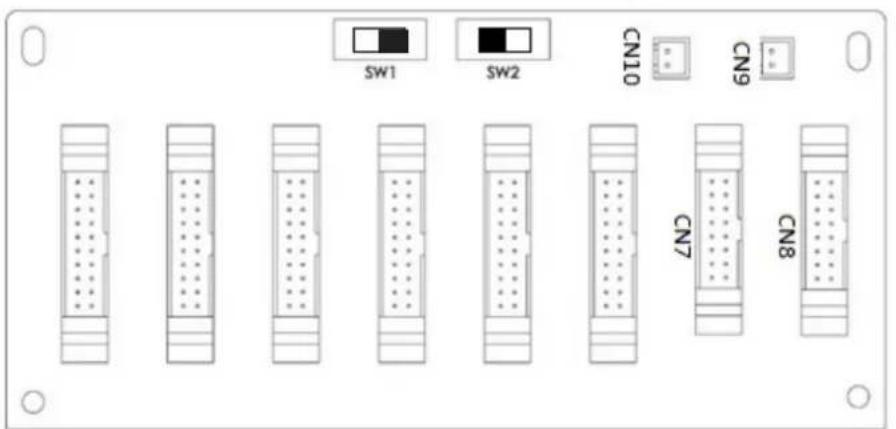

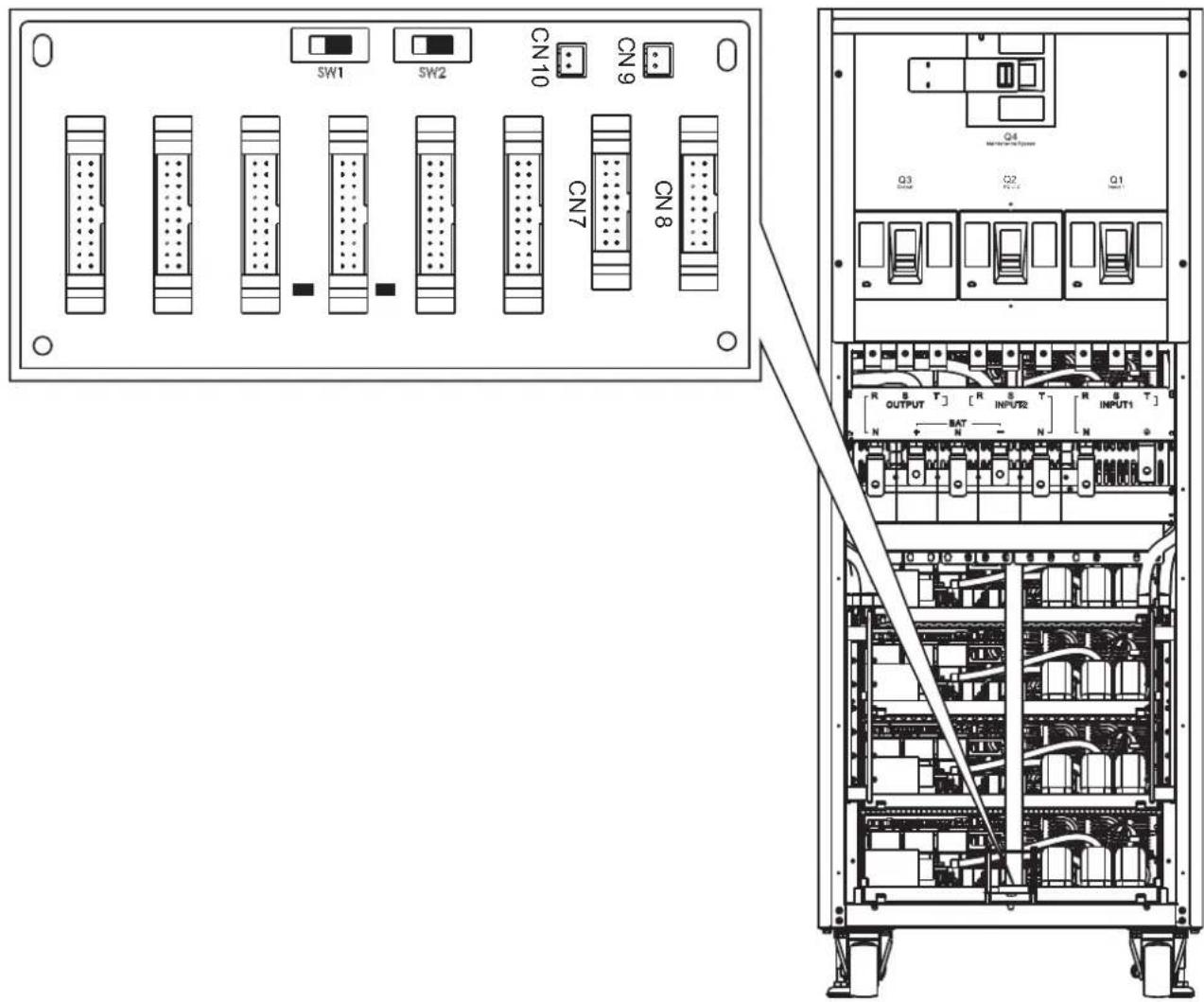

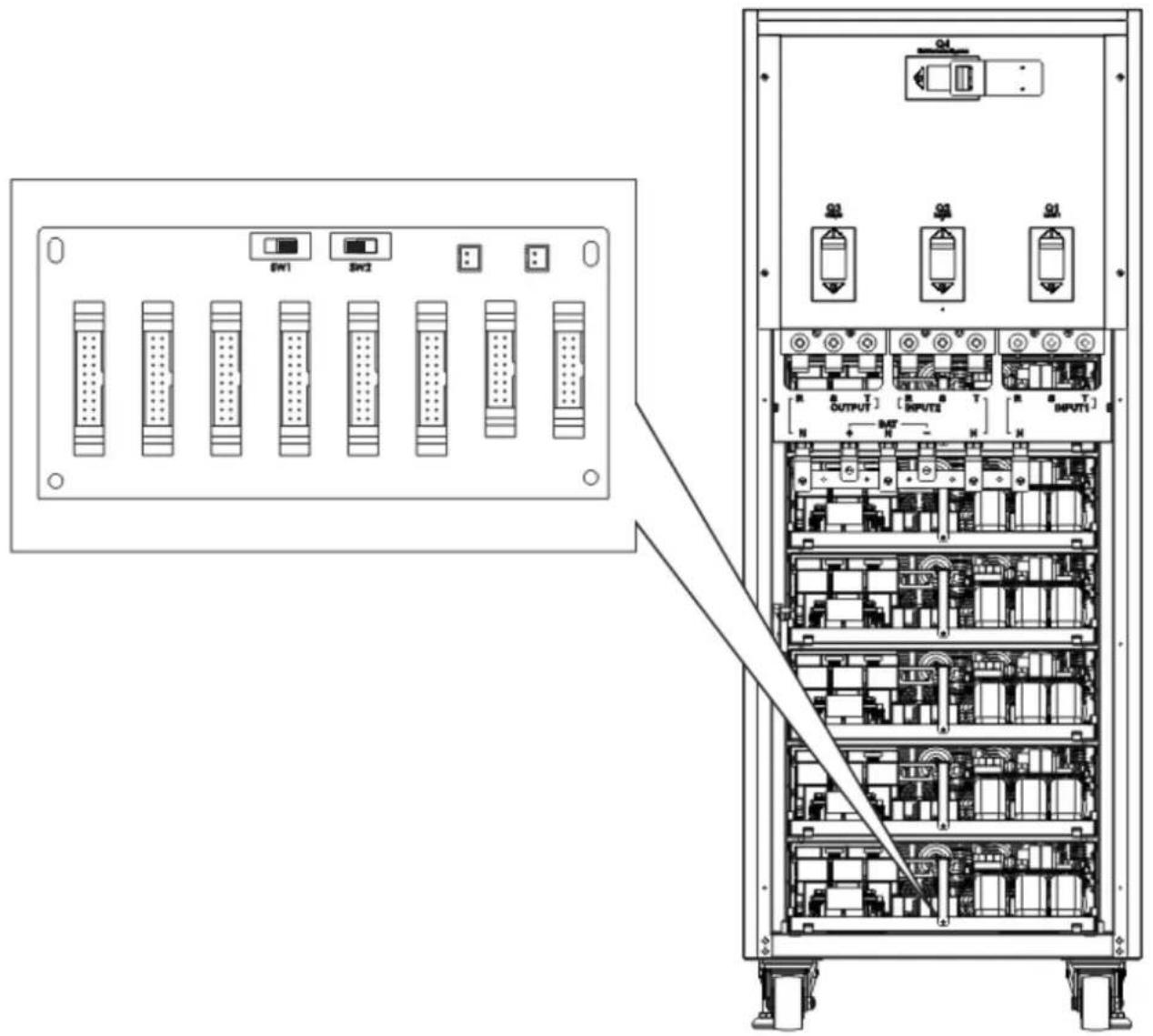

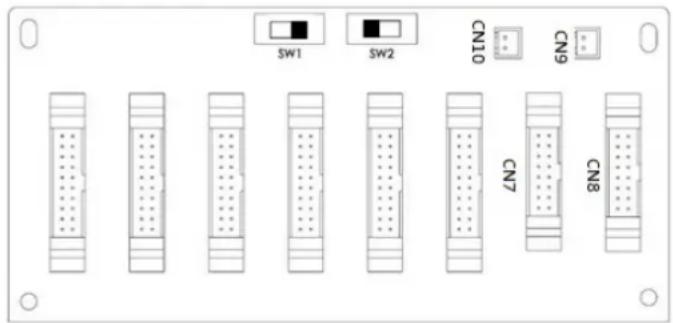

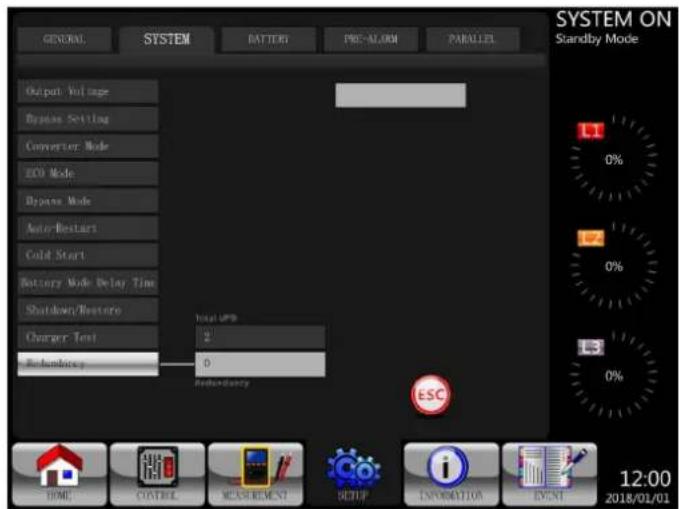

3.6.2 Configuración de la Tarjeta en Paralelo 87 3.6.3 Configuración de la Función en Paralelo 89 3.6.4 Conexión del Cable Paralelo 89 3.6.5 Procedimiento de Encendido del Sistema en Paralelo 90

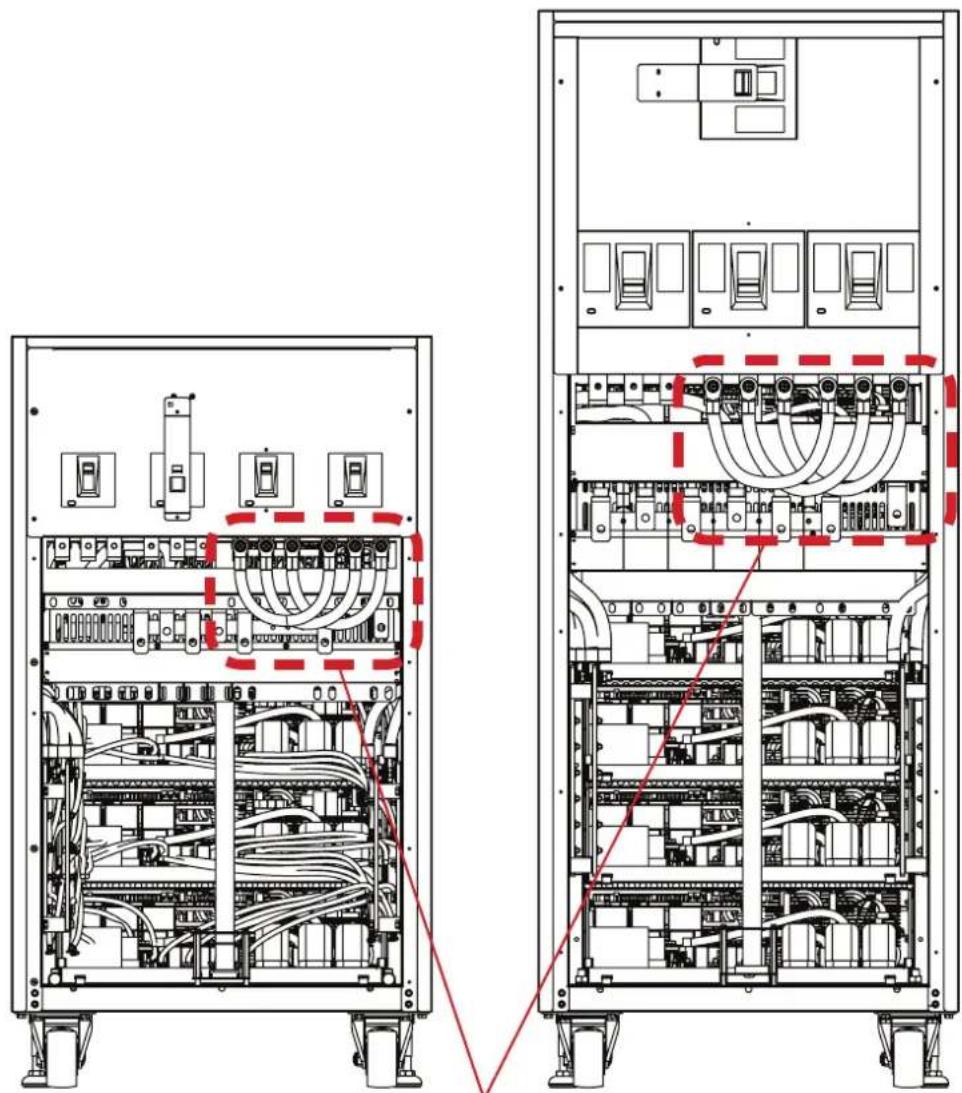

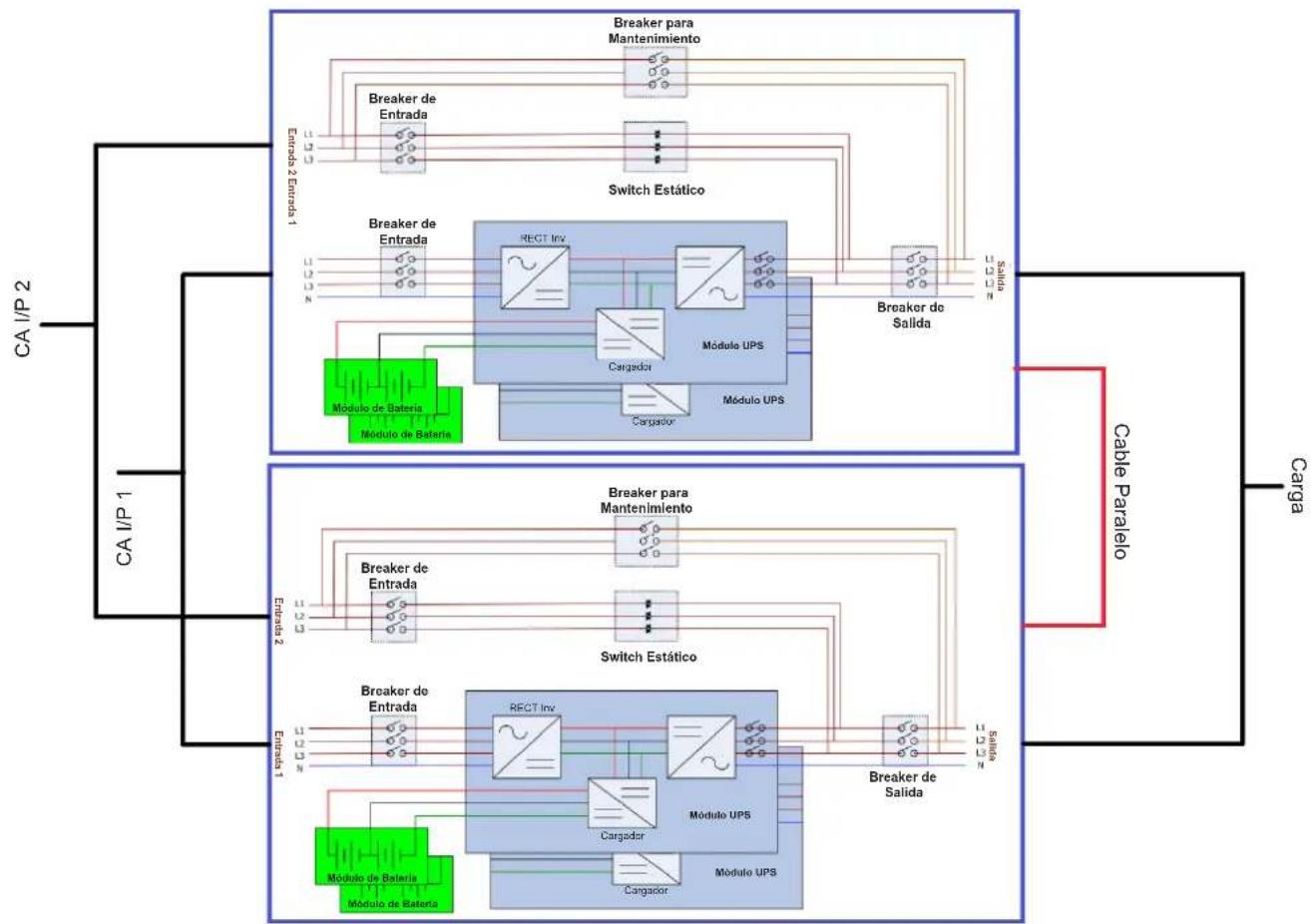

3.7 Instalación de Entrada Doble de CA 90

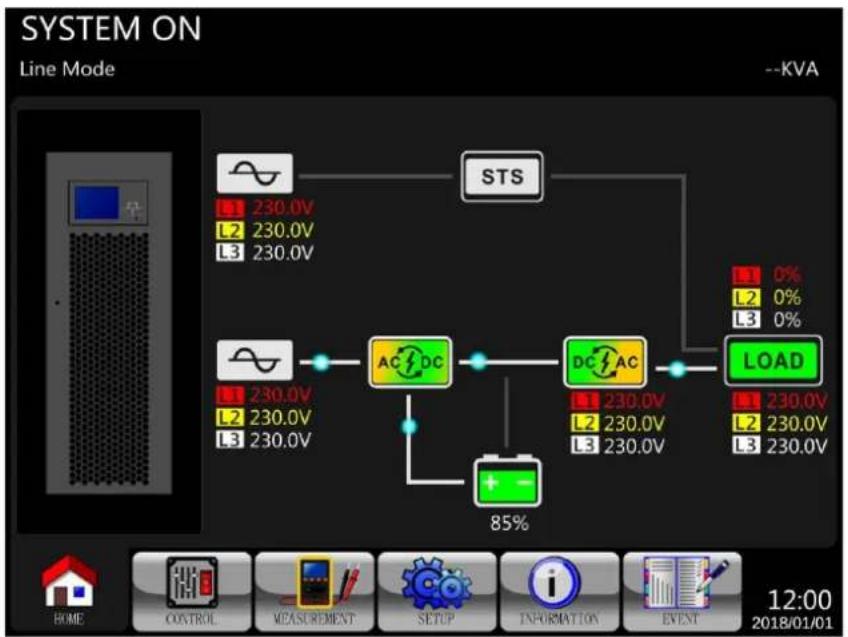

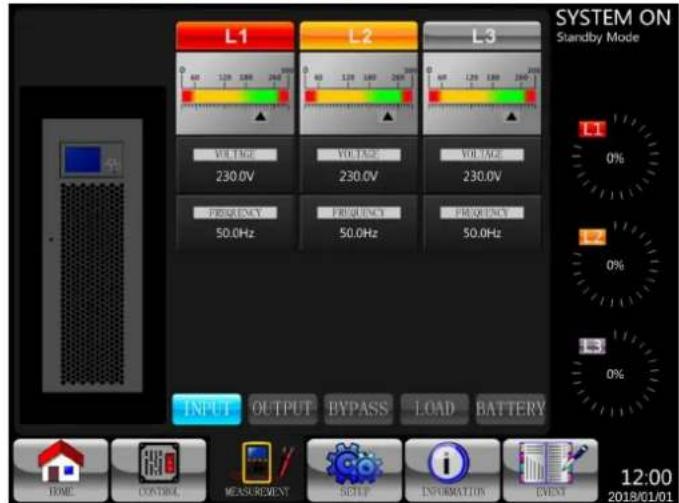

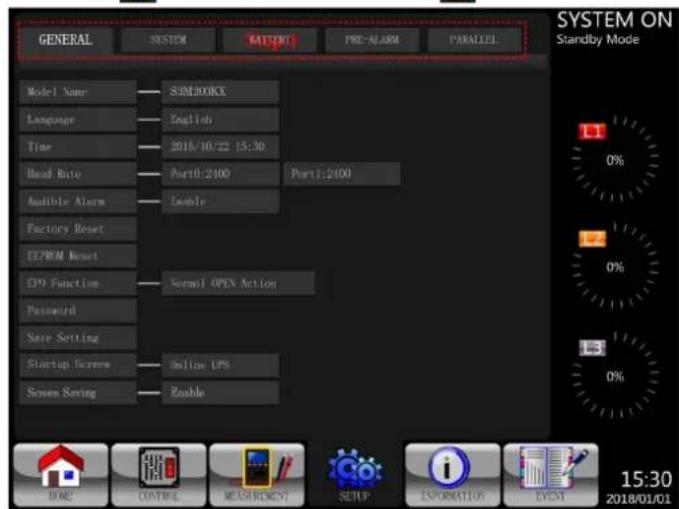

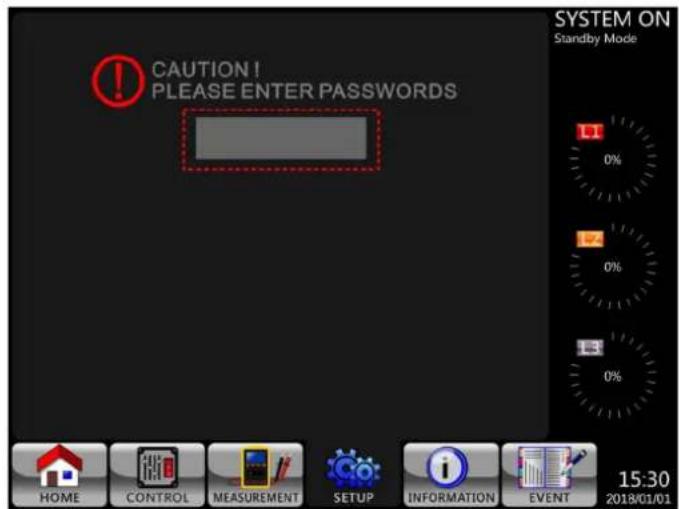

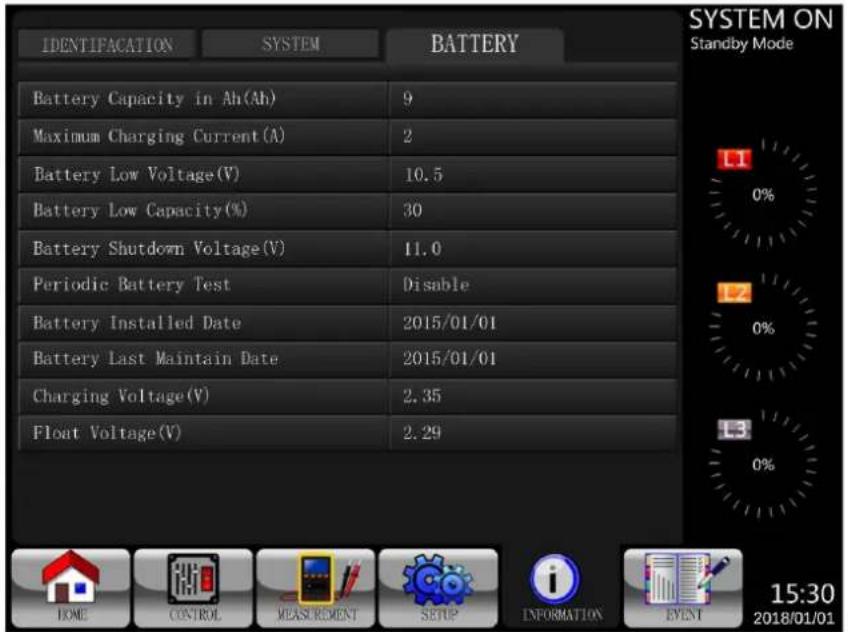

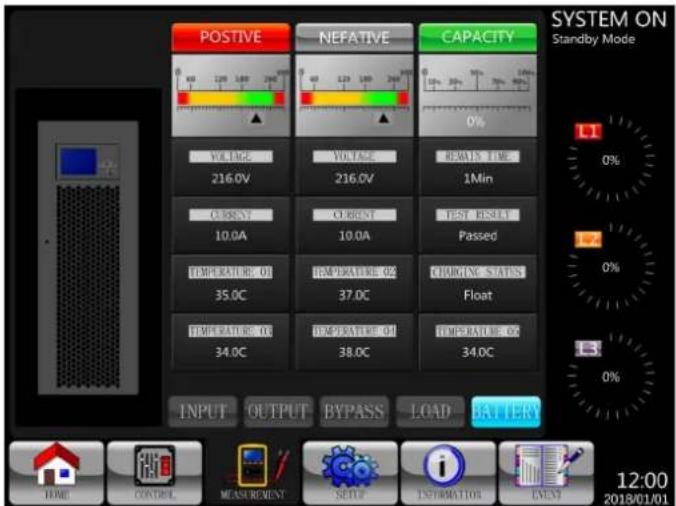

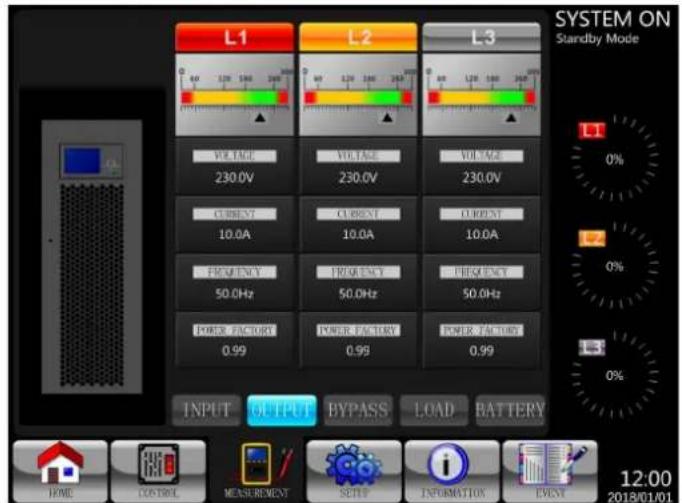

4. Panel de Control y Operación del LCD 91

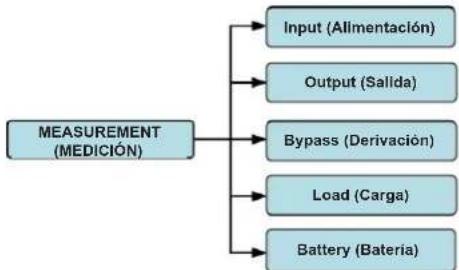

4.1 Descripción de Panel de Control 91 4.2 Descripción de la Pantalla LCD 92

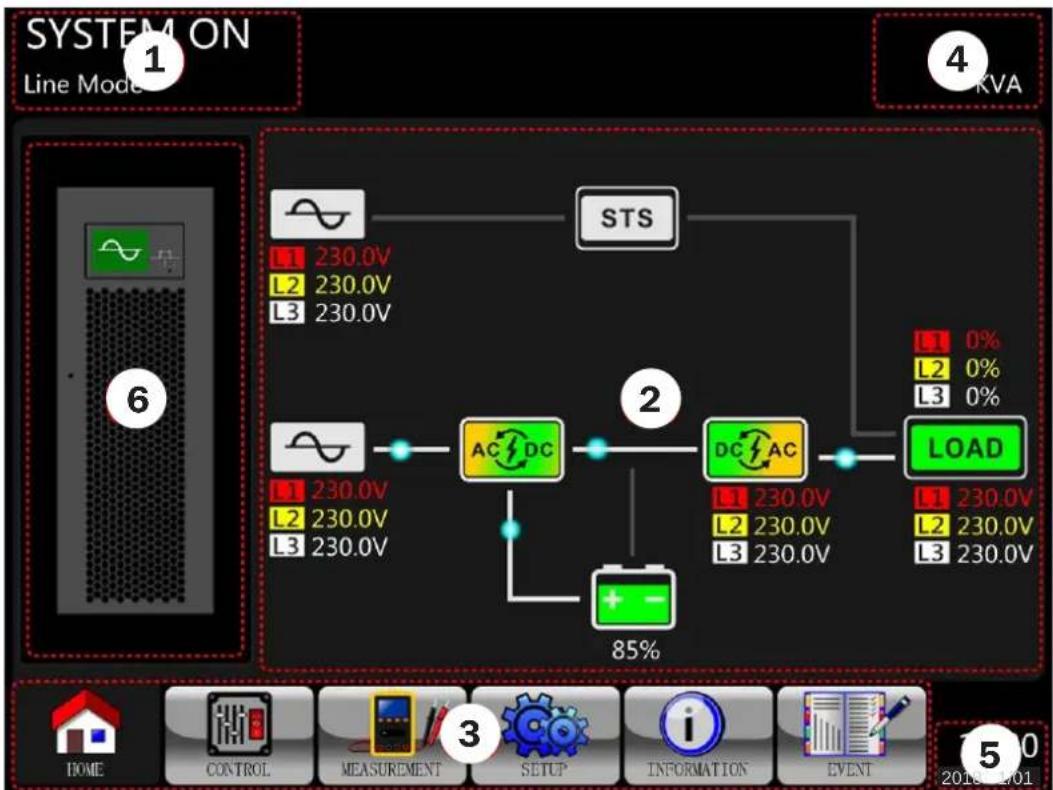

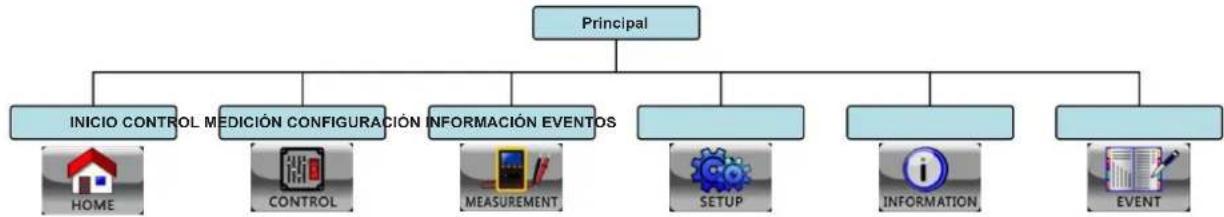

4.2.1 Pantalla Inicial 92 4.2.2 Pantalla Principal 92 4.2.3 Pantalla de Control 93 4.2.4 Pantalla de Medicación 94 4.2.5 Pantalla de Configuración 96 4.2.6 Pantalla de Información 107 4.2.7 Pantalla de Eventos 108

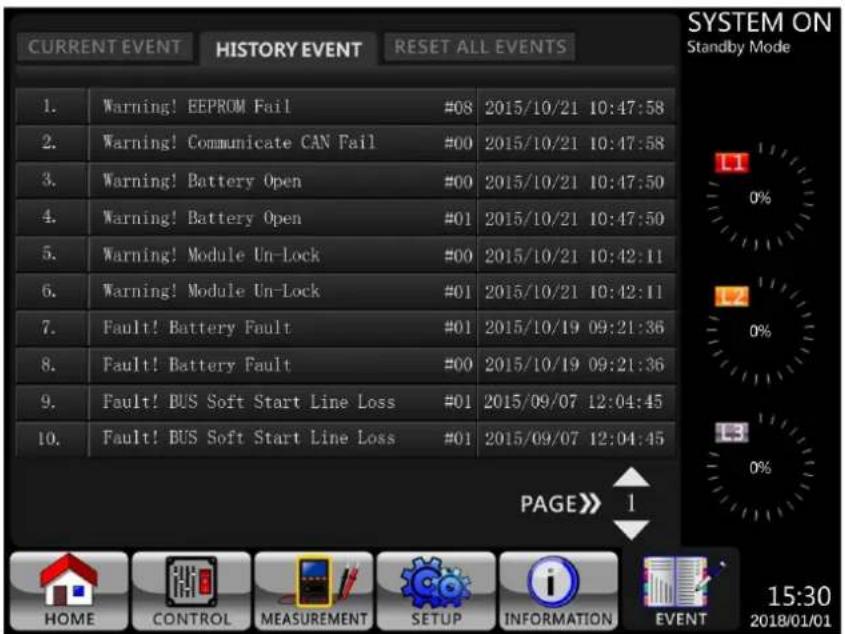

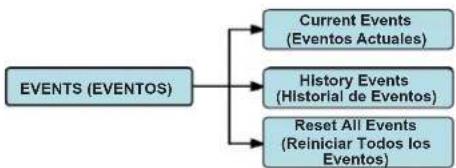

4.3 Lista de Alarmas 110 4.4 Registro del Historial 111

5. Interfaz y Comunicación 113

5.1 X1 - Puerto de Detección de Temperatura para 113 Módulo de Baterías Externas 5.2 X2 - Puerto de Entrada de EPO Remoto 114 5.3 Otras Interfaces de Comunicaciones 114

6. Principios de Operación 115

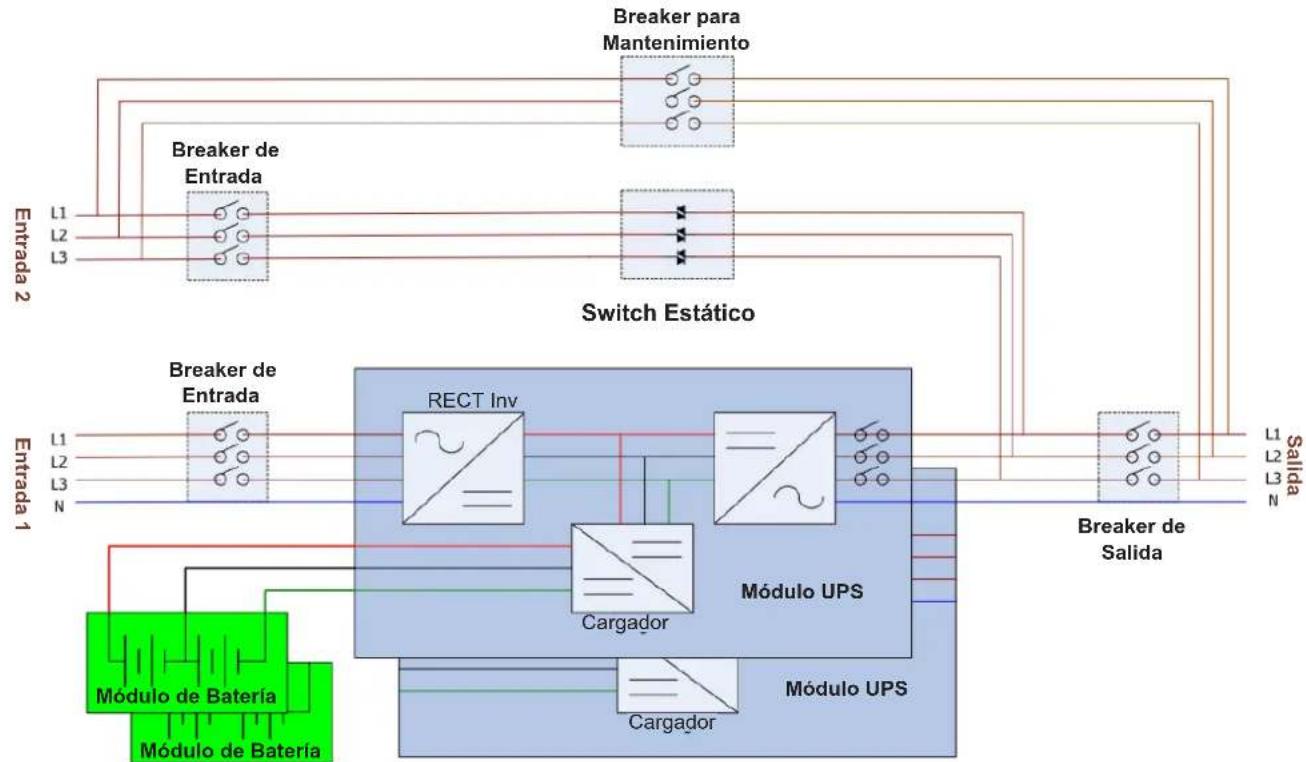

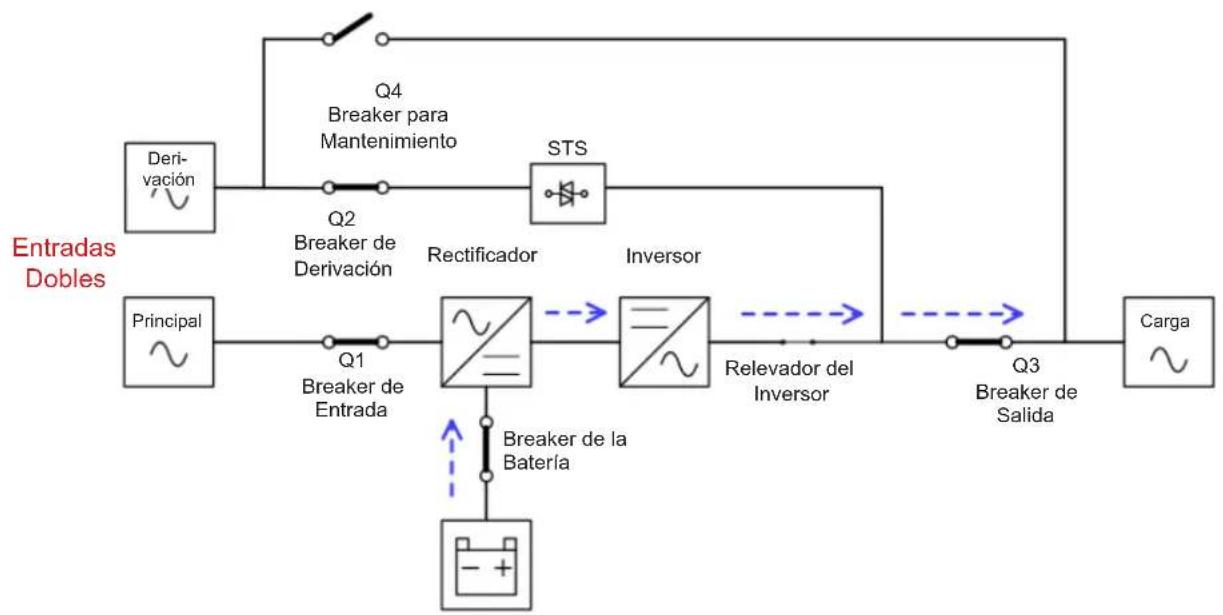

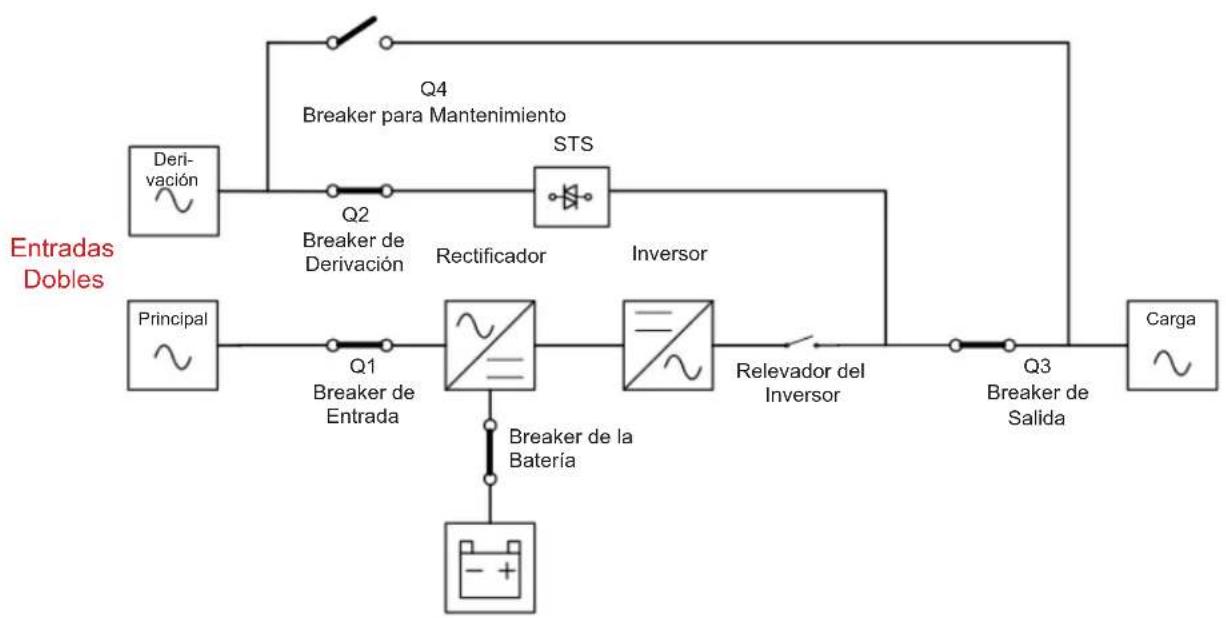

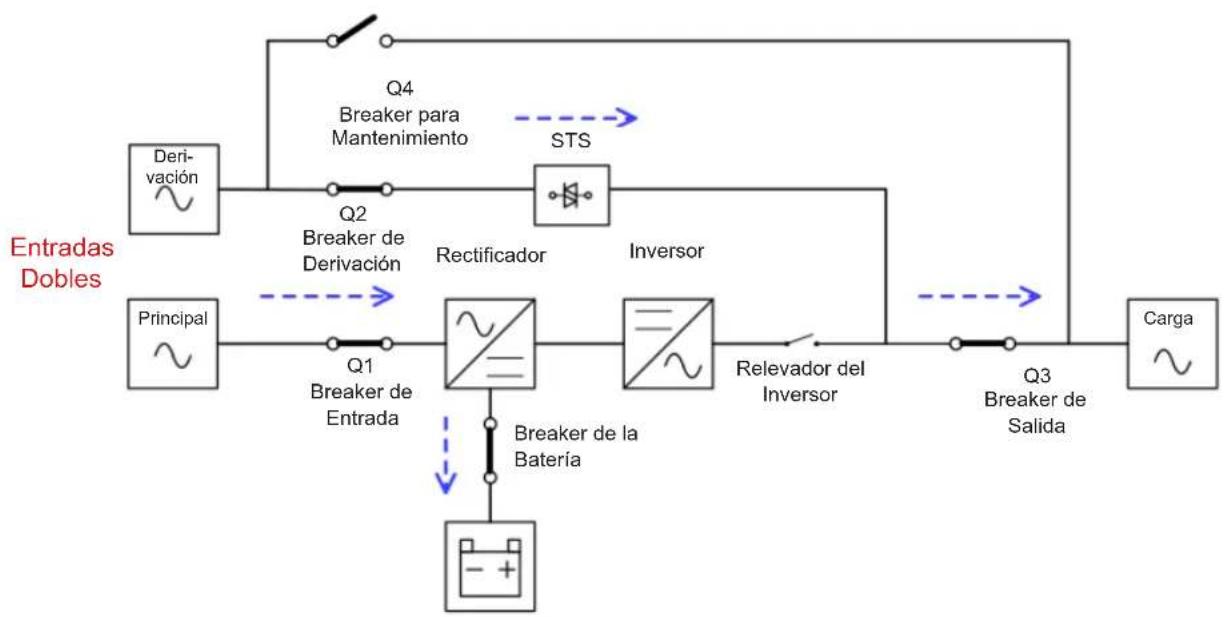

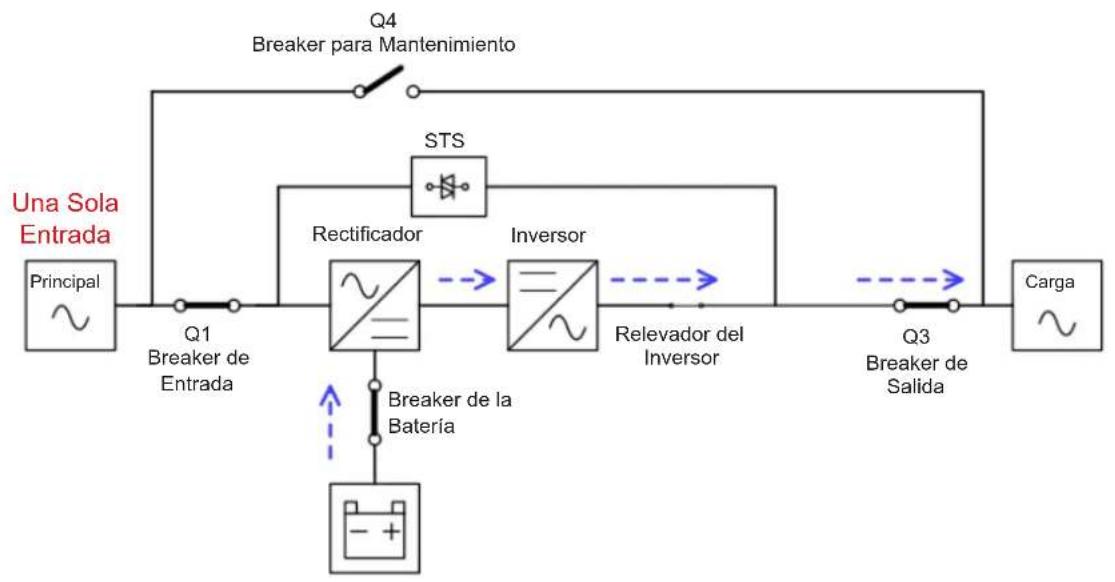

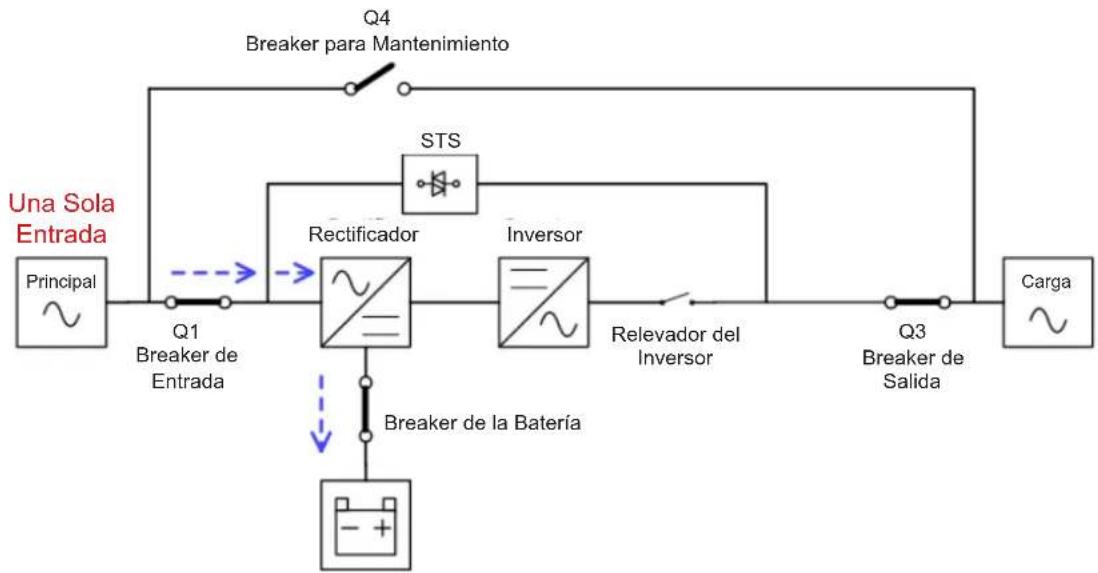

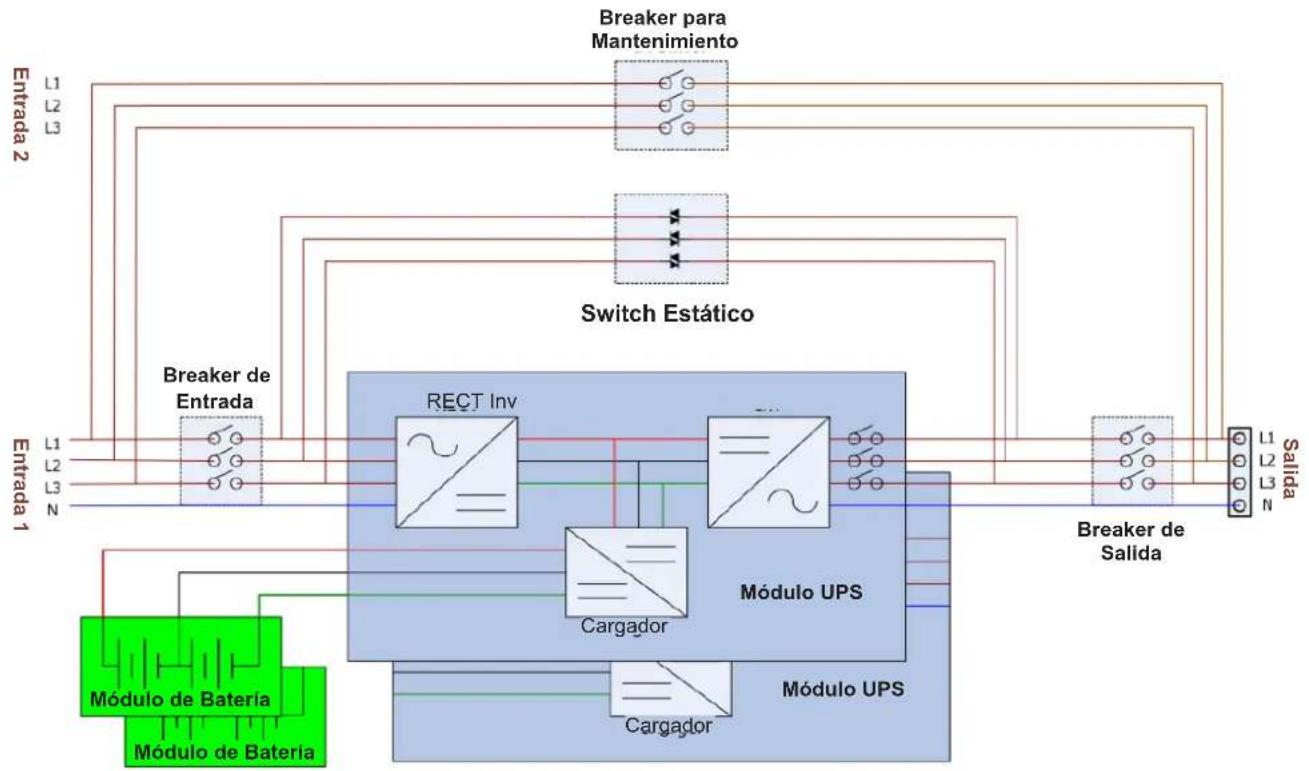

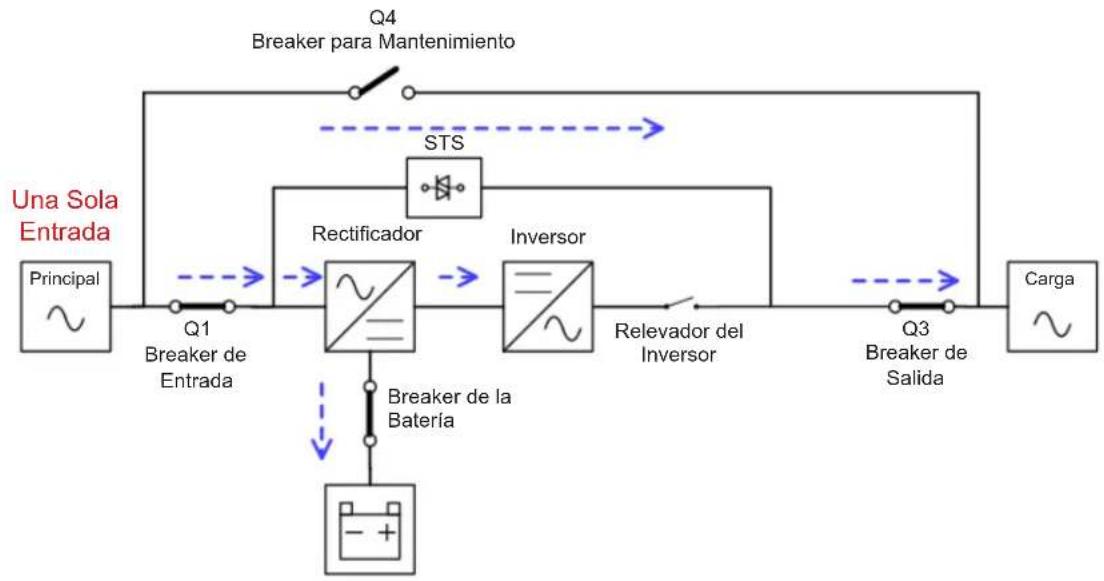

6.1 Diagrama de Bloques del UPS 115 6.2 Modos de Operación 116

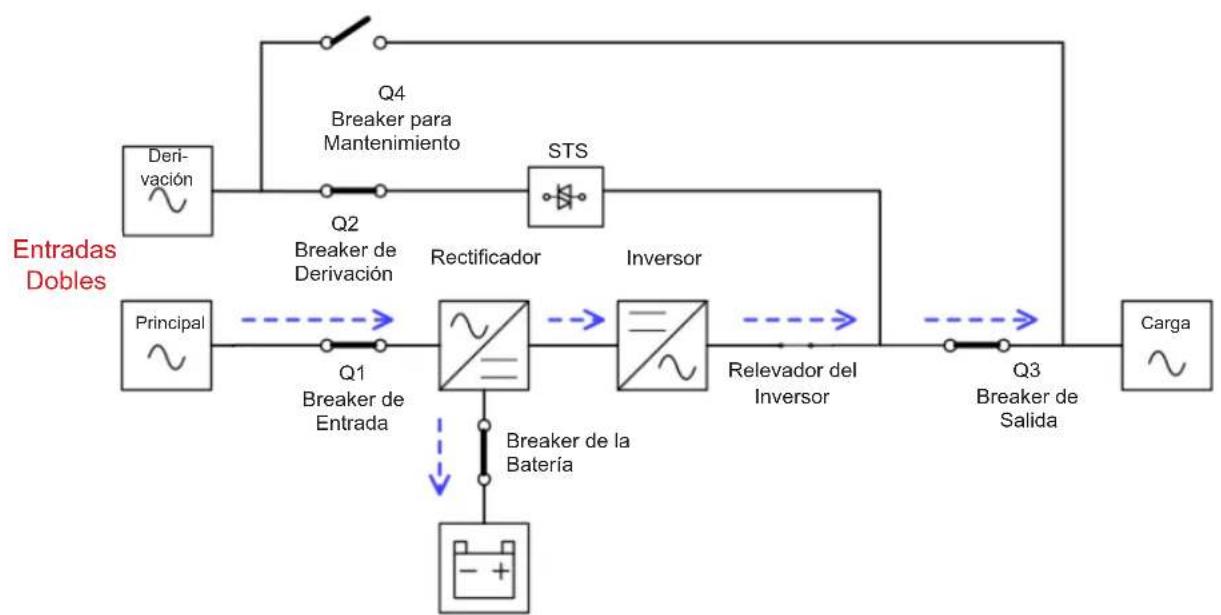

6.2.1 Modo En Espera 116 6.2.2 Modo en Línea 117 6.2.3 Modo de Respaldo por Batería 118 6.2.4 Modo de Conversión de Frecuencia 119 6.2.5 Modo en Derivación 120 6.2.6 Modo ECO 121 6.2.7 Modo de Apagado 122 6.2.8 Modo de Derivación para Mantenimiento 123

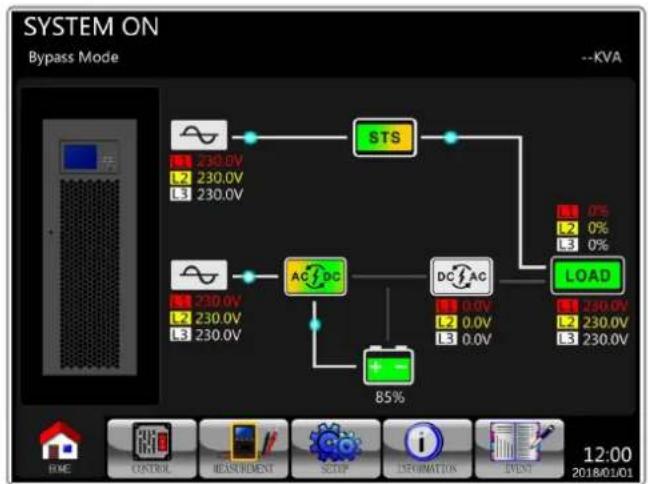

7. Operación del UPS 124

7.1 Arranque con CA 124 7.2 Arranque en Frío 126

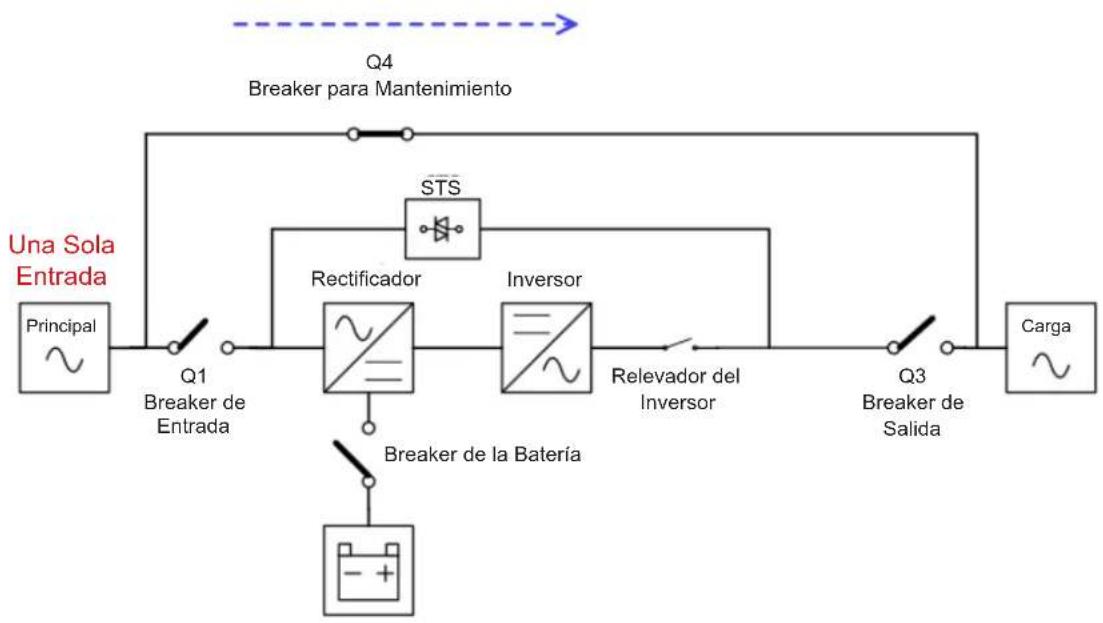

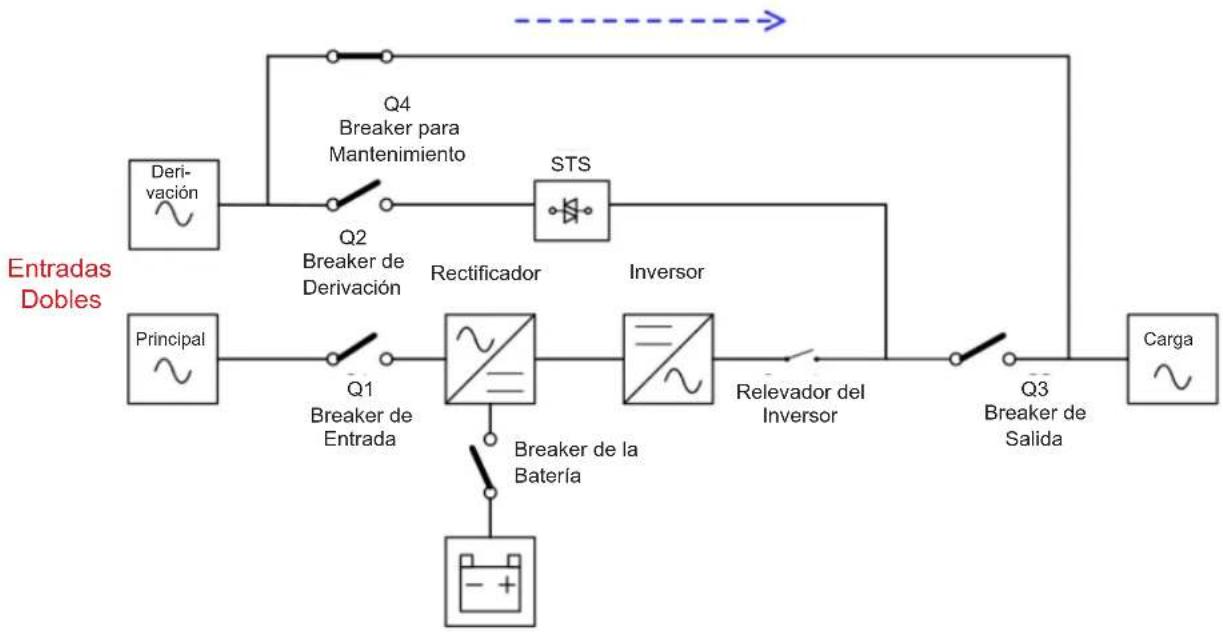

7.3 Operación en Derivación para Mantenimiento 128

7.3.1 Transfiera la Carga Crítica de Modo en Línea a Derivación para Mantenimiento 128 7.3.2 Transfiera la Carga Crítica desde Derivación 130 para Mantenimiento a Modo en Línea

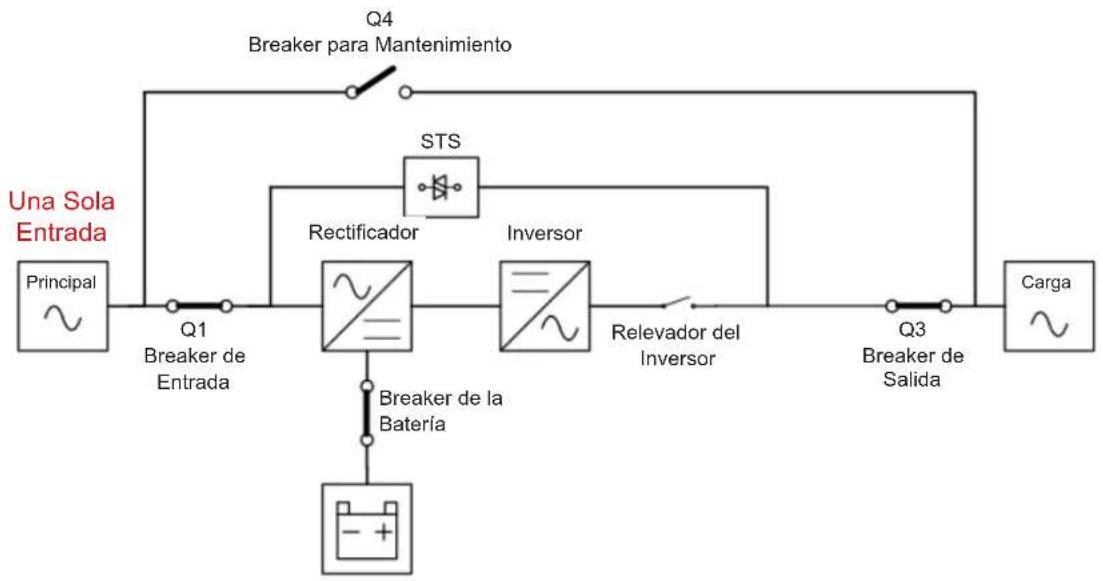

7.4 Operación de Apagado 132

7.4.1 Operación de Apagado en Modo en Línea 132 7.4.2 Operación de Apagado en Modo de Respaldo por Batería

8. Solución de Problemas 135

9. Almacenamiento y Servicio 137

9.1 Almacenamiento 137 9.2 Servicio 137 9.3 Baterías 137 9.4 Ventiladores 137

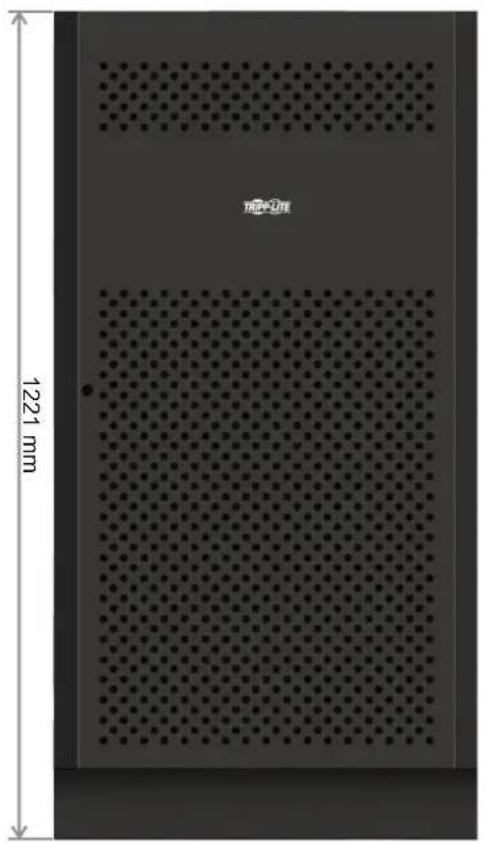

10. Especificaciones 138

Garantía 141

English 1

Français 142

Pycckn 212

Deutsch 283

1. Introducción

El Sistema de Respaldo Ininterrumpible (UPS) SmartOnline Serie S3MX de Tripp Lite es un Sistema UPS trifásico 100% en línea de doble conversión, con Voltaje y Frecuencia Independiente (VFI). Este UPS acondiciona continuamente la alimentación de energía eléctrica, eliminando perturbaciones en la energía que de otra forma dañarían los dispositivos electrónicos delicados y minimizando el tiempo muerto ocasionado por fluctuaciones e interrupciones de energía.

Los sistemas UPS de la Serie S3MX están diseñados para los más altos estándares de calidad y rendimiento y ofrecen las siguientes características:

Modelo Número de Agencia Capacidad
S3M100KX, S3M100KXD* AG-6100 100kVA
S3M120KX, S3M120KXD* AG-6120 120kVA
S3M160KX, S3M160KXD* AG-6160 160kVA
S3M200KX, S3M200KXD* AG-6200 200kVA

• Los modelos "KXD" admiten doble entrada de CA.

UPS 100% en línea: el más alto nivel de protección por UPS, regula completamente la alimentación de energía con cero tiempo de transferencia a la batería en caso de una falla de la energía de la red pública para que las cargas críticas permanezcan con respaldo en forma continua. Conexión en paralelo para redundancia y capacidad de hasta dos sistemas UPS. Rendimiento de alta eficiencia en los modos de En Línea de CA y En Espera de la Batería para minimizar el consumo de energía. Líderes en el mercado por su tiempo y base. El modo ECO permite al UPS operar en derivación en condiciones estables de la energía de la red pública y se transfiere inmediatamente al inversor para soportar la energía cuando la energía de la red pública cae bajo la tolerancia. Alto factor de potencia de salida: más potencia real, permite soportar más equipo. La derivación automática y manual aumentan la confiabilidad del sistema y permiten el mantenimiento sin interrumpir la energía de la carga conectada. Amplia ventana de voltaje de entrada: el sistema UPS regula incluso la corriente eléctrica de entrada de calidad deficiente sin cambiar al respaldo por batería, maximizando la disponibilidad del sistema y protegiendo la vida de la batería. Gabinetes de baterías externas coincidentes permiten una autonomía aumentada por batería. Apagado de emergencia mediante REPO. Opciones de monitoreo de red SNMP y de contacto libre de voltaje proporcionan una óptima configurabilidad. Modelos "KXD" disponibles con doble entrada de CA opcional.

Los sistemas UPS SmartOnline de la serie S3MX son ideales para la protección de cargas de 4 hilos de las siguientes aplicaciones eléctricas de misión crítica:

Infraestructura de TI y centros de datos, Telecomunicaciones, Redes (LAN/WAN), Infraestructura corporativa, Sistemas de seguridad y emergencia, Instituciones financieras, Hospitales y servicios de salud.

2. Advertencias de Seguridad Importantes

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias importantes que deben seguirse durante la instalación y mantenimiento de todos los sistemas UPS SmartOnline Trifásicos S3MX de 100kVA, 120kVA, 160kVA y 200kVA y sus baterías. La omisión en la observancia de estas advertencias puede afectar la garantía.

2.1 Advertencias para la Ubicación del UPS

• Instale el UPS en interiores, alejado de calor, luz solar directa, polvo y humedad excesivos u otros contaminantes conductores.
• Instale el UPS en un área estructuralmente sólida. El UPS es extremadamente pesado; tenga cuidado al mover y levantar la unidad.
• Opere el UPS únicamente a temperaturas interiores entre 0°C y 40°C.
• El rendimiento óptimo del UPS y la vida máxima de la batería se alcanzan cuando la temperatura de operación se mantiene entre 17°C y 25°C.
• Asegúrese de que el aire de instalación tenga suficiente espacio para mantenimiento y ventilación del sistema UPS. Mantenga una holgura de 50 cm desde el frente y la parte posterior del UPS para mantenimiento y ventilación. No instale el UPS cerca de medios de almacenamiento magnético, ya que puede causar la corrupción de los datos.

2.2 Advertencias para la Conexión del Equipo

• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.
• El sistema UPS contiene su propia fuente de energía (batería). Las terminales de salida pueden estar energizadas, especialmente si el UPS no está conectado a una alimentación de CA.
• Los modelos de UPS cubiertos en este manual no son compatibles con cargas que no tienen una referencia de neutro o carga en delta.

2.3 Advertencias sobre la Batería

Este UPS contiene VOLTAJES LETALES. El UPS está diseñado para suministrar energía incluso cuando está desconectado del suministro de energía. ÚNICAMENTE PERSONAL DE SERVICIO AUTORIZADO debe acceder al interior del UPS antes de desconectar la energía de la red pública o de CD. Las baterías presentan un riesgo de descarga eléctrica y quemaduras por la alta corriente de cortocircuito. La conexión y reemplazo de la batería debe llevarse a cabo únicamente por personal de servicio calificado que observe las precauciones apropiadas. Apague el UPS antes de conectar o desconectar las baterías internas. Use herramientas con mangos aislados. No abra las baterías. No ponga en corto o puentee las terminales de la batería con ningún objeto. - Las baterías son reciclables. Para información sobre el reciclado, consulte los códigos locales para los requisitos de desecho o visite tripplite.com/support/recycling-program. No deseche las baterías al fuego, mutile las baterías o abra las cubiertas de la batería. Los electrolitos que escapan pueden ser tóxicos y causar lesiones a la piel y ojos. - No desconecte las baterías cuando el UPS está en modo de respaldo por batería. - Desconecte la fuente de energía antes de conectar o desconectar las terminales. - Deben observarse las siguientes precauciones:

1) Retire relojes, anillos y otros objetos metálicos. 2) Use herramientas con mangos aislados. 3) Use botas y guantes de hule. 4) No ponga herramientas o piezas metálicas sobre las baterías o gabinetes de las baterías. 5) Determine si la alimentación de batería (+, -, N) se ha conectado a tierra de forma inadvertida. De ser así, elimine la fuente de la conexión a tierra. Hacer contacto con cualquier parte de una batería conectada a tierra puede causar una descarga eléctrica. La posibilidad de una descarga se reduce si las conexiones a tierra son eliminadas durante la instalación y mantenimiento.

• El reemplazo de la batería debe realizarlo únicamente el personal de servicio autorizado usando el mismo número y tipo de baterías (Plomo-Ácido Selladas).

ADVERTENCIA: Para evitar condiciones riesgosas durante la instalación y mantenimiento del UPS, estas tareas deben ser ejecutadas solamente por personal calificado y electricistas expertos.

Antes de instalar o usar la unidad, lea cuidadosamente este Manual del Propietario y las instrucciones de seguridad.

2. Advertencias de Seguridad Importantes

2.4 Transporte y Almacenamiento

Transporte el Sistema UPS usando únicamente su empaque original para protegerlo contra golpes e impactos. El UPS debe almacenarse en un cuarto seco y ventilado.

2.5 Preparación

Si el sistema UPS se mueve de un ambiente frío a uno caliente, puede producirse condensación. El sistema UPS debe estar completamente seco antes de instalarse. Permita al menos dos horas para que el sistema UPS se adapte al ambiente. No instale el sistema UPS cerca del agua o en ambientes húmedos. No instale el sistema UPS en la luz solar directa o cerca de fuentes de calor. No bloquee los orificios de ventilación en el gabinete del sistema UPS.

2.6 Instalación

No conecte aparatos o dispositivos que puedan sobrecargar el UPS (es decir, equipo con grandes motores eléctricos) a los contactos o terminales de salida del UPS. Ordene cuidadosamente los cables de modo que nadie pueda pisarlos o tropezar con ellos. No bloquee las ventilas de aire del sistema UPS. El UPS debe instalarse en una ubicación con buena ventilación. Garantice espacio de ventilación adecuado a cada lado de la unidad. El UPS contiene una terminal con conexión a tierra. En la configuración final del sistema instalado, asegure un aterrizaje equipotencial al gabinete de batería externa del UPS interconectando las terminales de tierra de ambos gabinetes. El UPS debe ser instalado únicamente por personal de servicio calificado. En la instalación de cableado del edificio, debe proporcionarse un dispositivo adecuado de desconexión como protección de respaldo contra cortocircuito. En la instalación de cableado del edificio, debe incluirse un dispositivo integral único de apagado de emergencia. Conecte la tierra física antes de conectar a la terminal de cableado del edificio. La instalación y el cableado deben cumplir con las leyes y reglamentos eléctricos locales.

2.7 Advertencias sobre la Conexión

• El sistema UPS no contiene protección estándar interna contra retroalimentación. Aísle el UPS antes de trabajar sobre este circuito. El dispositivo de aislamiento debe ser capaz de soportar la corriente de entrada del UPS.

• Este UPS deberá conectarse con sistemas de conexión a tierra TN.
• La fuente de alimentación para esta unidad debe estar especificada trifásica de acuerdo con la placa de identificación del equipo. Además, debe estar aterrizada correctamente.
• La entrada que alimenta a los modelos de UPS trifásicos requiere de un breaker de 3 polos.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.
• Conecte la terminal de tierra del módulo de potencia del UPS a un electrodo conductor del aterrizado.
• El UPS está conectado a una fuente de alimentación de CD (batería). Las terminales de salida aún pueden estar energizadas, cuando el UPS no está conectado a una alimentación de CA.

2. Advertencias de Seguridad Importantes

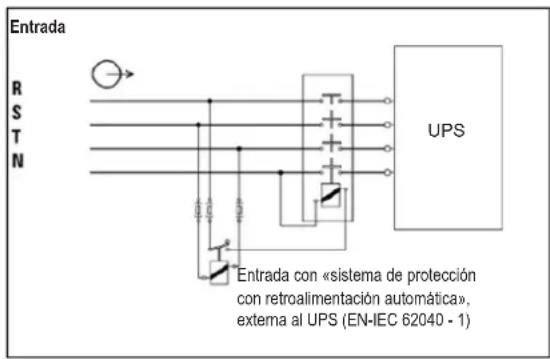

• Al instalar la unidad, verifique que cualquier panel de derivación usado esté correctamente configurado antes de aplicar energía a la unidad. No olvide colocar una etiqueta de advertencia en todos los aisladores de energía primaria instalados remotamente de la zona de UPS y en igualmente.

Antes de trabajo sobre este circuito

• Aísle el Sistema de Respaldo Ininterrumpible (UPS)
• Luego revise si hay voltaje peligroso entre todas las

terminales incluyendo la toma de tierra.

Riesgo de Retroalimentación de Voltaje

2.8 Operación

No desconecte en ningún momento el cable conductor de tierra en el UPS o las terminales de cableado del edificio, ya que esto cancelará la conexión protectora a tierra del sistema UPS. A fin de desconectar completamente el sistema UPS, oprima primero el botón "OFF" y después desconecte la energía de la red pública. Asegúrese que no pueda entrar líquidos u otros objetos extraños en el sistema UPS.

2.9 Estándares

*Seguridad
IEC 62040-1: 2008+A1:2013
*EMI
Emissione Conducida....... EN 62040-2: 2006	Categoría C3
Emissione Radiada....... EN 62040-2: 2006	Categoría C3
*EMS
ESD....... EN 61000-4-2 Nivel 4
RS....... EN 61000-4-3	Nivel 3
EFT....... EN 61000-4-4	Nivel 4
SOBRETENSIÑ....... EN 61000-4-5 Nivel 4
CS....... EN 61000-4-6	Nivel 3
Campo Magnético por Frecuencia de Energía..EN 61000-4-8 Nivel 4
Señales de Baja Frecuencia....... EN 61000-2-2
Advertencia: Este es un producto para aplicaciones commerciales. Puede ser necessarias restricciones de instalación o precauciones adiconiales para evacitar perturbaciones.

3. Instalación y Configuración

3.1 Desempaque e Inspección

Desempaque la unidad e inspeccione su contenido. El empaque puede incluir accesorios y componentes adicionales, según pedidos específicos de clientes.

Un (1) UPS - Un (1) Manual del Propietario Un (1) Cable RS-232 - Un (1) cable para conexión en paralelo para cada juego de UPS que está en paralelo: P100200KIT

Otras Opciones de Accesorios y Componentes Disponibles Sobre Pedido

• Un (1) Termostato de Compensación de Temperatura para Cargador de Batería: TEMPC100200

Nota: No encienda la unidad. Asegúrese de inspeccionar la unidad antes de la instalación. Cerciórese de que nada se haya dañado dentro del empaque durante el transporte. Si hubiera algún daño o partes faltantes, notifique inmediatamente al transportista y al distribuidor. Conserve el empaque original en un sitio seguro para uso futuro.

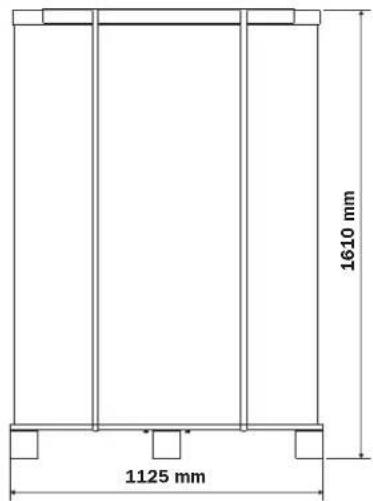

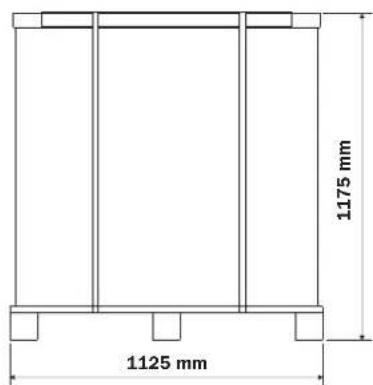

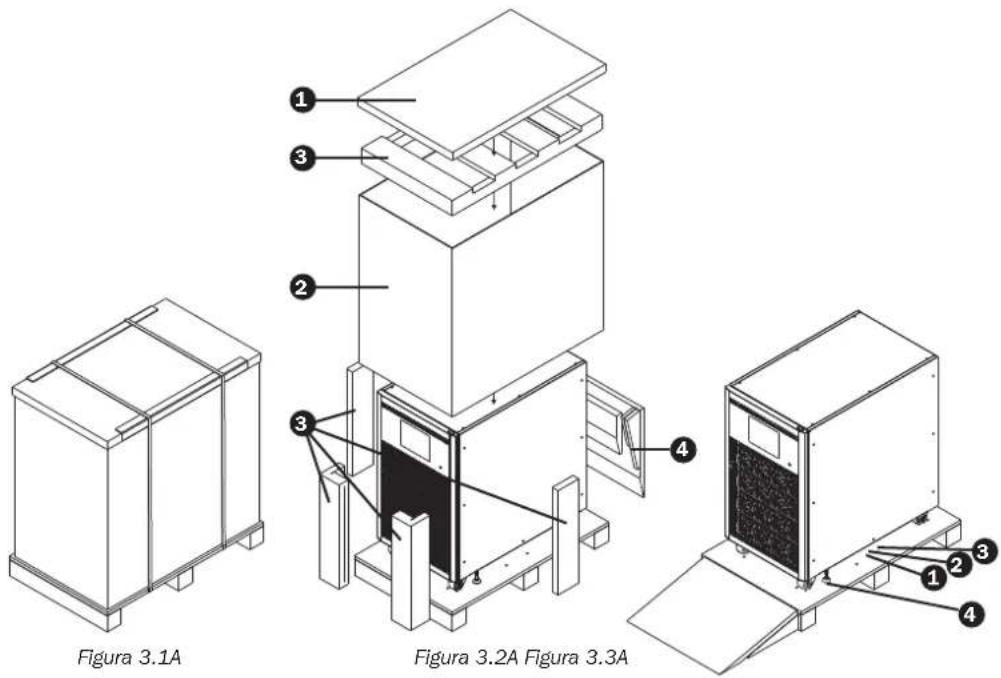

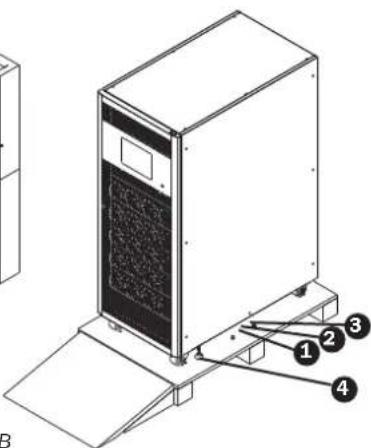

1. Utilice un montacargas para mover el producto a la zona instalada. Asegúrese de que la capacidad de energía del montacargas sea suficiente. Refiérase a la Figura 3.1.

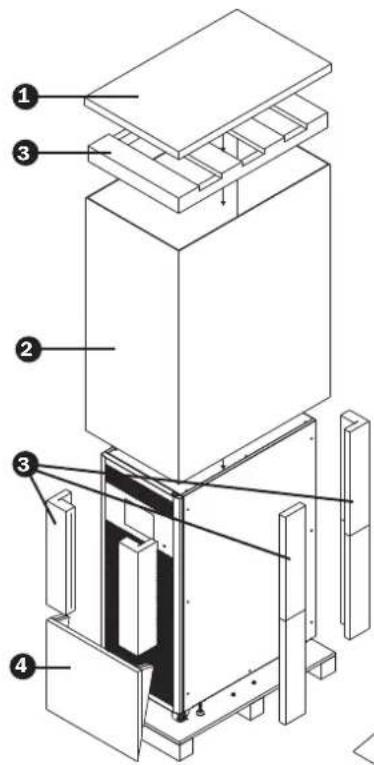

2. Siga el orden de desempacado de la figura 3.2 para quitar el cartón (1, 2) y los rellenos de espuma (3).
3. Retire las dos placas de sujeción ubicadas en los dos lados de la unidad (1, 2 y 3) en la Figura 3.3. Afloje las patas de nivelación (4) girándolas en sentido contrario de las manecillas del reloj. Una vez flojas, retire el gabinete de la tarima.
4. Para fijar el gabinete en posición, simplemente gire las patas niveladoras en sentido de las manecillas del reloj. Refiérase a la Figura 3.4. Modelos S3M100KX, S3M100KXD y S3M120KX, S3M120KXD

Figura 3.4A Figura 3.5A

3. Instalación y Configuración

Modelos S3M160KX, S3M160KXD, y S3M200KX, S3M200KXD

Figura 3.1B

Figura 3.2B Figura 3.3B

Figura 3.4B Figura 3.5B

3. Instalación y Configuración

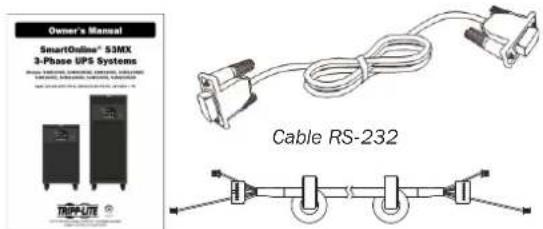

Quite el paquete de accesorios e inspeccione el contenido del paquete. El paquete de envío estándar debe contener un Manual del Propietario y un cable RS-232. La llave del UPS está en una puerta con un sujetador de cable. El empaque puede incluir también accesorios y componentes adicionales, según pedidos especiales de pacientes.

Nota: Antes de instalar, por favor, inspeccione la unidad. Asegúrese de que no haya daños físicos en la unidad. No encienda la unidad. Si hubiera algo dañado o partes y accesorios faltantes, notifique inmediatamente al transporte y al distribuidor. Conserve el empaque original para uso futuro. Se recomienda guardar cada equipo y juego de batería en su empaque original, ya que está diseñado para proporcionar la máxima protección durante el transporte y almacenamiento.

Manual del Propietario Cable P100200KIT en paralelo

3.2 Vista del Panel Frontal Abierto

Cada UPS viene equipado con una llave de la puerta frontal. La llave puede encontrarse unida a la puerta con un sujetador de cable. Al abrir la puerta, verá adentro el área de comunicación y varias etapas / módulos de energía. De cada etapa / módulo de energía se puede identificar fácilmente su ID.

Tabla 3.1 ID de Etapa de Energía

Potencia Nominal 100K 120K 160K 200K
ID de Etapa-Operación de Unidad Individual
ID de Etapa-Para UPS en Paralelo

3. Instalación y Configuración

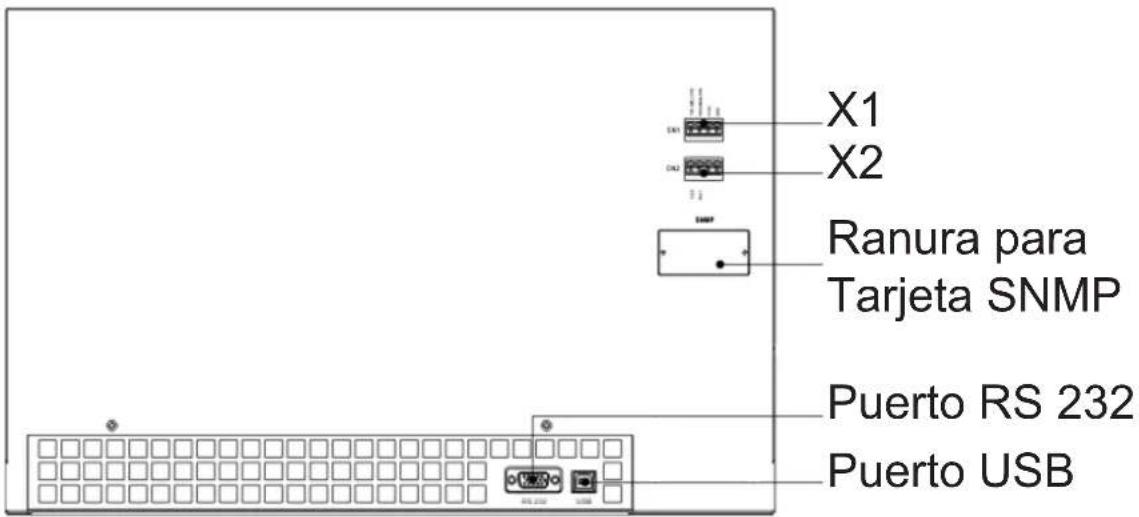

3.2.1 Interfaz y Comunicación

Estos sistemas UPS vienen equipados con varios dispositivos de comunicación. Refiérase por favor a la sección 5. Interfaz y Comunicaciones para detalles adicionales.

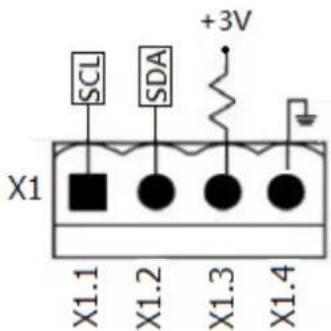

Puerto de Contacto Seco X1 (Termostato para compensación de temperatura de batería) 2 Puerto de Contacto Seco X2 (EPO) 3 Ranura SNMP (Tarjeta opcional WEBCARDLX o RELAYCARDSV) 4 Puerto RS-232 5 Puerto USB

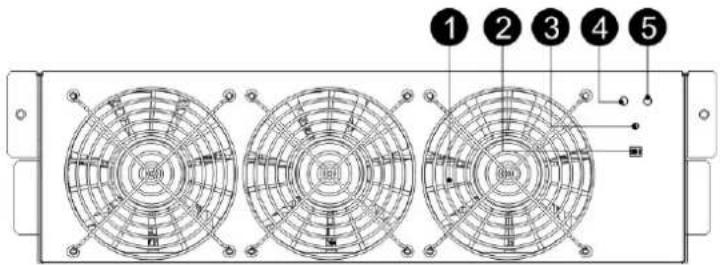

3.2.2 Módulo / Etapa de Energía

Cada etapa / módulo de alimentación incluye un rectificador para corrección del factor de potencia, un cargador de batería, un inversor y un circuito de control.

No.	Elemento Descripción
1	Ventilador	El aire entra en la etapa de potencia a工程技术 de las revillas frontales y es expulsado por la parte trasera del módulo. No bloquee los accesos de ventilación.
2	Switches de Configura- ción [DIP Switches] de Dirección de Etapa de Energía	Hay tres DIP switches para la programación de la direction de la etapa de energia. En el mesmo gabinete, cada ID de Etapa de Energía DEBE ser exclusiva. Para más información, refiérase a la Tabla 3.1 ID de Etapa de Energía.

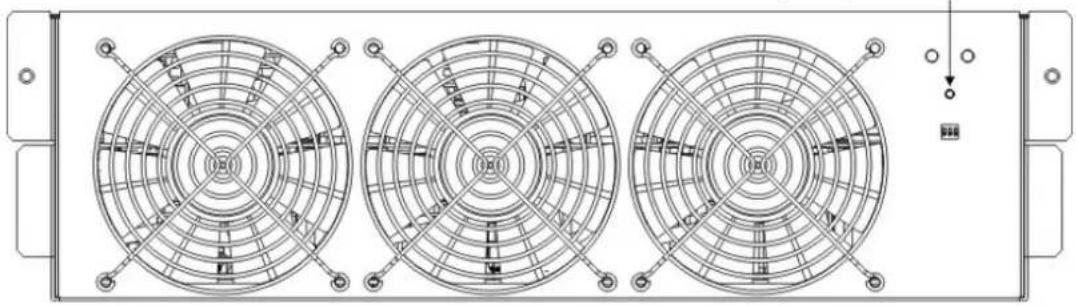

3	Botón de Arranque por Bateria	Cuando no haya entrada de CA disponible, utilise este botón para iniciar la energia de batería del UPS.
4	LED de FALLA	ENCENDIDO La etapa de energia está en condición de falla.
		ENCENDIDO / APAGADO 0.5 s Las IDs de etapa de energia están en conflicto.
5	LED DE EJECUCTION	ENCENDIDO La etapa de energia trabaja normalmente como una etapa secundaria.
		ENCENDIDO / APAGADO 0.5 s La etapa de energia trabaja normalmente como una etapa primaria.
		ENCNDIDO / APAGADO 0.15 s La comunicación del Bus CAN no funciona.

3. Instalación y Configuración

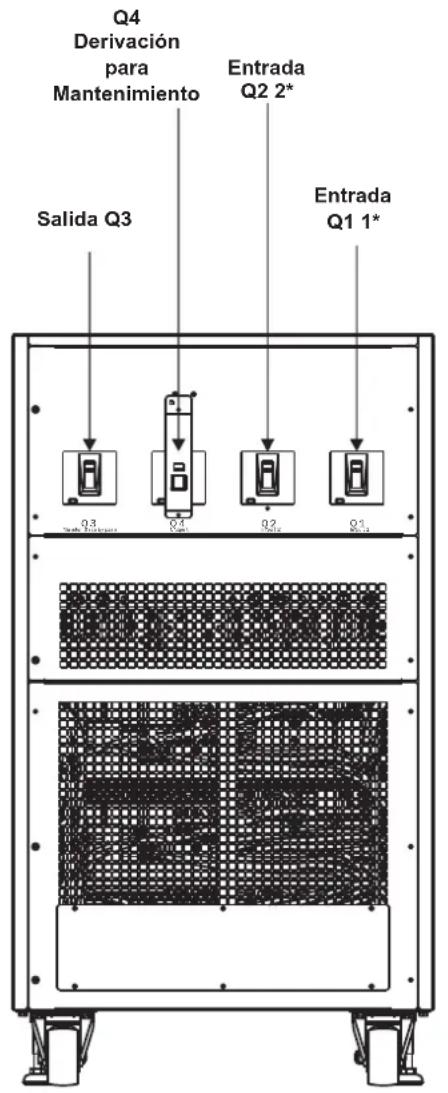

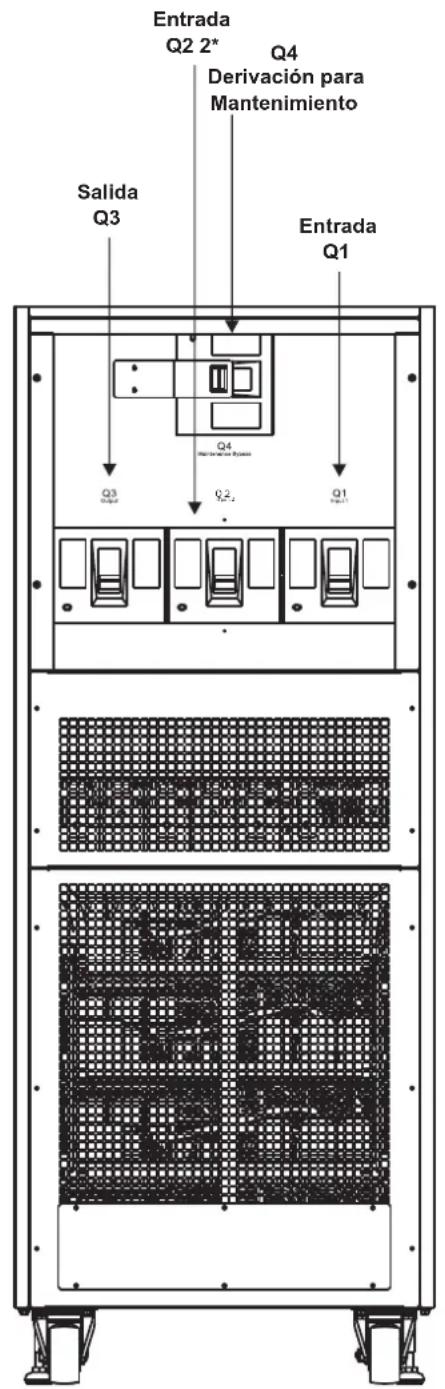

3.3 Vista del Panel Posterior

Varios breakers se encuentran en el panel posterior del UPS. Dependiendo del modelo, hay disponibles modelos con una segunda entrada de CA (Q2). Los breakers mostrados son entrada Q1, entrada Q2*, salida Q3 y derivación para mantenimiento Q4.

100KVA / 120KVA 160KVA / 200KVA

*Segundo breaker de CA (Q2) aplicable solo en modelos con segunda entrada de CA con sufijo "KXD".

3. Instalación y Configuración

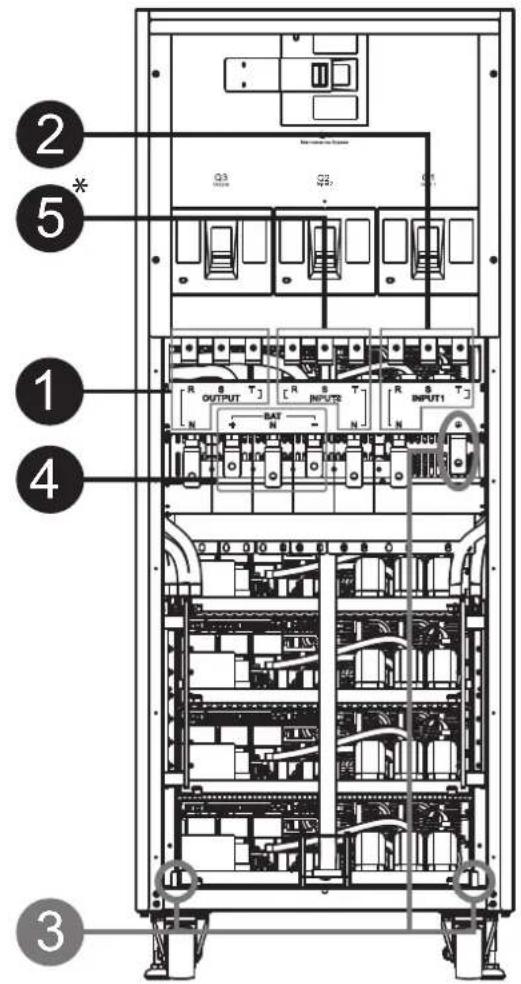

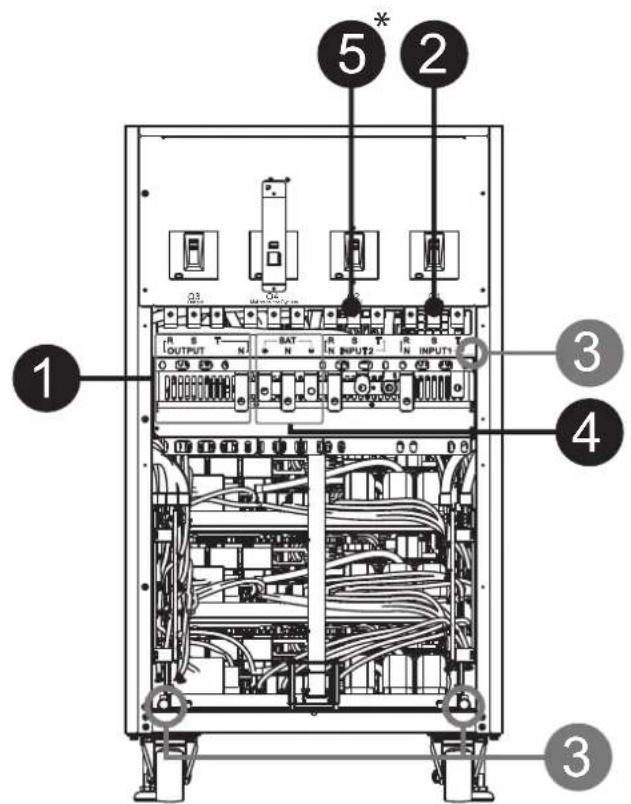

3.4 Vista de Terminales de Cableado

100KVA / 120KVA 160KVA / 200KVA

No.	Elimento Función Descripción
1	Bloque de Salida Conecta las carras créticas. Incluye terminales R, S, T y Neutra
2	Bloque de Entrada Principal	Conecta a la fuente de CA de la red Pública	Incluye terminales R, S, T y Neutra
3	Conexión a Tierra Para conectar a tierra el UPS Incluye una terminal de conexión a tierra.

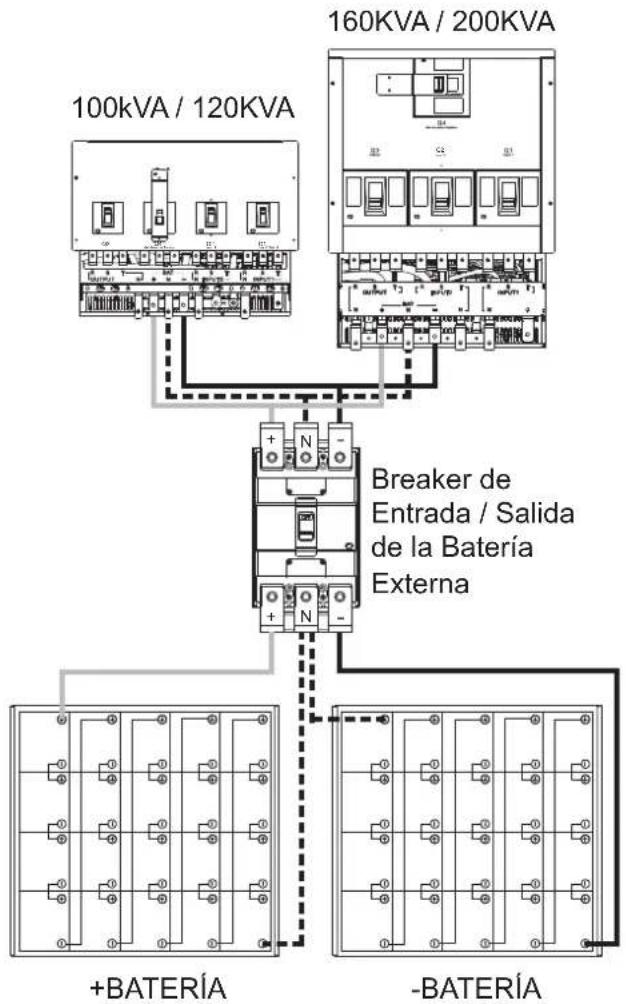

4	Bloque de Entrada de la Batería	Se conecta a un gabinete de batería externa.	Incluye: Terminales Positiva (+), Negativa (-) y Neutra (N)
5*	Segundo Bloque de Entrada Conecte a la SECONDA fuente de CA Incluye terminales R, S, T y Neutro

*Segundo bloque de entrada de CA aplicable solo en modelos con segunda entrada de CA con sufijo "KXD".

3. Instalación y Configuración

3.5 Instalación de un Solo UPS

La instalación y el cableado deben cumplir con las leyes y reglamentos eléctricos locales. Los siguientes procedimientos deben ser realizados por un electricista profesional:

1) Asegúrese de que el cableado y los breakers de la alimentación principal en el edificio puedan soportar la capacidad especificada del UPS para evitar peligros de descargas eléctricas o incendios.

Nota: No use el tomacorriente de pared como la fuente de alimentación del UPS, ya que su corriente nominal es menor que la corriente de entrada máxima del sistema UPS. De lo contrario, el tomacorriente puede causar cortocircuito y destruirse.

2) Apague la alimentación principal del edificio antes de la instalación. 3) Apague todos los dispositivos conectados antes de conectarlos al UPS. 4) Prepare los cables de alimentación de acuerdo con la Tabla 3.2. Refiérase a la Tabla 3.3 para consultar los tamaños de breakers de alimentación y a la Tabla 3.4 para los tamaños del Gabinete de Baterías y del Breaker.

Advertencia:

• Antes de conectar los cables, asegúrese de que la energía de entrada y de la batería esté completamente apagada.

Tabla 3.2 Cables de Alimentación

Modelo	Cable de alimentación (mm2 y AWG)
	Entrada (Fases) Salida (Fases) Neutro Bateria Tierra
100KVA	70 mm2(2/0 AWG)	70 mm2(2/0 AWG)	70 mm2(2/0 AWG)	150 mm2(300 MCM)	70 mm2(2/0 AWG)
120KVA	95 mm2(3/0 AWG)	95 mm2(3/0 AWG)	95 mm2(3/0 AWG)	240 mm2(500 MCM)	95 mm2(3/0 AWG)
160KVA	150 mm2(300 MCM)	150 mm2(300 MCM)	150 mm2(300 MCM)	120 mm2x 2(4/0 AWG x 2)	150 mm2(300 MCM)
200KVA	185 mm2(400 MCM)	185 mm2(400 MCM)	185 mm2(400 MCM)	185 mm2x 2(400 MCM x 2)	185 mm2(400 MCM)

3. Instalación y Configuración

Tabla 3.3 Breakers de Entrada del UPS

Modelo (Número de Serie) Capacidad del	Breaker
S3M100KX, S3M100KXD (AG-6100) 200A, Polos
S3M120KX, S3M120KXD (AG-6120) 250A, Polos
S3M160KX, S3M160KXD (AG-6160) 400A, Polos
S3M200KX, S3M200KXD (AG-6200) 400A, Polos

Tabla 3.4 Baterías y Breakers del Gabinete de Baterías

Modelo Baterías Inc.	uidas Taman y Cantidad de Baterías Capacidad del Breaker
BP480V100	300A, 3 Pálos200A, 3 Polos	100Ah x 40 400A, 3 Póos
BP480V65 65Ah x 40
BP480V40 40Ah x 40
BP480V100-NIB	ado Para)N65Ah x 40 30ado Para) 40Ah x 40 2	(Diseñado Para) 100Ah x 40 400A, 3 Polos
BP480V65-NIB (Diseñado Para) 40Ah x 40		00A, 3 Polos
BP480V40-NIB (Diseñado Para) 40Ah x 40 2		00A, 3 Polos

Advertencia:

• Antes de conectar los cables, asegúrese de que la energía de entrada y de la batería esté completamente apagada.
• Asegúrese de que los breakers, breaker input1 (Q1), breaker input2 (input2, Q2 en modelos de dos entradas solamente), breaker de salida (Q3 @120K / 160K / 200K), breaker de mantenimiento (Q4 @ 120K / 160K / 200K) y breaker de la batería estén en la posición "OFF". Para mayor referencia, revise las imágenes del panel trasero del UPS en la sección 3.3.
• Asegúrese de que el switch de derivación para mantenimiento esté en posición de "UPS" (@ 100K).

5) Retire la cubierta del bloque de terminales en la parte trasera del UPS. Conecte los cables de la input1, (input2 @ modelos de UPS con dos entradas), salida y batería de acuerdo con la referencia indicada en el bloque de terminales. Asegúrese de conectar primero los cables de puesta a tierra al establecer una conexión de cables. Desconecte al final el cable de conexión a tierra física al realizar la desconexión de cables.

Notas:

• Asegúrese de que los cables estén conectados firmemente a las terminales.
• Este breaker debe tener función protectora de fuga de corriente.
• Asegúrese de agregar una conexión equipotencial del cable entre el UPS y los gabinetes de batería externos.

6) Reinstale la cubierta del bloque de terminales a la parte trasera del UPS.

Advertencia:

• Asegúrese de que está instalado un breaker de CD u otro dispositivo protector entre el UPS y el módulo de baterías externas.

Apague el breaker de la batería antes de la instalación.

Nota: Coloque el breaker del módulo de batería en la posición "OFF", antes de instalar el módulo de baterías.

• Preste especial atención al voltaje nominal de la batería marcado en la etiqueta. Si quiere cambiar los números de los módulos de baterías, cerciórese de modificar los parámetros en consecuencia. La conexión con el voltaje equivocado de batería puede causar daño permanente al UPS.
• Asegúrese de que el cableado protector de conexión a tierra física está correcto. Deben observarse cuidadosamente la asignación de corriente, el color, la posición, conexión y la confiabilidad en la conductancia de los cables.
• Asegúrese de que estén correctos los cableados de alimentación de la red pública y de la salida. Deben observarse cuidadosamente la asignación de corriente, el color, la posición, conexión y la confiabilidad en la conductancia de los cables. Asegúrese de que la L/N está correcta, no invertida o en cortocircuito.

3. Instalación y Configuración

3.6 Instalación del UPS para sistemas en Paralelo

Advertencia:

• La distorsión armónica de corriente de entrada será entre el 3% y 4.5% en las operaciones de UPS en paralelo.
• Un juego paralelo es necesario para cada dos sistemas de UPS.

Cableado de Entrada y Salida

1. Al instalar el sistema en paralelo, la longitud de los cables de entrada (R, S, T, N) en un UPS debe ser igual a los cables de entrada del otro UPS. Además, la longitud de los cables de salida (R, S, T, N) también deben ser de igual longitud. Caso contrario, se producirá una corriente desbalanceada en la carga de salida.

Figura 3.6 Cableado de Entrada Única en Sistema en Paralelo

3. Instalación y Configuración

Figura 3.7 Para Cableado de Modelos con Dos Entradas en Sistema Paralelo

3. Instalación y Configuración

3.6.2 Configuración de la Tarjeta en Paralelo

3.6.2.1 Configure el Tablero en Paralelo del UPS 1

1. Configure el SW2 en el tablero en paralelo del UPS 1 al lado derecho.

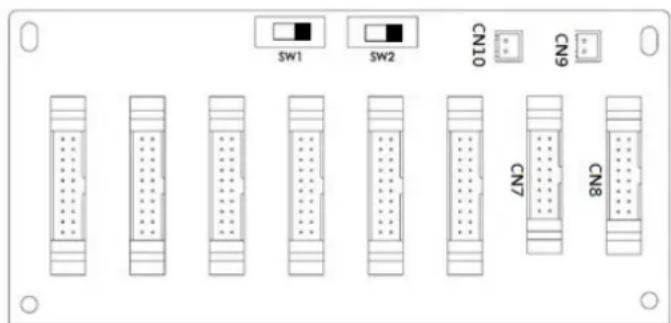

Figura 3.8 Posición del SW2 en UPS 1 (Ajuste Predeterminado)

3. Instalación y Configuración

3.6.2.2 Configure el Tablero en Paralelo del UPS 2

1. Configure el SW2 en el tablero de paralelo del UPS 2 al lado izquierdo.

Figura 3.9 Posición del SW2 en UPS 2

3. Instalación y Configuración

3.6.3 Configuración de la Función en Paralelo

1. Para cableado de entrada y calidad, asegúrese de seguir las instrucciones en la sección 3.6.1.
2. Para la programación paralela del tablero, asegúrese de seguir las instrucciones en la sección 3.6.2.

Confirme que no se aplica ningún UPS en este momento.

Una vez que la configuración de batería y los dos pasos anteriores se hayan completado correctamente, proceda con los siguientes pasos:

1. No conecte el cable en paralelo hasta que se le informe.

1. Ajuste los breakers de entrada (Q1) de los dos sistemas UPS a la posición "ON". Asegúrese de mantener los breakers de salida (Q3) de los dos sistemas UPS en la posición "OFF".
2. Encienda el breaker de la batería.
3. Encienda el breaker de la fuente de CA externa para aplicar la fuente de entrada de CA a los sistemas UPS.
4. Espere a que los ciclos de energía se completen. Proceda a configurar el UPS 1.

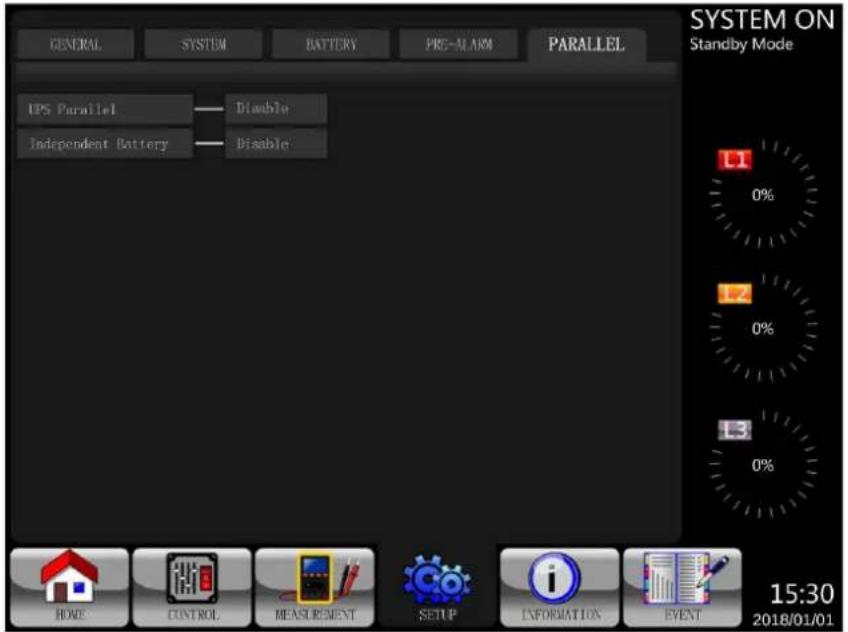

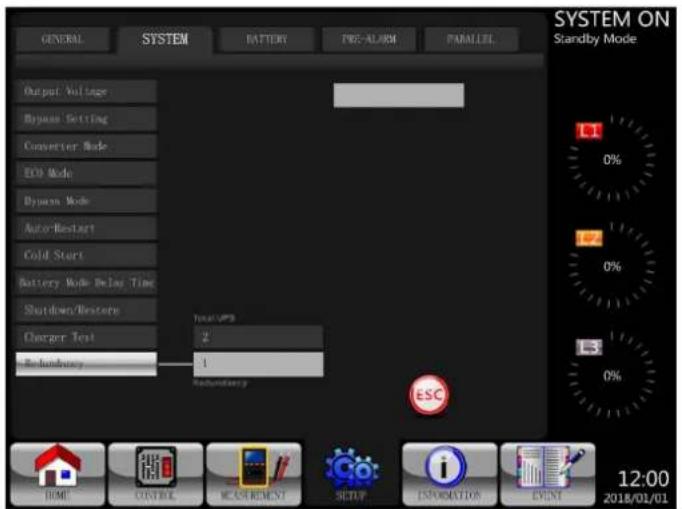

5. Utilice el panel LCD en el UPS 1 para configurar la función en paralelo. Ingrese al menú "PARALLEL" en la página de "SETUP" (refiérase a la sección 4.2.5.5 Pantalla de Configuración en Paralelo para información adicional).
6. Habilite la dirección de "UPS en Paralelo" del UPS 1 (ignore la advertencia de "Cable de UPS en Paralelo Flojo").
7. Elija la configuración de batería como batería "independiente" o "común", dependiendo de su preferencia.
8. Para guardar su configuración, seleccione el icono "Guardar Configuración" en la pantalla "General" de la página de "CONFIGURACIÓN".
9. Proceda a configurar el UPS 2.
10. Utilice el panel LCD en el UPS 2 para configurar la función en paralelo. Ingrese al menú "PARALLEL" en la página de "SETUP" (refiérase a la sección 4.2.5.5 Pantalla de Configuración en Paralelo para información adicional).
11. Habilite la función de "UPS en Paralelo" del UPS 2 (ignore la advertencia de "Cable de UPS en Paralelo Flojo").
12. Elija la configuración de batería como batería "independiente" o "común", dependiendo de su preferencia.
13. Para guardar su configuración, seleccione el icono "Guardar Configuración" en la pantalla "General" de la página de "CONFIGURACIÓN".
14. Apague el breaker externo de la fuente externa de CA y espere para completar el apagado de los sistemas UPS.
15. Apague los breakers de las baterías.

3.6.4 Conexión del Cable Paralelo

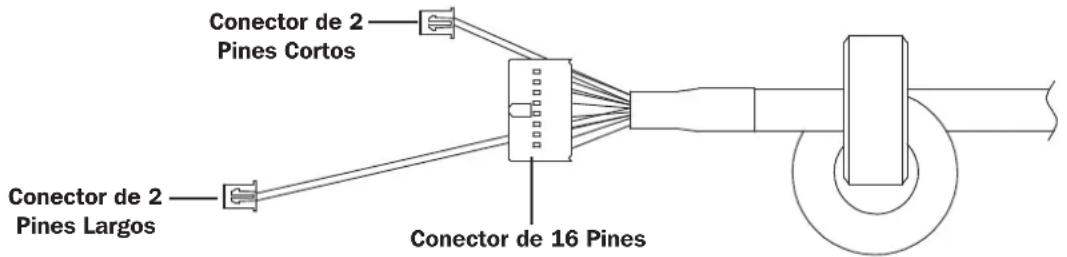

Hay tres conectores en el extremo de cada cable paralelo: un conector de 16 pines y dos conectores de 2 pines.

Notas:

• Para UPS de 100K y 120K con un Tablero en Paralelo: Conecte el conductor de 16 pines y el conductor de 2 pines cortos.
• Para UPS de 160K y 200K con dos Tableros en Paralelo: Conecte el conductor de 16 pines y el conductor de 2 pines cortos al tablero inferior. A continuación, conecte el conductor de 2 pines largos al tablero superior. Si se desconecta el conector de 2 pines por accidente, el UPS emitirá una falla: "¡Advertencia! Cable UPS en Paralelo Flojo". Inserte el conector de 16 pines en CN7 y el conector de 2 pines en CN10 del tablero de paralelo del UPS 1. Conecte el extremo del cable paralelo al tablero de paralelo del UPS 2, y se conecta el conector de 16 pines en CN7 y el conector de 2 pines en CN10.

Figura 3.10 Tablero en Paralelo del UPS 1 Figura 3.11 Tablero en Paralelo del UPS 2

3. Instalación y Configuración

Advertencia:

Conexiones incorrectas del cable paralelo resultarán en operaciones anormales. Verifique cada bajo qué se conectan los cables paralelos en cada UPS.

Confirme que no se aplique a cualquier UPS en este momento.

3.6.5 Procedimiento de Encendido del Sistema en Paralelo

1. Asegure de seguir correctamente las secciones 3.6.1 a 3.6.4.
2. Confirme que el breaker de entrada y los breakers de calidad de cada UPS se hayan "ENCENDIDO".
3. Encienda el breaker de la batería.
4. Encienda el breaker de la fuente de CA externa para aplicar la fuente de entrada de CA a ambos sistemas UPS.
5. Vea mensajes de evento anómalo en la pantalla LCD (consulte la sección 4.2.7 Pantalla de Eventos para más información).
6. Encienda el UPS oprimiendo el botón de encendido en el panel frontal del UPS o a través del control en el panel LCD (consulte la sección 4.2.3 Pantalla de Control para obtener más información).

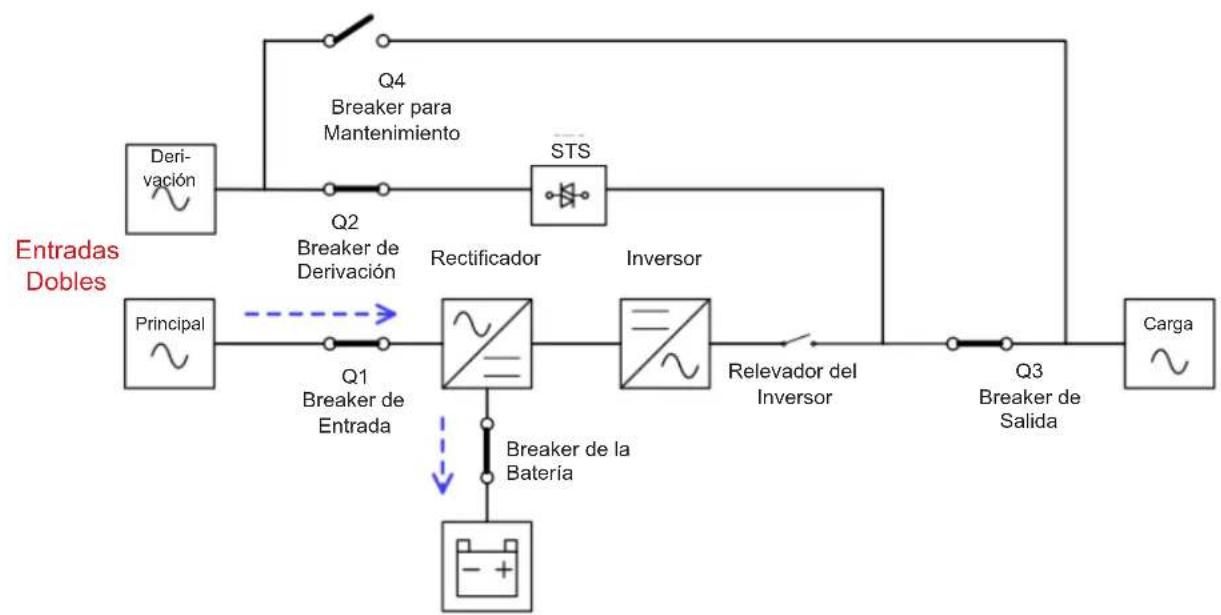

3.7 Instalación de Entrada Doble de CA

Los modelos de UPS con Entrada Doble de CA (o sufijo "KXD") son configurados de fábrica para una configuración de entrada sencilla de CA mediante la colocación de tres puentes entre la Entrada 1 y la Entrada 2 de CA. Si desea operar los modelos "KXD" en una configuración de CA, retire estos puentes y cablee como corresponda las Entrada 1 de CA y la Entrada 2 de CA.

Puentes en modelos "KXD" de entrada doble de CA.

4. Panel de Control y Operaciones con el LCD

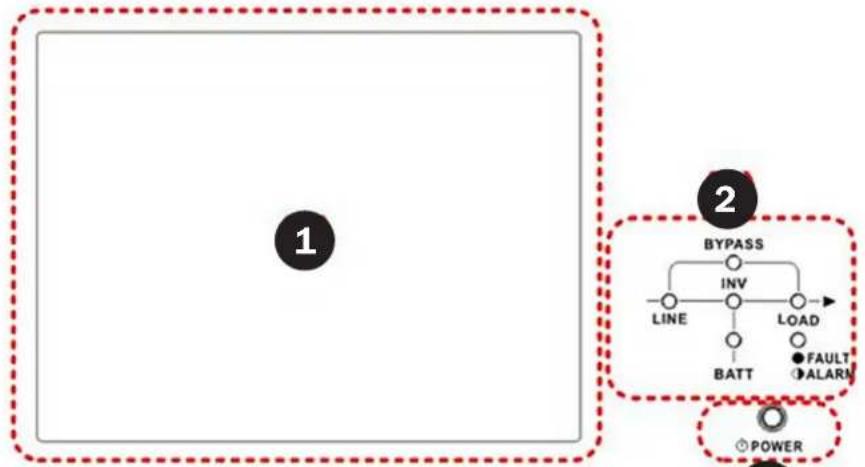

4.1 Descripción del Panel de Control

El panel de control y la pantalla de visualización se encuentran en el panel frontal del UPS. Esta interfaz controla todos los parámetros medidos, estado del UPS, estado de la batería y alarmas. La interfaz de control está dividida en cuatro secciones: (1) panel LCD, (2) indicadores LED, (3) Botón de Encendido y (4) Alarma Acústica. Refiérase a la Figura 4.1.

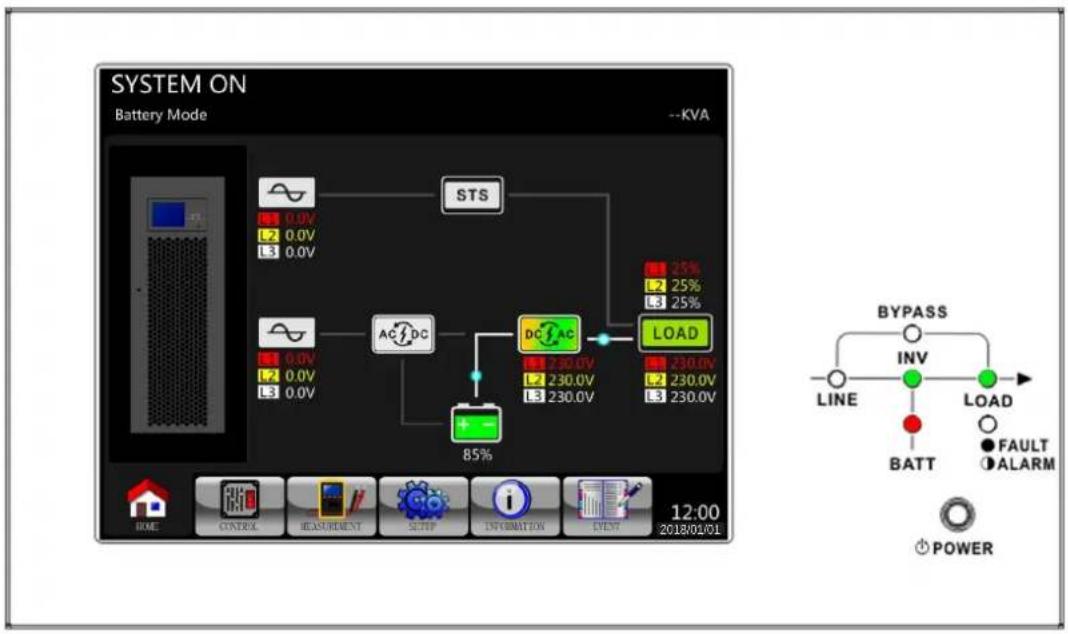

Figura 4.1 Panel de Control

Panel LCD: Pantalla gráfica y todos los parámetros medidos. 2. Indicadores LED: Refiérase a la Tabla 4.1. 3. Botón de Encendido: Refiérase a la Tabla 4.2. 4. Alarma Acústica: Refiérase a la Tabla 4.3.

Tabla 4.1: Indicadores LED

LED Color Estado	Definisión
LINE (LINEA) Verde		Encendido La fuente de entrada es normal.
		Destellando La fuente de entrada es anomal.
		Apagado Sin fuente de entrada
BYPASS (DERIVACION)	Amarillo	Encendido Carga en Derivación
		Destellando La fuente de entrada es anomal.
		Apagado Derivación no operando.
LOAD (CARGA) Verde		Encendido Hay salida de energia para la energia.
		Apagado No hay salida de energia para la energia.
INV (INV) Verde		Encendido Carga en Inversores.
		Apagado Inversores no operando (a menos que esté en Modo ECO)
BATTERY (BATERIA) Rojo		Encendido Carga en Respaldo por Batería
		Destellando Batería baja
		Apagado El convertidor de batería es normal y la batería está cargando.
FAULT/ALARM (FALLA/ALARMA)	Rojo	Encendido Falla del UPS.
		Destellando Alarma del UPS.
		Apagado Normal.

Tabla 4.2: Botón de Encendido

Tecla de Control Descripción
Encendido / Apagado	Encienda el UPS o Apague el UPS (sostenga 2segundos).

Tabla 4.3: Alarma Acústica

Condición del UPS	Descripción
Encendido / Apagado	El zumbador suena cada 2segundos.
modo en Derivación	El zumbador suena una vez cada minuto.
modo de Respaldo por Bateriaía	El zumbador suena cada 2segundos.
Bateriaía Baja	El zumbador suena cada 0.5segundos.
Alarma del UPS	El zumbador suena cada 1segundo.
Falla del UPS	El zumbador suenacontinuamente.

4. Panel de Control y Operaciones de LCD

4.2 Descripción de Pantalla LCD

4.2.1 Pantalla Inicial

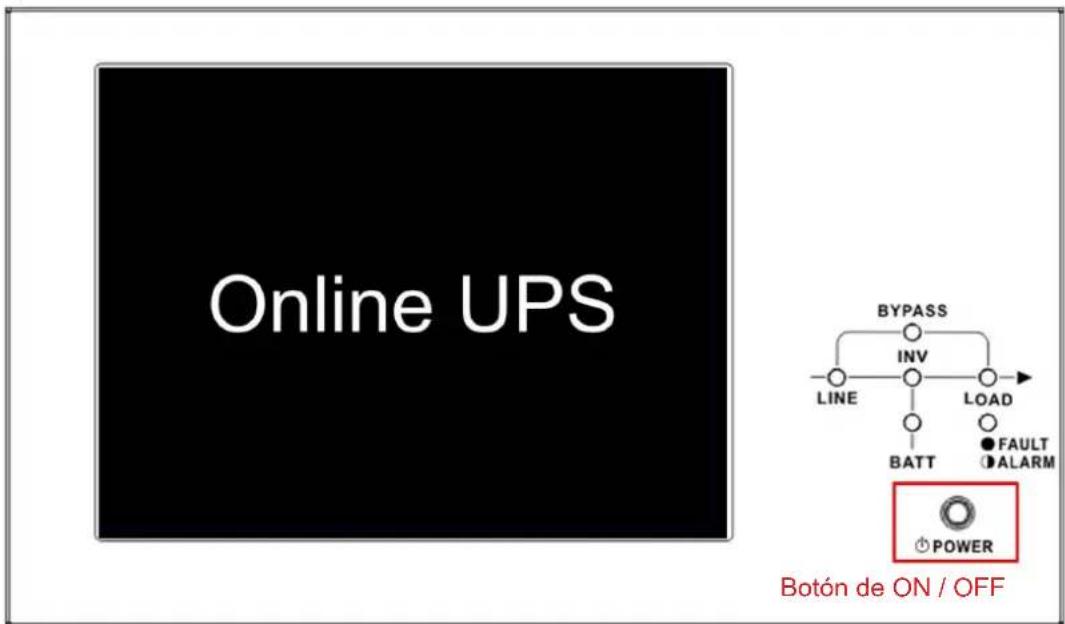

Al encender, el UPS ejecutará el POST (Autodiagnóstico de Encendido). La pantalla inicial (mostrada abajo) aparecerá durante unos 5 segundos.

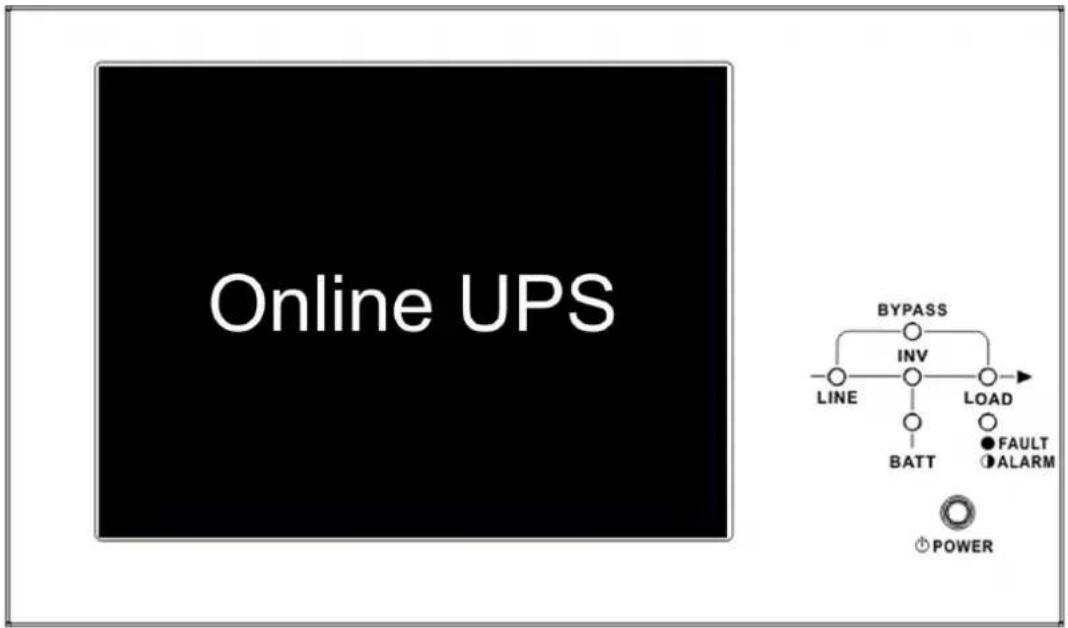

Figura 4.2 Pantalla Inicial

4.2.2 Pantalla Principal

Después de la inicialización, se mostrará la pantalla principal.

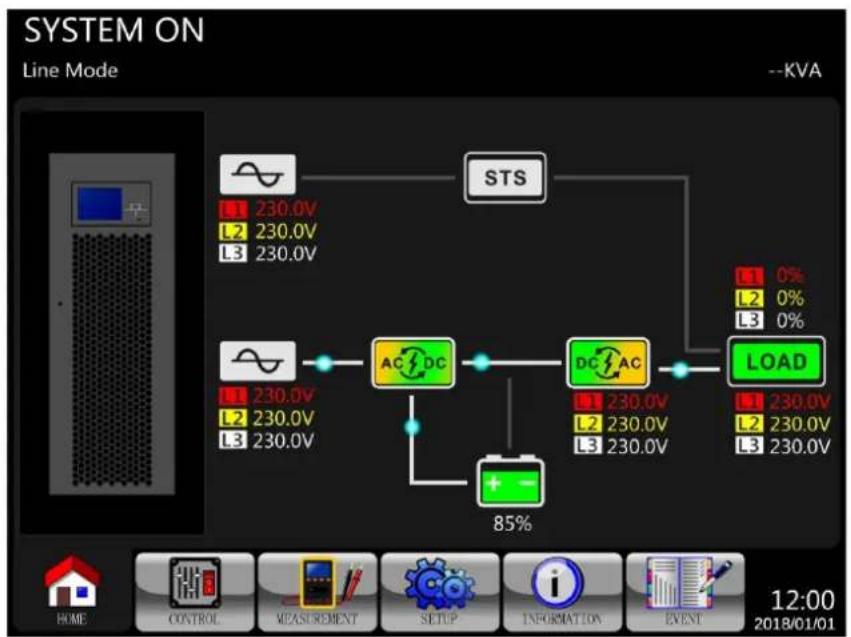

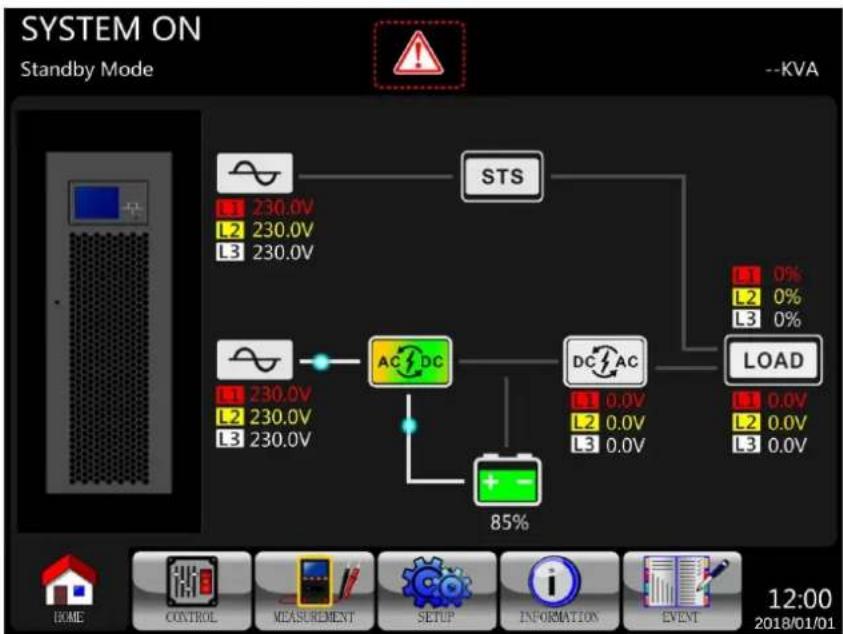

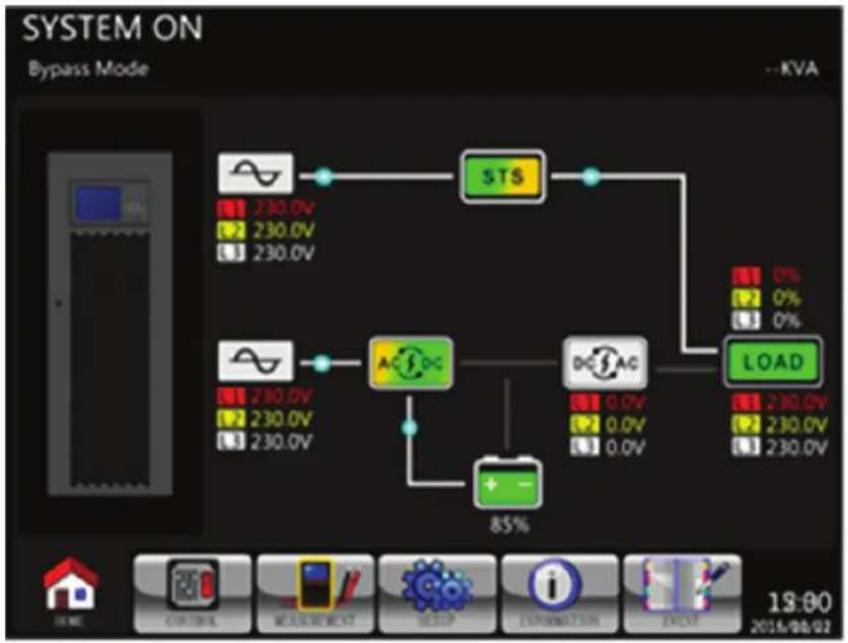

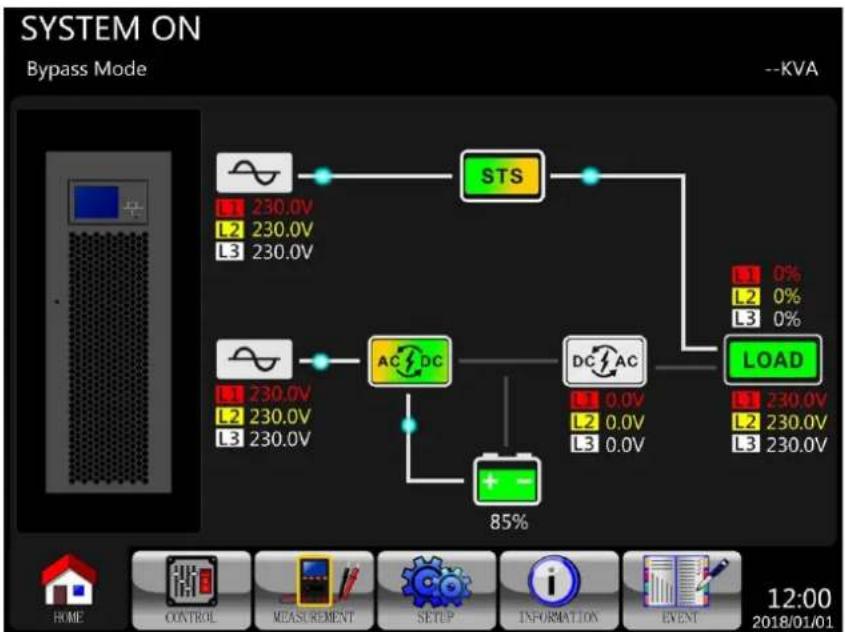

Figura 4.3 Pantalla Principal

La pantalla principal se divide en secciones:

1 Modo de Operación del UPS: Muestra el modo de operación y el estado actual del UPS. 2 Diagrama de flujo del UPS: Muestra diagrama de flujo y datos de medición actuales. 3 Menú Principal: Toque cada icono para ingresar al submenú. Refiérase a la Figura 4.4 para consultar el árbol del menú.

Figura 4.4 Árbol del Menú

4 Especialidad de Energía del UPS: Muestra la especialidad de potencia del UPS. 5 Fecha y Hora: Muestra fecha y hora actual.

4. Panel de Control y Operaciones de LCD

Estado del UPS: Las descripciones de cada icono y su estado se enumeran como:

Icono Estado	del UPS Estado del LED
	UPS Operando en Mode en Espera o Mode de Apagado. CARGA – Apagado
	UPS operando en Mode en Linea o Mode de Convertidor. LINEA, INV y CARGA – Encendido
	UPS operando en Mode en Derivación o Mode ECO. LLINEA, DERIVACION y CARGA – Encendido
	UPS operando en Mode de Respaldo por Batería o Modo de PrUEba de Batería.	BATT, INV y CARGA – Encendido
	UPS operando en Mode de Falla. FALLA – Encendido o Destellando (Alarma)

4.2.3 Pantalla de Control

Toque para ingresar en el submenú (como se muestra en las Figuras 4.5 y 4.6).

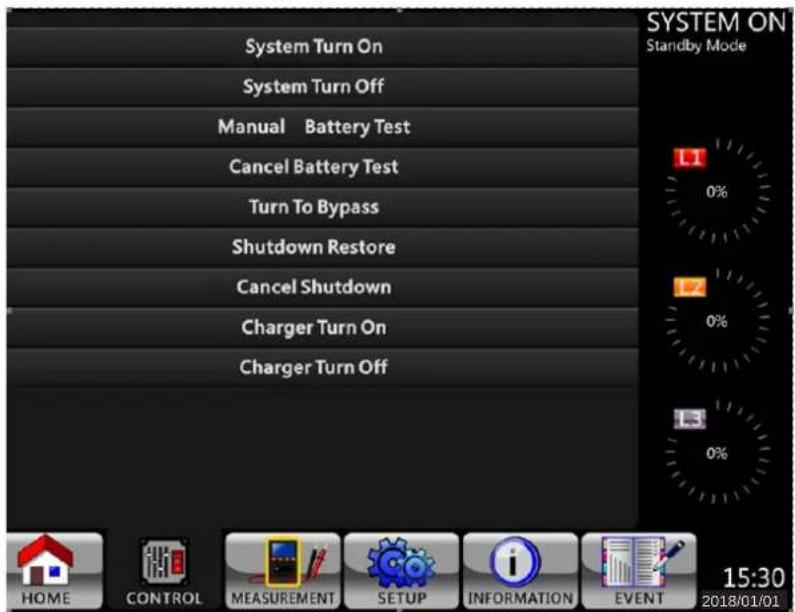

Figura 4.5 Pantalla de Control

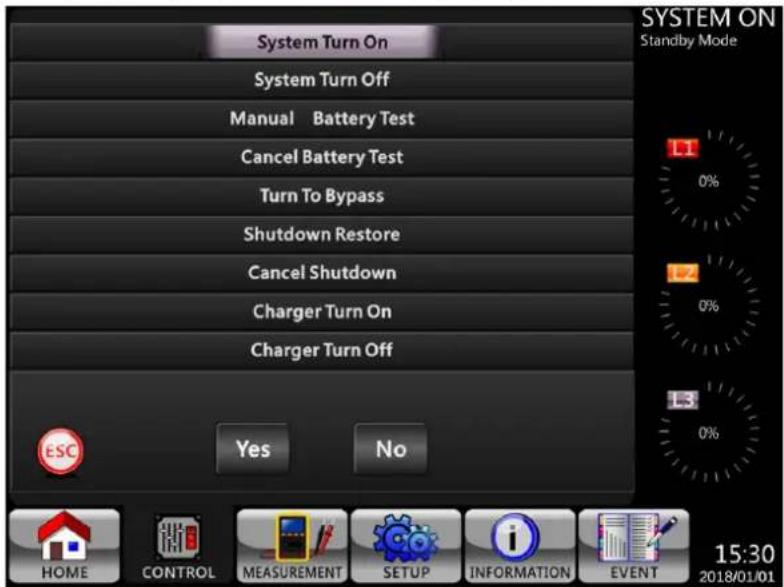

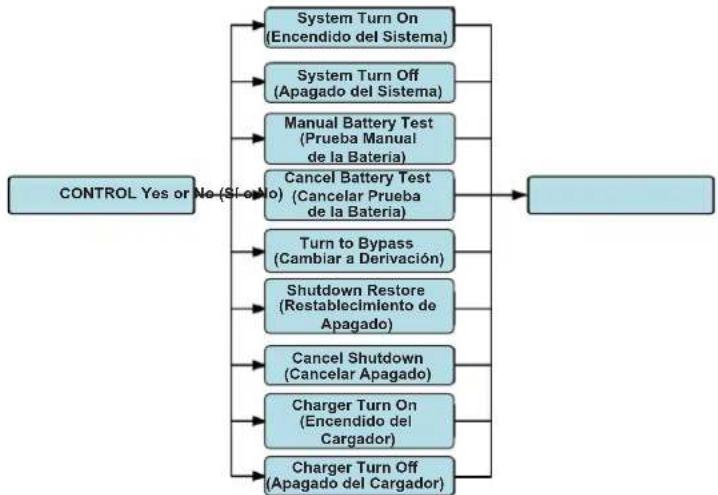

Figura 4.6 Menú de Control

4. Panel de Control y Operaciones de LCD

Toque directamente la opción. Aparecerá la pantalla de confirmación. Toque Yes para confirmar el comando o No para cancelar el comando.

Figura 4.7 Pantalla de Confirmación

4.2.4. Pantalla de Medición

Toque para ingresar al submenú de Medición. Usted puede elegir Entrada, Salida, Derivación, Carga o Batería para monitorear cada estado detallado. Refiérase a las Figuras 4.8 y 4.9.

Figura 4.8 Menú de Medición

4. Panel de Control y Operaciones de LCD

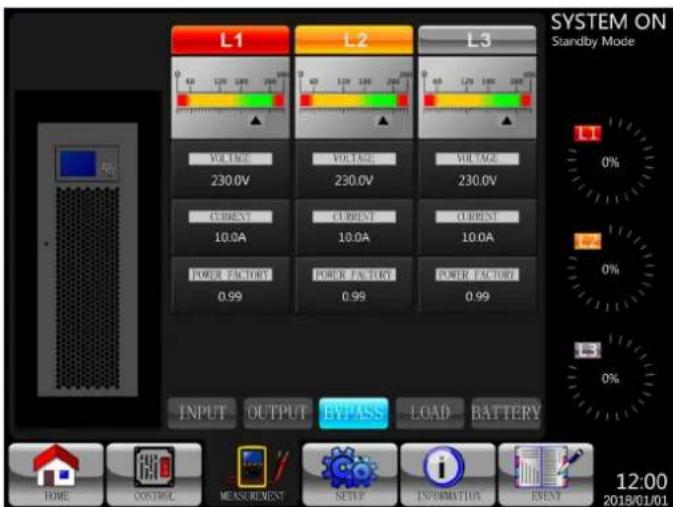

Figura 4.9 Pantallas de Medición: INPUT (ENTRADA), OUTPUT (SALIDA), BYPASS (DERIVACIÓN), LOAD (CARGA) y BATTERY (BATERÍA)

4. Panel de Control y Operaciones de LCD

Tabla 4.4: Elementos de Medición

Submenú Elemento Explicación
Input (Alimentación)	Voltaje de L-N (V) Voltaje	de fase de entrada (L1, L2, L3) Unidades: 0.1V.
	Frecuencia (Hz) Frecuencia	de entrada (L1, L2, L3) Unidades: 0.1 Hz.
Output (Salida)	Voltaje de L-N (V) Voltaje	de fase de salida (L1, L2, L3) Unidades: 0.1V.
	Corriente L-N (A) Corriente	de fase de salida (L1, L2, L3) Unidades: 0.1A.*
	Frecuencia (Hz) Frecuencia	de vente (L1, L2, L3). Unidades: 0.1 Hz.
	Factor de Potencia Factor	de potencia de vente (L1, L2, L3).
Bypass (Derivación)	Voltaje de L-N (V) Voltaje	de fase en derivación (L1, L2, L3). Unidades: 0.1V.
	Frecuencia (Hz) Frecuencia	de derivación (L1, L2, L3). Unidades: 0.1 Hz.
	Factor de Potencia Factor	de potencia de derivación (L1, L2, L3).
Load (Carga)	Sout (kVA) Potencia aparente. Unidades: 0.1kVA.
	Pout (kW) Potencia activa. Unidades: 0.1kW.
	Nivel de Carga (%) El porcantejde carga conectada. Unidades: 1%.
Battery (Bateria)	Voltaje Positivo (V) Voltaje	positivo de la bateria. Unidades: 0.1V.
	Voltaje Negativo (V) Voltaje	negativo de la bateria. Unidades: 0.1V.
	Corriente Positiva (A) Corrrente positiva de la bateria. Unidades: 0.1A.
	Corriente Negativa (A) Corriente negativa de la bateria. Unidades: 0.1A.
	Tiempo Restante (s) Autonoma remanente de la bateria. Unidades: 1 s
	Capacidad (%)	El percentaje de la capacité de la bateria. Unidades: 1%.
	Resultado de la Prueva	Resultado de la prueba de la bateria.
	Estado de la Carga	Estado de la carga de la bateria.
	Temperatura 01(°C)	Temperatura de modulo de baterías externas. Unidades: 0.1 °C
	Temperatura 02(°C)	Temperatura del modulo de baterías externas a的前提下 de tarjeta de communicator adicional T1. Unidades: 0.1 °C
	Temperatura 03(°C)	Temperatura de modulo de bateria externa a的前提下 de tarjeta de communicator adicional T2. Unidades: 0.1 °C
	Temperatura 04(°C)	Temperatura del modulo de baterías externas a的前提下 de tarjeta de communicator adicional T3. Unidades: 0.1 °C
	Temperatura 05(°C)	Temperatura del modulo de baterías externas a的前提下 de tarjeta de communicator adicional T4. Unidades: 0.1 °C

4.2.5. Pantalla de Configuración

Toque el ícono para ingresar al submenú de Configuración. Requiere una contraseña para acceder a los submenús General, SYSTEM (SISTEMA), BATTERY (BATERÍA), y PRE-ALARM (PRE-ALARMA) (como se muestra en las figuras 4.10 y 4.11). La contraseña predeterminada es 0000.

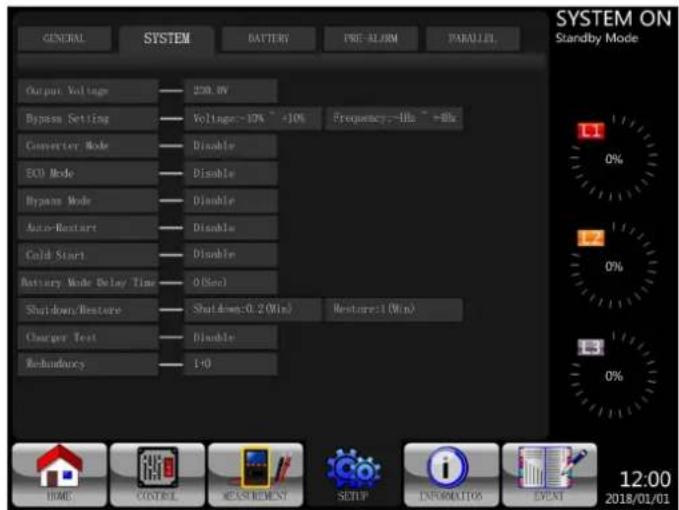

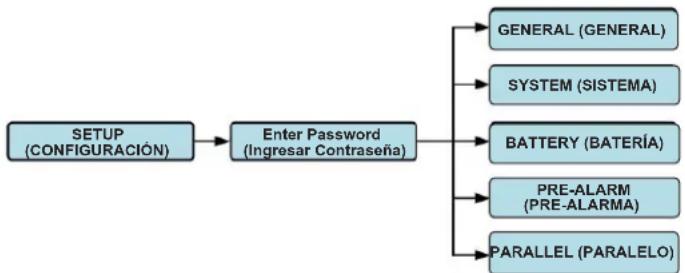

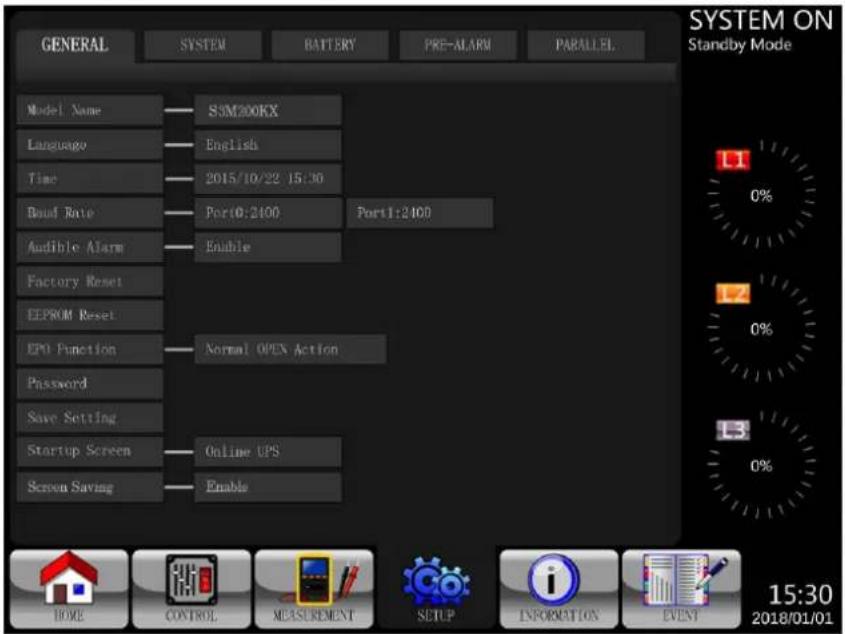

Figura 4.10 Menú de Configuración

4. Panel de Control y Operaciones de LCD

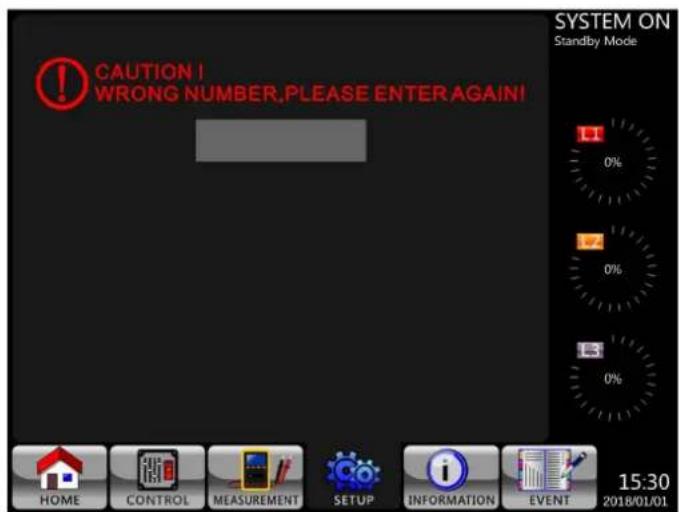

Toque la columna gris para tener acceso al teclado numérico. Ingrese una contraseña de 4 dígitos y oprima para ingresar al submenú CONFIGURACIÓN. Si se ingresa una contraseña incorrecta, puede reintentarlo.

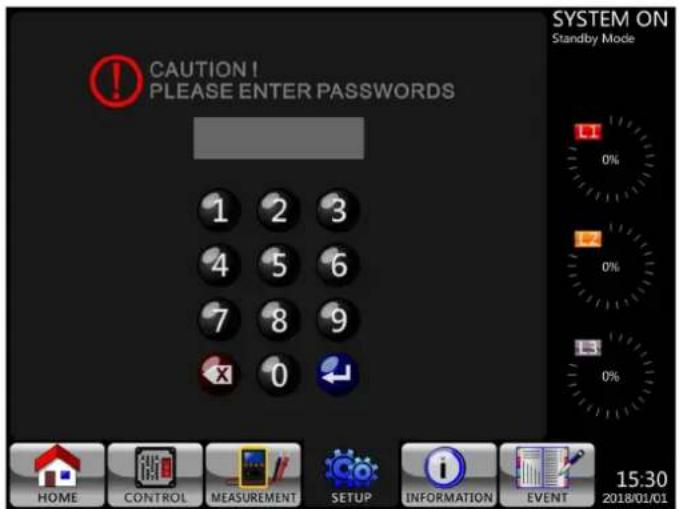

Figura 4.11 Ingreso a las Pantallas de Contraseñas

Hay dos niveles de protección con contraseña: contraseña de usuario y contraseña de administrador.

La contraseña predeterminada del usuario es 0000. Puede ser cambiada por el usuario.

La contraseña del administrador es administrada por personal de servicios capacitado.

Niveles diferentes de contraseña pueden acceder a diferentes parámetros. La configuración puede cambiarse en varios modos de operación. Refiérase a la Tabla 4.5 para más detalles.

4. Panel de Control y Operaciones de LCD

Tabla 4.5: Todos los Elementos de Configuración en el Menú de Configuración

Mode de Operación del UPS Elemento de Configuración		Mode en Espera	Derivación	Linea	Modo de Respaldo por Bacteria	Modo de Prueba de la Bacteria	Falla	Modo convertor	Modo ECO	Autorización
										Número	Personal de Mantenimiento / Administrador
General	Nombre del Modelo* Sí Sí Sí Sí Sí Sí Sí Sí	Sí
	Idioma** Sí Sí Sí Sí Sí Sí Sí Sí
	FECHA Y HORA Sí Sí Sí Sí Sí Sí Sí Sí
	Cambiar Contraseña Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sá
	Tasa de Baudios Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sí Sú
	Restaurar Valores de Fábrica Sí Sí
	Restaurar EEPROM	Sí Sí
	Función EPO	Sí Sí
	Guardar Configuración	Sí Sí								Sí Sí
	Pantalla de Inicio	Sí Sí	Sí Sí	Sí Sí	Sí Sí
System (Sistema)	Voltaje de Salida	Sí Sí									Sí
	Rango de Voltaje de la Derivación	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Rango de Frecuencia de la Derivación	Sí Sí									Sí
	Modo de Convertidor	Sí Sí
	Modo ECO	Sí Sí	Sí					Sí Sí
	Modo en Derivación	Sí Sí									Sí
	Reinicio Automático	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Arranque en Frío	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Tiempo de Retraso en Mode en Respaldo por Bateria	Sí Sí	Sí			Sí Sí	Sí Sí
	Tiempo para Apagado del Sistema	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Tiempo de Restablecimiento del Sistema	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Prueba del Cargador Sí Sí Sí Sí Sí Sí
	Redundancia	Sí Sí	Sí Sí	Sí Sí	Sí Sí
Battery (Bateria)	Capacidad de la Batería en Ah	Sí Sí				Sí Sí	Sí Sí
	Corrente Máxima de Carga	Sí Sí									Sí
	Batería Baja / Configuración de Apagado	Sí Sí	Sí			Sí Sí	Sí Sí
	Prueba Perúrica de la Batería	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Intervalo de Prueba de la Batería	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Detener por Tiempo	Sí Sí	Sí Sí		Sí	Sí Sí	Sí Sí
	Detener por Voltaje de la Batería	Sí Sí	Sí Sí		Sí	Sí Sí	Sí Sí
	Detener por Capacidad de la Batería	Sí Sí	Sí Sí		Sí	Sí Sí	Sí Sí
	Alerta del Envejecimiento de la Batería	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Compensación de la Temperatura	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Voltaje de Carga	Sí S									Sí
	Voltaje de la Batería para Reinicio Automático	Sí Sí	Sí Sí	Sí Sí	Sí Sí
	Rango de Voltaje de Línea	Sí S	Sí Sí	Sí Sí	Sí Sí
	Rango de Frecuencia de Línea	Sí S	Sí Sí	Sí Sí	Sí Sí
	Carga	Sí S	Sí Sí	Sí Sí	Sí Sí
Pre-Alarm (Pre-Alarma)	UPS en Paralelo Si Sí							Sí
	Batería Independiente	Sí S									Sí

"Sí" indica las opciones disponibles que hay en cada modo dado. Los nombres de modelo pueden personalizarse. * Solamente inglés.

4. Panel de Control y Operaciones de LCD

Procedimiento de configuración.

Paso 1: Elija entre GENERAL, SYSTEM (SISTEMA), BATTERY (BATERÍA) y PRE-ALARM (PRE-ALARMA).

Paso 2: Cada elemento muestra su valor actual y ajustes alternativos.

Paso 3: Elija para confirmar el cambio o para cancelar.

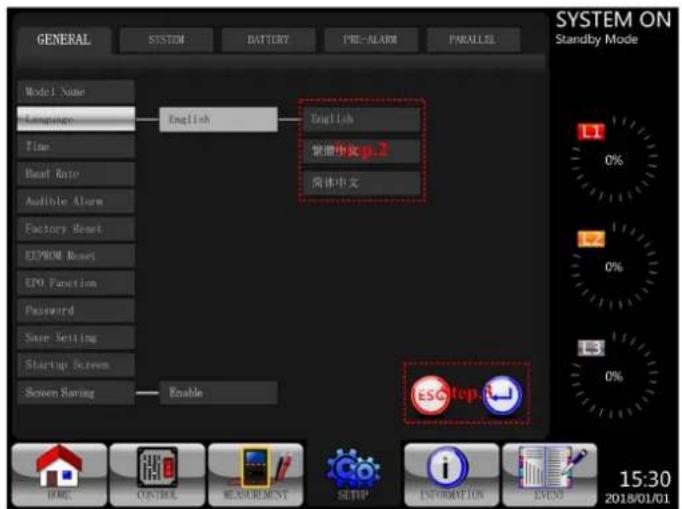

Figura 4.12 Procedimiento de Configuración

4.2.5.1 Pantalla de Configuración-General

La pantalla de Configuración-General y las opciones de lista de parámetros se muestran en la Figura 4.13 y la Tabla 4.6.

Figura 4.13 Pantalla de Configuración-General

4. Panel de Control y Operaciones de LCD

Tabla 4.6: Lista de Parámetros de Configuración-General

Elimento de Configuración Sub Elemento Explicación
Model Name (Nombre del Modelo)	--	Establezca Nombre de UPS (xxxxxxxxxx). La longitud máima es de 10 characteres.
Language (Idioma)	-- Solo inglés
TIME (FECHA Y HORA)	Ajuste de Fecha yHora	Establezca Fecha y hora actual (aaa / mm / dd hora : min : s) DEBE establisharse después de la instalación del UPS
	Fecha de Instalación del Sistema	Establezca la Fecha de instalación del sistema (aaa / mm / dd) 2018/1/1 (Predeterminada) DEBE establisharse später de la instalación del UPS
	Fecha de Último Mantenimiento del Sistema	Establezca laULTima Fecha de mantenimiento del sistemas (aaa / mm / dd) DEBE establisharse später de la instalación del UPS Únicamente Personal de Mantenimiento / Administrador
	Fecha de Instalación de la Batería	Establezca la Fecha de instalación de la batería (aaa / mm / dd) DEBE establisharse später de la instalación del UPS
	Fecha de Último Mantenimiento de la Batería	Establezca la ultima Fecha de mantenimiento de la batería (aaa / mm / dd) DEBE establisharse später de la instalación del UPS
Baud Rate (Tasa de Baudios)	--	Establezca la Tasa de Baudios del Puerto SNMP (COM Port0) • 2400 (Predeterminada) • 4800 • 9600 Establezca la Tasa de Baudios del Puerto RS-232 (COM Port1) • 2400 (Predeterminada) • 4800 • 9600
Audible Alarm (Alarma Acústica)	--	Establece la Alarma Acústica • Desactivar • Activar (Predeterminado)
Factory Reset (Restaurar Valores de Fábrica)	--	Restaurar al parámetro predeterminado de fábrica Refiérase a la Tabla 4.7
EEPROM Reset (Restaurar EEPROM)	--	Restaure el EEPROM al valor predeterminado Refiérase a la Tabla 4.7
EPO Function (Función EPO)	--	Establezca el estado activo de EPO • Activo Normalmente Abierto (Predeterminado) • Activo Normalmente Abierto
Password (Contraseña)	--	Establece Nueva Contraseña 0000 (Predeterminada)
Save Setting (Guardar Configuración)	--	Guarde todos los parámetros en el EEPROM. Utilice esta funciona para guardar las seleccionesambiadas. Debe ejectu-tarse cuando se realizenchanges en la configuración.
Startup Screen (Pantalla de Inicio)	--	Pantalla de configuración inicial. (xxxxxxxxxx). La longitud máima es de 12 characteres.

4. Panel de Control y Operaciones de LCD

Tabla 4.7: Lista de Categorías para Restablecer el EEPROM

Elemento de Configuración		Restaurar Valores de Fábrica Restaurar EEPROM
General	Nombre del Modelo
	Idioma Sí Sí
	Ajuste de Fecha yHora
	Fecha de Instalación del Sistema Sí
	Fecha de Último Mantenimiento del Sistema Sí
	Fecha de Instalación de la Batería Sí
	Fecha de Último Mantenimiento de la Batería Sí
	Cambiar Contrasena Sí
	Tasa de Baudios Sí
	Alarma Acústica Sí Sí
	Restaurar Valores de Fábrica
	Restaurar EEPROM
	Función EPO Sí
	Guardar Configuración
	Pantalla de Inicio
System (Sistema)	Voltaje de Salida Sí
	Rango de Voltaje de la Derivación Sí Sí
	Rango de Frecuencia de la Derivación Sí Sí
	Modo de Convertidor	Sí Sí
	Modo ECO	Sí Sí
	Modo en Derivación	Sí Sí
	Reinicio Automático	Sí Sí
	Arranque en Frio		Sí
	Tiempo de Retraso en Mode en Respaldo por Bateria	Sí Sí
	Tiempo para Apagado del Sistema	Sí Sí
	Tiempo de Restablecimiento del Sistema	Sí Sí
	Prueba del Cargador
Battery (Bateria)	Capacidad de la Batería en Ah	Sí Sí
	Corriente Maxima de Carga	Sí Sí
	Bateria Baja / Configuración de Apagado	Sí Sí
	Prueba Perúddica de la Batería	Sí Sí
	Intervalo de Prueba de la Batería	Sí Sí
	Detener por Tiempo	Sí Sí
	Detener por Voltaje de la Batería	Sí Sí
	Detener por Capacidad de la Batería	Sí Sí
	Alerta del Envejecimiento de la Batería	Sí Sí
	Compensación de la Temperatura Sí Sí
	Voltaje de Carga	Sí Sí
	Voltaje de la Batería para Reinicio Automático	Sí Sí
Pre-Alarm (Pre-Alarma)

4. Panel de Control y Operaciones de LCD

4.2.5.2 Pantalla de Configuración de Sistema

La pantalla de Configuración del Sistema y las opciones de parámetros se muestran en la Figura 4.14 y la Tabla 4.8. Solo se puede acceder a la Configuración del Sistema cuando el UPS está funcionando en un modo específico (refiérase a la Tabla 4.5 para más detalles). Si una opción no está disponible bajo un modo específico, aparecería una pantalla de advertencia (Figura 4.15).

Figura 4.14 Pantalla de Configuración del Sistema Figura 4.15 Pantalla de Advertencia

Tabla 4.8: Lista de Parámetros de Configuración del Sistema

Elemento de Configuración Sub Elemento Explicación
Output Voltage(Voltaje de Salida[Línea ->N])	--	Establece el voltaje de salute • 220V CA (Predeterminado) • 230V CA • 240V CA DEBE revisarse después de la instalación del UPS
BYPASS SETTING(CONFIGURACIONDE DERIVACION)	Rango de Voltaje de la Derivación	Establece el rango de voltaje de derivación: Límite superior • +10% • +15% (Predeterminado) • +20% Límite inferior • -10% • -20% (Predeterminado) • -30%
	Rango de Frecuencia de la Derivación	Establece el rango de Frecuencia de la derivación: Límite Superior / Inferior • +/- 1 Hz • +/- 2 Hz • +/- 4 Hz (Predeterminado)
Converter Mode (Modo de Convertidor)	--	Establece el Modelo de Convertidor • Desactivar (Predeterminado) • Activar
ECO Mode (Modo ECO)	--	Establece el Modelo ECO • Desactivar (Predeterminado) • Activar
Bypass Mode (Modo en Derivación)	--	Establece el Modelo en Derivación • Desactivar • Activo (Predeterminado, DEBE estar en Modelo en Derivación para desactivarlo) DEBE revisarse después de la instalación del UPS. Si usted necesita la energia de derivación cuando el UPS está apagado, por favor habilítelo.
Auto-Restart (Reinicio Automático)	--	Establece el reinicio automático • Desactivar • Activar (Predeterminado) Cuando está establishido "Activar" y se produce un apagado del UPSdeo batería baja, el UPS regresará al modo en linea una vez que se restablezca el suministro de energia.

4. Panel de Control y Operaciones de LCD

Elemento de Configuración Sub Elemento Explicación
Redundancia --		Configuración de redundancyRedundancia: la calidad de unidadesDEBE establishecerse después de activar el UPS en paralelo
Cold Start(Arranque en Fuego)	--	Establece el arranque en fríoDesactivarActivar (Predeterminado)Después de establisher "Activar", el UPS pueda encenderse sin红线 a la red Pública oprimiendo el botón de Arranque por Bateria. Refiérase a la operación de arranque en frío para más detalles (refiérase a 7.2 Arranque en Fuego).
Battery ModeDelay Time(Tiempo deRetraso en Mooden Respaldo porBatería)	--	Configure el tiempo de retraso de apagado del systema en modo de respaldo por batería (Os ~ 9990s).O: Desactivar (Predeterminado)No O: ActivarCuando esta funciona está activa, el UPS apagará la salute afterwards de que el UPS opere en modo de respaldo por batería por el número de seguidos establescido.
Shutdown / Restore(Apagar /Restablecer)	Tiempo para Apagado del Sistema	Configure el tiempo de apagado del systema (0.2 min ~ 99 min)0.2 min (Predeterminado)Este tiempo de retraso comenza aatar cuando se execute el commando Restaurar CONTROL-Apagado.
	Tiempo de Restablecimiento del Sistema	Configure el tiempo de restablecimiento del systema (0 min ~ 9999 min).1 min (Predeterminado)Este tiempo de retraso comenza aatar cuando性和 de transcurrido el tiempo de apagado cuando se execute el commando Restaurar CONTROL-Apagado.
Charger Test(Prueba delCargador)	--	Establece la prueba del cargadorDesactivar (Predeterminado)Activar

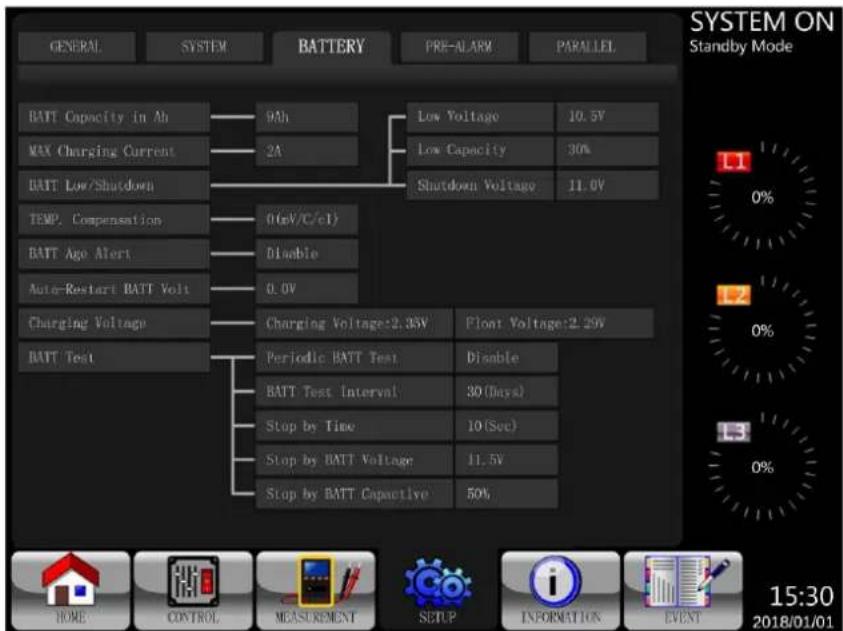

4.2.5.3 Pantalla de Configuración de la Batería

La Pantalla de Configuración de la Batería y las opciones de parámetros se muestran en la figura 4.16 y la Tabla 4.9. Solo se puede establecer la Configuración de la Batería cuando el UPS está funcionando en Modo de Espera.

Figura 4.16 Pantalla de Configuración-Batería

4. Panel de Control y Operaciones de LCD

Tabla 4.9: Configuración - Lista de Parámetros de Batería

Elemento de Configuración Sub Elemento Explicación
Battery Capacity in Ah (Capacidad de la Batería en Ah)	--	Configuración de la capacité de batería. (hasta 999) · 9Ah (Predeterminado) DEBE configurarás despues de la instalación del UPS o si se cambia la capacité de la batería
Maximum Charging Current (Corrente Maxima de Carga)	Se recomienda Usar 10% de la Especficación de Batería en Ampere-Hora	Establece la corriente Tmaxa de energia de batería. (1A ~ 24A 100KVA/1A ~ 32A 120KVA/1A ~ 40A 160KVA/1A ~ 48A 200KVA) · 2A (Predeterminado), pueda augmentarse mediante la pantalla DEBE configurarás despues de la instalación del UPS o si se cambia la capacité de la batería
Battery Low / Shutdown Setting (Batería Baja / Calibración de Apagado)	Voltaje Bajo	Establece el voltaje bajo de batería. (10V ~ 11.5V) x (Número de Batería) · 11V x Número de Batería (Predeterminado)
	Baja Capacidad	Establece la capacité baja de la batería. (20% ~ 50%) · 20% (Predeterminado)
	Voltaje de Apagado (LVC)	Establece el punto de voltaje de batería para apagar el sistemas en modo de Respaldo por Batería. (10.0V) x (Número de Batería) · 10V x Número de Batería (Predeterminado)
Battery Test (Prueba de la Batería)	Prueba Perúdica de la Batería	Establece deshabilar yaabillar prueba perúdica de batería. · Desactivar (Predeterminado) · Activar
	Intervalo de Prueba de la Batería	Establece el intervalo de prueba de la batería. (7 ~ 99 Días) · 30 Días (Predeterminado)
	Detener por Tiempo	Establece tiempo de prueba para la prueba de la batería. (10 ~ 1000 Segundos) · 10 s (Predeterminado)
	Alto por Voltaje de la Batería	Establece detener voltaje de la batería en prueba de la batería. (11V ~ 12V) x (Número de Batería) · 11V x Número de Batería (Predeterminado)
	Alto por Capacidad de la Batería	Establece la capacité de la batería para detener la prueba de batería. (20% ~ 50%) · 20% (Predeterminado)
Battery Age Alert (Alerta del Envejecimiento de la Batería)	Alerta del Envejecimiento de la Batería (Mneses)	Establezca la edad de la batería para replazo (Desactivar, 12 ~ 60 Meses) · Desactivar (Predeterminado) Si esta funciona está activada y la batería se ha instalado en este periodo, hay una advertencia de "Alerta de Edad de Batería" para indicarlo.
Temperature Compensation (Compensación de la Temperatura)	--	Establece la compensación de la temperatura de la batería · Cuando está Activado, 3 (mV / C / celda)
Charging Voltage (Voltaje de Carga)	--	Establece el voltaje de energia de batería. (2.30V ~ 2.35V) · 14.1V / Batería, 2.35V / Celda (Predeterminado) Establece el voltaje de flotationación de batería. (2.23V ~ 2.35V) · 13.65V / Batería, 2.27V / Celda (Predeterminado)
Auto-Restart Battery Voltage (Voltaje de la Batería para Reinicio Automático)	--	Establece el voltaje de batería para reinicio automático. (0V or 12.0V ~ 13.0V) · 0V (Predeterminado)

4. Panel de Control y Operaciones de LCD

4.2.5.4 Pantalla de Pre-Alarma

Las opciones de Configuración de Pantalla de Pre-Alarma y Parámetros se muestran en Figura 4.17 y Tabla 4.10. Puede accederse a la Configuración de Pre-Alarma en cualquier modo de operación.

Figura 4.17 Configuración de Pre-Alarma

Tabla 4.10: Establece la lista de Parámetros de Pre-Alarma

Elemento de Configuración Sub Elemento Explicación
Line Voltage Range (Rango de Voltaje de Línea)	--	Establece el rango del voltaje de ligne. Límite superior • +5% • +10% • +15% • +20% (Predeterminado) Límite inferior • -5% • -10% • -15% • -20% (Predeterminado)
Line Frequency Range (Rango de Frecuencia de Línea)	--	Establece el rango de Frequencia de ligne: Límite Superior / Inferior • +/- 1 Hz • +/- 2 Hz • +/- 3 Hz • +/- 4 Hz (Predeterminado)
Load (Carga)	--	Establece el percentaje de sobrecarga del UPS (40% ~ 100%) • 100% (Predeterminado) Establecer percentaje de desbalance de energia del UPS (20% ~ 100%) • 100% (Predeterminado)

4. Panel de Control y Operaciones de LCD

4.2.5.5 Configuración de la Pantalla en Paralelo

Toque la pestaña "PARALLEL" para acceder a la página de la función de paralelo. Refiérase a Tabla 4.11 para consultar la lista de Parámetros para Configuración en Paralelo.

Figura 4.18 Configuración de Pantalla en Paralelo

Toque la pestaña "SYSTEM" para acceder a las configuraciones de en paralelo o redundancia.

(a) Colocación en paralelo de dos unidades S3MX para potencia. (b) Colocación en paralelo de dos unidades S3MX para redundancia, donde cada UPS soporta el 50% de la energía. Si se desactiva un UPS, el otro tomará toda la energía.

Figura 4.19 Dos Unidades en Paralelo Figura 4.20 Redundancia a Través de Dos Unidades

Tabla 4.11: Lista de Parámetros para Configuración en Paralelo

Elemento de Configuración Sub Elemento Explicación
UPS Parallel (UPS en Paralelo)	--	Configurar UPS en ParaleloDesactivar (Predeterminado)Activar
Independent Battery (Batería Independiente)	--	Configura la Batería IndependienteDesactivar (Predeterminado)Activar

4. Panel de Control y Operaciones de LCD

4.2.6 Pantalla de Información

Toque 1 para ingresar al submenú. En esta pantalla, usted puede comprobar las configuraciones del UPS. Existen tres submenús: Identificación, Sistema y Batería.

Figura 4.21 Menú de Información

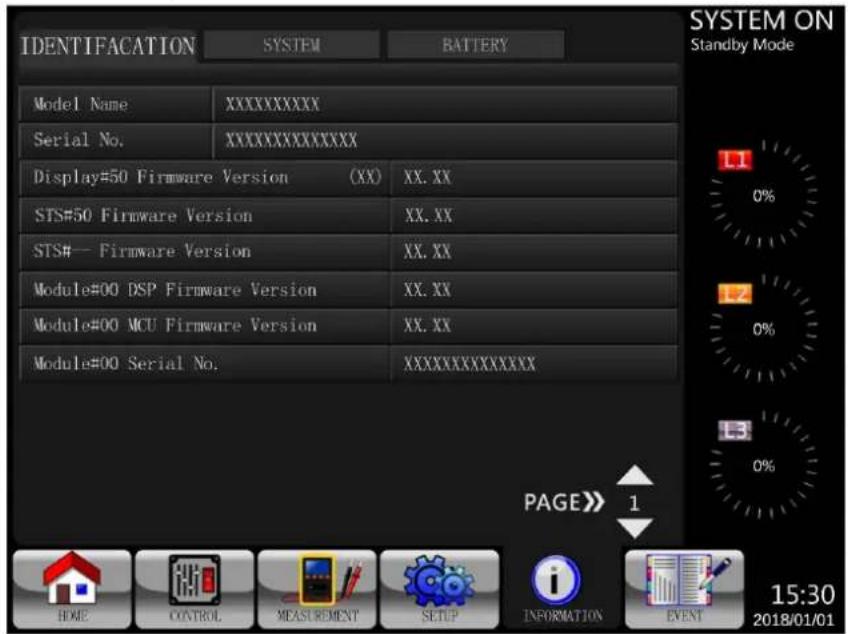

4.2.6.1 INFORMACIÓN - Pantalla de Identificación

Cuando se seleccione el submenú de Identificación se mostrarán el Nombre del Modelo, No. de Serie y Versión de Firmware. Use las flechas ARRIBA y ABAJO para cambiar entre páginas.

Figura 4.22 Página de Pantalla de Identificación

4.2.6.2 INFORMACIÓN - Pantalla de Sistema

Cuando se seleccione el submenú de Sistema, se mostrará información como energía del sistema, voltaje nominal, frecuencia nominal, etc. Use las flechas ARRIBA y ABAJO para cambiar entre páginas.

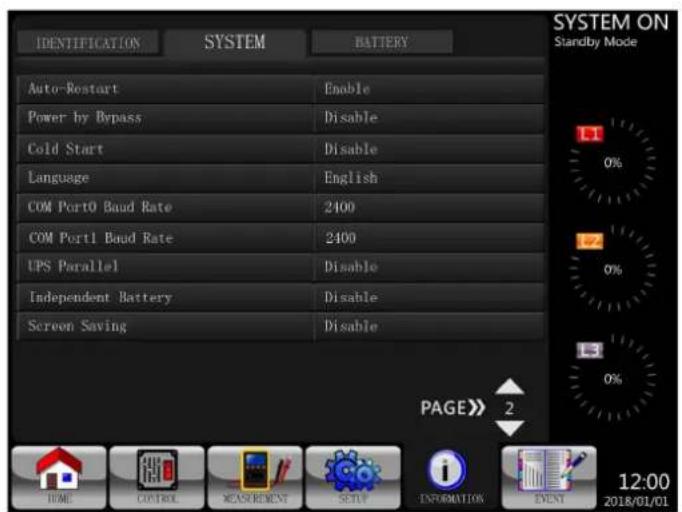

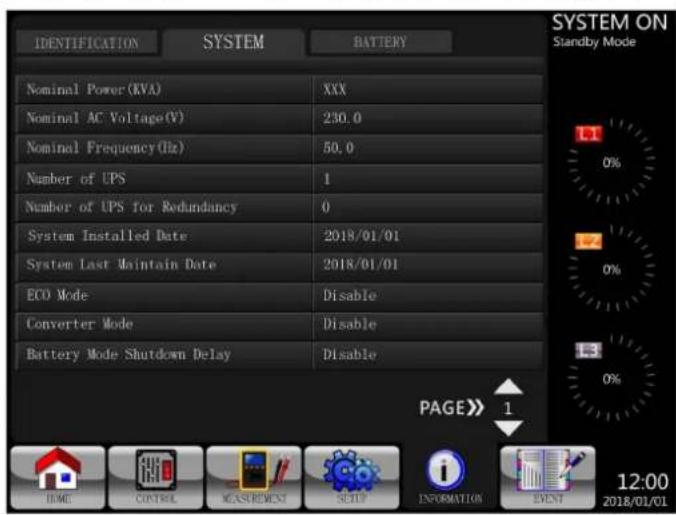

Figura 4.23 Pantalla de INFORMACIÓN del Sistema Página 1 Figura 4.24 Pantalla de INFORMACIÓN del Sistema Página 2

4. Panel de Control y Operaciones de LCD

4.2.6.3. INFORMACIÓN - Pantalla de Batería

Cuando se seleccione el submenú de Batería, se mostrará información como batería, capacidad, corriente de carga, etc.

Figura 4.25 Pantalla de INFORMACIÓN de la Batería

4.2.7 Pantalla de Eventos

Cuando ocurra un evento, destellará en la pantalla principal. Además puede tocar para comprobar los eventos más recientes y el historial. Refiérase a la Figura 4.27 para consultar el árbol de menú.

Figura 4.26 Pantalla de Advertencia de Alarma

Figura 4.27 Menú de Eventos

4. Panel de Control y Operaciones de LCD

4.2.7.1 Eventos Actuales

Cuando ocurre un evento, se mostrará la ID* de la etapa de energía y un código de alarma en la pantalla de Eventos Actuales. Se pueden guardar hasta 50 eventos, excepto solo 10 son listados por página. Si se exceden más de 10 eventos, toque para cambiar a otros eventos en la lista.

Nota: Refiérase a la sección 3.2 Abrir Panel Frontal para identificar la ID de la etapa de energía.

Figura 4.28 Pantalla de Eventos Actuales

4.2.7.2 Historial de Eventos

Se guarda información detallada de los eventos en HISTORIAL DE EVENTOS. Pueden guardarse hasta 500 eventos. Cuando ocurra una advertencia, se registrará el código de alarma, la hora de la alarma y la ID de la etapa de energía (refiérase a la sección 3.2 Abrir Panel Frontal para identificar la ID de la etapa de energía). Cuando se produzca un evento de falla, se registrará la descripción de la alarma, la alarma y la ID de la etapa de potencia (refiérase a la Tabla 4.12). Para grabar más información histórica sobre el sistema UPS, los cambios importantes en la configuración (Tabla 4.13), cambios en el modo de operación del UPS (Tabla 4.14) y ejecución de una acción de control (Tabla 4.15) se guardarán en el HISTORIAL DE EVENTOS. Para más detalles, consulte la Figura 4.29.

Figura 4.29 Pantalla de Historial de Eventos

4. Panel de Control y Operaciones de LCD

4.3 Lista de Alarmas

La Tabla 4.12 proporciona la lista completa de temas de alarma del UPS.

Mensajes en el LCD Explicación
Fault! Bus Over Voltage El voltaje del bus de CD es demasiado alto.
Fault! Bus Under Voltage El voltaje del bus de CD es demasiado bajo.
Fault! Bus Voltage Unbalance El voltaje del bus de CD no está balanceado.
Fault! Bus Short El bus de CD está en corto.
Fault! Bus Soft Start Time Out	Los rectificadores no se han begunloo al bajo voltaje del bus de CD bajo del periodo spécifique.
Fault! Inverter Soft Start Time Out	El voltaje del bus del inversor no suece alkanzar el valor deseado Dentro de la duracionspecificada.
Fault! Inverter Voltage Over El Voltaje del Inversor está por encima del Valor Maximo.
Fault! Inverter Voltage High El Voltaje del Inversor es demasiado alto.
Fault! Inverter Voltage Low El Voltaje del Inversor es demasiado bajo.
Fault! R Inverter Voltage Short La calidad del inversor de la fase R está en corto circuito.
Fault! S Inverter Voltage Short La calidad del inversor de la fase S está en corto circuito.
Fault! T Inverter Voltage Short La calidad del inversor de la fase T está en corto circuito.
Fault! RS Inverter Voltage Short La calidad del inversor de la fase R-S está en corto circuito.
Fault! ST Inverter Voltage Short La calidad del inversor de la fase S-It está en corto circuito.
Fault! TR Inverter Voltage Short La calidad del inversor de la fase T-R está en corto circuito.
Fault! Inverter R Negative Power Energía Negativa de Salida del inversor de la fase R por encima de rango.
Fault! Inverter S Negative Power Energía Negativa de Salida del inversor de la fase S por encima de rango.
Fault! Inverter T Negative Power Energía Negativa de Salida del inversor de la fase T por encima de rango.
Fault! Over Load Fault	Sobrecarga intensa causa falla del UPS.
Fault! Battery Fault	Baterias invertidas.
Fault! Over Temperature	Asegúrese de que sedea unreno adecuado para la ventilaciónde aire y queelventiladorestéfuncionando.
Fault! CAN Fault	Falla de comunicaciónde CAN.
Fault! TRIGO Fault	Falla de signalde disparadorsincronizado [TRIGO].
Fault! Relay Fault	Falla de relevantdel inversor.
Fault! Line SCR Fail	Falla de cortocircuitodel SCR del违法违规.
Fault! EEPROM Fault	Error de operacióndel EEPROM.
Fault! Parallel Cable Loose Fault (iFallal! Falla de Cable Paralelo Flojo)	Falla de Cable Paralelo Flojo.
Fault! DSP MCU Stop Communicate	Comunicado de Paro de MCU DSP.
Fault! Bypass Temperature Fault	Falla de Temperaturadedivisión.
Fault! Bypass SCR Fault	Falla del SCR del Derivación.
Line Fail	Energía de la red publicafaltante o anomal.
Line Restore	Energía de la red publicafesturada a normal.
Warning! EPO Active	Compruebe el conectorde EPO.
Warning! Over Load Fail	Los dispositivosde cergaxigenmás energia que la queelUPSpuede suministrar. El Modelo en Línea se transferirá al Modem derivación.
Warning! Communicate CAN Fail	Error de comunaciónde CAN.
Warning! Over Load	En Modo de Línea, los dispositivosde cergaxigenmás potencia que la queelUPSpuede suministrar.
Warning! Battery Open	Batería no connectada.
Warning! Battery voltage High	El voltaje de la bateríaés demasiado alto.
Warning! Turn On Abnormal	Encendido Anormal.
Warning! Charge Fail	Falla de Carga.
Warning! EEPROM Fail	Error de operacióndel EEPROM.
Warning! Fan Lock	Ventilador Bloqueado.
Warning! Line Phase Error	Error de Fase del Línea.
Warning! Bypass Phase Error	Error de Fase de Derivación.
Warning! N Loss	Pérdita de neutro.
Warning! Internal Initial Fail	Falla Inicial Interna.
Warning! Comm Syn Signal Fail	Falla de Señalde Sincronizaciónde Comunicación.
Warning! Comm. TRIGO Fail	Falla de signalde disparadorde communicación [TRIGO].
Warning! Power Stage loss	No se detecta la etapa de energia.
Warning! Parallel Sys Config. Wrong	Error de Configuraçãode Sistema en Paralelo.
Warning! Maintenance Bypass	Ingesar mantenimiento.
Warning! Battery Age Alert	Expiraciónde la Vida de la Bacteria.
Warning! Parallel UPS Cable Loose Cable	UPS en Paralelo Flojo.
Warning! Parallel UPS Config. Wrong	Error de Configuraçãode UPS en Paralelo.
Warning! Battery Voltage Low	El voltaje de la bateríaes demasiado bajo.
Warning! ID Conflict	ID de etapa de energia en conflicto.

4. Panel de Control y Operaciones de LCD

Mensajes en el LCD Explicación
Pre-Alarm! Line Voltage Fail Voltaje de linea sobre el rango
Pre-Alarm! Line Voltage Normal Voltaje de linea recuperado a normal.
Pre-Alarm! Line Frequency Unstable Frecuencia de linea sobre el rango.
Pre-Alarm! Line Frequency Normal Frecueancia de linea recuperada a normal.
Pre-Alarm! Over Load Carga de Salida sobre el rango.
Pre-Alarm! Load Normal Carga de Salida recuperada a normal.
Pre-Alarm! Load Unbalance Desbalanceo de Carga de Salida.

4.4 Registro Histórico

Tabla 4.13: Lista de Advertencias para Cambiar Parámetros Importantes

\( {\mathrm{N}}^{ \circ } \) de 1 item	Descripción \( {\mathrm{N}}^{ \circ } \) de 1 item Descripción
1	Setup! Model Name (iConfiguración! Nombre del Modelo)	2	Setup! Turn On Password (iConfiguración! Nombre del Modelo)
3 Setup! Lang	language (iConfiguración! Idioma) 4 Setup! Change Turn On Password	(iConfiguración! Idioma)
5 Setup! Adjust	Time (iConfiguración! Ajuste de Hora)6 Setup!	Nominal Power	Display (iConfiguración! Ajuste de Hora)
7 Setup! System	System Installed Date (iConfiguración! Fecha de Instalación del Sistema)	8 Setup! Output Voltage (iConfiguración! Fecha de Instalación del Sistema)
9 Setup! System	System Last Maintain Date (iConfiguración! Fecha de Último Mantenimiento del Sistema)	10	Setup! Bypass Voltage Range (iConfiguración! Fecha de Último Mantenimiento del Sistema)
11	Setup! Battery Installed Date (iConfiguración! Fecha de Instalación de la Batería)	12	Setup! Bypass Frequency Range (iConfiguración! Fecha de Instalación de la Batería)
13	Setup! Battery Last Maintain Date (iConfiguración! Fecha de Último Mantenimiento de la Batería)	14	Setup! Converter Mode (iConfiguración! Fecha de Último Mantenimiento de la Batería)
15	Setup! Change Password (iConfiguración! Cambiar Contraseña)	16	Setup! ECO Mode (iConfiguración! Cambiar Contraseña)
17	Setup! Baud Rate (iConfiguración! Velocidad en Baudios)	18	Setup! Bypass Mode (iConfiguración! Velocidad en Baudios)
19	Setup! Audible Alarm (iConfiguración! Alarma Acústica)	20	Setup! Auto-Restart (iConfiguración! Alarma Acústica)
21	Setup! Factory Reset (iConfiguración! Restuarar Valores de Fábrica)	22	Setup! Cold Start (iConfiguración! Restuarar Valores de Fábrica)
23	Setup! EEPROM Reset (iConfiguración! Restuarar EEPROM)	24	Setup! Battery Mode Delay Time (iConfiguración! Restuarar EEPROM)
25	Setup! EPO Function (iConfiguración! Función EPO)	26	Setup! Shutdown Restore Time (iConfiguración! Función EPO)
27	Setup! Save Setting (iConfiguración! Guardar Configuración)	28	Setup! Redundancy (iConfiguración! Guardar Configuración)
29	Setup! Power Rating Setting (iConfiguración! Configuración de Potencia Nominal)	30	Setup! Charger Test (iConfiguración! Configuración de Potencia Nominal)
31	Setup! Nominal Battery Voltage (iConfiguración! Voltaje Nominal de la Batería)	32	Setup! Battery Capacity in Ah (iConfiguración! Voltaje Nominal de la Batería)
33	Setup! Maximum Charging Current (iConfiguración! Corriente Maxima de Carga)	34	Setup! Battery Low Voltage (iConfiguración! Corriente Maxima de Carga)
35	Setup! Battery Low Capacity (iConfiguración! Capacidad Baja de la Batería)	36	Setup! Battery Shutdown Voltage (iConfiguración! Capacidad Baja de la Batería)
37	Setup! Periodic Battery Test (iConfiguración! Prueba Perúdica de la Batería)	38	Setup! Stop By Time (iConfiguración! Prueba Perúdica de la Batería)
39	Setup! BATTERY Age Alert (iConfiguración! Alerta del Envejecimiento de la BATERIA)	40	Setup! Temperature Compensation (iConfiguración! Alerta del Envejecimiento de la BATERIA)
41	Setup! Charging Voltage (iConfiguración! Voltaje de Carga)	42	Setup! PRE-ALARM (iConfiguración! Voltaje de Carga)
43	Setup! UPS Parallel (iConfiguración! UPS en Paralelo)	44	Setup! Independent Battery (iConfiguración! UPS en Paralelo)
45	Setup! Auto-Restart Battery Voltage (iConfiguración! Voltaje de la Batería para Reinicio Automático)

Tabla 4.14: Cambios de Modos del UPS

N° de item	Descripción N° de item Descripción
1 UPS Mode!	Power On Mode(iModo de UPS! Modo de Encendido)	2 UPS Mode!	Standby Mode(iModo de UPS! Modo En Espera)
3 UPS Mode!	Bypass Mode(iModo de UPS! Modo en Derivación)	4 UPS Mode!	Line Mode(iModo de UPS! Modo en Línea)
5 UPS Mode!	Battery Mode(iModo de UPS! Modo de Respaldo por Batería)	6 UPS Mode!	Battery Test Mode(iModo de UPS! Modo de Prueba de la Bateria)
7 UPS Mode!	Fault Mode (iModo de UPS! Modo de Falla) 8 UPS Mode! Converter	9UPS Mode! Converter	Mode(iModo de UPS! Modo de Convertidor)

4. Panel de Control y Operaciones de LCD

Tabla 4.15: Ejecución de Acción de Control

N° de item	Descripción N° de item Descripción
1 Control! System Turn On (iControl! Encendido del Sistema) 2 Control! System Turn Off (iControl! Apagado del Sistema)
3 Control! Manual Battery Test (iControl! Prueba Manual de la Batería)	4 Control! Cancel Battery Test (iControl! Cancellation Prueba de la Batería)
5 Control! Turn To Bypass (iControl! Cambiar a Derivación) 6 Control! Shutdown	wn Restore	(iControl! Restablecimiento de Apagado)
7 Control! Cancel Shutdown (iControl! Cancellation Apagado) 8 Control! Charger	Tum On (iControl! Encendido del Cargador)
9 Control! Charger Turn Off (iControl! Apagado del Cargador)

5. Interfaz y Comunicación

El panel frontal contiene un puerto de sensor de temperatura de la batería, dos puertos de apagado de emergencia, un puerto de comunicaciones (RS-232 / USB), una ranura para tarjeta SNMP y una ranura para tarjeta de comunicador adicional.

Figura 5.1 Puerto de Contactos Secos y Puertos de Comunicación

Contacto Seco N° Función
X1 Puerto del Termostato	para Detecisión de Temperatura de la Batería
X2 Puerto de Entrada de	EPO Remoto

5.1. X1 - Puerto de Detección de Temperatura para Módulo de Baterías Externas

El UPS está equipado con una función de detección de temperatura de la batería. El UPS puede recibir una BCH de temperatura de batería a través de la tecnología de detección de temperatura. La comunicación entre el UPS y la tarjeta de termostato de detección de temperatura de la batería es a través del protocolo de comunicador I2C. X1 es el puerto de detección de temperatura de batería. El puerto se muestra en la Figura 5.2 y se describe en la Tabla 5.1.

Figura 5.2 Puerto de Detección de Temperatura de la Batería

Tabla 5.1 Descripción del Puerto de Detección de Temperatura de la Batería

Nombre Posición Descripción
SCL X1.1 Señal SCL de Comunicación con la	PC
SDA X1.2 Señal SDA de Comunicación con la	PC
+3.0V X1.3 3V
Conexión a Tierra de Alimentación X1.4 GND [Tierra]

5. Interfaz y Comunicación

5.2 X2 - Puerto de Entrada de EPO Remoto

El UPS está equipado con Función de Apagado de Emergencia (EPO) que pueda ser operada por un contacto remoto asignado por el usuario.

Nota: El contacto abierto activa la EPO.

X2 es el puerto de entrada de EPO remoto. El puerto se muestra en la Figura 5.3 y se describe en la Tabla 5.2.

Figura 5.3 Puerto de Entrada de EPO Remoto

Tabla 5.2 Descripción del Puerto EPO Remoto

Configuración de la Lógica del EPO Posición Descripción
N.C. X2.1 y X2.2 EPO activado cuando X2.1 y X2.2 está	abiertos
N.A. X2.1 y X2.2 EPO activado cuando se ponen en Corto	X2.1 y X2.2

Si la configuración Lógica de EPO es Normalmente Cerrada (N.C), el EPO se activa cuando el pin 1 y pin 2 de X1 estén abiertos. Caso contrario, la configuración Lógica de EPO es Normalmente Abierto (N.A.). El EPO se activa cuando el pin 1 y el pin 2 de X2 estén cerrados.

Notas:

1. La función EPO apaga los rectificadores, cargadores, inversores y el switch de transferencia estática, pero no desconecta internamente la fuente de alimentación.
2. La configuración predeterminada de la lógica de la función del EPO es Normalmente Cerrado (N.C.).
3. Un botón REPO proporcionado por el usuario debe ser del tipo con seguro y en una posición normalmente cerrada.

5.3 Otra Interfaz de Comunicación

5.3.1 Puerto RS-232

El puerto RS-232 está localizado en el panel detrás de la puerta frontal. El puerto RS-232 proporciona servicio de apoyo al actualizar el software del UPS a una revisión diferente.

5.3.2 Puerto USB

Este puerto es solo para fines de servicio.

Nota: Los puertos RS232 y USB NO trabajarán simultáneamente.

5.3.3. Ranura SNMP para Monitoreo Usando WEBCARDLX (tarjetas opcionales)

Para controlar y monitorear en forma remota el UPS mediante una red, instale una tarjeta WEBCARDLX opcional en esta ranura. La RELAYCARDSV puede también insertarse en esta ranura para proporcionar señales de contacto seco I/P y O/P y funcionalidad de comunicador de sensores de temperatura. Para más detalles, consulte los manuales de las tarjetas WEBCARDLX y RELAYCARDSV.

Nota: Solo se puede usar una tarjeta a la vez.

6. Principios de Operación

6.1 Diagrama de Bloque del UPS

Figura 6.1 Diagrama de Cableado para un UPS Estándar con una sola Entrada Figura 6.2 Diagrama de Cableado para Entradas Duales (Ofrecido en un Modelo de UPS S3MX Diferente)

6. Principios de Operación

6.2 Modos de Operación

Este es un UPS trifásico, de cuatro cables en línea, doble conversión y transferencia inversa que permite la operación en los modelos siguientes:

• Modo En Espera
• Modo en Línea
• Modo de Respaldo por Batería
• Modo en Derivación
• Modo de Convertidor
• Modo ECO
• Modo de Apagado
• Modo en Derivación para Mantenimiento (Derivación Manual)

6.2.1 Modo En Espera

El UPS entra en modo de espera (si la DERIVACIÓN está desactivada) hasta que el UPS sea encendido. Cuando el UPS es encendido en Modo En Espera, la función de cargador se activará cuando la batería está conectada. La carga no es alimentada en este modo.

Diagramas del Modelo En Espera

6. Principios de Operación

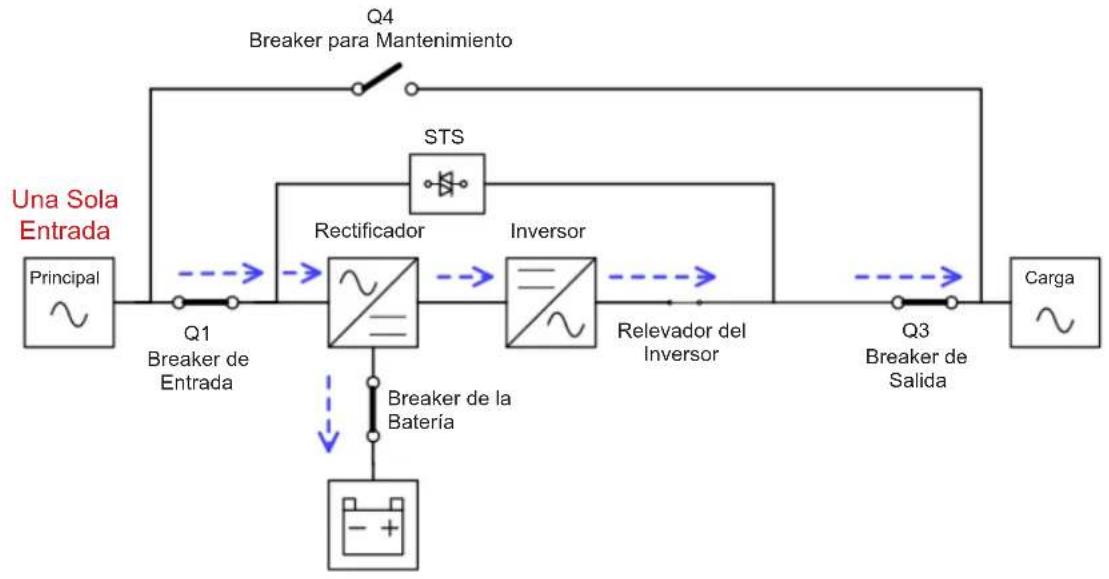

6.2.2 Modo en Línea

En Modo en Línea, el rectificador entra energía de la red y suministra energía de CD al inversor y el cargador carga la batería. El inversor filtra la energía de CD y la convierte en energía de CA pura y estable para alimentar la carga.

Diagramas del Modo en Línea

6. Principios de Operación

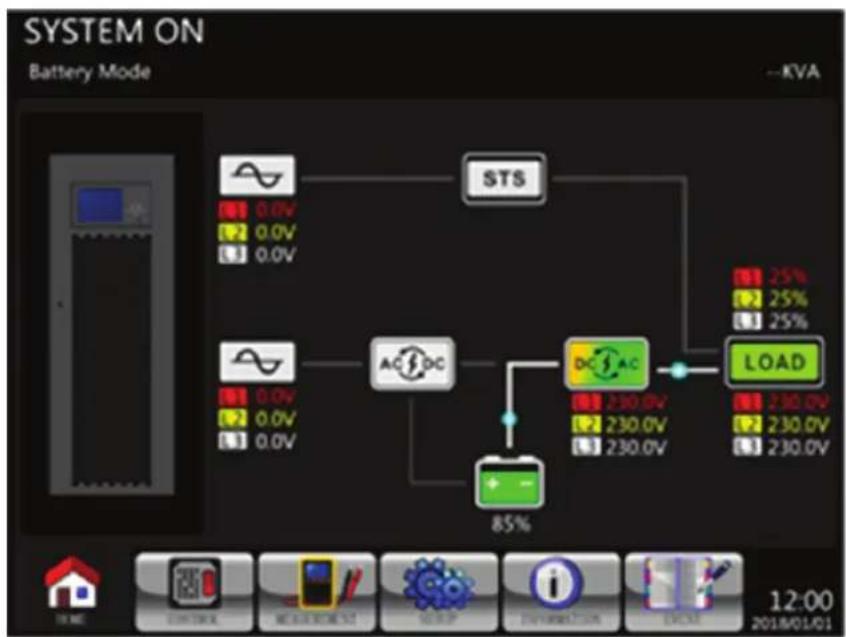

6.2.3 Modo de Respaldo por Batería

Si la energía de la Red Pública falla, el UPS se transfiere automáticamente al modo de Respaldo por Batería. No hay ninguna interrupción a la energía en caso de falla. En modo de Respaldo por Batería, el rectificador toma energía de la batería y suministra energía CD al inversor. El inversor filtra la energía CD y la convierte en energía de CA pura y estable para alimentar la carga.

Diagrama del Modo de Respaldo por Batería

6. Principios de Operación

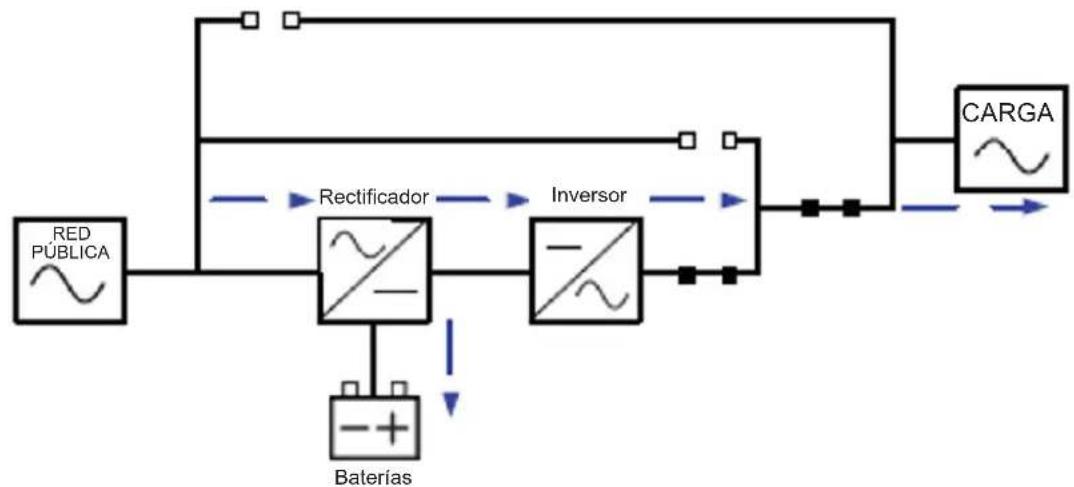

6.2.4 Modo de Conversión de Frecuencia.

Cuando el UPS es configurado manualmente en el modo de convertidor, suele ajustarse la frecuencia de salida a 50Hz o 60Hz. Después de que la frecuencia de salida esté configurada, el sistema deshabilitará automáticamente la función de derivación. Una vez apagado el inversor, no hay salida en derivación. Durante el modo de convertidor, el indicador de LED NORMAL (NORMAL) se enciende (verde).

Diagrama de Modo de Conversión de Frecuencia

6. Principios de Operación

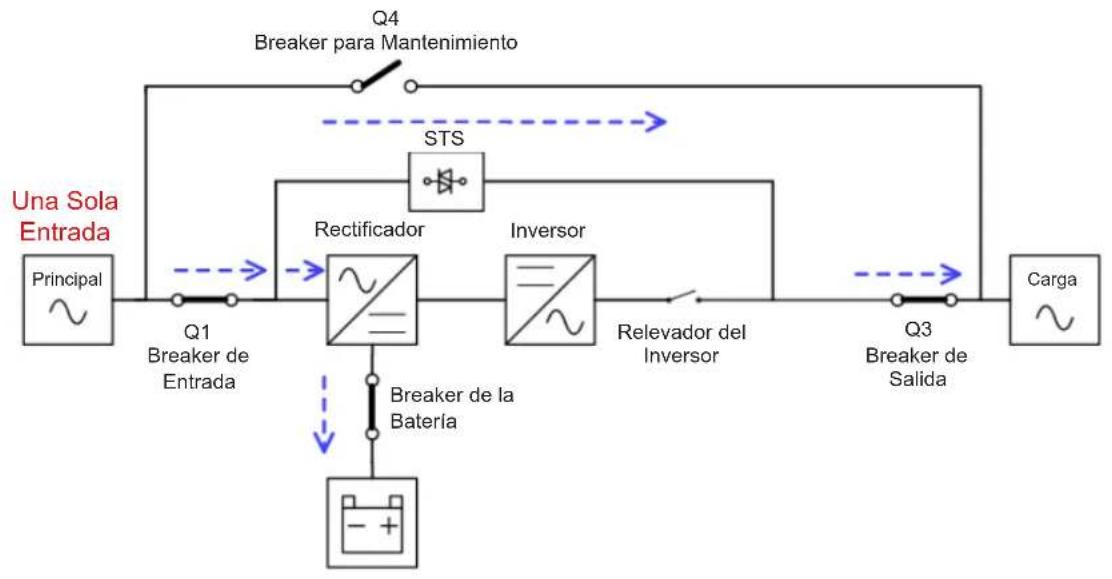

6.2.5 Modo en Derivación

Al conectar a la red eléctrica de entrada, el UPS está en Modo en Derivación antes de que el UPS se encienda (si está habilitada la configuración de Derivación) y la función del cargador está activa cuando la batería esté conectada.

Si se ha encendido el UPS y se encuentran situaciones anormales (temperatura excesiva, sobrecarga, etc.), el switch de transferencia estático transferirá sin interrupción la energía del inversor a la fuente en derivación. Si la transferencia fue causada por una razón recuperable, el UPS volverá al modo en línea una vez que la situación haya sido resuelta.

Diagrama del Modo en Derivación

6. Principios de Operación

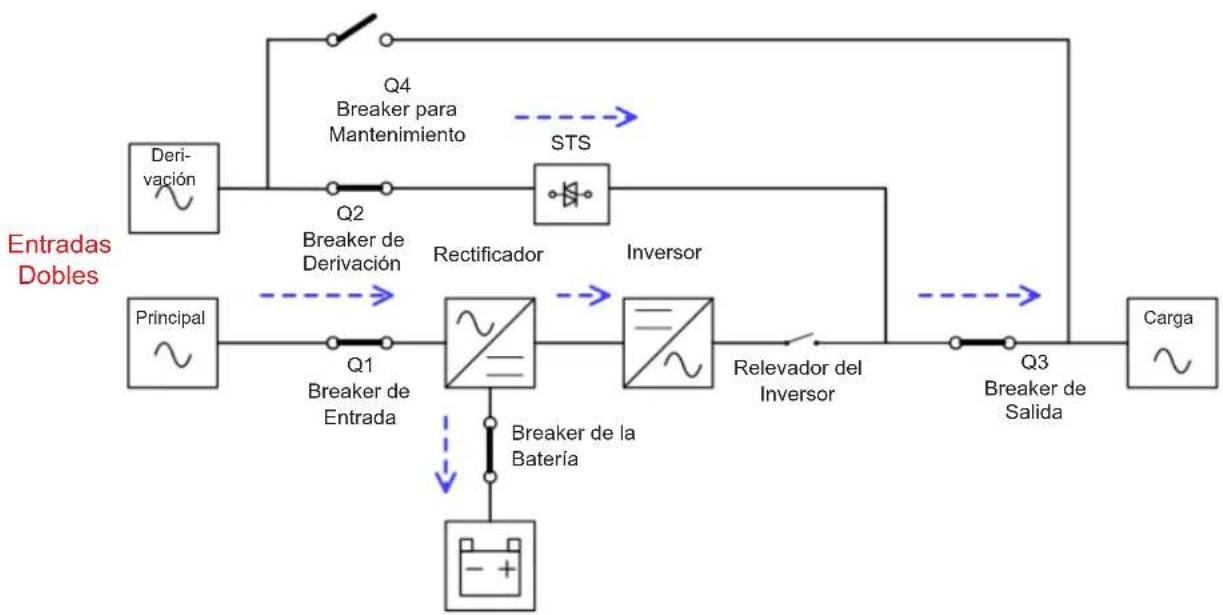

6.2.6 Modo ECO

El Modo ECO puede activarse a través del panel de control LCD. En el modo ECO, la carga es desviada para derivación cuando el voltaje y frecuencia de la derivación estén dentro de su rango aceptable. Si el voltaje de derivación está fuera de rango, el UPS transferirá la fuente de alimentación de derivación al inversor. Para acortar el tiempo de transferencia, el rectificador y el inversor funcionan cuando el UPS esté en modo ECO.

Diagrama de Modo ECO

6. Principios de Operación

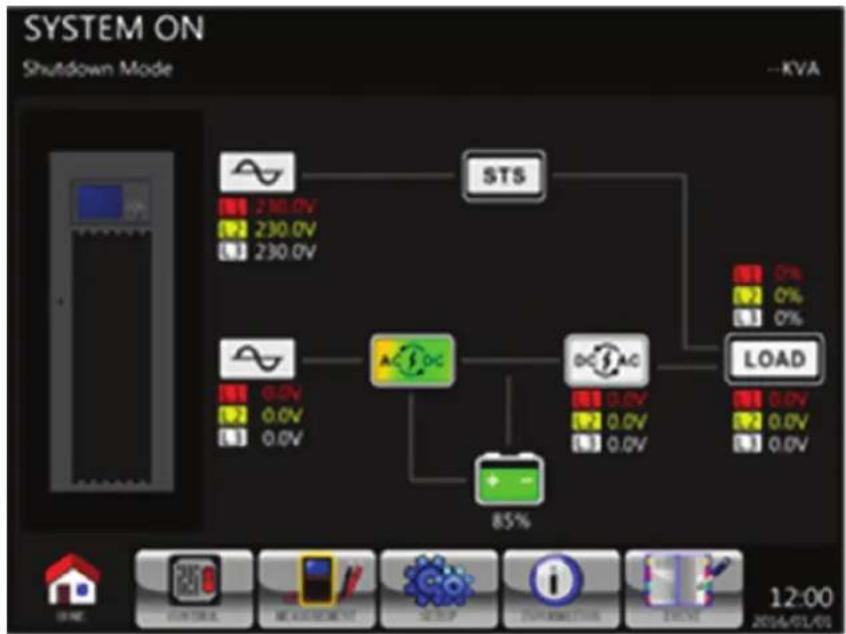

6.2.7 Modo de Apagado

Cuando el UPS esté en el estado apagado y la fuente de alimentación de la red pública esté ausente, el UPS entrará en modo de apagado. Cuando el suministro de energía esté ausente y el UPS haya descargado las baterías al nivel de voltaje de corte de 10V / batería a 25°C , el UPS también entra en un modo de apagado. Cuando el UPS entre en este modo, se apagará la energía de control del UPS y el rectificador, y se apagarán el cargador y el inversor.

Diagramas de Modo de Apagado

6. Principios de Operación

6.2.8 Modo en Derivación para Mantenimiento

Este modo se utiliza para asegurar la continuidad de suministro a la carga crítica cuando el UPS no esté disponible (por ejemplo, durante un procedimiento de mantenimiento). Antes de entrar en el Modo en Derivación para mantenimiento, asegúrese de que esté disponible la fuente de alimentación de la derivación.

Diagramas de Modo en Derivación para Mantenimiento

7. Operación del UPS

ADVERTENCIA

• No encienda el UPS hasta que se complete la instalación.
• Asegúrese de que el cableado esté conectado correctamente y que los cables de alimentación estén sujetos firmemente.
• Asegúrese de que las direcciones de las Etapas de Energía hayan sido configuradas correctamente. Refiérase a la sección 3.3 y la Tabla 3.1 para detalles.
• Asegúrese de que todos los breakers estén en OFF.

7.1 Arranque con CA

Utilice los procedimientos siguientes cuando encienda el UPS desde un estado completamente "apagado".

Paso 1: Aplique energía de la red pública al UPS.

Paso 2: Encienda el breaker de la batería (gabinete de batería externa).

Paso 3: Encienda el breaker de entrada (Q1).

Para modelos con entrada doble: Encienda el breaker de entrada (Q1) y el breaker de derivación (Q2).

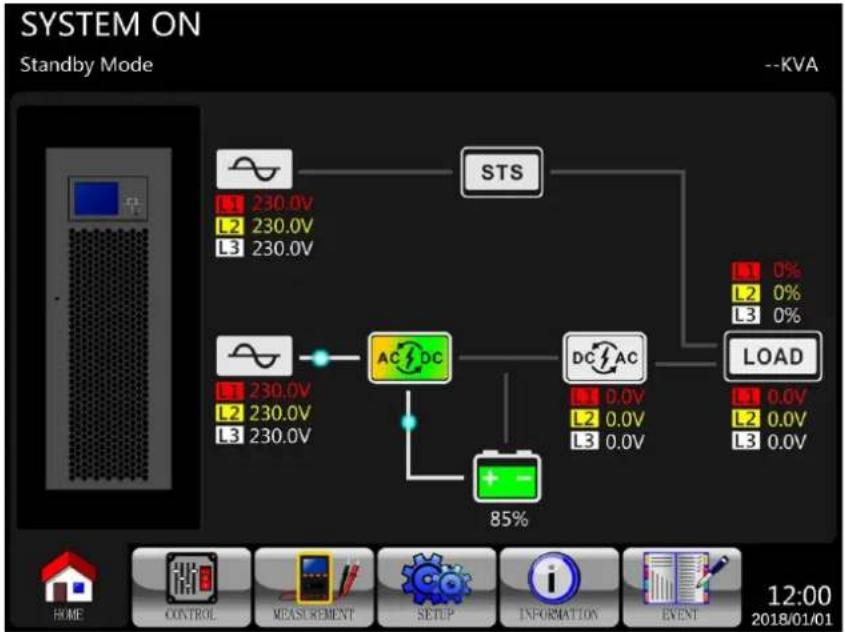

Paso 4: Espere un minuto. El panel LCD se despliega tal como se muestra a continuación. El UPS entra en Modo en Derivación si está habilitada la configuración de Modo en Derivación (configuración predeterminada). Si se deshabilita el Modo en Derivación, el UPS permanecerá en modo de espera.

7. Operación del UPS

Paso 5: Asegúrese de que no haya alguna advertencia o eventos de falla registrados. Sin embargo, si hay un evento de falla o advertencia, por favor consulte la sección 8. Ejecute la solución de problemas para resolver el asunto.

Paso 6: Encienda el breaker de salida (Q3).

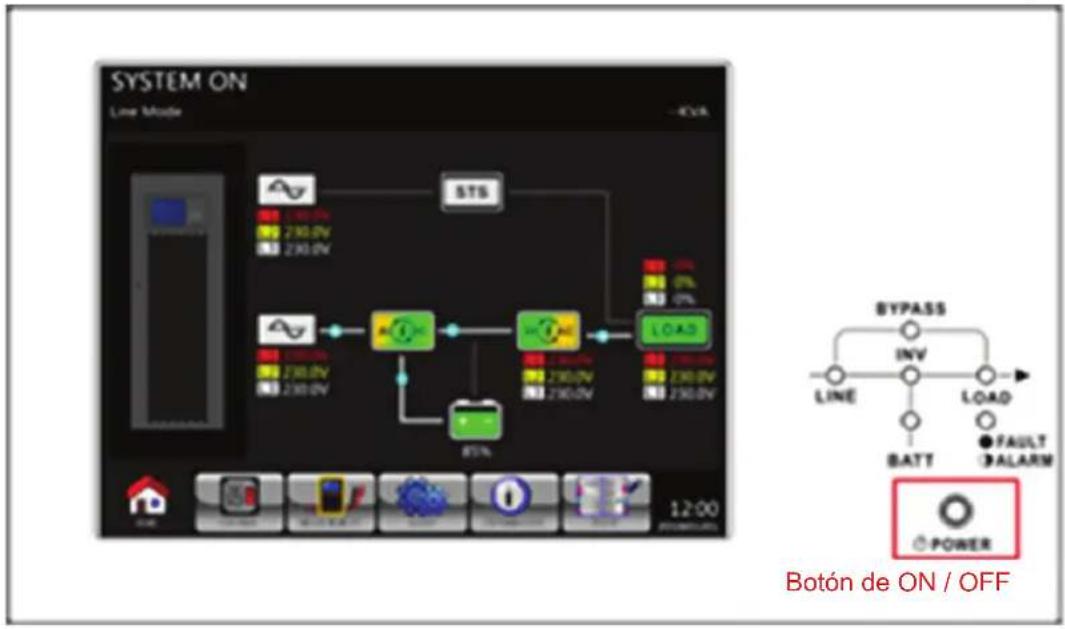

Paso 7: Oprima el botón ON/OFF durante dos segundos hasta que oiga un pitido, a continuación, suéltelo para arrancar el inversor.

Paso 8: El UPS está ahora en Modo en Línea. El arranque con CA está completo.

7. Operación del UPS

7.2. Arranque en Frío

Paso 1: Encienda el breaker de la batería (gabinete de baterías externas).

Paso 2: Oprima el botón de "Arranque por Batería" en cualquiera de las etapas de energía para encender la energía de control.

Botón de Arranque por Batería

Paso 3: Después de oprimir el botón de "Arranque por Batería", el UPS mostrará la pantalla de inicialización.

Paso 4: Mientras el UPS esté mostrando la pantalla en línea, oprima inmediatamente el botón de "ON / OFF" durante 2 segundos hasta oír un pitido y suelte para arrancar el inversor.

7. Operación del UPS

Paso 5: El UPS entra en modo de respaldo por batería.

Paso 6: Encienda el breaker de salida (Q3). El procedimiento de Arranque en Frío está completo.

Paso 7: Encienda el breaker de entrada (Q1) cuando el suministro de energía se restablezca y sea correcto.

Para modelos con entrada doble: Cuando la energía de la red pública se restablezca, encienda el breaker de entrada (Q1) y el breaker de derivación (Q2).

7. Operación del UPS

7.3 Operación de Derivación para Mantenimiento

Siga los pasos para transferir a derivación para mantenimiento para el mantenimiento de la etapa de potencia y protección del UPS.

7.3.1 Transfiera la Carga Crítica de Modo en Línea a Derivación para Mantenimiento

Mediante el menú de la pantalla LCD confirme que el Modo en Derivación esté activo antes de realizar la derivación para el procedimiento de mantenimiento.

Paso 1	Retire la placá de bloqueo mecánico que asegura el breaker de derivación para mantenimiento Q4 (todos los modelos). Modelos S3M100KX/S3M100KXD Modelos S3M160KX/S3M160KXD S3M120KX/S3M120KXD (100 kVA/120kVA) S3M200KX/S3M200KXD (160 kVA/200kVA)
Paso 2	Confirme que el UPS está operando en Modeo en Derivación. SYSTEM ON Bypass Mode - KVA STS 0% 0% 0% LOAD 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0%
Paso 3	Encienda el Breaker de Derivación para Mantenimiento Q4 (todos los modelos). APAGADO ENCENDIDO APAGADO Q4 Derivacion para Mantenimiento Modelos S3M100KX/S3M100KXD Modelos S3M160KX/S3M160KXD S3M120KX/S3M120KXD (100 kVA/120kVA) S3M200KX/S3M200KXD (160 kVA/200kVA) S3M200KX/S3M200KXD (160 kVA/200kVA)

7. Operación del UPS

Paso 4	Apache el breaker de salute Q3. Q3 Entrada 3 Modelos S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120kVA)	Apague el breaker de salute Q3. Q3 Entrada 3 Modelos S3M160KX/S3M160KXD S3M200KX/S3M200KXD (160 kVA/200kVA)
Paso 5 Modelo con una sola entrada: Apague el breaker de entrada 1 Q1. Q1 Entrada 1 Modelos S3M100KX S3M120KX (100 kVA/120kVA)	Modelo con una sola entrada: Apague el breaker de entrada 1 Q1. Q1 Entrada 1 Modelos S3M160KX S3M200KX (160 kVA/200kVA)	Modelo con una sola entrada: Apague el breaker de entrada 1 Q1. Q1 Entrada 1 Modelos S3M160KX S3M200KX (160 kVA/200kVA)
	Modelos de entrada Dual (Optional): Apague el breaker de entrada Q1 y el breaker de entrada Q2.	Modelo de entrada Dual (Optional): Apague el breaker de entrada Q1, el breaker de entrada Q2.
	Q1 Entrada 1 Q2 Entrada 2 Modelos S3M100KXD S3M120KXD (100 kVA/120kVA)	Q1 Entrada 1 Q2 Entrada 2 Modelos S3M160KXD S3M200KXD (160 kVA/200kVA)
Paso 6	El UPS entrada en modo de apagado y lentamente se desnergizará. Después de que el UPS se apague, apague el breaker de la bateria (gabinete de baterías externas).
Paso 7	Laonga Critica es ahora soportada en el Mode en Derivación para mantenimiento.

7. Operación del UPS

7.3.2 Transfiera la Carga Crítica de Modo en Derivación para Mantenimiento a en Línea

Paso 1	Encienda el breaker de la batería (gabinete de baterías externas).
Paso 2 Modelo con una sola entrada: Encienda el breaker de entrada 1 Q1. Modelos S3M100KX S3M120KX (100 kVA/120kVA)	Modelo con una sola entrada: Encienda el breaker de entrada 1 Q1. Modelos S3M160KX S3M200KX (160 kVA/200kVA)
Modelo de entrada doble (Opión): Encienda el breaker de entrada Q1 y el breaker de entrada Q2.	Modelo de entrada doble (Opión): Encienda el breaker de entrada Q1 y el breaker de entrada Q2
Vaya al Menú de INFORMACION del LCD. Seleeccion "SISTEMA" para asegurarde que está habitado el Modelo en Derivacion ("Alimentacion por Derivacion"). Si se deshabilita el Modelo en Derivacion, seleccion "activado" a trovés del menu de CONFIGURACION y confirmque que el UPS esté operando en Modelo en Derivacion antes de continuar.
Paso 4	Encienda el breaker de salute Q3. Modelos S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100kVA/120kVA)	Encienda el breaker de salute Q3. Modelos S3M160KX/S3M160KXD S3M200KX/S3M200KXD (160 kVA/200kVA)

7. Operación del UPS

Paso 5	Apague el Breaker de Derivación para Mantenimiento Q4 (todots los modelos). Modelos S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120kVA)	APAGADO ENCENDIDO Q4 Derivación para Mantenimiento
Paso 6	Fije la placá de bloqueo mecánico al Breaker de derivación para mantenimiento Q4 (todots los modelos). Modelos S3M100KX/S3M100KXD S3M120KX/S3M120KXD (100 kVA/120kVA)	Q4 Derivación para Mantenimiento
Paso 7	Oprima el botón de ON / OFF durante 2segundos hasta que oiga un pitido, a continuación, suelte para arrancar el inversor.
Paso 8	Laonga crónica está ahora soportada en el modo en linea.

7. Operación del UPS

7.4 Operación de Apagado

7.4.1 Operación de Apagado en Modo en Línea

ADVERTENCIA: El procedimiento de apagado del sistema UPS eliminará la calidad de energía de CA para todas las cargas. Antes de apagar, confirme que todas las cargas eléctricas estén apagadas.

Los diagramas del LCD mostrados a continuación son de cuando el UPS está funcionando en modo en línea.

Paso 1: Detenga el inversor. Para apagar el UPS, presione el botón "Power On/Off" durante 2 segundos hasta que escuche un pitido o use el Menú-Control-Sistema. Si la derivación está desactivada, el UPS se transferirá a modo en derivación o a modo en espera.

7. Operación del UPS

El siguiente diagrama del LCD muestra el modo en derivación (el modo en derivación está habilitado).

Paso 2: Apague el breaker de salida (Q3).

Paso 3: Apague el breaker de entrada (Q1).

Para modelos con entrada doble: Apague el breaker de entrada (Q1) y el breaker de derivación (Q2).

Paso 4: El UPS entra en Modo de Apagado y lentamente se desenergizará. Espere hasta que se apague el LCD.

Paso 5: Después de que el UPS se apague, apague el switch de alimentación externa para desconectar la alimentación de CA al UPS.

Paso 6: Si el UPS permanece desconectado de la corriente alterna por un periodo prolongado, apague el breaker de la batería (gabinete de batería externa).

7.4.2 Operación de Apagado en Modo de Respaldo por Batería

ADVERTENCIA: El procedimiento de apagado del sistema UPS eliminará la calidad de energía de CA para todas las cargas. Antes de apagar, confirme que todas las cargas eléctricas estén apagadas.

Los diagramas del LCD mostrados a continuación son de cuando el UPS está funcionando en modo de respaldo por batería.

7. Operación del UPS

Paso 1: Para apagar el UPS presione el botón "Power On/Off" durante 2 segundos o use el Menú-Control-Sistema. El UPS se transferirá al modo en espera en primer lugar y después de unos segundos, al Modo de Apagado.

Paso 2: Apague el breaker de salida (Q3). Paso 3: Apague el breaker de entrada (Q1). Para modelos con entrada doble: Apague el breaker de entrada (Q1) y el breaker de derivación (Q2). Paso 4: Mientras el UPS entra en Modo de Apagado, lentamente se desenergizará. Espere hasta que se apague el LCD.

Paso 5: Después de que el UPS se apague, apague el switch de alimentación externa para desconectar la alimentación de CA al UPS. Paso 6: Si el UPS permanece desconectado de la corriente alterna por un periodo prolongado, apague el breaker de la batería (gabinete de batería externa).

8. Solución de Problemas

Los eventos de Falla y Advertencia deben ser revisados por personal de servicio autorizado.

Mensaje del LCD Explicación Solutión:
Fault! Bus Over Voltage El voltaje del bus de CD es demasiado alto. Póngase en contacto con el personal de servicios.
Fault! Bus Under Voltage El voltaje del bus de CD es demasiado bajo. Póngase en contacto con el personal de servicios.
Fault! Bus Voltage Unbalance	El voltaje del bus de CD no está balanceado.	Póngase en contacto con el personal de servicios.
Fault! Bus Short El bus de CD está en coro. Póngase en contacto con el personal de servicios.
Fault! Bus Soft Start Time Out Los rectificados no se pudieron iniciar bajo al bajo voltaje del bus de CD bajo del periodo spécifique.	Apague y reinicia el UPS. Si falla-Newamente, póngase en contacto con el personal de servicios.
Fault! Inverter Soft Start Time Out El voltaje del inversor no suece alcancar el valor deseado Dentro de la duraciónspecificada.	Apague y reinicia el UPS. Si falla-Newamente, póngase en contacto con el personal de servicios.
Fault! Inverter Voltage Over Sobrevolajete del inversor (Valor Maximo). Póngase en contacto con el personal de servicios.
Fault! Inverter Voltage High El Voltaje del inversor es demasiado alto. Póngase en contacto con el personal de servicios.
Fault! Inverter Voltage Low	El Voltaje del Inversor es demasiado bajo.	Póngase en contacto con el personal de servicios.
Fault! R Inverter Voltage Short	La calidad del inversor de la fase R está en corte.	Póngase en contacto con el personal de servicios.
Fault! S Inverter Voltage Short	La calidad del inversor de la fase S está en corte.	Póngase en contacto con el personal de servicios.
Fault! T Inverter Voltage Short	La calidad del inversor de la fase T está en corte.	Póngase en contacto con el personal de servicios.
Fault! RS Inverter Voltage Short	La calidad del inversor de R-S está en corte.	Póngase en contacto con el personal de servicios.
Fault! ST Inverter Voltage Short	La calidad del inversor de S-T está en corte.	Póngase en contacto con el personal de servicios.
Fault! TR Inverter Voltage Short	La calidad del inversor de T-R está en corte.	Póngase en contacto con el personal de servicios.
Fault! Inverter R Negative Power	Energía Negativa de Salida del inversor de la fase R por encima de rango.	Póngase en contacto con el personal de servicios.
Fault! Inverter S Negative Power	Energía Negativa de Salida del inversor de la fase S por encima de rango.	Póngase en contacto con el personal de servicios.
Fault! Inverter T Negative Power	Energía Negativa de Salida del inversor de la fase T por encima de rango.	Póngase en contacto con el personal de servicios.
Fault! Over Load Fault Sobrecarga intensa	causa falla del UPS. Reduzca alguna carga.
Fault! Battery Fault	Batería invertida.	Compruebe la polaridad de la交代ión de la batería y póngase en contacto con personal de servicios.
Fault! Over Temperature	Asegúrese de que sedea un espacio adecuado para la ventilación de aire y que el ventilador estáfuncionando.	Compruebe si la temperatura ambiente es superior a la identificación o póngase en contacto con personal de servicios.
Fault! CAN Fault	Falla de communicator de CAN.	Póngase en contacto con el personal de servicios.
Fault! TRIGO Fault	Falla de signal de disparador sincronizzato [TRIGO].	Póngase en contacto con el personal de servicios.
Fault! Relay Fault	Falla de influenor del inversor.	Póngase en contacto con el personal de servicios.
Fault! Line SCR Fail	Falla de cortocircuito del SCR de ligne.	Póngase en contacto con el personal de servicios.
Fault! EEPROM Fault	Error de operación del EEPROM.	Póngase en contacto con el personal de servicios.
Fault! Parallel Cable Loosen Fault	Falla de Cable Paralelo Flojo.	Compruebe si el cable paralelo está flojo y póngase en contacto con el personal de servicios.
Fault! DSP MCU Stop Communicate	Comunicado de Paro de MCU DSP	Póngase en contacto con el personal de servicios.
Fault! Bypass Temperature Fault	Falla de Temperatura de Derivación.	Compruebe si la temperatura ambiente es superior a la identificación o póngase en contacto con personal de servicios.
Fault! Bypass SCR Fault	Falla del SCR de la Derivación.	Póngase en contacto con el personal de servicios.
Warning! EPO Active	Compruebe el conductor de EPO.	Compruebe si el conductor está flojo cuando EPO actúa anomalmente.
Warning! Over Load Fail	Los dispositivos de energia más energia que la que el UPS pueda suministrar. El Modo en Línea se transferirá al Modo en Derivación.	Reduzca una energia y verifique la capacité de energia y la identificación.
Warning! Communicate CAN Fail	Error de communicator de CAN.	Póngase en contacto con el personal de servicios.
Warning! Over Load	En Mode de Línea, los dispositivos de energia más potencia que la que el UPS pueda suministrar.	Reduzca una energia y verifique la capacité de energia y la identificación.

8. Solución de Problemas

Mensaje del LCD Explicación Solutación:
Warning! Battery Open Bateria no conectada. 1. Compruebe el breaker de la batería.		2. Compruebe si la conexión de la batería está bien conectada.3. Compruebe el ajuste del voltaje nominal de la batería.4. Si fue necasario, póngase en contacto con el personal de servicios.
Warning! Battery voltage High El voltaje de la batería es demasiado alto. Compruebe el ajuste del voltaje Nominal de la batería y póngase en contacto con personal de servicios.
Warning! Turn On Abnormal Encendido Anormal. Compruebe si el voltaje o la Frequencia de entrada está fuera de rango.
Warning! Charge Falla de Carga. Póngase en contacto con el personal de servicios.
Warning! EEPROM Fall Error de operation del EEPROM. Póngase en contacto con el personal de service.
Warning! Fan Lock	Ventilador Bloqueado.	Compruebe si el ventilador se bloquea o póngase en contacto con personal de servicios.
Warning! Line Phase Error	Error de Fase de Línea.	Compruebe si la secuencia de fase de la energia de la red Pública es correcta y póngase en contacto con personal de servicios.
Warning! Bypass Phase Error	Error de Fase de Derivación.	Compruebe si la secuencia de fase de la derivación es correcta y póngase en contacto con el personal de servicios.
Warning! N Loss	Pérdida de neutro.	Compruebe si la conexión del Neutro es correcta y póngase en contacto con el personal de servicios.
Warning! Internal Initial Fail	Falla Inicial Interna.	Póngase en contacto con el personal de servicios.
Warning! Comm Syn Signal Fail	Falla de Señal de Sincronización de Comunicación.	Póngase en contacto con el personal de servicios.
Warning! Comm. TRIGO Fail	Falla de Signals de disparador sincronizzato [TRIGO].	Póngase en contacto con el personal de servicios.
Warning! Power Stage Loss	Pérdida de Etapa de Energía.	Compruebe si el número de etapas de energia instaladas en el systema es correcto
Warning! Parallel Sys Config. Wrong	Error de Configuración de Sistema en Paralelo.	Póngase en contacto con el personal de servicios.
Warning! Maintenance Bypass	Ingresar mantenimiento.	Compruebe si el conductor está flojo cuando actúa anomalamente.
Warning! Battery Age Alert	Expiración de la Vida de la Batería.	Compruebe si la batería se ha utilisé más allá de sus años de service o póngase en contacto con personal de servicios.
Warning! Parallel UPS Cable Loosen	Cable del UPS en Paralelo Flojo.	Compruebe si el cable UPS paralelo está flojo y póngase en contacto con el personal de servicios.
Warning! Parallel UPS Config. Wrong	Error de Configuración de UPS en Paralelo.	Compruebe que la configuración del UPS en paralelo es correcta y póngase en contacto con el personal de servicios.
Warning! Parallel Firmware Error	Error de firmware en paralelo de la etapa de energia.	La version de firmware no es compatible con la referencia de UPS en paralelo. Póngase en contacto con el personal de servicios.
Warning! ID Conflict	Conflicto de ID de la etapa de energia.	Hay dos etapas de energia con los mismos míneros de ID. Cambiar el ID repetido para liberarlo o póngase en contacto con personal de servicios.
Warning! Redundancy Set Fail	Falla de Configuración de Redundancia.	Compruebe si el UPS está configurado en paralelo a solo. La configuración de la redundancy se debe fjar a 0.

9. Almacenamiento y Servicio

9.1 Almacenamiento

El planta UPS debe almacenarse en un ambiente limpio y seguro con una temperatura inferior a 40°C y una humedad relativa inferior al 90% (sin condensación). De ser posible, almacene el planta UPS en su contenedor de embarque original. Si la instalación se realiza a más de 6 meses de haber recibido el planta UPS, recargue las baterías por al menos 24 horas antes de uso. No confíe en el planta UPS para proporcionar energía de respaldo hasta que las baterías estén completamente cargadas.

Nota: Si el sistema UPS permanece apagado por un periodo prolongado, debe encenderse para permitir recargar las baterías. Debe encenderse el UPS y recargarse las baterías por un periodo de al menos 24 horas ininterrumpidas cada 3 meses. El no cargar las baterías periódicamente puede causar un daño irreversible a la batería.

9.2 Servicio

• El UPS opera con voltajes peligrosos. Las reparaciones deben llevarse a cabo solo por personal de servicio calificado.
• Incluso después de que la unidad esté desconectada de la energía de la red pública, componentes potencialmente peligrosos del UPS permanecen conectados a los módulos de baterías.
• Antes de llevar a cabo cualquier servicio y/o mantenimiento, desconecte las baterías y verifique que no haya corriente y no exista voltaje peligroso.
• Solo técnicos calificados que tomen las medidas precautorias requeridas pueden reemplazar las baterías y supervisar las operaciones. Personas no autorizadas no deben realizar mantenimiento de las baterías.
• Verifique que no haya voltaje entre las terminales de la batería y la conexión a tierra esté presente antes de un mantenimiento o reparación. El circuito de la batería no está aislado del voltaje de entrada. Pueden originarse voltajes peligrosos entre las terminales de la batería y la tierra. Las baterías pueden causar una descarga eléctrica y tener una alta corriente de cortocircuito. Retire todos los relojes de pulsera, anillos y otros objetos metálicos personales antes del mantenimiento o reparación y use solamente herramientas con puños y manijas aislados para mantenimiento o reparación.
• Al reemplazar las baterías, instale el mismo número y el mismo tipo de baterías.
• No intente desechar las baterías incinerándolas. Puede originarse una explosión de la batería. Las baterías deben ser desechadas apropiadamente de acuerdo con los reglamentos locales.
• No abra ni destruya las baterías. Los electrolitos que escapen pueden ser tóxicos y pueden causar lesiones a la piel y ojos.
• Para evitar peligros de incendio, reemplace los fusibles solo con el mismo tipo y amperaje y no desensamble el UPS.

9.3 Baterías (Sólo Externas – Para Más Información Consulte el Manual del Gabinete de Baterías)

Los sistemas UPS de la Serie S3MKX de Tripp Lite usan baterías de plomo selladas. La vida de la batería depende de la temperatura de operación, el uso y la frecuencia de energía / descarga. Ambientes de alta temperatura y alta frecuencia de energía / descarga acortarán rápidamente la vida de la batería. Observe las sugerencias profesionales para asegurar una vida normal de la batería.

1. Mantenga la temperatura de operación entre 0°C y 40°C.
2. Para rendimiento y vida óptimos de la batería, opere a 25°C regulados.
3. Cuando el UPS necesite ser guardado por un periodo prolongado, las baterías deben recargarse cada tres meses por no menos de 24 horas cada vez.

9.4 Ventiladores

Las temperaturas más altas acortan la vida del ventilador. Cuando el UPS esté funcionando, compruebe que todos los ventiladores trabajen normalmente y asegúrese de que el aire pueda moverse libremente alrededor y a través del UPS. Si no es así, reemplace los ventiladores.

Nota: Para más información de mantenimiento, póngase en contacto con el Soporte Técnico de Tripp Lite. No realice el mantenimiento si no está calificado para hacerlo.

10. Especificaciones

Modelo S3M100KX/KXD* S3M120KX/KXD* S3M160KX/KXD* S3M200KX/KXD*
Capacidad (VA) 100 kVA 120 kVA 160 kVA 200 kVA
Capacidad (Watts) 90 kW 108 kW 144 kW 180 kW
ENTRADA
Voltaje Nominal Entre Fases 380V / 400V / 415V	(Entre Fase y Neutro 220V / 230V / 240V)
Rango de Voltaje	Entre Fases 208V ~ 478V a < 50% de Carga; Entre Fases 208V ~ 478V a 305V ~ 478V del 50% al 80% de Carga (El Rango de Voltaje Varía con la Carga); > 80% de Carga: Entre Fases 305V ~ 478V
Regreso de Voltaje Pérdida Baja de Voltaje +10V;	Pérdida Alta de Voltaje -10V
Frecuencia Nominal 50Hz / 60Hz (Seleeconable Automátamente)
Rango de Frecuencia 40Hz ~ 70Hz
Fase Trifásico con Neutro (3 Fases, Neutro + Tierra)
Factor de Potencia (100% de Carga) > 0.99
Distorsión Armónica (THDi; 100% de Carga) < 3%
SALIDA
Fase Trifásico con Neutro (3 Fases, Neutro** + Tierra)
Voltaje Nominal Entre Fases 380V / 400V / 415V	(Entre Fase y Neutro 220V / 230V / 240V)
Regulación de Voltaje de CA (Modo de Doble Conversión)	±1% (Con Carga Balanceada)
Regulación de Voltaje de CA (Modo de Convertidor o Modo de Respaldo por Batería)	±1%
Factor de Potencia	0.9
Regulación de Voltaje de CA (Modo ECO)	±15V del Nominal
Frecuencia	Selecciónable ±1 Hz, ±2 Hz, ±4 Hz de Entrada (Predeterminado: ±4 Hz)
Regulación de Frecuencia (Modo de Convertidor o Modo de Respaldo por Batería)	±0.1 Hz
Rango de Frecuencia (Modo de Respaldo por Batería)	50 Hz ±0.1 Hz o 60 Hz ±0.1 Hz
Sobrecarga (Modo de CA)	Hasta 110% = 1 h; Hasta 125% = 10 min; Hasta 150% = 1 min; > 150% = 200 ms
Sobrecarga (Modo de Respaldo por Batería)	Hasta 110% = 1 h; Hasta 125% = 10 min; Hasta 150% = 1 min; > 150% = 200 ms
Relación de la Cresta de Corriente	3:1 Másimo
Distorsión Armónica (100% de Carga)	≤ 2% THD (Carga Lineal); ≤ 4% THD (Carga No Lineal)
Tiempo de Transferencia (Linea ←→ Batería)	0 ms
Tiempo de Transferrencia (Inversor ←→ Derivación)	Sincrono = 0 ms; Asíncrono < 1 ciclo
Tiempo de Transferrencia (Inversor ←→ ECO)	< 20 ms
ENTRADA EN DERIVACION
Voltaje Nominal	Entre Fases 380V / 400V / 415V
Fase Trifásico con Neutro (3 Fases, Neutro + Tierra)
Rango de Voltaje	Límite Superior: +10%, +15% o +20% (Predeterminado: +15%) Límite Inferior: -10%, -20% o -30% (Predeterminado: -20%)
Frecuencia Nominal 50Hz / 60Hz (Seleeconable Automátamente)
Rango de Frecuencia	Selecciónable ±1 Hz, ±2 Hz, ±4 Hz (Predeterminado: ±4 Hz)
Sobrecarga (Modo en Derivación)	105% ~ 110% = 1 hr; 111% ~ 125% = 10 min; 126% ~ 150% = 1 min; > 150% = 200 ms
EFICIENCY
Modo en Linea de CA	94% a 100% de Carga Resistiva; 93.5% a 50% de Carga Resistiva
Modo ECO	98% a 100% de Carga Resistiva; 97% a 50% de Carga Resistiva
Modo de Respaldo por Batería	93% a 100% de Carga Resistiva; 92.5% a 50% de Carga Resistiva
PARALELO
En Paralelo para Capacidad	Hasta 2 Unidades
En Paralelo para Redundancia	Requiere un panel externo para derivación N+1	Hasta 2 unidades
BATERIÁS EXTERNAS (S3M100KX/KXD*, S3M120KX/KXD*, S3M160KX/KXD* y S3M200KX/KXD* requirecen baterias externas para funcional).
Tipo	12V Sin Derrames VRLA AGM / GEL
Voltaje de CD Nominal de Acepación	±240V CD
Cantidad	40N (N ≥ 1 x Cadenas de 20 + 20)
Corrente Máxima de Carga	Ajustable hasta 24A ±1%	Ajustable hasta 32A ±1%	Ajustable hasta 40A ±1%	Ajustable hasta 48A ±1%

Los modelos "KXD" admiten doble entrada de CA. *El Neutro de calidad del UPS debe estar conectado al Neutro de Carga en todo momento.

10. Especificaciones

Modelo S3M100KX/KXD* S3M120KX/KXD* S3M160KX/KXD* S3M200KX/KXD*
BATORIAS EXTERNAS (S3M100KX/KXD*, S3M120KX/KXD*, S3M160KX/KXD* y S3M200KX/KXD* requieren baterías externas para funciona).
Voltaje en Flotación 13.65V / Bateria; 2.27V / Celda
Refuerzo de Carga 14.1V / Bateria; 2.35V / Celda
Final de Descarga 10V / Bateria; 1.67V / Celda
Compensación de la Temperatura del Cargador -3	mV / Celda / °C (Requiere juego de termostato TEMPC100200 optional).
FÍSICO
Dimensiones (Al x An x Pr)	1015 x 567 x 945 mm		1455 x 567 x 995 mm
Peso de la Unidad (Con Baterías Internas)	N/A N/A		N/A N/A
Peso de la Unidad (Sin Baterías Internas)	197 kg 232 kg $09 kg 343 kg
AMBIENTE
Temperatura de Operación De 0 °C a 40 °C (< 25 °C para vidautil optima de la bateria).
Temperatura de Almacenimiento 0 °C a 35 °C (UPS con baterías), -15 °C a 60 °C (UPS sin baterías),
Humedad de Operación De 0% a 95% (Sin Condejas)
Altitud de Operación	< 1000 m (Reducción de la potencia de salute en 1% por cada 100 m por encima de 1000 m)
Ruido Audible	< 70 dBA a 1 m		< 73 dBA a 1 m
Disipación de Calor (100% de Carga)	19600 BTU / h	23507 BTU / h	31343 BTU / h
Disipación de Calor (50% de Carga)	9974 BTU / h	11048 BTU / h	14731 BTU / h
ADMINISTRAÇÃO
Interfaz de Administración de Red	Requiere la tarjeta WEBCARDLX optional. (Monitree, controle y reinicia el UPS usingo interfaces de web HTML5 incrustada, SSH / telnet y SNMP Soporte administración centralizada mediante la integrazione con un amplio rango de plataformas DCIM y de sistemas de Administración de Red).
Panel de Control	Gran pantalla LCD táctil de color de 254 mm [10"] con LEDs complementarios. (Monitree, contrôle, configy y diagnóstique el UPS desde la pantalla).
Interfaz de Cierre de Contactos	Requiere Tarjeta Opcional Programable de E/S por Relevador RELAYCARDSV
Apagado de Emergencia Remoto (REPO)	Característica Incluida (Predeterminado: Normalmente Cerrado)
RS-232	Incluido (Sólo Servicio)
ESTANDARES
Seguridad	IEC 62040-1:2008+A1:2013 (Aprobado por TUV)
EMC / EMI	EN 62040-2:2006 (Categoría C3) (Aprobado por TUV)
Capacidad de Protección de Ingreso	IP20
Marca CE	Si
Cumple con RoHS	Si
Sistema de Administración de Calidad	ISO 9001
OTRA INFORMACION
Color	RAL 9005 Negro Jet
Movilidad	Ruedas
ACCESORIOS (Vendidos por Separado)
Gabinetes de Batería Escalables	Soportan de 5 min a 3 h de autonomía al 100% de carga. Los modelos incluyen BP480V100-NIB, BP480V100, BP480V65-NIB, BP480V65, BP480V40-NIB, BP480V40. (NIB=Sim baterias internas).
Tarjeta de Administración de Red	WEBCARDLX (Monitree, controle y reinicia el UPS usingo plataforma de web HTML5 incrustada, SSH / telnet y SNMP Soporte la administración centralizada a través de una plataforma NMS o DCIM de terceros).
Senores Ambientales Remotos (Requieren WEBCARDLX).	E2MT (Sensor de Temperatura); E2MTDO (Sensor de Temperatura con Salidas Digitales); E2MTDI (Sensor de Temperatura con Entradas Digitales); E2MTHDI (Sensor de Temperatura / Humedad con Entradas Digitales)
Tarjeta de Cierre de Contactos	RELAYCARDSV
Panel de Derivación Extera	Para más informática, pángase en contacto con surepresentante o distribuidor local deVentas.
Juegos de Tarjetas Cargadoras Escalables	CBKIT30-40 (Agrega 4A; Másimo 2)	CBKIT30-80 (Agrega 8A; Másimo 2)	N/A
Juego de Termostato para Compensación de la Temperatura de la Bateria	TEMPC100200

*Los modelos "KXD" admiten doble entrada de CA.

10. Especificaciones

12V 65 / 100Ah x 40 pzas 12V 40Ah x 40 pzas

Modelos de Gabinetes de Baterías Breaker Incluido	Dimensiones (Al x An x Pr) mm Descripción
BP480V100	400A, 3 Polos	1501 x 826 x 1136	Gabinete de Baterías con 40 x baterías de 100Ah
BP480V100-NIB			Gabinete de la baterías sin baterías, pero diseñado para 40 x baterías de 100Ah (incluye cableado y breaker de la bateria)
BP480V65	300A, 3 Polos		Gabinete de Baterías con 40 x baterías de 65Ah
BP480V65-NIB			Gabinete de la baterías sin baterías, pero diseñado para 40 x baterías de 65Ah (incluye cableado y breaker de la bateria)
BP480V40	200A, 3 Polos 12	20 x 626 x 900	Gabinete de Baterías con 40 x baterías de 40Ah
BP480V40-NIB			Gabinete de la baterías sin baterías, pero diseñado para 40 x baterías de 40Ah (incluye cableado y breaker de la bateria)

11. Garantía

Su Sistema UPS Trifásico SmartOnline está cubierto por la garantía limitada descrita a continuación. Están disponibles garantías extendidas (2, 3 y 4 años) y programas de servicios de arranque. Para más información, llame al Servicio al Cliente de Tripp Lite al +1.773.869.1234 o visite triplite.com/support.

Garantía Limitada del Sistema UPS Trifásico

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables como verificó el servicio de arranque de Tripp Lite, que está libre de defectos en material y mano de obra por un período de dos (2) años desde la fecha de arranque. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará las partes defectuosas de forma gratuita por partes o mano de obra. Si el producto no fue arrancado por servicio autorizado de Tripp Lite, se proporcionarán refacciones pero se aplicarán cargos por mano de obra basados en las Tarifas de Tiempo y Material publicados por Tripp Lite. Tripp Lite le asignará cualquier garantía proporcionada por los fabricantes de componentes del producto de Tripp Lite. Tripp Lite no hace declaraciones sobre el alcance de estas garantías y no asume responsabilidad por las garantías de estos componentes. El servicio conforme a esta garantía puede obtenerse comunicándose con: Servicio al Cliente de Tripp Lite; 1111 W. 35th Street; Chicago IL 60609; +1.773.869.1234; [e-mail].

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, INSTALACIÓN INCORRECTA, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERIODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

Números de Identificación de Conformidad Regulatoria

Para el propósito de certificaciones e identificación de conformidad con las normas, su producto Tripp Lite ha recibido un número de serie exclusivo. El número de serie se puede encontrar en la etiqueta de placa de identificación, junto con todas las marcas e información requeridas de aprobación. Al solicitar información de conformidad para este producto, refiérase siempre al número de serie. El número de serie no debe confundirse con el nombre de la hora o el número de comercialización del producto.

Información de Cumplimiento con WEEE para CLIENTES y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Desechos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientes adquieren un nuevo equipo eléctrico y electrónico de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. triplite.com/support
