MANUAL DE USUARIO U442DOCK10S Tripp Lite

Manual del Propietario

Estación de Conexión USB 3.1 Gen 1 USB-C, Aluminio

Modelo: U442-DOCK10-S

English 1 • Français 16 • Pycckn 23

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.triplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados. Todas las MARCAS commerciales registraras son propietad de sus respectivos propriétarios.

Contenido del Empaque

U442-DOCK10-S
- Manual del Propietario

Accesorios Opcionales

• Cables Adaptadores de HDMI a DVI Serie 566
• Cables HDMI de Alta Velocidad Serie P569-XXX-CERT*
• Cables para Dispositivo USB 3.0 A/B Serie U322
• Cables para Dispositivos USB 3.0 Micro-B Serie U326
• U420-003-G2-5A - Cable USB 3.1 Gen 2 USB-C (M/M) con Especficacion de 5A, 91 cm [3 pies]
• U428-003 - Cable USB 3.1 Gen 1, USB-C a USB-A (M/M), 91 cm [3 pies]

*XXX representa la longitud (p.e. 003 para 3 pies, 006 para 6 pies, etc.)

Requisitos del Sistema

• Computadora con puerto USB-C o Thunderbolt 3 que soporte USB DisplayPort Modo Alterno
  Monitor DVI* o HDMI

*Requiere un adaptor. Vea Accesorios Opcionales.

Characteristicas del Producto

• Soporta USB DisplayPort de Modelo Alterno para conectar un monitor HDMI mediante un puerto USB-C o Thunderbolt 3
• Soporte la connexion de un monitor DVI mediante adaptor HDMI a DVI (Vea Accesorios Opcionales)
• El puerto HDMI"Soporta resolutions de video de hasta 3840 x 2160 (4K x 2K) @ 30 Hz
• Los puertos del hub USB-A soportan tasas de transferencia de datos hasta 5 Gbps
• La ranura para tarjeta de memoria Micro SD permite acceso a memoria externa atramés del puerto USB-C o Thunderbolt 3
• El puerto USB-C soporta alimentación de 20V 3A (60W) y lasas de transferencia de datos de hasta 480 Mbps
• 8W de potencia de entrada USB-C dedicada a launidad y sus puertos USB-A; la potencia restante va al dispositivo USB-C conectado
• Restablece automatistically la operation desde los modos de hibernacion y suspENSION
• Operación Conectar y Usar—No necesita software, controladores o fuente de alimentación externa.

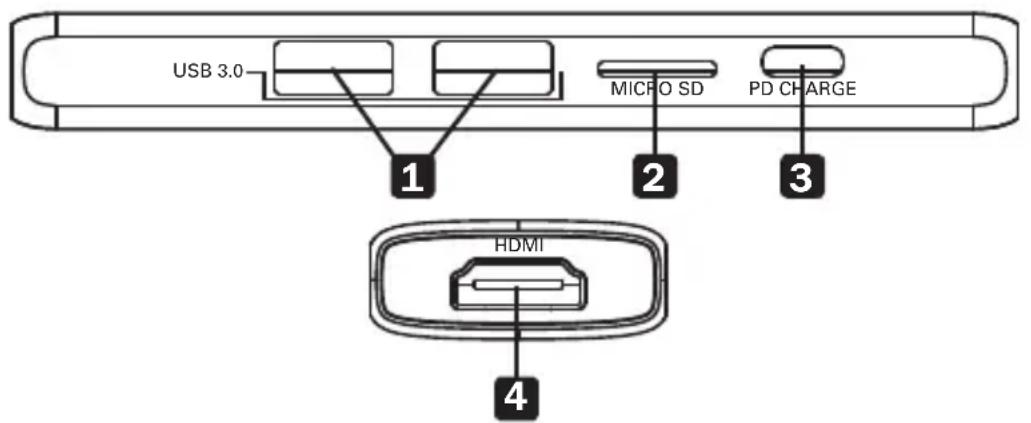

Vista General del Producto

1 Puertoos USB 3.0 (Hembra): conectan hasta 2 periféricos USB
2 Ranura para Tarjeta de Memoria Micro SD: inserte una tarjeta de memoria Micro SD
3 Puerto USB-C de Carga PD / DATos (Hembra): conecta un dispositivo a un cargador USB-C o disposativo USB-C
4 Puerto HDMI (Hembra): connecta un monitor HDMI

Clavija USB-C (Macho) (no se muestra): se conecta a un dispositorio USB-C o Thunderbolt 3

Instalación

Notas:

• Cuando se conecta a la energia a工程技术 del puerto USB-C de cargo PD, 8W está dedicados a la estación de connexion y periféricos USB connectados. La potencia restante se usa para cargas el dispositivo USB-C conectado.
• Para consultar los cables sugeridos, yea la seccion Accesorios Opcionales.
• Conecte el cable USB-C incorporado al puerto USB-C o Thunderbolt 3 en su laptop, tableta u otro dispositivo.
• Conecte el puerto HDMI al puerto HDMI en un monitor usingo un cable HDMI
• Conecte los puertos del hub USB 3.0 a los periféricos USB.
• Inserte una tarjeta Micro SD en la ranura de tarjeta de memoria para acceder a la memoria externa.
• Cargue un dispositivo conectando su cargador USB-C al puerto USB-C de cargo PD del adaptor. El puerto uede usarse también para connectar un periférico USB-C.

Especificaiones

Conectores de Entrada
USB USB-C (Macho)
Conectores de Salida
USB-A (2x) USB-A (Hembra)
HDMI HDMI (Hembra)
Tarjetas de Memoria Micro SD
De Carga USB-C (Hembra)
Ambiental
Temperatura de Operación 0 °C a 55 °C [32 °F a 131 °F]
Humidad de Operación De 10% a 85% de HR, sin condensación
Temperatura de Almacenimiento	-10 °C a 70 °C [14 °F a 158 °F]
Humidad de Almacenimiento	De 5% a 90% de HR, sin condensación
Requerimientos de Energía
Puerto de Carga USB-C Soporta hasta 20V 3A (60W) de Entrada*

8W de potencia dedicada a la unidad y sus puertos USB-A; la potencia restante va al dispositivo USB-C connectado

Garantía

Garantía Limitada de 3 años

Tripp Lite garantiza por tres (3) años a partir de la Fecha de compra inicial que este producto no Tiene defectos de materiales ni de mano deabra. La obligacion de Tripp Lite bajo this garantia está limitada a la reparacion o reemplazo (A su entera disreciun) de qualquier producto defectuoso. Para Obtener service bajo this guarantia, debe obtener un numero de Autorizacion de Devoluncion de Mercancia (RMA) de Tripp Lite o de un centro de service autorizo de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de service autorizo de Tripp Lite con los cargos de transporte prepagados y deben accompany con una breve descripcion del problema y un comprobante de la Fecha y el lugar de compra. This guarantia no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUDEAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPENSITY PARTICULAR. Algunos Estados no permiten la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador. EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, Tripp Lite no es responsable por ningun costo, como perdida de ganancia o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de qualquier other forma.

Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clients dequisitionen un nuevo equipo eletrico y electrónico de Tripp Lite estácn obligados a:

• Enviar el equipo viejo a reciclado en una base de uno por uno, equivalente por equivalente (esto varía de un País a除外)
• Regresar el equipo nuevo para reciclado una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde Reasonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susetas achangios sin previo aviso.

Excelulenta en Manufactura

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • www.triplite.com/support
