Type de produit	Station d'accueil USB-C / Hub USB
Marque	Tripp Lite
Modèle	U442DOCK10S
Connecteur d'entrée	USB-C (mâle) intégré
Connecteurs de sortie	2x USB-A (femelle), 1x HDMI (femelle), 1x USB-C PD (femelle), 1x lecteur Micro SD
Alimentation	Via port USB-C PD jusqu'à 20 V 3 A (60 W) ; 8 W dédiés au hub, le reste charge l'hôte
Résolution vidéo maximale	3840 x 2160 (4K x 2K) @ 30 Hz via HDMI
Débit de données USB-A	Jusqu'à 5 Gbps (USB 3.0)
Débit de données USB-C PD	Jusqu'à 480 Mbps
Types de cartes supportées	Micro SD
Configuration requise	Port USB-C ou Thunderbolt 3 avec support du mode alternatif DisplayPort
Compatibilité système	Plug-and-play, aucun pilote nécessaire
Température de fonctionnement	0 °C à 55 °C
Température de stockage	-10 °C à 70 °C
Humidité de fonctionnement	10 à 85 % HR sans condensation
Humidité de stockage	5 à 90 % HR sans condensation
Garantie	Garantie limitée de 3 ans
Matériau du boîtier	Aluminium
Dimensions	Non spécifiées, design compact
Poids	Non spécifié, léger

FOIRE AUX QUESTIONS - U442DOCK10S Tripp Lite

Quel type d'ordinateur est compatible avec le Tripp Lite U442DOCK10S ?

Ce hub est compatible avec tout ordinateur équipé d'un port USB-C ou Thunderbolt 3 prenant en charge le mode alternatif DisplayPort. Il fonctionne avec les ordinateurs portables, tablettes et autres appareils compatibles.

Puis-je connecter un moniteur DVI au lieu d'un HDMI ?

Oui, vous pouvez utiliser un adaptateur HDMI vers DVI (vendu séparément, voir la série P566) pour connecter un moniteur DVI.

Quelle est la résolution maximale prise en charge par le port HDMI ?

Le port HDMI supporte une résolution maximale de 3840 x 2160 (4K x 2K) à 30 Hz.

Le hub nécessite-t-il une alimentation externe ?

Non, le hub peut être alimenté directement par le port USB-C de l'ordinateur. Cependant, pour une alimentation supplémentaire (par exemple pour charger l'hôte), vous pouvez brancher un chargeur USB-C PD jusqu'à 60W (20V 3A) sur le port USB-C PD du hub.

Puis-je utiliser ce hub pour recharger mon ordinateur portable ?

Oui, si vous branchez un chargeur USB-C PD sur le port de chargement USB-C du hub, celui-ci peut recharger l'ordinateur hôte. Le hub consomme environ 8W, le reste de la puissance est dédié à la charge de l'appareil connecté.

Quels types de cartes mémoire sont pris en charge ?

Le hub dispose d'un lecteur de carte Micro SD (microSD). Il permet d'accéder à la mémoire externe via le port USB-C ou Thunderbolt 3.

Dois-je installer des pilotes pour utiliser ce hub ?

Non, le hub est plug-and-play. Aucun logiciel ou pilote n'est requis. Il fonctionne automatiquement une fois connecté.

Le hub supporte-t-il le mode de veille/veille prolongée ?

Oui, le hub est conçu pour se rétablir automatiquement du mode veille ou veille prolongée.

Quels câbles sont inclus avec le produit ?

Le produit est livré avec le U442-DOCK10-S et le manuel d'utilisation. Le câble USB-C est intégré au hub.

Quelle est la période de garantie pour ce hub ?

Tripp Lite offre une garantie limitée de 3 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication.

MODE D'EMPLOI U442DOCK10S Tripp Lite

Station de chargement USB 3.1 Gen 1 usb-c en aluminium

Modèle : U442-DOCK10-S

English 1 • Español 9 • Polski 23

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés. Toutes les marques de commerce et les marques de commerce enregistrées sont la propriété de leurs propriétaires respectifs.

Contenu de l'emballage

U442-DOCK10-S - Manuel de l'utilisateur

Accessoires en option

• Câbles d'adaptateur de HDMI à DVI de la série P566
• Câbles HDMI haute vitesse de la série P569-XXX-CERT*
• Câbles de l'appareil A/B USB 3.0 de la série U322
• Câbles de l'appareil USB 3.0 Micro-B de la série U326
• Câble U420-003-G2-5A USB 3.1 Gen 2 USB-C (M/M) avec une capacité de 5 A, 0,9 m (3 pi)
• Câble U428-003 USB 3.1 Gen 1, USB-C à USB-A (M/M), 0,9 m (3 pi)

*XXX representation la longueur en pieds (p. ex. 003 pour 3 pi (0,9m), 006 pour 6 pi (1,8m))

Configuration requise

• Ordinateur avec port USB-C ou Thunderbolt 3 qui prend en charge le mode alternatif USB DisplayPort Moniteur DVI* ou HDMI

*Exige un adaptateur. Consultez Accessoires en option.

Caractéristiques du produit

• Prénd en charge le mode alternatif USB DisplayPort pour connecter un moniteur HDMI via un port USB-C ou Thunderbolt 3
• Prend en charge les connexions d'un moniteur DVI via un adaptateur de HDMI à DVI (consulter Accessoires en option)
• Le port HDMI prend en charge des résolutions vidéo jusqu'à 3840 x 2160 (4K x 2K) @ 30 Hz.
• Les ports du concentrateur USB-A prennent en charge des taux de transfert de données pouvant atteindre jusqu'à 5 Gbps.
• La fente pour carte mémoire Micro SD permet l'accès à la mémoire externe via le port USB-C ou Thunderbolt 3.
• Le port USB-C prend en charge une entrée de puissance jusqu'à 20 V 3 A (60 W) et des taux de transfert de données jusqu'à 480 Mbps.
• 8 W d'alimentation d'entrée USB-C dédiés à l'appareil et ses ports USB-A avec la puissance restante dirigée vers le dispositif USB-C auquel l'appareil est connecté.
• Se remet automatiquement en marche du mode de mise en veille ou de mise en attente
• Pré à l'emploi ; aucun logiciel ou pilote requis, et aucune alimentation externe requise

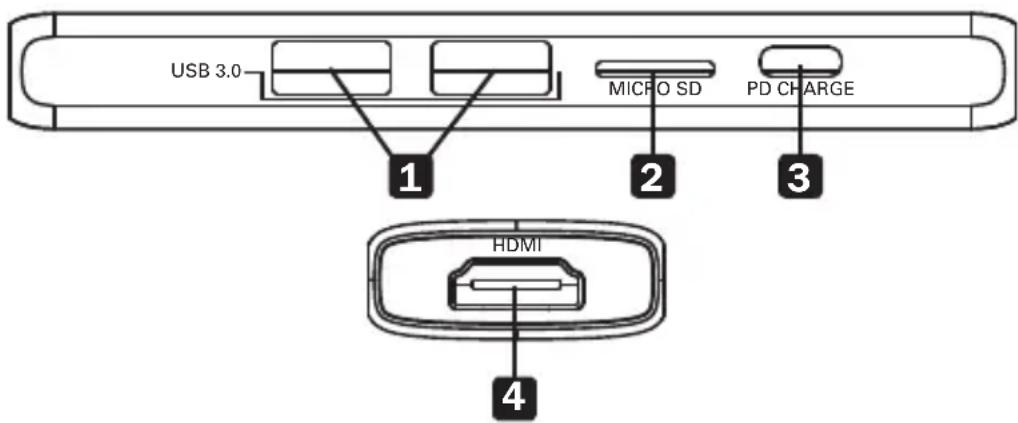

Aperçu du produit

1 Ports USB 3.0 (femelle) : permettent de raccorder jusqu'à 2 périphériques USB Fente pour carte mémoire SD : pour insérer la carte mémoire Micro SD 3 Port de chargement des données/de la distribution de puissance (PD) USB-C (femelle) : permet de raccorder le dispositif à un chargeur USB-C ou un dispositif USB-C 4 Port HDMI (femelle) : permet de raccorder un moniteur HDMI Fiche USB-C (male) (non illustrée) : permet le raccord à un dispositif USB-C ou Thunderbolt 3

Remarques :

• Lorsqu'alimenté par le biais du port de chargement de la distribution de puissance (PD) USB-C, 8 W sont dédiés à la station d'accueil et aux périphériques USB connectés. La puissance restante est utilisée pour charger le dispositif USB-C connecté.
• Consulter la section Accessoires en option pour des suggestions concernant les câbles.
• Raccorder le cable intégré USB-C au port USB-C ou Thunderbolt 3 sur un ordinateur portable, une tablette ou un autre apparéil.
• Raccorder le port HDMI au port HDMI sur le moniteur en utilisant un câble HDMI.
• Raccorder les ports de concentrateur USB 3.0 aux péripériques USB.
• Insérer la carte Micro SD dans la fente pour carte mémoire pour accéder à la mémoire externe.
• Recharger l'appareil en connectant son chargeur USB-C au port de chargement de la distribution de puissance (PD) USB-C de l'adaptateur. Le port USB-C peut également être utilisé pour raccorder un équipement périphérique USB-C.

Caractéristiques techniques

Connecteurs d'entrée
USB USB-C (môle)
Connecteurs de sortie
USB-A (2x) USB-A (femelle)
HDMI HDMI (femelle)
Cartes de mémoire Micro SD
Chargement USB-C (femelle)
Écologique
Température de fonctionnement	0° à 55 °C (32° à 131 °F)
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température d'entreposage -10° à 70 °C (14° à 158 °F)
Humidité d'entreposage 5 à 90 % HR, sans condensation
Besoins en matière de puissance
Port de chargement USB-C Prend en charge une entrée jusqu'à 20 V 3 A (60 W)*

8 W d'alimentation dédiés à l'appareil et ses ports USB-A avec la puissance restante dirigée vers le dispositif USB-C auquel l'appareil est connecté.

Garantie limitée de 3 ans

Tripp Lite garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, Tripp Lite N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE ET D'ADEQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisé, Tripp Lite ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
