MANUAL DE USUARIO N785INTSCMM Tripp Lite

Manual del Propietario

Convertidos de Medios 10/100/1000

Modelos: N785-INT-LC-MM (850nm), N785-INT-SC-MM (850nm), N785-INT-SC (1310nm)

English 1 • Français 17 • Pycckn 25

1111 W. 35th Street, Chicago, IL 60609 EE. UU. www.triplite.com/support

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Characteristicas del Producto

• El N785-INT-SC extiende una conexión Ethernet 10/100/1000 Mbps sobre cable multimodo de fibra hasta a 2000 m
• El N785-INT-LC-MM y N785-INT-SC-MM extienden una connexion Ethernet 10/100/1000 Mbps sobre cable multimodo de fibra hasta a 550 m
• Losindicadores LED monitorean el estado del enlace de Ethernet y fibra de los convertidos de medios
• Soporte operación Duplex y Semi-duplex
• Soporte MDI / MDI-X automatico
• Incluye una fuente de alimentación internacional con adaptadores para clavijas de Norte América, Reino Unido, Europa (Schuko) y Australia

Contenido del Empaque

• Convertidor de Medios
• Fuente de Alimentacion Extera* (Entrada: 100V ~ 240V, 50/60 Hz, 0.35A; Salida: 5V 2A)

• Manual del Propietario

• Incluye clavijas NEMA 5-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).

Contenido del Empaque

• Cable Patch Snagless Cat5e Serie N001
• Cable Patch Snagless Cat6 Serie N201
• Cables Patch de Fibra Duplex Multimodo 62.5 m / 125 m (SC/SC) Serie N306
• Cables Patch de Fibra Duplex Multimodo 62.5 m / 125 m (LC/LC) Serie N320
• Cables Patch de Fibra Duplex Multimodo 50 m / 125 m (SC/SC) Serie N506
• Cables Patch de Fibra Duplex Multimodo 50 m / 125 m (LC/LC) Serie N520

Instalación

Notas:

1. Las siguientes instrucciones de instalación se refieren a una instalación donde se usesn dos convertadores de medios.
2. El diagrama de instalación en lasuma pagea presenta un N785-INT-LC-MM. Las conexiones son las mismas para todos los modelos,企业和ales solo las specifications del convertor de medios. (Consulte la seccion de Especificaciones en este manual para tener más informacion sobre su convertor de medios.)
3. Para evaporar daños por descargas electrostáticas (ESD), se le recomienda manejar el producto using una muñequera de conexión a tierra de ESD o tocando una superficie conductora (como metal) para descargarrialquier ESD potencial antes de Manipular el producto.

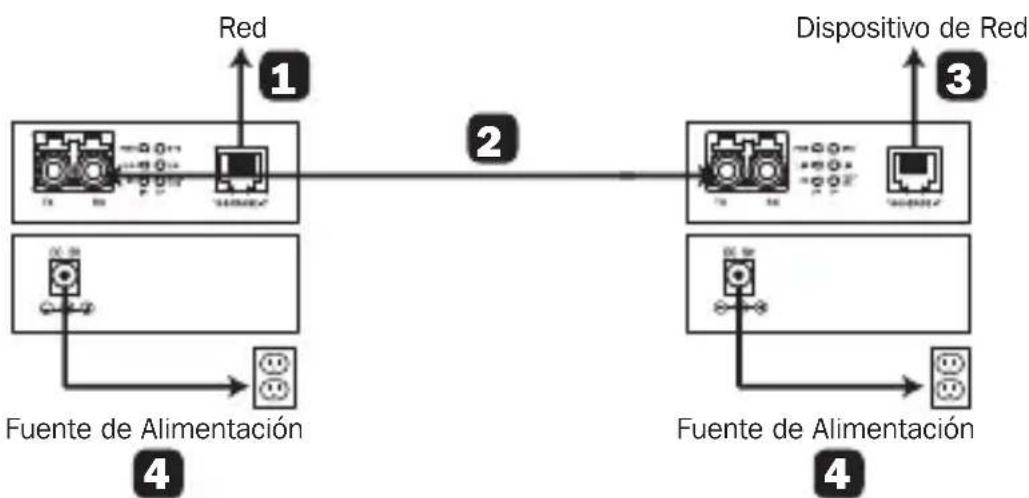

Instalación

1 Conecte el puerto RJ45 del convertidor de medios a su red usingo un cable Cat5e / Cat6.
2 Conecte el convertidor de medios a un segundo convertidor de medios identico usingo el tipo apropiado de cable de fibra, asegurese de connectar el puerto de TX en una unidad al puerto de RX de la另一边.

Nota: Refiérase a la sección de caracteristicas del producto para determinar que tipo de cable de fibra es permitido por el convertidor de medios.

3 Conecte el puerto RJ45 del convertidor de medios a su dispositivo de red (Estacion de trabajo, hub, switch, etc.) using an cable Cat5e / Cat6.
4 Conecte las fuentes de alimentación externas queienen con cada convertidor de medios y enchufelas en fuente de alimentación.

Tabla de LED de Estado

LED Estado Descripción
FP - PWR Encendido La unidad está encendida
FP - PWR Apagado La unidad está apagada
FP - L/A Encendido Se detecta un enlace entre los puertos de fibra connectados
FP - L/A Destel- lando	Se está lllevando a cabo una transmisión de datos por fibra
FP - L/A Apagado No se detecta un enlace entre los puertos de fibra
FP - SD Encendido Se detecta una BCH de fibra
FP - SD Apagado No se detecta una BCH de fibra
TP - SPD Encendido 1000 Mbps
TP - SPD Apagado 100 Mbps
TP - L/A Encendido Se detecta un enlace de UTP
TP - L/A Destel- lando	Se está lllevando a cabo una transmisión de datos por UTP
TP - L/A Apagado No se detecta un enlace de UTP
TP - FDX/COL Encendido La unidad está operando en modo Duplex
TP - FDX/COL Apagado La unidad está operando en modo de Medio Duplex

Especificaciones

Especialización N785-INT-LC-MM N785-	INT-SC-MM N785-	INT-SC
Longitud de Onda Øptica (nm) Multimodo	(850)		Multimodo (1310)
Velocidad de Red (Mbps) 10/100/1000
Distancia de Transmisión 550 m	[1804 pies]		2000 m [6561 pies]
Modo Duplex Completo / Medio (Detección Automática)
Rango de Potencia de Salida Øptica (dBm)	-8 a -3
Rango de Potencia de Entrada Øptica (dBm)	≤-19
Presupuesto de Potencia (dBm) 11
Entrada de Alimentación de Energía 100V	~ 240V, 50/60 Hz
Salida de Alimentación de Energía 5V 2A
Temperatura de Operación 0 °C a 60 °C [3]	2 °F a 140 °F]
Temperatura de Almacenimiento -20 °C a	70 °C [-4 °F a 158 °F]
Humedad Relativa De 5 a 95% de HR, Sin	Condensación
Dimensiones de la Unidad [Al x An x Pr] 25 x 94 x 71 mm [1" x 3.7" x 2.8"]
Peso de la Unidad 0.47 kg [1.03 lb]	0.45 kg [1 lb]

Garantía

Garantía limitada por 2 años

TRIPP LITE garantiza por dos (2) años desde la Fecha de comprar inicial que este producto no tiene defectos de materiales ni de mano deabra. La obligación TRIPP LITE bajo esta garantía está limitada a la reparación o reemplazo (A su entera disreción) de cualquier producto defectuoso. Para Obtener servicios bajo this garantía,debbe obtener un número de Autorización de Devolución de Mercancía (RMA) de TRIPP LITE o de un centro de service autorizzato de

TRIPP LITE. Los produits deben ser regresados a TRIPP LITE o a un centro de servicios autorizzato de TRIPP LITE con los cargos de transporte prepagados y debenacompanarse con una breve descripción del problema y un comprobante de la Fecha y el lugar de compra.Esta garantía no se aplicácequipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de unareshamar.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTías EXPRESAS O IMPLICITAS, INCLUDEAS GARANTías DE COMERCIABILIDAD Y ADECUación PARA UN PROPÓSITO PARTICULAR.

Algunos Estados no permiten la limitación o exclusión de garantías implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas coulden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Específamente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier othera forma.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Bajo la Directiva de Desechos de Equipos Eléctricos y Electrónicos (WEEE) [Waste Electrical and Electronic Equipment] y regulaciones aplicables, cuando los clients dequisitionen un nuevo equipo eléctrico y electrónico de Tripp Lite está obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varia de un País a除外)
• Regresar el equipo nuevo para reciclaje una vez que finalmente sea un desecho

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donderzonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mejora continua. Las specifications estan susjetas a Cambios sin previo aviso.
