Tipo de producto	Divisor HDMI de ultra alta definición (UHD) 4K x 2K
Marca	Tripp Lite
Modelo	B118-004-UHD / B118004UHDINT
Número de puertos de salida	4
Resolución máxima compatible	3840 x 2160 @ 24 Hz y 30 Hz
Compatibilidad 3D	Sí
Profundidad de color	36 bits Deep Color (12 bits por canal)
Ancho de banda	340 MHz / 3,4 Gbps por canal (10,2 Gbps total)
Formatos de audio compatibles	DTS-HD, Dolby True HD, Dolby Digital Plus, LPCM 7.1
Compatibilidad HDCP y EDID	Sí
Alimentación eléctrica	Entrada: 100-240 V CA, 50/60 Hz, 0,35 A; Salida: 5 V CC, 2 A
Consumo de energía	10 W máximo
Cable de alimentación incluido	Adaptadores internacionales (NEMA, Schuko, BS, AS/NZS)
Distancia máxima fuente-divisor	5 m (16,4 pies)
Distancia máxima divisor-pantalla	7 m (23 pies)
Distancia total máxima	12 m (39,4 pies)
Posibilidad de conexión en cascada	Hasta 3 niveles, hasta 512 monitores
Dimensiones (Ancho x Profundidad x Alto)	Aproximadamente 17,5 x 10 x 3 cm
Peso	Aproximadamente 0,5 kg
Material de la carcasa	Plástico ABS
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	20 % a 80 % HR sin condensación
Garantía	1 año limitada
Contenido del paquete	Divisor, fuente de alimentación, adaptadores de corriente internacionales, manual de usuario
Mantenimiento	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	No usar en aplicaciones médicas críticas. Evitar el sobrecalentamiento.
Piezas de repuesto	Fuente de alimentación externa disponible como repuesto

Preguntas frecuentes - B118004UHDINT Tripp Lite

¿Cuál es la resolución máxima compatible con el divisor?

El divisor admite resoluciones UHD 4K x 2K de hasta 3840 x 2160 a 24 Hz y 30 Hz, así como resoluciones 3D.

¿Puedo conectar monitores de diferentes resoluciones?

Sí, pero la resolución mostrada en todas las pantallas estará limitada a la resolución más baja entre los monitores conectados.

¿Cuál es la longitud máxima de cable HDMI recomendada?

La longitud máxima entre la fuente y el divisor es de 5 m (16,4 pies), y entre el divisor y la pantalla de 7 m (23 pies), para un total de 12 m. Los cables más cortos mejoran la calidad de la señal.

¿Puedo usar un adaptador de DVI a HDMI?

Sí, un adaptador de DVI a HDMI (se vende por separado) permite conectar una fuente DVI o una pantalla DVI. Sin embargo, solo se transmite la señal de video y las resoluciones están limitadas por el adaptador.

¿Cómo instalar varios divisores en cascada?

Puede conectar en cascada hasta 3 niveles de divisores. Conecte la salida de un divisor a la entrada del siguiente con un cable HDMI de máximo 3 m (10 pies). En total, se pueden conectar hasta 512 monitores.

¿Qué hacer si no se muestra la imagen?

Presione el botón de reinicio del divisor (no disponible en los modelos B118-002-UHD). Verifique que la alimentación esté conectada, que los cables estén bien conectados y reinicie los dispositivos.

¿Qué tipos de cables HDMI se recomiendan?

Utilice cables HDMI de alta velocidad (28 AWG o menos) de calidad, como los cables de la serie P568 de Tripp Lite, para garantizar el mejor rendimiento.

¿El divisor requiere instalación de software?

No, el divisor está listo para usar: solo necesita conectar los cables y la alimentación. No se requiere ningún controlador ni software.

¿El divisor admite HDCP?

Sí, es compatible con HDCP y también gestiona EDID para una comunicación correcta entre la fuente y las pantallas.

¿Cuál es la garantía del producto?

Tripp Lite ofrece una garantía limitada de un año contra defectos de materiales y fabricación. Para obtener servicio, contacte a Tripp Lite para obtener un número RMA.

MANUAL DE USUARIO B118004UHDINT Tripp Lite

Manual del Propietario

Divisores HDMI UHD 4Kx2K

Modelos: B118-002-UHD, B118-002-UHDINT

B118-004-UHD, B118-008-UHD

Characteristicas del Producto 10

Contenido del Empaque 11

Instalación 12

SolutiOn de Problemas 14

Garantía 16

English 1

Français 17

Pycckn 25

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Characteristicas del Producto

• Transmite simultaneamente video y audio desde una fuente HDMI a multiples monitors HDMI
• Soporta resolutions de video UHD 4K x 2K de hasta 3840 x 2160 (24 Hz y 30 Hz) y 3D
• Soporta Color Verdadero de 36 bits (12 bits por canal)
• Soporta audio DTS-HD, Dolby® True HD, Dolby Digital Plus™ y LPCM de 7.1 Canales de Sonido Envolvente
• Soporte ancho de banda del amplificador de video de 340 MHz / 3.4Gbps por canal (10.2 Gbps total)
• Compatible con HDCP y EDID
• Conectar使用者-No require software ni controadores
• El B118-002-UHD cuenta con un cable incorporado para conectar a la fuente.
• El B118-002-UHDINT y B118-008-UHD incluyen una fuente de alimentación internacional con adaptadores de clavija compatibles con Norteamérica, Reino Unido, Europa y Australia
• Permite el paso directo de Lip Sync
• Soporta xvYCC y x.vColor
• Soporte el uso de fuentes y pantallas DVI con un adaptor optional DVI a HDMI (vendido por分开)
• Soporte una distancia maximal de 5.0 m [16.4 pies] desde la fuente al divisor y 7 m [23 pies] del divisor a la pantalla, para un total de hasta 12 m [39.4 pies]
• Conecte en cascada hasta 3 niveles de divisores para incrementar hasta 512 el número de monitores conectados.

Contenido del Empaque

• Divisor HDMI UHD 4Kx2K
• Fuente de Alimentación Externa

B118-002-UHD: (Entrada: 100V - 240V, 50/60 Hz, 0.2A; Salida: 5V 1A)
B118-002-UHDINT (Entrada: 100V - 240V, 50/60 Hz, 0.2A; Salida: 5V 1A)
B118-004-UHD (Entrada: 100V - 240V, 50/60 Hz, 0.35A; Salida: 5V 2A)
B118-008-UHD - (Entrada: 100V - 240V, 50/60 Hz, 0.6A; Salida: 5V 3A)

• Accesorios de Instalación (B118-008-UHD solamente)

• Manual del Propietario

• Incluye clavijas NEMA 1-15P (Norteamérica), CEE 7/16 Schuko (Europa), BS 1363 (Reino Unido) y AS/NZS 3112 (Australia).

Accesorios Opcionales:

P130-000 -Adaptador HDMI a DVI
- Cables Adaptadores HDMI a DVI de la Serie P566**
- Cables HDMI de Alta Velocidad de la Serie P568

**Cuando se utilizes un cable adaptor HDMI a DVI, solo la senal de video se Transmitirá al monitor DVI y las resolutions de video estarán limitadas a las soportadas por el adaptor.

Notas:

• Las distancias的最大as a que se hace referencia en estas instrucciones han sido probadas a unaResolution de video UHD 4K x 2K de 3840 x 2160 @ 24 Hz y 30 Hz con Color Verdadero de 36 bits (12 bits por canal) Usando cables HDMI 28 AWG (0.08 mm²). Se pueda alcantar distancias mayores entre el divisor y monitors connectados using cable HDMI 24 AWG (0.2 mm²).
• Cuando se conecta a monitoreos que soportan differsentes resolutions máximas, laResolution de video que se mueste se limitará a laResolution máima más baja. Por exemple, si se connecta una combinación de monitoreos de 1080p y 4K x 2K, en todas las pantallas se做不到a unaResolution de video 1080p.
  1 Asegürese de desconectar la alimentación de todos los dispositivos que conectará.
  2 Conecte la fuente de HDMI al puerto de entrada en el divisor.

Nota: La longitud del cable HDMI que conecta la fuente del separator no debe exceeder 5 m [16.4 pies].

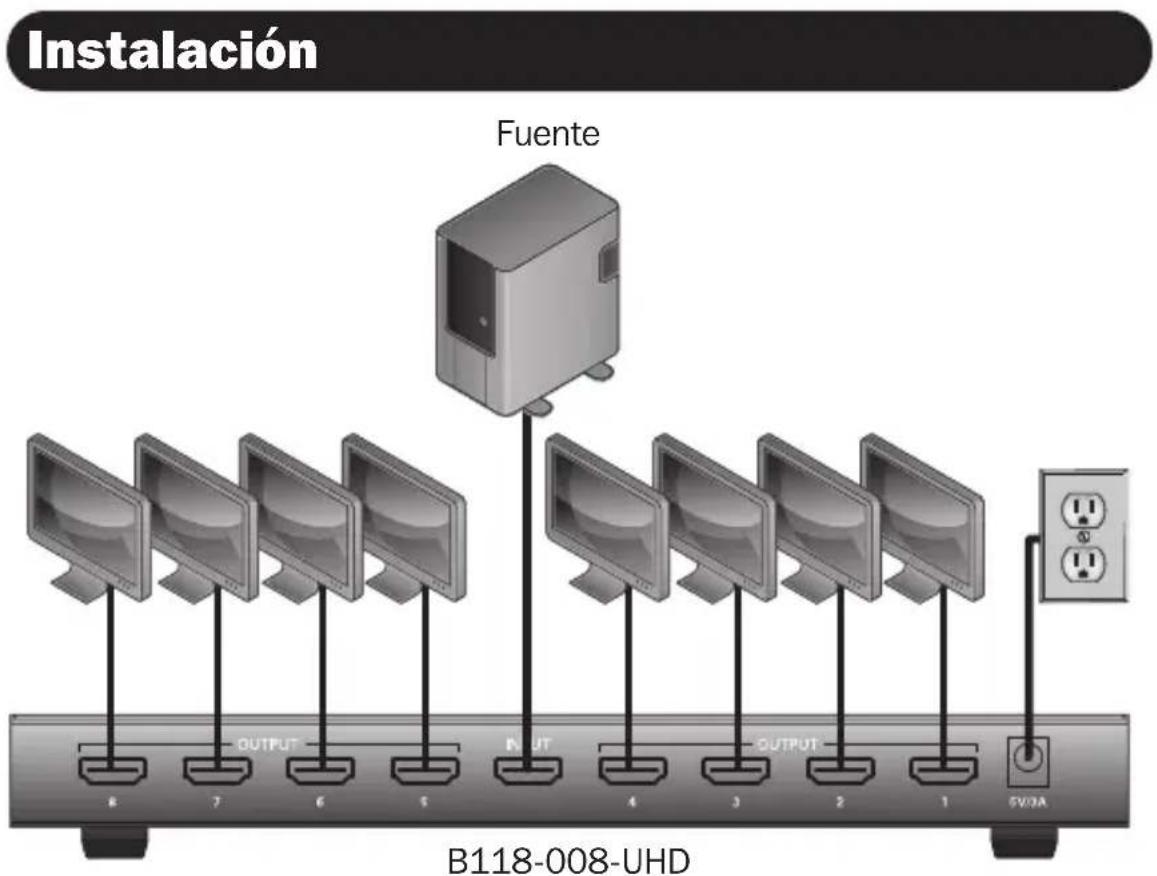

Instalación

3 Conecte un puerto de salute disponible en el divisor al puerto de entrada HDMI de su pantalla.

Note: La longitud del cable HDMI que conecta el divisor a la pantalla no debe exceeder 7 m [23 pies].

4 Repita el paso 3 para los restantes puertos de salute en el divisor.
5 Conecte la fuente de alimentación incluida al divisor y enchufela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterruptible (UPS) de Tripp Lite.
6 Conecte la alimentacion a la fuente HDMI, divisor y pantallas.

Instalación en Cascada

El número de monitors conectados puede ampliarse hasta tres niveles en cascada de divisores. Puede connectarse hasta 512 pantallas colocando en cascada un B118-008-UHD de cada puerto en una instalación de tres niveles. Se recomienda usar cables HDMI Premium de Alta Velocidad de la Serie P569-XXX-CERT de Tripp Lite.

1 Asegürese de que todos los dispositivos que conectará están apagados.
2 Conecte la fuente de HDMI al puerto de entrada en el divisor del primer nivel.

Notea: La longitud del cable HDMI que conecta la fuente del separator no debe excesser 4.88 m [16 pies].

3 Conecte un puerto de Salida disponible en el divisor de primer nivel al puerto de entrada HDMI en un divisor del segundo nivel.

Note: La longitudud del cable HDMI que conecta los divisores del primer yrogeno niveles no debe exceder 3.05 m [10 pies].

4 Repita el paso 3 para cada divisor adicional que deseee aggregator (no mas de 3 niveles de divisores能把n ser conectados en cascada).

Instalación

5 Conecte un puerto de salute disponible en su divisor al puerto de entrada HDMI de su pantalla.

Note: La longitud del cable HDMI que conecta del divisor a la pantalla no debe exceeder 4.88 m [16 pies].

6 Repita el paso 5 para los puertos de Salida restantes en la instalacion.
7 Conecte la fuente de alimentación incluida a cada divisor en la instalación y enchufela en un Supresor de Sobretensiones, Unidad de Distribución de Energía (PDU), o Sistema de Respaldo Ininterruptible (UPS) de Tripp Lite.
8 Encienda la fuente HDMI y las pantallas.

SolutiOn de Problemas

Si no pueda tener unaImagen acceptabledespues de seguir las instrucciones de instalacion,intaente con los consejos para solucion de problemas a continuacion:

Presione el botón de restauración en el divisor para restablecer la seals enviada a las pantallas conectadas.
Note: El B118-002-UHD y B118-002-UHDINT no incluyen un botón de restauración.
2 &Está la fuente de alimentación externa que viene con el producto connectada y enchufada a una fuente de alimentación que este trabajo correctamente? Para que el producto funciona correctamente, deben estar connectado a y recibiendo energia de la fuente de alimentación externa.
3 Se desconecto la alimentacion a los dispositivos connectados antes de la instalacion? Si no se hizo, reinicielos.

Solución de Problemas

4 ¿QuéResolution está tratando de alcanzar? Los divisores HDMI UHD 4K x 2K de Tripp Lite está probados para soportar resolutions de video de hasta 3840 x 2160 @ 24 Hz y 30 Hz, con Color Verdadero de 36 bits (12 bits por canal).
5 ¿Qué longitud de cable HDMI está usingo? (Para Obtener detalles sobre la distancia maxima del cable, consulte la seccion Instalacion en este manual). Mientras mas corte el cable que se utilizes, mayor sera la resolution que pourrait obtener. Si no pueda recibir una imagen acceptable, trate de usar un cable mas corte, o reducir la resolution de video o la configuracion de profundidad de color de su fuente.
6 ¿Qué tipo de cableado está usingo? Un cableado inferior puede resultar en bajo rendimiento, por lo que es importante utiliser cables que soporten laResolution de video que está intentando Obtener. Se recomienda usar cables HDMI alta velocidad serie P568 de Tripp, han sido probados para trabajo con los divisores de la série B118.
7 Pruebe sus cables para asegurar que trabajan correctamente. Por exemple, connecte el cable HDMI entre una fuente y monitor que sepa que trabaja para ver si el cable está funciona.
8 Se在哪？
Se encuesta la unidad en un area que la expone a temperatas mas altas? Si el producto se sobrecaliente, no funciona corRECTamente.
9 ¿Está conectando monitores con differentes resolutions mámas? Al hacerlo, laResolution de video visUALizada sera la de la más bajaResolution Máxima soportada entre los monitores connectados. Por exemple, al conectar monitores 4K x 2K y 1080p, se desplegará video de 1080p.

Garantía

Garantía limitada por 1 año

Tripp Lite garantiza por un (1) año desde la Fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obr. La obligacion Tripp Lite bajo this guarantia está limitada a la reparacion o reemplazo (A su entera disreciun) de qualquier producto defectuoso. Para obtener serviceo bajo this guarantia,debe obtener un numero de Autorizacion de Devoluncion de Mercancia (RMA) de Tripp Lite o de un centro de serviceo autorizo de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de serviceo autorizo de Tripp Lite con los cargos de transporte prepagados y deben accompany con una breve descripcion del problema y un comprobante de la fecha y el lugar de compra. This guarantia no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, Tripp Lite NO HACE GARANTIAS EXPRESAS O IMPLICITAS, INCLUDES GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN PROPENSITY PARTICULAR. Algunos Estados no permiten la limitacion o exclusion de garantias implicadas; por lo tanto, las limitaciones o exclusiones antes Mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO Tripp Lite SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DANO. Especificamente, Tripp Lite no es responsable por ningún costo, como perdida de开发利用 o ingresos, perdida de equipos, perdida del uso de equipos, perdida de software, perdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier othera forma.

Información de sobre Cumplimiento de la WEEE para Clientes de Tripp Lite y Recicladores (Unión Europea)

Según la Directiva de Residuos de Aparatos Eléctricos y Electrónicos (Waste Electrical and Electronic Equipment, WEEE) y sus reglamentos, cuando los clients compran nuevoiros equipos electricos y electrónicos a Tripp Lite, tienen derecho a:

• Enviar equipos antiguos para reciclaje según una base de uno por uno, entre produits similares (esto varía dependiendo del País)
• Enviar el equipo nuevo de vuelta para reciclaje cuando este se convierta finalmente en desecho

ADVERTENCIA

El uso de este equipo en aplicaciones de soporte de vida en donde la falla de este equipo puedarzazonablemente hacer suponer que causarasfallas en el equipo de soporte de vida o afectesignitativamente su seguridad o efectividad, no está recomendado.
