MANUAL DE USUARIO DMCS60105XXDD Tripp Lite

Manual del Propietario

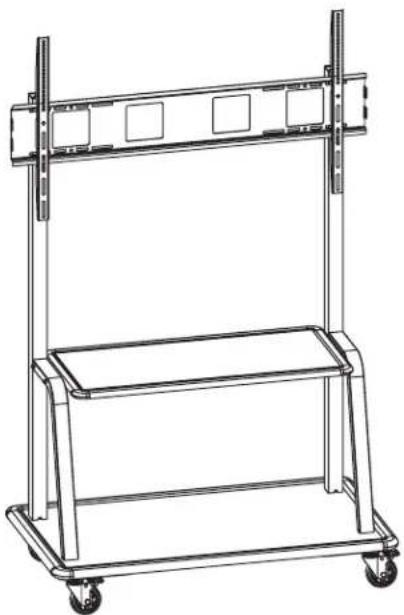

Soporte de Piso Móvil de Servicio Pesado para TV y Monitores de Panel Plano de Hasta 105"

Modelo: DMCS60105XXDD

PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN OCURRIR LESIONES SEVERAS O DAÑOS A LA PROPIEDAD!

Copyright © 2020 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

ADVERTENCIA

Lea todo el manual de instrucciones antes de iniciar el ensamble y la instalación. Si tiene preguntas sobre cualquiera de las instrucciones o advertencias, póngase en contacto con Soporte de Tripp Lite.

• No inicie la instalación hasta que haya leído y entendido las instrucciones y advertencias contenidas en este manual. Si tiene cualquier pregunta con respecto a cualquiera de las instrucciones o advertencias, visite tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado ÚNICAMENTE como se especifica en este manual. La instalación incorrecta de este producto puede causar daños o lesiones graves.
• Este producto debe ser instalado únicamente por una persona con competencias mecánicas adecuadas, experiencia básica en construcción y total comprensión de este manual de instrucciones.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la carga combinada de todo el equipo, hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Al apretar excesivamente los tornillos puede dañar los componentes, reduciendo sustancialmente su capacidad de soporte.
• Este producto está diseñado para usarse solo en interiores. Usar este producto en exteriores podría derivar en fallas del producto y lesiones personales.

Garantía

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en cuanto a materiales o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted. Esta garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

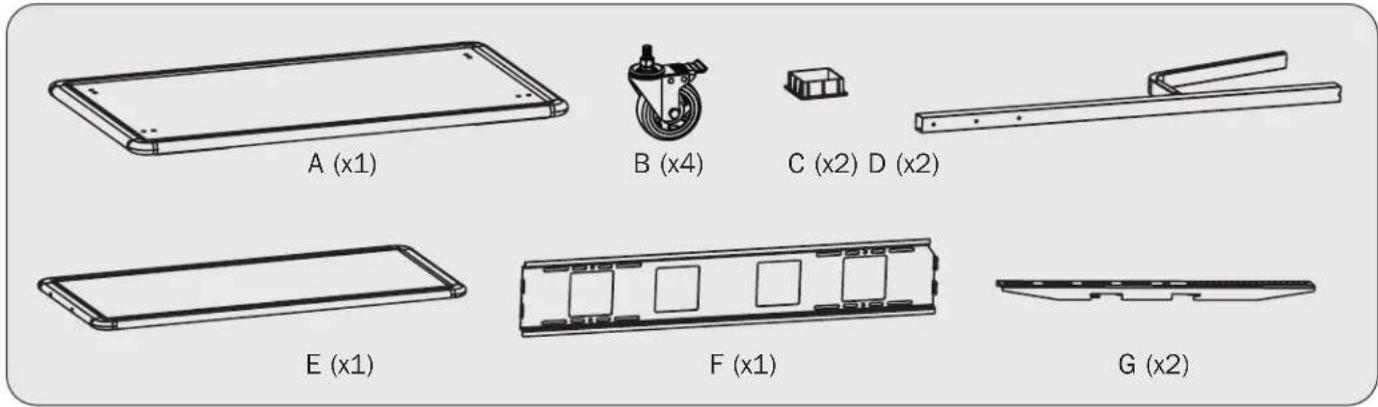

Lista de Comprobación de Componentes

IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo con la lista de comprobación de componentes. Si faltase alguna parte o estuviese dañada, visite tripplite.com/support para solicitar servicio.

A (x1) B (x4) C (x2) D (x2) E (x1) F (x1) G (x2)

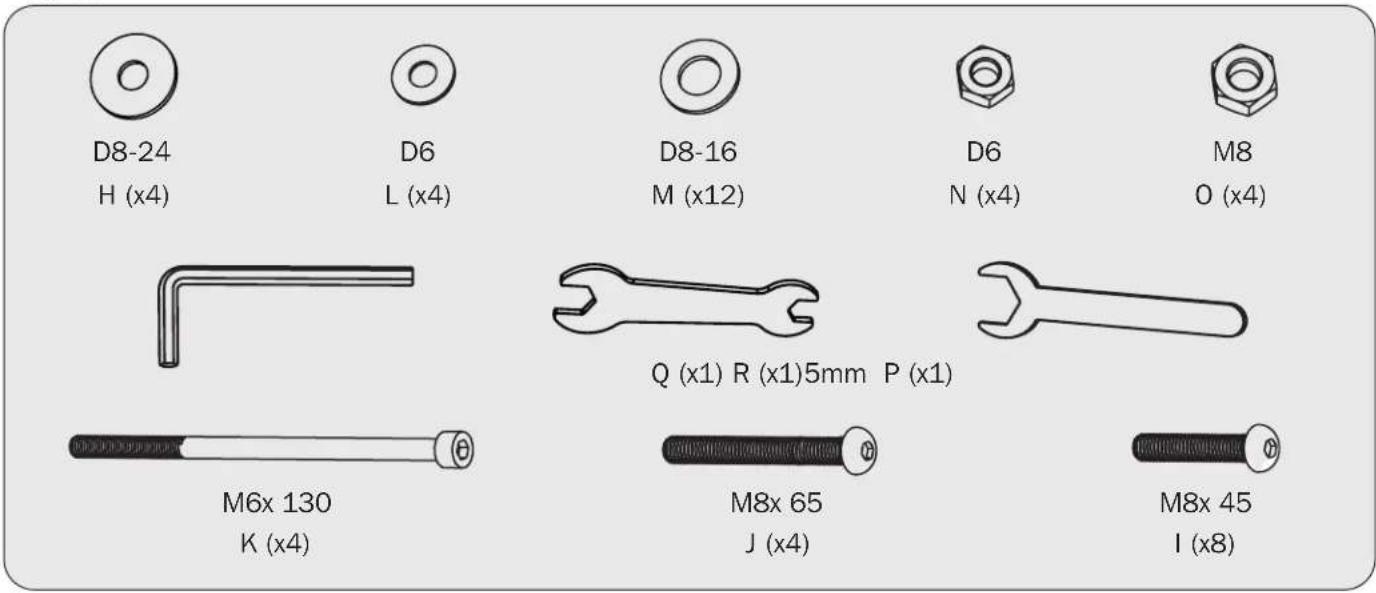

Paquete P

D8-24 H (x4) D6 L (x4) D8-16 M (x12) D6 N (x4) M8 O (x4) M6x 130 K (x4) Q (x1) R (x1)5mm P (x1) M8x 65 J (x4) M8x 45 I (x8)

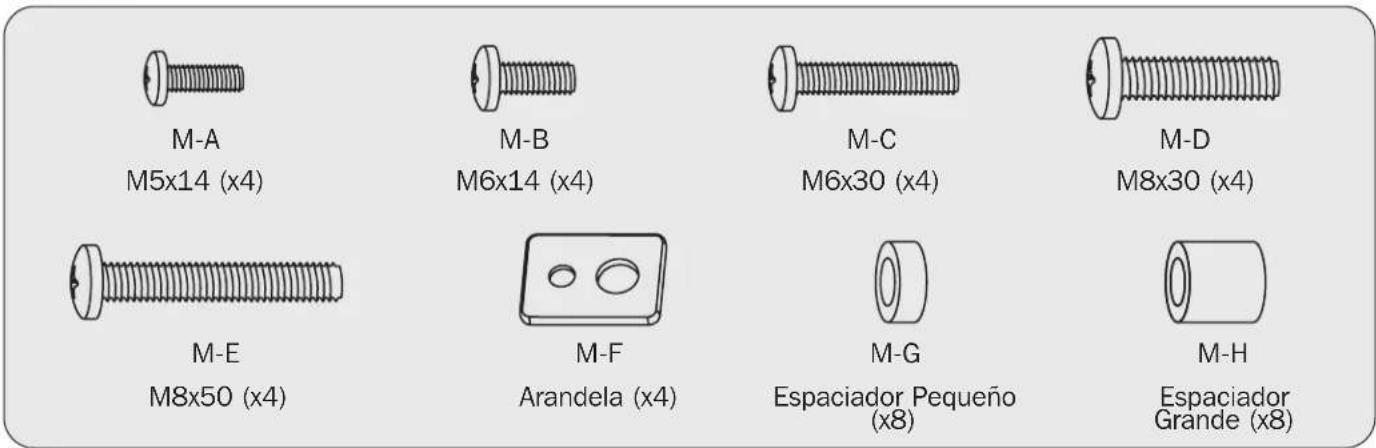

Paquete M

M-A M5x14 (x4) M-B M6x14 (x4) M-C M6x30 (x4) M-D M8x30 (x4) M-E M8x50 (x4) M-F Arandela (x4) M-G Espaciador Pequeño (x8) M-H Espaciador Grande (x8)

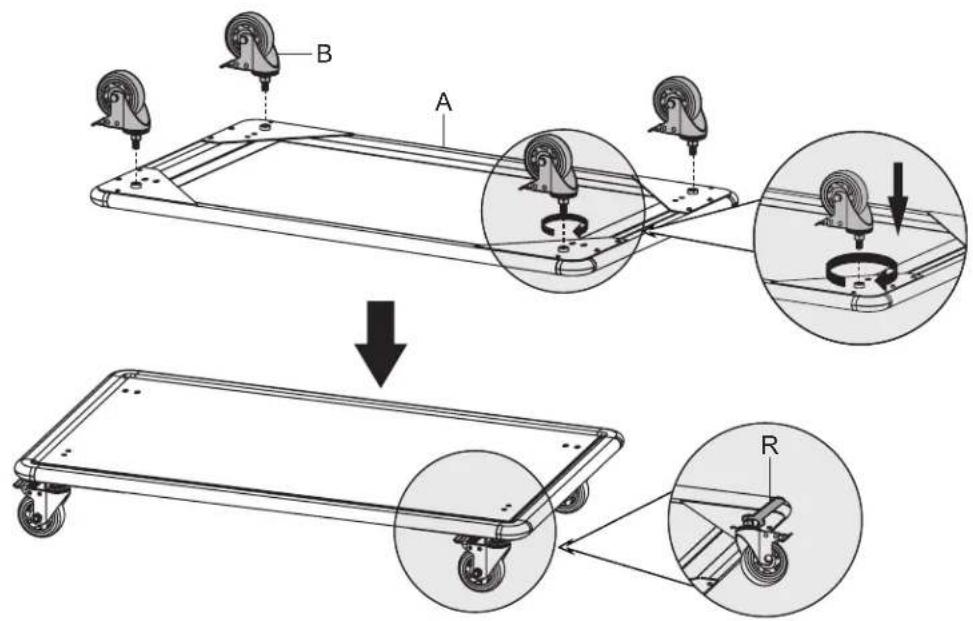

1. Ensamble de la Base

Asegure firmemente las tuercas hexagonales con una llave incluida para evitar que las ruedas se regresen durante el uso.

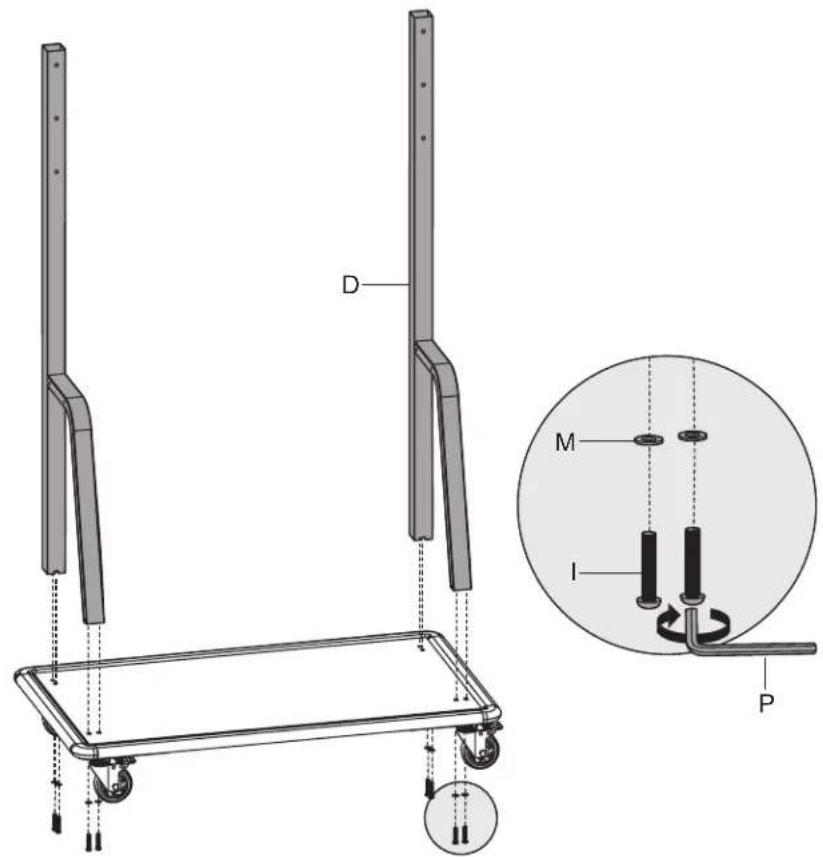

2. Ensamble de las Columnas

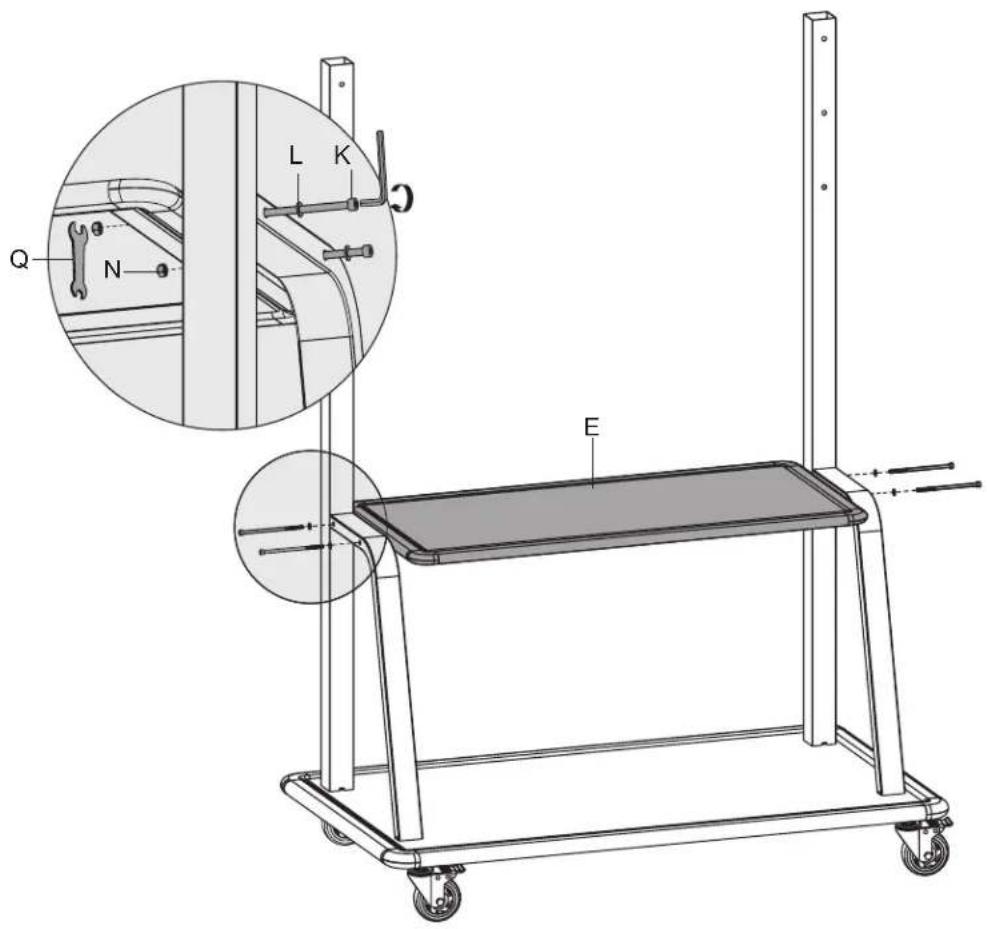

3. Ensamble de la Base a las Columnas

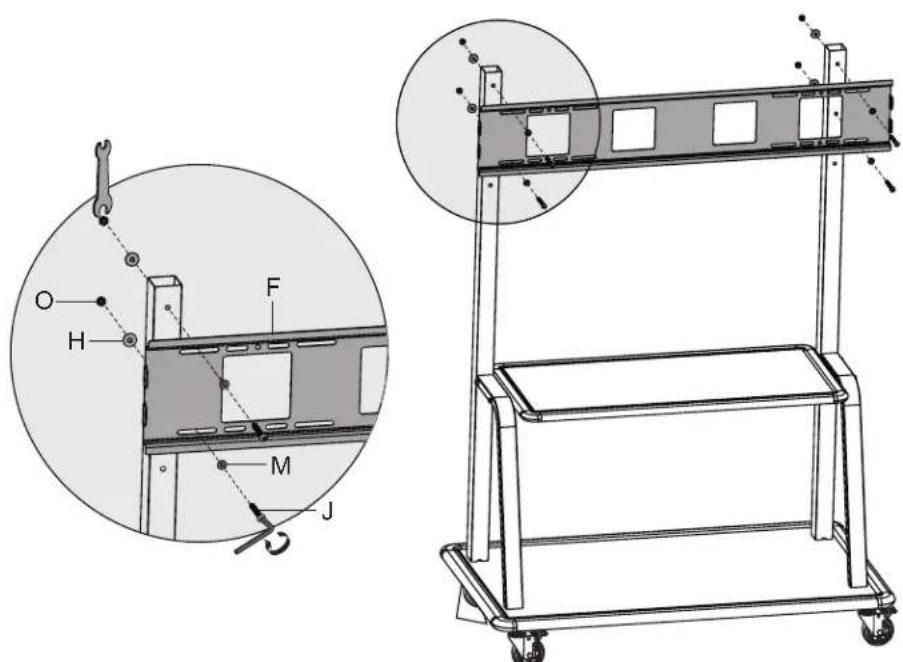

4. Coloque la placa Universal en las Columnas

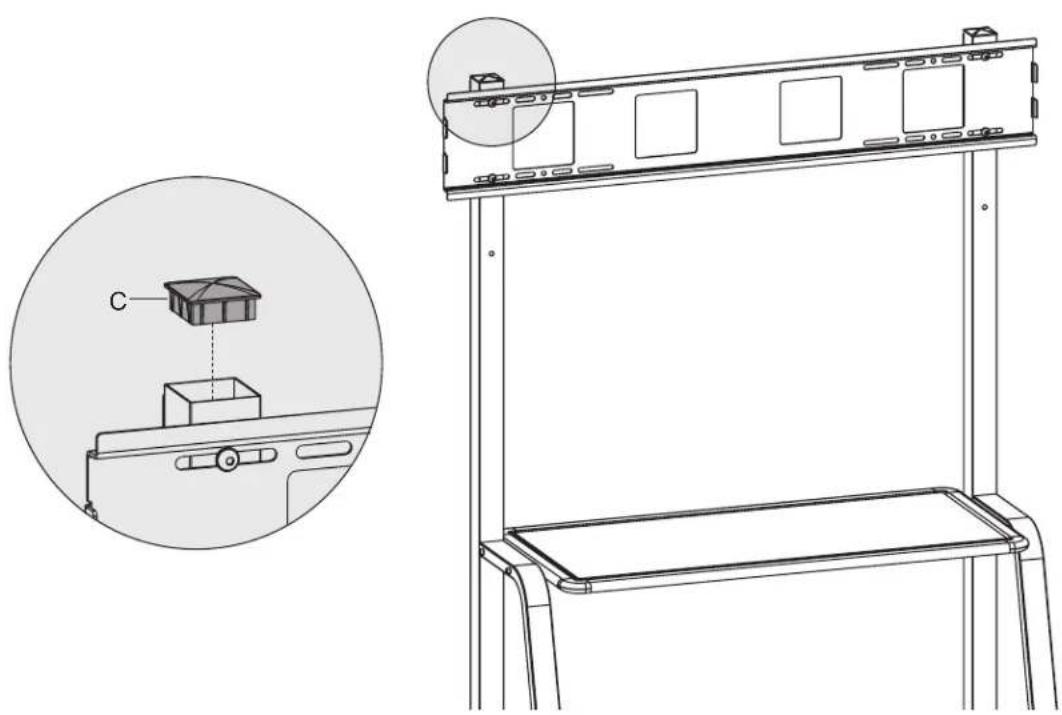

5. Fije las Tapas Superiores a las Columnas

6. Fije los Soportes del Adaptador a la Pantalla

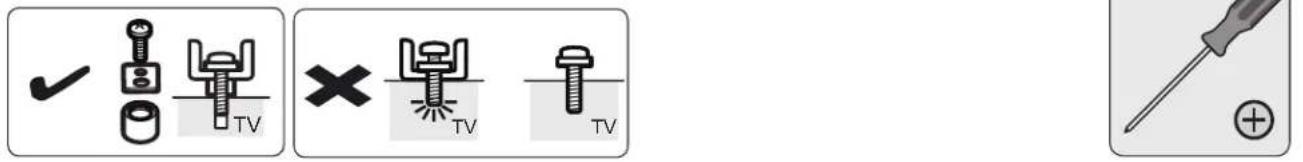

6a. Para Pantallas de Respaldo Plano

6. Fije los Soportes del Adaptador a la Pantalla

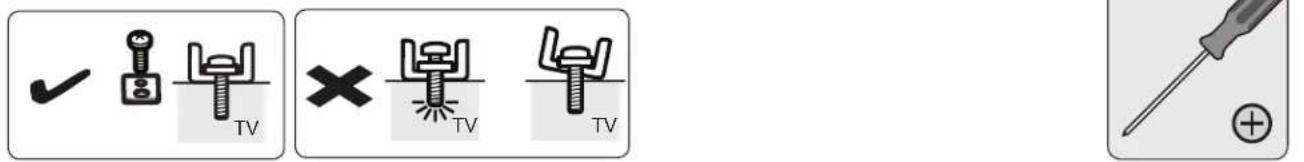

6b. Para Pantalla con Respaldo Cóncavo o para Acceder a Entradas de Audio y Video

8. Para Bloquear, Gire los Tornillos de la Parte Inferior.

TRIPP·LITE

• Compruebe a intervalos regulares (al menos trimestralmente) que el soporte esté bien instalado y sea seguro para usarse.
• Para cualquier pregunta adicional, visite tripplite.com/support.
