MANUAL DE USUARIO PSA 9000 E BOSCH

Evitez toute accumulation de poussières à l’emplacement de travail. Les poussières peuvent facilement s’enflammer. Mise en marche Mise en service Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l’outil électro- portatif. Les outils électroportatifs marqués 230 V peuvent également fonctionner sur 220 V. Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyez sur l’interrupteur Marche/Arrêt 6 et maintenez-le appuyé. Pour arrêter l’outil électroportatif, relâchez l’interrupteur Marche/Arrêt 6. Note : Pour des raisons de sécurité, il n’est pas possible de verrouiller l’interrupteur Marche/Arrêt 6, mais celui-ci doit rester constamment appuyé pendant le travail de sciage. Afin d’économiser l’énergie, ne mettez l’outil électroportatif en marche que quand vous l’utilisez. Réglage du variateur de vitesse La pression plus ou moins importante exercée sur l’interrup- teur Marche/Arrêt 6 permet de régler en continu le nombre de courses de l’outil électroportatif en marche. Une légère pression sur l’interrupteur Marche/Arrêt 6 en- traîne un nombre de course réduit. Plus la pression sur l’inter- rupteur augmente, plus le nombre de courses est élevé. Le nombre de courses dépend du matériau à travailler et des conditions de travail et peut être déterminé par des essais pratiques. Il est recommandé de réduire la vitesse quand la lame de scie est placée au contact de la pièce à travailler ainsi que pour dé- couper des matières plastiques ou de l’aluminium. En cas de travaux assez longs avec un petit nombre de courses, l’outil électroportatif risque de chauffer fortement. Faites travailler l’outil électroportatif au nombre de courses maximal pendant une durée de 3 minutes environ afin de le laisser refroidir. Instructions d’utilisation Avant d’effectuer des travaux sur l’outil électroporta- tif, retirez la fiche de la prise de courant. Conseil Lors du sciage de matériaux de construction légers, respectez les dispositions légales ainsi que les recom- mandations du fabricant du matériau. Avant de scier dans le bois, les panneaux d’agglomérés, les matériaux de construction etc., vérifiez si ceux-ci contiennent des corps étrangers tels que clous ou vis etc., et utilisez la lame de scie appropriée. Mettez l’outil électroportatif en marche et approchez-le de la pièce à travailler. Placez la plaque de base 2 sur la surface de la pièce et sciez complètement le matériau en appliquant une pression et/ou avance régulière. Une fois l’opération de tra- vail terminée, arrêtez l’outil électroportatif. Arrêtez immédiatement l’outil électroportatif lorsque la lame de scie se coince. A l’aide d’un outil approprié, écartez légère- ment la fente de scie et retirez l’outil électroportatif. OBJ_BUCH-1352-004.book Page 17 Friday, June 27, 2014 12:39 PM18 | Français 1 609 92A 0RC | (27.6.14) Bosch Power Tools Plaque de base orientable (voir figure B) Grâce à sa mobilité, la plaque de base 2 s’adapte à la position angulaire requise de la surface en question. Coupes en plongée (voir figures C–D) Le procédé de coupes en plongée ne peut être appliqué que dans des matériaux tendres tels que le bois, les plaques de plâtre, etc. ! N’effectuez pas de coupes en plongée dans des matériaux métalliques ! Pour les coupes en plongée n’utilisez que des lames de scie courtes. Positionnez l’outil électroportatif avec le bord de la plaque de base 2 sur la pièce à travailler et mettez-le en fonctionnement. Si l’outil électroportatif dispose d’un variateur de vitesse, sé- lectionnez la vitesse maximale. Avec l’outil électroportatif exercez une pression contre la pièce à travailler et plongez lentement la lame de scie dans la pièce. Dès que la plaque de base 2 repose de toute sa surface sur la pièce à travailler, continuez à scier le long du tracé souhaité. Pour certains travaux, il est possible de monter la lame de scie 1 tournée de 180° et d’utiliser la scie sabre tournée en consé- quence. Sciage à bord franc (voir figure E) Les lames de scie bimétals souples permettent par exemple de scier au ras des murs des éléments de construction en sail- lie tels que les conduites d’eau, etc. Veillez à ce que la lame de scie soit toujours plus longue que le diamètre de la pièce à travailler. Il y a un risque de contrecoup. Placez la lame de scie directement sur le mur et pliez-la un peu pour la presser sur l’outil électroportatif en appliquant une pression latérale jusqu’à ce que la plaque de base repose sur le mur. Mettez l’outil électroportatif en marche et sciez com- plètement la pièce en appliquant une pression latérale constante. Liquides de refroidissement/lubrifiant Lors du sciage de métal, appliquez un lubrifiant ou un liquide de refroidissement le long du tracé de coupe. Entretien et Service Après-Vente Nettoyage et entretien Avant d’effectuer des travaux sur l’outil électroporta- tif, retirez la fiche de la prise de courant. Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr. Nettoyez le porte-lame de préférence à l’aide de l’air compri- mé ou d’un pinceau souple. Pour ce faire, enlevez la lame de scie de l’outil électroportatif. Maintenez la fonctionnalité du porte-lame en utilisant des lubrifiants appropriés. Un fort encrassement de l’outil électroportatif risque d’entra- ver le bon fonctionnement de celui-ci. Pour cette raison, ne sciez pas les matériaux produisant beaucoup de poussières par dessous ou dans une position en hauteur. Dans le cas où un remplacement de la fiche de raccordement s’avère nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d’éviter des dangers de sécurité. Service Après-Vente et Assistance Notre Service Après-Vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres de l’outil électroportatif indiqué sur la plaque signalétique. France Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122 (coût d’une communication locale) Fax : (01) 49454767 E-Mail : contact.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 Fax : (01) 43119033 E-Mail : sav.outillage-electroportatif@fr.bosch.com Belgique, Luxembourg Tel. : +32 2 588 0589 Fax : +32 2 588 0595 E-Mail : outillage.gereedschap@be.bosch.com Suisse Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr. Tel. : (044) 8471512 Fax : (044) 8471552 E-Mail : Aftersales.Service@de.bosch.com Elimination des déchets Les outils électroportatifs, ainsi que leurs accessoires et em- ballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Ne jetez pas les outils électroportatifs avec les ordures ménagères ! OBJ_BUCH-1352-004.book Page 18 Friday, June 27, 2014 12:39 PMEspañol | 19 Bosch Power Tools 1 609 92A 0RC | (27.6.14) Seulement pour les pays de l’Union Européenne : Conformément à la directive européenne 2012/19/UE relative aux déchets d’équi- pements électriques et électroniques et sa mise en vigueur conformément aux législa- tions nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appro- priée. Sous réserve de modifications. Español Instrucciones de seguridad Advertencias de peligro generales para herramientas eléctricas Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instruccio- nes siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléc- tricas accionadas por acumulador (o sea, sin cable de red). Seguridad del puesto de trabajo Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combus- tibles líquidos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica. Seguridad eléctrica El enchufe de la herramienta eléctrica debe correspon- der a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es ma- yor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchu- fe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléc- trica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusi- ble diferencial reduce el riesgo a exponerse a una descarga eléctrica. Seguridad de personas Esté atento a lo que hace y emplee la herramienta eléc- trica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de co- nectarla a la toma de corriente y/o al montar el acumula- dor, al recogerla, y al transportarla. Si transporta la herra- mienta eléctrica sujetándola por el interruptor de conexión/ desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede pro- ducir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base fir- me y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden en- ganchar con las piezas en movimiento. Siempre que sea posible utilizar unos equipos de aspira- ción o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. ADVERTENCIA OBJ_BUCH-1352-004.book Page 19 Friday, June 27, 2014 12:39 PM20 | Español 1 609 92A 0RC | (27.6.14) Bosch Power Tools Uso y trato cuidadoso de herramientas eléctricas No sobrecargue la herramienta eléctrica. Use la herra- mienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más segu- ro dentro del margen de potencia indicado. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se pue- dan conectar o desconectar son peligrosas y deben hacer- se reparar. Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléc- trica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiariza- das con su uso o que no hayan leído estas instruccio- nes. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funciona- miento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. Mantenga los útiles limpios y afilados. Los útiles mante- nidos correctamente se dejan guiar y controlar mejor. Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede re- sultar peligroso. Servicio Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguri- dad de la herramienta eléctrica. Instrucciones de seguridad para sierras sable Sujete el aparato por las empuñaduras aisladas al reali- zar trabajos en los que el útil pueda tocar conductores eléctricos ocultos o el propio cable de la red. El contacto con un conductor bajo tensión puede poner también bajo tensión las partes metálicas del aparato y conducir a una descarga eléctrica. Mantenga alejadas las manos del área de corte. No to- que debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra. Solamente aproxime la herramienta eléctrica en fun- cionamiento contra la pieza de trabajo. En caso contra- rio puede que retroceda bruscamente el aparato al engan- charse el útil en la pieza de trabajo. Cuide que al serrar, la placa base 2 asiente permanen- temente contra la pieza de trabajo. La hoja de sierra po- dría engancharse y hacerle perder el control sobre la he- rramienta eléctrica. Al terminar de serrar, desconecte la herramienta eléc- trica y espere a que ésta se haya detenido completa- mente antes de sacar la hoja de sierra de la ranura de corte. Ello le permite depositar de forma segura la herra- mienta eléctrica sin peligro de que ésta retroceda de forma brusca. Solamente utilice hojas de sierra sin dañar y en perfec- to estado. Las hojas de sierra deformadas o melladas pue- den romperse, mermar la calidad de corte, o provocar un retroceso brusco del aparato. Después de desconectar el aparato no trate de frenar la hoja de sierra presionándola lateralmente contra la pieza. La hoja de sierra podría dañarse, romperse o provo- car un retroceso brusco del aparato. Sujete firmemente con un dispositivo adecuado el ma- terial. No soporte la pieza de trabajo ni con la mano ni con el pie. Evite que la hoja de sierra en funcionamiento logre chocar contra algún objeto o el suelo. Podría pro- vocar un retroceso brusco del aparato. Utilice unos aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléc- tricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al dañar las tu- berías de gas, ello puede dar lugar a una explosión. La per- foración de una tubería de agua puede redundar en daños materiales o provocar una electrocución. Trabajar sobre una base firme sujetando la herramien- ta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de ban- co, se mantiene sujeta de forma mucho más segura que con la mano. Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacer- le perder el control sobre la herramienta eléctrica. El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas caracte- risticas técnicas del enchufe macho en materia. Descripción y prestaciones del producto Lea íntegramente estas advertencias de pe- ligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones si- guientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. OBJ_BUCH-1352-004.book Page 20 Friday, June 27, 2014 12:39 PMEspañol | 21 Bosch Power Tools 1 609 92A 0RC | (27.6.14) Utilización reglamentaria El aparato ha sido diseñado para serrar, asentándolo firme- mente contra el tope, madera, plástico, metal y materiales de construcción. Es adecuado para efectuar cortes rectos y en curva. Empleando hojas de sierra bimetálicas adecuadas es posible efectuar cortes al ras de una superficie. Observar las recomendaciones sobre las hojas de sierra. Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. 1 Hoja de sierra* 2 Placa base 3 Alojamiento de la hoja de sierra 4 Émbolo del portaútiles 5 Palanca SDS para desenclavamiento de la hoja de sierra 6 Interruptor de conexión/desconexión 7 Empuñadura (zona de agarre aislada) 8 Placa de apriete *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opciona- les se detalla en nuestro programa de accesorios. Datos técnicos Información sobre ruidos y vibraciones Valores de emisión de ruidos determinados según EN 60745-2-11. El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 90 dB(A); ni- vel de potencia acústica 101dB(A). Tolerancia K=3dB. ¡Usar unos protectores auditivos! Nivel total de vibraciones a

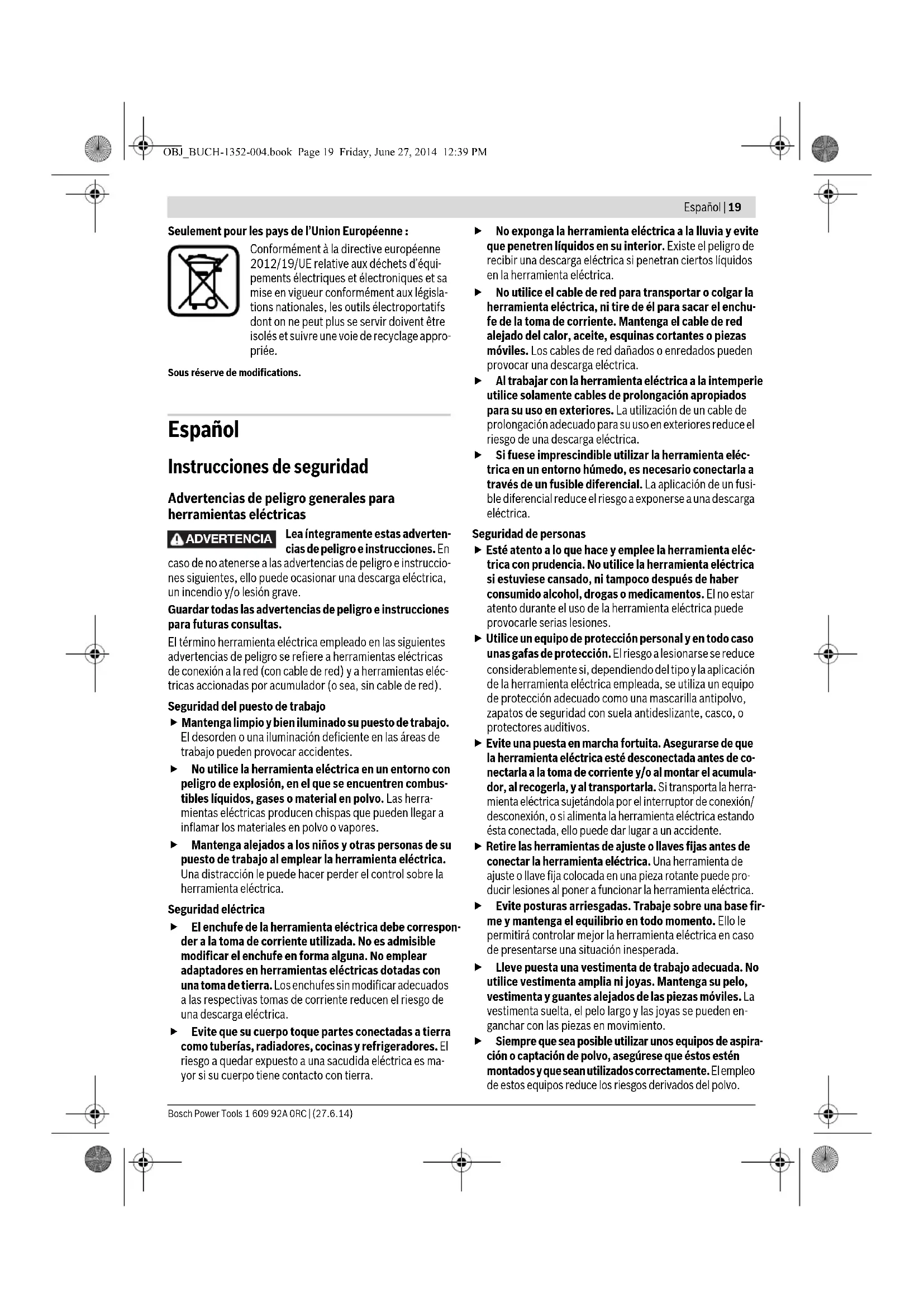

(suma vectorial de tres direccio- nes) y tolerancia K determinados según EN 60745: Serrado de tabla de aglomerado de madera: a

Serrado de viga de madera: a

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con accesorios di- ferentes, con útiles divergentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drás- tico de la solicitación por vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello pue- de suponer una disminución drástica de la solicitación por vi- braciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, con- servar calientes las manos, organización de las secuencias de trabajo. Declaración de conformidad Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los “Datos técnicos” cumple con todas las disposiciones correspondientes de las directivas 2011/65/UE, 2014/30/UE, 2006/42/CE inclusive sus mo- dificaciones y está en conformidad con las siguientes normas: EN 60745-1, EN 60745-2-11. Expediente técnico (2006/42/CE) en: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 25.04.2014 Montaje Montaje y cambio de la hoja de sierra Antes de cualquier manipulación en la herramienta eléc- trica, sacar el enchufe de red de la toma de corriente. Al montar la hoja de sierra utilice unos guantes de pro- tección. Podría accidentarse en caso de tocar la hoja de sierra. Al cambiar la hoja de sierra preste atención a que en el alojamiento de la hoja de sierra no existan restos de material como, p.ej., virutas de madera o metal. Sierra sable PSA 900 E PSA 9000 E Nº de artículo 3 603 CA6 0.. Potencia absorbida nominal W900 Nº de carreras en vacío n

0–2700 Alojamiento del útil SDS Regulación del nº de carreras

Carrera mm 28 Profundidad de corte máx. –en madera – en acero, sin alear –tubo de diámetro
