MANUAL DE USUARIO Ampuria ASTRALPOOL

Comprobar que el fitro y todos sus componentes se encuentra en buen estado después del transporte. Junto al filtro se encuentra una caja que contine los manómetros y otros accesorios auxiliares que incluyen este manual. También se encuentra la documentación necesaria de garantía y certificado de prueba.

2. CARACTERÍSTICAS GENERALES

Los filtros son sin duda los accesorios más importantes para la filtración del agua. Y su uso tiene por objeto eliminar las materias en suspen sión y clarificar el agua. La eficacia de una correcta filtración condiciona los resultados del tratamiento desinfectante. El principio físico de la filtración consiste en retener las partículas en suspensión que lleva el agua durante su paso a través del lecho de arena filtrante. El proceso de filtración y depuración del agua incluye toda una variedad de elementos a tener en cuenta además de filtros, tales como bombas, tratamientos químicos del agua, accesorios del vaso de la piscina para asegurar el retorno y la aspiración del agua, así como el resto de elementos capaces de asegurar una correcta circulación y mantenimiento de la calidad del agua. Normalmente cada país tiene sus normas para piscinas públicas y privadas, y a ellas deben ceñirse los instaladores antes de realizar cualquier diseño o instalación. Para ello deberán diseñar y definir los elementos y materiales del proyecto respetando las normas establecidas. La calidad de filtración depende de varios parámetros: concepción del filtro y su forma, tipo de colector de agua sucia por brazos colectores o placa de crepinas, altura del lecho filtrante, características y granolumetría de la masa filtrante, etc. Así mismo, la velocidad de filtración es una característica determinante para obtener una buena calidad de filtrado y se recomienda no superar la velocidad de 40 m/h. Los filtros bobinados estan fabricados con resina de poliéster y fibra de vidrio materiales que le confieren la propiedad de ser totalmente anticorrosivos a la acción del agua de piscina. En su interior incorporan colector y difusor de material plástico inalterable (PVC y PP). Ade más son resistentes al agua salada y aptos hasta una temperatura máxima de utilización de 50ºC. La capa especial de recubrimiento de la pared interior le confiere una elevada resistencia al desgaste y a la abrasión siendo apta para almacenar agua potable. Además, bajo pedido también pueden suministrarse con recubrimiento de vinylester de alta resistencia química.

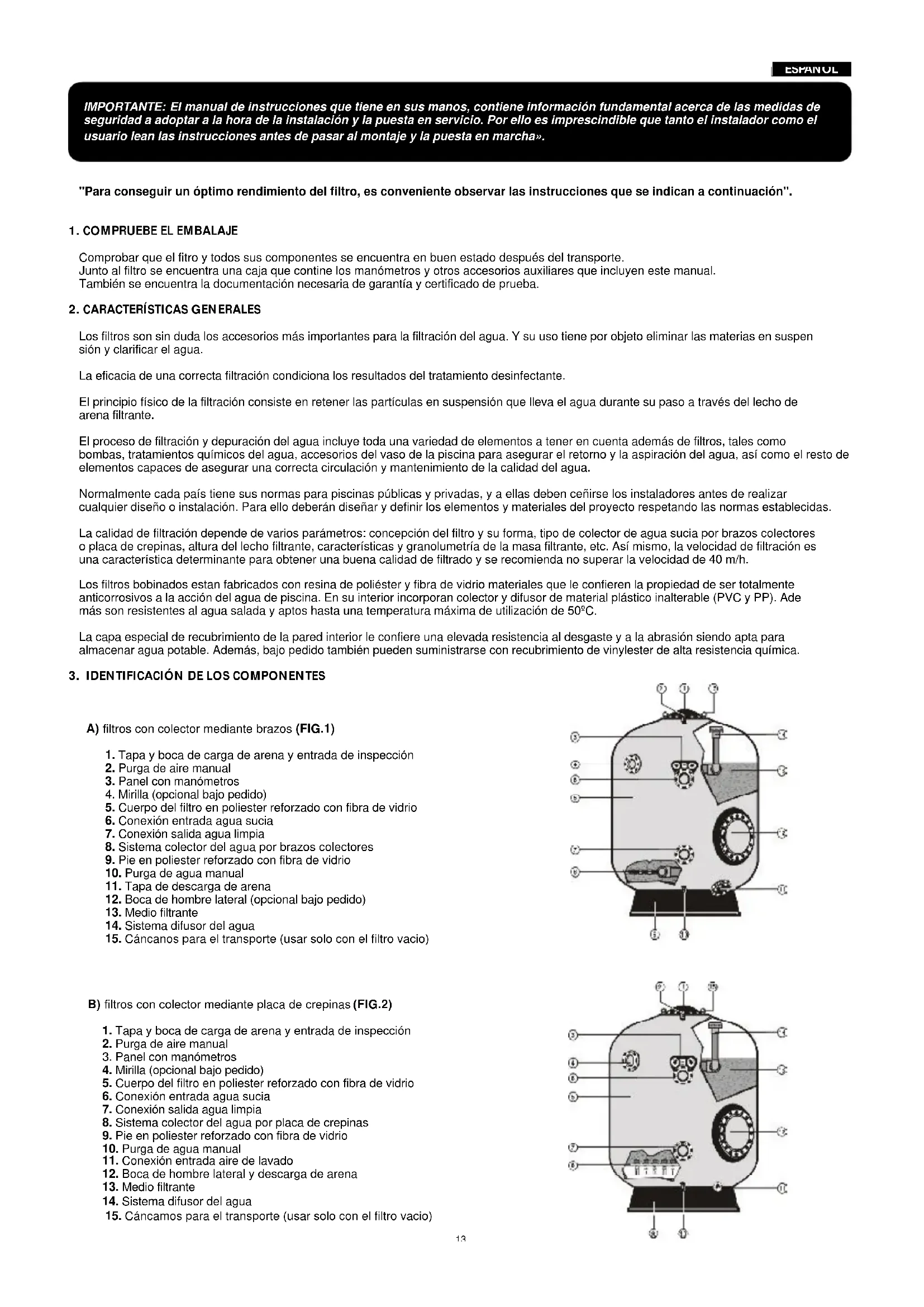

3. IDENTIFICACIÓN DE LOS COMPONENTES

A) filtros con colector mediante brazos (FIG.1)

1. Tapa y boca de carga de arena y entrada de inspección

2. Purga de aire manual

3. Panel con manómetros

4. Mirilla (opcional bajo pedido)

5. Cuerpo del filtro en poliester reforzado con fibra de vidrio

6. Conexión entrada agua sucia

7. Conexión salida agua limpia

8. Sistema colector del agua por brazos colectores

9. Pie en poliester reforzado con fibra de vidrio

12. Boca de hombre lateral (opcional bajo pedido)

14. Sistema difusor del agua

15. Cáncanos para el transporte (usar solo con el filtro vacio)

B) filtros con colector mediante placa de crepinas (FIG.2)

1. Tapa y boca de carga de arena y entrada de inspección

2. Purga de aire manual

3. Panel con manómetros

4. Mirilla (opcional bajo pedido)

5. Cuerpo del filtro en poliester reforzado con fibra de vidrio

6. Conexión entrada agua sucia

7. Conexión salida agua limpia

8. Sistema colector del agua por placa de crepinas

9. Pie en poliester reforzado con fibra de vidrio

10. Purga de agua manual

11. Conexión entrada aire de lavado

12. Boca de hombre lateral y descarga de arena

14. Sistema difusor del agua

15. Cáncamos para el transporte (usar solo con el filtro vacio)

13MONTAJES EN BATERIA:

4. CARACTERÍSTICAS DE LA INSTALACIÓN

• Para realizar una correcta instalación es conveniente tener en cuenta los siguientes consejos:

• Para la elección de la bomba tener en cuenta el caudal necesario a 10 m.c.a.

• Para realizar el lavado del filtro con agua se convinaran bombas y filtros para obtener el caudal necesario de lavado teniendo en cuenta que la velocidad en el lavado puede ser de 40 m/h (modelos con sistema colector mediante brazos colectores) a 60 m/h (modelos con sistema colector mediante placa de crepinas).

• Para el lavado del del filtro con aire (modelos con sistema colector mediante placa de crepinas o doble colector) se utilizará una o varias bombas turbosoplantes capaces de proporcionar el caudal necesario para lavar con aire a una velocidad de 60 m/h a 300 mbar. Nunca debe utilizarse un compresor pues podria dañar el filtro por exceso de presión.

• Es recomendable instalar los filtros por debajo del nivel de llenado de la piscina y lo más próximo posible del vaso de la piscina.

• Es conveniente que la caseta donde están instalados los filtros esté provista de ventilación y de los desagües adecuados para que, en caso de accidente, el agua que pudiera salir de cualquier tubería, filtro, bomba, etc. pueda ser evacuada, evitando así el riesgo de daños a las instalaciones existentes (bombas, cuadros eléctricos, etc.). Si por cualquier circunstancia no se pudiera disponer de estos desagües, debería instalarse un sistema alternativo automatizado para evacuar el agua de la sala.

Los filtros se entregan convenientemente embalados y debido a su peso, tamaño y las dificultades existentes para su ubicación en la obra, se recomienda que la manipulación y traslado de los mismos se realice con medios mecánicos (carretillas elevadoras, grúas, etc.) Los filtros son de material plástico, y aun siendo perfectamente resistentes a la presión interna para la cual han sido diseñados, són frágiles frente a los golpes y por tanto es muy importante aseguar que los filtros no reciban golpes que pudieran dañar las bases, el cuerpo y las conexiones durante la instalación y el mantenimiento de los mismos. Para las conexiones, utilizar siempre accesorios de plástico y evitar que las conexiones no queden forzadas. La carga de la arena debe realizarse una vez instalado el filtro en su emplazamiento definitivo y siguiendo las instrucciones del apartado de «puesta en marcha». Dado que los filtros requieren revisiones periódicas y en previsión de eventuales intervenciones en su interior es imprescindible dejar un mínimo de espacio libre alrededor y sobre los filtros (FIG.3) Las fases a seguir para una correcta instalación delos filtros son las siguientes:

• Colocar los filtros en su emplazamiento definitivo te niendo en cuenta que la base debe quedar perfectamente apoyada en el suelo y sobre un plano totalmente horizontal (FIG. 4)

• Montar las baterías en los filtros correctamente evi tando que las conexiones no queden forzadas. Tener en cuenta que la estanqueidad de la uniones se hace mediante juntas, por lo que no es necesario apretar en exceso las tuercas. No utilizar cinta de teflon.

• Instalar los soportes de las baterías adecuados y re gularlos en altura correctamente.

• Conectar la batería con las tuberías de impulsión de las bombas, la tubería de retorno a la piscina y la tube ría de desagüe.

5.1. INSTALACIÓN DE LOS MANÓMETROS

Una vez instalado el panel de los manómetros en la brida de entrada al filtro, observar la presencia de unos tubos de plástico flexible y transparentes los cuales deben co nectarse entre los manómetros y los orificios de 1/4” GAS de la batería tal y como muestra el dibujo (FIG. 5). El panel de manómetros identifica perfectamente el manómetro que controla la presión de entrada y la pre sión de salida. Los manómetros indican cuando debe realizarse un la vado del filtro. Por ejemplo, en un filtro limpio la presión de entrada señalada oscila entre 0.8 y 1kg/cm

y la presión de salida señalada oscila entre 0.4 y 0.6 kg/cm

. Cuando el diferencial de presión entre el manómetro de entrada y el de salida sea de 1 kg/cm

o superior entonces es necesario realizar un lavado del filtro. FIG.3 FIG.4 145.2. INSTALACIÓN DE LOS SOPORTES DE BATERÍAS Una vez que se ha instalado la batería es conveniente instalar soportes especiales para aguantar el peso de la batería y del agua que por ella circula Es recomendable la instalación de los siguientes soportes regulables en altura: Para su instalación primero es necesario regular la altura de las abrazaderas en función de la batería y posteriormente fijar el soporte en el suelo con el anclaje correspondiente.

• Retirar la tapa del filtro procurando evitar daños en la junta y en la superficie de cierre de la tapa.

• Comprobar que todos los componentes del filtro esten en buen estado y asegurarse de que los brazos colectores o crepinas esten perfectamente sujetos ya que podrian haberse aflojado o dañado durante el transporte

• Llenar de agua hasta la mitad del filtro aproximadamente.

• Introducir el medio filtrante teniendo en cuenta que primero debe introducirse una capa de soporte de un tamaño mínimo superior a la ranura de los brazos colectores o crepinas hasta cubrir el colector aproximadamente unos 10 cm. Esta operación debe realizarse con sumo cuidado para no dañar los componentes interiores del filtro. A medida que se llene el filtro con arena tener la precaución de repartir el madio filtrante por toda la superficie del filtro.

• Introducir el medio filtrante de el tamaño deseado hasta el límite máximo de la altura de filtración.

• Limpiar escrupulosamente la superficie del cuello del filtro, la junta y la tapa antes de efectuar el montaje. Es aconsejable, también, engrasar los tornillos antes de poner las tuercas, y una vez acabado el montaje de la tapa poner los embellecedores (suministrados con el filtro) a los tornillos.

• Cerrar el filtro colocando la junta en posición correcta.

• Una vez cargado y convenientemente cerrado el filtro, es necesario efectuar un lavado del filtro. Para ello proceder según indica el apartado de lavado del filtro.

157.1 FILTRACIÓN (FIG.7)

Con la bomba parada poner las válvulas en la posición que indica el cuadrado en posición filtración de las válvulas. Durante el funcionamiento del filtro es conveniente observar periódica mente los manometros de entrada y salida y efectuar un lavado del filtro cuando la diferencia de presión es igual o superior a 0,8-1 Kg/cm

Cuando se trata de usos industriales la diferencia de presión no debe sobrepasar los 0,6-0,8Kg/cm

Normalmente en filtración para piscinas el monometro de entrada indica una presión de 0,8-1 Kg/cm

y el manómetro de salida 0,4-0,6 Kg/cm

(presión standard cuando el filtro esta limpio). A medida que el lecho filtrante se ensucia por el uso, el manómetro de entrada experimenta un aumento de presión al tiempo que el manómetro de salida sufre una reducción de su presión de trabajo. EJEMPLO: Manómetro de entrada: 1,4Kg/cm

Manómetro de salida: 0,3 Kg/cm

Diferencia de presión: 1,1Kg/cm

En este caso es necesario efectuar un LAVADO del filtro.

La carga de el medio filtrante ( lecho filtrante ) forma miles de canales de paso del agua que lógicamente recogen las impurezas y residuos sólidos que acompañan al agua a filtrar. Con el tiempo, estos residuos bloquean estos canales de paso del agua por lo que periódicamente es necesario limpiar el filtro para dejarlo en condiciones óptimas de trabajo, y verter al desagüe la suciedad que había en el lecho filtrante. Se recomienda un lavado con agua durante 7 minutos a una velocidad entre 40-50 m

Es aconsejable poner un visor en la tubería de desagüe de forma que cuando se realiza un lavado se pueda observar la suciedad del agua procedente del filtro y asi poder determinar la duración del lavado. Recomendamos no exceder de 50 m

para evitar que parte de la arena sea expulsada al desagüe. Para efectuar la operación de lavado y SIEMPRE CON LA BOMBAPARADA situar las válvulas en la posición que se indica en el cuadro.

7.2.1. LAVADO CON AIRE Y AGUA ( SOLO PARA FILTROS CON PLACA DE CREPINAS O DOBLE COLECTOR

Se utiliza aire para conseguir un desplazamiento del lecho y simular una ebullición del mismo. Con ello se pretende una mejor eficacia del lavado con un tiempo menor y obteniendo un subtancial ahorro de agua. Este procedimiento se realiza en tres fases:

• Inyección de aire a velocidad aproximada de 60 m/h

• Inyección de agua a velocidad aproximada de 50 m/h

• Inyección de agua y aire aproximadamente a una velocidad no superior de 50 m/h

7.3 ENJUAGUE (FIG.9)

Operación recomendada a efectuar inmediatamente después del LAVADO que tiene por objeto expulsar al desagüe los restos de residuos que pudieran haber penetrado en los colectores durante la fase de lava do del filtro. Esta operación debe realizarse por espacio de 3 minutos aproximada mente y evitara que aguas turbias circulen a la piscina. Para efectuar esta operación situar las válvulas en la posición que se indica en el cuadro ( SIEMPRE CON LA BOMBA PARADA ) e inmediata mente después pasar a la posición de filtración. La posición de enjuague solo puede realizarse si la batería es de 5 válvulas .

7.4 VACIADO (FIG.10)

Cuando sea necesario vaciar la piscina y en caso de que esta no dis ponga de desagüe en el fondo conectado directamente con el alcantarilla do puede efectuarse el vaciado por medio de la bomba del filtro situando las válvulas en la posición que indica el cuadro en el apartado vaciado. Para ello y antes de conectar el vaciado es necesario que las válvulas de los skimmers, canal de rebosadero y limpiafondos estén cerrados. FIG.9 FIG.10 DIFUSORES COLECTOR

PISCINA 167.5. CERRADO-HIVERNACIÓN (FIG.11) Tal como su nombre indica todas las válvulas de la batería están cerradas. Esta operación es utilizada para efectuar el mantenimiento del filtro, limpieza del prefiltro, etc.

8. BATERIAS DE VÁLVULAS. POSICIÓN DE LAS MISMAS EN CADA OPERACIÓN

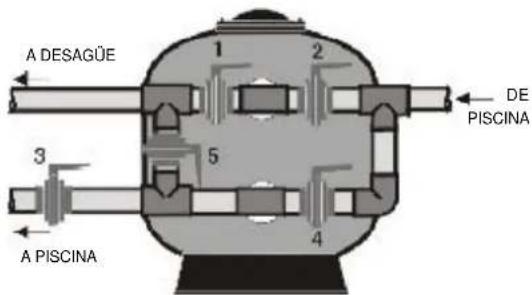

8.1. BATERIAS DE 4 VÁLVULAS (FIG.12) Cuadro de maniobras para las baterías de 4 válvulas: 8.2. BATERIAS DE 5 VÁLVULAS (FIG.13) Cuadro de maniobras para baterias de 5 válvulas: ATENCIÓN: Es importante que para efectuar cualquiera de las maniobras descritas en los cuadros el motor de la bomba este parado.

9. VACIADO DE LA ARENA DEL FILTRO

En el momento de vaciar el filtro de arena, debido a un accidente o para el cambio de el medio filtrante debido a su desgaste, proceder de la siguiente manera:

• Vaciar el agua del filtro.

• Quitar la tapa de la purga de arena.

• A medida que la arena va saliendo, apartarla de la purga para no taponarla con la misma.

• Es necesario que una persona entre en el filtro para ir acercando la arena a la purga para facilitar su salida.

• Para volver a llenar el filtro de arena seguir las instrucciones de PUESTA EN MARCHA. Aproveche el vaciado de arena para revisar todos los componentes interiores, principalmente el colector y substituir aquellos que puedan estar dañados.

10. OTRAS RECOMENDACIONES DE INTERÉS

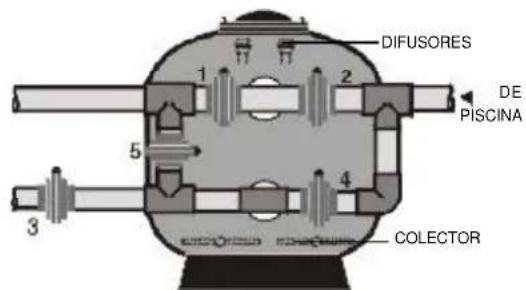

El montaje interior,número de colectores y número de difusores, varia de acuerdo al tamaño y tipo de filtro. La función del o de los difusores es la de distribuir el agua de lo más uniformemente posible sobre el lecho filtrante. La función de los colectores es la de recoger el agua previa mente filtrada y canalizada hacia la salida del filtro. Cada filtro está equipado con una purga manual de aire instalada en la parte superior del filtro. Así mismo, todos los filtros disponen de una purga manual de agua instalada en la parte inferior que puede conectarse directamente al alcantarillado. Una vez que la instalación de la piscina esté terminada, es aconsejable dar al filtro una buena limpieza con agua a presión para limpiar todo e l polvo o suciedad procedente de los trabajos con construcción o instalación. Recuerde que su instalación puede ser completamente automatizada, en cuyo caso un técnico de ASTRAL le recomendará la instalación más adecuada a sus necesidades. En el caso de tener la instalación parada durante un periodo largo es aconsejable vaciar el filtro de agua. Si el filtro está ubicado en el exterior es conveniente que cada 2 años se pinte con un barniz adecuado. POSICIÓN

FILTRADO Cerrada Abierta Abierta Cerrada LAVADO Abierta Cerrada Cerrada Abierta VACIADO Abierta Abierta Cerrada Cerrada CERRADO Cerrada Cerrada Cerrada Cerrada POSICIÓN 12345 FILTRADO Cerrada Abierta Abierta Cerrada Cerrada LAVADO Abierta Cerrada Cerrada Abierta Cerrada ENJUAGUE Cerrada Abierta Cerrada Cerrada Abierta VACIADO Abierta Abierta Cerrada Cerrada Cerrada CERRADO Cerrada Cerrada Cerrada Cerrada Cerrada DIFUSORES COLECTOR

PISCINA 1711. MANTENIMIENTO Una limpieza regular y a fondo es necesaria para el mantenimiento de su piscina, esto repercutirá en un ahorro de trabajo, una mayor durabilidad del equipo y una mejor calidad del agua. Realice un correcto mantenimiento del equipo de filtración ( bombas, válvulas, etc...) siguiendo las recomendaciones del fabricante. Inspeccione periódicamente el medio filtrante y todos los componentes del filtro ( difusores, brazos colectores, purgas de agua y aire , tubería, juntas, etc...) incluido el cuerpo de poliéster reemplazando o reparando las partes dañadas. Limpie el filtro con agua a presión periódicamente para quitar el polvo acumulado con el paso del tiempo. No use disolventes que puedan dañar las partes plásticas y el visor. Si debe cerrar su piscina en invierno vacíe adecuadamente todo el equipo para evitar que el hielo pueda dañarlo o calcificarlo.

12. TABLA DE PERDIDAS DE CARGA DE LOS FILTROS CON ARENA Y BATERIA DE VÁLVULAS

13. ADVERTENCIAS DE SEGURIDAD

Parar la bomba siempre que deba maniobrar alguna válvula. No conectar el filtro directamente a la red de agua potable ya que la presión de la misma puede ser elevada y exceder de la presión máxima de trabajo autorizada del filtro. Recuerde que es muy importante colocar los soportes de las baterias de válvulas para evitar que se rompan las conexio nes del filtro. Los filtros son altamente resistentes a la presión interior para lo cual han sido diseñados, pero a la vez son frágiles frente a golpes exteriores. Si la instalación consta de más de un filtro instalado en la misma bateria debe proveer una válvula en cada una de las conexiones para permitir el aislamiento completo del filtro. Recuerde que la temperatura máxima de funcionamiento es de 50ºC Bajo ningún caso debe superarse la presión máxima autorizada de trabajo indicada en la placa de características del filtro.

14. POSIBLES AVERIAS

PROBLEMAS CAUSAS SOLUCIÓN

Falta de caudal de agua filtrada El filtro está sucio Proceder a un lavado El cesto recogecabellos está taponado Limpiar el cesto recogecabellos Se observan carácteres en el lecho filtrante Formación de canales preferenciales, falta de lavado o deffecto en el colector Proceder a un lavado Vaciar al arena y observar si hay rotura en los colectores y substituir la arena El manómetro oscila violentamente La bomba coge aire Comprovar toda la instalación y eliminar las posibles fugas. Aspiración semicerrada Comprovar que las válvulas de aspiración estén completamente abiertas Hay arena procedente del filtro en la piscina Hay rotura en el sistema colector Reparar el sistema colector La arena se escapa al desagüe en la operación de lavado Exceso de caudal de agua de lavado Reducir el caudal de agua de lavado Hay fugas en las conexiones o tapas Tornillos flojos Apretar los tornillos con cuidado de no romper las piezas de plástico. En caso de no solucionar el problema pongase en contacto con el servicio técnico 18IMPORTANTE: Il manuale di istruzioni in vostro possesso contiene le informazioni fondamentali relative alle misure di sicurezza da adottare al momento dell’installazione e della messa in funzione. Per questo è imprescindibile che sia l’installatore che l’utente leggano le istruzioni prima di passare al montaggio e alla messa in funzione. ITALIANO "Per ottenere un ottimo rendimento del filtro è necessario osservare le istruzioni che vengono fornite di seguito".
