Tipo de producto	Campana extractora bajo armario
Marca	JENN-AIR
Modelo	UXB1200DYS
Ancho	76,2 cm (30 pulgadas)
Profundidad	50,8 cm (20 pulgadas)
Altura	15,2 cm (6 pulgadas)
Peso	11,3 kg (25 lb)
Alimentación eléctrica	120 V, 60 Hz, 5 A
Caudal de aire máximo	1170 pies³/min (modelos 1170 CFM)
Número de motores	1 o 2 (según configuración)
Iluminación	Lámparas infrarrojas (según modelo)
Filtros	Filtros metálicos de grasa removibles
Velocidades de ventilación	Múltiples (según modelo)
Evacuación	Hacia el exterior mediante conducto metálico
Instalación	Bajo armario o mural
Limpieza	Limpiar los filtros regularmente, superficies con un paño húmedo
Seguridad	Disparador de incendio, parada automática (según modelo)
Piezas de repuesto	Disponibles a través de servicio autorizado
Reparabilidad	Índice de reparabilidad no comunicado
Garantía	1 año (según condiciones)

Preguntas frecuentes - UXB1200DYS JENN-AIR

¿Cómo instalar la campana UXB1200DYS?

Siga las instrucciones de instalación proporcionadas en el manual. Prepare primero el sistema de ventilación interno fijando el soporte del motor y la lengüeta de resorte. Monte luego el motor del ventilador y conecte los conectores. Asegúrese de utilizar conductos metálicos para la evacuación hacia el exterior.

¿Cuál es la diferencia entre los modelos 585 y 1170 CFM?

El caudal de aire máximo difiere: 585 pies cúbicos por minuto (CFM) para un motor simple y 1170 CFM para un motor doble. El número de tuercas y tornillos suministrados también varía.

¿Cómo limpiar los filtros de grasa?

Retire los filtros metálicos y lávelos con agua caliente jabonosa o en el lavavajillas. Séquelos cuidadosamente antes de volver a colocarlos. No use abrasivos.

¿Puede la campana funcionar en recirculación?

No, este modelo está diseñado únicamente para evacuación hacia el exterior mediante conducto metálico. No descargue el aire en un ático o espacio de arrastre.

¿Qué hacer si la campana hace ruido?

Verifique que los filtros estén limpios y bien instalados. Asegúrese de que el motor esté correctamente fijado. Si el ruido persiste, contacte a un técnico autorizado.

¿Cómo reemplazar la bombilla?

Para los modelos con lámparas infrarrojas, retire la barra transversal (si corresponde), desconecte el haz, reemplace la bombilla y vuelva a conectar. Consulte la guía de mantenimiento.

¿Dónde encontrar las piezas de repuesto?

Llame a Whirlpool Corporation Connected Appliances al 1-866-333-4591 (EE. UU.) o a KitchenAid al 1-800-807-6777 (Canadá) para pedir piezas originales.

¿La campana tiene parada automática?

Algunos modelos pueden incluir una parada automática en caso de sobrecalentamiento. Consulte el manual para las funciones específicas de su aparato.

¿Cuál es la altura de instalación recomendada?

Generalmente, instale la campana a 60-75 cm (24-30 pulgadas) sobre la superficie de cocción para una eficiencia óptima y máxima seguridad.

¿Cómo contactar al soporte técnico?

En Estados Unidos, llame al 1-866-333-4591. En Canadá, llame al 1-800-807-6777. Tenga a mano el número de modelo y la fecha de compra.

MANUAL DE USUARIO UXB1200DYS JENN-AIR

SEGURIDAD DE LA CAMPANA DE ESTUFA.13

REQUISITOS DE INSTALACION 15

Herramientos y piezas 15

INSTRUCCIONES DE INSTALACION 15

Prepare el sistemas del soplador interno 15

Instalacion del motor del soplador de la campana de cocina 16

ASISTENCIA O SERVICIO TECNICO 18

En EE. UU. 18

En Canadá. 18

RANGE HOOD SAFETY

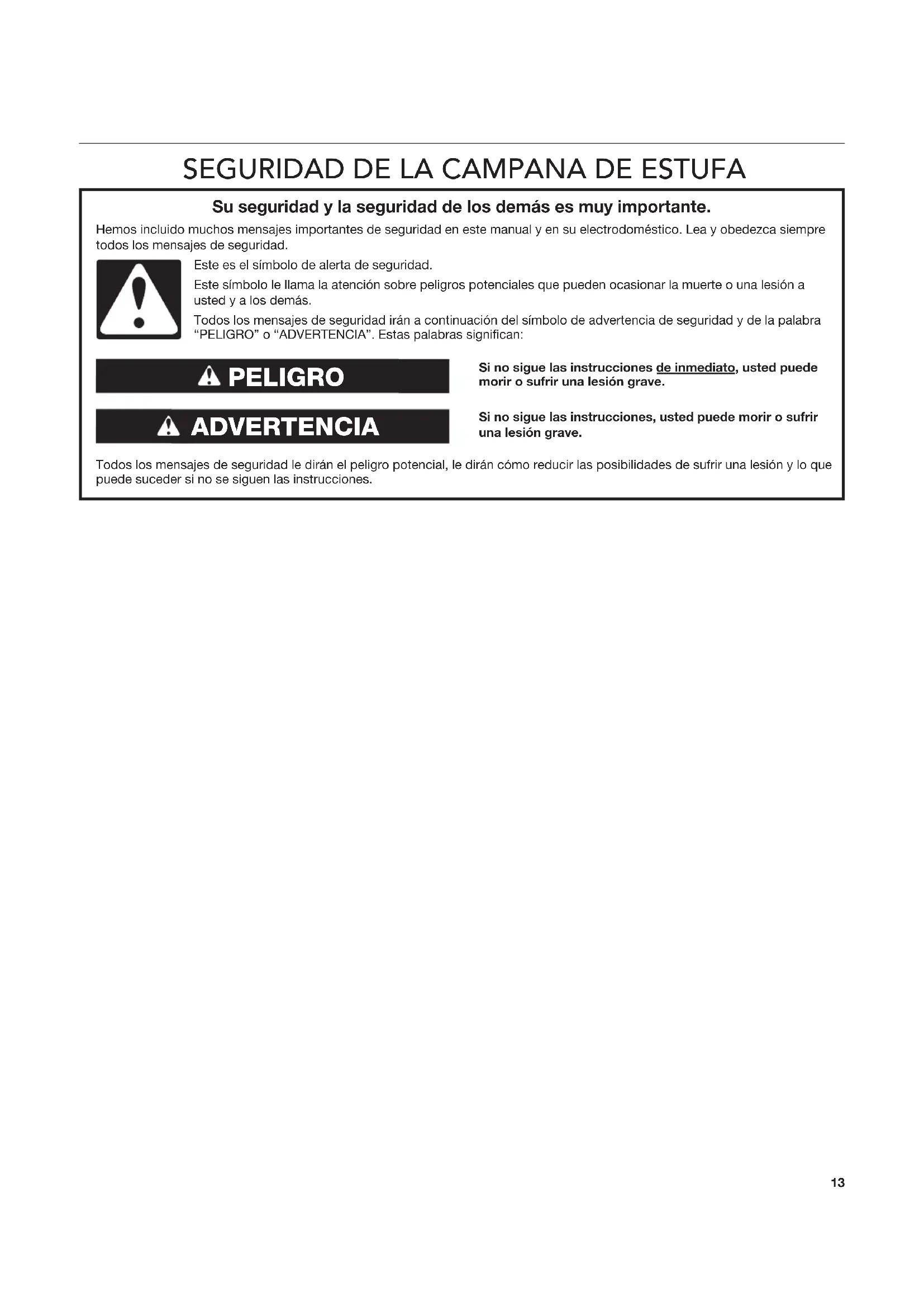

SEGURIDAD DE LA CAMPANA DE ESTUFA

Su seguidad y la seguidad de los demas es muy importante.

Hemos incluido manyos mensajes importantes de segurid en este manu y en su electrodomstico. Lea y obedzca siempe todos los mensajes de segurid.

Este es el symbolo de alerta de seguidad.

Este sibolo le llama la atencion sobre peligos potencias queuten ocasionar la muerte o una lesion austed y a los demas.

Todoos mensajes de seguridirán a continuacion delsymbolo de advertencia de segurdad y de la palabra "PELIGRO" o "ADVERTENCIA".Estaspalabras significan:

PELIGRO

ADVERTENCIA

Si no vigue las instrucciones de inmediato, usted能把 morir o sufrir una lesión grave.

Si no vigue las instrucciones,usted pueda morir o sufrir una lesión grave.

Todo los mensajes de seguidad le diran el peligro potencial, le diran como reduir las posibilidades de sufrir una lesion y lo que suele suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIOS, CHOQUE ELECTRICO O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

• Use esta unidad solo para lo que fue diseñada por el fabricante. Si Tiene preguntas,pongase en contacto con el fabricante.
• Antes de reparar o limpiar estaunidad, apague el suministro de energia en el panel de servicios, y bloquee los medios de desconexión del serviceo para evaporar que se enciende accidentallymente el suministro de energia. Cuando el medio de desconexión del serviceo no se pueda bloquear, sujete deforma segura un dispositivo de advertencia prominente, como una etiqueta, al panel de serviceo.
  El trabajo de instalación y cableado se debeleara cabo por una o máspersonas calificadas, en conformidad con todos loscygios yestandares aplicables, incluyendo construcciones clasificadas como resistentes al fuego.
• No opere ningún ventilador queonga un cable o enchufe dañado. Deshágase del ventilador o devuélvalo a un lugar de servicios autorizzato para que sea examinado y/o reparado.
  ■ Es necessario que haya suficiente aire para la adecuada combustion y ventilacion de gases a工程技术 (la chimenea) del equipo que consume combustible, para evaporar que occur un contrato. Siga la guia y los estandares de seguridad del fabricante del equipo de calefaction, como son aquellos publicados por National Fire Protection Association (NFPA) (Asociacion Nacional de proteccion contra incendios) y American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) (Sociedad estadounidense para ingenieros en calefaction, refrigeracion y acondicionamento de aire) y las autoridades de codigos locales.
  Cuando corte o taladre en una pared o techo; no Dane el cableado electrico nitherservicios publicos ocultos.
• Los ventiladores con conductos siempre deben dar calidad al aire hacía el exterior.

CUIDADO: Para usarse solamente en ventilacion general. No lo utilise para ventilar materiales y vapeores peligrosos o explosivos.

CUIDADO: Para reducir el riesgo de incendio y para ventilar el aire adecuadamente, asegúrese de dirigir el aire hacía el exterior - No ventile el aire de salute a espacios bajo de paredes o techos, desvanes, espacios angostos o garajes.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO. SOLO USE CONDUCTOS METÁLICOS.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR GRASA EN LA SUPERFICIE DE LA COCINA:

• Nunca deja las unidades sobre la superficie sin vigilancia cuando estén a altas temperatas. Los derrames por hervor causan salpicaduras grasosas y humeantes, las cuales��den inflamarse.Caliente los aceites lentamente y a temperatura bajo o media.
  Siempre encienda la campana cuando cocine con calor alto o cuando flambee alimentos (por exemple, crepas Suzette, cerezas Jubilee y flambeado de carne de res con pimiento).
• Limpie los ventiladores con fecuencia. No permita que se acumule la grasa en el ventilador o en el bajo.
  Use un時間 adecuado de sartén. Siempre use utensilios de coccción que Sean los adecuados para el時間 del elemento de la superficie.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES PERSONALES SI SE PRENDE FUEGO EN LA COCINA OCASIONADO POR GRASA, OBSERVE LO SIGUIENTEa:

REDUZCA LAS LLAMAS con una taps que encaje muy bien, una bandeja para galletas o una bandeja metalica, y bajo apague el quemador. TENGAA CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguuen de inmediato, EVACUE Y LLAME AL DEPARTAMENTO DE BOMBEROS.
NUNCA AGARRE UNA SARTÉN QUE ESTÉ EN LLAMAS - podría quemarse.
NO UTILICE AGUA, incluidos pánnos para vajilla o toallas mojadas - poderá ocurreir una explosión de vape violenta.
SOLO use un extinguider si:

• Sabe a ciencia cierta queiene un extinguidor类产品 ABC y ya sabe como utiliser.

• El incendio esLEE y se encuentra contenido en el lugar en donde se inició.

• Ha llamado al département de bomberos.

• Puede combatir el fuego siempre con su espalda hacía la salute.

^aBasado en "Consejos de seguridad para incendios en la cucina", publicado por NFPA (Asociación nacional de proteccion contra incendios).

ADVERTENCIA: A fin de reducir el riesgo de incendio o deCHOQUE ELECTRICO, no use este ventilador con ningún dispositivo semiconductor para el control de la velocidad.
- Este electrodométrico no ha sido Diseñado para ser Usedo por personas (incluidos niños) con capacité física, sensorial, o mental diferente o reducida, o con falta de experiencia y conocimiento, a menos que lo hagan bajo supervisión o siguiendo las instrucciones relativas al uso del aparato, a cargo de una persona responsable por su seguridad.

LEAYGUARDEESTASINSTRUCCIONES

REQUISITOS DE INSTALLACION

Herramientos y piezas

Reúna las herramrientas y las piezas necessarias antes de comenzar la instalación. Lea y siga las instrucciones provistas con在哪quiera de las herramrientas detalladas ahora.

Herramentas necessities

Destornillador Phillips

Piezas suministradas (modelos de 585 CFM)

Saque las piezas de los paquetes. Verifique que estén todas las piezas.

■Ensamblaje del solplador
Soporte de apoyo del motor
Gancho de resorte del motor
Dos tuercas de 6 x 1 mm
Cinco tornillos de 4,2 x 8 mm
Dos tornillos de 6× 16mm
Dos arandelas de fijacion de 6,4 x 11 mm
Adaptador de T-20 Torx

Piezas suministradas (modelos de 1170 CFM)

Saque las piezas de los paquetes. Verifique que estén todas las piezas.

■Ensamblaje del solplador
Soporte de apoyo del motor
Gancho de resorte del motor
Cinco tuercas de 6 x 1 mm
Cinco tornillos de 4,2 x 8 mm
Cinco tornillos de 6× 16 mm
Cinco arandelas de lijacion de 6,4 x 11 mm
Adaptador T-20 Torx

INSTRUCCIONES DE INSTALLACION

Prepare el sistemas del soplador interno

IMPORTANT: Realice los pasos 1 a 4 antes de montar la campana de estufa.

1. Quite los filtros para grasa de la campana de estufa. Vea la sección "Cuidado de la campana de estufa" del Manual de uso yIELDado.

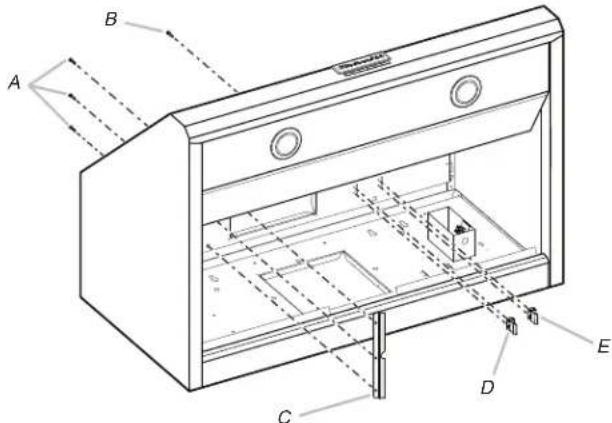

2. Instale el soporte del motor con tres tornillos de 4,2 × 8 ~mm . Atornille el soporte a la parte superior o trasera (ubicacion alternatively en algunos modelos), hacer el lado izquierdo de la campana de estufa.
3. Solo para los modelos KVWC956KSS y KVWC958KSS quite los 4 tornillos en la parte posterior de las lamparas infrarrojas. Quite los 2 tornillos laterales de la parte posterior de las lamparas infrarrojas. Retire la barra transversal (A) tirando en la direction del instalador (de bajo de la campana, sostenga la barra transversal con una mano para evaporar dañarla).

1. Instale el sujetador con resorte del motor con dos tornillos de 4,2 × 8 mm. Atomille el sujetador con resorte a la parte superior o trasera (ubicacion alternativa en algunos modelos) de la campana en la ubicacion adecua para el sistema de motor seleccionado. Deslice la pestaña de montaje del sujetador con resorte por la ranura del panel y fijiela con los tornillos. Use el juego interno de orificios de montaje del sistema de motor simple. Use el jeu externo de orificios de montaje del sistema de motor doble.

A. Tres tornillos de 4,2 × 8 ~mm para soporte de motor
B. Tornillos de 4,2 × 8 ~mm para sujetador con resorte de motor
C. Soporte de apoyo del motor
D. Sujetador con resorte para motor (ubicacion de ensamblaje de motor simple)
E. Sujetador con resorte para motor (ubicacion de ensamblaje de motor doble)

1. Instale tuercas de 6 mm a la parte superior o exterior trasera (ubicacion alternativa en algunos modelos) de la campana en la ubicacion adecuada para el sistema de motor seleccionado.

Serequireen dos tuercas de 6 mm para un systemad motor simple. Sujete las tuercas en las muescas cuadradas pequeñas ubicadas en los extremos izquierdo y derecho de la aperture del ducto de ventilacion cuadrado.

Se requieren cinco tuercas de 6 mm para un sistema de motor doble. Sujete las tuercas en las muescas cuadradas pequeñas, una ubicada en la parte delantera de la aperture del ducto de ventilacion cuadrado y las quatre restantes ubicadas en los extremos izquierdo y derecho de la aperture del ducto de ventilacion cuadrado.

A. Ubicaciones de tuerras de sujeccion (6 mm) para el ensamblaje de motor doble (cinco)
B. Ubicaciones de tuerras de sujeccion (6 mm) para el ensamblaje de motor simple (dos)
6. Monte la campana de cucina emploando las instrucciones de instalacion provistas con su Modelo.

Instalacion del motor del soplador de la campana de cocina

1. Instale el ensamblaje del motor del soplador de la campana bajo el escudete de la campana con la connexion de cableado para la izquierda para los sistemas con un motor simple y hacía la parte de arriba o delantera para los sistemas de motor doble.

Ensamblaje del motor del soplador simple

A. Conexión del cableado

Ensamblaje del motor del soplador doble

A. Conexión del cableado

1. Deslice la brida de la placac de montaje izquierda bajo el soporte de montaje del motor.

A. Soporte de montaje de motor
B. Brida izquierda de placar de montaje

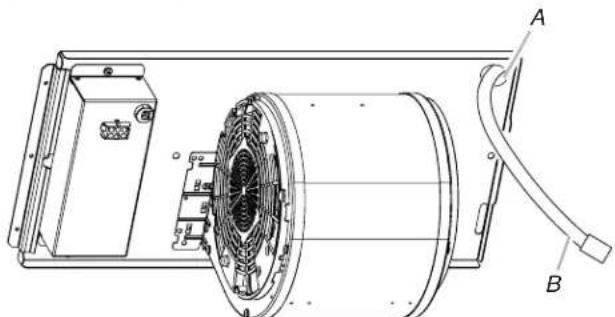

1. Pase los cables del suministro electrico y el conductor desde la campana a工程技术 del orificio en el extremo derecho de la placac de montaje del motor.

A. Orificio de placar de montaje del motor
B. Conector y cables de suministro electrico

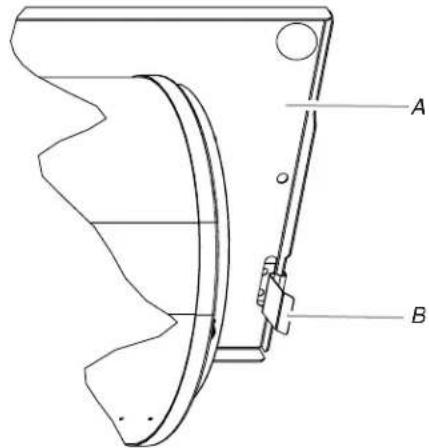

1. Empuje elgado Derecho de la placade montaje del motor
   hacia arriba y fijelo en la pestaña de resorte. NOTEA: La pestaña de resorte debe estar fuera de la ranura en la placade montaje.

A. Placa de montaje del motor B. Sujetador con resorte

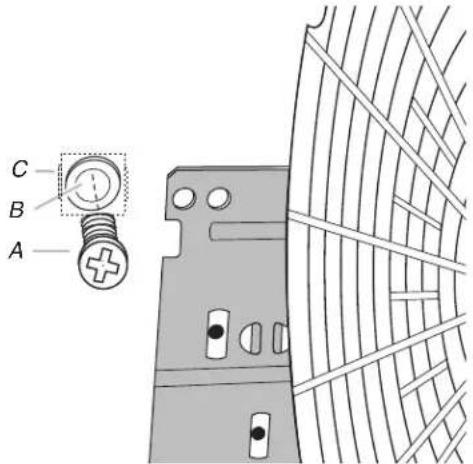

1. Alinee los orificios de montaje de la placal de montaje del motor con las tuercas de sujecion de montaje del motor e instale los tornillos de 6 x 16 mm, y arandelas de fijacion de 6,4 mm (dos para un motor simple y cinco para un motor doble).

A. Tornillo con arandela de fijacion B.Orificio de montaje en la placac de montaje de motor C.Tuerca de sujecion (6 mm)

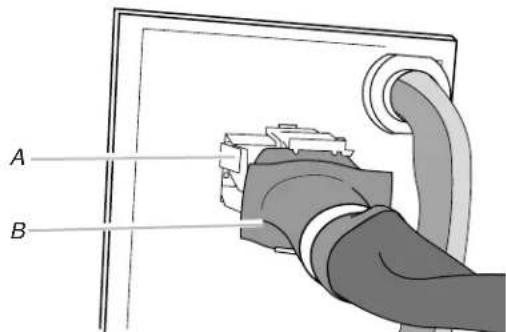

1. Fije el conductor de cable de energia de la campana al conductor en la caja de cableado.

A. Conector de caja de cableado
B. Conector de suministro de energia de la campana

1. Solo para los modelos KVWC956KSS y KVWC958KSS devuelva la barra transversal a su lugar original y reemplcase los tornillos laterales. Fije los 4 tornillos traseros para asegurar la barra transversal. Vuelva a conectar el arnes de la lampara. Colqueos los filtros.

ASISTENCIA O SERVICIO TECNICO

Cuando llame para Obtenertipso servicios,onga a mano la fecha de comprayel numerocomplete delmodeloyde la series de su electrodomestico.Esta informacion nos ayudara atender mejor su solicitud.

Si necessities piezas de repuestos

Si necesita pedir piezas de repuesto, recomendamos que use unicamente piezas asignadas de fabrica. Las piezas asignadas de fabrica encajaran bien y configurarán bien ya que estan confecionadas con la misma precision雇people en la fabricacion de cada electrodomestico nuevo. Para encontrar piezas de repuestos asignadas de fabrica en su localidad, llamedos o llama al centro de servicios专业技术e designado más cercano a su localidad.

En EE. UU.

Llame al Centro para la eXperiencia del cliente de KitchenAid sin costo algo nalu al: 1-800-422-1230, o visite nthesto situio web en www.kitchenaid.com.

Nuestros consultores ofrecen ayud con:

• Programación de servicios. Los先进技术 de servicios designados de KitchenAid están capacidades para cumplir con la garantía del producto y proveer servicios una vez que la garantía caduque en在哪quier lugar de los Estados Unidos.
• Characteristicas y especificationes de vuea linea completa de electrodomesticos.
  ■Referencias a distribuidores locales de electrodomesticos KitchenAid.
  Información sobre la instalación.
  Procedimientos de uso y mantenimiento.
  Venta de accesos y repuestos.
  ■Asistencia al cliente especializada (idioma español, deficiencias de audicion, visión limitada, etc.).

Para Obtener más asistencia:

Si necesita asistencia adicular,可以更好crire a KitchenAid con sus preguntas o dudas a:

Incluya en su correspondencia un número de téléphone en el que se le pueda localizar durante el día.

En Canadá

Llame al Centro para la eXperiencia del cliente de KitchenAid sin costo algo nulo al: 1800807-6777 o visite nuestro situo web en www.kitchenaid.com.

Nuestros consultores ofrecen ayud con:

• Programación de servicios. Los先进技术 de servicios designados para electródométricos KitchenAid STLan capacitados para裱ir con la garantía del producto y proveer servicios una vez que la garantía caduque en cualquier lugar de Canadá.
• Characteristicas y specifications de nuestra linea completa de electrodomesticos.
  ■Referencias a distribuidores locales de electrodomesticos KitchenAid.
  Procedimientos de uso y mantenimiento.
  Venta de accesorios y repuestos.

Para Obtener mas asistencia:

Si necesita asistencia adicular,可以更好匿ir a KitchenAid con sus preguntas o dudas a:

Incluya en su correspondencia un número de téléphone en el que se le pueda localizar durante el día.
