MANUAL DE USUARIO JBWFNR18RX JENN-AIR

1 SEGURIDAD DE LA CAVA DE

VINO.... 37

Seguridad de la cava de vino...... 37

Cambio del módulo LED.... 39

Cuidado durante las vacaciones y

las mudanzas 39

Cajones y estantes de la cava de vino 39

REQUISITOS DE INSTALACIÓN ..... 40

Herramientas y piezas 40

Dimensiones del producto 40

Medidas de oscilación de las

puertas.... 41

Requisitos de ubicación 41

Requisitos eléctricos 42

PREPARACIÓN DE LA

INSTALACIÓN...... 43

Cómo desembalar la cava de vino .... 43

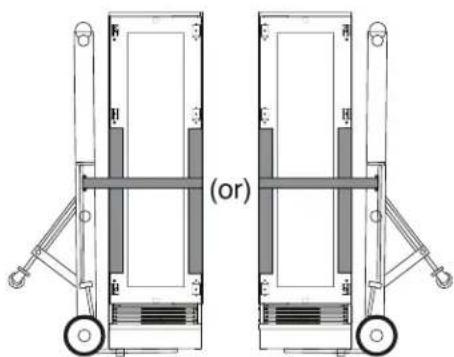

Trasladar la cava de vino a su lugar

definitivo 43

Conexión al suministro eléctrico..... 44

Nivelación 44

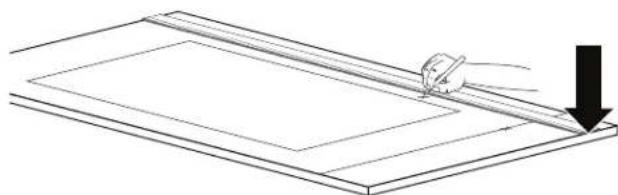

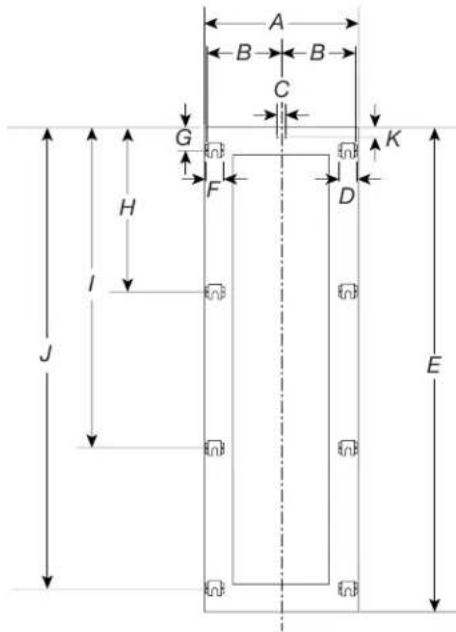

Preparación de paneles de madera a

medida 45

INSTRUCCIONES DE

INSTALACIÓN...... 46

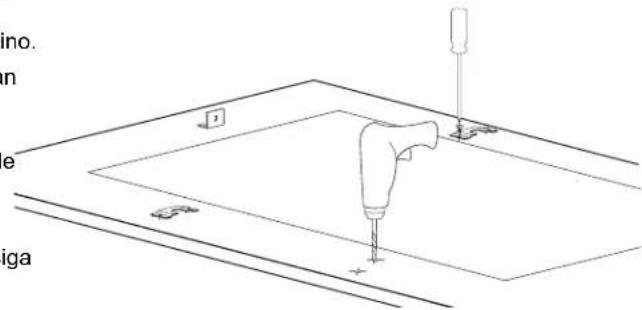

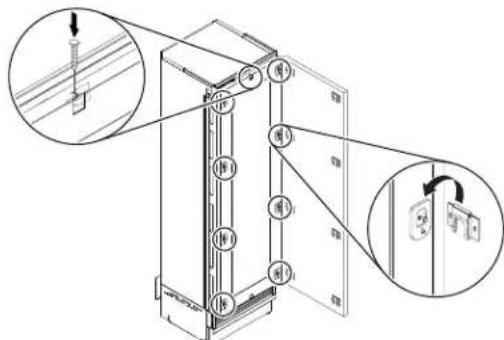

Instalación del panel a medida...... 46

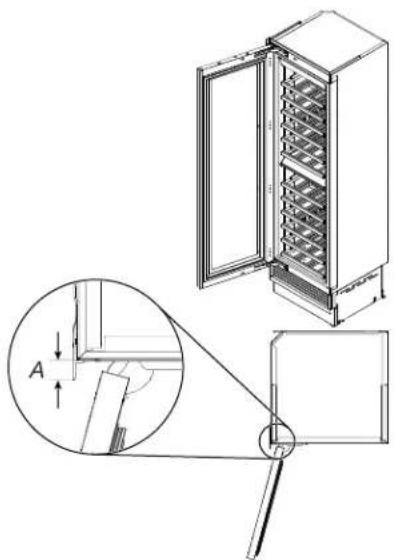

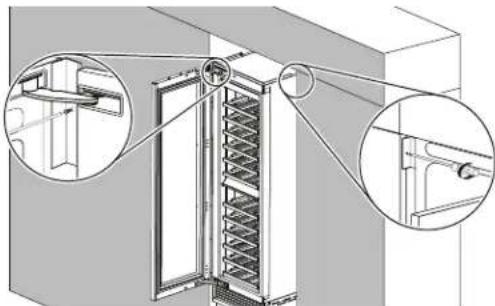

Instalación de una sola unidad...... 47

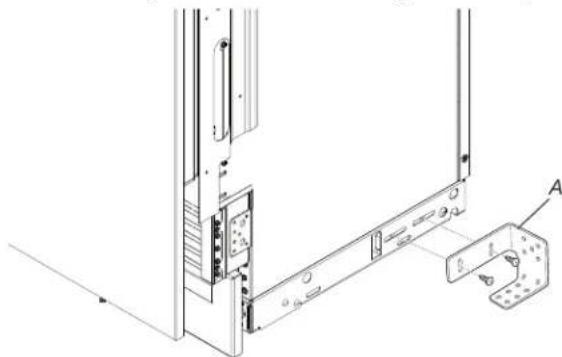

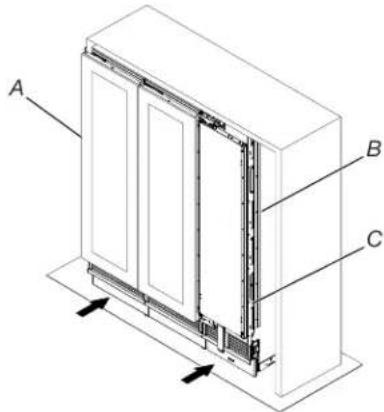

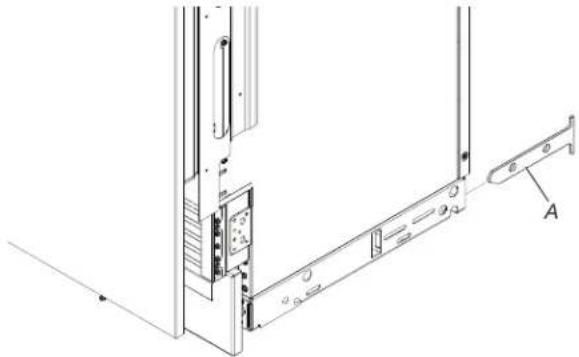

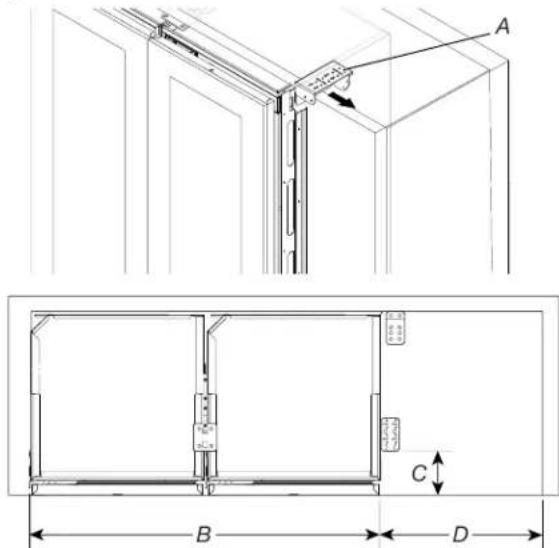

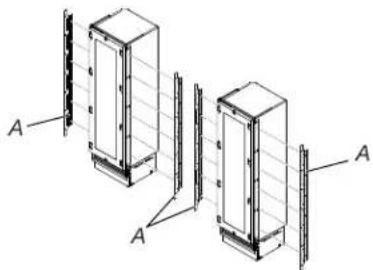

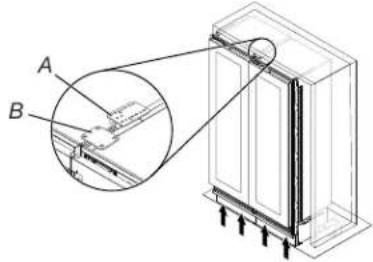

Instalación de varias unidades...... 48

CARACTERÍSTICAS DE LA CAVA DE

VINO.... 51

Cómo usar su cava de vino 51

WINE CELLAR SAFETY

SEGURIDAD DE LA CAVA DE VINO

Su seguridad y la de los demás son muy importantes.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a us y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Usted puede morir o sufrir una lesión grave si no sigue de inmediato las instrucciones.

Si no sigue las instrucciones, puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones al utilizar su cava de vino, siga estas precauciones básicas:

■ Conecte a un tomacorriente con conexión a tierra de 3 terminales.
■ No quite el terminal de conexión a tierra.
■ No use un adaptador.
■ No utilice un cable de extensión.
■ Conecte solamente al suministro de agua potable.
■ Desconecte el suministro eléctrico antes de realizar el servicio.
■ Vuelva a colocar todas las piezas y paneles antes de ponerlo a funcionar.
■ Quite las puertas de su antigua cava de vino.
■ Utilice un limpiador no inflamable.
No almacene ni use gasolina, líquidos inflamables ni gas cerca de este o de cualquier otro electrodoméstico. Los vapores pueden provocar incendios o explosiones.
■ No guarde en esta cava de vino sustancias explosivas, como latas en aerosol con propelente inflamable.
■ No utilice ni coloque dispositivos eléctricos dentro de los compartimentos de la cava de vino si no son del tipo autorizado expresamente por el fabricante.
■ Utilice dos o más personas para mover e instalar la caja de vino.
■ Cuando ubique el electrodoméstico, cerciórese de que el cable no quede atrapado o esté dañado.

Este electrodoméstico no se diseñó para ser usado por personas (incluidos niños) con capacidad física, sensorial o mental reducida, o con falta de experiencia y conocimiento, a menos que una persona responsable de su seguridad les brinde supervisión o instrucciones relativas para su uso.
■ Los niños deben estar bajo supervisión para garantizar que no jueguen con el electrodoméstico.
Para evitar el riesgo de que los niños queden atrapados y se asfixien, no permita que jueguen o se escondan dentro de la cava de vino.
■ Si se ha dañado el cable de suministro eléctrico, deberá ser reemplazado por el fabricante, por el agente de servicio del fabricante o por una persona con calificación similar.
■ Mantenga las aberturas de ventilación, en el gabinete del electrodoméstico o en la estructura integrada, libres de obstrucciones.
No use dispositivos mecánicos ni otros medios para acelerar el proceso de descongelación, sino solo los recomendados por el fabricante.
■ No dañe el circuito de refrigerante.
■ No ubique varios enchufes portátiles o suministros eléctricos portátiles en la parte trasera del electrodoméstico.
■ Para evitar riesgos debido a inestabilidad del electrodoméstico, lo debe fijar de acuerdo con las pautas mencionadas en las instrucciones de instalación.

CONSERVE ESTAS INSTRUCCIONES

Cómo deshacerse de su antigua cava de vino IMPORTANTE:

ADVERTENCIA

Peligro de asfixia

Quite las puertas o la tapa de su electrodoméstico No seguir esta instrucción puede ocasionar la mue daño al cerebro.

viejo

■ Debido a que el aire circula entre ambas secciones, cualquier olor que se forme en una sección pasará a la otra. Debe limpiar cuidadosamente todas las secciones para eliminar olores. Para evitar la transferencia de olores y la deshidratación de los alimentos, envuélvalos o tápelos herméticamente.
Para los modelos de acero inoxidable, este tipo de acero es resistente a la corrosión y no a prueba de ella. Para ayudar a evitar la corrosión del acero inoxidable, mantenga las superficies limpias, siguiendo las instrucciones de limpieza se que figuran a continuación.

Para limpiar su cava de vino:

1. Desenchufe la cava de vino o desconecte el suministro eléctrico.

2. Saque todas las rejillas de la cava de vino.

3. Lave a mano, aclare y seque bien las piezas desmontables y las superficies interiores. Use una esponja limpia o un paño lan suave y agua tibia con detergente suave.

■ Utilice siempre el paño y la esponja en la dirección del acabado satinado del acero.
■ No ponga las piezas de vidrio frío en contacto con agua caliente.
■ No lave ninguna pieza de la cava de vino en un lavavajillas, ya que esto podría dañar o deformar irreparablemente las piezas.
■ No use productos de limpieza abrasivos o fuertes, como aerosoles para ventanas, productos de limpieza para pulir, líquidos inflamables, ácido muriático, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados de petróleo en las superficies exteriores (puertas y gabinete), partes de plástico, revestimientos interiores o de la puerta, o las juntas. No use toallas de papel, estropajos para fregar ni otros utensilios de limpieza abrasivos. Pueden rayar o dañar los materiales.
Para ayudar a eliminar olores, puede lavar las paredes interiores con una mezcla de agua tibia y bicarbonato de sodio (2 cucharadas en un cuarto de galón [26 g en 0,95 de agua).

1. Limpie las superficies exteriores.

2. Vuelva a colocar las rejillas.

Metal pintado: Limpie el exterior de metal pintado con un paño (una esponja limpia y suave, y agua tibia con detergente suave. Enjuague las superficies con agua tibia limpia y séquelas inmediatamente para evitar manchas de agua.

Acero inoxidable: Lave las superficies de acero inoxidable con un paño o una esponja limpia y suave, y agua tibia con deterger suave. Enjuague las superficies con agua tibia limpia y séquelas inmediatamente para evitar manchas de agua.

NOTA: Cuando limpie el acero inoxidable, siempre hágalo en la dirección de la veta para evitar rayones.

IMPORTANTE: El riesgo de que los niños queden atrapados o asfixien no es un problema del pasado. Las cavas de vino tirac o abandonadas son un peligro, aunque sea "por unos pocos P días". Si está por deshacerse de su cava de vino antigua, siga instrucciones que aparecen a continuación para prevenir accidentes.

Antes de desechar su antigua cava de vino:

■ Retire las puertas.
■ Deje los estantes en su lugar, para que los niños no puedan meterse adentro con facilidad.

Información importante sobre el desecho de refrigerantes:

Deseche la cava de vino según los reglamentos federales y locales. Los refrigerantes deberán ser evacuados por un técnico certificado en refrigeración por EPA según los procedimientos establecidos.

Peligro de explosión

Riesgo de incendio o explosión.

Refrigerante inflamable utilizado.

No use dispositivos mecánicos para descongelar el refrigerador.

No perfore la tubería del refrigerante.

Limpie la cava de vino una vez al mes para evitar la acumulación de olores. Limpie los derrames inmediatamente.

Limpieza de rejilla de ventilación, filtro y condensador

ADVERTENCIA

Peligro de explosión

Riesgo de incendio o explosión a causa de la perforación de la tubería del refrigerante

Siga con cuidado las instrucciones de manipulación

Refrigerante inflamable utilizado.

Para que la unidad funcione correctamente, la rejilla de ventilación, el filtro y el condensador deben limpiarse periódicamente.
■ Limpie la cava de vino una vez cada seis meses. Se proporciona un recordatorio para esta limpieza periódica por medio de alertas sonoras y una notificación que se muestra en la pantalla.
■ El condensador se encuentra detrás de la rejilla de ventilación frontal inferior o superior, según el modelo.
Para limpiarlo, use un aspirador con un accesorio de cepillo suave a la máxima potencia, barriéndola a lo largo de las ranuras de ventilación.
En caso de que se acumule mucho polvo, se puede quitar la rejilla de ventilación para permitir una limpieza más completa del filtro.
■ Después de limpiar el condensador, toque el icono RESET (REINICIAR) para reactivar la señal de advertencia en 6 meses.

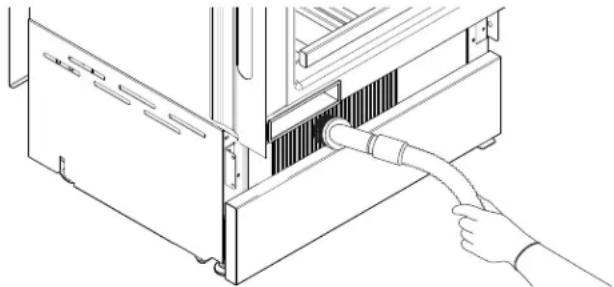

Para limpiar el condensador en los modelos Classic, Brilliance e integrado, siga las instrucciones:

1. Desenchufe la cava de vino o desconecte el suministro eléctrico.
2. Espere 30 minutos hasta que el condensador se enfríe a temperatura ambiente.
3. Retire la rejilla extraíble debajo de la puerta.

1. Use un aspirador con un cepillo suave para limpiar la rejilla, las zonas abiertas detrás de la rejilla y la superficie frontal del condensador.

1. Vuelva a colocar la rejilla cuando termine.
2. Enchufe la cava de vino o reconecte el suministro eléctrico.

NOTA: Si no puede limpiar el condensador, llame para pedir servicio técnico.

Cambio del módulo LED

IMPORTANTE: Las luces del compartimento de la cava de vino usan tecnología LED.

Si el módulo LED no enciende cuando abre la puerta de la cava de vino, llame para solicitar ayuda o servicio técnico. Para acceder a la información de contacto, consulte la "Guía de inicio rápido".

Cuidado durante las vacaciones y las mudanzas

Cuidados en periodo de vacaciones

Si decide apagar la cava de vino antes de irse, siga estos pasos

1. Retire todas las botellas de vino de la cava de vino.
2. Desenchufe la cava de vino.
3. Limpie la cava de vino.
4. Pegue con cinta adhesiva un taco de goma o madera en la parte superior de la puerta para abrirla lo suficiente para que entre el aire. Esto evita que se acumulen olores y moho.

Cuidados en caso de mudanza

Si va a trasladar la cava de vino a una casa nueva, siga estos pasos para prepararla para la mudança.

1. Retire todas las botellas de vino de la cava de vino.
2. Desenchufe la cava de vino.
3. Limpie, enjuague y seque meticulosamente.
4. Retire todas las piezas desmontables, envuélvalas bien y asegúrelas con cinta adhesiva para que no se sacudan durante la mudança.
5. Pegue la puerta cerrada y el cable de alimentación a la cava de vino con cinta adhesiva.

Cuando llegue a su casa nueva, ponga todo de nuevo en su sitio y consulte las "Instrucciones de instalación".

Cajones y estantes de la cava de vino

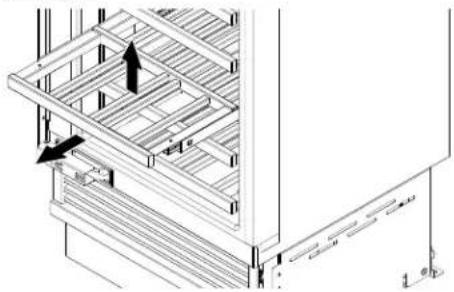

Estante de la cava de vino

Para quitar un estante:

1. Retire las botellas de vino del estante.

2. Abra el estante en toda su extensión.

3. Inclínelo hacia arriba hasta que las ruedas estén libres de su dimensiones del producto asiento y extráigalo.

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

IMPORTANTE:

■ Instalador: Déjele las Instrucciones de instalación al propietario.
■ Propietario: Guarde las Instrucciones de instalación para futuras consultas. Guarde estas Instrucciones de instalación para tenerlas a disposición del inspector de electricidad local.

Herramientas necesarias:

Reúna las herramientas y las piezas necesarias antes de comenzar la instalación.

Lea y siga las instrucciones provistas con cualquiera de las herramientas detalladas aquí.

■ Destornillador Phillips
■ Taladro para madera
■ Broca de 1/8" (2,5 mm) para madera
■ Broca de 5/16" (8 mm) para pared
■ Broca de 3/8" (10 mm) para pared

■ Llave de 11/16" (17 mm)

■ Llave de 3/4" (19 mm)

■ Adaptador de 1/2" (13 mm) para ajustar las patas de nivelación traseras

■ Llave Allen de 2,5 mm para instalar manijas

Piezas suministradas:

■ Kit de limpieza
■ Kit antivuelco
■ Kit de montaje de panel superpuesto

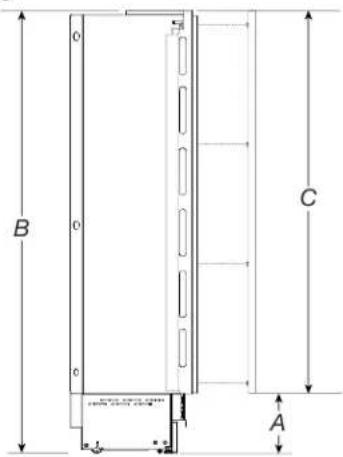

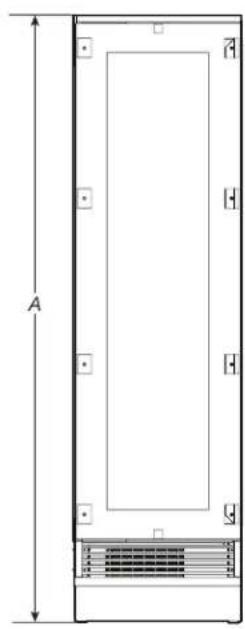

A. Ancho del cuerpo del electrodoméstico Modelo de 18": 17 1/8" (435 mm) y Modelo de 24": 23" (585 mm)
B. 22" (560 mm)
C. 24" (610 mm)
D. Ancho del electrodoméstico con soportes de montaje instalados (ancho efectivo) Modelo de 18": 177/8" (455 mm) y Modelo de 24": 237/8" (608 mm)

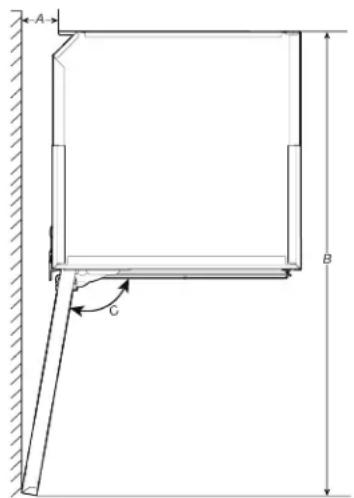

Medidas de oscilación de las puertas

La ubicación debe permitir que la puerta se abra un mínimo de 90°. Deje un espacio mínimo de 1/4" (15 mm) entre el lateral d cava de vino y una esquina de la pared.

NOTA: Es posible que necesite más espacio libre si utiliza paneles superpuestos de madera, manijas a medida o manijas alargadas.

A B C

A. Distancia mínima desde la pared (lado de bisagra) Modelo de 18": 3 ^1/4 " (82 mm) y Modelo de 24": 4 ^1/4 " (108 mm)
B. Espacio libre para abrir la puerta Modelo de 18": 40 ^3/4 " (1036 mm) y Modelo de 24": 46 ^3/4 " (1187 mm)
C. 105^

Requisitos de ubicación

ADVERTENCIA

Peligro de explosión

Mantenga los materiales y vapores inflamables, como la gasolina, alejados del electrodoméstico.

Use un limpiador no inflamable.

No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.

IMPORTANTE: Esta cava de vino fue diseñada únicamente para uso doméstico en interiores.

Esta cava de vino se ha diseñado para uso en un entorno doméstico y aplicaciones similares como las siguientes:

• Áreas de cocina para el personal en tiendas, oficinas y otros ambientes de trabajo.
  ■ En granjas y por clientes de hoteles, moteles y otros ambientes de tipo residencial.
  ■ Ambientes tipo casa de huéspedes.
  ■ Servicios de comida y otros negocios no minoristas.

NOTAs:

Para que la cava de vino quede al ras con la parte frontal de los gabinetes de la base, retire los zócalos o molduras de la parte posterior de la abertura. Consulte "Dimensiones del producto" y, más adelante en esta sección, "Dimensiones de abertura".
■ No se recomienda instalar la cava de vino cerca de un horno, radiador u otra fuente de calor.
No instale en un lugar donde la temperatura pueda descender a menos de 55 °F (13 °C). Para un rendimiento óptimo, no instale la cava de vino detrás de la puerta de un armario ni bloquee la rejilla de la base.
■ Servicios de comida y otros negocios no minoristas.

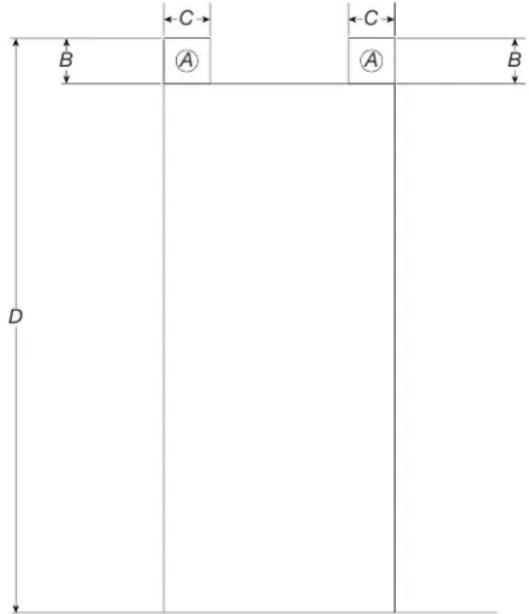

Unidad individual - Dimensiones de abertura

C B A C A B D

A. Zona que debe dejarse libre para instalar los soportes antivuelco
B. 3^1/2 " (82 mm)
C. Zona que debe dejarse libre para los soportes antivuelco 5" (127 mm)
D. Altura del recorte 84" (2134 mm)

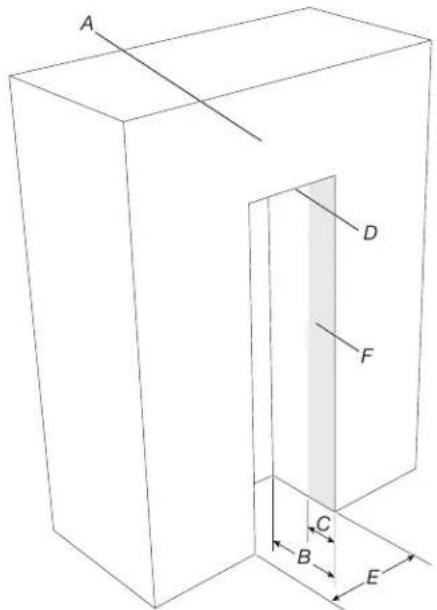

A D F C B E

A. Plafón
B. 25" (635 mm)
C. 8" (203 mm)
D. 14" (356 mm) Retorno de mobiliario superior
E. Ancho de la cava de vino 18" (457 mm) o 24" (610 mm)
F. Espacio de retorno del mueble

La zona por encima de la cava de vino debe estar despejada fijar los soportes antivuelco e identificar la ubicación de los montantes dentro de esta zona A. La separación mínima entre paneles y la cavidad debe ser de 1/16" (1 mm).

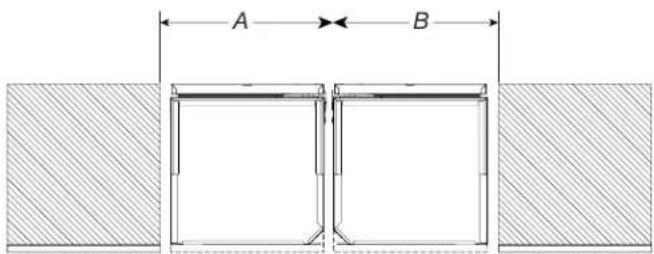

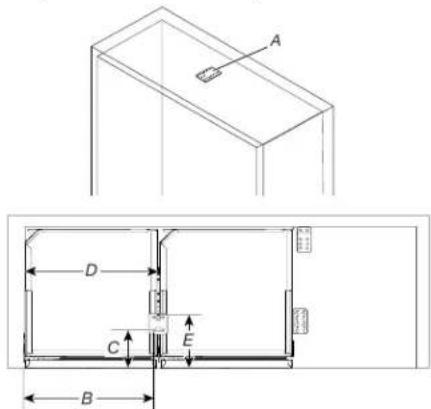

Unidad múltiple - Dimensiones de abertura

A B

ESPACIADO CORRECTO ENTRE LOS ELECTRODOMÉSTICOS MOSTRADOS MÁS ADELANTE EN ESTE MANUAL.

	A
B		18" 24"
	18"	36" (914 mm)	42" (1067 mm)
	24"	42" (1067 mm)	48" (1220 mm)

Si la cava de vino A es de 18" (457 mm) y la cava de vino B es de 24" (610 mm), el ancho de abertura requerido será de 18"+24" = 42" (457 mm + 610 mm = 1067 mm).

Requisitos eléctricos

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

Antes de mover la cava de vino a su ubicación final, es importan asegurarse de tener la conexión eléctrica adecuada.

Si se dañó el cable de suministro, deberá reemplazarse por el fabricante, por el agente de servicio del fabricante o por una persona con calificación similar. No use un cable que presente grietas o daño por desgaste a lo largo, en el enchufe o en la pu del conector.

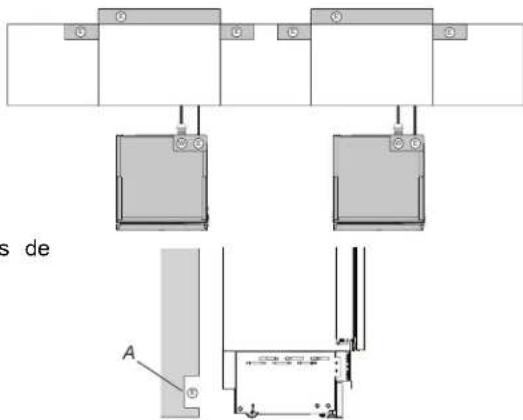

Método de conexión a tierra recomendado

Se requiere un suministro eléctrico de 110 V-120 V, 60 Hz CA solamente, 15 A con fusible y conexión a tierra. Utilice un disyuntor dedicado de 15 A de fácil acceso, para que pueda apagarse rápidamente antes de la instalación o durante el mantenimiento. Las conexiones eléctricas ubicadas directamente detrás de la cava de vino deben estar empotradas.

NOTA: Antes de realizar cualquier tipo de instalación o de limpieza, o de quitar un foco, ponga la cava de vino en OFF (APAG.). Dependiendo del modelo, gire el control de la cava de vino hacia la palabra OFF (APAG.) o presione la flecha hacia abajo de la cava de vino hasta que aparezca un guion (−) en la pantalla de la cava de vino, como se muestra. Desconecte la cav de vino de la fuente de suministro eléctrico. Cuando haya terminado, vuelva a conectar la cava de vino al suministro de energía y a poner los controles de temperatura en el ajuste deseado. Consulte la "Guía de inicio rápido".

s de A

A. Conexión eléctrica

PREPARACIÓN DE LA INSTALACIÓN

Cómo desembalar la cava de vino

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones la espalda o de otro tipo.

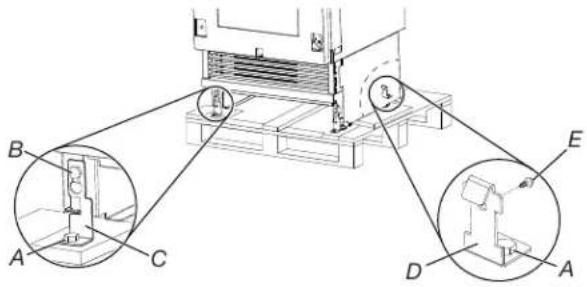

Cómo retirar el material de embalaje

Deshágase de todos los materiales de embalaje o recíclelos. No use instrumentos afilados, alcohol isopropílico, líquidos inflamables ni limpiadores abrasivos para eliminar los restos de cinta o de adhesivo. Esos productos pueden dañar la superficie de su cava de vino. Para más información, consulte "Seguridad de la cava de vino".

La cava de vino se fija a la base del embalaje con cuatro pernos Siga los siguientes pasos para liberar la cava de vino de la base.

D. Soportes de fijación traseros

B. Tornillo de ajuste

E. Tornillo

C. Soportes de fijación frontales

1. Desenrosque los cuatro pernos (A) utilizando una llave de 3/4" (19 mm).
2. Para liberar el soporte de fijación delantero (C), afloje el perno de ajuste de la rueda trasera (B) utilizando una llave de 13 mm (1/2"). Evite forzar este perno de una manera u otra en sus puntos de tope para evitar dañar el sistema de nivelación trasero. Asegúrese de que las patas niveladoras delanteras estén retraídas, de modo que las cuatro ruedas puedan entrar en contacto con el suelo para maniobrar con mayor facilidad.
3. Retire los tornillos (E) para soltar el soporte de fijación (D).
4. Retire los soportes de fijación (C) y (D).
5. Retire la cava de vino y colóquela en el suelo con una carretilla de mano adecuada de la parte posterior de la unidad.
6. Ajuste los rodillos traseros hacia abajo [en el sentido de las agujas del reloj en la varilla de nivelación (B)] hasta que hagan contacto con el suelo y eleve la parte trasera de la cava de vino lo suficiente como para que ruede libremente.
7. Desenrosque el perno de ajuste de la rueda trasera (B) para liberar el soporte de fijación (C) utilizando una llave de 3/4" (19 mm).

Cuando mueva su cava de vino tenga en cuenta lo siguiente

en ■ El electrodoméstico debe transportarse siempre en posición vertical. Si esto no es posible, debe colocarse en posición horizontal, apoyado sobre la parte trasera.

IMPORTANTE:

• Si se transporta boca arriba, la unidad debe colocarse en posición vertical durante un mínimo de 24 horas antes de enchufarla y encenderla para permitir que los aceites lubricantes vuelvan a los compresores.
  La cava de vino es pesada. Cuando mueva la cava de vino para la limpieza o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en él. Al mover la cava de vino, siempre tire en línea recta hacia afuera. No menee la cava de vino de lado a lado ni la haç "caminar" cuando la trate de mover ya que podría dañar el suelo.
• Las cuatro patas niveladoras deberán hacer contacto con el suelo para soportar y estabilizar el peso total de la cava de vino.

Limpieza antes del uso

Una vez que haya quitado todos los materiales de embalaje, limpie el interior de su cava de vino antes de usarla. Consulte la sección "Limpieza" de este manual.

Trasladar la cava de vino a su luga definitivo

ADVERTENCIA

Peligro de vuelco

La cava de vino pesa mucho en la parte superior y se inclina fácilmente cuando no está completamente instalada.

Mantenga las puertas cerradas con cinta adhesiva hasta que la cava de vino esté completamente instalada. Utilice dos o más personas para mover e instalar la caja de vino.

No seguir esta instrucción puede ocasionar la muerte o lesiones graves.

Cuando mueva su cava de vino tenga en cuent siguiente:

Descenrolle el cable eléctrico y conéctelo directamente al tomacorriente.

Asegúrese de que la cava de vino esté en modo de espera y que todas las luces estén apagadas; si es necesario, presione al botón de encendido para apagar la cava de vino.

Nivelación

La cava de vino es pesada. Cuando mueva la cava de vina para la limpieza o para darle servicio, cerciórese de cubrir el piso con cartón o madera para evitar daños en él. Al mover cava de vino, siempre tire en línea recta hacia afuera. No menee la cava de vino de lado a lado ni la haga "camina" cuando la trate de mover ya que podría dañar el suelo.

IMPORTANTE: Las cuatro patas niveladoras deberán hacer contacto con el suelo para soportar y estabilizar el peso to de la cava de vino.

1. Coloque una plataforma rodante para electrodomésticos debajo del lado de la cava de vino, tal como se muest Coloque los esquineros del material de embalaje sobre l embellecedores según corresponda. Apriete lentamente la correa.

1. Traslade la cava de vino a la estructura de instalación.

Conexión al suministro eléctrico

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de 3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la muerte, un incendio o un choque eléctrico.

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en la espalda o de otro tipo.

IMPORTANTE: Las cuatro patas niveladoras deberán hacer contacto con el suelo para soportar y estabilizar el peso total de cava de vino. Los rodillos son para mover la cava de vino, no pa un soporte permanente.

Después de trasladar la cava de vino a su ubicación definitiva:

1. Retire la rejilla inferior.

2. Utilice un destornillador de 11/16" (17 mm) para girar los pernos de nivelación en sentido horario o antihorario para ajustar las patas al suelo como se muestra. Los rodillos deber estar fuera del suelo.

A B A B

A. Patas niveladoras

B. Pernos de ajuste

1. Ajuste las patas niveladoras para nivelar y alinear la cava de vino de izquierda a derecha y de adelante a atrás, de forma que la cava esté nivelada y alineada con los gabinetes.

2. Continúe ajustando las patas niveladoras hasta que la parte superior de la cava de vino entre en contacto con la parte inferior del plafón sólido o la parte inferior de los tableros antivuelco, si es que se usan.

3. Vuelva a instalar la rejilla inferior.

IMPORTANTE: Ajuste en pequeños incrementos para evitar dañar el remate del gabinete y causar problemas con el alineamiento de la puerta o el ajuste de la rejilla superior.

Preparación de paneles de madera Policiones de orificios de los soportes de montaje: medida

Dimensiones

B C A

A. 4" (100 mm) mínimo
B. 83 12 " (2120 mm) + 1" (25 mm)
C. 75 7/8" (1929 mm) mínimo y3/49 (2027 mm) máximo

A E D D C B

A. 17 ^3/4 " (451 mm) para el modelo de 18 ^9/8 " (2604 mm) para el modelo de 24"
B. 6^13/16 " (173 mm) para el modelo de 18^13/16 "2(326 mm) para el modelo de 24"
C. 62" (1575 mm)
D. 5 ^1/2 " (139 mm)
E. 77/8" (200 mm)

A. 17 ^3/4 " (451 mm) para el modelo de 18" y ^25 " (604 mm) para el modelo de 24"
B. 77/8" (200 mm) para el modelo de 18" y 79" (275 mm) para el modelo de 24"
C. 1/4" (6,4 mm) desde el centro en ambos lados (1/2" [12,7 mm] en total)

D. 13/8" (34 mm)
E. 75 78 " (1929 mm) mínimo y 79 34 " (2027 mm) máximo
F. 1 ^3 /8" (34 mm)
G. 6 ^1/2 " (165 mm)
H. 27 1/4" (690,5 mm)
1. 50" (1271,5 mm)
J. 70 ^3/4 " (1797 mm)
K. 4^3/_8 " (112 mm)

El grosor de los paneles puede oscilar entre 3/4" (19 mm) y 1 ^1/8 " (28 mm).

IMPORTANTE: Los paneles de madera a medida deben tener un mínimo de 3/4" (19 mm) en todas las ubicaciones de la tornillería.

El peso máximo permitido del panel de la puerta es de 34 kg (75 lb).

Exceder estos pesos podría anular su garantía por cualquier problema de servicio que pueda atribuirse al sobrepeso de los paneles.

El mecanismo de bisagra de la cava de vino se considera "Zero-clearance". El ancho de puerta especificado a continuación supone que se está utilizando la anchura mínima de nicho y que se desea un hueco de 1/8" (3,5 mm) alrededor de los paneles. Ajuste las dimensiones de sus paneles según sus propios criterios de diseño teniendo en cuenta la anchura de su nicho y su revelado. La distancia mínima no debe ser inferior a 1/16" (1,5 mm).

INSTRUCCIONES DE INSTALACIÓN

Instalación del panel a medida

Peligro de pellizco

PRECAUCIÓN: La instalación de paneles de puerta con menos de 3/8" (905 mm) entre el panel de la puerta y el gabinete adyacente aumenta el riesgo de posibles pellizdos.

Las dimensiones de los paneles se indican en la tabla y los dibujos de las páginas siguientes.

De acuerdo con los requisitos de alineación con otras estructuras de la cocina, el panel de la puerta puede ser más alto que el borde superior y el borde inferior de la puerta de la cava de vino.

Los paneles deben montarse con soportes especiales que se fijan a los dispositivos ajustables previstos en la puerta con soportes que anclan y ajustan la dirección vertical del panel.

Los soportes y tornillos de fijación se suministran con la cava de vino y deben aplicarse al panel tal y como se indica.

Siga las instrucciones:

Para preparar los paneles para montarlos en la cava de vino, siga estos pasos, trabajando en la parte posterior del panel.

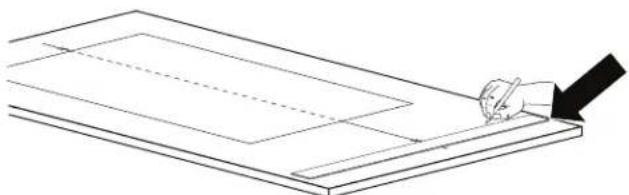

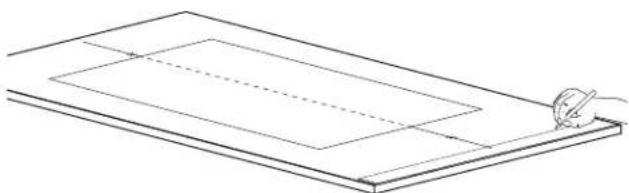

Panel de la puerta

Utilice las dimensiones indicadas en la sección "Posiciones de orificios" de la página TBD para los pasos siguientes.

■ Trace una línea central vertical en el panel de arriba a ab

■ Empezando por el borde inferior del panel, marque la posición de los soportes.

■ Marque el orificio exterior y después el interior.

Coloque los soportes en cada juego de marcas para asegurarse de que están alineados, si opta por taladrar pequeños orificios piloto para los tornillos preste especial atención a no atravesar el panel por completo.

■ Atornille los soportes en su sitio.

ino. an e iga

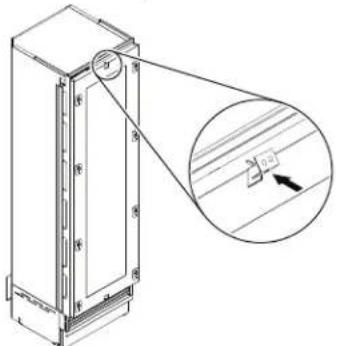

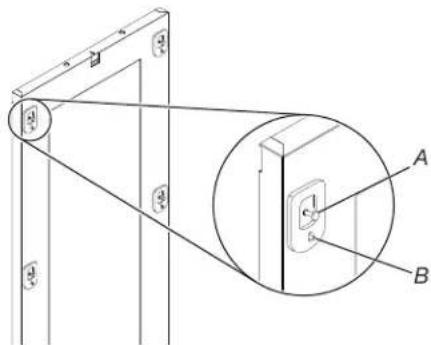

Preparar la puerta de la cava de vino para l instalación del panel

Prepare la puerta de la cava de vino para el montaje del pane enroscando los pernos de refuerzo en los receptores empotrados y los tornillos prisioneros en el otro orificio.

Asegúrese de que el extremo con la llave hexagonal está enroscado en la puerta y no en el extremo visible. Introdúzcalo lo suficiente para que quede a ras de la cara de la puerta de congelador y no interfiera al colgar el panel. Los ajustará más tarde desde el interior de la puerta.

B. Tornillo para ajustar la profundidad del panel

Montar el panel de madera a medida en la puerta: Una vez ajustado el panel frontal, compruebe que la

1. Fije el panel a los dispositivos de fijación empezando por los soportes de alineación superiores.

1. En este punto, la alineación entre el panel y los gabinetes adyacentes puede ajustarse utilizando los soportes de alineación y los soportes pequeños.

1. Alineación vertical: Apriete o afloje el tornillo de ajuste superior de la cava de vino para subir o bajar el panel.

1. Alineación de profundidad: Trabajando desde el interior de puerta, después de levantar la junta magnética del lado de manija y girar las cubiertas de plástico del lado de las bisagras, ajuste la posición del panel en la dirección Z ajustando los pernos de refuerzo y los tornillos prisioneros con la llave hexagonal de 4 mm en conjunción unos con bloqueando finalmente cada posición de montaje en su lugar

A. Ajuste del tornillo de refuerzo
B. Ajuste del tornillo del cerrojo

los junta se ha recolocado correctamente para asegurar que la puerta cierra correctamente y evitar errores de funcionamiento de la unidad.

Para garantizar una ventilación adecuada de su cava de vino, deje un espacio de 5 mm detrás de la cava de vino para evit el sobrecalentamiento.
Para evitar daños en el suelo, asegúrese de que los niveladores están levantados (sin tocar el suelo) y que la cava de vino está sobre rodillos antes de moverla.

Instalación de una sola unidad

1. Empuje la cava de vino en la abertura.

1. Instale siempre el panel frontal en la puerta antes de empujar la cava de vino a su posición final dentro del recorte o estructura.
2. Compruebe la nivelación de la cava de vino y corrijala ajustando sus patas y ruedas.
3. Abra la puerta y fije el electrodoméstico a los gabinetes adyacentes utilizando los soportes espaciadores (x10).

Profundidad máxima de gabinete sobre cava de vino "integrada" con panel de puerta simple

Es posible diseñar un panel que sea el mismo para la estructura donde se va a colocar la cava de vino y el gabinete en la parte superior de la misma estructura.

En este caso, la profundidad total del gabinete sin la puerta (por encima de la cava de vino) no debe superar la profundidad total de la propia cava.

Esto permitirá que el panel fijado a la puerta de la cava de vino se abra correctamente sin interferencias durante su rotación de hasta 105°. Configu

Instalación de varias unidades

Estas columnas de cava de vino JenaAirpueden instalar junto con las columnas del refrigerador o congelador JenaAir una fila (hasta 3 electrodomésticos).

Columna de vino 24"

JBWFNL24RX - apertura a izquierda

JBWFNR24RX - apertura a derecha

Columna de vino 18"

JBWFNL18RX - apertura a izquierda

JBWFNR18RX - apertura a derecha

Configuración de 2 unidades admitidas:

Kit de unión de manija a manija (JAJ13HSS) + Kit de cava de vino

Configuración de 2 unidades no admitidas:

Configuración de 3 unidades admitidas:

Juegos de juntas manija a bisagra y manija a bisagra: JAJ11HSS (x2) + Kit de cava de vino

Juegos de juntas bisagra a manija y bisagra a manija: JAJ12HSS (x2) + Kit de cava de vino

Juegos de juntas manija a manija y bisagra a manija: JAJ13HSS Inystale el soporte de unión superior y el soporte en la parte JAJ12HSS + Kit de cava de vino posterior.

Configuración de 3 unidades no admitidas:

Unir dos columnas de cava de vino

1. Asegure los marcos laterales.

NOTA: Cuando se instala un par de columnas de cava de vino, no se necesita el calentador.

1. Quite las rejillas de la parte inferior y los rodapiés. las placas frontales inferiores con pernos.

B. Parte delantera de la unidad

A B A

A. Soporte de unión

B. Parte trasera de la unidad

1. Instale el soporte antivuelco superior.

A D C E B

A. Soporte superior antivuelco

B. 16 ^15/16 " (430 mm) para el modelo de 18" ^15/16 2(583 mm) para el modelo de 24"

C. 47/8" (124,3 mm)

D. 17 ^7/8 " (454 mm) para el modelo de 18"7/8"2(307 mm) para el modelo de 24"

E. 8 ^1/2 " (215,6 mm)

1. Empuje las cavas de vino en la abertura.

1. Empuje las cavas de vino hasta que los soportes de unión fije(frontal) y el soporte antivuelco (posterior) estén en contacto con el pasador de tope.

1. Levante las cavas de vino para que el pasador del soporte. Instale el soporte antivuelco superior (columna del antivuelco se inserte en el orificio del soporte de unión frontal refrigerador/congelador a la columna de la cava de vino) entre la columna de cava de vino y la columna del refrigerador/congelador.

A. Soporte antivuelco

B. Soporte de unión

Unir las columnas de la cava de vino a la columna de refrigerador/congelador

NOTA: Al instalar la columna del refrigerador/congelador con columnas de cava de vino, instale el calentador de acuerdo con las instrucciones provistas con las columnas de refrigerador/congelador.

1. Fije el soporte a la unidad de cava de vino, asegurando una alineación adecuada con los puntos de montaje designados.

1. Instale el soporte antivuelco inferior entre la columna de la cava de vino y la columna del refrigerador/congelador.

A. Soporte antivuelco inferior

A. Soporte superior antivuelco

B. 35 1/2" (902,5 mm) para el modelo de 18"9/y6"47(1208,5 mm) para el modelo de 24"

C. 4^5/_8 " (116,8 mm)

D. 18 1/2" (469,5 mm)

1. Instale las columnas de cava de vino según la sección "Instalación de una sola unidad".

2. Empuje la columna del refrigerador/congelador en la abertura.

A B C

A. Cava de vino

B. Columna del refrigerador/congelador

C. Marco lateral

1. Asegure las columnas de cava de vino al soporte antivuelco superior.

A. Soporte superior antivuelco

1. Ajuste la altura de la columna del refrigerador/ congelador.
2. Asegure la columna del refrigerador/ congelador con la columna de la cava de vino.
3. Fije los marcos laterales con la abertura.

CARACTERÍSTICAS DE LA CAVA DE VINO

Cómo usar su cava de vino

A B C

A. Zona de almacenamiento superior
B. Interfaz del usuario
C. Zona de almacenamiento inferior

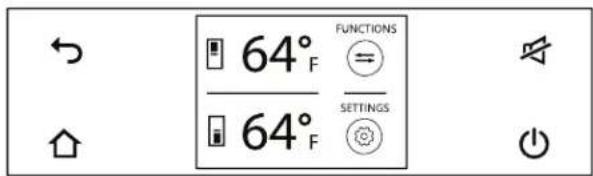

Interfaz del usuario

64° FUNCTIONS 64° SETTINGS

BACK (ATRÁS)

Presione el icono BACK (ATRÁS) para volver la pantalla anterior.

HOME (INICIO)

Toque el icono HOME (INICIO) para volver a la pantalla de inicio.

ALARM (ALARMA)

Toque el icono ALARM (ALARMA) para ver las funciones de tono de alarma y desactivarlas.

ON/OFF (ENC./APAG.)

Toque el icono para encender o apagar la unidad

Encender

1. Toque el botón ON/OFF (ENC./APAG.).

1. Durante el encendido, espere 3 minutos. Las pruebas iniciales se ejecutarán durante este tiempo.

1. Después del encendido, se mostrará la pantalla principal con la temperatura ambiente medida desde el interior de los compartimentos. La unidad comenzará a enfriarse automáticamente hasta alcanzar las temperaturas preestablecidas.

1. Al encender el electrodoméstico por primera vez, se recomienda esperar al menos 12 horas antes de introducir vino en su interior. Durante este tiempo, elimine cualquier mensaje de error tocando el botón ALARM (ALARMA).

Apagar

1. Toque el botón ON/OFF (ENC./APAG.).

1. Toque YES (Sí) para confirmar la acción.

1. Toque YES (SÍ) para confirmar de nuevo.

Ajuste de temperatura del compartimento

Las columnas de la cava de vino vienen con temperaturas óptimas preestablecidas de fábrica para cada compartimento.

1. Toque el icono de compartimento deseado.

A. Zona de almacenamiento superior
B. Zona de almacenamiento inferior
C. Temperaturas actuales

1. Para ajustar la temperatura del compartimento superior, toque el icono del compartimento y desplácese por los valores de temperatura hacia arriba o hacia abajo para seleccionar la adecuada.

1. Para ajustar la temperatura del compartimento inferior, toque SETTINGS (CONFIGURACIÓN)

el icono del compartimento y desplácese por los valores de que el icono SETTINGS (CONFIGURACIÓN) en la pantalla de temperatura hacia arriba o hacia abajo para seleccionar la inicio. Encontrará las siguientes opciones de menú en los ajustes adecuada.

1. Toque OK (ACEPTAR) para confirmar la temperatura seleccionada.

NOTA: La temperatura mostrada puede variar ligeramente con respecto a la temperatura establecida si las puertas se abren continuamente o si se colocan grandes cantidades de vinos a temperatura ambiente dentro de la cava de vino. Se tarda de 6 a 12 horas en alcanzar la temperatura seleccionada.

Temperaturas recomendadas

Tiempo de conservación

La mejora del vino a lo largo del tiempo y su duración suele depender de la variedad de uva y de su tipo. La siguiente tabla muestra el mejor periodo de conservación y envejecimiento para varios tipos en las condiciones ideales que ofrece su electrodoméstico.

En cualquier caso, siga las sugerencias ofrecidas por el productor de la botella, en particular para los mejores vinos.

TIPO DE VINO	TEMPERATURA DE CONSERVACIÓN	TIEMPO DE CONSERVACIÓN
Nuevos vinos (Vin Nouveau)	de 12 °C (54 °F) a 14 °C (57 °F)	6 meses
Vinos espumosos dulces	de 8 °C (46 °F) a 10 °C (50 °F)	1 año
Rosado	de 10 °C (50 °F) a 14 °C (57 °F)	1 año
Vinos de aguja	de 10 °C (50 °F) a 12 °C (54 °F)	1-2 años
Vinos blancos normales	de 10 °C (50 °F) a 14 °C (57 °F)	1-2 años
Vinos tintos claros	de 12 °C (54 °F) a 14 °C (57 °F)	2 años
Vinos espumosos secos	de 8 °C (46 °F) a 10 °C (50 °F)	2 años
Vinos espumosos clásicos	de 8 °C (46 °F) a 10 °C (50 °F)	3-4 años
Barrique y vinos blancos vigorosos	de 8 °C (46 °F) a 12 °C (54 °F)	3-5 años
Vinos tintos normales	de 14 °C (57 °F) a 16 °C (61 °F)	3-5 años
Barrique y vinos tintos vigorosos	de 14 °C (57 °F) a 18 °C (64 °F)	7-10 años
Vinos ‘de paja’ vinos licorosos	de 16 °C (61 °F) a 18 °C (64 °F)	10-15 años

DATE	DATE (FECHA)
TIME	TIME (TIEMPO)
°C/°F	°C/°F
LANGUAGE	LANGUAGE (IDIOMA)
abla DEMO MODE	DEMO MODE (MODO DEMO)
inos. RESET	RESET (REINICIAR)
INFO SYSTEM	INFO SYSTEM (SISTEMA DE INFORMACIÓN)
SERVICE	SERVICE (SERVICIO)

DATE (FECHA)

1. Toque el icono SETTINGS (CONFIGURACIÓN).

SETTINGS

1. Toque el icono DATE (FECHA).

1. Desplácese hacia arriba y hacia abajo para seleccionar el día deseado y toque OK (ACEPTAR).

1. Desplácese hacia arriba o hacia abajo para seleccionar el °C/°F (CELSIUS Y FAHRENHEIT)

mes deseado y, a continuación, toque OK (ACEPTAR).

1. Desplácese hacia arriba o hacia abajo para seleccionar el año deseado, luego toque OK (ACEPTAR).

TIME (TIEMPO)

1. Toque el icono SETTINGS (CONFIGURACIÓN).

SETTINGS

1. Toque el icono TIME (TIEMPO).

1. Toque el tipo de reloj de 12 horas o 24 horas según el requisito.

1. Desplácese hacia arriba o hacia abajo para seleccionar las horas y luego toque OK (ACEPTAR).

1. Desplácese hacia arriba o hacia abajo y seleccione los minutos y luego toque OK (ACEPTAR).

1. Toque el icono SETTINGS (CONFIGURACIÓN).

1. Toque el icono °C/°F.

1. Desplácese hacia arriba o hacia abajo para seleccionar los grados en grados centigrados o Fahrenheit y presione OK (ACEPTAR).

LANGUAGE (IDIOMA)

1. Toque el icono SETTINGS (CONFIGURACIÓN).

SETTINGS

1. Toque el icono LANGUAGE (IDIOMA).

1. Desplácese hacia arriba o hacia abajo para seleccionar el idioma deseado y presione OK (ACEPTAR).

1. Toque el icono SETTINGS (CONFIGURACIÓN).

SETTINGS

1. Desplácese hacia la derecha y seleccione el icono DEMO.

1. Introduzca la PASSWORD (CONTRASEÑA) necesaria para activar, que deberá solicitar al fabricante. Contraseña predeterminada: 1–1–3–4

1. Toque el icono ON (ENC.) u OFF (APAG.).

RESET (REINICIAR)

Esto ofrece la posibilidad de restablecer la configuración de fábrica predeterminada y cancelar cualquier cambio anterior.

1. Toque el icono SETTINGS (CONFIGURACIÓN).

1. Desplácese hacia la derecha y seleccione el icono RESET (REINICIAR).

1. Toque el botón YES (SÍ) para restablecer.

INFO SYSTEM (SISTEMA DE INFORMACIÓN)

1. Toque el icono SETTINGS (CONFIGURACIÓN).

1. Desplácese hacia la derecha y seleccione el icono INFO SYSTEM (SISTEMA DE INFORMACIÓN).

1. Aparecerá información sobre el electrodoméstico.

SERVICE (SERVICIO)

La función Service (Servicio) está reservada al servicio de atención al cliente del fabricante.

FUNCTIONS (FUNCIONES)

AMBRA LIGHT ON/OFF (ENCENDER/APAGAR LA LUZ ÁMBAR)

Cuando esta función está activada, las luces del interior de la columna de la cava de vino permanecen encendidas aunque la puerta esté cerrada. Cuando la puerta está abierta, las luces son blancas para maximizar la visibilidad; cuando esté cerrada, la cava de vino se iluminará con luz de color ámbar. La longitud de onda larga de la luz de color ámbar ayuda a filtrar la longitud de onda más corta de la luz ultravioleta, lo que contribuye a la conservación del vino.

Para encender/apagar la luz ámbar:

1. Toque el menú Functions (Funciones) en la IU.

1. Toque la opción AMBRA LIGHT ON (ENCENDER LA LUZ ÁMBAR) para encender/apagar la iluminación de color ámbar.

Almacenamiento de las columnas de cava de vino Para abastecer la columna de cava de vino

NOTA: El estante para vinos puede abastecerse con las botellas viendo en cualquier dirección, sin embargo, para optimizar el almacenamiento, las botellas adyacentes deben ver en direcciones opuestas.

1. Comenzando por el lado izquierdo, coloque la primera botella en la parte inferior del estante con el cuello de la botella hac el frente de la cava de vino.
2. Coloque la siguiente botella de lado con el cuello de la botella mirando hacia la parte posterior de la cava de vino. Alterne la dirección de las botellas, de esta manera, hasta que el estante esté lleno.
