MANUAL DE USUARIO JS48NXFXDW JENN-AIR

DE DOS PUERTAS JENN-AIR

Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico, llame al 1-800-JENNAIR (1-800-536-6247) o visite nuestro sitio de internet: www.jennair.com. En Canadá, llame al 1-800-JENNAIR (1-800-536-6247) o visite nuestro sitio de internet: www.jennair.ca.

Cómo deshacerse adecuadamente de su refrigerador viejo.................25

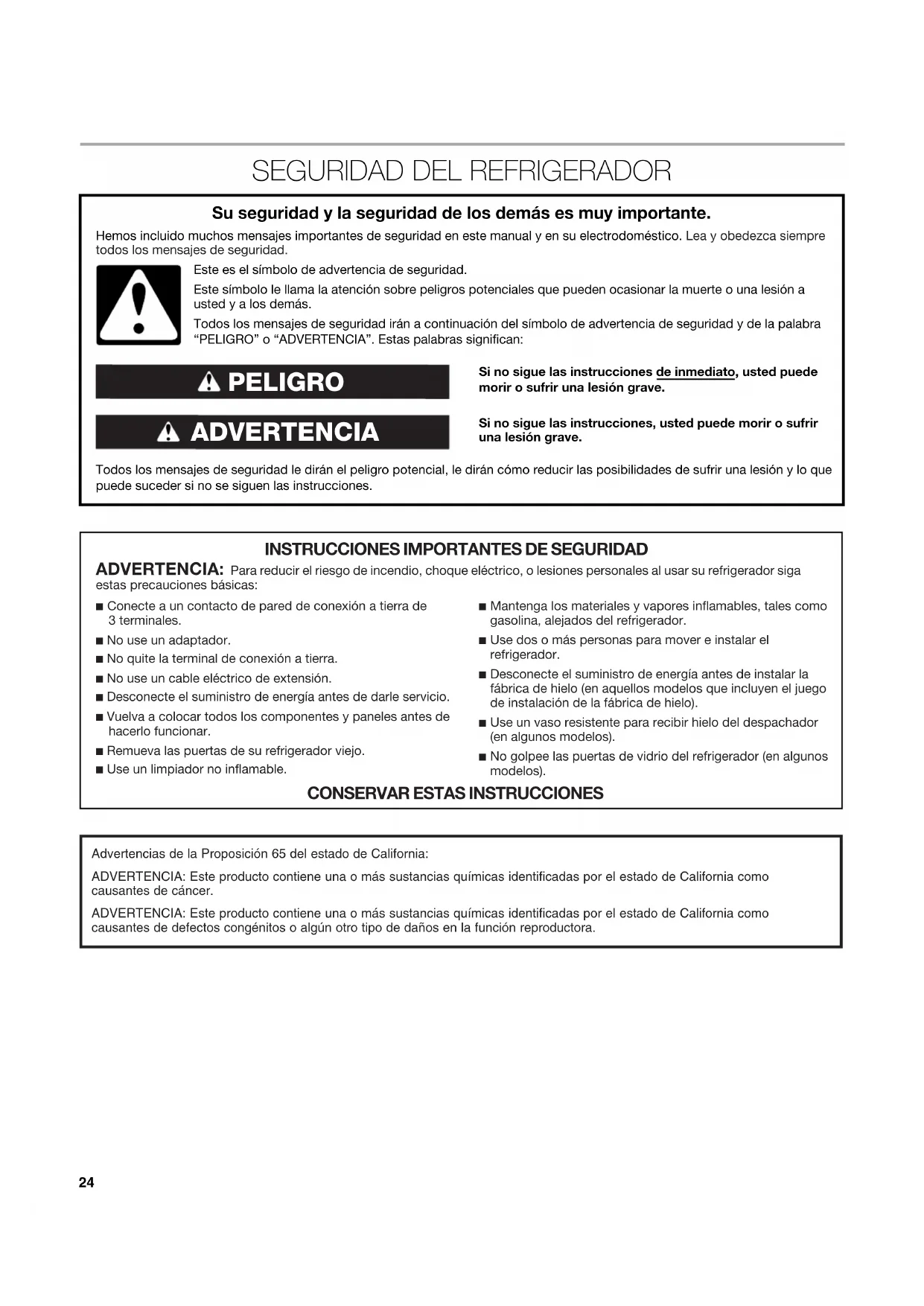

SEGURIDAD DEL REFRIGERADOR

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave. Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave. Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones. Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. ADVERTENCIA PELIGRO Este es el símbolo de advertencia de seguridad.Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan: Para reducir el riesgo de incendio, choque eléctrico, o lesiones personales al usar su refrigerador siga estas precauciones básicas: ADVERTENCIA:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

CONSERVAR ESTAS INSTRUCCIONES

■ Conecte a un contacto de pared de conexión a tierra de 3 terminales.■ No use un adaptador.■ No quite la terminal de conexión a tierra.■ No use un cable eléctrico de extensión. ■ Desconecte el suministro de energía antes de darle servicio. ■ Vuelva a colocar todos los componentes y paneles antes de hacerlo funcionar.■ Remueva las puertas de su refrigerador viejo.■ Use un limpiador no inflamable. ■ Mantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.■ Use dos o más personas para mover e instalar el refrigerador. ■ Desconecte el suministro de energía antes de instalar la fábrica de hielo (en aquellos modelos que incluyen el juego de instalación de la fábrica de hielo). ■ Use un vaso resistente para recibir hielo del despachador (en algunos modelos). ■ No golpee las puertas de vidrio del refrigerador (en algunos modelos). Advertencias de la Proposición 65 del estado de California:ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de cáncer.ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.25 Cómo deshacerse adecuadamente de su refrigerador viejo IMPORTANTE: El atrapamiento y asfixia de niños no es un problema del pasado. Los refrigeradores tirados y abandonados son un peligro, aún si van a quedar ahí “por unos pocos días”. Si Ud. está por deshacerse de su refrigerador viejo, por favor siga las instrucciones que se dan a continuación para prevenir accidentes. Antes de tirar su viejo refrigerador o congelador: ■ Saque las puertas.■ Deje los estantes en su lugar para que los niños no puedan meterse con facilidad.

Cómo quitar los materiales de embalaje ■ Quite los restos de cinta y goma de las superficies de su refrigerador antes de encenderlo. Frote un poco de detergente líquido para vajillas sobre el adhesivo con los dedos. Limpie con agua tibia y seque.■ No use instrumentos filosos, alcohol para fricciones, líquidos inflamables o productos de limpieza abrasivos para eliminar los restos de cinta o goma. Estos productos pueden dañar la superficie de su refrigerador. Para más información, vea “Seguridad del refrigerador”. ■ Deshágase de todos los materiales de embalaje o recíclelos. Limpieza antes del uso Una vez que usted haya quitado todos los materiales de embalaje, limpie el interior de su refrigerador antes de usarlo. Vea las instrucciones de limpieza en “Cuidado de su refrigerador”. Requisitos del suministro de agua Lea todas las instrucciones antes de comenzar.IMPORTANTE:■ Cuando se instaló su refrigerador, la conexión de agua desde la fuente de agua debió haber sido conectada a su refrigerador. Si no se ha conectado el refrigerador a una fuente de agua, vea “Conexión a la línea de agua” en las Instrucciones de instalación. Si tiene preguntas acerca de la conexión de agua, vea “Solución de problemas” o llame a un plomero competente autorizado. ■ Si enciende el refrigerador antes de conectar la tubería de agua, ponga la fábrica de hielo en la posición OFF (Apagado). Vea “Fábrica de hielo y depósito”. ■ Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomería. Presión del agua Se necesita un suministro de agua fría con presión de agua entre 30 y 120 lbs/pulg² (207 y 827 kPa) para hacer funcionar el despachador de agua y la fábrica de hielo. Si usted tiene preguntas acerca de la presión de agua, vea “Solución de problemas” o llame a un plomero competente autorizado. Suministro de agua por ósmosis inversa IMPORTANTE: La presión del suministro de agua que sale de un sistema de ósmosis inversa y va a la válvula de entrada de agua del refrigerador necesitará ser entre 30 y 120 lbs/pulg² (207 y 827 kPa).Si se conecta un sistema de filtración de agua de ósmosis inversa al suministro de agua fría, la presión de agua al sistema de ósmosis inversa necesitará ser de un mínimo de 40 lbs/pulg² (276 kPa).Si la presión del agua al sistema de ósmosis inversa es menor de 40 lbs/pulg² (276 kPa): ■ Fíjese si el filtro de sedimentos en el sistema de ósmosis inversa está bloqueado y reemplácelo si fuera necesario.■ Deje que se vuelva a llenar el tanque de almacenaje del sistema de ósmosis inversa después del uso intenso. ADVERTENCIA Peligro de AsfixiaRemueva las puertas de su refrigerador viejo.No seguir esta instrucción puede ocasionar la muerte o daño al cerebro. Información importante para saber acerca del desecho de refrigerantes:Deshágase del refrigerador siguiendo los reglamentos federales y locales. Los refrigerantes deberán ser evacuados por un técnico certificado en refrigeración por EPA (Agencia de protección del medioambiente) según los procedimientos establecidos. Peligro de pellizcosSi se instalan los paneles de la puerta con un espacio menor de ³⁄₈" (0,95 cm) entre el panel de la puerta y el armario adyacente, aumentará el riesgo de pellizcos potenciales.CUIDADO Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.26 ■ Si su refrigerador tiene un filtro de agua, se podrá reducir la presión de agua aún más si se usa en conjunto con un sistema de ósmosis inversa. Quite el filtro de agua; vea “Sistema de filtración de agua”. Si tiene preguntas acerca de la presión del agua, llame a un plomero competente autorizado. Preparación del sistema de agua Sírvase leer antes de usar el sistema de agua.Inmediatamente después de la instalación, siga los pasos a continuación para asegurarse de que el sistema de agua esté debidamente limpio.1. Abra la puerta del congelador y apague la fábrica de hielo. Para el Estilo 1, levante el brazo de control de alambre como se muestra. Para el Estilo 2, mueva el interruptor a la posición OFF (apagado - hacia la derecha) como se muestra. El interruptor de On/Off (Encendido/Apagado) se encuentra en el lado derecho superior del compartimiento del congelador.Estilo 1 – Modelos sin despachador Estilo 2 – Modelos con despachador NOTA: Si su modelo tiene un filtro de agua para la rejilla de la base, asegúrese de que el filtro de agua se haya instalado correctamente, de modo que el botón eyector esté hacia fuera. Vea “Sistema de filtración de agua”.

2. Use un recipiente resistente para oprimir y sostener la barra

del despachador por 5 segundos, luego suéltela por 5 segundos. Repita hasta que el agua comience a correr. Una vez que el agua haya comenzado a correr, continúe presionando y soltando la barra del despachador (5 segundos activado, 5 segundos desactivado) hasta despachar un total de 3 galones (12 L). Esto eliminará el aire en el filtro y en el sistema de despachado de agua, y preparará el filtro de agua para ser usado. En algunas casas se podrá requerir enjuague adicional.NOTA: A medida que sale aire del sistema, es posible que salgan chorros de agua repentinos del despachador.

3. Abra la puerta del congelador y ponga la fábrica de hielo a

funcionar. Para el Estilo 1, baje el brazo de control de alambre. Para el Estilo 2, mueva el interruptor a la posición ON (encendido - hacia la izquierda). ■ Deje transcurrir 24 horas para la producción de la primera tanda de hielo.■ Deshágase de las tres primeras tandas de hielo producido.■ Dependiendo de su modelo, puede ser que Ud. desee elegir la característica máxima de hielo para incrementar la producción de hielo.

USO DE SU REFRIGERADOR

Interruptor de On/Off (Encendido/Apagado) Si necesita encender o apagar su refrigerador, deberá quitar el panel de la rejilla superior para acceder al interruptor de encendido. Apague el suministro de energía al refrigerador cuando lo vaya a limpiar o cambiar los focos. Instalación estándar - Rejilla alineada Para quitar el panel de la rejilla superior:1. Abra la(s) puerta(s).2. Levante el panel de la rejilla superior y luego jale directamente hacia fuera. Coloque el panel sobre una superficie blanda. No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. A. Rejilla superiorB. Lados del armario ADVERTENCIA Peligro de Choque EléctricoConecte a un contacto de pared de conexión a tierra de 3 terminales.No quite la terminal de conexión a tierra.No use un adaptador.No use un cable eléctrico de extensión.No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico. ADVERTENCIA Peligro de ExplosiónMantenga los materiales y vapores inflamables, tales como gasolina, alejados del refrigerador.No seguir esta instrucción puede ocasionar la muerte, explosión, o incendio. B BA27 Para volver a colocar el panel de la rejilla superior:

1. Enganche los soportes del panel sobre los pernos de montaje

que se extienden desde la parte superior del refrigerador.

2. Jale el panel de la rejilla levemente hacia abajo para

asegurarlo en su lugar. Instalación incorporada - Rejilla de altura completa Para instalar el panel de la rejilla en el refrigerador:

1. Deslice las ranuras superiores e inferiores, ubicadas en cada

soporte, sobre las espigas de montaje que se extienden hacia arriba de la parte superior del refrigerador.

2. Empuje el panel de la rejilla hacia delante para enganchar por

completo los sujetadores de resorte y asegurar el panel de la rejilla. Para quitar el panel de la rejilla del refrigerador:

1. Abra la(s) puerta(s).

2. Coloque ambas manos debajo del panel de la rejilla,

sujetando el borde inferior entre los dedos y los pulgares.

3. Jale el panel de la rejilla en sentido recto hacia fuera hasta que

se detenga la rejilla. Luego, levante el panel de la rejilla para quitarlo. Interruptor de encendido o apagado

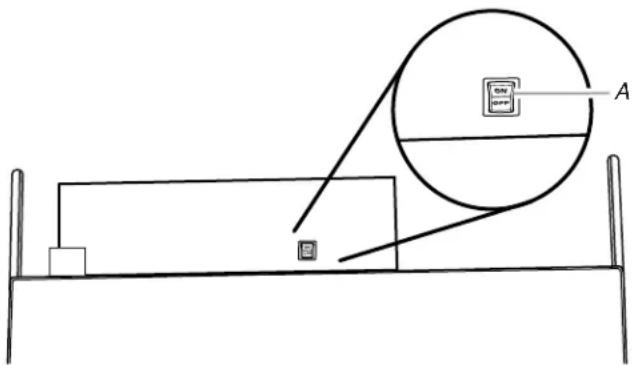

1. Quite el panel de la rejilla superior.

2. Oprima el interruptor de encendido en la posición de On

(Encendido) u Off (Apagado).

3. Vuelva a colocar el panel de la rejilla superior.

IMPORTANTE: Asegúrese de que el interruptor de encendido esté en la posición de On (Encendido) una vez que haya terminado la limpieza del refrigerador o haya cambiado los focos. Uso de los controles Dependiendo de su modelo, su refrigerador puede tener controles del Estilo 1 o Estilo 2. Siga las instrucciones que sean específicas para su modelo. IMPORTANTE: ■ Espere 24 horas después de conectar el refrigerador antes de colocar alimentos en él. Si agrega alimentos antes de que el refrigerador se haya enfriado por completo, sus alimentos podrían echarse a perder. NOTA: El regular los controles del refrigerador y del congelador a un ajuste más bajo (más frío) no va a enfriar los compartimientos con más rapidez. ■ Si la temperatura está demasiado caliente o demasiado fría en el refrigerador o en el congelador, antes de regular los controles, revise primero los conductos de ventilación para cerciorarse de que no estén obstruidos. ■ Después de encender el refrigerador, la alarma sonora y la luz indicadora de Over Temperature (Temperatura excesiva) podrían activarse cada 1¹⁄₂ horas, hasta que las temperaturas del refrigerador y del congelador sean menores a 48°F (9°C) y 15°F (-9°C) respectivamente, o hasta que se apague la alarma. Para apagar la alarma y la luz indicadora, vea “Restablecimiento de la alarma maestra”. Cómo encender/apagar el refrigerador y ver los puntos de ajuste El botón táctil de On/Off (Encendido/Apagado) ubicado en el panel de control, apaga las funciones del refrigerador, tales como el enfriamiento, parte de la iluminación, los ventiladores y los compresores. Para apagar completamente la electricidad, use el interruptor de On/Off (Encendido/Apagado), ubicado detrás de la rejilla superior. Vea “Interruptor de encendido/apagado”. ■ Presione y sostenga el botón táctil de ON/OFF (Encendido/ Apagado) por 3 segundos. La luz LED se encenderá para indicar que el enfriamiento está apagado. Presione nuevamente el botón táctil para encender el enfriamiento. La luz LED se apagará. Para ver las temperaturas en centígrados ■ Presione el botón táctil F/C. Para volver a mostrar grados Fahrenheit, presione de nuevo F/C. NOTA: Si la temperatura del congelador está bajo cero, se encenderá el signo negativo adyacente a la pantalla del congelador. Esto es normal. Cómo ajustar los controles IMPORTANTE: ■ Los ajustes prefijados deben ser los correctos para un uso doméstico normal. Los controles están ajustados correctamente cuando la leche o los jugos están tan fríos como Ud. desea y cuando el helado tiene consistencia firme. NOTA: Espere por lo menos 24 horas entre ajustes. Vuelva a verificar las temperaturas antes de realizar otros ajustes. ■ Presione el botón táctil de SET TO RECOMMENDED (Fijar en ajustes recomendados) para volver a los puntos fijos de temperatura recomendados de fábrica. NOTA: Los puntos de ajuste recomendados de fábrica son 0ºF (-18ºC) para el congelador y 37ºF (2ºC) para el refrigerador. ■ Cuando una puerta permanece abierta por un período prolongado, la temperatura real puede ser diferente de la que se muestra en la pantalla. Para regular temperaturas de los puntos de ajuste: El rango de punto de ajuste para el congelador es de -5°F a 3°F (-21°C a -16°C). El rango de punto de ajuste para el refrigerador es de 34°F a 42°F (1°C a 6°C). ■ Presione el botón táctil de MÁS (+) o MENOS (Menos) (-) del congelador o del refrigerador hasta alcanzar la temperatura deseada. Estilo 1 A. Interruptor de encendido A28 Estilo 2 Funciones de alarma Restablecimiento de la alarma maestra Al presionar Alarm Reset (Restablecimiento de alarma) una vez, se apagarán la alarma sonora y la luz indicadora. La alarma sonora no se escuchará nuevamente para la condición presente que causó la alarma hasta que ocurra una nueva condición o hasta que se haga un restablecimiento de la alarma maestra. Puede efectuarse un restablecimiento de la alarma maestra presionando dos veces ON/OFF (Encendido/Apagado) o apagando el refrigerador y encendiéndolo nuevamente. Vea “Interruptor de On/Off (Encendido/Apagado)”. Después de que haya un restablecimiento de la alarma maestra, la luz indicadora volverá a activarse si todavía está presente la condición que causó la alarma. Vea “Over Temperature” (Temperatura excesiva), “Call Service” (Llamar al servicio técnico) o “Door Alarm” (Alarma de la puerta). Estilo 1 Estilo 2 Door Alarm (Alarma de la puerta) La luz indicadora de Door Alarm (Alarma de la puerta) destellará, sonará una alarma y las luces interiores se apagarán cuando se haya dejado una puerta abierta por más de 10 minutos. Cuando se cierre la puerta, la alarma sonora se reajustará y apagará, pero la luz indicadora de Door Open (Puerta abierta) continuará destellando hasta que la temperatura sea igual o menor a 45°F (7°C) y 15°F (-9°C) en los compartimientos del refrigerador y del congelador respectivamente. NOTA: Para desactivar la alarma sonora y la luz indicadora, vea “Restablecimiento de la alarma maestra”. Over Temperature (Temperatura excesiva) IMPORTANTE: Si se activa la alarma de temperatura excesiva, es posible que se eche a perder la comida. Vea “Cortes de corriente”. Reduzca al mínimo las veces que abre la puerta hasta que las temperaturas vuelvan a la normalidad. La característica Over Temperature (Temperatura excesiva) está diseñada para avisarle cuando la temperatura del refrigerador sobrepase los 48°F (9°C) o la temperatura del congelador sobrepase los 15°F (-9°C) por más de 1¹⁄₂ horas. La alarma sonora se apagará automáticamente cuando la temperatura vuelva a la normalidad, pero la luz indicadora continuará parpadeando hasta que se presione Alarm (Alarma), para avisarle que ha ocurrido una condición de temperatura excesiva. Si aún está presente la condición de temperatura excesiva cuando se haya efectuado el restablecimiento de temperatura excesiva, la luz indicadora continuará reactivándose cada 1¹⁄₂ horas hasta que la temperatura del refrigerador y del congelador estén por debajo de los 48°F (9°C) y 15°F (-9°C) respectivamente. NOTA: La alarma sonora quedará desactivada para las ocurrencias posteriores de la condición de alarma de temperatura excesiva. Para activar la alarma sonora, vea “Restablecimiento de la alarma maestra”. Call Service (Llamar al servicio técnico - en algunos modelos) Si la luz indicadora de Call Service (Llamar al servicio técnico) está destellando, solicite servicio técnico. Vea la sección “Ayuda o servicio técnico” para obtener información sobre cómo llamar para solicitar servicio técnico. NOTA: La alarma sonora quedará desactivada para las ocurrencias posteriores de la condición de alarma de llamar al servicio técnico. Para activar la alarma sonora, vea “Restablecimiento de la alarma maestra”. Max Cold (Frío máximo) La característica de Max Cold (Frío máximo) ayuda en los períodos de alto uso de hielo, cargas completas de comestibles o temperaturas ambientales temporalmente calientes. ■ Presione MAX COLD (Frío máximo) para activar la característica de Frío máximo. La luz indicadora de Max Cold (Frío máximo) permanecerá encendida durante 24 horas a menos que se la apague manualmente. NOTA: La pantalla de la temperatura permanecerá en 34°F (1°C) y -5°F (-21°C) para los compartimientos del refrigerador y del congelador respectivamente, mientras que la característica de Max Cold (Frío máximo) esté encendida. Después de 24 horas, el refrigerador vuelve a los puntos de ajuste previos de la temperatura. Rest Mode (Modo de descanso - en algunos modelos) La característica de Rest Mode (Modo de descanso) se ha concebido para los viajeros o para aquellas personas que debido a sus creencias religiosas necesitan que se apaguen las luces y la fábrica de hielo. Al seleccionar esta característica, los puntos para fijar la temperatura y los ajustes del cajón para carnes frías permanecerán sin cambio, la fábrica de hielo quedará desactivada y las luces interiores se apagarán. Para que el refrigerador funcione de modo eficaz, apague Rest Mode (Modo de descanso) cuando ya no lo necesite. ■ Presione REST MODE (Modo de descanso) para encender esta característica. ■ Presione REST MODE (Modo de descanso) nuevamente para apagar esta característica. CONDICIÓN/MOTIVO: REGULACIÓN DE LA TEMPERATURA: REFRIGERADOR demasiado frío Los controles no están fijados de acuerdo a las condiciones ambientales Control del REFRIGERADOR 1° más alto REFRIGERADOR demasiado caliente Mucho uso o temperatura ambiental muy caliente Control del REFRIGERADOR 1° más bajo CONGELADOR demasiado frío Los controles no están fijados de acuerdo a las condiciones ambientales Control del CONGELADOR 1° más alto CONGELADOR demasiado caliente/muy poco hielo Mucho uso o alto consumo de hielo Control del CONGELADOR 1° más bajo29 NOTA: Si se ha seleccionado la característica de Max Cold (Frío máximo) antes de encender la característica de Rest Mode (Modo de descanso), los puntos de ajuste permanecerán en 34°F (1°C) y -5°F (-21°C) para los compartimientos del refrigerador y del congelador respectivamente, hasta que termine el tiempo de duración de la característica Max Cold (Frío máximo). El refrigerador entonces regresará a los puntos de ajuste de temperatura previos, los cuales se eligieron antes de hacer la selección de la característica Max Cold (Frío máximo). Sin embargo, las luces y la fábrica de hielo permanecerán apagadas hasta que se presione Rest Mode (Modo de descanso) nuevamente. Sabbath Mode (Modo Sabbath - en algunos modelos) La característica de Sabbath Mode (Modo Sabbath) se ha concebido para los viajeros o para aquellas personas que debido a sus creencias religiosas necesitan que se apaguen las luces y la fábrica de hielo. Al seleccionar esta característica, los puntos para fijar la temperatura y los ajustes del cajón para carnes frías permanecerán sin cambio, la fábrica de hielo quedará desactivada y las luces interiores se apagarán. Para que el refrigerador funcione de modo eficaz, apague Sabbath Mode (Modo Sabbath) cuando ya no lo necesite. ■ Presione SABBATH MODE (Modo Sabbath) para encender esta característica. ■ Presione SABBATH MODE (Modo Sabbath) nuevamente para apagar esta característica. NOTAS: ■ Si el refrigerador se encuentra funcionando en el modo Sabbath y usted presiona SABBATH MODE (Modo Sabbath) para apagar la característica, cierre las puertas para reajustar las luces interiores. ■ Si se ha seleccionado la característica de Max Cold (Frío máximo) antes de encender la característica de Sabbath Mode (Modo Sabbath), los puntos de ajuste permanecerán en 34°F (1°C) y -5°F (-21°C) para los compartimientos del refrigerador y del congelador respectivamente, hasta que termine el tiempo de duración de la característica Max Cold (Frío máximo). El refrigerador entonces regresará a los puntos de ajuste de temperatura previos, los cuales se eligieron antes de hacer la selección de la característica Max Cold (Frío máximo). Sin embargo, las luces y la fábrica de hielo permanecerán apagadas hasta que se presione Sabbath Mode (Modo Sabbath) nuevamente. Estado del filtro de agua Estilo 1 - Reajustar El control de reposición del filtro le permite volver a iniciar la característica de control de estado del filtro de agua cada vez que usted reemplace el filtro de agua. Vea “Sistema de filtración de agua”. ■ Presione y sostenga RESET (Reajustar) por 3 segundos, hasta que el indicador cambie a 99%. Estilo 2 - Reajustar el filtro El control de reposición del filtro le permite volver a iniciar la característica de control de estado del filtro de agua cada vez que usted reemplace el filtro de agua. Vea “Sistema de filtración de agua”. ■ Presione y sostenga RESET FILTER (Reajustar el filtro) durante 3 segundos, hasta que se apague la luz de Order (Pedir) o Replace (Reemplazar). Despachadores de agua y hielo (en algunos modelos) IMPORTANTE: ■ Después de haber conectado el refrigerador a un suministro de agua o de haber reemplazado el filtro de agua, enjuague el sistema de agua. Use un recipiente resistente para oprimir y sostener la barra del despachador por 5 segundos, luego suéltela por 5 segundos. Repita hasta que el agua comience a correr. Una vez que el agua haya comenzado a correr, continúe presionando y soltando la barra del despachador (5 segundos activado, 5 segundos desactivado) hasta despachar un total de 3 galones (12 L). Esto eliminará el aire en el filtro y en el sistema de despachado de agua, y preparará el filtro de agua para ser usado. En algunas casas se podrá requerir enjuague adicional. NOTA: A medida que sale aire del sistema, es posible que salgan chorros de agua repentinos del despachador. ■ Deje que pasen 24 horas para que el refrigerador se enfríe y pueda enfriar el agua. ■ Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producidos. ■ El sistema de distribución no funcionará cuando la puerta del congelador esté abierta. ■ Dependiendo de su modelo, sus despachadores de agua y hielo pueden tener una o más de las características siguientes: un indicador del nivel de agua en la charola del despachador, una luz especial que se enciende cuando usted utiliza el despachador o una opción de bloqueo para evitar que salga hielo o agua involuntariamente. Despachador de agua Para despachar agua:

1. Oprima un vaso resistente contra la palanca del despachador

de agua. NOTAS: ■ Mientras se distribuye agua y durante 3 segundos después de haber finalizado, la pantalla digital le mostrará cuántas onzas de agua han salido. ■ Para cambiar de onzas a tazas, presione y sostenga ICE (Hielo) y LOCK (Bloqueo) a la vez, hasta que el despachador suene después de 3 segundos. Para cambiar de tazas a litros, presione y sostenga los botones por otros 3 segundos. Para cambiar nuevamente a onzas, repita el proceso por tercera vez.30

2. Retire el vaso para detener la salida de agua.

NOTA: Es posible que el agua tenga un sabor extraño si usted no usa el despachador periódicamente. Haga salir suficiente agua cada semana para mantener un suministro fresco. Despachador de hielo El hielo se distribuye del depósito de la fábrica de hielo en el congelador cuando se presione la almohadilla del despachador. El sistema de distribución no funcionará cuando la puerta del congelador esté abierta. Para apagar la fábrica de hielo, vea “Fábrica de hielo y depósito”.Su fábrica de hielo produce hielo picado y en cubos. La pantalla muestra “CRUSHED” (Picado) o “CUBED” (En cubos), indicando qué tipo de hielo se seleccionó. Para cambiar el ajuste, presione el botón de ICE antes de despachar hielo.Para obtener hielo picado, los cubos de hielo se trituran antes de despacharse. Esto puede retrasar un poco la distribución del hielo picado. El ruido proveniente del triturador de hielo es normal y los trozos de hielo pueden variar en tamaño. Cuando cambie de la posición de hielo picado a cubos, caen unas onzas de hielo picado junto con los primeros cubos.Para despachar hielo:

1. Oprima el botón para seleccionar el tipo de hielo que desee.

2. Oprima con un vaso resistente la almohadilla del despachador

de hielo. Sostenga el vaso junto al orificio del despachador para que el hielo no caiga fuera del vaso. IMPORTANTE: No necesita aplicar mucha presión a la almohadilla para activar el despachador de hielo. Oprimir fuerte no hará que el despachador funcione con más rapidez o produzca mayor cantidad de hielo.3. Retire el vaso para detener la salida de hielo.NOTA: El hielo puede continuar saliendo por hasta 10 segundos después de haber retirado el vaso de la almohadilla. El despachador puede continuar haciendo ruido por algunos segundos después de haber despachado. Luz del despachador (en algunos modelos) Cuando usted utilice el despachador, la luz se encenderá automáticamente. Si usted desea que la luz esté encendida continuamente, puede elegir ENCENDIDO o AUTOMÁTICO. ENCENDIDO: Presione LIGHT (Luz) para encender la luz del despachador. AUTOMÁTICO: Presione LIGHT por segunda vez para seleccionar el modo AUTOMÁTICO. La luz del despachador se ajustará automáticamente para ponerse más brillante a medida que la habitación se ilumine más y más tenue a medida que la habitación se oscurezca.APAGADO: Presione LIGHT por tercera vez para apagar la luz del despachador.Las luces del despachador son LEDS y no se pueden cambiar. Si le parece que las luces del despachador no funcionan, fíjese si no está bloqueado el detector de luz (en el modo AUTOMÁTICO). Para obtener más información, vea “Solución de problemas”. Bloqueo del despachador (en algunos modelos) El despachador puede apagarse para facilitar la limpieza o para evitar que sea activado accidentalmente por niños pequeños o animales domésticos. NOTA: La función de bloqueo no interrumpe el flujo eléctrico a la unidad, a la fábrica de hielo ni a la luz del despachador. Simplemente desactiva los despachadores de hielo y agua. Para apagar la fábrica de hielo, vea “Fábrica de hielo y depósito”. ■ Presione y sostenga LOCK (Bloqueo) durante 3 segundos para bloquear el despachador. Cuando el despachador se esté bloqueando, aparecerá “LOCKING” (Bloqueando) en la pantalla y la luz indicadora azul alrededor del botón de LOCK (Bloqueo) destellará. Cuando el despachador está bloqueado, la luz indicadora cambiará a rojo por unos pocos segundos y luego se apagará. ■ Presione y sostenga LOCK por segunda vez para desbloquear el despachador. Cuando el despachador se esté desbloqueando, aparecerá “UNLOCKING” (Desbloqueando) en la pantalla y la luz indicadora roja alrededor del botón de LOCK (Bloqueo) destellará. Cuando el despachador está desbloqueado, la luz indicadora cambiará a azul por unos pocos segundos y luego se apagará. Fábrica de hielo y depósito (en algunos modelos - Accesorio) IMPORTANTE: Enjuague el sistema de agua antes de encender la fábrica de hielo. Vea “Despachadores de agua y hielo”. Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producidos. Deje transcurrir 3 días para que se vuelva a llenar el depósito de hielo. Estilo 1 Cómo encender y apagar la fábrica de hielo: El interruptor de encendido/apagado de la fábrica de hielo es un brazo interruptor de alambre, ubicado a un lado de la fábrica de hielo.

1. Para encender la fábrica de hielo, simplemente baje el brazo

de control de alambre.NOTA: Su fábrica de hielo tiene un apagado automático. A medida que se va fabricando el hielo, los cubos de hielo van llenando el depósito de hielo y los mismos cubos van elevando el brazo interruptor de alambre hasta la posición de OFF (Apagado - brazo hacia arriba).2. Para apagar manualmente la fábrica de hielo, levante el brazo interruptor de alambre a la posición OFF (Apagado - brazo hacia arriba), hasta que escuche el clic para cerciorarse de que la fábrica de hielo no continuará funcionando. Peligro de Cortaduras Use un vaso resistente para recibir hielo del despachador. No seguir esta instrucción puede ocasionar cortaduras. ADVERTENCIA31 Cómo quitar y volver a colocar el depósito de hielo:

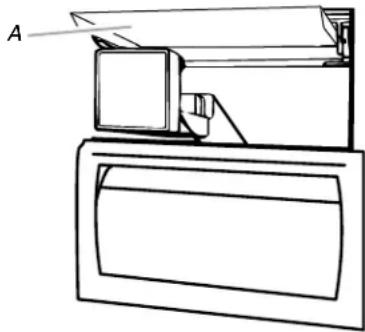

1. Deslice hacia arriba el panel de cobertura.

2. Levante el brazo de control de alambre de manera que haga

un “clic” en la posición OFF (Apagado - hacia arriba). Aún se podrá despachar hielo, pero no se puede hacer más.

3. Levante la parte de adelante del depósito de hielo y jálela

4. Vuelva a colocar el depósito hasta que se detenga o el

despachador no funcionará. Empuje el brazo de control de alambre hacia la posición ON (Encendido) para volver a comenzar la producción de hielo. Cerciórese de que la puerta esté cerrada herméticamente. Estilo 2 Para encender/apagar la fábrica de hielo: El interruptor de On/Off (Encendido/Apagado) se encuentra en el lado derecho superior del compartimiento del congelador.

1. Para poner a funcionar la fábrica de hielo, deslice el control a

la posición de encendido (ON - hacia la izquierda). NOTA: Su fábrica de hielo tiene un apagado automático. Los sensores de la fábrica de hielo detendrán automáticamente la producción de hielo pero el control permanecerá en la posición de encendido (ON - hacia la izquierda).

2. Para apagar la fábrica de hielo manualmente, deslice el

control a la posición de apagado (OFF - hacia la derecha). Para quitar y volver a colocar el depósito de hielo:

1. Sostenga la base del depósito con ambas manos y presione

el botón para levantar el depósito hacia arriba y hacia afuera. NOTA: No es necesario girar el control de la fábrica de hielo a la posición de OFF (Apagado - hacia la derecha) cuando quite el depósito de almacenaje. La cubierta del sensor (“puerta abatible”) en la pared izquierda del congelador hace que la fábrica de hielo deje de producir hielo si la puerta está abierta o se ha quitado el depósito.

2. Vuelva a colocar el depósito en la puerta y empújelo hacia

abajo para asegurarse de que está de manera segura en su lugar. Cómo limpiar el depósito de hielo NOTA: Es normal que los cubos de hielo se queden pegados en el depósito de hielo. Se puede despachar hielo o usarse con más frecuencia para que se separe. Se recomienda vaciar el recipiente de hielo y limpiarlo cuando sea necesario. Para limpiar el depósito de hielo:

1. Vacíe el depósito de hielo. Si es necesario, use agua tibia para

derretir el hielo. NOTA: No use un objeto filoso para romper el hielo en el depósito o balde. Esto puede dañar el recipiente de hielo y el mecanismo del despachador.

2. Lave el depósito de hielo con un detergente suave, enjuague

bien y seque meticulosamente. No use limpiadores ásperos o abrasivos ni solventes. Recuerde ■ Deje transcurrir 24 horas para la producción de la primera tanda de hielo. Deje transcurrir 3 días para que se vuelva a llenar de hielo el recipiente. ■ Deshágase de las tres primeras tandas de hielo producido para evitar las impurezas que pudieran eliminarse del sistema. ■ La calidad del hielo dependerá de la calidad del agua que suministre a su fábrica de hielo. ■ Evite la conexión de su fábrica de hielo a un suministro de agua blanda. Los químicos para ablandar el agua (como la sal) pueden dañar ciertos componentes de la fábrica de hielo y producir un hielo de muy baja calidad. Si no se puede evitar el uso de un suministro de agua blanda, asegúrese de que el ablandador de agua esté funcionando correctamente y que goce de un buen mantenimiento. ■ Es normal que los cubitos de hielo se peguen en las esquinas. Se separarán con facilidad. ■ Para la fábrica de hielo Estilo 1, no fuerce el brazo de control de alambre hacia arriba o hacia abajo. ■ No guarde nada encima de la fábrica de hielo o en el depósito/balde de hielo. A. Cubierta de la fábrica de hielo A32 Sistema de filtración de agua Según su modelo, es posible que haya un indicador del filtro de agua o luces de estado del filtro de agua en el panel de control. Siga las instrucciones que sean específicas para su modelo. Indicador del filtro de agua (modelos con despachador) El indicador del filtro de agua, ubicado en el panel de control, le recordará cuando sea tiempo de pedir y reemplazar el filtro de agua. Un filtro de agua nuevo debe mostrar una lectura de 99%. La lectura en la pantalla disminuirá a medida que pase la vida útil del filtro. Deberá encargar un filtro de agua de repuesto cuando aparezca en la pantalla “Order Filter” (Pedir el filtro). Cuando aparezca en la pantalla “Change Filter” (Cambiar el filtro), deberá instalarse un nuevo filtro de agua. El filtro de agua desechable deberá reemplazarse cada 6 meses O BIEN antes, si el flujo de agua hacia el despachador de agua o hacia la fábrica de hielo disminuye notablemente. Después de cambiar el filtro de agua, presione y sostenga RESET (Reajustar) por 2 segundos hasta que la pantalla indicadora cambie a 99%. Vea “Uso de los controles”. Luces de estado del filtro de agua (modelos sin despachador) Las luces de estado del filtro de agua le recordarán cuando sea tiempo de pedir y reemplazar el filtro de agua. Cuando esté encendida la luz de Order Filter (Pedir el filtro), es casi tiempo de cambiar el filtro de agua. Cuando esté encendida la luz de Replace Filter (Reemplazar el filtro), deberá instalarse un nuevo filtro de agua. El filtro de agua desechable deberá reemplazarse al menos cada 6 meses O BIEN antes, si el flujo de agua hacia la fábrica de hielo disminuye notablemente. Después de reemplazar el filtro de agua, presione y sostenga RESET FILTER (Reajustar el filtro) durante 3 segundos. Se encenderá la luz de Good (Bueno) cuando se haya reajustado la característica de control del filtro. Vea “Uso de los controles”. Cómo cambiar el filtro de agua El filtro de agua está situado en la rejilla de la base debajo de la puerta del compartimiento del congelador. No es necesario quitar la rejilla de la base para quitar el filtro.

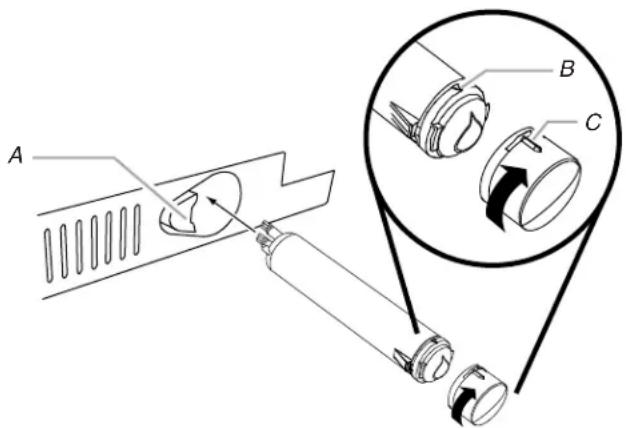

1. Quite el filtro presionando el botón eyector y jalando

directamente hacia afuera la tapa del filtro. NOTAS: ■ Evite enroscar la tapa cuando quite el filtro, ya que esto puede causar que la tapa se salga. Si esto sucede, vuelva a colocar la tapa y jale el filtro directamente hacia afuera. ■ Siempre queda agua en el filtro. Es posible que se derrame un poco de esa agua.

2. Quite la tapa girándola hacia la izquierda hasta que se

detenga. IMPORTANTE: No descarte la tapa. Es parte de su refrigerador. Guarde la tapa para usarla con el filtro de reemplazo.

3. Alinee el lomo de la tapa con la flecha en el filtro nuevo y gire

la tapa hasta que encaje en su lugar.

4. Quite las cubiertas de los anillos en O. Asegúrese de que los

anillos en O sigan en su lugar después de que se quitaron las tapas.

5. Coloque la tapa (que se quitó en el paso 2) sobre el filtro

nuevo. Alinee el lomo sobre la tapa con la flecha sobre el filtro. Gire la tapa hacia la derecha hasta que encaje en su lugar.

6. Empuje el filtro nuevo dentro de la abertura en la rejilla de la

base. A medida que se inserte el filtro, el botón eyector bajará. El botón eyector saltará nuevamente hacia afuera cuando el filtro esté enganchado por completo.

7. Jale suavemente la tapa para verificar que el filtro esté seguro

8. Enjuague el sistema de agua. Vea “Despachadores de agua y

hielo”. No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. A. Botón eyectorB. Tapa del filtroA. Cubierta B. Anillos en OA. Botón eyectorB. Flecha en el filtroC. Lomo sobre la tapa

C33 Uso de la fábrica de hielo sin el filtro de agua Puede usar la fábrica de hielo sin un filtro de agua. El hielo no estará filtrado.

1. Saque el filtro presionando el botón eyector y jalando la tapa.

Vea “Cómo cambiar el filtro de agua” anteriormente en esta sección.

2. Quite la tapa girándola hacia la izquierda hasta que se

detenga. IMPORTANTE: No descarte la tapa. Es parte de su refrigerador. Guarde la tapa para usarla con el filtro de reemplazo.

3. Con la tapa en la posición horizontal, inserte la tapa en la

rejilla de la base hasta que se detenga.

4. Gire la tapa hacia la izquierda hasta que ésta se deslice en la

ranura del accesorio. Luego, gírela hacia la derecha hasta que quede en la posición horizontal. NOTA: La tapa no estará alineada con la rejilla de la base.

REFRIGERADOR Estantes del refrigerador Los estantes de su refrigerador son ajustables para adaptarlos a sus necesidades individuales de almacenamiento. Si usted guarda alimentos similares juntos y ajusta los estantes para que se adapten a las diferentes alturas de los artículos, le será muy fácil encontrar exactamente el artículo que desea. Asimismo, se reduce el tiempo que el refrigerador permanece abierto y se ahorra energía. Estantes Estilo 1 Para quitar y volver a colocar un estante/marco:

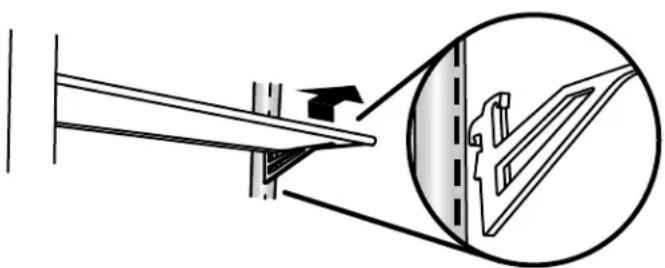

1. Quite el estante/marco inclinándolo por el frente y

levantándolo fuera de los soportes. Jale el estante hacia afuera.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes. Incline el frente del estante hacia arriba hasta que los ganchos posteriores del estante caigan dentro de los soportes.

3. Baje el frente del estante y verifique que el estante esté

seguro en su lugar. Estilo 2 Para quitar y volver a colocar un estante/marco:

1. Quite el estante inclinándolo por el frente y levantándolo fuera

de los soportes. Jale el estante directamente hacia fuera.

2. Vuelva a colocar los soportes del estante en la posición

deseada. Revise que todos estén alineados e insertados con firmeza en los rieles de soporte.

3. Coloque la parte trasera del estante en los soportes del

4. Baje el frente del estante y verifique que esté en su lugar.

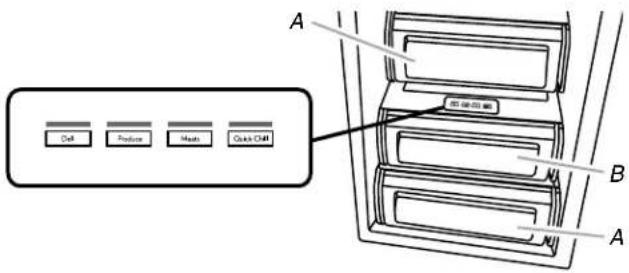

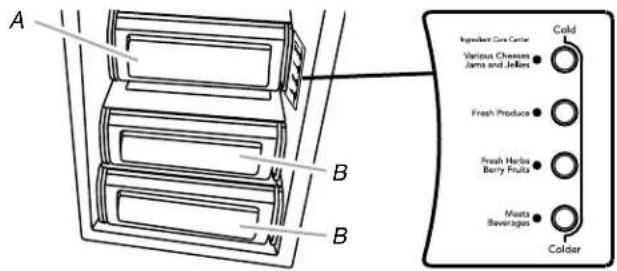

Cajón para carnes frías con temperatura controlada El control del cajón para carnes frías regula la temperatura del cajón. El aire frío circula hacia dentro del cajón por el conducto de aire entre el congelador y el refrigerador. El ajustar el control permite que entre más o menos aire frío por el conducto de aire. Cómo regular la temperatura Hay tres ajustes de temperatura: Deli (Carnes frías), Produce (Productos alimenticios), Meats (Carnes - frío a más frío) y el ajuste de Quick Chill (Enfriado rápido). Seleccione el ajuste adecuado para el alimento que se va a guardar.

1. Elija un ajuste basado en los artículos que guarde en el cajón.

2. Oprima el botón que corresponde a ese ajuste.

3. La luz indicadora de ese ajuste se iluminará para avisarle que

el cajón está listo para ser cargado. Información importante para saber acerca de los estantes y tapas de vidrio: No limpie los estantes y tapas de vidrio con agua caliente mientras están fríos. Los estantes y tapas pueden romperse si se exponen a cambios bruscos de temperatura o impacto, como sería un golpe brusco. El vidrio templado se ha diseñado para hacerse añicos. Esto es normal. Los estantes y tapas de vidrio son muy pesados. Use ambas manos al sacarlos para evitar que se caigan.34 Ajuste de Quick Chill (Enfriado rápido - en algunos modelos) Cada cajón para carnes frías tiene un ajuste de Quick Chill (Enfriado rápido). Al seleccionar Quick Chill, bajará la temperatura del cajón para carnes frías durante un período de una hora. NOTA: La temperatura del cajón para carnes frías estará por debajo del punto de congelación de los líquidos. Antes de fijar el cajón para carnes frías en Quick Chill (Enfriado rápido), saque los artículos que puedan congelarse. Estilo1 Estilo 2 Guía para la conservación de carnes Por lo general guarde todas las carnes en su envoltura original siempre y cuando sea hermética y a prueba de humedad. Vuelva a envolverlas si fuera necesario. Consulte el cuadro siguiente respecto a períodos de conservación. Para guardar la carne por un tiempo más prolongado que los períodos indicados, congélela. Pescado o mariscos frescos.........úselos el mismo día en que los compró Pollo, carne de res molida, carnes varias (hígado,etc) ..... de 1 a 2 días Fiambres, filetes/asados............................................de 3 a 5 días Carnes curadas........................................................de 7 a 10 días Sobras - Cubra las sobras con envoltura de plástico, papel de aluminio o guárdelas en recipientes de plástico con tapas herméticas. Cajones para verduras y para carnes frías Los cajones más grandes son para verduras y productos alimenticios más grandes. Para quitar y volver a colocar la tapa superior:

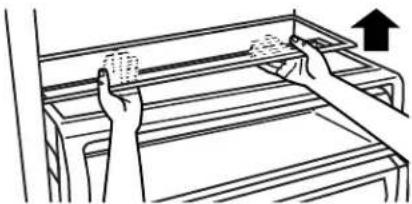

1. Quite los alimentos que estén sobre la cubierta superior. Jale

el cajón unas 4" (10,16 cm) hacia fuera. Alcance con las dos manos debajo del estante de vidrio y levántelo hacia arriba hasta que la parte posterior del estante esté liberada. Incline el estante en un ángulo y sáquelo del refrigerador. No golpee el vidrio.

2. Vuelva a colocar la tapa sosteniendo el vidrio con las dos

manos, incline en un ángulo el estante y colóquelo sobre las ranuras de soporte. Coloque con suavidad el estante en las ranuras de soporte de la pared lateral. Para quitar y volver a colocar los cajones para verduras y carnes frías:

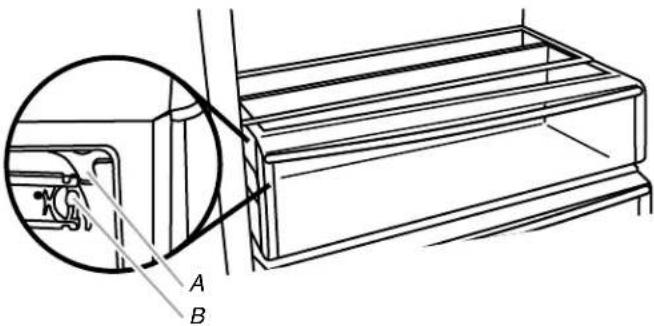

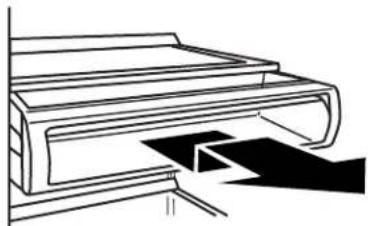

1. Deslice el cajón para verduras o carnes frías directamente

hasta el tope. Levante el frente del cajón con una mano mientras sostiene la parte inferior con la otra mano. Deslice el resto del cajón completamente hacia fuera.

2. Para volver a colocar el cajón para verduras o carnes frías, jale

las guías del cajón hacia fuera hasta que estén totalmente extendidas y coloque el cajón sobre las mismas. Asegúrese de que el pequeño soporte al costado del cajón para verduras esté al lado, detrás de la espiga.

3. Empuje el cajón hacia atrás hasta su posición cerrada. Vuelva

a abrir el cajón para verduras o carnes frías para asegurarse de que lo ha vuelto a colocar adecuadamente. A. Cajón para carnes frías B. Cajón para verduras A. Cajón para verduras B. Cajón para carnes frías

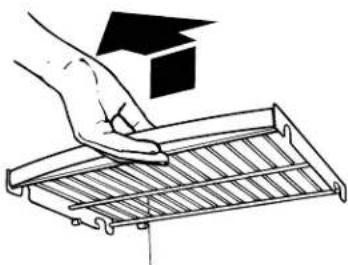

B35 CARACTERÍSTICAS DEL CONGELADOR Estante del congelador

1. Quite el estante levantándolo y jalándolo directamente hacia

2. Vuelva a colocar el estante poniéndolo encima de los

soportes y bajándolo hasta que encaje en su lugar. Guía para la conservación de alimentos congelados Los períodos de conservación variarán según la calidad y tipo de alimentos, el tipo de embalaje o envoltura empleada (deberá ser hermético y a prueba de humedad), y la temperatura de conservación. Es normal que hayan cristales de hielo dentro de un paquete sellado. Esto simplemente indica que la humedad en los alimentos y el aire dentro del paquete se han condensado, creando cristales de hielo. No coloque en el congelador más alimentos sin congelar de los que puedan congelarse en 24 horas (no más de 2 a 3 lb de alimentos por pie cúbico [907-1.350 g por 28 L] de espacio en el congelador). Deje suficiente espacio en el congelador para la circulación de aire entre los paquetes. Asegúrese de dejar suficiente espacio para que la puerta pueda cerrarse herméticamente. Para obtener más información respecto a la preparación de alimentos para su congelación, consulte una guía de congeladores o un buen libro de cocina. Canastilla del congelador La canastilla del congelador se puede utilizar para guardar bolsas de frutas y verduras congeladas que pudieran caerse de los estantes del congelador. Cómo quitar y volver a colocar la canastilla del congelador

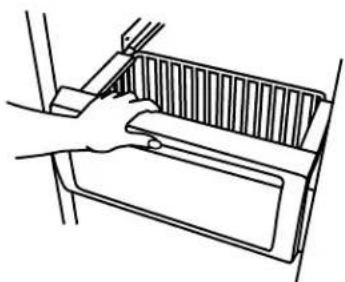

1. Jale la canastilla hacia fuera, hasta que se detenga.

2. Levante el frente de la canastilla y deslícela hacia afuera

3. Vuelva a colocar la canastilla, colocándola en los rieles de

guía de la pared lateral. Levante el frente de la canastilla ligeramente mientras la empuja pasando los topes de los rieles de guía y deslizándola por completo. CARACTERÍSTICAS

Compartimiento de uso general (en algunos modelos) El compartimiento de uso general puede colocarse en cualquier posición en la puerta del refrigerador. Para quitar y volver a colocar el compartimiento de uso general

1. Quite el compartimiento de uso general agarrando ambos

extremos y levantándolo hacia arriba y hacia afuera.

2. Vuelva a colocar el recipiente deslizándolo encima del soporte

deseado y empujándolo hacia abajo hasta que se detenga. Recipientes de la puerta Los recipientes grandes de la puerta tienen capacidad para recipientes de un galón y los recipientes pequeños tienen capacidad para botellas de 2 litros. Los recipientes de la puerta son ajustables y removibles para ajustarse y limpiarse fácilmente. Recipiente de un galón para puerta NOTA: El recipiente de un galón para puerta puede colocarse únicamente en el soporte inferior.

1. Inserte los soportes de fijación en las ranuras de ajuste de la

2. Presione hacia abajo en el cajón para afianzar las lengüetas.

3. Si es necesario, ajuste los estantes interiores para poder

colocar las jarras de leche y los recipientes altos de bebidas que se guardan en el recipiente de un galón para puerta. Recipientes de la puerta

1. Quite el recipiente levantándolo y jalándolo hacia afuera.

2. Vuelva a colocar el recipiente deslizándolo encima del soporte

deseado y empujándolo hacia abajo hasta que se detenga.36

CUIDADO DE SU REFRIGERADOR

Limpieza Tanto la sección del refrigerador como la del congelador se descongelan automáticamente. No obstante, limpie ambas secciones más o menos una vez al mes para evitar la acumulación de olores. Limpie los derrames de inmediato. Para limpiar su refrigerador:

1. Quite la rejilla superior, vea la sección “Interruptor de On/Off

(Encendido/Apagado)”.

2. Presione el interruptor de encendido en la posición OFF

3. Quite todas las partes desmontables del interior, tales como

estantes, cajones para verduras, etc.4. Lave a mano, enjuague y seque todas las partes desmontables y las superficies interiores meticulosamente. Use una esponja limpia o un paño suave y un detergente suave con agua tibia. ■ No use productos de limpieza abrasivos o ásperos, como aerosoles para ventanas, productos de limpieza para pulir, líquidos inflamables, ceras para limpieza, detergentes concentrados, blanqueadores o productos de limpieza que contengan productos derivados de petróleo en las partes de plástico, revestimientos interiores y de la puerta o juntas. No use toallas de papel, estropajos para fregar u otros utensilios de limpieza ásperos. Éstos pueden rayar o dañar los materiales.■ Para ayudar a eliminar olores, puede lavar las paredes interiores con una mezcla de agua tibia y bicarbonato de sodio (2 cucharadas en 1 cuarto de galón [26 g en 0,95 L] de agua).5. Lave las superficies externas.Paneles de la puerta de vidrio: Limpie los paneles de la puerta de vidrio con una esponja limpia o un paño liso y un detergente suave en agua tibia. NOTA: No golpee el vidrio con ollas, sartenes, muebles, juguetes ni otros objetos. Si se raya, golpea, sacude o se ejerce presión sobre el vidrio, su estructura puede debilitarse, lo que aumentará la probabilidad de rupturas en fechas posteriores.Paneles de acero inoxidable: Lave el acero con una esponja limpia o un paño liso y detergente suave con agua tibia.■ Para mantener como nuevo su refrigerador de acero inoxidable y para quitar marcas o rayaduras, es sugerible usar un limpiador de acero inoxidable aprobado por el fabricante.IMPORTANTE: ¡Este limpiador es sólo para partes de acero inoxidable! No permita que el limpiador para acero inoxidable entre en contacto con ninguna parte de plástico tales como las piezas decorativas, las tapas del despachador o las juntas de la puerta. Si se produce contacto no intencional, limpie la pieza de plástico con una esponja y detergente suave en agua tibia. Seque meticulosamente con un paño suave. Para ordenar el limpiador, vea la sección “Accesorios”.

6. Presione el interruptor de encendido en la posición ON

7. Vuelva a colocar la rejilla superior. Vea “Interruptor de On/Off

(Encendido/Apagado)”. ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable.No seguir esta instrucción puede ocasionar la muerte, explosión o incendio. ADVERTENCIA Peligro debido a vidrios rotosNo golpee las puertas de vidrio del refrigerador.Proteja la superficie y los bordes del vidrio durante la instalación o remoción de las puertas.No seguir estas instrucciones puede ocasionar lesiones graves en los ojos o cortaduras pequeñas.37 Cómo cambiar los focos NOTA: No todos los focos para aparatos electrodomésticos son adecuados para su refrigerador. Asegúrese de cambiar el foco con otro que sea del mismo tamaño y forma. Todas las luces requieren un foco de 40 vatios como máximo para electrodomésticos. Puede conseguir los focos en su distribuidor o tienda de electrodomésticos.

1. Quite la rejilla superior. Vea la sección “Interruptor de

2. Presione el interruptor en la posición de OFF (Apagado).

3. Cuando corresponda, quite la pantalla de la luz como se

muestra. NOTA: Para limpiar la pantalla de la luz, lávela con agua tibia y un detergente líquido. Enjuague y seque la pantalla meticulosamente.

4. Quite el foco y reemplácelo con uno del mismo tamaño, forma

5. Cuando corresponda, vuelva a colocar la pantalla como se

6. Presione el interruptor en la posición de ON (Encendido).

7. Vuelva a colocar la rejilla superior. Vea la sección “Interruptor

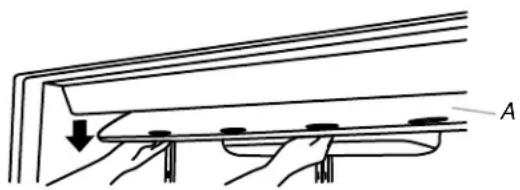

de encendido/apagado”. Luces del panel de control del refrigerador Hay dos o tres focos de luz ubicados en la parte superior del compartimiento del refrigerador detrás de una pantalla de luz. ■ Abra la pantalla de luz. Tome la pantalla de luz por las aberturas. Empuje hacia atrás con suavidad y jale hacia abajo, como se muestra, para acceder a los focos de luz. ■ Quite el foco y reemplácelo con uno del mismo tamaño, forma y vatiaje. ■ Cierre la pantalla de luz subiéndola hasta colocarla en su lugar. NOTA: De ser necesario, limpie la pantalla de luz con un paño suave y húmedo. Luces del congelador y del cajón para verduras ■ Quite la pantalla de luz sujetándola por los lados y apretándola hacia el centro. Una vez que los ganchos en los lados de la pantalla estén fuera del revestimiento interno del congelador o del cajón para verduras, jálela hacia abajo. ■ Vuelva a colocar la pantalla apretando las partes superior e inferior hacia el centro e insertando los ganchos en los orificios ranurados. Una vez que los ganchos estén en su lugar, encaje la lengüeta frontal en el orificio ranurado. Cortes de corriente Si no va a haber electricidad por 24 horas o menos, mantenga la puerta o las puertas cerradas (según el modelo) para ayudar a que los alimentos se mantengan fríos y congelados. Si el corte de electricidad va a durar más de 24 horas, siga una de las opciones a continuación: ■ Saque todos los alimentos congelados y guárdelos en una conservadora de comida congelada. ■ Ponga 2 lbs (907 g) de hielo seco en el congelador por cada pie cúbico (28 L) de espacio en su congelador. Esto mantendrá los alimentos congelados de 2 a 4 días. ■ Si no tiene conservadora de alimentos ni hielo seco, use todos los alimentos perecederos o prepare conservas de inmediato. RECUERDE: Un congelador lleno se mantiene frío por más tiempo que uno a medio llenar. Un congelador lleno de carne se mantiene frío por más tiempo que uno lleno de alimentos horneados. Si Ud. ve que los alimentos contienen cristales de hielo, se pueden volver a congelar, pero la calidad y el sabor pueden afectarse. Si el alimento no está en buenas condiciones, descártelo. Cuidado durante las vacaciones Su refrigerador está equipado con la característica Rest Mode (Modo de descanso) o Sabbath Mode (Modo Sabbath), la cual ha sido diseñada para los viajeros que deseen apagar las luces y la fábrica de hielo. Al seleccionar esta característica los puntos de ajuste de la temperatura no cambian, pero la fábrica de hielo estará desactivada y las luces interiores se apagarán. Para que el refrigerador funcione de modo eficaz, salga de Rest Mode (Modo de descanso) o Sabbath Mode (Modo Sabbath) cuando ya no lo necesite. Si Ud. decide dejar el refrigerador funcionando mientras está ausente:

1. Use todos los artículos perecederos y congele el resto.

2. Presione el botón REST MODE o SABBATH MODE.

3. Si su refrigerador tiene fábrica de hielo automática, cierre el

suministro de agua a la fábrica de hielo.

4. Vacíe el depósito de hielo.

5. Cuando vuelva de sus vacaciones presione REST MODE o

SABBATH MODE para volver al funcionamiento normal. Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fábrica de hielo automática:

■ Cierre el suministro de agua a la fábrica de hielo por lo menos un día antes. ■ Cuando el último lote de hielo caiga, levante el brazo de control de alambre a la posición OFF (Apagado - hacia arriba).

3. Dependiendo de su modelo, coloque el control del termostato

(o control del refrigerador) en la posición OFF (Apagado - hacia arriba). Vea la sección “Uso de los controles”.

4. Limpie el refrigerador, pásele un trapo y séquelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a

ambas puertas para que queden abiertas y el aire circule. Esto evita que se formen olores y que se forme moho. A. Pantalla de luz A38

SOLUCIÓN DE PROBLEMAS

Primero pruebe las soluciones sugeridas aquí para evitar el costo innecesario del servicio. Funcionamiento del refrigerador El refrigerador no funciona ■ ¿Está desenchufado el cable de energía? Conecte a un contacto de pared de conexión a tierra de 3 terminales. ■ ¿Funciona el contacto? Enchufe una lámpara para ver si funciona el contacto.■ ¿Hay un fusible de la casa fundido o se disparó el cortacircuitos? Reemplace el fusible o reposicione el cortacircuitos. Si el problema continúa, llame a un electricista. ■ ¿Están encendidos los controles? Asegúrese de que los controles del refrigerador estén encendidos. Vea “Uso de los controles”. ■ ¿Se está descongelando el refrigerador? Su refrigerador activa regularmente un ciclo de descongelación automática. Vuelva a revisar si está funcionando en 30 minutos. ■ ¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo. NOTA: El ajustar los controles de temperatura en la posición más fría no enfría ningún compartimiento más rápido. Parece que el motor funciona excesivamente Es posible que su nuevo refrigerador funcione por períodos más largos que su refrigerador anterior debido al compresor y los ventiladores de alto rendimiento. Es posible que la unidad funcione por más tiempo si la habitación está caliente, si se ha agregado una gran cantidad de alimentos, si se abren las puertas con frecuencia o si se han dejado las mismas abiertas. El refrigerador es ruidoso El ruido del refrigerador se ha ido reduciendo a lo largo de los años. Debido a esta reducción, es posible que escuche ruidos intermitentes en su nuevo refrigerador que no había notado en el modelo viejo. A continuación se enumeran algunos sonidos normales con una explicación. ■ Zumbido - se escucha cuando la válvula de agua se abre para llenar la fábrica de hielo ■ Sonido pulsante - los ventiladores/el compresor se están ajustando para obtener el máximo desempeño ■ Vibraciones - flujo de líquido refrigerante, tubería de agua o artículos guardados arriba del refrigerador ■ Chisporroteos/Gorgoteos - agua goteando en el calentador durante el ciclo de descongelación ■ Estallido - contracción/expansión de las paredes interiores, especialmente durante el enfriamiento inicial ■ Agua corriendo - puede escucharse cuando el hielo se derrite durante el ciclo de descongelación y corre hacia la bandeja recolectora ■ Chirridos/Crujidos - esto ocurre cuando el hielo es expulsado del molde de la fábrica de hielo. No suena la alarma sonora de puerta abierta ¿Ha estado la puerta abierta por menos de 10 minutos? La alarma de puerta abierta sólo destellará cuando la puerta haya estado abierta durante 10 minutos. La alarma sonora se escuchará la primera vez que se deje la puerta abierta por más de 10 minutos. Las alarmas posteriores de puerta abierta sólo destellarán. Deberá reactivar la alarma sonora cada vez. Vea “Uso del (de los) control(es)”. Las puertas no cierran completamente ■ ¿Está bloqueada la puerta? Mueva los paquetes de alimentos lejos de la puerta. ■ ¿Hay un recipiente o un estante bloqueando el paso? Empuje el recipiente o el estante nuevamente a la posición correcta. ADVERTENCIA Peligro de Choque Eléctrico Conecte a un contacto de pared de conexión a tierra de 3 terminales. No quite la terminal de conexión a tierra. No use un adaptador. No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.39 Es difícil abrir las puertas ■ ¿Están las empaquetaduras sucias o pegajosas? Limpie las empaquetaduras con un jabón suave y agua tibia. Las luces no funcionan ■ ¿Está flojo o quemado un foco? Vea “Cómo cambiar los focos”. ■ ¿Está el refrigerador en Sabbath Mode (Modo Sabbath) o Rest Mode (Modo de descanso)? Vea “Uso de los controles”. ■ ¿Ha estado la puerta abierta por más de 10 minutos? Vea “Uso de los controles”. Temperatura y humedad La temperatura está demasiado caliente ■ ¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el refrigerador se enfríe por completo.■ ¿Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a menudo? Esto hace que entre aire tibio al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas. ■ ¿Se ha agregado una gran cantidad de alimentos? Deje que transcurran varias horas para que el refrigerador vuelva a la temperatura normal. ■ ¿Se han ajustado los controles correctamente de acuerdo con las condiciones circundantes? Ajuste los controles un ajuste más frío. Controle la temperatura en 24 horas. Vea “Uso de los controles”. ■ ¿No está enfriando el refrigerador? Para modelos con controles digitales, APAGUE y luego ENCIENDA el refrigerador para reajustarlo. Si esto no corrige el problema, llame al servicio técnico. ■ ¿Están bloqueados los orificios de ventilación? Quite cualquier objeto que bloquee los orificios de ventilación. Hay acumulación de humedad en el interior NOTA: Es normal que se acumule un poco de humedad. ■ ¿Está húmeda la habitación? Esto contribuye a la acumulación de humedad. ■ ¿Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a menudo? Esto hace que entre aire húmedo al refrigerador. Reduzca al mínimo el número de veces que abre la puerta y mantenga las puertas completamente cerradas. Hielo y agua La fábrica de hielo no produce hielo o no produce suficiente hielo ■ ¿Se ha conectado el refrigerador a un suministro de agua y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre. ■ ¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua. ■ ¿Está encendida la fábrica de hielo? Asegúrese de que el brazo o interruptor de cierre de alambre (dependiendo del modelo) esté en la posición de ON (Encendido). ■ ¿Es nueva la instalación? Espere 24 horas después de la instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 72 horas para la producción total de hielo. ■ ¿Se acaba de sacar una gran cantidad de hielo? Deje transcurrir 24 horas para que la fábrica de hielo se restablezca. ■ ¿Se trabó un cubo de hielo en el brazo eyector de la fábrica de hielo? Saque el hielo del brazo eyector con un utensilio de plástico. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua” en el libro de las Instrucciones de instalación o en el Manual de uso y cuidado. Los cubos de hielo son huecos o pequeños NOTA: Esto es una indicación de baja presión de agua. ■ ¿No está abierta por completo la válvula de cierre de agua? Abra completamente la válvula de cierre de agua.■ ¿Hay un estrechamiento en la tubería de suministro de agua? Un estrechamiento en la tubería puede reducir el flujo de agua. Enderece la tubería de suministro de agua. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Esto puede hacer que disminuya la presión de agua. Vea “Requisitos del suministro de agua”. ■ ¿Aún tiene preguntas acerca de la presión de agua? Llame a un plomero competente autorizado. Los cubos se pegan en el depósito de hielo ■ Es normal que se forme escarcha en la parte superior del depósito de hielo, debido a que el congelador se abre y se cierra con regularidad. ■ Es normal que el hielo se pegue cuando no se despache ni se use con frecuencia. Se recomienda vaciar el depósito de hielo y limpiarlo cuando sea necesario. Vea “Fábrica de hielo y depósito”. ADVERTENCIA Peligro de Explosión Use un limpiador no inflamable. No seguir esta instrucción puede ocasionar la muerte, explosión o incendio.40 El hielo tiene mal sabor, mal olor o un color grisáceo ■ ¿Son nuevas las conexiones de plomería? Las conexiones nuevas de plomería pueden producir un hielo descolorido o de mal sabor. ■ ¿Se han guardado los cubos de hielo por mucho tiempo? Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir 24 horas para que la fábrica de hielo haga hielo nuevo. ■ ¿Ha habido una transferencia de olor de los alimentos? Use empaques herméticos contra humedad para almacenar comida. ■ ¿Contiene el agua minerales (como el azufre)? Podría ser necesario instalar un filtro de agua para eliminar los minerales. ■ ¿Tiene un filtro de agua instalado en el refrigerador? Un descoloramiento oscuro o un color gris del hielo indican que el sistema de filtrado de agua necesita enjuagarse más. El despachador de hielo no funciona debidamente ■ ¿Está completamente cerrada la puerta del congelador? Cierre la puerta con firmeza. Si no se cierra completamente, vea “Las puertas no cierran completamente”. ■ ¿Se ha instalado correctamente el depósito de hielo? Asegúrese de que el depósito esté firmemente en su posición. ■ ¿Es nueva la instalación? Espere 24 horas después de la instalación de la fábrica de hielo para que empiece a producir hielo. Deje transcurrir 72 horas para la producción total de hielo. ■ ¿Hay hielo atascado en el conducto de salida? Use un utensilio de plástico para despejar el conducto de salida. ■ ¿Se ha agregado el hielo incorrecto en el depósito? Use únicamente el hielo producido por su fábrica de hielo actual. ■ ¿Se ha derretido el hielo alrededor del espiral metálico en el depósito? Vacíe el depósito de hielo. Si es necesario, use agua tibia para derretir el hielo. ■ ¿El despachador de hielo se atasca mientras vierte el hielo “picado”? Cambie el botón de hielo de “picado” a “en cubos”. Si despacha el hielo en cubos correctamente, oprima el botón para hielo “picado” y comience a despachar de nuevo. ■ ¿Se ha mantenido el brazo del despachador oprimido por mucho tiempo? Cuando el brazo se mantiene oprimido mucho tiempo, se interrumpe la distribución de hielo. Espere 3 minutos para que el motor del despachador se reposicione antes de usarlo de nuevo. El despachador de agua no funciona debidamente ■ ¿Está completamente cerrada la puerta del congelador? Cierre la puerta con firmeza. Si no se cierra completamente, vea “Las puertas no cierran completamente”. ■ ¿Se ha conectado el refrigerador a un suministro de agua y se ha abierto la válvula de cierre? Conecte el refrigerador al suministro de agua y abra completamente la válvula de cierre. ■ ¿Está la presión de agua a por lo menos 30 lbs/pulg² (207 kPa)? La presión de agua de la casa determina el flujo del despachador. Vea “Requisitos del suministro de agua”. ■ ¿Hay un estrechamiento en la tubería de suministro de agua de la casa? Enderece la tubería de suministro de agua. ■ ¿Es nueva la instalación? Enjuague y llene el sistema de agua. ■ ¿Tiene un filtro de agua instalado en el refrigerador? Este filtro puede estar obstruido o haberse instalado incorrectamente. ■ ¿Se ha conectado un sistema de filtración de agua de ósmosis inversa al suministro de agua fría? Vea “Requisitos del suministro de agua” en las Instrucciones de instalación o en el Manual de uso y cuidado. Hay fugas de agua del despachador NOTA: Es normal que caigan una o dos gotas de agua después de despachar agua. ■ ¿No se ha puesto el vaso debajo del despachador el tiempo suficiente? Sostenga el vaso debajo del despachador por 2 a 3 segundos después de soltar la palanca del despachador. ■ ¿Es nueva la instalación? Enjuague el sistema de agua. Vea “Prepare el sistema de agua” o “Despachadores de agua y hielo”. ■ ¿Ha cambiado recientemente el filtro de agua? Enjuague el sistema de agua. Vea “Prepare el sistema de agua” o “Despachadores de agua y hielo”. El agua del despachador no está lo suficientemente fría NOTA: El agua del despachador se enfría solamente a 50°F (10°C). ■ ¿Es nueva la instalación? Deje transcurrir 24 horas después de la instalación para que el suministro de agua se enfríe completamente. ■ ¿Se ha despachado recientemente una gran cantidad de agua? Deje transcurrir 24 horas para que el suministro de agua se enfríe completamente. ■ ¿No se ha usado el despachador de agua recientemente? Puede ser que el primer vaso de agua no esté frío. Descarte el agua del primer vaso. ■ ¿Se ha conectado el refrigerador a una tubería de agua fría? Asegúrese de que el refrigerador esté conectado a una tubería de agua fría. Vea “Requisitos del suministro de agua”. Peligro de Cortaduras Use un vaso resistente para recibir hielo del despachador. No seguir esta instrucción puede ocasionar cortaduras. ADVERTENCIA41

AYUDA O SERVICIO TÉCNICO

Si necesita servicio Refiérase a la página de garantía de este manual. Si necesita piezas de repuesto Si necesita pedir piezas de repuesto, recomendamos que use únicamente piezas especificadas de fábrica. Estas piezas encajarán bien y funcionarán bien ya que están fabricadas con la misma precisión empleada en la fabricación de cada electrodoméstico nuevo de Jenn-Air

Para encontrar piezas especificadas de fábrica en su localidad, llámenos o llame al centro de servicio técnico designado más cercano a su localidad. En los EE.UU. Llame al Centro para la eXperiencia del cliente de Jenn-Air sin costo alguno al: 1-800-JENNAIR (1-800-536-6247), o visite nuestro sitio Web en: www.jennair.com. Nuestros consultores ofrecen asistencia con respecto a: ■ Características y especificaciones de nuestra línea completa de electrodomésticos. ■ Referencias a distribuidores locales de Jenn-Air. ■ Información sobre instalación. ■ Procedimiento para el uso y mantenimiento. ■ Venta de accesorios y partes para reparación. ■ Asistencia especializada para el cliente (habla hispana, problemas de audición, visión limitada, etc.). Para obtener más asistencia Si necesita asistencia adicional, puede escribir a Jenn-Air con sus preguntas o dudas a: Jenn-Air Brand Home Appliances Customer eXperience Center 553 Benson Road Benton Harbor, MI 49022-2692 Favor de incluir un número telefónico de día en su correspondencia. En Canadá Llame al Centro para la eXperiencia del Cliente de Jenn-Air Canada sin costo alguno al: 1-800-JENNAIR (1-800-536-6247) o visite nuestro sitio Web en: www.jennair.ca. Nuestros consultores ofrecen asistencia con respecto

■ Planificación del servicio técnico. Los técnicos de servicio de electrodomésticos designados por Jenn-Air están capacitados para cumplir con la garantía del producto y brindar el servicio post garantía, en cualquier lugar de Canadá. ■ Características y especificaciones de nuestra línea completa de electrodomésticos. ■ Referencias a distribuidores locales de Jenn-Air. ■ Procedimiento para el uso y mantenimiento. ■ Venta de accesorios y partes para reparación. Para obtener más asistencia Si necesita asistencia adicional, puede escribir a Jenn-Air Canada con sus preguntas o dudas a: Jenn-Air Brand Home Appliances Customer eXperience Centre 200 – 6750 Century Ave. Mississauga, Ontario L5N 0B7 Favor de incluir un número telefónico de día en su correspondencia. ACCESORIOS Para ordenar los accesorios, llame al 1-800-442-9991 y pida el número de pieza adecuado que está listado a continuación o póngase en contacto con el distribuidor autorizado de Jenn-Air. En Canadá, llame al 1-800-807-6777. Limpiador de acero inoxidable affresh

En EE.UU., pida la pieza N° W10355016 En Canadá, pida la pieza Nº W10355016B Toallitas húmedas para acero inoxidable affresh

En EE.UU., pida la pieza N° W10355049 En Canadá, pida la pieza Nº W10355049B Limpiador para cocina y electrodomésticos affresh

En EE.UU., pida la pieza N° W10355010 En Canadá, pida la pieza Nº W10355010B Filtro de agua de reemplazo: En EE.UU., pida la pieza número 4396841 (T2RFWG2) En Canadá, pida la pieza número 4396841B (T2RFWG2)42

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtración de agua de la rejilla de la base Modelo T2WG2L/T2RFWG2 Capacidad de 200 galones (757 litros) Modelo T2WG2/T2RFWG2 Capacidad de 200 galones (757 litros) Este sistema ha sido comprobado según las normas 42 y 53 NSF/ANSI para la reducción de las sustancias citadas a continuación. La concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI. Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,85 gpm (3,2 Lpm). Presión = 60 lbs/pulg² (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 200 galones (757 litros). ■ Es esencial que los requerimientos de operación, mantenimiento y reemplazo del filtro se lleven a cabo para que el producto se desempeñe tal como se ofrece en la publicidad.■ Use el filtro de repuesto T2RFWG2, pieza N° 4396841. Modelo T2WG2L: Estilo 1 - Cuando el indicador del filtro muestre 10%, pida un nuevo filtro. Cuando el indicador muestre 0%, se recomienda que reemplace el filtro. Estilo 2 - Cuando el indicador del filtro cambie de verde a amarillo, pida un nuevo filtro. Cuando el indicador cambie de amarillo a rojo, se recomienda que reemplace el filtro.Estilo 3 - Cuando la pantalla de estado del filtro de agua cambie de “GOOD” (Bueno) a “ORDER” (Pedir), pida un nuevo filtro. Cuando el indicador del filtro muestre “REPLACE” (Reemplazar), se recomienda que reemplace el filtro.Estilo 4 - Presione FILTER (Filtro) para controlar el estado de su filtro de agua. Si la luz indicadora del filtro está amarilla, pida un nuevo filtro. Si la luz indicadora está roja, se recomienda que reemplace el filtro.Modelo T2WG2: Cambie el cartucho del filtro de agua cada 6 meses. Si el flujo de agua hacia el despachador de agua o la fábrica de hielo disminuye notablemente antes de que pasen 6 meses, cambie el cartucho del filtro de agua más seguido. ■ Estos contaminantes no se encuentran necesariamente en su suministro de agua. Si bien se realizaron las pruebas bajo condiciones de laboratorio estándares, el desempeño real puede variar.■ El producto es para uso con agua fría únicamente.■ No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema.■ Refiérase a la sección “Garantía” para obtener el nombre, dirección y número telefónico del fabricante. ■ Refiérase a la sección “Garantía” para verificar la garantía limitada del fabricante. Pautas de aplicación / Parámetros para el suministro de agua Sistema comprobado y certificado por NSF International, según la norma 42 NSF/ANSI para la reducción de cloro, sabor y olor, y clase de partículas II*; y según la norma 53 NSF/ANSI para la reducción de mercurio, benceno, toxafeno, ortodiclorobenceno y carbofurano. Reducción de sustanciasEfectos estéticosRequisitos de reducción de NSFPromedioinfluenteConcentración en el agua a tratarMáximoefluentePromedioefluente% Mínimo reducción %Promedio reducciónCloro, sabor/olorClase de partículas II 50% reducción85% reducción2,0182 mg/L1333333 #/mL2,0 mg/L ± 10%Por lo menos 10.000 partículas/mL0,06 mg/L6600 #/mL 0,0536 mg/L2325 #/mL97,0399,5197,3499,83Reducción de contaminantesRequisitos de reducción de NSFPromedio influenteConcentración en el agua a tratarMáximo efluentePromedio efluente% Mínimo reducción %PromedioreducciónPlomo: @ pH 6,5***Plomo: @ pH 8,5***0,010 mg/L0,010 mg/L0,1533 mg/L0,1400 mg/L0,15 mg/L ± 10%0,15 mg/L ± 10%0,0005 mg/L0,0007 mg/L0,0005 mg/L0,0006 mg/L99,6799,5099,6799,57Mercurio: @ pH 6,5Mercurio: @ pH 8,50,002 mg/L0,002 mg/L0,0058 mg/L0,0059 mg/L0,006 mg/L ± 10%0,006 mg/L ± 10%0,0002 mg/L0,0005 mg/L0,0002 mg/L0,0003 mg/L96,5491,5796,5494,92Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34 Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10% 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Suministro de agua Presión del agua Temperatura del agua Flujo nominal de servicio Municipal o de pozo

Tamaño de las partículas clase II: 1 um a <5 um El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC. Conforme a los requisitos de reducción de plomo bajo la norma 53 NSF/ANSI, según pruebas realizadas por Pace Analytical Services, Inc. ® NSF es una marca registrada de NSF International.43 Sistema de filtración de agua de la rejilla de la base Modelo T1WG2L/T2RFWG2 Capacidad de 200 galones (757 litros) Modelo T1WG2/T2RFWG2 Capacidad de 200 galones (757 litros) Este sistema ha sido comprobado según las normas 42 y 53 NSF/ANSI para la reducción de las sustancias citadas a continuación. La concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite permitido para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI. Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,5 gpm (1,9 Lpm). Presión = 60 lbs/pulg² (413,7 kPa). Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 200 galones (757 litros). ■ Es esencial que los requerimientos de operación, mantenimiento y reemplazo del filtro se lleven a cabo para que el producto se desempeñe tal como se ofrece en la publicidad. ■ Use el filtro de repuesto T2RFWG2, pieza N° 4396841. Modelo T1WG2L: Estilo 1 - Cuando el indicador del filtro muestre 10%, pida un nuevo filtro. Cuando el indicador muestre 0%, se recomienda que reemplace el filtro. Estilo 2 - Cuando el indicador del filtro cambie de verde a amarillo, pida un nuevo filtro. Cuando el indicador cambie de amarillo a rojo, se recomienda que reemplace el filtro. Estilo 3 - Cuando la pantalla de estado del filtro de agua cambie de “GOOD” (Bueno) a “ORDER” (Pedir), pida un nuevo filtro. Cuando el indicador del filtro muestre “REPLACE” (Reemplazar), se recomienda que reemplace el filtro. Estilo 4 - Presione FILTER (Filtro) para controlar el estado de su filtro de agua. Si la luz indicadora del filtro está amarilla, pida un nuevo filtro. Si la luz indicadora está roja, se recomienda que reemplace el filtro. Modelo T1WG2: Cambie el cartucho del filtro de agua cada 6 meses. Si el flujo de agua hacia el despachador de agua o la fábrica de hielo disminuye notablemente antes de que pasen 6 meses, cambie el cartucho del filtro de agua más seguido. ■ Estos contaminantes no se encuentran necesariamente en su suministro de agua. Si bien se realizaron las pruebas bajo condiciones de laboratorio estándares, el desempeño real puede variar. ■ El producto es para uso con agua fría únicamente.■ No use con agua que no sea microbiológicamente segura o que sea de calidad desconocida sin desinfectarla adecuadamente antes o después del sistema. ■ Refiérase a la sección “Garantía” para obtener el nombre, dirección y número telefónico del fabricante. ■ Refiérase a la sección “Garantía” para verificar la garantía limitada del fabricante. Pautas de aplicación / Parámetros para el suministro de agua Sistema comprobado y certificado por NSF International, según la norma 42 NSF/ANSI para la reducción de cloro, sabor y olor, y clase de partículas II*; y según la norma 53 NSF/ANSI para la reducción de mercurio, benceno, toxafeno, ortodiclorobenceno y carbofurano. Reducción de sustanciasEfectos estéticosRequisitos de reducción de NSFPromedioinfluenteConcentración en el agua a tratarMáximoefluentePromedioefluente% Mínimo reducción %Promedio reducciónCloro, sabor/olorClase de partículas II 50% reducción85% reducción2,0182 mg/L1333333 #/mL2,0 mg/L ± 10%Por lo menos 10.000 partículas/mL0,06 mg/L6600 #/mL**0,0536 mg/L2325 #/mL97,0399,5197,3499,83Reducción de contaminantesRequisitos de reducción de NSFPromedio influenteConcentración en el agua a tratarMáximo efluentePromedio efluente% Mínimo reducción %PromedioreducciónPlomo: @ pH 6,5***Plomo: @ pH 8,5***0,010 mg/L0,010 mg/L0,1533 mg/L0,1400 mg/L0,15 mg/L ± 10%0,15 mg/L ± 10%0,0005 mg/L0,0007 mg/L0,0005 mg/L0,0006 mg/L99,6799,5099,6799,57Mercurio: @ pH 6,5Mercurio: @ pH 8,50,002 mg/L0,002 mg/L0,0058 mg/L0,0059 mg/L0,006 mg/L ± 10%0,006 mg/L ± 10%0,0002 mg/L0,0005 mg/L0,0002 mg/L0,0003 mg/L96,5491,5796,5494,92Benceno 0,005 mg/L 0,0154 mg/L 0,015 mg/L ± 10% 0,0012 mg/L 0,0006 mg/L 92,22 96,34Ortodiclorobenceno 0,6 mg/L 1,7571 mg/L 1,8 mg/L ± 10% 0,0250 mg/L 0,0066 mg/L 98,58 99,63 Toxafeno 0,003 mg/L 0,015 mg/L 0,015 mg/L ± 10% 0,001 mg/L 0,001 mg/L 93,33 93,33 Carbofurano 0,04 mg/L 0,0819 mg/L 0,08 mg/L ± 10% 0,0400 mg/L 0,0213 mg/L 51,13 74,00 Suministro de agua Presión del agua Temperatura del agua Flujo nominal de servicio Municipal o de pozo

Tamaño de las partículas clase II: 1 um a <5 um El requisito de prueba es de cuando menos 100.000 partículas/ml de Polvo Fino de prueba AC. Conforme a los requisitos de reducción de plomo bajo la norma 53 NSF/ANSI, según pruebas realizadas por Pace Analytical Services, Inc. ® NSF es una marca registrada de NSF International.44

ADJUNTE SU RECIBO AQUÍ. SE REQUIERE LA PRUEBA DE COMPRA PARA OBTENER SERVICIO BAJO LA GARANTÍA.Tenga a mano la siguiente información cuando llame al Centro para la eXperiencia del cliente:■ Nombre, dirección y número de teléfono■ Número de modelo y de serie■ Una descripción clara y detallada del problema ■ Prueba de compra incluido el nombre y la dirección del distribuidor o vendedor SI NECESITA SERVICIO TÉCNICO:

1. Antes de contactarnos para obtener servicio, determine si el producto requiere reparación. Algunas consultas

pueden atenderse sin servicio técnico. Tómese unos minutos para revisar la sección de Solución de problemas o Problemas y soluciones del Manual de uso y cuidado, escanee el código QR que se encuentra a la derecha para acceder a los recursos adicionales o visite https://jennair.custhelp.com.

Todos los servicios bajo la garantía los brindan exclusivamente Prestadores autorizados de servicio de Jenn-Air. Para EE.UU. y Canadá, dirija todas las solicitudes de servicio bajo la garantía a: Centro para la eXperiencia del cliente de Jenn-Air 1-800-JENNAIR (1-800-536-6247) Si usted se encuentra fuera de los cincuenta Estados Unidos o Canadá, póngase en contacto con su distribuidor autorizado de Jenn-Air para determinar si corresponde otra garantía. https://jennair.custhelp.com GARANTÍA LIMITADA DE DOCE AÑOS LO QUE ESTÁ CUBIERTO LO QUE NO ESTÁ CUBIERTO GARANTÍA LIMITADA DE DOS AÑOS Durante dos años a partir de la fecha de compra, siempre y cuando este electrodoméstico principal haya sido instalado, mantenido y operado según las instrucciones adjuntas o provistas con el producto, la marca Jenn-Air de Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominado “Jenn-Air”) se hará cargo del costo de las piezas especificadas de fábrica y del trabajo de reparación para corregir defectos en los materiales o en la mano de obra existentes en el momento de la compra de este electrodoméstico principal o, a su sola discreción, reemplazará el producto. En el caso de reemplazar el producto, su electrodoméstico estará cubierto por la garantía por el tiempo restante del período de garantía de la unidad original. GARANTÍA LIMITADA DEL TERCER AL SEXTO AÑO (SOLO PARA EL SISTEMA DE REFRIGERACIÓN SELLADO) Del tercer al sexto año a partir de la fecha de compra, cuando este electrodoméstico principal sea instalado, operado y mantenido de acuerdo a las instrucciones adjuntas o provistas con el producto, la marca Jenn-Air pagará por las piezas de repuesto especificadas de fábrica y del trabajo de reparación para los siguientes componentes, para corregir defectos de material o de mano de obra en el sistema de refrigeración sellado (incluye compresor, evaporador, condensador, secador y tubos conectores), existentes en el momento de la compra de este electrodoméstico principal. GARANTÍA LIMITADA DEL SÉPTIMO AL DUODÉCIMO AÑO (SOLO PARA EL SISTEMA DE REFRIGERACIÓN SELLADO - NO SE INCLUYE LA MANO DE OBRA) Del séptimo al duodécimo año a partir de la fecha de compra, cuando este electrodoméstico principal sea instalado, operado y mantenido de acuerdo a las instrucciones adjuntas o provistas con el producto, la marca Jenn-Air pagará por las piezas de repuesto especificadas de fábrica para los siguientes componentes, para corregir defectos de material o de mano de obra en el sistema de refrigeración sellado (incluye compresor, evaporador, condensador, secador y tubos conectores), existentes en el momento de la compra de este electrodoméstico principal. SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio deberá ser suministrado por una compañía de servicio designada por Jenn-Air. Esta garantía limitada es válida solamente en Estados Unidos o en Canadá y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se ha comprado. Esta garantía limitada entrará en vigor a partir de la fecha de la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

1. Uso comercial, no residencial o familiar múltiple o uso diferente

del indicado en las instrucciones del usuario, del operador o de instalación publicadas.

2. Instrucción a domicilio sobre cómo usar el producto.

3. Servicio para corregir el mantenimiento o la instalación incorrecta

del producto, la instalación que no esté de acuerdo con los códigos eléctricos o de plomería o corrección de plomería o instalación eléctrica doméstica (por ejemplo, instalación eléctrica, fusibles o mangueras de entrada de agua del hogar).

4. Piezas de consumo (por ejemplo, focos de luz, baterías, filtros de

agua o de aire, soluciones de conservación, etc.).

5. Daño causado por accidente, uso indebido, abuso, incendio,

inundación, actos fortuitos o el empleo de productos no aprobados por Jenn-Air.

6. Reparaciones a piezas o sistemas para corregir el daño o los

defectos del producto a causa de reparaciones por servicio no autorizado, alteraciones o modificaciones en el electrodoméstico.

7. Daños estéticos, incluyendo rayaduras, abolladuras,

desportilladuras u otro daño al acabado del electrodoméstico a menos que el mismo sea debido a defectos en los materiales o la mano de obra y se le informe a Jenn-Air en un lapso de 30 días.

8. Decoloración, herrumbre u oxidación de las superficies producto

de entornos corrosivos o cáusticos que incluyen, entre otras cosas, altas concentraciones de sal, humedad elevada o exposición a productos químicos.

9. Pérdida de comida o medicamentos debido a la falla del

10. Recogida o entrega. Este producto está destinado para ser

reparado en su hogar.

11. Gastos de viaje o de transporte para prestar servicio en lugares

remotos en los cuales no haya disponible un técnico de servicio autorizado por Jenn-Air.

12. Remoción o reinstalación de electrodomésticos en lugares

inaccesibles o dispositivos empotrados (por ejemplo, adornos, paneles decorativos, pisos, armarios, islas, mostradores, paredes, etc.) que interfieran con el servicio, la remoción o el reemplazo del producto.

13. Servicio técnico o piezas para electrodomésticos con números de

serie/modelo originales removidos, alterados o no identificados con facilidad. El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.45 5/14 EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de las garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizá no le corresponda. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra. EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA Jenn-Air no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este electrodoméstico principal aparte de las declaraciones incluidas en esta garantía. Si usted desea una garantía con una duración más prolongada o más completa que la garantía limitada que se incluye con este electrodoméstico principal, deberá dirigirse a Jenn-Air o a su distribuidor acerca de la compra de una garantía extendida. LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. JENN-AIR NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.46

/™ ©2014. Used under license in Canada. All rights reserved. Usada en Canadá bajo licencia. Todos los derechos reservados. Utilisé sous licence au Canada. Tous droits réservés. 5/14 Printed in U.S.A. Impreso en EE.UU. Imprimé aux É.-U.
