Tipo de producto	Sistema de columna portátil activo
Marca	Samson
Modelo	Resound VX8.1
Categoría	Altavoz amplificado
Dimensiones del subwoofer (An x Pr x Al)	385 x 473 x 500 mm
Dimensiones del array de columnas (An x Pr x Al)	98 x 484 x 111 mm (cada módulo)
Dimensiones del espaciador (An x Pr x Al)	98 x 450 x 111 mm
Peso total del sistema	30,4 kg (67 lb)
Alimentación eléctrica	100-240 V AC, 50/60 Hz, 700 W
Potencia del amplificador	700 W RMS (2 x 350 W)
Altavoces de graves	1 x 12 pulgadas
Altavoces de medios/agudos	8 x 3,5 pulgadas (con bobina de 1 pulgada)
Respuesta en frecuencia	60 Hz - 20 kHz (-3 dB)
SPL máximo	125 dB @ 1 W/1 m
Dispersión horizontal	120° (centro) / 200° (rotación)
Conectividad Bluetooth	Versión 4.0, A2DP, alcance 30 m
Entradas de audio	2 x combo XLR/Jack 1/4" (Mic/Línea/Inst), 1 x RCA estéreo
Salida de audio	1 x XLR Thru (preamplificado)
Modos DSP	Música, Live, Discurso, DJ
Ajuste del array de columnas	Centro / Rotación
Construcción del gabinete	Contrachapado con pintura negra texturizada
Rejilla de protección	Acero perforado con soporte de espuma
Mantenimiento y limpieza	Limpiar solo con un paño seco; no exponer al agua
Seguridad	No abrir; ningún componente reparable por el usuario; desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Contactar a un servicio técnico autorizado; no desmontar
Información general	Conforme a FCC y CE; garantía incluida (consultar el manual)

Preguntas frecuentes - Resound VX8.1 SAMSON

¿Cómo ensamblar el sistema Resound VX8.1?

Coloque el subwoofer sobre una superficie plana. Inserte el espaciador en el subwoofer alineando los cuatro pasadores. Luego, deslice el altavoz central en el espaciador, y luego el altavoz superior en el altavoz central hasta que encajen.

¿Cómo conectar mi teléfono por Bluetooth?

Gire la antena Bluetooth a la posición vertical. Presione el botón PAIR en la parte trasera del Resound VX8.1. En su teléfono, active el Bluetooth y seleccione "SAMSON BLUETOOTH". Si se solicita, ingrese el código 0000. La conexión se confirma con un indicador azul fijo.

¿Cómo ajustar el modo DSP?

El selector DSP ofrece cuatro modos: MUSIC, LIVE, SPEECH y DJ. Gire el interruptor al modo deseado. Por ejemplo, use SPEECH para conferencias y LIVE para conciertos.

¿Puedo usar dos sistemas Resound VX8.1 juntos?

Sí. Puede conectar la salida THRU del primer sistema a la entrada INPUT 1 del segundo. Coloque el interruptor MIX/INPUT 1 en MIX. Encienda primero el sistema principal, luego el segundo.

¿Cómo conectar un micrófono?

Conecte el micrófono a la entrada INPUT 1 (XLR). Coloque el interruptor MIC/LINE en posición MIC. Ajuste el volumen con el control INPUT 1 VOLUME.

¿Qué hacer si el indicador LIMIT se enciende en rojo?

El indicador rojo indica que el limitador está activo y que el amplificador se acerca al recorte. Reduzca el volumen de entrada o la fuente de audio hasta que el indicador verde permanezca encendido.

¿Cómo orientar los altavoces para una cobertura más amplia?

Gire los dos altavoces superiores 45° en direcciones opuestas. Luego coloque el interruptor COLUMN SELECT en posición ROTATE para ajustar la respuesta en frecuencia.

¿Cuáles son las precauciones de seguridad importantes?

No abra la carcasa, no contiene piezas reparables por el usuario. Evite la exposición al agua y a fuentes de calor. Desconecte el equipo en caso de tormenta o desuso prolongado.

¿Cómo limpiar el Resound VX8.1?

Use un paño seco y suave para limpiar la superficie. No use líquidos, solventes ni productos abrasivos. No bloquee las aberturas de ventilación.

¿Dónde encontrar el número de serie?

El número de serie se encuentra generalmente en la etiqueta en la parte trasera del subwoofer. Consérvelo para solicitudes de soporte técnico y garantía.

MANUAL DE USUARIO Resound VX8.1 SAMSON

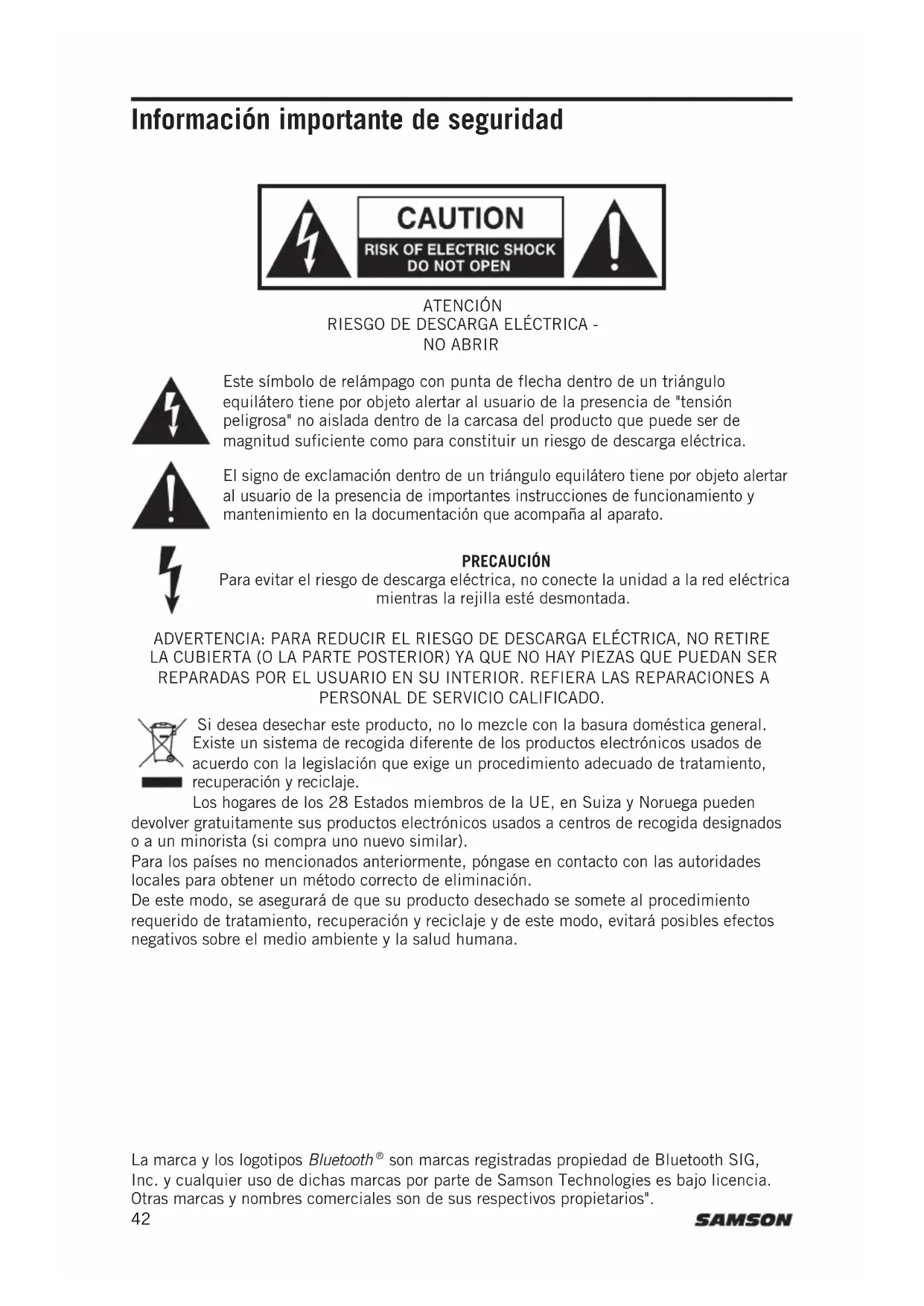

Información importante de seguridad

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENCIÓN RIESGO DE DESCARGA ELÉCTRICA - NO ABRIR

Este símbolo de relámpago con punta de flecha dentro de un triángulo equilátero tiene por objeto alertar al usuario de la presencia de "tensión peligrosa" no aislada dentro de la carcasa del producto que puede ser de magnitud suficiente como para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene por objeto alertar al usuario de la presencia de importantes instrucciones de funcionamiento y mantenimiento en la documentación que acompaña al aparato.

PRECAUCIÓN

Para evitar el riesgo de descarga eléctrica, no conecte la unidad a la red eléctrica mientras la rejilla esté desmontada.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR) YA QUE NO HAY PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO EN SU INTERIOR. REFIERA LAS REPARACIONES A PERSONAL DE SERVICIO CALIFICADO.

Si desea desechar este producto, no lo mezcle con la basura doméstica general. Existe un sistema de recogida diferente de los productos electrónicos usados de acuerdo con la legislación que exige un procedimiento adecuado de tratamiento, recuperación y reciclaje.

Los hogares de los 28 Estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados a centros de recogida designados o a un minorista (si compra uno nuevo similar).

Para los países no mencionados anteriormente, póngase en contacto con las autoridades locales para obtener un método correcto de eliminación.

De este modo, se asegurará de que su producto desechado se somete al procedimiento requerido de tratamiento, recuperación y reciclaje y de este modo, evitará posibles efectos negativos sobre el medio ambiente y la salud humana.

La marca y los logotipos Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Samson Technologies es bajo licencia. Otras marcas y nombres comerciales son de sus respectivos propietarios".

Información importante de seguridad

1. Lea estas instrucciones.
2. Conserve estas instrucciones..
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.

6. Limpie sólo con un paño seco.

7. No bloquee ninguna de las aberturas de ventilación. Instale de acuerdo con las instrucciones del fabricante.

8. No lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor.

9. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe suministrado no encaja en su toma de corriente, consulte a un electricista para reemplazar la toma de corriente obsoleta.

10. Proteja el cable de alimentación de ser pisado o pellizcado, particularmente en los enchufes, receptáculos de conveniencia y en el punto donde salen del aparato.

11. Utilice únicamente los aditamentos o accesorios especificados por el fabricante.

12. Utilice únicamente con el carro, soporte, trípode, soporte o mesa especificados por el fabricante o vendidos con el aparato. Cuando utilice un carro, tenga cuidado al mover la combinación de carro/aparato para evitar lesiones por vuelco.

1. Desenchufe el aparato cuando haya tormentas eléctricas o cuando no lo utilice durante largos períodos de tiempo.

2. Todas las reparaciones deben ser realizadas por personal cualificado. El servicio es necesario cuando el aparato ha sido dañado de alguna manera, como por ejemplo si el cable de alimentación o el enchufe están dañados, si se ha derramado líquido o si han caído objetos dentro del aparato, si ha estado expuesto a la lluvia o la humedad, si no funciona normalmente o si se ha caído.

3. Este aparato no debe estar expuesto a goteos o salpicaduras de agua y no debe colocarse ningún objeto lleno de líquido, como jarrones, sobre el aparato.

4. Precaución: para evitar descargas eléctricas, haga coincidir la clavija ancha y la ranura ancha hasta que el enchufe esté insertado por completo.

5. Por favor, mantenga un buen ambiente de ventilación alrededor de toda la unidad.

6. INTERRUPTOR DE ENCENDIDO/APAGADO: Para los productos con interruptor de alimentación, el interruptor de alimentación NO interrumpe la conexión de la red eléctrica.

7. DESCONEXIÓN DE LA RED ELÉCTRICA: El enchufe debe permanecer en buen estado de funcionamiento. Para el montaje en bastidor o en una instalación en la que no se pueda acceder al enchufe, debe incorporarse a la instalación eléctrica del bastidor o del edificio un interruptor de red para todos los polos con una separación de los contactos de al menos 3 mm en cada polo.

8. Advertencia: El aparato debe conectarse a una toma de corriente con conexión protectora a tierra.

Información importante de seguridad

Aviso de la FCC

1. Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones:

(1) Este dispositivo no puede causar interferencias perjudiciales.
(2) Este dispositivo debe aceptar cualquier interferencia recibida, lo que incluye interferencias que puedan causar un funcionamiento no deseado.

1. Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Declaración de la FCC

Este equipo ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.

Este equipo genera usos y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia mediante alguna o más de las siguientes medidas:

• Volver a orientar o ubicar la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio o TV experimentado para obtener ayuda.

Declaración de exposición a la radiación de la FCC

Este equipo cumple con los límites de exposición a la radiación RF de la FCC establecidos para un entorno no controlado.

Declaración de advertencia de RF

Este equipo cumple con los límites de exposición a la radiación RF de la FCC establecidos para un entorno no controlado. El usuario final debe seguir las instrucciones de operación específicas para satisfacer el cumplimiento de la exposición a RF. Este transmisor no debe estar ubicado en el mismo lugar ni operar en conjunto con ninguna otra antena o transmisor.

Por la presente, Samson Technologies Corp. declara que Resound VX8.1 cumple con los requisitos esenciales y otras disposiciones relevantes de la Directiva 2014/53/EU. La declaración de conformidad puede consultarse en el sitio web:

http://www.samsontech.com/site_media/support/manuals/VX8.1_DOC.pdf

Introducción

¡Felicitaciones por la compra del sistema de columna portátil Resound VX8.1 de Samson! Resound VX8.1 es un sistema todo en uno que incluye un subwoofer de 12" y ocho transductores de 3,5" dispuestos en un conjunto de altavoces verticales. La instalación y la configuración son extremadamente fáciles con las tres piezas del conjunto de columnas unidas y encajadas en el subwoofer. El mezclador integrado de 3 canales permite que Resound VX8.1 sea usado como un PA independiente, o puede ser conectado a un mezclador o usado como parte de un sistema de refuerzo de sonido.

El conjunto vertical puede ser acomodado en línea para 120° de cobertura horizontal, o girado 45° a izquierda y derecha para una cobertura ultra ancha de 200°. El mezclador tiene entradas para micrófonos, instrumentos y dispositivos de nivel de línea. Resound

VX8.1 también incluye conectividad inalámbrica Bluetooth® para transmitir audio desde su teléfono inteligente, tableta u ordenador. Con 700 vatios de potencia continua (350 vatios para el subwoofer y 350 vatios para el conjunto vertical) y cuatro configuraciones DSP para diferentes aplicaciones de sonido, Resound VX8.1 es la solución perfecta donde se necesita un refuerzo de sonido de alta calidad.

En estas páginas, encontrará una descripción detallada de las características de Resound VX8.1, instrucciones paso a paso para su configuración y uso, y especificaciones completas. Si su Resound VX8.1 fue comprado en los Estados Unidos, también encontrará una tarjeta de garantía incluida, no olvide seguir las instrucciones para que pueda recibir soporte técnico y para que podamos enviarle información actualizada sobre este y otros productos Samson en el futuro. También, asegúrese de visitar nuestro sitio web (www.samsontech.com) para obtener información completa sobre nuestra línea completa de productos.

Le recomendamos que guarde los siguientes registros como referencia, así como una copia de su recibo de venta.

Fecha de compra: ____

Si tiene alguna pregunta o comentario sobre el sistema de columna portátil Resound VX8.1 o cualquier otro producto de Samson, no dude en ponerse en contacto con [e-mail].

Con el cuidado y mantenimiento adecuados, su sistema de columna portátil Resound VX8.1 funcionará sin problemas durante muchos años. Si su Sistema de columna portátil Resound VX8.1 requiere servicio, un número de Autorización de Devolución (RA) debe ser obtenido antes de enviar su unidad a Samson. Sin este número, la unidad no será aceptada. Por favor visite www.samsontech.com/ra para obtener un número RA antes de enviar su unidad. Por favor, conserve los materiales de embalaje originales y, si es posible, devuelva la unidad en su caja original. Si su Sistema de Columna Portátil Resound VX8.1 fue comprado afuera de los Estados Unidos, contacte a su distribuidor local.

Cómo empezar

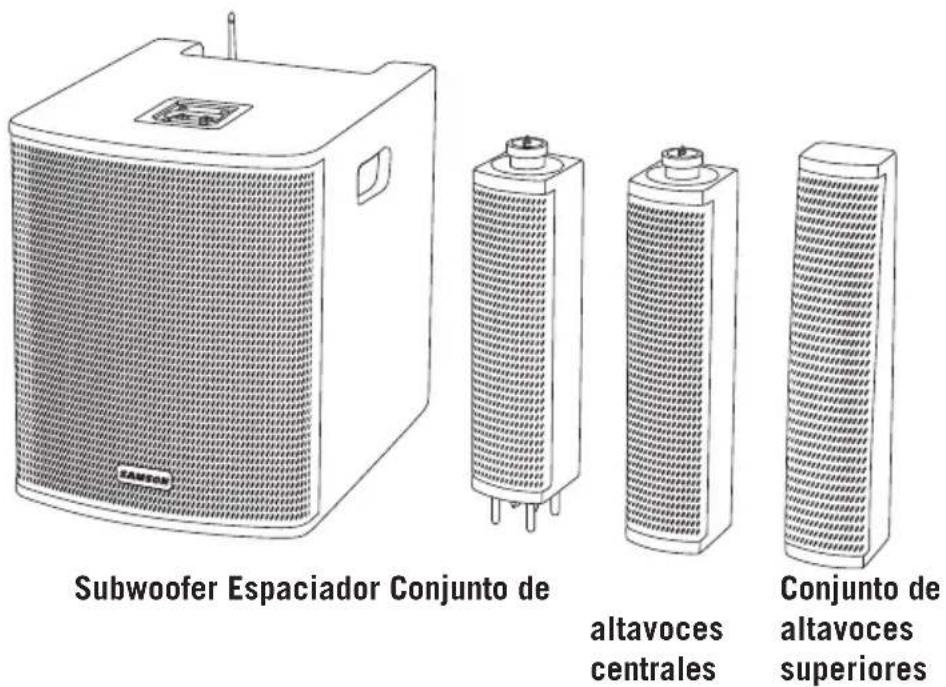

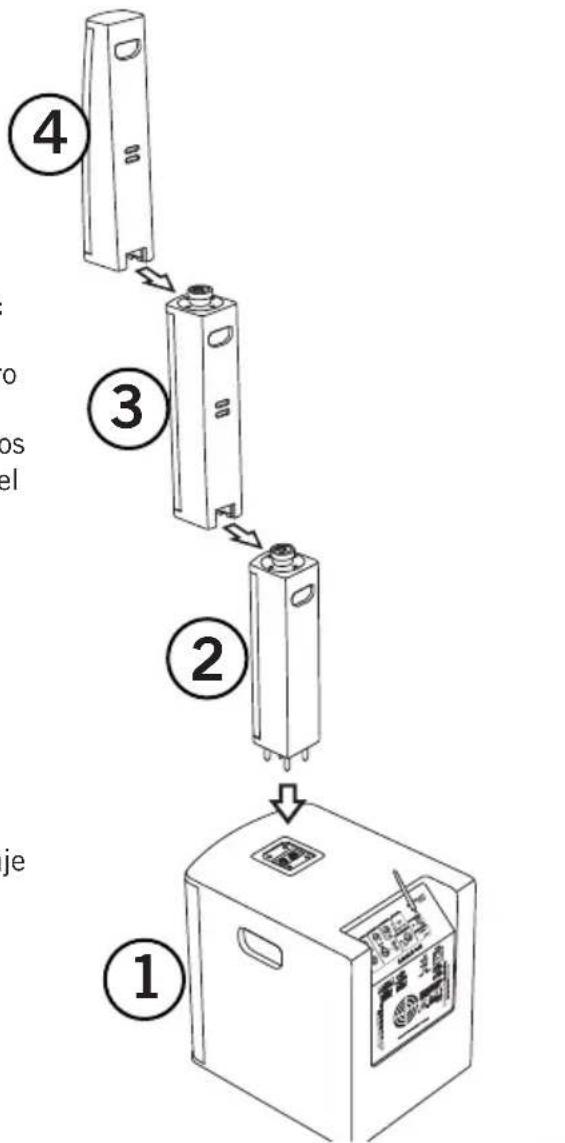

Resound VX8.1 se compone de cuatro secciones: Subwoofer de 12" con amplificador incorporado, espaciador, matriz de altavoces central con cuatro transductores de 3,5" y una matriz de altavoces superior con cuatro transductores de 3,5". Siga los pasos que se indican a continuación para armar el sistema.

1. Coloque el subwoofer Resound VX8.1 sobre una superficie plana y estable.
2. Inserte la sección de espaciador en el subwoofer, alineando las cuatro clavijas del espaciador con los cuatro orificios del subwoofer.
3. Deslice el conjunto de altavoces centrales en la parte superior del espacio hasta que encaje en su sitio.
4. Deslice la matriz de altavoces superior en la parte superior de la matriz de altavoces central hasta que encaje en su sitio.

Cómo empezar

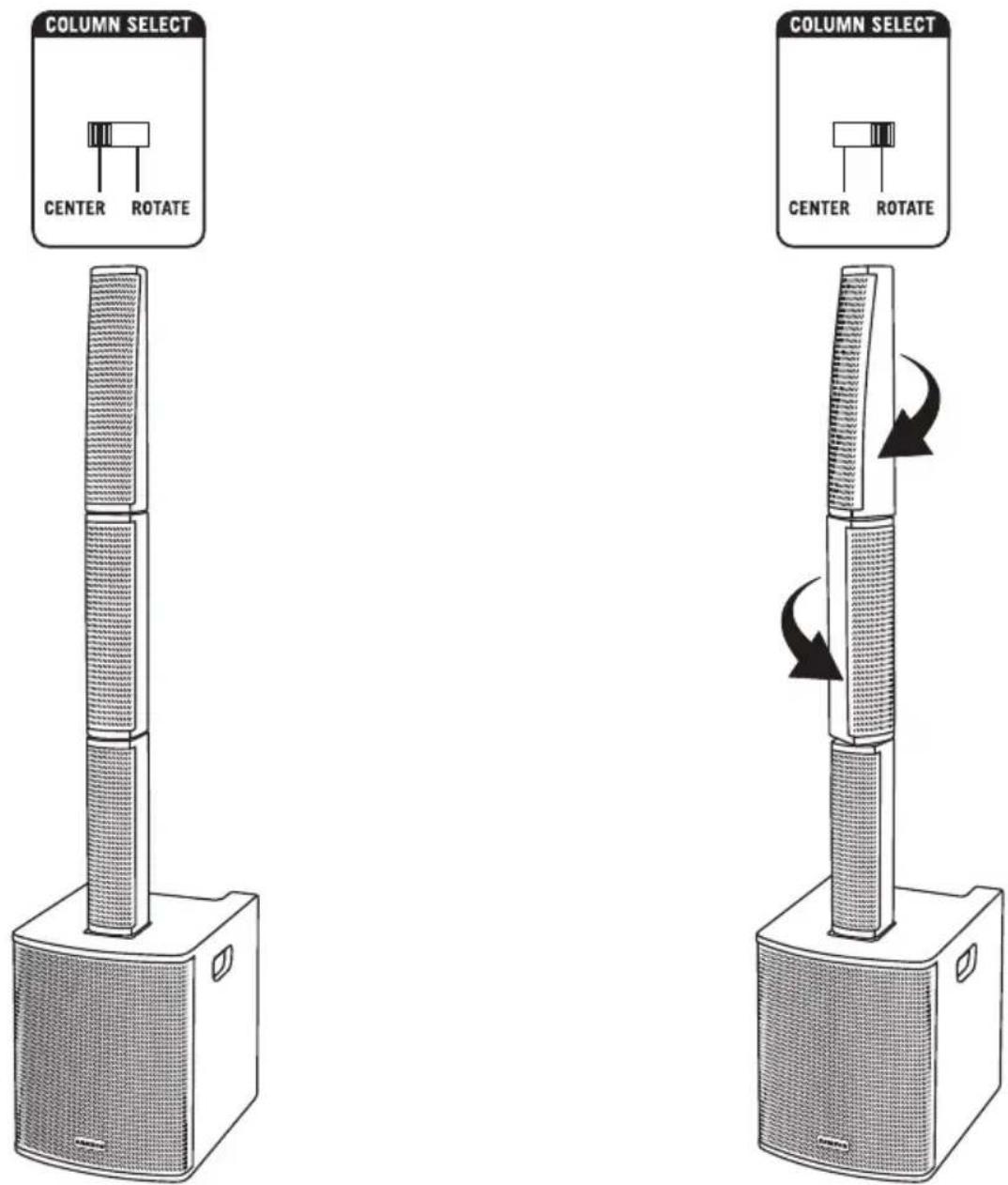

Resound VX8.1 proporciona una cobertura horizontal de 120°. El diseño único del conjunto permite que los dos conjunto de altavoces giren 45° en direcciones opuestas, proporcionando un área de cobertura excepcionalmente amplia de 200°.

El DSP integrado tiene dos configuraciones de Selección de Columna. Cuando los conjunto de altavoces estén centrados, coloque el interruptor COLUMN SELECT en la posición central. Cuando los dos arreglos se giren 45°, coloque el interruptor en la posición de rotación. Esto asegurará que la respuesta tonal de la matriz de altavoces se mantenga consistente en cualquiera de las dos posiciones.

COLUMN SELECT CENTER ROTATE COLUMN SELECT CENTER ROTATE

Inicio rápido

1. Coloque el interruptor de encendido de Resound VX8.1 en la posición OFF, y gire completamente todos los controles LEVEL en sentido contrario a las agujas del reloj en O.

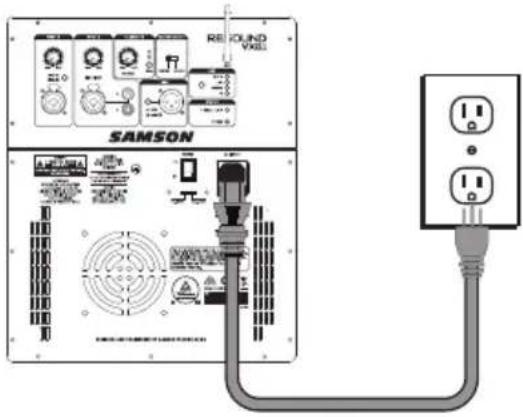

2. Si hay una toma de corriente disponible, conecte el cable de alimentación incluido a la entrada de CA del altavoz y enchúfelo a una toma de corriente.
3. Ponga el interruptor de alimentación de Resound VX8.1 en la posición ON.
4. Conecte sus fuentes de audio.
5. Gire el control MASTER VOLUME hacia arriba y ajuste los niveles de entrada, siguiendo los pasos que se indican a continuación.

Conexiones

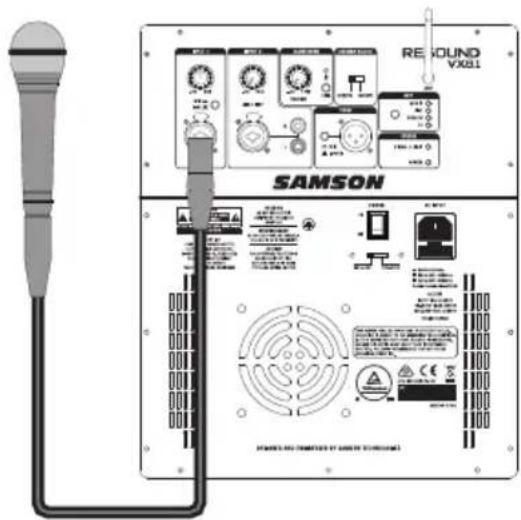

INPUT 1 (Entrada de micrófono/entrada de línea)

1. Conecte un micrófono con n cable XLR estándar o un equipo de nivel de línea con un cable de instrumento de 1/4".
2. Si conecta un micrófono, ponga el interruptor MIC/LINE en la posición hacia abajo (MIC). Si conecta un dispositivo de nivel de línea, coloque el interruptor LINE/MIC en la posición (LINE) hacia arriba.
3. Mientras habla en el micrófono o reproduce música de una fuente de audio de nivel de línea, levante lentamente el control de volumen del canal INPUT 1 hasta que haya alcanzado el nivel deseado.

NOTA: Si no utiliza la entrada de canal 1, gire el control VOLUME completamente hacia abajo para evitar cualquier ruido no deseado.

INPUT 2

Conexión de una guitarra eléctrica

1. Conecte una guitarra eléctrica con un cable de instrumento estándar de 1/4".
2. Pulse el interruptor LINE/INST hasta la posición INST (abajo).
3. Mientras toca la guitarra, suba lentamente el control de volumen del canal INPUT 2 hasta que haya alcanzado el nivel deseado.

Nota: Si se conecta una guitarra eléctrica, se recomienda utilizar un preamplificador entre el instrumento y Resound VX8.1 para reproducir el sonido de un amplificador de guitarra.

REBOUND VX80 SAMSON 11 11 11

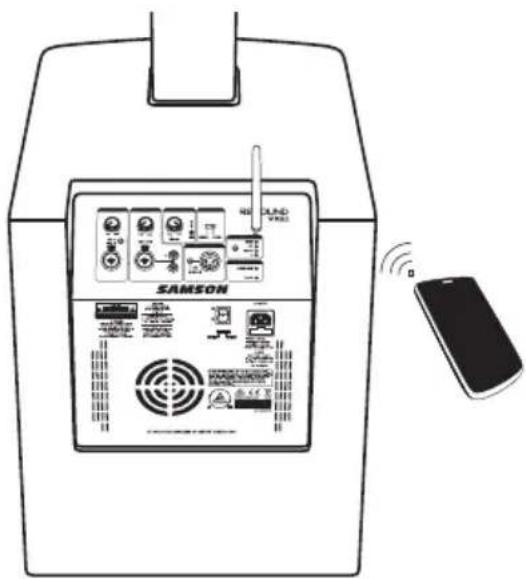

1. Gire el control de volumen BLUETOOTH hacia abajo en sentido contrario a las agujas del reloj a 0.
2. Gire la antena Bluetooth de modo que quede en posición vertical.

3. Con Resound VX8.1 y su dispositivo Bluetooth encendido, presione el botón PAIR en el panel trasero del Resound VX8.1 para que se descubra el altavoz. El indicador Bluetooth parpadeará lentamente en azul.

4. En la configuración de su dispositivo Bluetooth, póngalo en "descubrir" los dispositivos disponibles.

5. En la lista de dispositivos Bluetooth, seleccione el dispositivo "SAMSON BLUETOOTH".

SAMSON

1. Si el dispositivo solicita una clave de acceso, ingrese los dígitos 0000 (cuatro ceros) y pulse Aceptar. Es posible que algunos dispositivos pidan que se acepte la conexión.

2. El altavoz Resound VX8.1 indica que se ha completado el emparejamiento cuando el indicador se vuelve azul fijo. Ahora puede transmitir audio desde su dispositivo a los altavoces Resound VX8.1.

3. Con el control de volumen del dispositivo Bluetooth activado, reproduzca algo de música y levante lentamente el control de volumen BLUETOOTH VOLUME de Resound VX8.1 hasta que haya alcanzado el nivel deseado.

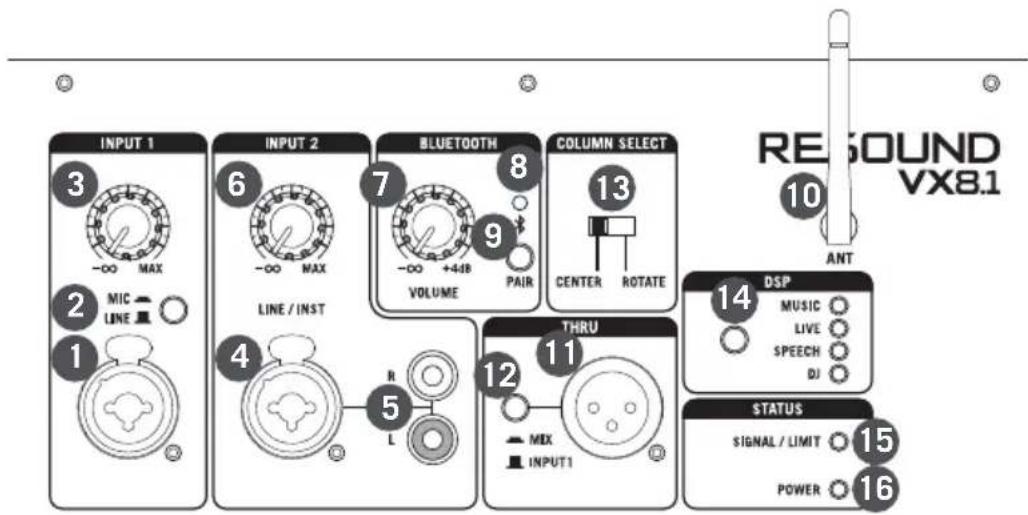

Controles y conexiones de Resound VX8.1

INPUT 1 3 -∞ MAX 2 MIC LINE 1 INPUT 2 6 -∞ MAX LINE / INST 4 5 R L BLUETOOTH 7 -∞ +448 VOLUME 9 PAIR COLUMN SELECT 13 CENTER ROTATE 10 ANT RESPOUND VX8.1 THRU 12 MIX INPUT1 11 DSP MUSIC LIVE SPEECH DJ STATUS SIGNAL / LIMIT POWER 15 16

SAMSON

ATTENTION POUR NE PAS COMPROMETTRE LA PROTECTION CONTRE LES RISQUES D'INCENDIE, REMPLACER PAR UN FUSIBLE DE MÊME TYPE ET DE MÊMES CARACTERISTIQUES NOMINALES

1. ENTRADA 1 - XLR: entrada combinada de 1/4" para conectar un micrófono o un dispositivo con una señal de nivel de línea.
2. Interruptor LINE/MIC: ajusta la ganancia de la entrada CH1 para un micrófono o dispositivo de nivel de línea.
3. ENTRADA 1 Volumen: controla el nivel de la entrada de INPUT 1 Mic/Line.
4. ENTRADA 2 - XLR: entrada combinada de 1/4" para conectar un instrumento o un dispositivo con una señal de nivel de línea.
5. INPUT 2 Stereo Input: conectores de entrada RCA estéreo para conectar la salida de dispositivos como MP3, dispositivos móviles o cualquier otro dispositivo de nivel de línea.
6. Volumen de ENTRADA 2: controla el nivel de las entradas de ENTRADA 2.
7. BLUETOOTH ® VOLUME: controla el nivel de entrada de Bluetooth.
8. Indicador de emparejamiento: muestra el estado de Bluetooth del sistema XP208w.
9. Botón PAIR: pulse este botón para activar el modo de emparejamiento con el fin de conectarse a un dispositivo de audio Bluetooth.
10. Antena Bluetooth: esta antena recibe la señal de un dispositivo emparejado y debe colocarse en posición vertical cuando se utiliza Bluetooth. El receptor Bluetooth tiene un alcance de aproximadamente 100' (30m).

Controles y conexiones de Resound VX8.1

1. LINE OUT: conector de salida XLR de nivel de línea para conectar a la entrada de otro Resound VX8.1 para expandir su sistema de sonido.
   NOTA: Cuando conecte otro sistema de altavoces con alimentación a la salida THRU de Resound VX8.1, es importante encender primero el sistema principal Resound VX8.1 y, a continuación, encender el altavoz conectado. Al apagar el sistema, se recomienda apagar todos los altavoces conectados y, a continuación, apagar el sistema Resound VX8.1 principal.
2. Interruptor MIX/INPUT 1: este interruptor se utiliza para seleccionar la señal que se envía a la salida THRU. Cuando el interruptor está en la posición MIX, la señal en la salida THRU es una mezcla de las señales de la entrada 1 y la entrada 2. Cuando el interruptor está en la posición INPUT 1, la salida THRU sólo transmite la señal de la entrada 1.
3. Conmutador COLUMN SELECT: este conmutador selecciona la respuesta de frecuencia que es apropiada para el arreglo de altavoces basándose en la posición de los altavoces. Cuando todos los altavoces estén en línea, utilice el ajuste CENTER. Cuando al conjunto de altavoces se lo gira 45° en direcciones opuestas, utilice el ajuste ROTATE.
4. DSP: Resound VX8.1 tiene cuatro curvas de contorno del ecualizador preestablecidas: MUSIC, LIVE, SPEECH y DJ.
5. Indicador de SEÑAL/LÍMITE: este indicador de dos colores se ilumina de color verde cuando la señal está presente en las entradas y de rojo cuando el amplificador interno está cerca del punto de recorte y el limitador está activado. Si se ilumina el indicador de color rojo con frecuencia, baje los controles de volumen de entrada en el Resound VX8.1 o baje la señal en la fuente, hasta que el indicador no se ilumine más, o se ilumine sólo ocasionalmente con picos de señal altos.
6. Indicador POWER: este indicador se ilumina de color verde indicando que el Resound VX8.1 está encendido y recibiendo alimentación.
7. Entrada de CA: conecte aquí el cable de alimentación IEC de 3 clavijas suministrado.
8. Interruptor POWER: utilice el interruptor POWER para encender o apagar Resound VX8.1.
9. Interruptor de selección de voltaje de CA: este interruptor se utiliza para ajustar el voltaje de operación. Asegúrese de comprobar que el interruptor está en la posición correcta para su país.

Uso de dos sistemas Resound VX8.1

Para aplicaciones de refuerzo de sonido más grandes que utilizan un par de sistemas Resound VX8.1, existen dos métodos para conectar los sistemas.

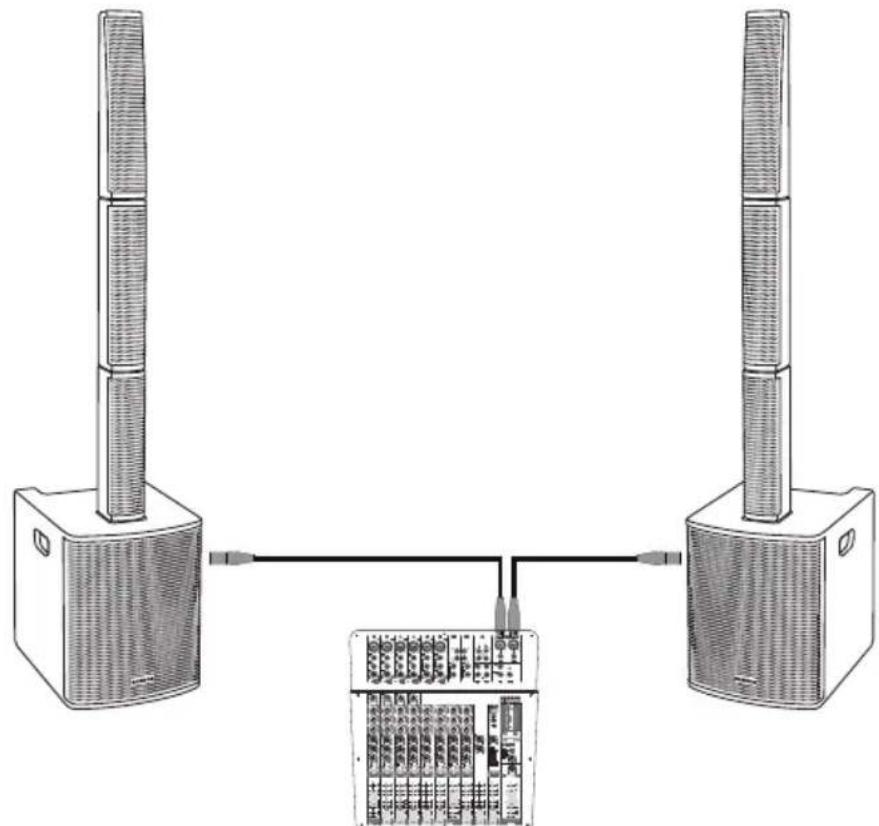

Conecte dos sistemas Resound VX8.1 a un mezclador

1. Ponga el sistema Resound VX8.1 y el interruptor de alimentación en la posición OFF.

2. Gire hacia abajo los controles VOLUME del panel trasero de Resound VX8.1, en el sentido contrario a las agujas del reloj.

3. Siguiendo las instrucciones del fabricante, conecte las fuentes de audio a su mezclador.

4. Conecte un cable XLR o de 1/4" desde la salida de su mezclador a la toma INPUT 1 en el panel trasero de Resound VX8.1. Ponga el interruptor MIC/LINE en la posición LINE.

5. Conecte los cables de alimentación suministrados a las tomas IEC en la parte posterior de los sistemas Resound VX8.1. Enchufe los cables de alimentación a un tomacorriente de CA.

Nota: Asegúrese siempre de que el tomacorriente de CA tenga el voltaje correcto, tal como se indica en el panel trasero de Resound VX8.1.

1. Ponga los interruptores POWER de Resound VX8.1 en la posición ON.

2. Pase una señal de audio de su mezcladora y compruebe que obtiene un buen nivel utilizando el medidor de salida de la mezcladora.

3. Suba lentamente los controles de volumen INPUT 1 de Resound VX8.1 hasta que haya alcanzado el nivel deseado.

4. Si el volumen de los altavoces es muy alto, o si ve que el indicador LIMIT parpadea con frecuencia, baje un poco el control de volumen en Resound VX8.1 hasta que no se ilumine el indicador Peak, o sólo se ilumine ocasionalmente con picos de señal.

Nota: Antes de conectar y encender, recuerde la regla "último en colocar, primero en desconectar" del equipo de audio encendido: Al encender su sistema, asegúrese de que todos los cables estén conectados, primero encienda su mezcladora y cualquier otro equipo externo, luego encienda su Resound VX8.1. Cuando lo apague, apague primero su Resound VX8.1 y luego su mezcladora y su equipo externo.

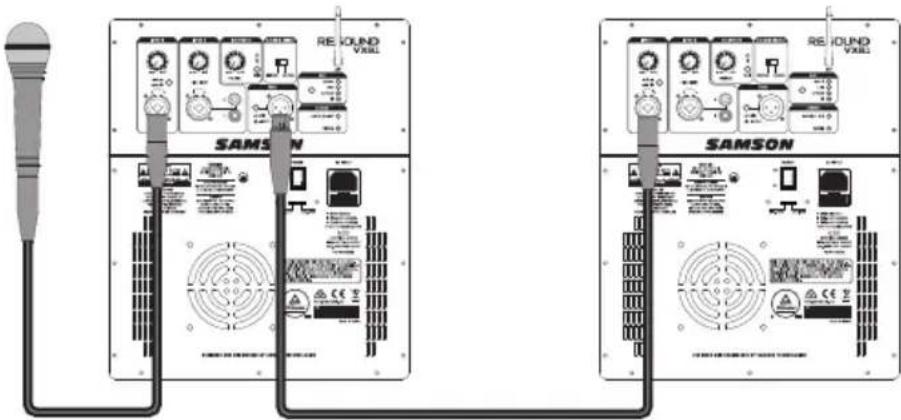

Conexión en cadena de dos sistemas Resound VX8.1

Este método es conveniente cuando usted no tiene un mezclador o tiene fuentes de entrada mínimas.

1. Conecte todas las fuentes de entrada al sistema principal Resound VX8.1.
2. Ponga el interruptor MIX/INPUT 1 en la posición MIX hacia abajo.
3. Conecte un cable XLR de la salida THRU del Resound VX8.1 principal a la entrada 1 del segundo sistema Resound VX8.1.
4. En el segundo Resound VX8.1, ponga el interruptor INPUT 1 MIC/LINE en la posición LINE.

5. Ajuste el nivel de audio del sistema principal Resound VX8.1.

6. Suba el control de volumen INPUT 1 del segundo Resound VX8.1 hasta que se alcance el nivel de salida deseado.

NOTA: Cuando conecte otro sistema de altavoces con alimentación a la salida THRU de Resound VX8.1, es importante encender primero el sistema principal Resound VX8.1 y, a continuación, encender el altavoz conectado. Al apagar el sistema, se recomienda apagar todos los altavoces conectados y, a continuación, apagar el sistema Resound VX8.1 principal.

RE JOUND VIXEL SAMSON RE JOUND VIXEL SAMSON

Especificaciones

Amplificador
Potencia del sistema	Programa de 700 W (2 x 350 W) continuo de 1400 W (2 x 700 W)
Respuesta de frecuencia 60Hz	- 20kHz (-3dB)
Máx SPL 125 dB a 1W/1m
Consumo de energía Entrada de	CA 100V/110-120V/220-240V 50/60Hz 700W
Altavoces
Transductores de alta frecuencia	8 transductores de 3.5" con bobina de voz de 1»
Conjunto de rotación izquierda/derecha	90°
Dispersión horizontal 120°–200°
Transductores de baja frecuencia	Woofer de 12"
Construcción Gabinete de contrachapado con pintura negra texturizada
Rejilla Rejilla de acero perforado con soporte de espuma
Mezclador
Entrada 1 XLR - 1/4" combo (Mic/Line)
Entrada 2 XLR - 1/4" combo (Línea/Instrumento), RCA
Salidas XLR Thru
EQ DSP	Music, Live, Speech, DJ
Conjunto de columnas DSP	Centrar, girar
Bluetooth®	Bluetooth 4.0 A2DP
Frecuencia Bluetooth	2.402GHz ~ 2.480GHz
Potencia de RF	<10mW
Indicadores de estado	Señal/Límite (2 colores), alimentación, estado de Bluetooth
Dimensiones y peso
Dimensiones del subwoofer (LxAnxAI)	15,16" x 18,62" x 19,69".385 mm x 473 mm x 500 mm
Dimensiones de la matriz de altavoces (LxAnxAI)	3.86" x 19.04" x 4.37"(El conjunto superior se estrecha a 2.5")98 mm x 484 mm x 111 mm(conos del conjunto superior hasta 63,5 mm)
Dimensiones del espaciador (LxWxH)	3,86" x 17,72" x 4,3798 mm x 450 mm x 111 mm
Peso del sistema 30,4 kg / 67	b

En Samson estamos continuamente mejorando nuestros productos, por lo tanto las especificaciones y las imágenes están sujetas a cambios sin previo aviso.
