Tipo de producto	Altavoz 5"x7" / 6"x8" de dos vías
Marca	Jensen
Modelo	XS5768
Potencia nominal (RMS)	70 vatios
Potencia máxima (pico)	280 vatios
Impedancia	4 ohmios
Sensibilidad	92 dB (1W/1m)
Respuesta en frecuencia	42 Hz - 30 kHz (-3 dB)
Material del woofer	Polipropileno reforzado con mica, moldeado por inyección
Material de la suspensión	Caucho nitrilo
Tipo de tweeter	Domo de seda de 25 mm
Peso del imán	13 oz
Excursión lineal (Xmax)	3.4 mm
Profundidad de montaje	56 mm (2.20")
Corte de montaje	128 x 181 mm (5.05" x 7.1")
Altura de las rejillas	25.5 mm (1.0")
Altura del tweeter	16.5 mm (0.65")
Material de la canasta	Acero resistente a la deformación, baja resonancia
Rejillas incluidas	Rejillas de malla metálica
Garantía	1 año limitada (Estados Unidos y Canadá)
Instalación	Desconectar la batería antes de la instalación. Respetar la polaridad.

Preguntas frecuentes - XS5768 JENSEN

¿Cuál es la potencia máxima del altavoz XS5768?

La potencia máxima es de 280 vatios en pico y 70 vatios RMS.

¿Qué tipo de tweeter se utiliza en el XS5768?

El XS5768 está equipado con un tweeter de domo de seda de 25 mm con imán de neodimio.

¿Cuáles son las dimensiones del corte de montaje?

El corte de montaje es de 128 x 181 mm (5.05" x 7.1").

¿Este altavoz es compatible con una radio de coche estándar?

Sí, está diseñado para reemplazar directamente los altavoces de coche estándar. Asegúrese de que la profundidad de montaje (56 mm) sea compatible con su vehículo.

¿Cuál es la impedancia del altavoz?

La impedancia es de 4 ohmios, lo que es estándar para la mayoría de los autorradios.

¿Cómo instalar el altavoz XS5768?

Desconecte la batería, retire el altavoz antiguo, conecte los cables respetando la polaridad (cable rayado = negativo), fije la rejilla si es necesario, luego vuelva a conectar la batería. Consulte el manual para más detalles.

¿Cuál es la garantía del producto?

La garantía es de 1 año limitada para Estados Unidos y Canadá. Cubre defectos de material y fabricación.

¿Se incluyen las rejillas?

Sí, se incluyen rejillas de malla metálica con todos los modelos de la serie.

¿Puedo usar este altavoz con un amplificador externo?

Sí, se recomienda usar un amplificador externo para una mejor calidad de sonido. La potencia RMS de 70 W es adecuada para la mayoría de los amplificadores.

¿Cómo limpiar el altavoz?

Use un paño suave y seco para limpiar la rejilla y el cono. Evite productos químicos y agua para no dañar los componentes.

MANUAL DE USUARIO XS5768 JENSEN

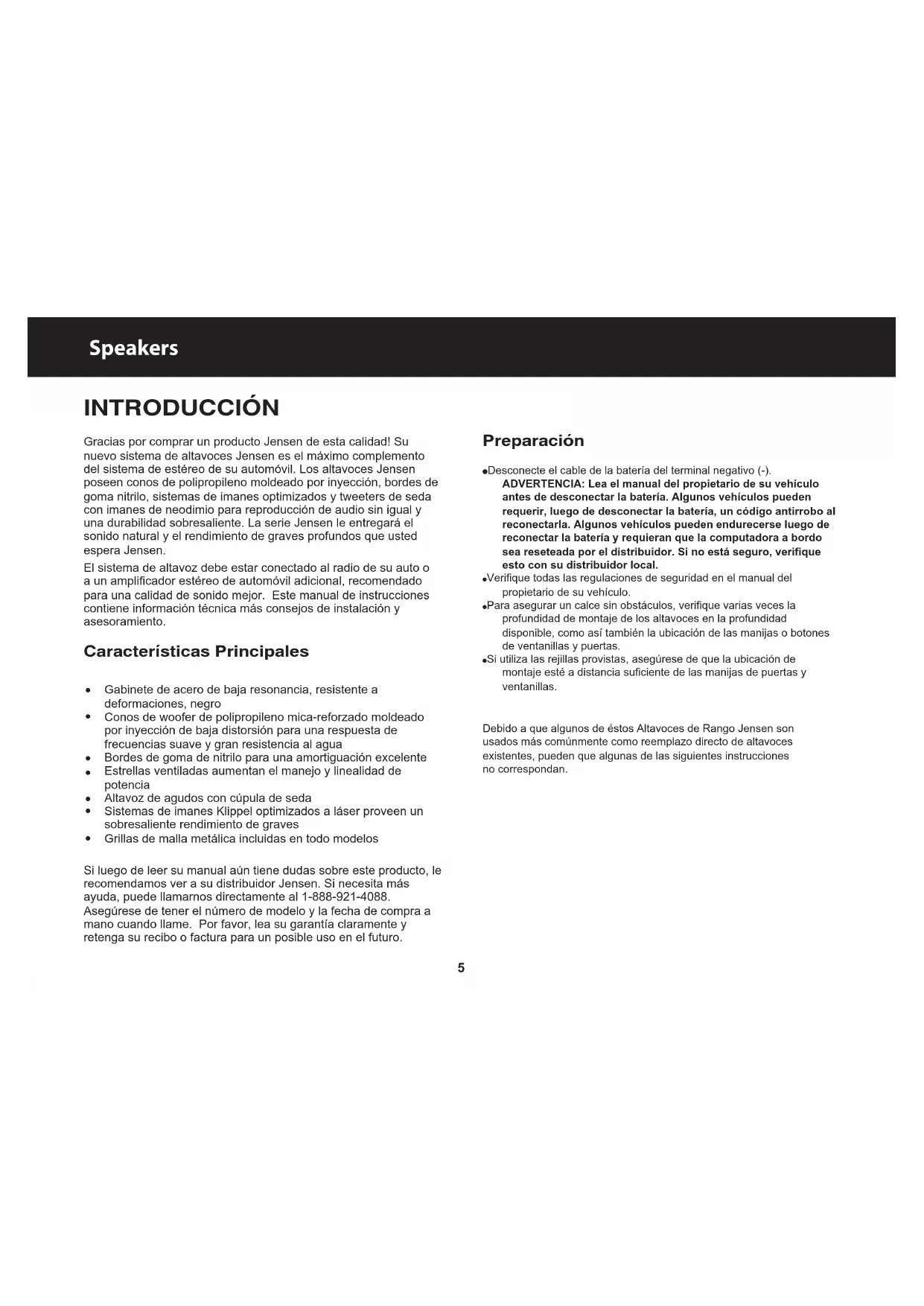

Gracias por comprar un producto Jensen de esta calidad! Su nuevo sistema de altavoces Jensen es el máximo complemento del sistema de estéreo de su automóvil. Los altavoces Jensen poseen conos de polipropileno moldeado por inyección, bordes de goma nitrilo, sistemas de imanes optimizados y tweeters de seda con imanes de neodimio para reproducción de audio sin igual y una durabilidad sobresaliente. La serie Jensen le entregará el sonido natural y el rendimiento de graves profundos que usted espera Jensen.

El sistema de altavoz debe estar conectado al radio de su auto o a un amplificador estéreo de automóvil adicional, recomendado para una calidad de sonido mejor. Este manual de instrucciones contiene información técnica más consejos de instalación y asesoramiento.

Características Principales

• Gabinete de acero de baja resonancia, resistente a deformaciones, negro
• Conos de woofer de polipropileno mica-reforzado moldeado por inyección de baja distorsión para una respuesta de frecuencias suave y gran resistencia al agua
• Bordes de goma de nitrilo para una amortiguación excelente
• Estrellas ventiladas aumentan el manejo y linealidad de potencia
• Altavoz de agudos con cúpula de seda
• Sistemas de imanes Klippel optimizados a láser proveen un sobresaliente rendimiento de graves
• Grillas de malla metálica incluidas en todo modelos

Si luego de leer su manual aún tiene dudas sobre este producto, le recomendamos ver a su distribuidor Jensen. Si necesita más ayuda, puede llamarnos directamente al 1-888-921-4088.

Asegúrese de tener el número de modelo y la fecha de compra a mano cuando llame. Por favor, lea su garantía claramente y retenga su recibo o factura para un posible uso en el futuro.

Preparación

• Desconecte el cable de la batería del terminal negativo (-).
  ADVERTENCIA: Lea el manual del propietario de su vehículo antes de desconectar la batería. Algunos vehículos pueden requerir, luego de desconectar la batería, un código antirrobo al reconectarla. Algunos vehículos pueden endurecerse luego de reconectar la batería y requieran que la computadora a bordo sea reseteada por el distribuidor. Si no está seguro, verifique esto con su distribuidor local.
• Verifique todas las regulaciones de seguridad en el manual del propietario de su vehículo.
• Para asegurar un calce sin obstáculos, verifique varias veces la profundidad de montaje de los altavoces en la profundidad disponible, como así también la ubicación de las manijas o botones de ventanillas y puertas.
• Si utiliza las rejillas provistas, asegúrese de que la ubicación de montaje esté a distancia suficiente de las manijas de puertas y ventanillas.

Debido a que algunos de éstos Altavoces de Rango Jensen son usados más comúnmente como reemplazo directo de altavoces existentes, pueden que algunas de las siguientes instrucciones no correspondan.

Speakers

INSTALACIÓN

Pasos de Instalación Básicos

Paso 1: Quite los altavoces existentes.
Paso 2: Posicione el nuevo altavoz y alinéelo con los agujeros de montaje existentes.
Paso 3: Fije los terminales del altavoz positivo (+) y negativo (-) (vea FIGURA 2). Asegúrese de respetar la polaridad adecuada cuando conecte los cables (el alambre rayado es negativo).
Paso 4: Si no utiliza las rejillas de fábrica, fije firmemente la rejilla.
Paso 5: Monte el altavoz (usando el equipo de fábrica cuando sea posible).
Paso 6: Reconecte el terminal negativo de la batería.

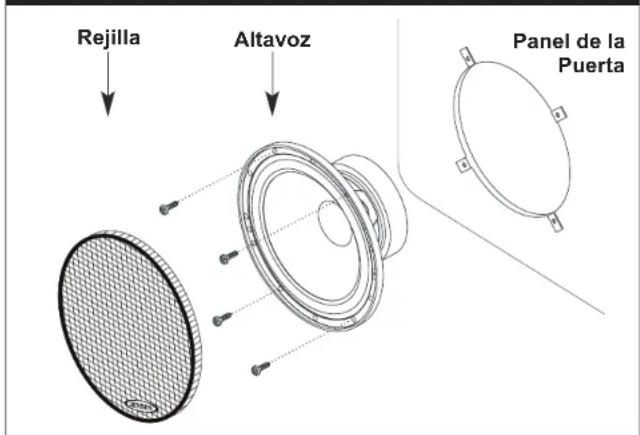

FIGURA 1 - INSTALACIÓN DEL PANEL DE LA PUERTA

Rejilla Altavoz Panel de la Puerta

FIGURA 2 - CONECTANDO LOS CABLES DEL ALTAVOZ

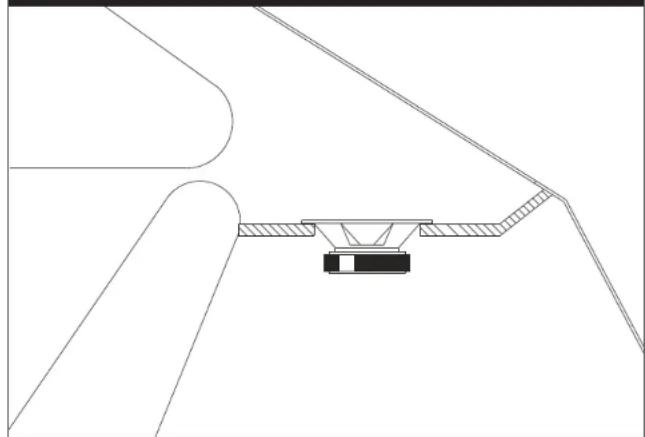

FIGURA 3 - INSTALACIÓN DE LA PLATAFORMA TRASERA

	XS525	XS650	XS5768	XS6090
Diámetro de Woofer	5.25"	6.5"	5"x7" / 6"x8"	6"x9"
Respuesta de Frecuencia	45Hz - 35kHz (-3dB)	42Hz - 30kHz (-3dB)	42Hz - 30kHz (-3dB)	32Hz - 35kHz (-3dB)
Capacidad Eléctrica	60 Watts RMS	70 Watts RMS	70 Watts RMS	100 Watts RMS
	240 Watts Peak	280 Watts Peak	280 Watts Peak	400 Watts Peak
Material de Woofer	Polipropileno Mica-reforzado Moldeado por Inyección	Polipropileno Mica-reforzado Moldeado por Inyección	Polipropileno Mica-reforzado Moldeado por Inyección	Polipropileno Mica-reforzado Moldeado por Inyección
Material de Bordes	Goma de Nitrilo	Goma de Nitrilo	Goma de Nitrilo	Goma de Nitrilo
Impulsor de Medios/Tweeter	Cúpula de Seda de 20 mm	Cúpula de Seda de 25 mm	Cúpula de Seda de 25 mm	Cúpula de Seda de 25 mm
Sensibilidad (1W/1m)	90dB	91dB	92dB	91dB
Peso del Imán	10 oz	13 oz	13 oz	20 oz
Xmax (mm)	3.0mm	3.4mm	3.4mm	4.5mm
Impedance	4 Ohm	4 Ohm	4 Ohm	4 Ohm
Profundidad de montaje	2.0" (51.5mm)	2.05" (52mm)	2.20" (56mm)	3.35" (85mm)
Recorte de montaje	4.45" (113mm)	5.05" (128mm)	5.05" x 7.1" (128 x	5.9" x 8.58" (150 x 218mm)
Altura de Grillas	0.87" (22mm)	1.06" (27mm)	181mm) 1.0" (25.5mm)	1.15" (29mm)
Altura de Tweeter	0.67" (17mm)	0.88" (22.5mm)	0.65" (16.5mm)	0.45" (11mm)

Speakers

GARANTÍA

Garantía de 1 Año Limitada Estados Unidos y Canadá

Duración de la Garantía: Esta garantía de Dual Electronics Corporation tendrá efecto por el periodo de 1 año desde la fecha de la primera compra del consumidor.

Personas Protegidas: Esta garantía podrá ser exigida por el propietario original durante el periodo de garantía, mientras pueda presentar prueba de la fecha de compra a un distribuidor autorizado, cuando sea que se requiera servicio de garantía.

Qué está Cubierto: Excepto especificado de otra forma abajo, esta garantía cubre todos los defectos en el material y la mano de obra de este producto. Lo siguiente no está cubierto: daños resultantes de accidentes, mal uso, abuso, negligencia, modificación de producto, instalación inadecuada, voltaje incorrecto, reparación no autorizada o falla al seguir las instrucciones provistas con este producto; daño causado durante el envío (las quejas las debe presentar al correo); cualquier plexiglás incluido con el producto; eliminación de estática del automóvil u otra interferencia eléctrica; cualquier producto comprado fuera de Estados Unidos y Canadá, o en el cual el número de serie ha sido borrado, quitado o modificado.

Cómo Puede Obtener un Servicio

Consumidores en Estados Unidos: Por favor, llame al Servicio de Atención al Cliente de Jensen al 1-888-921-4088. Nosotros le informaremos el nombre y dirección de un servicio autorizado o le solicitaremos que envíe el producto al centro de servicio de la fábrica.

Consumidores en Canadá: El producto deberá ser enviado al distribuidor del cual compró y ese distribuidor realizará el servicio o se encargará de obtener el servicio para el producto. Si se requiere el envío del producto, este debe estar embalado adecuadamente. La factura de compra original siempre debe estar incluida con el producto como prueba de la cobertura de la garantía.

Qué Pagaremos Nosotros: Nosotros pagaremos por mano de obra y materiales necesarios para reparar el producto, pero usted

debe pagar cualquier costo de desinstalar y/o instalar el producto. Si el producto se envía para el servicio de garantía, usted debe pagar previamente los costos del envío inicial, pero Dual Electronics Corporation pagará los costos del envío de vuelta si el producto se lo envía a una dirección dentro de Estados Unidos o Canadá.

Limitaciones de Garantías o Condiciones Implicadas o legales Exclusions: La responsabilidad Dual Corporation se limita a la reparación o reemplazo, a nuestra opción, de cualquier producto defectuoso y no incluirá daños especiales, indirectos, incidentales

o consecuentes de ningún tipo. ESTA GARANTÍA ES EXCLUSIVA Y ÚNICA EN LUGAR DE CUALQUIER OTRA GARANTÍA, EXPRESADA O IMPLICADA, INCLUYENDO SIN LIMITACIONES LAS GARANTÍAS IMPLICADAS DE MERCANTIBILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR Y CUALQUIER OBLIGACIÓN, RESPONSABILIDAD, DERECHO, RECLAMO O REMEDIO EN CONTRATO O DERECHO, SEA O NO SEA ORIGINARIA EN LA NEGLIGENCIA DE LA COMPAÑÍA, ACTUAL O IMPUTADA. NINGUNA PERSONA O REPRESENTANTE ESTÁ AUTORIZADO A ASUMIR POR LA COMPAÑÍA NINGUNA OTRA RESPONSABILIDAD EN CONEXIÓN CON LA VENTA DE ESTE PRODUCTO. EN NINGÚN CASO LA COMPAÑÍA SERÁ RESPONSABLE POR DAÑOS INDIRECTOS, INCIDENTALES O CONSECUENTES.
