PC1500HG - Pistola térmica Porter-Cable - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pistola térmica de temperatura variable y dos velocidades
Marca	Porter-Cable
Modelo	PC1500HG, PC1500HGA
Tensión de alimentación	120 V CA, 60 Hz
Temperatura máxima	538 °C (1 000 °F)
Ajuste de temperatura	Sí, mediante perilla giratoria (en sentido horario para aumentar)
Velocidades	2 posiciones: I (baja), II (alta)
Interruptor	Encendido/Apagado con selección de velocidad (0, I, II)
Accesorios incluidos (PC1500HGA)	Boquilla de chorro en abanico, protector de vidrio, boquilla cónica, reflector de bobina
Usos principales	Decapado de pintura, ablandamiento de linóleo y baldosas, termorretráctil, descongelación de tubos metálicos
Seguridad	No usar como secador de pelo; dejar enfriar 30 min antes de guardar; no obstruir las entradas/salidas de aire
Mantenimiento	Limpiar con un jabón suave y un paño húmedo; no sumergir
Piezas de repuesto	Idénticas, disponibles en www.portercable.com o en el centro de reparación
Reparabilidad	No reparable por el usuario; contactar a un centro autorizado
Garantía	3 años limitada (herramientas), 2 años (baterías)
Servicio de mantenimiento gratuito	1 año: reemplazo de piezas de desgaste normal
Garantía de reembolso	90 días si no está satisfecho

Preguntas frecuentes - PC1500HG Porter-Cable

¿Cómo usar la pistola térmica para decapar pintura?

Encienda la herramienta, mantenga la boquilla a aproximadamente 2,5 cm (1 pulgada) de la superficie. Espere 15 a 20 segundos hasta que se alcance el calor máximo. La pintura debe ampollarse. Luego raspe con un movimiento suave y uniforme moviendo la herramienta ligeramente delante del raspador. No se detenga en el mismo lugar.

¿Qué precauciones de seguridad debo tomar?

Use gafas de seguridad, una mascarilla antipolvo aprobada (NIOSH/OSHA) y ropa protectora. Trabaje en un área bien ventilada, mantenga alejados a los niños y no toque la boquilla caliente. Asegúrese de que no haya materiales inflamables cerca.

¿Puedo usar esta herramienta como secador de pelo?

No, nunca use esta herramienta como secador de pelo. Produce un calor extremo (hasta 538 °C) diseñado para decapado y otras aplicaciones industriales.

¿Cómo limpiar la boquilla después del uso?

Deje que la herramienta se enfríe completamente (al menos 30 minutos). Use un paño húmedo con jabón suave para limpiar la boquilla. Nunca sumerja la herramienta en un líquido.

¿Qué hacer si la herramienta no arranca?

Verifique que el cable esté enchufado a un tomacorriente funcional. Revise el fusible del circuito o el interruptor automático. Si el problema persiste, haga reparar la herramienta en un centro autorizado Porter-Cable.

¿Qué accesorios están disponibles y para qué sirven?

Los accesorios incluidos (PC1500HGA) son: boquilla de chorro en abanico (distribución amplia), protector de vidrio (trabajo cerca del vidrio), boquilla cónica (precisión), reflector de bobina (para termorretráctil y soldadura de tubos). Use exclusivamente accesorios Porter-Cable recomendados.

¿Cómo ajustar la temperatura y la velocidad?

El interruptor de dos posiciones controla la velocidad: I (baja) y II (alta). La perilla giratoria en el costado permite ajustar la temperatura: gírela en sentido horario para aumentar, antihorario para disminuir.

¿Puedo usar esta herramienta para descongelar tubos?

Sí, solo en tubos metálicos completamente expuestos. Nunca descongele tubos dentro de paredes, pisos o techos, ni tubos aislados. Tenga cuidado con los materiales inflamables cercanos.

¿Cómo guardar la herramienta después de usarla?

Apague la herramienta, desconéctela y déjela enfriar al menos 30 minutos. Colóquela sobre una superficie plana con la boquilla hacia arriba. También puede colgarla del orificio de colgar. Guárdela en el interior, fuera del alcance de los niños.

¿Dónde puedo obtener piezas de repuesto o hacer reparar la herramienta?

Las piezas de repuesto idénticas están disponibles en www.portercable.com o en los centros de reparación autorizados. Para cualquier reparación, comuníquese con un centro autorizado Porter-Cable al 1-888-848-5175. La herramienta no es reparable por el usuario.

MANUAL DE USUARIO PC1500HG Porter-Cable

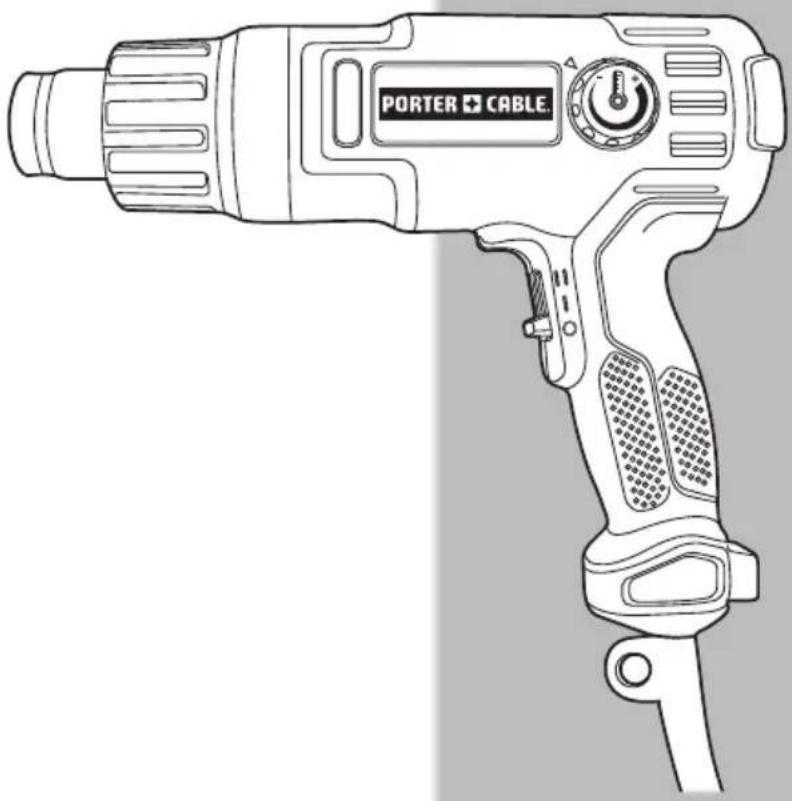

Pistola de calor de dos velocidades y temperatura variable

INSTRUCTIVO DE OPERACIÓN,

INSTRUCTIVO ANTES DE USAR EL

PRODUCTO.

CATALOG

NUMBERS

PC1500HG,

PC1500HGA

Pistola de calor de dos velocidades y temperatura variable

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.

⚠ ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

CATÁLOGO N° PC1500HG, PC1500HGA

⚠ Instrucciones y advertencias de seguridad importantes.

ADVERTENCIA: Al utilizar herramientas eléctricas, siempre se deben tomar ciertas precauciones básicas de seguridad para minimizar el riesgo de incendio, descarga eléctrica y lesiones personales, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES

PARA REDUCIR EL RIESGO DE LESIONES:

- Antes de todo uso, asegúrese de que todas las personas que utilicen esta herramienta hayan leído y comprendido todas las instrucciones de seguridad y cualquier otra información incluida en este manual.

- Conserve estas instrucciones y revíselas con frecuencia antes del uso y al instruir a otras personas.

⚠ INSTRUCCIONES Y ADVERTENCIAS GENERALES PARA TODAS LAS HERRAMIENTAS

- MANTENGA SU ÁREA DE TRABAJO LIMPIO. Los bancos y áreas abarrotadas propician accidentes.

- CONSIDERE EL ENTORNO DEL ÁREA DE TRABAJO. No exponga las herramientas eléctricas a la lluvia. No use herramientas eléctricas en sitios húmedos o mojados. Mantenga el área bien iluminada. No las utilice en presencia de líquidos o gases inflamables. Es normal que los motores de estas herramientas generen chispas, las cuales pueden originar la ignición de los vapores.

- PROTÉJASE CONTRA ELECTROCHOQUES. Prevenga contacto corporal con superficies a tierra. Por ejemplo, tubos, radiadores, cocinas y cubiertas de refrigeradoras. Use precaución extrema al taladrar, atornillar, o hacer cortes en paredes, pisos, cielorrasos u otras áreas o donde pueda hacer contacto con cables eléctricamente activados; no toque ninguna parte metálica de la herramienta. Sujete las herramientas solamente por el mango plástico para prevenir un electrochoque.

- MANTENGA LOS NIÑOS ALEJADOS. No permita que niños o visitantes toquen la herramienta o el cable de extensión. Los niños y visitantes deben mantenerse alejados del área de trabajo.

- GUARDE HERRAMIENTAS SIN UTILIZAR. Cuando no están en uso, las herramientas deben guardarse en un lugar seco, en alto o bajo llave, fuera del alcance de los niños

- NO FUERCE LA HERRAMIENTA. Esto le permitirá ejecutar mejor el trabajo al ritmo para el cual ha sido diseñada.

- USE LA HERRAMIENTA CORRECTA. No fuerce una herramienta o accesorio pequeño a ejecutar un trabajo de una de trabajo pesado. No utilice la herramienta para fines no diseñad

- USE LA VESTIMENTA ADECUADA. No use ropa holgada ni joyas. Pueden enredarse en las piezas móviles. Al trabajar en exteriores, se recomienda utilizar guantes de alta resistencia para proteger las manos y calzado antideslizante. Utilice protección que cubra y recoja el cabello largo.

- ÚTILICE GAFAS DE SEGURIDAD U OTRO TIPO DE PROTECCIÓN. Use gafas de seguridad o las que vienen con protectores laterales, a fin de cumplir con las normas de seguridad vigentes, y de ser necesario, use una careta de soldador. Use también una máscara contra el polvo si la operación es polvorienta. Esto aplica a todas las personas en el área de trabajo. Utilice también un casco, protección auditiva, guantes, zapatos de seguridad y sistemas de recolección de polvo cuando esto sea requerido o necesario.

- NO MALTRATE EL CABLE. Nunca tome la herramienta por el cable ni le dé un tirón para desconectarla. Mantenga el cable alejado del calor, del aceite y de bordes afilados.

- SUJETE BIEN LA PIEZA DE TRABAJO. Use prensas de banco o sujetadores para fijar la pieza. Es más seguro que emplear las manos y las libera para operar la herramienta.

- NO SE INCLINE DEMASIADO. Conserve siempre los pies bien apoyados, al igual que su equilibrio.

- LAS HERRAMIENTAS DEBEN RECIBIR UN MANTENIMIENTO CUIDADOSO. Mantenga las herramientas para corte afiladas y limpias para óptimo rendimiento y protección. Siga las instrucciones para lubricación y cambio de accesorios. Inspeccione los cables de la herramienta periódicamente y de estar dañados, hágalos reparar por un centro de servicio autorizado. Inspecciones periódicamente los cables de extensión y repóngalos si están dañados. Mantenga las manijas secas, limpias y libres de aceite y grasa

• DESCONECTE LAS HERRAMIENTAS. Desconecte la herramienta cuando no está en uso, al moverlas de un lado a otro, antes de darle servicio, y cuando cambia accesorios (tales como hojas, brocas, cortadores) o al hacer ajustes.
• QUITE LAS LLAVES DE AJUSTE. Habitúese a verificar que las llaves de ajuste han sido removidas de la herramienta antes de prenderla.
• EVITE EL ARRANQUE ACCIDENTAL. No transporte la herramienta con el dedo en el interruptor. Asegúrese que el interruptor está apagado al enchufar la herramienta.
• CABLE DE EXTENSIÓN PARA EXTERIORES. Cuando la herramienta se usa afuera, sólo use cables de extensión para exteriores marcados para este propósito.
• MANTENGASE ALERTA. Concéntrese en lo que está haciendo y recurra al sentido común. No utilice la herramienta si se encuentra fatigado o afectado de alguna forma.
• VERIFIQUE SI HAY PARTES DAÑADAS. Antes de continuar usando la herramienta, se debe inspeccionar cuidadosamente el protector u otra parte que está dañada para determinar si la misma va a operar adecuadamente y funcionar como es debido. Verifique el alineamiento de piezas móviles, si éstas están atascadas, partes averiadas, el montaje, y toda otra condición que pueda afectar la operación de la herramienta. Un protector u otra parte que se haya dañado debe ser reparado o reemplazado por un centro de servicio autorizado. No use la herramienta si el interruptor no se prende y se apaga.
• REPARACIONES Y SERVICIO. Reparaciones, mantenimiento o ajustes no especificados en este manual deberán ser ejecutado por los centros de servicio autorizados Porter-Cable u otras organizaciones de servicio calificados, utilizando siempre piezas de repuestos originales.
• USO DE ACCESORIOS. El uso de todo accesorio no recomendado para usar con esta herramienta puede ser peligroso. Nota: Vea la sección de accesorios de este manual para mayor detalle.

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información, que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCION DE PROBLEMA Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información.

⚠ PELIGRO: indica una situación de peligro inminente que, si no se evita, provoca muerte o lesiones graves.

⚠ ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, pr muerte o lesiones graves.

⚠ PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas.

PRECAUCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación peligro potencial que, si no se evita, puede provocar daños en la propiedad.

Instrucciones de seguridad adicionales

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA PISTOLAS DE AIRE CALIE

1. Recuerde que las áreas ocultas, como las ubicadas detrás de paredes, cielorrasos, intradós y otros paneles pueden contener material inflamable que podría hacer ignición accidentalmente al quitar la pintura del panel. Este tipo de incendio no será visible de inmediato, y podría causar considerables daños y riesgo de lesión. Estas pistolas de calor pueden producir temperaturas superiores a 538 °C (1000 °F).
2. No use esta herramienta como una secadora de pelo.
3. Siempre apague la pistola de calor, desconéctela de la fuente de energía y deje que la herramienta se enfríe durante al menos 30 minutos antes de moverla o guardarla. No apoye la pistola de calor sobre superficies inflamables mientras la utiliza ni inmediatamente después de apagarla. Siempre ubique la pistola sobre una superficie plana y nivelada de manera que la punta de la boquilla apunte hacia arriba mientras se deja enfriar. Para un fácil Imacenamiento, la herramienta puede colgarse del orificio para colgar. La pistola de calor debe guardarse bajo techo.
4. Use siempre espátulas de raspado y raspadores de papeles de buena calidad.
5. Nunca obstruya la entrada de aire o salida de aire de la boquilla.

6. Asegúrese de dirigir el aire caliente en una dirección segura; alejado de otras personas y objetos inflamables.

7. Mantenga los dedos alejados de la boquilla de metal; ésta se pone muy caliente.

8. No toque ninguna superficie con la boquilla mientras la pistola funciona o por corto tiempo después de funcionar.
9. Evite meter cualquier objeto dentro de la boquilla.
10. Conozca su entorno de trabajo. Recuerde que las áreas detrás de los plafones, intradós, cielorrasos y pisos pueden contener material altamente inflamable. Verifique estas áreas antes de aplicar aire caliente.
11. Limpie la pintura seca de la boquilla después de su uso; podría hacer ignición.
12. Limpie su raspador con frecuencia; podría incendiarse.
13. No utilice la pistola de aire caliente en combinación con quitapinturas químicos.
14. No use las boquillas accesorias como raspadores.
15. Mantenga la boquilla alejada del cable.
16. No utilice la unidad para cocinar ni calentar comida.
17. Esté todo el tiempo consciente de que esta herramienta puede encender materiales inflamables y ablandar o derretir otros. Independientemente de la labor que esté desempeñando, proteja o manténgase alejado de este tipo de materiales cercanos al área de trabajo.
    Usted podrá notar que la pistola humea levemente de vez en cuando después de haberla apagado. Esto proviene del calentamiento del aceite residual que se depositó sobre los elementos calefactores durante el proceso de fabricación.

AVISO IMPORTANTE:

Para que esta herramienta sea un quitapinturas efectivo, debe producir temperaturas extremadamente altas. En consecuencia, la pistola de aire caliente es capaz de encender papeles, madera, residuos de pintura y barniz, y materiales similares.

A medida que usted se familiarice con la herramienta y desarrolle la técnica apropiada, el peligro de encendido accidental se reducirá en alto grado. Al establecer la técnica apropiada, lo mejor que usted puede hacer es ¡practicar! Emprenda, al aire libre preferiblemente, sus proyectos para quitar material hasta que usted obtenga una noción satisfactoria de cómo usar la pistola de aire caliente en forma segura y efectiva.

Mientras se ejercita, siga estos procedimientos de seguridad:

1. Asegúrese siempre de que la herramienta está apagada y desconectada si la va a dejar sin supervisión.
2. Limpie la hoja del raspador frecuentemente. El residuo acumulado en la hoja es altamente inflamable.
3. Experimente hasta encontrar la distancia óptima desde la boquilla de la herramienta hasta la superficie a eliminar. Esta distancia (por lo general 1-2 pulgadas) variará dependiendo del material a quitar.
4. Mantenga siempre la pistola delante de la hoja del raspador conforme el trabajo va progresando.
5. Limpie los pedazos de pintura que se van soltando a medida que se van acumulando en el área de trabajo.
6. Cuando trabaje dentro de la casa, manténgase alejado de cortinas, papeles, objetos tapizados y material inflamable similar.
7. Sobre todo, recuerde que esta es una herramienta eléctrica respetable, capaz de producir resultados excelentes si se usa adecuadamente. Practique en proyectos sencillos hasta que se sienta confortable con su pistola de aire caliente. Sólo entonces habrá logrado la técnica apropiada.

ADVERTENCIA: Se debe ser cuidadoso en extremo al quitar la pintura. Las desconchaduras, residuos y vapores de la pintura pueden contener plomo, el cual es tóxico. Toda pintura que data de antes de 1977 puede contener plomo y la pintura que se utilizó en los hogares antes de 1950 muy probablemente contengan plomo. Una vez que

éste se deposita en las superficies, el contacto de la mano a la boca puede resultar en ingestión de plomo. Hasta el estar expuesto a niveles bajos de plomo puede causar daños irreversibles al cerebro y sistema nervioso; los niños pequeños y en gestación son los más vulnerables.

Antes de comenzar todo proceso de eliminación de pintura usted debe determinar si la misma contiene plomo. Esto lo puede hacer el departamento de salud local o un profesional que use un analizador de pintura para verificar el contenido de plomo de la pintura a quitar.

Las pinturas a base de plomo deben ser quitadas únicamente por un profesior se deben quitar mediante una pistola de aire caliente.

Toda persona que vaya a quitar la pintura siempre debe seguir estas pautas:

1. Efectúe la labor afuera. Si esto no es posible, mantenga el área de trabajo bien ventilado. Abra las ventanas y ponga un ventilador aspirante en una de ellas. Asegúrese de que el ventilador mueve al aire de adentro hacia afuera.
2. Quite o cubra todas las alfombras, muebles, vestimenta, utensilios de cocina, y conductos de aire.
3. Coloque paños protectores en el área de trabajo para atrapar todos los pedacitos o desconchaduras de pintura. Use vestimenta protectora tal como camisas de trabajo adicionales, overoles y sombreros.
4. Trabaje en un cuarto a la vez. El mobiliario, etc., deberá colocarse en el centro de la habitación y cubrirse. Las áreas de trabajo deben cerrarse por completo del resto de la vivienda con paños de protección.
5. Los niños, mujeres embarazadas o potencialmente embarazadas, así como madres que amamantan, no deben estar presentes en el área de trabajo hasta que la labor esté hecha y se haya limpiado todo por completo.
6. Use una máscara anti-polvo o una de filtro dual (polvo y vapores) que haya sido aprobada por la Administración de Salud y Seguridad Laboral (OSHA), Instituto Nacional de Seguridad y Salud (NIOSH), o el Depto. de Minas de los Estados Unidos. Estas máscaras con sus filtros reemplazables se consiguen fácilmente en todas las ferreterías principales. Verifique que la máscara quede bien ajustada. La barba y vello facial podría impedir que la máscara quede bien sellada. Cambie los filtros a menudo. Las máscaras de papel desechables no son adecuadas.
7. Sea precavido al operar la pistola de aire caliente. Manténgala en movimiento ya que el calor excesivo generará vapores que pueden ser inhalados por el operador.
8. Mantenga las comidas y bebidas alejados del área de trabajo. Lávese las manos, brazos y cara y enjuáguese la boca antes de comer o beber. No fume ni masque goma o tabaco en el área de trabajo.
9. Recoja y limpie los pisos de toda la pintura que ha sido removida con trapo o mopa húmeda. Use un paño húmedo para limpiar todas las paredes, marcos, y toda otra superficie donde el polvo se haya pegado. No barra el polvo, ni lo quite en seco ni lo aspire. Utilice un detergente alto en fosfatos o de fosfato trisódico (TSP) para lavar y trapear las áreas.
10. Al final de cada sesión de limpieza ponga los pedacitos de pintura y escombros en una bolsa de plástico doble, ciérrelo con cinta adhesiva o ligaduras y deshágase de estos residuos en forma apropiada.
11. Quítese la vestimenta protectora y zapatos de trabajo en la misma área donde hace el trabajo para evitar que arrastre polvo dentro del resto de la vivienda. Lave la ropa de trabajo por separado. Limpie los zapatos con un trapo húmedo que luego se lava con la ropa de trabajo. Lávese el pelo y el cuerpo a conciencia con agua y jabón.

La etiqueta de su herramienta puede incluir los siguientes símbolos.

V ......voltios A ......amperios

Hz ......hertz W ......vatios

min......minutos ......corriente alterna

------- corriente continua no no velocidad sin carga □ ...... Construcción de clase II terminal a tierra

⚠️ ......símbolo de alerta de seguridad .../min .....revoluciones o reciprocidad por minuto

ADVERTENCIA: parte del polvo producido por las herramientas eléctricas al aserrar, esmerilar, taladrar y realizar otras actividades de la construcción, con productos químicos reconocidos por el Estado de California como causantes cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos de productos químicos son:

• el plomo de las pinturas de base plomo,
• la sílice cristalina de ladrillos, el cemento y otros productos de mampostería,
• el arsénico y el cromo de la madera con tratamiento químico.

El riesgo derivado de estas exposiciones varía según la frecuencia con la que s este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabá áreas bien ventiladas y trabaje con equipos de seguridad aprobados, como las n para polvo especialmente diseñadas para filtrar las partículas microscópicas.

• Evite el contacto prolongado con el polvo proveniente del lijado, aserrado, amolado y taladrado eléctrico y otras actividades de construcción. Use vestim protectora y lave todas las áreas expuestas con agua y jabón. De entrar polvo ojos, boca, o que este permanezca sobre su piel puede promover la absorción de químicos dañinos.
  ADVERTENCIA: El uso de esta herramienta puede generar y/o dispersar el polvo el cual puede ocasionar lesión respiratoria u otro tipo de lesión grave y permanente. Utilice siempre protección respiratoria NIOSH/OSHA apropiada para la exposición al polvo. Dirija las partículas lejos de su cara o su cuerpo.
  ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DESEGURIDAD CERTIFICADOS:

- Protección para los ojos según la norma ANSI Z87.1 (CAN/CSA Z94.3)

- Protección auditiva según la norma ANSI S12.6 (S3.19)

- Protección respiratoria según las normas NIOSH/OSHA/MSHA

USO DE CABLES DE EXTENSIÓN

Asegúrese que el cable de extensión esté en buenas condiciones. Use siempre el tamaño adecuado de los cables de extensión con la herramienta — o sea, el tamaño de cable adecuado para los distintos largos de cable y que sea lo suficientemente “pesado” para transportar la corriente que su producto va a extraer. Un cable de tamaño insuficiente causará una caída en la línea de voltaje resultando en pérdida de energía y recalentamiento. Para el tamaño de cable correcto vea la tabla a continuación.

Calibre mínimo para cables de extensión
Volts		Longitud	total	del	cable en pies
120V		0-25(0-7,6m)	26-50(7,6-15,2m)	51-100(15,2-30,4m)	101-150(30,4-45,7m)
240V		0-50(0-15,2m)	51-100(15,2-30,4m)	101-200(30,4-60,9m)	201-300(60,9-91,4m)
Amperaje
Más de		No más de		American Wire Gage
0	-	6	18	16	16
6	-	10	18	16	14
10	-	12	16	16	14
12	-	16	14	12	No se recomienda

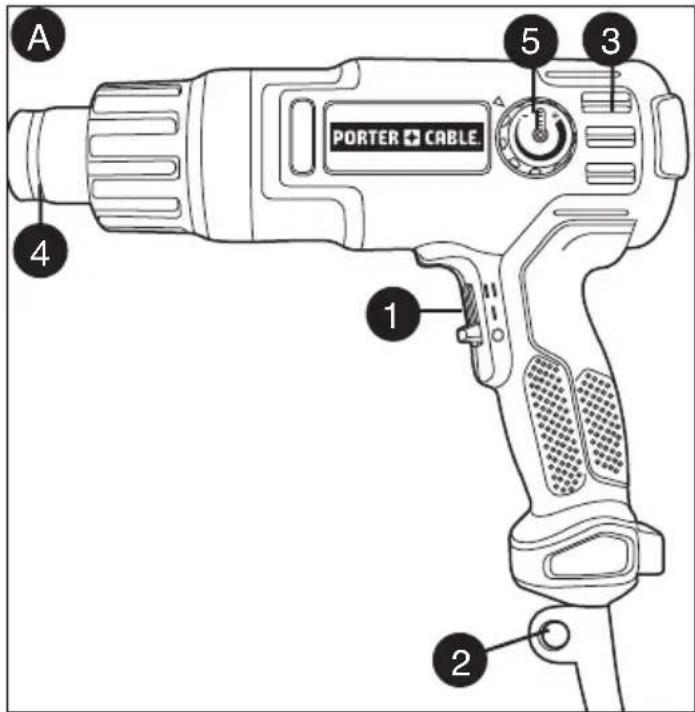

DESCRIPCIÓN DE LAS FUNCIONES

1. Interruptor de dos velocidades
2. Orificio para colgar
3. Orificios de ventilación
4. Boquilla de aire caliente
5. Perilla de ajuste de temperatura

MOTOR

Verifique que su suministro de corriente concuerde con el marcaje de la placa de datos. 120 Voltios de corriente alterna (AC) solo indica que su herramienta operará con corriente casera estándar de 60 Hz. No opere herramientas de corriente alterna (AC) con corriente directa (DC). Una potencia de régimen de 120 voltios AC/DC significa que su herramienta operará con corriente estándar de 60 Hz AC o DC. Esta información está impresa en la placa de datos. Un voltaje menor ocasionará pérdida de corriente y puede resultar en recalentamiento. Todas las herramientas Porter-Cable se prueban en fábrica; si esta herramienta no funciona, verifique el suministro de corriente.

Operación de la herramienta

CONMUTADOR - FIGURA B

La posición del interruptor controla la velocidad del ventilador y la salida de calor de la pistola. Existe una superposición considerable de los rangos de temperatura al utilizar la perilla de ajuste de temperatura.

• Para encender la herramienta con velocidad del aire baja y calor bajo, deslice el interruptor (1) a la posición marcada con "I".
• Para encender la herramienta con velocidad del aire alta y calor alto, deslice el interruptor (1) a la posición marcada con "II".
• Para apagar la herramienta, deslice el interruptor (1) a la posición marcada con "0".

PERILLA DE AJUSTE DE TEMPERATURA: FIGURA C

• Para elevar la temperatura del aire, gire la perilla (5) hacia la derecha.
• Para reducir la temperatura del aire, gire la perilla (5) hacia la izquierda.

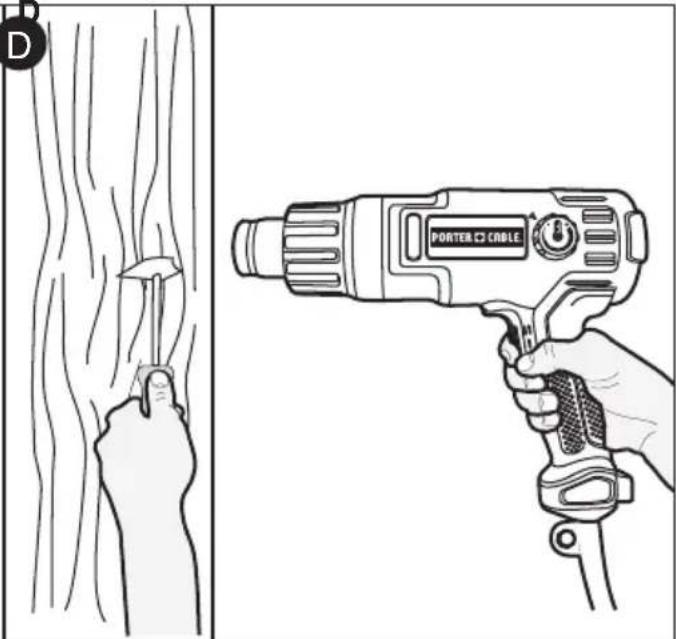

CÓMO QUITAR LA PINTURA - FIGURATD

Quitar la pintura eficientemente requiere desarrollar una técnica. Siga las pautas en este manual y usted verá que habrá aprendido el procedimiento después de unos proyectos sencillos.

Prenda la herramienta y mantenga la boquilla a aprox. una pulgada de la superficie a eliminar, como se ilustra en la Figura D. (Deje que la unidad funcione unos 15-20 segundos para que alcance su potencial de calor total.) La pintura que se está calentando comenzará por lo general a ampollarse cuando llega a la temperatura apropiada para su eliminación. Cuando alcance este punto, comience a raspar con pasadas suaves y uniformes. Si la pintura está lo suficientemente caliente y el raspador es el adecuado para eliminar este tipo de

superficie, la pintura deberá levantarse en una tira igual a la anchura completa del raspador. Mueva la unidad ligeramente delante del raspador para asegurarse de que la pintura a quitar se está suavizando.

Se obtiene el mejor resultado cuando la pistola de aire caliente se desplaza de lado a lado lenta pero constantemente, para distribuir el calor uniformemente. No se detenga en un solo punto.

Recuerde que las astillas y pequeños partículas de pintura que se han quitado pueden hacer ignición y escaparse por huecos y hendijas de la superficie que se está trabajando.

SUGERENCIAS PARA QUITAR LA PINTURA

El raspado con pasadas suaves, hacia abajo, dará buenos resultados y ayudará a prevenir la formación de ranuras en la superficie de trabajo.

En algunas pinturas, el calor prolongado sobre las mismas hará que éstas sean más difíciles de quitar. Pruebe varios tiempos de calentamiento unas cuantas veces hasta que usted desarrolle la técnica más apropiada para su aplicación en particular.

La pistola de aire caliente está diseñada para quitar pinturas tanto a base de aceite como de látex.

No quitará manchas o capas de pintura de imprimación impregnadas en la fibra de la madera Raspe la pintura tan pronto se ablanda, ya que pronto se enfriará y se endurecerá otra vez. Limpie el borde de su raspador a menudo para mantener un borde limpio y afilado.

Proteja las áreas adyacentes a la que está raspando. Por ejemplo: proteja la puerta con materiales no inflamables si está quitando la pintura al marco de la puerta.

No concentre el calor de la herramienta sobre un cristal de ventana u otras superficies de vidrio. El calor excesivo puede quebrar el vidrio. Use algún material no inflamable para proteger el vidrio cuando le está quitando la pintura a un marco de ventana.

OTROS USOS

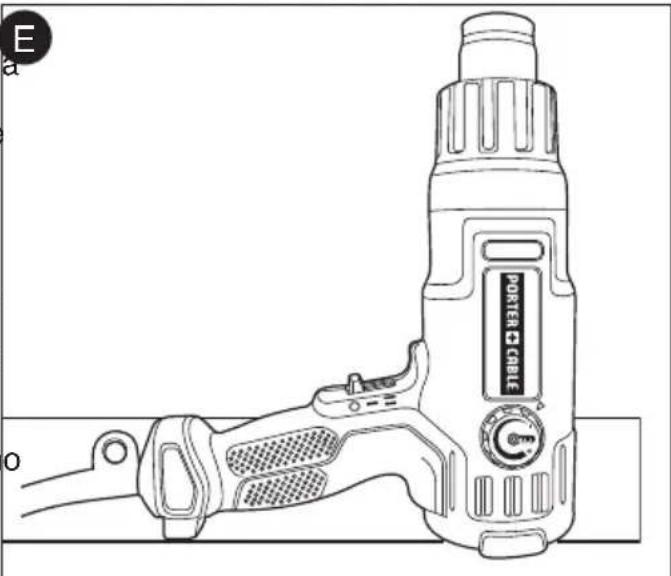

Para una operación de manos libres, colo que la pistola de calor sobre una superficie plana como se muestra en la Figura E.

Aparte de quitar la pintura, la pistola de aire caliente tiene muchos otros usos. Utilícelo para suavizar el linóleo y las baldosas de piso y para aflojar adhesivos sensibles al calor. Es perfecta para usar con tubería termocontraíble y en cualquier parte donde usted necesite una fuente de calor portátil. Hasta lo puede utilizar para derretir el agua congelada en tuberías de metal.

Los usos automotores incluyen reducir el tiempo de preparación de material de reller de carrocerías o tiempo de secado de las pinturas (se debe seguir las recomendaciones del fabricante).

Se debe tener precaución cerca de gasolina, líquidos automotores, neumáticos, juntas, tapizados, mangueras, etc. para evitar daños o incendios. Siempre tenga presente que esta herramienta puede encender materiales inflamables y ablandar o derretir otros. Evite el sobrecalentamiento de materiales inflamables adyacentes como madera, aislamiento, cubiertas de cables eléctricos o plástico. Descongele únicamente aquellas secciones de tubería metálica que estén completamente expuestas. No intente descongelar tuberías que estén dentro de muros, pisos, techos o encerradas de alguna otra forma. No intente descongelar tuberías que estén envueltas con aislamiento.

DETECCIÓN DE PROBLEMAS

Problema Causa posible Solución posible

- La unidad no enciende. • Cable desenchufado. • Enchufe el cargador en un

- Fusible quemado. • Reemplace el fusible

quemado. (Si repetidamente el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Porter-Cable o en un centro de servicio autorizado.)

- El interruptor automático • Reinicie el interruptor está activado. automático. (Si repetidamente

el producto hace que el fusible del circuito se queme, deje de utilizarlo inmediatamente y haga que le realicen mantenimiento en un centro de mantenimiento Porter-Cable o en un centro de servicio autorizado.)

- Interruptor o cable dañado.

- Haga reparar el cable o el interruptor en un centro de mantenimiento Porter-Cable o en un centro de mantenimiento autorizado.

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.portercable.com o llame a la línea de ayuda PORTER-CABLE al [phone].

MANTENIMIENTO

Utilice únicamente jabón suave y un trapo húmedo para limpiar la herramienta. Nunca permita que se introduzcan líquidos en la herramienta; nunca sumerja ninguna parte de la herramienta en ningún líquido.

PIEZAS DE REPUESTO

Utilice sólo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio Web en www.portercable.com. También puede solicitar piezas al Centro de mantenimiento de fábrica PORTER-CABLE o al Centro de mantenimiento con garantía autorizado de PORTER-CABLE más cercanos. O bien, puede llamar a nuestro Centro de atención al cliente al [phone].

ACCESORIOS

ADVERTENCIA: El uso de accesorios no recomendados para esta herramienta puede resultar peligroso. Siempre desenchufe la herramienta antes de añadir o quitar accesorios. No retire las puntas accesorias hasta que la herramienta haya alcanzado la temperatura ambiente.

La pistola de aire caliente PC1500HGA incluye los siguientes accesorios:

BOQUILLA DE ABANICO

Provee una distribución más amplia de aire caliente, para trabajar sobre superficies grandes, pisos, puertas, etc.

PROTECTOR DE VIDRIO

Es más seguro si se trabaja cerca de vidrio. Distribuye el calor alejado del área que se quiere proteger.

BOQUILLA CÓNICA

Para operaciones de precisión - concentra el aire sobre un área de superficie más pequeña.

REFLECTOR DE CARRETE

Distribuye el aire uniformemente alrededor de todo el objeto. Ideal para soldar tuberías, sellar cables eléctricos por contracción.

⚠️ PRECAUCIÓN: Estas boquillas permanecen calientes después de usarlas. Tenga cuidado al manipularlas.

MANTENIMIENTO Y REPARACIONES

El mantenimiento de este producto no puede ser realizado por el usuario. Dentro del cargador no hay piezas a las que el usuario pueda hacerles mantenimiento. El mantenimiento de la herramienta debe realizarse en un centro de mantenimiento autorizado para evitar daños a los componentes internos, sensibles a la estática. Para obtener información acerca de PORTER-CABLE, sus centros de mantenimiento o centros de mantenimiento con garantía autorizados, visite nuestro sitio web en www.portercable.com o comuníquese con nuestro Centro de atención al cliente al [phone]. Todas las reparaciones realizadas en nuestros centros de mantenimiento están completamente garantizadas en relación con los materiales defectuosos y la mano de obra. No podemos otorgar garantías en relación con las reparaciones ni los intentos de reparación de otras personas.

También puede escribirnos solicitando información a PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305; referencia: Mantenimiento de productos. Asegúrese de incluir toda la información mencionada en la placa de la herramienta (número de modelo, tipo, número de serie, etc.).

ACCESORIOS

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece PORTER-CABLE, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios PORTER-CABLE recomendados. Puede encontrar la línea completa de accesorios en los centros de mantenimiento de fábrica PORTER-CABLE o centros de mantenimiento con garantía autorizados de PORTER-CABLE. Visite nuestro sitio web www.portercable.com para obtener un catálogo o para conocer el nombre de su proveedor más cercano.

GARANTÍA LIMITADA DE TRES AÑOS

PORTER-CABLE reparará o reemplazará, sin cargo, cualquier defecto ocasionado por materiales defectuosos o mano de obra durante tres años a partir de la fecha de compra, en el caso de las herramientas (dos años para las baterías). Esta garantía no cubre fallas en las piezas que resulten del desgaste normal de la herramienta o de su utilización inadecuada. Para obtener información detallada sobre la cobertura de la garantía y sobre reparaciones, visite www.portercable.com o llame al [phone]. Esta garantía no se extiende a los accesorios o a los daños causados por terceros al intentar realizar reparaciones. Esta garantía le concede derechos legales específicos; pueden existir otros derechos que varían según el estado o la provincia.

Además de la garantía, las herramientas PORTER-CABLE están cubiertas por nuestro:

SERVICIO GRATUITO DE 1 AÑO: PORTER-CABLE realizará el mantenimiento y reemplazará las piezas gastadas tras el uso normal, sin costo alguno, en cualquier momento durante el primer año después de la compra.

GARANTÍA DE DEVOLUCIÓN DE DINERO DE 90 DÍAS: Si por alguna razón no estuviera plenamente satisfecho con el rendimiento de su herramienta eléctrica PORTER-CABLE, puede devolver el producto dentro de los 90 días siguientes a la fecha de compra acompañado del recibo. De esta manera, se le reintegrará el importe total del producto sin formularle pregunta alguna.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

Para registrar la herramienta con el objeto de obtener el mantenimiento cubierto por la garantía, visite nuestro sitio Web, www.portercable.com.

REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA

Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al [phone] para que se las reemplacen gratuitamente.

Las marcas comerciales con el símbolo ® están registradas en la Oficina de patentes y marcas comerciales de Estados Unidos (United States Patent and Trademark Office), y también puede estar registradas en otros países. Posiblemente se apliquen otras marcas comerciales registra

PORTER CABLE.

4825 Highway 45 North Jackson, Tennessee 38305 [phone] www.portercable.com
