LSW36 - Aspiradora de mano BLACK & DECKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador escoba inalámbrico
Marca	Black & Decker
Modelo	LSW36
Alimentación	Batería de iones de litio de 36 V
Tiempo de carga completa	Aproximadamente 2 horas
Carga rápida (80 %)	Aproximadamente 1 hora
Tipo de cargador	Cargador específico incluido (120 V corriente doméstica)
Función Power Command	Ajuste de potencia mediante rueda de 1 (autonomía máxima) a 6 (potencia máxima)
Uso previsto	Superficies duras, solo uso doméstico
Interruptor encendido/apagado	Palanca de dos posiciones (Encendido/Apagado)
Indicador de carga	Luces LED en la batería (4 niveles)
Indicador de carga del cargador	LED verde parpadeante (cargando), fijo (carga completa)
Funciones de diagnóstico del cargador	Detección de batería defectuosa (LED rojo), suspensión caliente/frío
Rango de temperatura de carga recomendado	16 °C a 27 °C
Ensamblaje del tubo	Tubo interior y exterior que se encajan en la carcasa
Mantenimiento	Limpiar con un paño húmedo y jabón suave; no sumergir
Almacenamiento	En un lugar seco, alejado de temperaturas extremas
Seguridad	Se recomienda usar gafas y mascarilla contra el polvo; mantener alejados el cabello y la ropa holgada
Garantía	3 años para uso doméstico

Preguntas frecuentes - LSW36 BLACK & DECKER

¿Cómo cargar la batería del aspirador LSW36?

Conecte el cargador a un tomacorriente de 120 V, luego inserte la batería en el cargador. El LED verde parpadea durante la carga y permanece fijo cuando está completa. Una carga completa toma aproximadamente 2 horas. Para una carga rápida (80 %), espere 1 hora.

¿Cuál es la autonomía del aspirador LSW36?

La autonomía depende del ajuste de potencia. Con la rueda en la posición 1 (máxima autonomía), el aspirador funciona más tiempo; en la posición 6 (máxima potencia), la autonomía se reduce. No se proporciona un valor exacto en el manual.

¿Cómo usar la función Power Command?

Gire la rueda ubicada en el mango para ajustar la potencia: posición 1 para máxima autonomía, posición 6 para máxima potencia, y las posiciones intermedias para un equilibrio.

¿Puedo usar el aspirador LSW36 para aspirar líquidos?

No, el aspirador está diseñado solo para superficies duras secas. No lo use sobre líquidos ni en lugares húmedos.

¿Cómo limpiar el aspirador LSW36?

Use un paño húmedo con jabón suave para limpiar el exterior. No permita que entre líquido en la herramienta ni la sumerja. Guárdelo en un lugar seco.

¿Qué hacer si el aspirador no enciende?

Verifique que la batería esté correctamente insertada y cargada. Si el problema persiste, consulte la sección de solución de problemas del manual o comuníquese con el servicio al cliente.

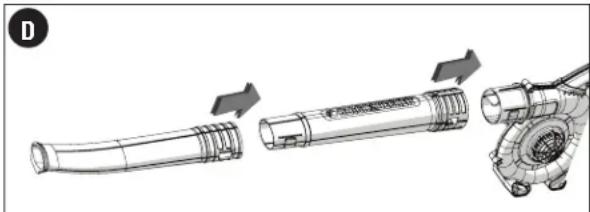

¿Cómo ensamblar los tubos del aspirador LSW36?

Asegúrese de que el aspirador esté apagado y la batería retirada. Alinee el tubo interior con la carcasa de la escoba y empuje hasta que haga clic. Repita para el tubo exterior.

¿Qué accesorios son compatibles con el LSW36?

El manual recomienda no utilizar accesorios con este aspirador. Úselo solo tal cual.

¿Cómo reciclar la batería al final de su vida útil?

Lleve las baterías usadas a un centro de reparación Black & Decker o a un punto de recolección autorizado. El sello SRPRC indica que el costo de reciclaje ya está pagado.

¿Dónde puedo encontrar piezas de repuesto o reparar mi aspirador?

Póngase en contacto con un centro de reparación autorizado Black & Decker. Consulte las Páginas Amarillas bajo 'Herramientas eléctricas' o llame al 1-800-544-6986.

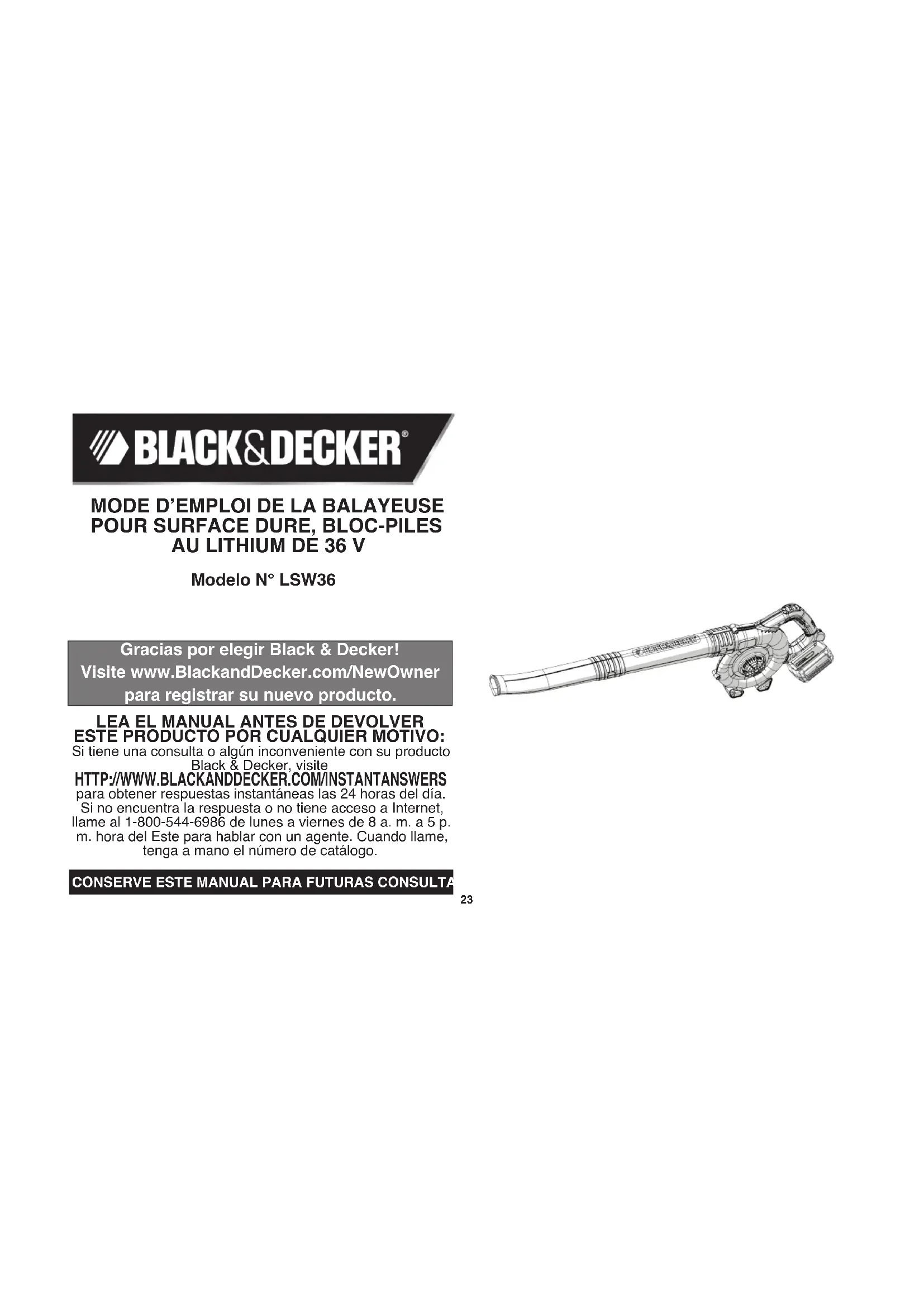

MANUAL DE USUARIO LSW36 BLACK & DECKER

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

MANUAL DE INSTRUCCIONES DE BARREDORA PARA SUPERFICIES DURAS CON BATERÍA DE IONES DE LITIO DE 36 V

Gracias por elegir Black & Decker! Visite www.BlackandDecker.com/NewOwner para registrar su nuevo producto.

LEA EL MANUAL ANTES DE DEVOLVER ESTE PRODUCTO POR CUALQUIER MOTIVO: Si tiene una consulta o algún inconveniente con su producto Black & Decker, visite HTTP://WWW.BLACKANDDECKER.COM/INSTANTANSWERS

para obtener respuestas instantáneas las 24 horas del día. Si no encuentra la respuesta o no tiene acceso a Internet, llame al 1-800-544-6986 de lunes a viernes de 8 a. m. a 5 p. m. hora del Este para hablar con un agente. Cuando llame, tenga a mano el número de catálogo.

CONSERVE ESTE MANUAL PARA FUTURAS CONSULTA

Normas de seguridad: Definiciones .....24

Advertencias e instrucciones generales de seguridad....24

Componentes 26

Instrucciones importantes de seguridad para los cargadores de baterías .26

Instrucciones importantes de seguridad para los paquetes de baterías ....27

Procedimiento de carga ....28

Instalación/Extracción del paquete de baterías ....30

Ensamblaje 30

Funcionamiento ....31

Accesorios ....31

Mantenimiento ....31

Detección de problemas ....32

Información de mantenimiento 32

Garantía completa de tres años para uso doméstico ....33

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCION DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información.

⚠️ PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: indica una situación de peligro potencial que, se evita, provocará la muerte o lesiones graves.

PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, provocará lesiones leves o moderadas.

PRECAUCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, puede provocar daños en la propiedad.

ADVERTENCIAS E INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES:

- Antes de todo uso, asegúrese de que todos los que utilicen esta unidadean y comprendan todas las instrucciones de seguridad y demás información contenida en este manual.

- Conserve estas instrucciones y reviselas con frecuencia antes del uso y al instruir a otras personas.

- No apunte la descarga de la unidad hacia usted mismo o hacia personas a su alrededor.

- Mantenga el cabello largo y la ropa holgada lejos de las aberturas y las piezas en movimiento.

ADVERTENCIA Al utilizar una herramienta eléctrica, siempre deben tomarse precauciones básicas de seguridad para reducir el riesgo de incendios, descargas eléctricas y lesiones personales, incluidas las siguientes:

ADVERTENCIA Parte del polvo creado por este producto contiene sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos ejemplos de estas sustancias químicas son:

• compuestos en los fertilizantes
• compuestos en los insecticidas, herbicidas y pesticidas
• arsénico y cromo de la madera con tratamiento químico

Para reducir su exposición a estas sustancias químicas, use equipos de seguridad aprobados, como máscaras contra el polvo que estén diseñadas especialmente para filtrar partículas microscópicas.

LEA Y COMPRENDA TODAS LAS INSTRUCCIONES ANTES DEL USO.

NORMAS GENERALES DE SEGURIDAD

LEA y comprenda todas las instrucciones.
UNA UNIDAD OPERADA A BATERÍAS con baterías integradas o por separado, debe recargarse únicamente con el cargador específico para esa batería. Un cargador adecuado para un tipo de batería puede crear riesgo de incendio al utilizarse con otras baterías.
- USE LA UNIDAD OPERADA A BATERÍAS ÚNICAMENTE con la batería diseñada específicamente para ella. El uso de otras baterías puede crear riesgos de incendio.

• EVITE el encendido accidental. Asegúrese de que el interruptor esté en posición de apagado antes de insertar la batería. Transportar las unidades con el dedo en el interruptor, o insertar la batería en una unidad con el interruptor en posición de encendido propicia los accidentes.
• NO use la unidad si el interruptor no enciende y apaga. Una unidad que no puede controlarse con el interruptor es peligrosa y debe repararse.
• DESCONECTE la batería de la unidad o coloque el interruptor en posición e apagado antes de hacer cualquier ajuste, cambio de accesorios, o guardar la unidad. Dichas medidas de seguridad preventiva reducen el riesgo de encender la unidad accidentalmente.
• SIEMPRE UTILICE PROTECCIÓN EN LOS OJOS – Utilice gafas de seguridad en todo momento en el que esta herramienta esté en uso. Las gafas de seguridad están a su disposición con costo extra en el Centro de Servicio Black & Decker de su comunidad o en estaciones de servicio autorizado.
• NO coloque la salida del barredor cerca de sus ojos u oídos cuando esté en operación.
• GUARDE LAS UNIDADES QUE NO EMPLEE. Cuando no utilice la unidad, ésta deberá guardarse en un lugar seco y elevado o bajo llave, fuera del alcance de los niños.
• NO SE SOBREEXTIENDA. Conserve siempre bien apoyados los pies así como el equilibrio.
• CUIDE LA UNIDAD. Conserve limpia la unidad para que funcione mejor y de manera más segura. Siga las instrucciones para el mantenimiento apropiado.
• NO intente reparar el barredor. Para garantizar la seguridad y la confiabilidad del producto, las reparaciones el mantenimiento y los ajustes deben ser realizados por centros de servicio Black & Decker u otras organizaciones de servicio autorizado, que utilicen siempre refacciones Black & Decker.
• NO opere el barredor en atmósferas gaseosas o explosivas. Los motores en estas unidades producen chispas en condiciones normales, y estas chispas pueden originar la ignición de los vapores.
• EVITE CONDICIONES AMBIENTALES PELIGROSAS – No use herramientas eléctricas en lugares mojados o inundados.
• ESTE ALERTA – Concéntrese en lo que esté haciendo. Utilice el sentido común. No opere la herramienta si está cansado.

• UTILICE LA UNIDAD ADECUADA – No emplee esta unidad para ningún trabajo que no sea para el que está diseñada.

• TENGA MUCHO CUIDADO cuando limpie en escalones.

• NO deje el aparato cuando esté conectado. Desconéctelo de la toma de corriente cuando no esté en uso y antes de darle servicio.
• NO permita que se utilice como juguete. Se requiere atención cercana cuando se utilice por niños o cerca de ellos. No se recomienda para ser usada por niños.
• NO intente limpiar la unidad sin antes retirar la batería.
• ÚSESE SOLAMENTE como se describe en este manual. Solamente utilice los dispositivos recomendados por el fabricante.
• NO coloque ningún objeto en las aberturas. No se use con ninguna abertura bloqueada; consérvelas libres de polvo, pelusas y cualquier objeto que pueda reducir el flujo de aire.
• CONSERVE cabello, ropas flojas, dedos y demás partes del cuerpo alejados de aberturas y partes móviles.
• TENGA MUCHO CUIDADO al limpiar en escaleras.
  • NO CARGUE la unidad al aire libre.
• NO manipule el cargador, incluidos el enchufe y los terminales del mismo, con las manos húmedas.
• NO sumerja ninguna parte de la unidad en ningún líquido.
• NO maneje la clavija ni otra parte de la unidad con las manos húmedas.
• CONSERVE A LOS NI—OS, ESPECTADORES Y ANIMALES ALEJADOS del área de trabajo, a un mínimo de 10 metros cuando encienda u opere la unidad.
• REVISE EL ÁREA antes de usar la unidad. Elimine todos los objetos duros como rocas, vidrios, alambres, etc., que puedan salir despedidos y por consiguiente, causar lesiones durante la operación.
• UTILICE ÚNICAMENTE el cargador suministrado por el fabricante para recargar.
• TENGA CUIDADO al manejar las baterías para evitar que hagan corto con materiales conductores como anillos, pulseras y llaves. La batería o el conductor pueden sobrecalentarse y ocasionar quemaduras.
• NO ABRA NI MUTILE la batería. El electrolito liberado es corrosivo y puede causarle daños a sus ojos o a su piel. Puede ser tóxico en caso de ingestión.
  ADVERTENCIA: Para disminuir el riesgo de choque eléctrico, no se exponga a la lluvia, no se use sobre superficies mojadas. Guárdese bajo techo.

CONSERVE ESTAS INSTRUCCIONES

- Para garantizar la seguridad, un cable prolongador debe tener un tamaño de cable adecuado (AWG o Calibre de conductor de Estados Unidos). Cuanto más pequeño sea el número de calibre del conductor, mayor será la capacidad del cable; es decir, un calibre 16 tiene más capacidad que un calibre 18. Cuando se utiliza más de una prolongación para lograr la longitud total, asegúrese de que cada prolongación tenga la medida mínima del conductor.

Calibre mínimo para cables de extensión

Calibre minimo para cables de extensión
Volts	Longitud total del cable en pies
120V	0-25	26-50	51-100	101-150
		(0-7,6m)	(7,6-15,2m)	(15,2-30,4m)	(30,4-45,7m)
240V	0-50	51-100	101-200	201-300
		(0-15,2m)	(15,2-30,4m)	(30,4-60,9m)	(60,9-91,4m)
Amperaje
Más de		No más de		American Wire Gage
0	-	6	18	16	14
6	-	10	18	16	12
10	-	12	16	16	12
12	-	16	14	12	No se recomienda

La etiqueta de su herramienta puede incluir los siguientes símbolos.

V voltios A......amperios

Hz......hertz W......vatios

min ....minutos \~ ....corriente alterna

——......corriente continua n_0 ......no velocidad sin

carga

☐ ......Construcción de clase II ⏻ terminal a tierra

⚠ ......símbolo de alerta de seguridad .../min .....revoluciones o reciprocidad por minuto

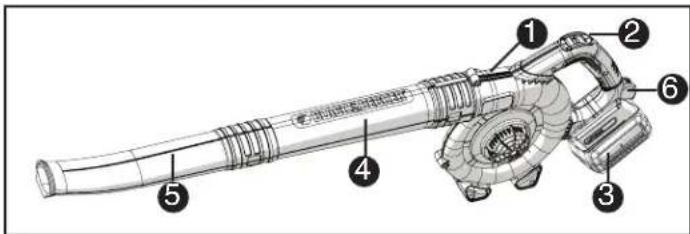

COMPONENTES

1. Control de potencia

2. Paquete de baterías

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA CARGADORES DE BATERÍAS

Este manual contiene instrucciones de seguridad importantes para los cargadores de baterías.

- Antes de utilizar el cargador, lea todas las instrucciones y las prevenciones en el cargador, en el paquete de baterías y en el producto que utiliza el paquete de baterías.

ADVERTENCIA: Riesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador.

⚠ PRECAUCIÓN: Riesgo de quemadura. Para reducir el riesgo de lesiones, cargue solamente baterías Black & Decker. Otros tipos de baterías pueden estallar y provocar daños personales y materiales.

⚠ PRECAUCION: En determinadas circunstancias, con el cargador enchufado en el tomacorriente, algunos materiales extraños pueden provocar un cortocircuito en el cargador. Se deben mantener lejos de las

cavidades del cargador los materiales extraños de naturaleza conductora, entre los que se incluyen la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas. Éstos son sólo algunos ejemplos y no constituyen una lista taxativa. Siempre desenchufe el cargador del tomacorriente cuando no haya un paquete de baterías en la cavidad. Desenchufe el cargador antes de intentar limpiarlo.

• El cargador suministrado con este producto debe enchufarse de manera que quede correctamente orientado en posición de montaje vertical o en el piso.
• NO intente cargar el paquete de baterías con cargadores distintos de los que se listan en este manual. El cargador y el paquete de baterías están específicamente diseñados para funcionar en conjunto.
• Estos cargadores no están diseñados para otro uso que no sea la carga de baterías recargables Black & Decker. Otros usos pueden provocar riesgo de incendio, descarga eléctrica o electrocución.
• No utilice el aparato con el cable o el enchufe dañados. Si el aparato no funciona como corresponde, se ha caído, dañado, dejado al aire libre o sumergido en agua, devuélvalo a un centro de mantenimiento.
• No arrastre ni transporte la unidad por el cable, no utilice el cable como un mango, no cierre una puerta sobre el cable ni tire de este cerca de bordes o esquinas filosos. No pase sobre el cable con el aparato funcionando. Mantenga el cable alejado de superficies calientes.
• No exponga el cargador a la lluvia ni a la nieve.
• Tire del enchufe en lugar del cable al desconectar el cargador. Esto reducirá el riesgo de dañar el enchufe y el cable.
• Asegúrese de que el cable esté ubicado de modo que no lo pise o se tropiece con él, y que no esté sujeto a daños o tensiones de alguna otra forma.
• No utilice un cable prolongador a menos que sea absolutamente necesario. El uso de un cable prolongador incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución.
• No coloque objetos en la parte superior del cargador ni coloque el cargador en una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador en una posición alejada de cualquier fuente de calor. El cargador se ventila a través de ranuras en la parte superior y en los lados de la cubierta.
• No monte el cargador en la pared ni lo instale en forma permanente

sobre ninguna superficie. El cargador está diseñado para ser utilizado sobre una superficie plana y estable (por ej., un banco o una mesa).

- No opere el cargador con un cable o enchufe dañados: reemplácelos de inmediato.

- No opere el cargador si éste ha recibido un golpe fuerte, se cayó o presenta algún daño. Llévelo a un centro de mantenimiento autorizado.

- No desarme el cargador; cuando deba realizar un mantenimiento o reparaciones, llévelo a un centro de mantenimiento autorizado. El armado incorrecto puede implicar un riesgo de descarga eléctrica, electrocución o incendio.

- Antes de limpiarlo, desconecte el cargador del tomacorriente. Esto reducirá el riesgo de descarga eléctrica. Quitar el paquete de baterías no reducirá este riesgo.

• NUNCA intente conectar 2 cargadores juntos.

- El cargador está diseñado para operar con corriente eléctrica doméstica estándar (120 voltios). No intente utilizarlo con otro voltaje. CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LOS PAQUETES DE BATERÍAS

ADVERTENCIA: Para un funcionamiento seguro, lea éste y todos los manuales de instrucciones incluidos con la herramienta antes de usar el cargador.

El paquete de baterías incluido en la caja no está completamente cargado. Antes de utilizar el paquete de baterías y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

- No incinere el paquete de baterías, aun si tiene daños importantes o está completamente desgastado. El paquete de baterías puede explotar en el fuego. Cuando se queman paquetes de baterías, se generan vapores y materiales tóxicos.

- No cargue ni use la batería en atmósferas explosivas, como ambientes en los que hay líquidos, gases o polvo inflamables. Insertar

o retirar la batería del cargador puede encender el polvo o los vapores.

• Si el contenido de las baterías entra en contacto con la piel, lave el área de inmediato con agua y jabón suave. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua manteniendo los ojos abiertos durante 15 minutos o hasta que la irritación cese. Si se necesita atención médica, el electrolito de las baterías de LI-ION contiene una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de las células de la batería abierta puede generar irritación respiratoria. Respire aire fresco. Si los síntomas persisten, busque atención médica.

ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede encenderse si se expone a chispas o llamas.

• El cargador suministrado con este producto está diseñado para ser enchufado correctamente en posición vertical u horizontal.
• Cargue los paquetes de baterías sólo con cargadores de Black & Decker.
• NO salpique o sumerja en agua u otros líquidos. Esto puede causar una falla prematura de las células.
• No almacene ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40 °C (105 °F) (como en toldos al aire libre o construcciones de metal en verano).

⚠ ADVERTENCIA: Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está

agrietada o dañada, no la introduzca en el cargador. No comprima, deje caer ni dañe el paquete de baterías. No utilice un paquete de baterías o un cargador que haya recibido un golpe fuerte, se haya caído, esté agotado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado.

ADVERTENCIA: Riesgo de incendio. No guarde o transporte la batería de ninguna manera que permita que los terminales expuestos de la batería entren en contacto con objetos metálicos. Por ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de juegos de productos, cajones, etc. con clavos,

llaves, tornillos sueltos, etc. Transportar baterías puede provocar incendios si los terminales de la batería entran en contacto accidentalmente con materiales conductores como llaves, monedas, herramientas de mano u objetos similares. Las Normas para Materiales Peligrosos del Departamento de Transporte de los EE.UU. (HMR) concretamente prohiben transportar baterías comercialmente o en aviones (es decir, empacadas en maletas y equipaje de mano) A MENOS que estén debidamente protegidas de cortocircuits. Por lo tanto, cuando transporte baterías individuales, asegúrese de que los terminales de la batería estén protegidos y bien aislados de materiales que puedan hacer contacto y causar un cortocircuito. NOTA: Las baterías de iones de LI-ION no deben colocarse dentro del equipaje registrado.

RECOMENDACIONES CON RESPECTO AL ALMACENAMIENTO

1. El mejor lugar de almacenamiento es uno que sea fresco y seco fuera de la luz solar directa y de un exceso de calor o frío.
2. El almacenamiento prolongado no dañará el paquete de baterías o el cargador.

El cargador estándar provisto cargará una batería completamente agotada en aproximadamente 2 horas. Se dispone de un 80% de la carga en 1 hora. 1. Enchufe el cargador en un tomacorriente adecuado antes de

insertar el paquete de baterías.

1. Introduzca el paquete de baterías en el cargador. (Fig. A)

2. La luz LED verde titilará para indicar que la batería se está cargando. (Fig. A1)

3. La finalización de la carga se indica mediante la luz LED verde que permanece encendida de manera continua. El paquete está completamente cargado y puede utilizarse en este momento o dejarse en el cargador. (Fig. A1)

Después del uso, recargue las baterías descargadas a la brevedad posible o de lo contrario la vida útil de las baterías podría acortarse en gran medida. Para obtener la máxima vida útil de las baterías, no permita que éstas se descarguen completamente. Se recomienda recargar las baterías después de cada uso.

Este cargador está diseñado para detectar ciertos problemas que pueden surgir con los paquetes de baterías o la fuente de alimentación. Los problemas se indican mediante una luz LED que titila en diferentes patrones. (Fig. A1)

BATERÍA EN MAL ESTADO

El cargador puede detectar una batería débil o dañada. La luz LED rojo titila en el patrón indicado en la etiqueta. Si observa este patrón intermitente de batería en mal estado, interruppa la carga de la batería. Devuélvala a un centro de mantenimiento o a un lugar de recolección para reciclado.

RETRASO POR PAQUETE CALIENTE/FRÍO

Cuando el cargador detecta una batería excesivamente caliente o excesivamente fría, enciende automáticamente un Retraso por paquete caliente/frío que suspende la carga hasta que la batería se normaliza. Después de esto, el cargador cambia automáticamente al modo de Paquete cargando. Esta función garantiza la duración máxima de la batería. La luz rojo titila en el patrón indicado en la etiqueta.

DEJAR LA BATERÍA EN EL CARGADOR

El cargador y el paquete de baterías pueden dejarse conectados indefinidamente con la luz LED verde encendida. El cargador mante paquete de baterías como nuevo y completamente cargado.

NOTAS IMPORTANTES SOBRE LA CARGA

1. Obtendrá una duración más prolongada y un mejor rendimiento si el paquete de baterías se carga cuando la temperatura ambiente está entre 16 °C y 27 °C (60 °F y 80 °F). NO cargue el paquete de batería con una temperatura ambiental por debajo de +4.5 °C (+40 °F) o por encima de +40.5 °C (+105 °F). Esto es importante y evitará daños graves en el paquete de baterías.

2. El cargador y el paquete de baterías pueden estar calientes al tacto durante la carga. Esto es una condición normal y no indica un problema. Para facilitar el enfriado del paquete de baterías después de su uso, evite colocar el cargador o el paquete de baterías en un ambiente cálido, como debajo de un toldo de metal o en un remolque sin aislamiento.

3. Si el paquete de baterías no se carga adecuadamente:

a. Revise el tomacorriente enchufando una lámpara u otro aparato

b. Verifique si el tomacorriente está conectado a un interruptor que corta la energía cuando usted apaga las luces.

c. Mueva el cargador y el paquete de baterías a un lugar donde la temperatura ambiental sea de aproximadamente 16 °C a 27 °C (60 °F a 80 °F).

d. Si los problemas de carga persisten, lleve la herramienta, el paquete de baterías y el cargador al centro de mantenimiento local.

1. Se debe recargar el paquete de baterías cuando no produce energía suficiente para, tareas que previamente realizaba con facilidad. NO CONTINUE utilizando la herramienta en estas condiciones. Siga el procedimiento de carga. También se puede cargar un paquete de baterías parcialmente usado cuando se desee, sin ningún efecto negativo sobre éstas.

2. Se deben mantener lejos de las cavidades del cargador los materiales extraños de naturaleza conductora, entre los que se incluyen la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas Estos son sólo algunos ejemplos y no constituyen una lista taxativa. Siempre desenchufe el cargador del tomacorriente cuando no haya un paquete de baterías en la cavidad. Desenchufe el cargador antes de intenta limpiarlo.

3. No congele ni sumerja el cargador en agua ni en ningún otro líquido.

INDICADOR DEL ESTADO DE LA CARGA (FIGURE)

ADVERTENCIARiesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador. Nunca intente abrir el paquete de materías por ningún motivo. Si la caja protectora de plástico del paquete de materías se rompe o agrieta, devuélvala a un centro de mantenimiento para u reciclado.

La parte posterior de la batería está equipada con un indicador del estado de la carga. Esto se puede utilizar para visualizar el nivel actual de carga de la batería durante el uso y durante la carga. Este no indica la capacidad de funcionamiento de la herramienta y está sujeto a variación en función de los componentes del producto, la temperatura y la aplicación del usuario final.

Verificación del estado de carga durante el uso:

• Oprima el botón del indicador del estado de la carga (B1).
• Los cuatro LED (B2) se encenderán para indicar el porcentaje de
  carga de la batería. Consulte la gráfica de la figura B.
• Si la luz LED no enciende, cargue la batería.

NOTA: Esta batería está diseñada para no funcionar cuando se alcanza una carga inferior al 20% de su capacidad. Una vez agotada la carga de la batería, la herramienta no funcionará hasta después de haber recargado la batería.

INSTALACIÓN Y EXTRACCIÓN DEL PAQUETE DE BATERIAS DE LA HERRAMIENTA

⚠ ADVERTENCIA: Asegúrese de que la herramienta esté apagada antes de quitar o instalar la batería.

PARA INSTALAR EL PAQUETE DE

BATERIAS: Inserte el paquete de baterías en la herramienta hasta que se escuche un clic figura C.

PARA EXTRAER EL PAQUETE DE

BATERIAS: Presione el botón de liberación de la batería, como se muestra en la figura B, y tire del paquete de baterías hasta extraerlo de la herramienta.

NOTA: Asegúrese de que la barredora esté apagada y la batería se haya quitado antes de instalar o quitar los tubos barredores. El ensamblaje del tubo debe instalarse en la carcasa antes del uso.

- ENSAMBLAJE DEL TUBO: Para conectar el tubo interno al barredor, alinéelo con la cubierta del barredor como se muestra en la figura D.

Empuje el tubo en la cubierta del barredor hasta que el botón de bloqueo se trabe en el orificio de bloqueo en el tubo. Repita este procedimiento para el tubo externo.

OPERACIÓN

⚠ PRECAUCIÓN: Siempre utilice gafas de seguridad, utilice una mascarilla si la operación produce polvo, se recomienda el empleo de guantes de goma y calzado grueso cuando trabaje a la intemperie. Conserve su cabello y ropas flojas lejos de aberturas y piezas móviles. ESTE BARREDOR ES ÚNICAMENTE PARA USO DOMESTICO.

• Siempre apague la unidad y extraiga la batería cuando:
• El cable de alimentación se haya dañado o enredado.
• Deje la sopladora sin supervisión.
• Verifique, ajuste, limpie o trabaje en la sopladora.

NOTA: Utilice la sopladora únicamente con la luz del día o con una buena luz artificial.

INTERRUPTOR

El interruptor puede operarse moviendo la palanca de lado a lado. Las posiciones de encendido y apagado "ON" y "OFF" están marcadas en la carcaza como se muestra en la Figura E.

⚠️ PRECAUCIÓN: NO APUNTE LA DESCARGA DE LA HERRAMIENTA A SÍ MISMO O A TERCERAS PERSONAS.

La característica de máxima potencia/máximo tiempo de funcionamiento (F1) se encuentra en el mango de la herramienta. Esta le permite optimizar el rendimiento de las herramientas y aumentar la potencia según sea necesario.

- Para elegir máxima potencia, gire el dial a la posición 6.

- Para maximizar el tiempo de funcionamiento, gire el dial a la posición 1.

- Para una combinación de ambas opciones, gire el dial a las posiciones 2 al 5.

⚠ PRECAUCIÓN: Siempre use anteojos de seguridad. Use una

máscara con filtro si el funcionamiento es polvoriento. Se recomienda el uso de guantes, pantalones largos y calzado resistente. Mantenga el cabello largo y la ropa holgada lejos de las aberturas y las piezas en movimiento. ESTA BARREDORA ES UNICAMENTE PARA USO DOMÉSTICO.

NOTA: Asegúrese de que la barredora esté apagada y la batería se haya quitado antes de instalar o quitar los tubos barredores. El tubo barredor debe instalarse en la carcasa antes del uso. Instale la batería después del ensamblaje, justo antes del uso.

- Sostenga la barredora con una mano como se muestra en la figura G y barra de un lado a otro con la boquilla a varias pulgadas por encima de la superficie sólida. Avance lentamente manteniendo la pila acumulada de residuos frente a usted.

MANTENIMIENTO

LIMPIEZA Y ALMACENAMIENTO

⚠ ADVERTENCIA RIESGO DE DESCARGA ELÉCTRICA. NO VIERTA NI ROCÍE AGUA SOBRE LA HERRAMIENTA PARA INTENTAR LIMPIARLA.

PRECAUCIÓN: APAGUE LA UNIDAD Y EXTRAIGA LA BATERÍA DE LA HERRAMIENTA.

Para limpiar la herramienta, utilice únicamente jabón suave y un paño húmedo. Nunca permita que penetre líquido dentro de la herramienta y nunca sumerja ninguna pieza de ésta en un líquido. La barredora/aspiradora debe guardarse en un lugar seco.

No guarde la herramienta sobre o junto a fertilizantes o productos químicos. Dicho almacenamiento puede provocar una rápida corrosión de las piezas metálicas.

DETECCIÓN DE PROBLEMAS

Problème	Solution
La unidad no enciende.	Verifique la instalación de la batería.Verifique los requisitos de carga de la batería.
La batería no carga.	Insérer le bloc-piles dans le chargeur jusqu'à ce que la DEL verte s'allume. Charger le bloc-piles durant un maximum de 4 heures si celui-ci est complètement épuisé.Revise el tomacorriente enchufando una lámpara u otro aparatoVerifique si el tomacorriente está conectado a un interruptor que corta la energía cuando usted apaga las luces.Mueva el cargador y el paquete de baterías a un lugar donde la temperatura ambiental sea de aproximadamente 16 ^ a 27 ^ ( 60 ^ a 80 ^ ).

Solamente para Propósitos de México

Para conocer la ubicación del centro de servicio más cercano a fin de recibir ayuda con su producto, visite nuestro sitio Web www.blackanddecker.com.mx o llame a la línea de ayuda BLACK & DECKER al 01 800 847 2309/01 800 847 2312.

ACCESORIOS

⚠ ADVERTENCIA: NO utilice este producto con ningún tipo de accesorio o dispositivo. Puede ser peligroso.

EL SELLO RBRC™

El sello RBRC™ (Corporación de reciclado de baterías recargables) que se encuentra en la batería de iones de litio (o paquete de baterías) indica que los costos de reciclar la batería (o el paquete de baterías) al final de su vida útil ya fueron pagados por Black & Decker.

RBRC™ en cooperación con Black & Decker y otros usuarios de baterías, ha establecido programas en los Estados Unidos para facilitar la recolección de baterías de iones de litio agotadas. Ayude a proteger nuestro medio ambiente y a conservar los recursos naturales: devuelva las baterías de iones de litio agotadas a un centro de mantenimiento autorizado de Black & Decker o a un comerciante minorista local para que se reciclen. También puede comunicarse con el centro local de reciclado para obtener información sobre dónde dejar las baterías agotadas. RBRC™ es una marca comercial registrada de la Corporación de reciclado de baterías recargables.

INFORMACIÓN DE MANTENIMIENTO

Todos los Centros de servicio de Black & Decker cuentan con personal altamente capacitado dispuesto a brindar a todos los clientes un servicio eficiente y confiable en la reparación de herramientas eléctricas. Si necesita consejo técnico, reparaciones o piezas de repuesto originales de fábrica, póngase en contacto con el centro de servicio de Black & Decker más cercano a su domicilio. Para ubicar su centro de servicio local, consulte la sección "Herramientas eléctricas" (Tools-Electric) de las páginas amarillas, llame al 1-800-544-6986 o visite nuestro sitio www.blackanddecker.com.

GARANTÍA COMPLETA DE TRES AÑOS PARA USO EN EL HOGAR

Black & Decker (Estados Unidos) Inc. ofrece una garantía de tres años por cualquier defecto del material o de fabricación de este producto. El producto defectuoso se reparará o reemplazará sin costo alguno de dos maneras. Lo primero es devolver el producto al comerciante minorista que se lo vendió (siempre y cuando la tienda sea un comerciante minorista participante). Las devoluciones deben realizarse conforme a la política de devolución del comercio (generalmente, entre 30 y 90 días posteriores a la venta). Le pueden solicitar comprobante de compra. Consulte en el comercio acerca de la política especial sobre devoluciones una vez excedido el plazo establecido. La segunda opción es llevar o enviar el producto (con flete pago) a un Centro de servicio propio o autorizado de Black & Decker para su reparación o reemplazo según nuestro criterio. Le pueden solicitar el comprobante de compra. Los Centros de servicio autorizados y de propiedad de Black & Decker se detallan en la sección "Herramientas eléctricas" (Tools-Electric) de las páginas amarillas de la guía telefónica. Esta garantía no se extiende a los accesorios. Esta garantía le concede derechos legales específicos; usted puede tener otros derechos que pueden variar según el estado o la provincia. Si tiene alguna pregunta, comuníquese con el gerente del Centro de servicio de Black & Decker de su zona. Este producto no está diseñado para uso comercial. AMÉRICA LATINA: esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, debe consultar la información de la garantía específica del país que viene en el empaque, llamar a la compañía local o visitar el sitio Web a fin de obtener esa información.

· GARANTÍA BLACK & DECKER · BLACK & DECKER WARRANTY . SOLAMENTE PARA PROPOSITOS DE MEXICO

Distributor Name · Sello firma del distribuidor

PRODUCT INFOMATION · IDENTIFICACIÓN DEL PRODUCTO

Cat. No. · Catalogo ó Modelo Serial Number · No. de serie

City · Ciudad State · Estado

Postal Code · Código Postal Country · País

Telephone · No. Teléfono

SOLAMENTE PARA PROPOSITOS DE MEXICO

Grupo Realsa en herramientas, S.A. de C.V.

Súper Manzana 69 MZ.01 Lote 30

(Av. Torcasita)

Col. Puerto Juárez

Cancún, Quintana Roo

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V.

16 de Septiembre No. 6149

Col. El Cerrito

Puebla, Puebla

Tel. [phone]

Ferre Pat de Puebla, S.A. de C.V.

Ejército Mexicano No. 15

Col. Ejido 1ro. de Mayo

Boca del Rio, Veracruz

Tel. [phone]

Servicio de Fabrica Black & Decker, S.A. de C.V.

Lázaro Cardenas No. 18

Col. Obrera

Distrito Federal

Tel. [phone]

Representaciones Industriales Robles, S.A. de C.V.

Tezozomoc No. 89

Col. La Preciosa

Distrito Federal

Tel. [phone]

Gpo. Comercial de Htas. y Refacciones de Occidente, S.A. de C.V.

Av. La Paz No. 1779

Col. Americana, S. Juaréz

Guadalajara, Jalisco

Tel. [phone]

Herramientas y Equipos Profesionales

Av. Colón 2915 Ote.

Col. Francisco I. Madero

Monterrey, Nvo. León

Tel. [phone]

Htas. Portátiles de Chihuahua, S.A. de C.V.

Av. Universidad No. 2903

Perfiles y Herramientas de Morelia

Gertrudis Bocanegra No. 898

Col. Ventura Puente

Morelia, Michoacán

Tel. [phone]

Enrique Robles

Av. de la Solidaridad No. 12713

Col. La Pradera

Irapuato, Guanajuato

Tel. [phone]

Hernández Martinez Jeanette

Prolongación Corregidora Nte. No. 1104

Col. Arboledas

Queretaro, Qro.

Tel. [phone]

PARA OTRAS LOCALIDADES LLAME AL 01 800 847 2309 o 01 800 847 2312.

BLACK & DECKER S.A. DE C.V.

BOSQUES DE CIDROS ACCESO RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS.

05120 MÉXICO, D.F

TEL. [phone]

- Páginas amarillas - para Servicio y ventas

Cat No. LSW36
