Tipo de producto	Amplificador para auriculares de 4 canales
Marca	Samson
Modelo	QH4
Dimensiones (L x A x H)	124 x 124 x 40 mm (4,88 x 4,88 x 1,57 pulg.)
Peso	0,4 kg (0,88 libras)
Alimentación	Adaptador externo de 15 V CC, 800 mA, clavija positiva
Potencia de salida máxima	282 mW por canal (0,5 % THD a 32 Ω)
Impedancia de carga mínima	16 Ω
Entradas	2 x 1/4 pulg. TRS balanceado (L/Mono, R), 1 x 1/8 pulg. TRS estéreo no balanceado (AUX IN)
Salidas	4 x 1/4 pulg. TRS estéreo (auriculares), 1 x 1/8 pulg. TRS estéreo no balanceado (AUX OUT)
Interruptores y controles	Volumen MASTER con interruptor, silencio (MUTE), mono (MONO), 4 perillas de volumen de canal
Respuesta en frecuencia	20 Hz a 20 kHz ±0,5 dB (entradas), 20 Hz a 20 kHz -1 dB a 32 Ω (salidas de auriculares)
Relación señal/ruido	96 dB (ref. 1 mW a 32 Ω de carga)
Rango dinámico	122 dB (22k BW)
Indicador de alimentación	LED blanco en el panel superior
Mantenimiento y limpieza	Desconectar el aparato antes de limpiar; usar un paño seco. No hay piezas reparables por el usuario.
Seguridad	No abrir la carcasa; riesgo de descarga eléctrica. Proteger el oído evitando niveles de sonido excesivos. Respetar los tiempos de exposición recomendados (OSHA).
Piezas de repuesto y reparabilidad	No hay piezas reemplazables por el usuario. Para cualquier reparación, contactar a un técnico calificado o al servicio posventa de Samson.
Información general	Cumple con la parte 15 del reglamento FCC y la directiva 2014/30/UE. Fabricante: Samson Technologies Corp.
Garantía	Garantía limitada incluida; conservar la tarjeta de garantía. Para obtener servicio, solicitar un número RA antes de cualquier devolución.

Preguntas frecuentes - QH4 SAMSON

¿Cómo configurar rápidamente el Samson QH4?

Comience girando la perilla MASTER Volume a la posición de apagado (en sentido antihorario hasta el clic) y ajuste las cuatro perillas de volumen de canal al mínimo. Conecte la fuente de alimentación, conecte una fuente de audio a las entradas (tomas INPUT de 1/4 pulg. o AUX IN de 1/8 pulg.), luego conecte sus auriculares. Encienda el equipo, ajuste el MASTER a la mitad, luego aumente lentamente el volumen de cada canal hasta el nivel deseado.

¿Puedo conectar varios QH4 juntos para obtener más salidas de auriculares?

Sí, el QH4 tiene una salida AUX OUT y una entrada AUX IN. Conecte la salida AUX OUT del primer amplificador a la entrada AUX IN del segundo usando un cable estéreo de 1/8 pulg. La señal enviada se ve afectada por los ajustes MASTER, MUTE y MONO de la unidad maestra. Puede encadenar tantas unidades como sea necesario.

¿Qué hacer si no sale sonido del QH4?

Primero verifique que el QH4 esté encendido (el LED blanco debe estar encendido). Asegúrese de que el cable de audio esté correctamente conectado tanto a la fuente como a las entradas del QH4 (INPUT o AUX IN). Suba el volumen de la fuente de audio, así como las perillas MASTER y de canal. Pruebe también sus auriculares en otro dispositivo para descartar un defecto en ellos.

¿Cómo proteger mi oído al usar el QH4?

El QH4 puede generar niveles de sonido elevados. Siempre comience con los volúmenes al mínimo y aumente gradualmente. Respete los tiempos de exposición recomendados por OSHA: por ejemplo, no más de 8 horas a 90 dB SPL. Si siente pitidos o molestias auditivas, reduzca el volumen de inmediato y consulte a un especialista.

¿Qué tipos de entrada de audio acepta el QH4?

El QH4 tiene dos entradas principales de 1/4 pulg. TRS balanceadas (L/Mono y R) y una entrada auxiliar AUX IN de 1/8 pulg. TRS no balanceada. Las entradas de 1/4 pulg. se pueden usar en balanceado o no balanceado. Conectar solo la toma L/MONO envía la señal a ambos canales.

¿Cuál es la potencia de salida máxima del QH4?

El QH4 entrega hasta 282 mW por canal con una distorsión de 0,5 % THD bajo una carga de 32 Ω. Es compatible con la mayoría de auriculares que tengan una impedancia de al menos 16 Ω.

¿Cómo limpiar el QH4?

Desconecte el aparato antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. No use productos líquidos o abrasivos. Evite obstruir las aberturas de ventilación.

¿Qué hacer si el QH4 no enciende?

Asegúrese de que el adaptador de corriente esté conectado al aparato y enchufado a un tomacorriente funcional. Gire la perilla MASTER Volume/Power en sentido horario hasta sentir un clic. Si el LED blanco no se enciende, verifique el adaptador o comuníquese con el soporte de Samson.

¿El QH4 tiene garantía?

Sí, cada QH4 incluye una tarjeta de garantía. Para beneficiarse del servicio, conserve la tarjeta y registre su producto en línea. En caso de reparación, debe obtener un número de autorización de devolución (RA) desde el sitio www.samsontech.com/ra antes de enviar el aparato.

¿Puedo usar el QH4 con auriculares de impedancia inferior a 16 Ω?

No, la impedancia mínima recomendada para auriculares es de 16 Ω. El uso de auriculares de impedancia más baja puede dañar el amplificador o producir un sonido distorsionado.

MANUAL DE USUARIO QH4 SAMSON

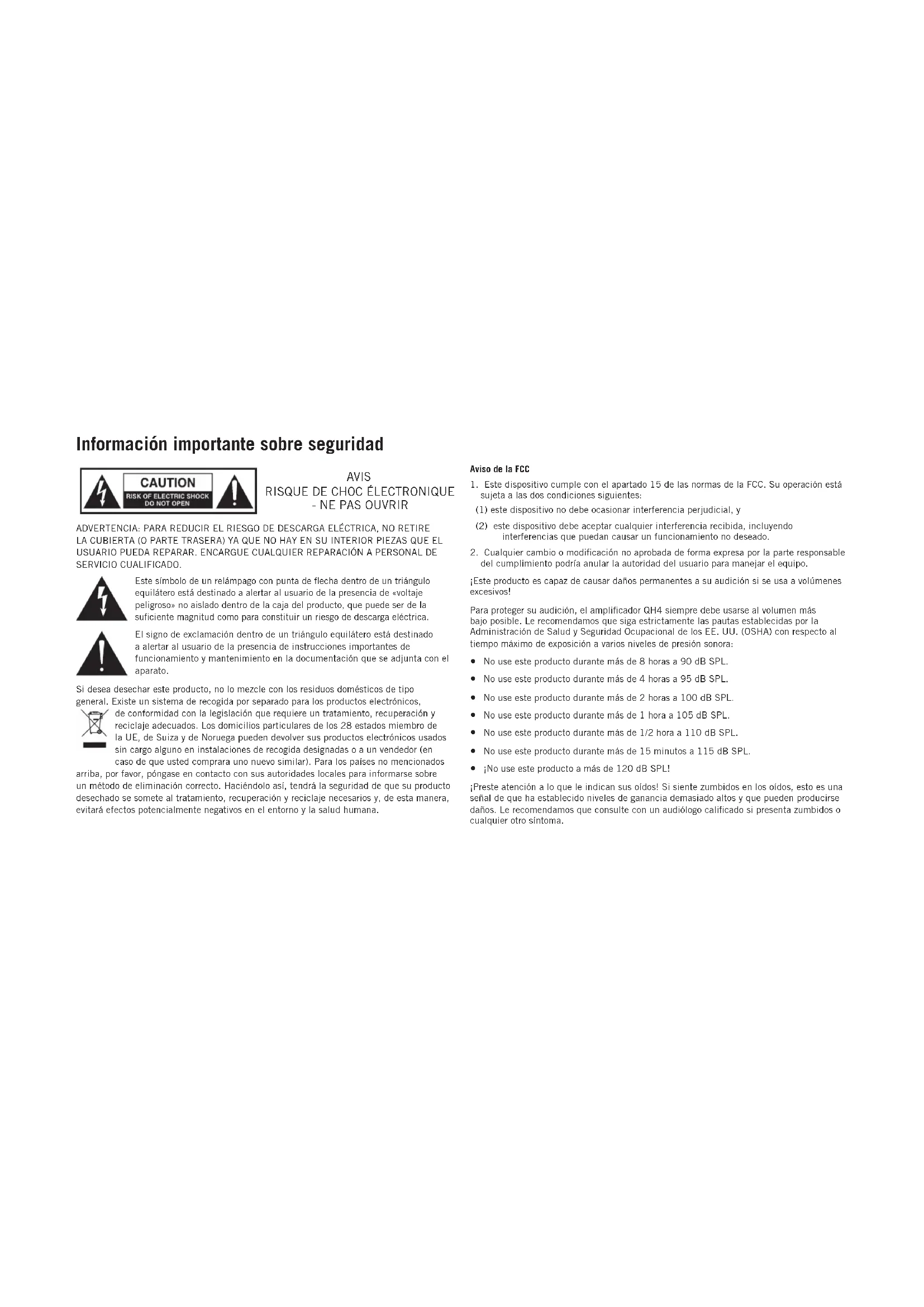

Información importante sobre seguridad

ADVERTENCIA: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O PARTE TRASERA) YA QUE NO HAY EN SU INTERIOR PIEZAS QUE EL USUARIO PUEDA REPARAR. ENCARGUE CUALQUIER REPARACIÓN A PERSONAL DE SERVICIO CUALIFICADO.

Este símbolo de un relámpago con punta de flecha dentro de un triángulo equilátero está destinado a alertar al usuario de la presencia de «voltaje peligroso» no aislado dentro de la caja del producto, que puede ser de la suficiente magnitud como para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero está destinado a alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación que se adjunta con el aparato.

Si desea desechar este producto, no lo mezcle con los residuos domésticos de tipo general. Existe un sistema de recogida por separado para los productos electrónicos, de conformidad con la legislación que requiere un tratamiento, recuperación y reciclaje adecuados. Los domicilios particulares de los 28 estados miembro de la UE, de Suiza y de Noruega pueden devolver sus productos electrónicos usados sin cargo alguno en instalaciones de recogida designadas o a un vendedor (en caso de que usted comprara uno nuevo similar). Para los países no mencionados

arriba, por favor, póngase en contacto con sus autoridades locales para informarse sobre un método de eliminación correcto. Haciéndolo así, tendrá la seguridad de que su producto desechado se somete al tratamiento, recuperación y reciclaje necesarios y, de esta manera, evitará efectos potencialmente negativos en el entorno y la salud humana.

Aviso de la FCC

1. Este dispositivo cumple con el apartado 15 de las normas de la FCC. Su operación está sujeta a las dos condiciones siguientes:

(1) este dispositivo no debe ocasionar interferencia perjudicial, y

(2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.

1. Cualquier cambio o modificación no aprobada de forma expresa por la parte responsable del cumplimiento podría anular la autoridad del usuario para manejar el equipo.

¡Este producto es capaz de causar daños permanentes a su audición si se usa a volúmenes excesivos!

Para proteger su audición, el amplificador QH4 siempre debe usarse al volumen más bajo posible. Le recomendamos que siga estrictamente las pautas establecidas por la Administración de Salud y Seguridad Ocupacional de los EE. UU. (OSHA) con respecto al tiempo máximo de exposición a varios niveles de presión sonora:

• No use este producto durante más de 8 horas a 90 dB SPL.
• No use este producto durante más de 4 horas a 95 dB SPL.
• No use este producto durante más de 2 horas a 100 dB SPL.
• No use este producto durante más de 1 hora a 105 dB SPL.
• No use este producto durante más de 1/2 hora a 110 dB SPL.
• No use este producto durante más de 15 minutos a 115 dB SPL.
• ¡No use este producto a más de 120 dB SPL!

¡Preste atención a lo que le indican sus óldos! Si siente zumbidos en los óldos, esto es una señal de que ha establecido niveles de ganancia demasiado altos y que pueden producirse daños. Le recomendamos que consulte con un audiólogo calificado si presenta zumbidos o cualquier otro síntorna.

Información importante sobre seguridad

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpie únicamente con un paño seco.
7. No obstruya ninguna abertura de ventilación. Instale de conformidad con las instrucciones del fabricante.
8. No instale cerca de ninguna fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos amplificadores) que produzcan calor.
9. No anule el propósito de seguridad del enchufe polarizado o de tipo de conexión a tierra. Un enchufe polarizado tiene dos patillas, siendo una más ancha que la otra. Un enchufe de tipo de conexión a tierra tiene dos patillas y una tercera clavija de conexión a tierra. La patilla ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe que se proporciona no encaja en su toma de corriente, consulte a un electricista para sustituir la toma obsoleta.
10. Evite pisar o pellizar el cable de alimentación, en especial en los enchufes, los receptáculos y en el punto de donde salen del aparato.
11. Use únicamente conexiones o accesorios especificados por el fabricante.
12. Use únicamente con el carro, soporte, tripode, abrazadera o mesa que especifique el fabricante o que se haya vendido junto con el aparato. Cuando se utilice un carro, tenga precaución cuando mueva la combinación de carro/aparato para evitar daños producidos por posibles vuelques.
13. Desenchufe el aparato durante las tormentas eléctricas o cuando no vaya a utilizarse durante largos períodos de tiempo.
14. Encargue todas las reparaciones a personal cualificado. Las reparaciones son necesarias cuando el aparato ha resultado dañado en cualquier forma; por ejemplo, si el enchufe o el cable de alimentación están dañados, se han derramado líquidos o han caído objetos en el interior del aparato, si ha estado expuesto a lluvia o humedad, no funciona con normalidad, o se ha dejado caer.
15. No se debe exponer este aparato a gotas o salpicaduras de agua, ni depositar objetos que contengan líquido, como vasos, encima del aparato.
16. Precaución - Para evitar descargas eléctricas, inserte completamente la patilla ancha del enchufe en la toma de corriente.
17. Por favor, mantenga un entorno bien ventilado en los alrededores de la unidad al completo.
18. Para evitar lesiones, este aparato debe instalarse de manera segura en el soporte, de conformidad con las instrucciones de instalación.

Desconexión de la RED: El adaptador de conexión directa se utiliza como dispositivo de conexión; el dispositivo de conexión deberá ser fácilmente accesible.

Por la presente, Samson Technologies Corp., declara que este adaptador QH4 guarda conformidad con los requisitos esenciales y otras disposiciones relevantes de la Directiva 2014/30/UE. La declaración de conformidad puede consultarse en: http://www.samsontech.com/site_media/support/manuals/QH4_DOC.pdf

Introducción

Gracias por adquirir el sistema de monitorización con auriculares Samson QH4 de 4 canales. El QH4 proporciona una solución elegante para la monitorización con auriculares, ya sea en el escenario o en el estudio. El complemento perfecto para su estudio de grabación doméstico, kit de podcasting o simplemente para relajarse escuchando música, el modelo QH4 ofrece un audio potente de gran fidelidad y nitidez. El QH4 es un amplificador de distribución de auriculares especialmente diseñado que le permite controlar el balance de nivel entre cuatro juegos de auriculares individuales. Al proporcionar más de 280 mW de potencia a cada canal de auriculares, el QH4 es compatible con prácticamente todos los modelos de auriculares más populares. Y su diseño compacto y elegante se adapta a cualquier aplicación de escritorio o móvil.

En la caja encontrará una tarjeta de garantía adjunta; no olvide seguir las instrucciones para recibir asistencia técnica en línea, y para que podamos enviarle información actualizada sobre este y otros productos Samson en el futuro. Si tiene alguna pregunta o comentario sobre el H4 o cualquier otro producto de Samson, no dude en contactarnos en [e-mail].

Con un cuidado y mantenimiento adecuados, su QH4 funcionará sin problemas durante muchos años. Si su QH4 requiere algún servicio, un número de Autorización de Retorno (RA) debe ser obtenido antes de enviar su unidad a Samson. Sin este número, su unidad no será aceptada. Por favor, visite www.samsontech.com/ra para obtener un número de RA antes de expedir su unidad. Conserve los materiales del embalaje original y, si es posible, devuelva la unidad en su caja de cartón original. Si su QH4 fue comprado fuera de los Estados Unidos, póngase en contacto con su distribuidor local para obtener los detalles de la garantía y la información de servicio.

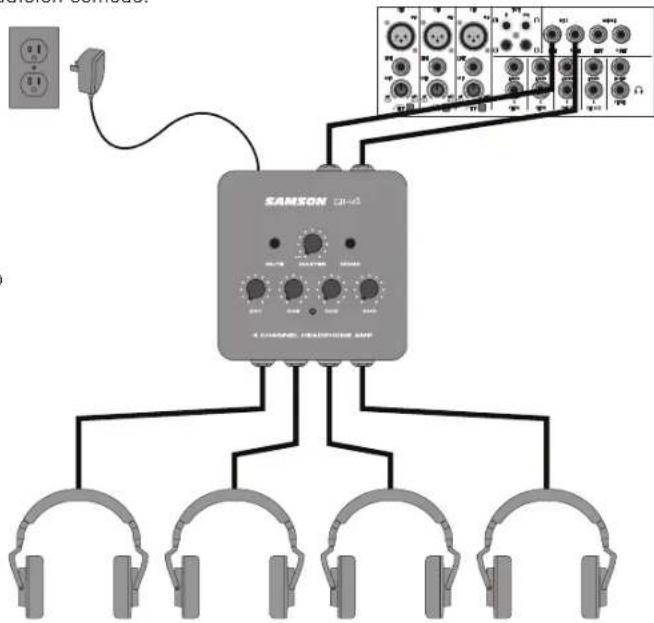

Inicio rápido

Siga este procedimiento básico para configurar y usar su amplificador QH4 4 de 4 canales para auriculares.

NOTA: Antes de conectar cualquier auricular al amplificador QH4, asegúrese de verificar que la fuente de señal y los controles de nivel del amplificador QH4 estén completamente hacia abajo, totalmente en sentido antihorario. El QH4 puede generar niveles altos de señal en los auriculares conectados. Le recomendamos que tenga mucho cuidado y que cuide sus oídos. Comience siempre con los controles de nivel completamente apagados y aumente lentamente la señal hasta un nivel de audición cómodo.

1. Gire la perilla de volumen MASTER completamente hacia abajo hasta que esté en la posición de apagado (gírela en sentido antihorario hasta que haga clic) y gire las cuatro perillas de volumen de los canales de auriculares hasta su ajuste mínimo (totalmente en sentido antihorario).
2. Conecte la fuente de alimentación incluida al QH4 y enchúfelo a un enchufe de pared de CA, pero déjelo apagado por el momento.
3. Conecte las salidas del dispositivo que desea monitorear a las ENTRADAS izquierda y derecha en el panel trasero del QH4. El QH4 acepta señales balanceadas y no balanceadas. Se recomienda usar cables TRS balanceados de 1/4 in (6,35 mm) porque minimizan el ruido extraño que ingresa a la ruta de la señal.
4. Conecte los auriculares a las tomas de salida de auriculares de 1/4 in (6,35 mm).
5. Reproduzca una señal de audio en las entradas del amplificador QH4.
6. Luego, suba el volumen MAESTRO hasta la mitad (hasta la posición de las doce en punto).
7. Gire lentamente la perilla de nivel del canal en el sentido de las agujas del reloj hasta que escuche el nivel deseado.

Inicio rápido

1. Repita el paso anterior para todos los canales que tengan auriculares conectados, asegurándose de comenzar con la perilla de volumen de los auriculares completamente en sentido antihorario y luego subiéndola lentamente hasta alcanzar el nivel deseado.

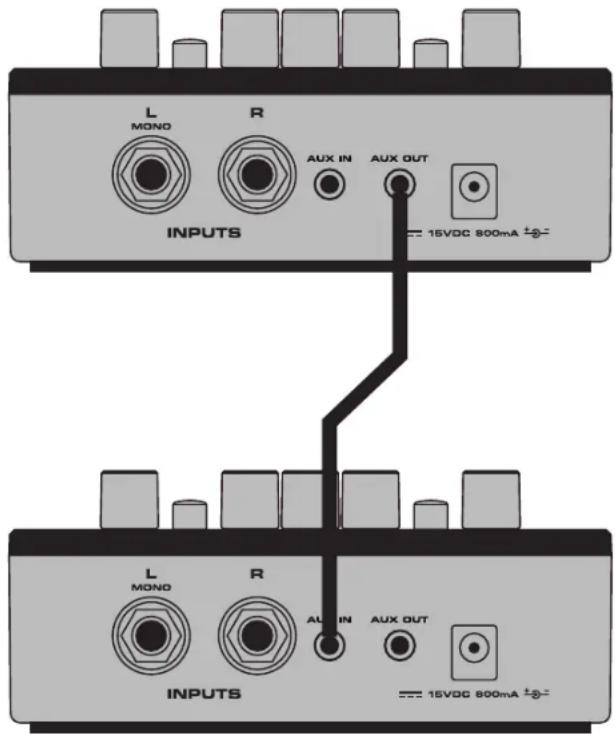

2. Para expandir el QH4 para permitir más de cuatro salidas de auriculares individuales, puede conectar varios amplificadores QH4 juntos conectando un cable estéreo de 1/8 in (3,175 mm) en la salida auxiliar del primer amplificador QH4 y la entrada auxiliar de otro amplificador QH4. Puede repetir este paso para agregar tantos amplificadores de auriculares como sea necesario. El conector de salida auxiliar está después del control MASTER de volumen/potencia, de los interruptores Mute (Silenciar) y Mono, por lo que todos los ajustes a estos controles afectarán a las unidades que se encuentren más abajo en la cadena.

Si ha conectado diferentes modelos de auriculares al QH4, es posible que algunos requieran más ganancia que otros para lograr el mismo volumen. Este tipo de disparidad ocurre si los auriculares tienen diferentes sensibilidades o diferentes impedancias. Cuanto menor sea la impedancia, más fuerte sonarán los auriculares en comparación con otros auriculares de mayor impedancia con la misma configuración de volumen. La sensibilidad se mide determinando el nivel de decibelios (dB) generado por 1 mW de entrada de energía. Cuanto mayor sea la clasificación de dB, más ruidosos son los auriculares.

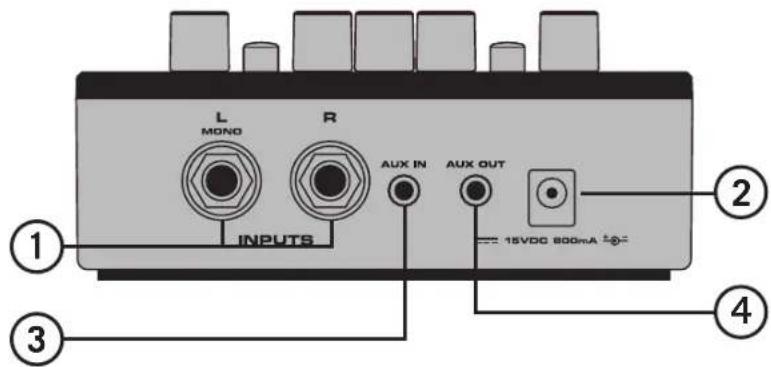

Llamadas del panel frontal y posterior

1. ENTRADAS de línea - Entradas de 1/4 in (6,35 mm) (TRS) izquierda y derecha balanceadas. Estas entradas de nivel de línea son las principales entradas de señal al amplificador de auriculares. Si la conexión se realiza solamente con el conector L/MONO (izq./mono), se envía la señal tanto a la izquierda como a la derecha.
2. Entrada de alimentación de CC - Conecte aquí el adaptador de alimentación suministrado.
3. AUX IN - Entradas estéreo de 1/8 in (3,175 mm) para conectar una entrada de nivel de línea auxiliar, como la de un teléfono inteligente o una salida de computadora.
4. AUX OUT - salidas estéreo de 1/8 in (3,175 mm) que están conectadas a las entradas principales de 1/4 in (6,35 mm) y AUX para conectarse a otro amplificador de auriculares, a monitores de estudio o a otro dispositivo que acepte señales de nivel de línea.
5. SALIDAS para auriculares (CH1–CH4) - Salidas estéreo de 1/4 in (6,35 mm) para auriculares. Nota: No conecte auriculares con una impedancia inferior a 16 Ω.

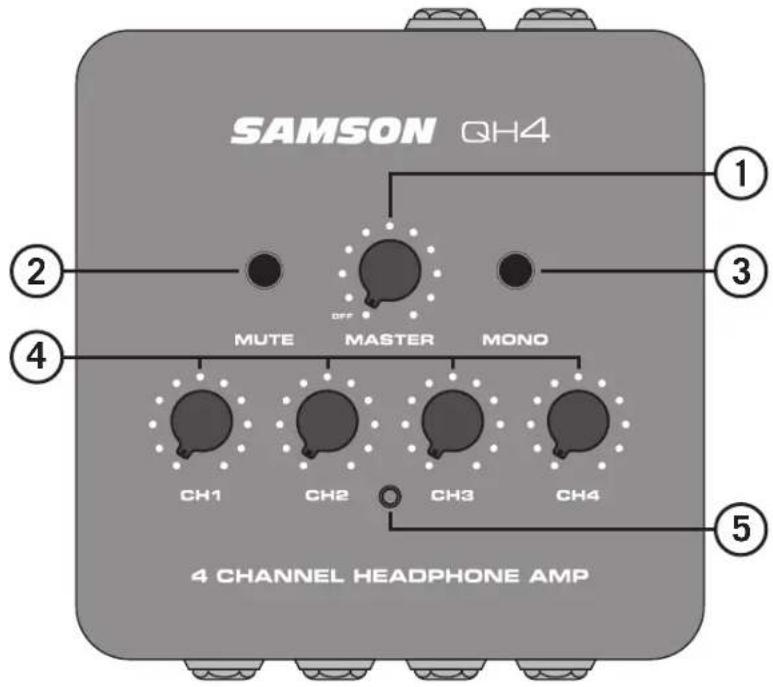

Indicadores del panel superior

SAMSON QH4 MUTE MASTER MONO CH1 CH2 CH3 CH4 4 CHANNEL HEADPHONE AMP ① ② ③ ④ ⑤

1. MASTER (control maestro de volumen/potencia) - Este mando giratorio controla el nivel de la salida del receptor y enciende y apaga el amplificador QH4. Gire la perilla hacia la derecha para encender el sistema. Gire la perilla hacia la izquierda hasta que emita un clic para apagar el sistema.
2. Interruptor MUTE (silenciar) - Este interruptor silencia todas las salidas de auriculares.
3. Interruptor MONO - Cuando se pulsa este interruptor, las entradas izquierda y derecha se suman en una sola señal mono.
4. Volumen de auriculares (CH1 - CH4 [can. 1 a 4]) - Perillas de control utilizadas para ajustar el nivel de las salidas de auriculares.
5. Indicador de encendido - Este LED blanco se iluminará cuando el dispositivo esté encendido, lo que indica que el amplificador QH4 está listo para funcionar.

Especificaciones

Conectores de entrada 2 TRS balanceados de 1/4 in (6,35 mm), TRS estéreo no balanceado de 1/8 in (3,175mm)

Nivel de entrada máximo +21 dBu, THD 1 %

Impedancia de entrada 20kΩ

Respuesta de frecuencia De 20 Hz a 20Hz ± 0,5 dB

Piso de ruido -114 dBu, 22k BW no ponderado

Rango dinámico 122 dB, 22k BW

Relación señal/ruido 96dB, en referencia a 1 mW a 32 Ω de carga

Salidas auxiliares TRS estéreo no balanceados de 1/8 in (3,175mm)

Nivel máximo de salida auxiliar +14dBu, THD 1 %

Impedancia de salida auxiliar 100 Ω

Salidas de auriculares 4 TRS estéreo de 1/4 in (6,35 mm)

Potencia de salida máxima 282 mW por canal, 0,5 % THD a 32 Ω

Respuesta de frecuencia de los auriculares De 20 Hz a 20 kHz -1 dB a 32 Ω

Controles Perilla de volumen MASTER, interruptor maestro MUTE, interruptor maestro MONO, 4 perillas de volumen de canal

Adaptador externo 15 V de CC, de 800 mA, pin positivo

Peso 0,88 lb/0,4 kg

Dimensiones (L x An x Al) 4,88 x 4,88 x 1,57 in (124 x 124 x 40 mm)

En Samson estamos continuamente mejorando nuestros productos; por lo tanto, las especificaciones e imágenes están sujetas a cambios sin previo aviso.

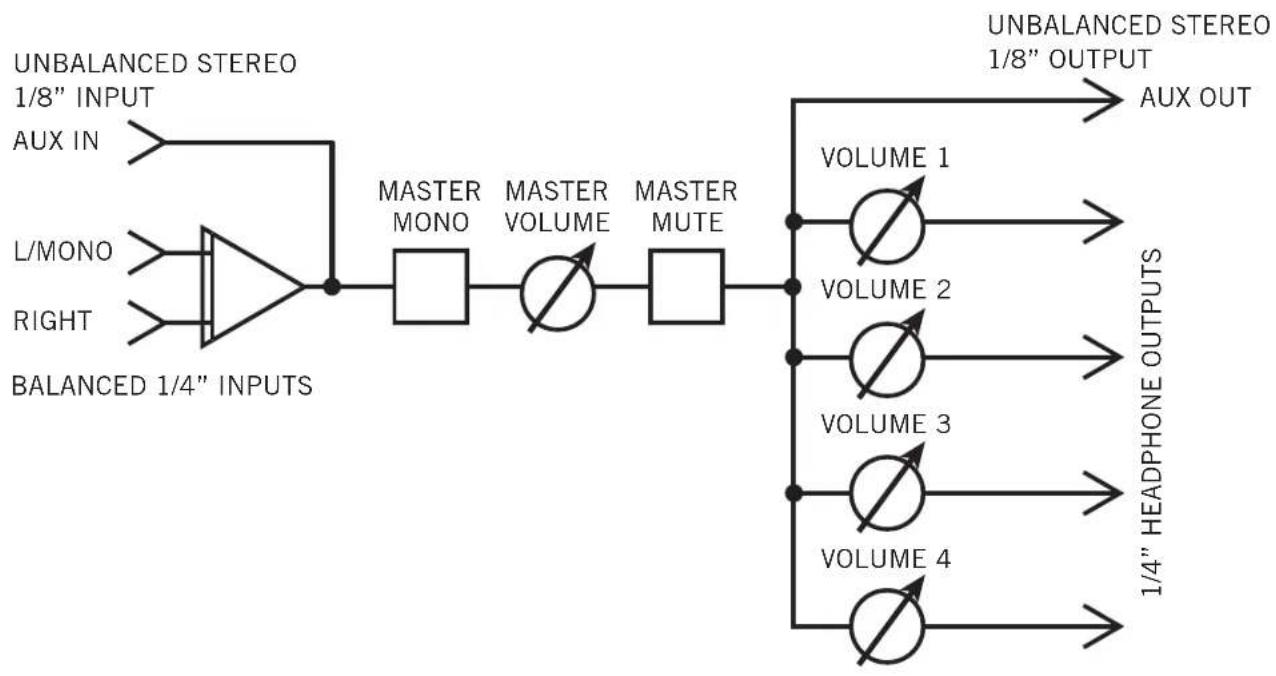

Diagrama de bloques

Solución de problemas

Problema Solución
No hay energía (el indicador de energía no está iluminado)	Asegúrese de que la fuente de alimentación incluida esté conectada al amplificador QH4.
	Asegúrese de que la fuente de alimentación del amplificador QH4 esté conectada a una toma de CA.
	Gire la perilla MASTER de volumen/potencia en el sentido de las agujas del reloj hasta que se active la posición de encendido con un clic.
No hay audio	Asegúrese de que el amplificador QH4 esté encendido.
	Asegúrese de que el cable de audio esté conectado tanto a la salida de la fuente de audio como a las tomas de entrada de audio del amplificador QH4 (ya sea las dos tomas INPUT (entrada) de 1/4 in o la toma AUX de 1/8 in ubicada en la parte posterior del QH4).
	Compruebe que el nivel de volumen de la fuente de audio esté ajustada a un nivel que pueda enviar correctamente una señal al amplificador QH4. También asegúrese de que las perillas de volumen MASTER de volumen de los auriculares del QH4 estén subidas.
	Pruebe los auriculares en otro dispositivo de audio para asegurarse de que los auriculares no tengan ninguna falla.
Audio distorsionado o deficiente	Asegúrese de que todas las conexiones de audio estén bien conectadas.
	Reduzca el volumen de salida del dispositivo de audio fuente.
	Reduzca el volumen de los canales para auriculares del QH4.

Si estas sugerencias no resuelven su problema, comuníquese con su representante o distribuidor de Samson más cercano.
Si tiene alguna pregunta o comentario sobre el H4 o cualquier otro producto de Samson, no dude en contactarnos en [e-mail].
