Tipo de producto	Sierra circular inalámbrica
Marca	Porter-Cable
Modelo	PCC660
Tensión máxima de la batería	20 V máx. (tensión nominal 18 V)
Tipo de batería	Iones de litio 20 V máx.*
Diámetro de la hoja	140 mm (5 1/2 pulg)
Orificio de la hoja	10 mm (3/8 pulg)
Velocidad en vacío	6000 rpm (mínimo requerido para hojas compatibles)
Ángulo de bisel	0° a 50°
Profundidad máxima de corte	Aproximadamente 48 mm (ajustable)
Freno eléctrico	Freno automático que detiene la hoja en 1 a 2 segundos
Protector inferior de la hoja	Protector inferior retráctil con resorte
Tipos de corte	Cortes rectos, en bisel, de inmersión (bolsillo)
Materiales compatibles	Solo madera (no metal, mampostería, vidrio, baldosas ni plástico)
Accesorios incluidos	Hoja de sierra, llave de hoja, tapa de batería
Batería y cargador compatibles	Paquetes de baterías: PCC680L, PCC685L, PCC681B, PCC681L; cargadores: PCC690L, PCC691L, PCC695L
Tiempo de carga	Cargador PCC690L: 35 a 100 min; PCC691L: 65 a 200 min; PCC695L: 160 a 300 min
Seguridad	Bloqueo del interruptor, botón de bloqueo, protección ocular y auditiva requerida
Mantenimiento y limpieza	Limpiar con jabón suave y un paño húmedo; no sumergir; dejar las reparaciones a un centro autorizado
Garantía	3 años (herramienta), 2 años (paquete de baterías); servicio de mantenimiento gratuito 1 año; garantía de reembolso de 90 días
Reparabilidad	Dejar a un centro de reparación autorizado; usar solo piezas de repuesto idénticas
Normas de cumplimiento	Cumple con la parte 15 de la FCC y la norma NMB-003 de Canadá (Clase B)

Preguntas frecuentes - PCC660 Porter-Cable

¿Cuál es la tensión de la sierra circular Porter-Cable PCC660?

La tensión máxima inicial del paquete de baterías es de 20 V (tensión nominal de 18 V).

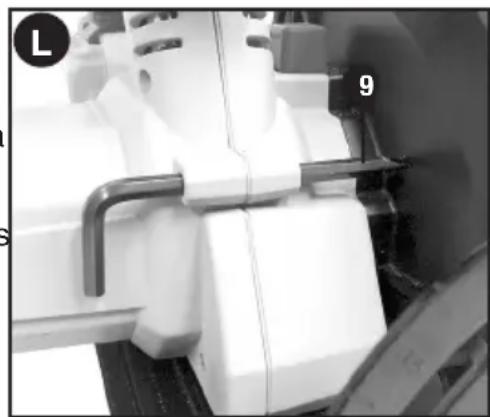

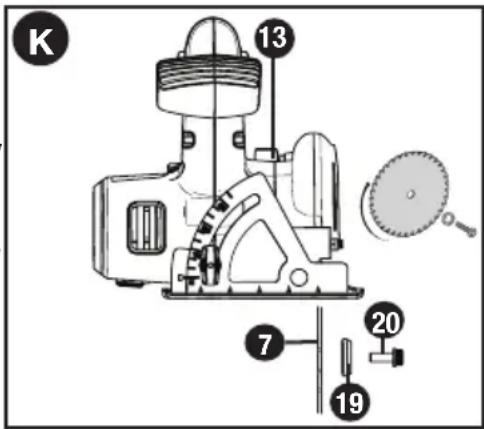

¿Cómo cambiar la hoja de la sierra PCC660?

Para cambiar la hoja: levante el protector inferior, presione el bloqueo del eje y gire el tornillo de sujeción con la llave provista. El tornillo tiene rosca izquierda: gire en sentido horario para aflojar. Monte la nueva hoja respetando la dirección de rotación y apriete firmemente.

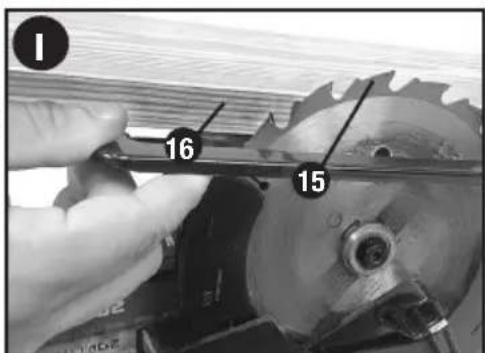

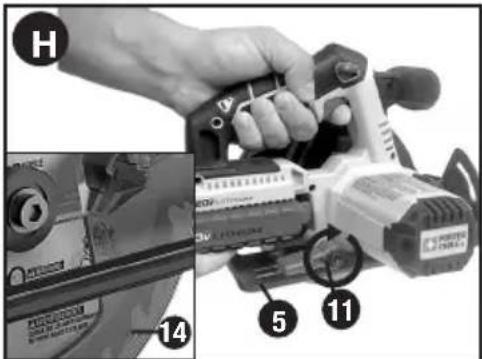

¿Cómo ajustar la profundidad de corte?

Afloje la palanca o botón de ajuste de profundidad, mueva la base a la posición deseada (la profundidad se lee en la escala) y vuelva a apretar. La hoja debe sobresalir solo un diente debajo de la pieza.

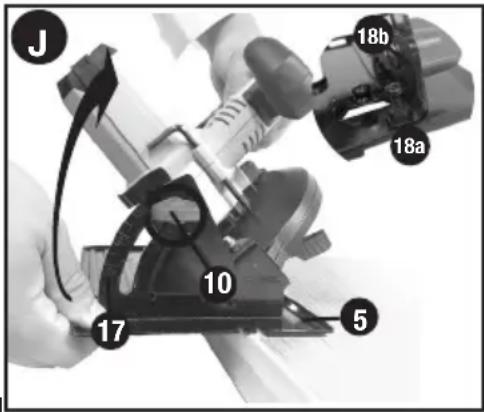

¿Cómo ajustar el ángulo de bisel?

Afloje el botón de bloqueo de bisel, incline la base entre 0° y 50° (el ángulo se lee en la escala) y vuelva a apretar el botón.

¿Qué tipos de hojas puedo usar?

Use solo hojas de 140 mm (5 1/2 pulg) con un orificio de 10 mm (3/8 pulg) y una velocidad mínima de 6000 rpm. No use discos abrasivos.

¿Cómo evitar los contragolpes (kickback)?

Sujete firmemente la sierra con ambas manos, apoye correctamente la pieza, use una guía de corte para cortes longitudinales, asegúrese de que la hoja esté bien afilada y que el protector inferior funcione correctamente.

¿Qué hacer si la batería no se carga?

Verifique que el cargador esté enchufado a un tomacorriente funcional, que la temperatura ambiente esté entre 4,5°C y 40,5°C, y que el paquete de baterías esté correctamente insertado. Si el indicador parpadea con un código específico, consulte el manual para diagnosticar el problema.

¿Puedo usar la sierra para cortar metal o plástico?

No, esta sierra está diseñada solo para cortar madera. No use hojas abrasivas ni intente cortar metal, mampostería, vidrio, baldosas o plástico.

¿Cómo limpiar y mantener la sierra?

Limpie la herramienta con jabón suave y un paño húmedo. No permita que entre líquido en el interior. Deje cualquier reparación a un centro de servicio autorizado que use piezas de repuesto idénticas.

¿Cuál es la duración de la garantía?

La herramienta tiene una garantía limitada de 3 años (2 años para los paquetes de baterías) contra defectos de material y mano de obra. También se incluyen un servicio de mantenimiento gratuito de un año y una garantía de reembolso de 90 días.

MANUAL DE USUARIO PCC660 Porter-Cable

Sierra circular de 165 mm (6 1/2 pulg.) de iones de litio de 20 V Max.*

www.portercable.com

Manual de instrucciones

NÚMERO DE CATÁLOGO

N° DE CATALOGUE

CATÁLOGO N.°

PCC660

PAUTAS DE SEGURIDAD - DEFINICIONES

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LOS CARGADORES DE BATERÍAS

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LOS PAQUETES DE BATERÍAS

PAUTAS DE SEGURIDAD/DEFINICIONES

Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información.

PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesiones graves. ADVERTENCIA: indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves. PRECAUCIÓN: indica una situación de peligro potencial que, si no se evita, podría provocar lesiones leves o moderadas.

PRECAUCIÓN: utilizado sin el símbolo de alerta de seguridad indica una situación de peligro potencial que, si no se evita, pueda provocar daños en la propiedad.

Advertencias generales de seguridad para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El

incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

Conserve todas las advertencias e instrucciones para futuras consultas.

El término "herramienta eléctrica" incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el área de trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propician accidentes. b) No opere herramientas eléctricas en atmósferas explosivas, como ambientes donde se encuentran líquidos, gases o polvo inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores. c) Mantenga a los niños y espectadores alejados de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) Seguridad eléctrica

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna forma. No utilice nunca enchufes adaptadores con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica. b) Evite el contacto corporal con superficies puestas a tierra, como por ejemplo tuberías, radiadores, rangos y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra. c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si ingresa agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. d) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable lejos del calor, aceite, bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica. f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) Seguridad personal

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como

máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirán las lesiones personales.

c) Evite el encendido por accidente. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes. d) Retire las clavijas de ajuste o llaves de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que se deje conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales. e) No se estire. Conserve el equilibrio adecuado y manténgase parado correctamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas. f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden estar atrapados en las piezas en movimiento. g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo. 4) Uso y mantenimiento de la herramienta eléctrica a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. La herramienta eléctrica correcta hará el trabajo mejor y más seguro a la velocidad para la que fue diseñada. b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y debe ser reparada. c) Desconecte el enchufe de la fuente de energía y/o el paquete de baterías de la herramienta eléctrica antes de realizar ajustes, cambiar accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental. d) Guarde las herramientas eléctricas que no estén en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas en las manos de usuarios no entrenados. e) Mantenimiento de las herramientas eléctricas. Controle que no haya piezas móviles mal alineadas o trabadas, piezas rotas y toda otra situación que pueda afectar el funcionamiento de las herramientas eléctricas. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado. f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado, con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar. g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquellas para las que fue diseñada podría originar una situación peligrosa. 5) Uso y mantenimiento de la herramienta con baterías a) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede crear riesgo de incendio si se usa con otros paquetes de baterías. b) Utilice herramientas eléctricas solo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones. c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio.

d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con sus ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras.

6) Mantenimiento a) Haga que una persona de reparaciones calificada realice el mantenimiento de su herramienta eléctrica y utilice piezas de repuesto idénticas solamente. Esto garantizará la seguridad de la herramienta eléctrica.

NORMAS DE SEGURIDAD ESPECÍFICAS ADICIONALES INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS SIERRAS

PELIGRO:

a. Mantenga las manos alejadas del área de corte y de la hoja. Mantenga la segunda mano en el mango auxiliar o en la carcasa del motor. Si las dos manos están sujetando la sierra, no pueden ser cortadas por la hoja. b. No ponga las manos debajo de la pieza de trabajo. El protector no puede protegerle de la hoja debajo de la pieza de trabajo. c. Ajuste la profundidad de corte al grosor de la pieza de trabajo. Menos de un diente completo de los dientes de la hoja debe ser visible debajo de la pieza de trabajo. d. No sujete nunca la pieza que esté cortando en las manos o atravesada sobre una pierna. Sujete firmemente la pieza de trabajo a una plataforma estable. Es importante soportar apropiadamente la pieza de trabajo para minimizar la exposición del cuerpo, el atasco de la hoja o la pérdida de control. e. Sujete la herramienta mecánica por las superficies de agarre con aislamiento cuando realice una operación en la que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable de alimentación. El contacto con un cable "con corriente" hace que las partes metálicas de la herramienta mecánica que estén al descubierto también "lleven corriente", lo cual causará descargas al operador. f. Cuando corte al hilo, utilice siempre un tope-guía para guiar al hilo o una guía de borde recto. Esto mejora la precisión del corte y reduce las probabilidades de que la hoja se atasque. g. Utilice siempre hojas que tengan el tamaño correcto y la forma correcta (de diamante frente a redonda) de agujeros para el eje portaherramienta. Las hojas que no coincidan con los herrajes de montaje de la sierra funcionarán excéntricamente, causando pérdida de control. h. No use nunca arandelas de hoja o un perno de hoja que estén dañados o sean incorrectos. Las arandelas y el perno de la hoja se diseñaron especialmente para su sierra, con el fin de lograr un rendimiento óptimo y una calidad óptima de funcionamiento.

CAUSAS DEL RETROCESO Y SU PREVENCIÓN POR PARTE DEL OPERADOR

• El retroceso es una reacción repentina a una hoja de sierra pellizcada, atascada o desalineada, que hace que una sierra descontrolada se levante y se salga de la pieza de trabajo, hacia el operador.
• Cuando la hoja se pellizca o se atasca fuertemente al cerrarse la sección de corte, la hoja se para y la reacción del motor impulsa la unidad rápidamente hacia atrás, hacia el operador.
• Si la hoja se tuerce o se desalinea en el corte, los dientes ubicados en el borde trasero de la hoja pueden penetrar en la superficie superior de la madera, haciendo que la hoja trepe, se salga de la sección de corte y salte hacia atrás, hacia el operador.

El retroceso es el resultado de un uso inapropiado de la sierra y/o de procedimientos o situaciones de realización incorrectos y se pueden evitar tomando las precauciones apropiadas que se indican a continuación:

a. Mantenga un agarre firme con las dos manos en la sierra y posicione los brazos de modo que pueda resistir las fuerzas de retroceso. Las fuerzas de retroceso pueden ser controladas por el operador, si se toman las precauciones adecuadas. b. Cuando la hoja se esté atascando o cuando se interrumpa un corte por cualquier motivo, suelte el gatillo y sujete la sierra de modo que esté inmóvil en el material hasta que la hoja se detenga por completo. No intente nunca retirar la sierra de la pieza de trabajo ni tirar de la sierra hacia atrás cuando la hoja está en movimiento o se podrá producir retroceso. Investigue y tome medidas correctivas para eliminar la causa de atasco de la hoja. c. Cuando rearranque una sierra en la pieza de trabajo, centre la hoja de sierra en la sección de corte y asegúrese de que los dientes de la hoja de sierra no estén

acoplados en el material. Si la hoja de sierra se está atascando, podrá desplazarse o experimentar retroceso respecto a la pieza de trabajo cuando se arranque la sierra.

d. Soporte los paneles grandes para minimizar el riesgo de que la hoja se pellizque y se produzca retroceso. Los paneles grandes tienden a combarse bajo su propio peso. Se deben colocar soportes debajo del panel a ambos lados, cerca de la línea de corte y cerca del borde del panel. e. No use hojas desafiladas o dañadas. Las hojas desafiladas o con triscado inapropiado producen una sección de corte estrecha que causa fricción excesiva, atasco de la hoja y retroceso. f. Las palancas de fijación de ajuste de la profundidad y del bisel de la hoja deben estar apretadas y sujetas firmemente antes de realizar el corte. Si el ajuste de la hoja cambia cuando se realiza el corte, dicho cambio podría causar atasco y retroceso. g. Tenga precaución adicional cuando haga un "corte por penetración" en paredes existentes u otras áreas ciegas. La hoja que sobresale podría golpear objetos que pueda causar retroceso.

INSTRUCCIONES DE SEGURIDAD PARA EL PROTECTOR INFERIOR

a. Compruebe el protector inferior para verificar si se cierra apropiadamente antes de cada uso. No utilice la sierra si el protector inferior no se mueve libremente y no se cierra instantáneamente. No sujete nunca con abrazaderas ni amarre el protector inferior en la posición abierta. Si la sierra se cae accidentalmente, el protector inferior puede doblarse. Suba el protector inferior con el mango retráctil y asegúrese de que se mueve libremente y no toca la hoja ni ninguna otra pieza, en todos los ángulos y profundidades de corte. b. Compruebe el funcionamiento del resorte del protector inferior. Si el protector y el resorte no están funcionando correctamente, se les debe hacer servicio de ajustes y reparaciones antes de la utilización. El protector inferior podría funcionar con dificultad debido a que haya piezas dañadas, depósitos gomosos o una acumulación de residuos. c. El protector inferior se debe retraer manualmente solo para realizar cortes especiales, tales como "cortes por penetración" y "cortes compuestos". Suba el protector inferior por el mango retráctil y, en cuanto la hoja entre en el material, se debe soltar el protector inferior. Para todas las demás operaciones de aserrado, el protector inferior debe funcionar automáticamente. d. Asegúrese siempre de que el protector inferior está cubriendo la hoja antes de poner la sierra en un banco de trabajo o en el piso. Una hoja que se está moviendo por inercia hasta detenerse y no está protegida puede hacer que la sierra se desplace hacia atrás, cortando todo aquello que está en su camino. Tenga en cuenta el tiempo que se requiere para que la hoja se detenga después de soltar el interruptor.

INSTRUCCIONES DE SEGURIDAD ADICIONALES

• Utilice abrazaderas u otra forma práctica para asegurar y apoyar la pieza de trabajo en una plataforma estable. Sostener la pieza de trabajo con la mano o contra su cuerpo provoca inestabilidad y puede llevar a la pérdida del control.
• Mantenga el cuerpo a un lado de la hoja de la sierra, nunca en línea con ella. El RETROCESO podrá despedir la sierra hacia atrás (vea Causas del retroceso y prevención por parte del operador y RETROCESO).
• Evite cortar clavos. Inspeccione si hay clavos. Retire todos los clavos de la madera antes de cortar. Siempre asegúrese de que nada interfiera con el movimiento del protector inferior de la hoja.
• Los accesorios deben estar clasificados para la velocidad recomendada en la etiqueta de advertencia de la herramienta, como mínimo. Los discos y otros accesorios que giren por encima de su velocidad nominal pueden desarmarse y provocar lesiones. Las clasificaciones de los accesorios siempre deben ser superiores a la velocidad de la herramienta que aparece en la placa de identificación de la misma. Siempre asegúrese de que la sierra esté limpia antes de utilizarla.
• Si se produce un ruido inusual o un funcionamiento anómalo, suspenda el uso de esta sierra y haga que la revisen debidamente.
• Siempre asegúrese de que todos los componentes estén montados correcta y firmemente antes de utilizar la herramienta.
• Siempre manipule la hoja de la sierra con cuidado al montarla o retirarla, o al retirar el extractor de diamante.
• Siempre espere hasta que el motor haya alcanzado la velocidad máxima antes de iniciar un corte. Siempre mantenga los mangos secos, limpios y libres de aceite y grasa. Sostenga

la herramienta firmemente con ambas manos cuando esté en uso.

• Siempre esté alerta en todo momento, especialmente durante operaciones repetitivas y monótonas. Siempre asegúrese de la posición de sus manos con respecto a la hoja.
• Manténgase alejado de los pedazos de los extremos que puedan caer cuando los corte. Estos pueden estar calientes, filosos y/o ser pesados. Pueden producirse graves lesiones personales.
• Reemplace o repare los cables dañados. Asegúrese de que el cable prolongador esté en buenas condiciones. Utilice solamente cables prolongadores de 3 conductores que tengan enchufes a tierra de 3 patas y receptáculos tripolares que se adapten al enchufe de la herramienta.
• Para garantizar la seguridad, un cable prolongador debe tener un tamaño de cable adecuado (AWG o Calibre de conductor de Estados Unidos). Cuanto menor sea el número de calibre del conductor, mayor será la capacidad del cable; es decir, un calibre 16 tiene más capacidad que un calibre 18. Un cable de menor capacidad provocará una disminución en el voltaje de la línea, lo cual producirá una pérdida de potencia y sobrecalentamiento. Cuando se utilice más de una prolongación para lograr la longitud total, asegúrese de que cada prolongación tenga la medida mínima del conductor. La tabla siguiente muestra la capacidad correcta que debe utilizarse según la longitud del cable y el amperaje indicado en la placa de identificación. En caso de duda, utilice el calibre inmediatamente superior. Cuanto menor sea el número de calibre, más grueso será el cable.

TAMAÑO MÍNIMO RECOMENDADO DEL CONDUCTOR PARA LOS CABLES DE EXTENSIÓN

Longitud total del cable

25 pies 50 pies 75 pies 100 pies 125 pies 150 pies 175 pies

7.6 m 15.2 m 22.9 m 30.5 m 38.1 m 45.7 m 53.3 m

Tamañodel conductor
18	18	16	16	14
				14
				12

PRECAUCIÓN: Las cuchillas antes de apagar. Daños personales serios. ADVERTENCIA: Durante el uso, utilice siempre protección auditiva adecuada que cumpla con la norma ANSI S12.6 (S3.19). En ciertas circunstancias y según el período de uso, el ruido de este producto puede contribuir a la pérdida de audición. ADVERTENCIA: Utilice siempre protección ocular adecuada. Todos los usuarios y espectadores deben usar protección adecuada para los ojos que cumpla con la norma ANSI Z87.1. ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD. Los anteojos de uso diario NO son lentes de seguridad. Utilice también máscaras faciales o para polvo si el corte produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD CERTIFICADOS:

• Protección para los ojos según la norma ANSI Z87.1 (CAN/CSA Z94.3)
• Protección auditiva según la norma ANSI S12.6 (S3.19)
• Protección respiratoria según las normas NIOSH/OSHA/MSHA

ADVERTENCIA: parte del polvo producido por las herramientas eléctricas al lijar, aserrar, esmerilar, taladrar y realizar otras actividades de la construcción, contiene productos químicos reconocidos por el Estado de California como causantes de cáncer, defectos de nacimiento u otros problemas reproductivos. Algunos de estos productos químicos son:

• el plomo de las pinturas de base plomo,
• la sílice cristalina de ladrillos, el cemento y otros productos de mampostería, y
• el arsénico y el cromo de la madera con tratamiento químico.

El riesgo derivado de estas exposiciones varía según la frecuencia con la que se realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en áreas bien ventiladas y con equipos de seguridad aprobados, como las máscaras para polvo especialmente diseñadas para filtrar las partículas microscópicas.

• Evite el contacto prolongado con el polvo proveniente del lijado, aserrado, amolado y taladrado eléctrico y otras actividades de construcción. Use vestimenta protectora y lave todas las áreas expuestas con agua y jabón. Dejar que el polvo entre en sus ojos, boca, o que permanezca sobre su piel pueda promover la absorción de químicos dañinos.

ADVERTENCIA: El uso de esta herramienta puede tener y/o dispersar el polvo, el cual pueda ocasionar lesión respiratoria u otro tipo de lesión grave y

permanente. Utilice siempre protección respiratoria NIOSH/OSHA apropiada para la exposición al polvo. Dirija las partículas lejos de su cara o su cuerpo. SÍMBOLOS

• La etiqueta de su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

V..... voltios

A. amperios

Hz ......... hertz

W.......vatios

min.........minutos

~ o AC....corriente alterna

= = = o DC....corriente directa

no.......no velocidad sinarga

Construcción Clase I

⊕ terminal a tierra

(puesto a tierra)

RPM o .../min......revoluciones o minuto seguido

Lea el manual de instrucciones antes del uso. Use protección adecuada para las vías respiratorias. Use protección adecuada para los ojos. Use protección adecuada para los oídos.

• Mantenga un agarre firme con ambas manos sobre la sierra, en todo momento.
• Manténgase alerta y en control.
• Apoye los materiales largos que sobresalgan. A medida que se corta el material, este se debilita y se comba, y pellizca la hoja.

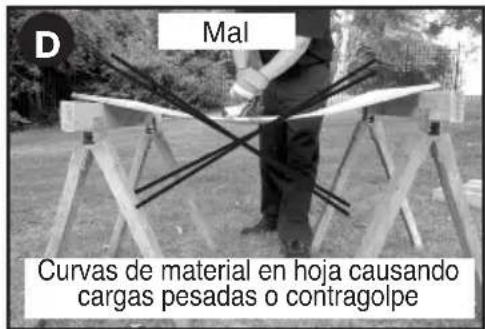

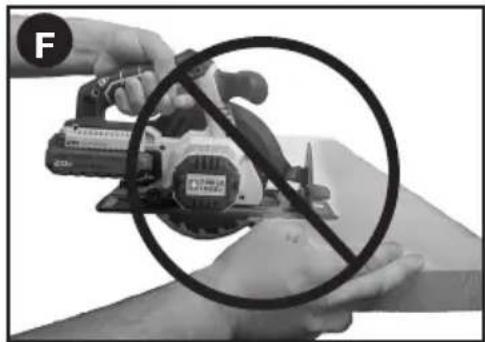

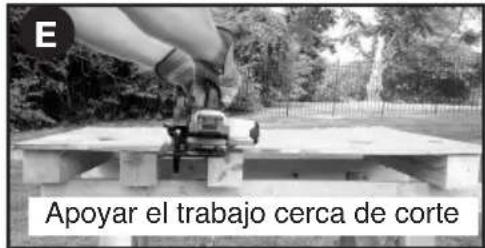

• Apoye los paneles grandes como se muestra (Fig. E). El material que solo se apoya en los extremos (Fig. D) provocará pellizcos de la hoja.
• Evite cortar en el aire. El material se combará y pellizcará la hoja.

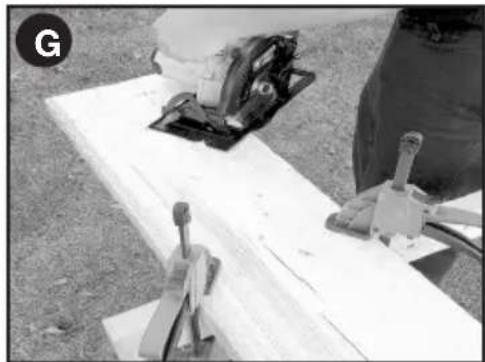

• Asegúrese de que el material que se va a cortar esté sujeto con abrazaderas (Figura G), sostenido sólidamente y equilibrado sobre una superficie de trabajo fuerte, estable y nivelada. Apoye el trabajo para que la sección más ancha de la zapata de la sierra esté sobre la sección del material que no caerá cuando se haga el corte. Nunca sostenga la pieza a cortar con la mano (Figura F).
• Mantenga las hojas afiladas y limpias.
• Cuando realice cortes longitudinales (a favor de la veta) utilice una guía para corte longitudinal o para borde recto. Tenga cuidado, ya que la tira que corta pueda combarse o torcerse, cerrando el corte y pellizcando la hoja, lo que provoca RETROCESO.
• No fuerce la herramienta. Las variables de la madera, como los nudos, la dureza, la resistencia y la humedad, y las maderas tratadas con presión o sin estacionar pueden sobrecargar la sierra, lo que pueda provocar atascamiento. Cuando esto ocurra, empuje la sierra más lentamente.
• No retire la sierra del trabajo durante un corte cuando la hoja se mueve.
• Permita que la sierra alcance la velocidad máxima antes de poner la hoja en contacto con el material a cortar. Encender la sierra cuando la hoja está contra el trabajo o encajada en el corte puede provocar atascamiento o un movimiento repentino hacia atrás de la herramienta.
• Nunca intente tirar de la sierra mientras realiza un corte en bisel. Esto provocará que la hoja se trabe y se atasque. Siempre asegure el trabajo para evitar que la pieza se mueva cuando corta.
• No trate de forzar la sierra hacia atrás por la línea de corte si esta comienza a desviarse. Esto puede provocar RETROCESO. Detenga la sierra y permita que la hoja continúe girando hasta detenerse. Retírela del corte e inicie un nuevo corte sobre la línea.
• Regule la profundidad de la sierra de modo que solo un diente de la hoja sobresalga bajo el trabajo, como se muestra en (Figura I).
• No haga retroceder una hoja en movimiento en el corte. Torcer la sierra pueda provocar que el borde posterior de la hoja se encaje en el material, salte del trabajo y retroceda hacia el operador.
• Evite cortar clavos. Inspeccione si hay clavos. Retire todos los clavos de la madera antes de cortar.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LOS CARGADORES DE BATERÍAS CONSERVE ESTAS INSTRUCCIONES: Este manual contiene instrucciones de seguridad importantes para los cargadores de baterías.

ADVERTENCIA: Antes de utilizar el cargador, lea todas las instrucciones y las prevenciones en el cargador, en el paquete de baterías y en el producto que utiliza el paquete de baterías.

Riesgo de descarga eléctrica. No permita que ningún líquido entre en el cargador. - Riesgo de quemaduras. Para reducir el riesgo de lesiones, cargue solamente baterías PORTER-CABLE. Otros tipos de baterías pueden provocar daños personales y materiales. - En determinadas circunstancias, con el cargador enchufado en el tomacorriente, algunos materiales extraños pueden provocar un cortocircuito en el cargador. Se deben mantener lejos de las cavidades del cargador los materiales extraños de naturaleza conductora, entre los que se incluyen la lana de acero, el papel de aluminio o cualquier acumulación de partículas metálicas. Estos son solo algunos ejemplos y no constituyen una lista taxativa. Siempre desenchufe el cargador del tomacorriente cuando no haya un paquete de baterías en la cavidad. Desenchufe el cargador antes de intentar limpiarlo. - NO intente cargar el paquete de baterías con otros cargadores que no sean de la marca. Los cargadores y los paquetes de baterías están diseñados específicamente para trabajar juntos. - Estos cargadores están diseñados para utilizarse exclusivamente con las baterías recargables PORTER-CABLE designadas. Otros usos pueden provocar riesgo de incendio, descarga eléctrica o electrocución. - No exponga el cargador a la lluvia ni a la nieve. - Para desconectar el cargador o los cables, tire del enchufe en lugar del cable. Esto reducirá el riesgo de dañar el enchufe o el cable. - Asegúrese de que el cable esté ubicado de modo que no lo pise o se tropiece con él y que no esté sujeto a daños o tensiones de alguna otra forma. - No utilice un cable prolongador a menos que sea absolutamente necesario. El uso de un cable prolongador incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución. - Para garantizar la seguridad, un cable prolongador debe tener un tamaño de cable adecuado (AWG o Calibre de conductor de Estados Unidos). Cuanto más pequeño sea el número de calibre del conductor, mayor será la capacidad del cable; es decir, un calibre 16 tiene más capacidad que un calibre 18. Cuando se utilice más de una prolongación para lograr la longitud total, asegúrese de que cada prolongación tenga la medida mínima del conductor. - No coloque objetos en la parte superior del cargador ni coloque el cargador en una superficie blanda que pueda bloquear las ranuras de ventilación y provocar un calor interno excesivo. Coloque el cargador en una posición alejada de cualquier fuente de calor. El cargador se ventila a través de ranuras en la parte superior e inferior de la cubierta. - No monte el cargador en la pared ni lo instale en forma permanente sobre ninguna superficie. El cargador está diseñado para ser utilizado sobre una superficie plana y estable (p. ej., un banco o una mesa). - No opere el cargador con cables o enchufes dañados: reemplácelos de inmediato. - No opere el cargador si este ha recibido un golpe fuerte, se ha caído, o se ha dañado de cualquier otra manera. Llévelo a un centro de mantenimiento autorizado. - No desarme el cargador; llévelo a un centro de mantenimiento autorizado cuando se requiera mantenimiento o una reparación. El armado incorrecto puede implicar un riesgo de descarga eléctrica, electrocución o incendio. - Antes de limpiarlo, desconecte el cargador del tomacorriente. Esto reducirá el riesgo de descarga eléctrica. Quitar el paquete de baterías no reducirá este riesgo. - NUNCA intente conectar 2 cargadores juntos. - El cargador está diseñado para operar con corriente eléctrica doméstica estándar (120 voltios). No intente utilizarlo con otro voltaje.

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA LOS PAQUETES DE BATERÍAS

ADVERTENCIA: Para un funcionamiento seguro, lea este y todos los manuales de instrucciones incluidos con la herramienta antes de usar el cargador.

El paquete de baterías incluido en la caja no está completamente cargado. Antes de utilizar el paquete de baterías y el cargador, lea las instrucciones de seguridad a continuación. Luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

• No incinere el paquete de baterías, aun si tiene daños importantes o está completamente desgastado. El paquete de baterías puede explotar en el fuego. Cuando se queman paquetes de baterías de Li-Ion se generan vapores y materiales tóxicos.
• No cargue ni use la batería en atmósferas explosivas, como ambientes en los que hay líquidos, gases o polvo inflamables. Insertar o retirar la batería del cargador puede encender el polvo o los vapores.
• Si el contenido de las baterías entra en contacto con la piel, lave el área de inmediato con agua y jabón suave. Si el líquido de la batería entra en contacto con los ojos, enjuague con agua manteniendo los ojos abiertos durante 15 minutos o hasta que la irritación cese. Si se necesita atención médica, el electrolito de las baterías de Li-Ion contiene una mezcla de carbonatos orgánicos líquidos y sales de litio.
• El contenido de las celdas de la batería abierta puede causar irritación respiratoria. Respire aire fresco. Si los síntomas persisten, busque atención médica.

ADVERTENCIA: Peligro de quemaduras. El líquido de la batería puede encenderse si se expone a chispas o llamas.

• Cargue los paquetes de baterías sólo con cargadores de PORTER-CABLE.
• NO salpique ni sumerja en agua u otros líquidos. Esto puede causar una falla prematura de las celdas.
• No almacene ni utilice la herramienta y el paquete de baterías en lugares en los que la temperatura pueda alcanzar o superar los 40°C (105°F) (como en toldos al aire libre o construcciones de metal en verano).

ADVERTENCIA: Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador. No comprima, deje caer ni dañe el paquete de baterías. No utilice un paquete de baterías o un cargador que haya recibido un golpe fuerte, se haya caído, esté agotado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado.

ADVERTENCIA: Riesgo de incendio. No guarde ni transporte la batería de ninguna forma que permita que los terminales expuestos de la batería entren en contacto con objetos metálicos. Por ejemplo, no coloque la batería en delantales, bolsillos, cajas de herramientas, cajas de juegos de productos, cajones, etc. con clavos, llaves, tornillos sueltos, etc. Transportar baterías puede provocar incendios si los terminales de la batería entran en contacto accidentalmente con materiales conductores como llaves, monedas, herramientas de mano u objetos similares. Las Normas para Materiales Peligrosos del Departamento de Transporte de los EE.UU. (HMR) prohíben específicamente transportar baterías comerciales en aviones (es decir, empacadas en maletas y equipaje de mano) A MENOS que estén debidamente protegidas contra cortocircuitos. Por lo tanto, cuando transporte baterías individuales, asegúrese de que los terminales de la batería estén protegidos y bien aislados de materiales que puedan hacer contacto y causar un cortocircuito. NOTA: Las baterías de iones de litio no deben colocarse en el equipaje registrado.

Recomendaciones con respecto al almacenamiento

1. El mejor lugar de almacenamiento es uno que sea fresco y seco, fuera de la luz solar directa y de un exceso de calor o frío.
2. El almacenamiento prolongado no dañará el paquete de baterías ni el cargador. En las condiciones adecuadas, las baterías de Li-Ion pueden almacenarse durante 5 años o más.

Procedimiento de carga

Los cargadores PORTER-CABLE están diseñados para cargar paquetes de baterías PORTER-CABLE. Los tiempos de carga son: PCC690L de 35 a 80 min, PCC691L de 65 a 140 min y PCC695L de 160 a 360 min, según el paquete que se cargue.

1. Enchufe el cargador en un tomacorriente adecuado antes de insertar el paquete de baterías.
2. Introduzca el paquete de baterías en el cargador.

Cargado y pueda utilizarse en este momento u dejarse en el cargador.

Después del uso, recargue las baterías descargadas a la brevedad posible o de lo contrario la vida útil de las baterías podrá acortarse en gran medida. Para obtener la máxima vida útil de las baterías, no permita que estas se descarguen completamente. Se recomienda recargar las baterías después de cada uso.

Diagnóstico del cargador

Este cargador está diseñado para detectar ciertos problemas que puedan surgir con los paquetes de baterías o la fuente de alimentación. Los problemas se indican mediante una luz LED que titila en diferentes patrones.

Batería en mal estado

El cargador puede detectar una batería débil o dañada. La luz LED titila en el patrón indicado en la etiqueta. Si observa este patrón intermitente de batería en mal estado, interrumpa la carga de la batería. Devuélvala a un centro de mantenimiento o a un lugar de recolección para reciclado.

Retraso por paquete caliente/frío

Cuando el cargador detecta una batería excesivamente caliente o excesivamente fría, enciende automáticamente un Retraso por paquete caliente/frío que suspende la entrega hasta que la batería se normaliza. Después de esto, el cargador cambia automáticamente al modo de Paquete cargando. Esta función garantiza la duración máxima de la batería. La luz titila en el patrón indicado en la etiqueta.

Línea de potencia con problemas

Cuando el cargador se usa con todas las fuentes de alimentación portátiles, como generadores o fuentes que convierten CC a CA, el cargador puede suspender temporalmente la operación. La luz LED titila en el patrón indicado en la etiqueta. Esto indica que la fuente de alimentación está fuera de los límites.

Dejar la batería en el cargador

El cargador y el paquete de baterías se pueden dejar conectados indefinidamente con la luz LED encendida. El cargador mantendrá el paquete de baterías como nuevo y completamente cargado. Este cargador posee un modo Tune-up automático que iguala o equilibra las celdas individuales en el paquete de baterías para que este funcione a máxima capacidad. Los paquetes de baterías deben ajustarse semanalmente o siempre que la batería ya no suministre la misma calidad de potencia. Para utilizar el modo Tune-up automático, coloque el paquete de baterías en el cargador y déjelo allí durante 8 horas como mínimo.

Notas importantes sobre la energía

1. Obtendrá una duración más prolongada y un mejor rendimiento si el paquete de baterías se carga cuando la temperatura ambiente está entre 18°C y 24°C (65°F y 75°F). NO cargue el paquete de batería con una temperatura ambiental por debajo de +4,5 °C (+40°F) o por encima de +40,5 °C (+105°F). Esto es importante y evitará daños graves en el paquete de baterías.
2. El cargador y el paquete de baterías pueden estar calientes al tacto durante la carga. Esto es una condición normal y no indica un problema. Para facilitar el enfriado del paquete de baterías antes de su uso, evite colocar el cargador o el paquete de baterías en un ambiente cálido, como debajo de un toldo de metal o en un remolque sin aislamiento.
3. Si el paquete de baterías no se carga adecuadamente:

a. Revise el tomacorriente enchufando una lámpara u otro aparato. b. Verifique si el tomacorriente está conectado a un interruptor que corta la energía cuando usted apaga las luces. c. Mueva el cargador y el paquete de baterías a un lugar donde la temperatura ambiental sea de aproximadamente 18 °C a 24 °C (65 °F a 75 °F). d. Si los problemas de energía persisten, lleve la herramienta, el paquete de baterías y el cargador al centro de mantenimiento local.

1. Se debe recargar el paquete de baterías cuando no produce energía suficiente para tareas que previamente realizaba con calidad. NO CONTINÚE utilizando la herramienta en estas condiciones. Siga el procedimiento de carga. También es posible cargar un paquete de baterías parcialmente usado cuando se desee, sin ningún efecto negativo sobre estas.

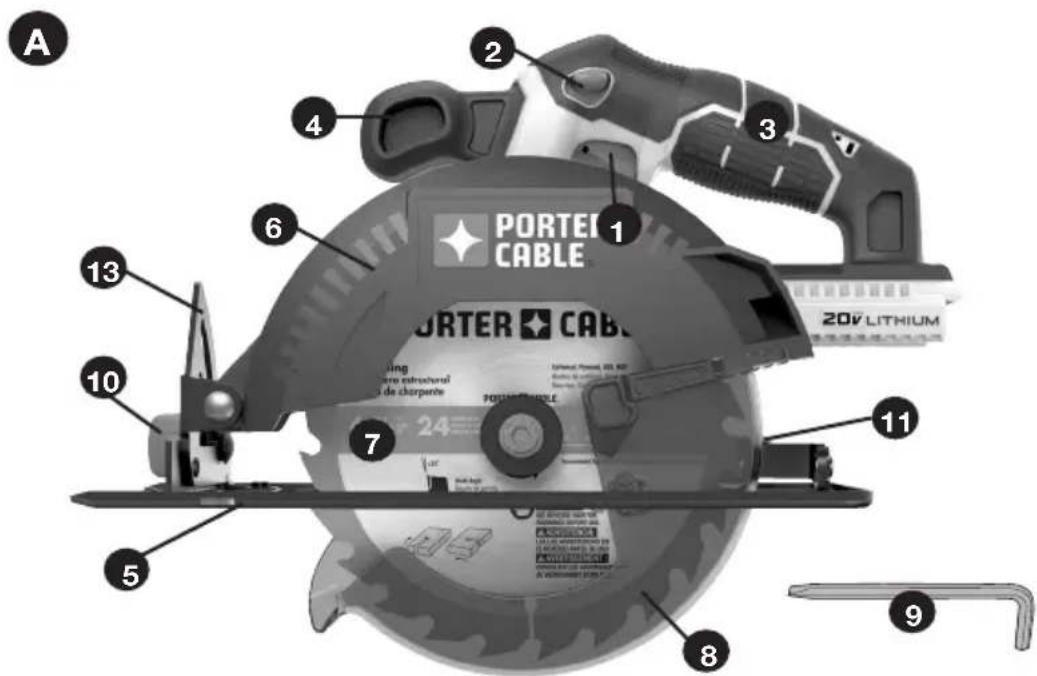

USO PREVISTO

Esta sierra circular está diseñada para aplicaciones de bricolaje, corte de madera.

ADVERTENCIA: No corte metales, mampostería, vidrio, cerámica o plástico con esta sierra. Una cuchilla sin filo causará sobrecarga lenta, corte ineficiente en el motor de la sierra, fragmentación excesiva y podrá aumentar la posibilidad de un contragolpe.

• NO utilice hojas abrasivas.
• Utilice solo hojas diseñadas para el corte de madera.
• NO lo use en condiciones de humedad o en la presencia de líquidos o gases inflamables.

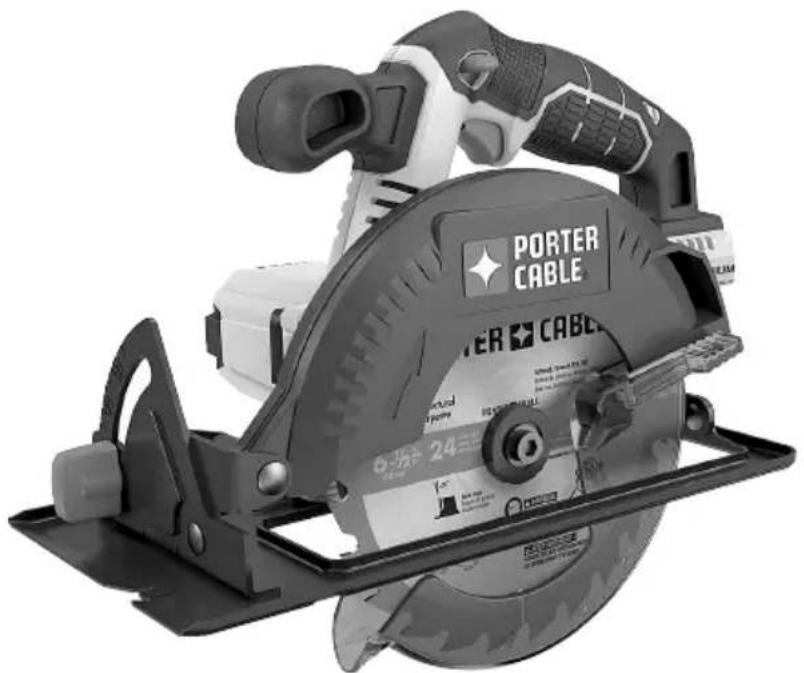

DESCRIPCIÓN DE LAS FUNCIONES FIGURA

1. DISPARADOR DE ENCENDIDO/APAGADO
2. BOTÓN DE BLOQUEO EN APAGADO
3. MANGO PRINCIPAL
4. MANGO SECUNDARIO
5. ZAPATA
6. PROTECTOR SUPERIOR
7. HOJA DE LA SIERRA
8. PROTECTOR DE LA HOJA DE LA SIERRA
9. LLAVE
10. PERILLA DE REGULACIÓN DE BISEL
11. PERILLA DE REGULACIÓN DE PROFUNDIDAD (NO SE MUESTRA)
12. BLOQUEO DEL EJE (NO SE MUESTRA)
13. ESCALA DE AJUSTE DE BISEL

Este producto es compatible con todas las baterías y los cargadores detallados en el siguiente cuadro.

Batería: Li-Ion de 20V Max: PCC680L, PCC685L, PCC681L. Cargador: Li-Ion de 20V Max: PCC690L, PCC691L, PCC695L.

• NO permita que los niños entren en contacto con la herramienta.

ADVERTENCIA: Se debe supervisar a los usuarios sin experiencia cuando operen la herramienta. Cortar madera recubierta de savia y otros materiales puede producir sustancias fundidas que se acumulan en las puntas de las palas y el cuerpo de la hoja de sierra, lo que aumenta el riesgo de sobrecalentamiento de la hoja y es obligatorio durante el corte.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES, SIEMPRE RETIRE

LA BATERÍA ANTES DE REALIZAR CUALQUIERA DE LOS SIGUIENTES AJUSTES. INSTALACIÓN Y EXTRACCIÓN DEL PAQUETE DE BATERÍAS DE LA HERRAMIENTA

ADVERTENCIA: Asegúrese de que el botón de bloqueo está funcionando para evitar el encendido accidental del interruptor antes de extraer o instalar la batería.

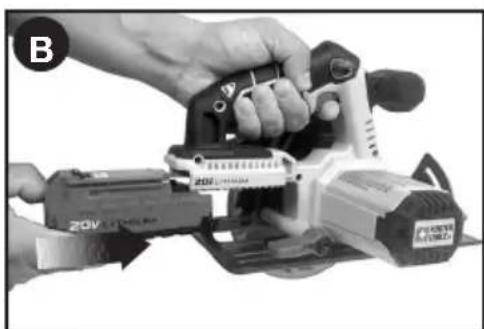

PARA INSTALAR EL PAQUETE DE BATERÍAS: Introduzca el paquete de baterías en la herramienta como se muestra en la figura B. Asegúrese de que la batería esté completamente asentada y totalmente enganchada en su posición.

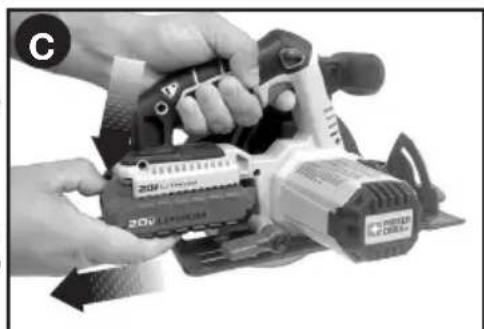

PARA EXTRAER EL PAQUETE DE BATERÍAS: Presione el botón de liberación de la batería, como se muestra en la figura C, y tire del paquete de baterías hasta extraerlo de la herramienta.

SOPORTE DE PANELES GRANDES/FIJACIÓN DE LA PIEZA DE TRABAJO

Sujete los paneles grandes para minimizar el riesgo de que la hoja se pellizque y se produzca el retroceso. Los paneles grandes tienden a combarse por su propio peso, como se muestra en la figura D.

Se deben colocar soportes bajo el panel, a ambos lados, cerca de la línea de corte y cerca del borde del panel (figura E).

Nunca sostenga la pieza que está cortando con las manos ni contra la pierna (figura F).

Fije la pieza de trabajo a una plataforma estable, como se muestra en la figura G. Es importante sostener el trabajo correctamente para reducir al mínimo la exposición del cuerpo, el atascamiento de la hoja y la pérdida del control.

ENSAMBLADO/REGULACIONES AJUSTE DE LA PROFUNDIDAD DE CORTE (FIG. H Y I)

La profundidad de corte debe fijarse en función del grosor de la pieza de trabajo.

• Afloje la perilla o palanca de ajuste de profundidad (11) para destrabar la zapata de la sierra (5) como se muestra en la figura H.
• Mueva la zapata de la sierra hasta la posición deseada. La profundidad de corte correspondiente puede leerse en la escala (14).
• Apriete la palanca o perilla para bloquear la zapata de la sierra en el lugar.
• Regule la profundidad de la sierra de manera que solo un diente (15) de la hoja sobresalga bajo la pieza de trabajo (16), como se muestra en la figura I.

REGULACIÓN DEL ÁNGULO DE BISEL (FIGURA J)

Esta herramienta puede fijarse para biselar ángulos entre 0° y 50° .

• Afloje la perilla de regulación de bisel (10) para desbloquear la zapata de la sierra.
• Mueva la zapata de la sierra (5) hasta la posición deseada. El ángulo de biselado correspondiente puede leerse de la escala (17).
• Ajuste la perilla de regulación de bisel (10) para fijar la zapata de la sierra en el lugar.
• Confirme la exactitud de la configuración marcando el ángulo de bisel de corte actual en un pequeño trozo de material.

AJUSTE DE LA ZAPATA PARA CORTES DE 90°

La zapata (5) ha sido fijada por la fábrica para asegurar que la hoja está perpendicular a la zapata a 0° de ajuste de bisel.

SI SE REQUIEREN AJUSTES ADICIONALES:

• Ajuste la sierra a un bisel de 0° .
• Repliegue el protector de la hoja (8).
• Afloje la perilla de regulación de bisel (10). Coloque una escuadra contra la hoja (7) y la zapata (5) para realizar el ajuste de 90° .
• Afloje la tuerca de inmovilización (18a), mueva el tornillo de regulación (18b) (recuadro de la figura K) para que la zapata se detenga a un ángulo adecuado. Apretar la tuerca contra el arranque cuando se mantiene el tornillo en su posición.
• Verifique la cuadratura de un corte real en una pieza de material desechable para confirmar la precisión de la configuración.

COLOCACIÓN Y REMOCIÓN DE LA HOJA (FIG. K, L)

• Repliegue el protector inferior (11) y arme la hoja (10) y la arandela de la abrazadera (21) como se muestra en la figura K
• Oprima el botón de bloqueo del eje (16) mientras gira el eje de la sierra con la llave para cambio de hoja (12) hasta que el bloqueo de la hoja trabe y la hoja deje de girar.

NOTA: La llave para cambio de hoja se almacena en la cubierta de la sierra como se muestra en la figura L.

• Ajuste bien el tornillo de ajuste de la hoja (24) con la llave para cambio de hoja.

NOTA: El perno tiene una rosca a la izquierda. Para aflojar, gire a la derecha. Para apretar, gire a la izquierda.

NOTA: Nunca trabe el bloqueo de la hoja con la sierra en funcionamiento. Nunca use el bloqueo de la hoja para detener la herramienta. Nunca encienda la sierra mientras el bloqueo de la hoja esté trabado. Esto ocasionaría daños graves a la sierra.

PROTECTOR INFERIOR DE LA HOJA

ADVERTENCIA: Peligro de laceración. El protector inferior de la hoja es un dispositivo de

seguridad que reduce el riesgo de lesiones personales graves. Nunca utilice la sierra si el protector inferior falta, está dañado, mal montado o no funciona correctamente. No confíe en el protector inferior de la hoja para protegerse ante cualquier circunstancia. Su seguridad depende de que respete todas las advertencias y precauciones y de que opere la sierra adecuadamente. Antes de cada uso, verifique que el protector inferior cierre correctamente como se describe en la sección Normas de seguridad adicionales para sierras circulares. Si el protector inferior de la hoja falta o no funciona adecuadamente, haga reparar la sierra antes de usarla. Para garantizar la seguridad y

la confiabilidad del producto, las reparaciones, el mantenimiento y los ajustes se deben realizar en los centros de mantenimiento autorizados o en otras organizaciones de mantenimiento calificadas, y siempre deben utilizar piezas de repuesto idénticas.

ADVERTENCIA: Para minimizar el riesgo de lesión ocular, utilice siempre protección para los ojos. El carburo es un material duro pero frágil. Los materiales extraños en la pieza de trabajo como alambres o clavos pueden ocasionar el quiebre o la rotura de las puntas. Solo opere la sierra si el protector de la hoja de la sierra adecuado se encuentra en su lugar. Antes de usar la sierra, monte la hoja de manera segura en la dirección de rotación correspondiente y utilice siempre una hoja limpia y afilada.

ADVERTENCIA: Para reducir el riesgo de lesiones, es importante apoyar bien el trabajo y sostener la sierra firmemente para evitar la pérdida de control, lo que podrá provocar lesiones personales. La figura G ilustra un soporte manual típico.

INSTRUCCIONES DE OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, lea, comprenda y siga todas las advertencias de seguridad y las instrucciones antes de usar la herramienta.

SELECCIÓN DE LA HOJA

Esta sierra circular está diseñada para usar hojas de 165 mm (6 1/2 pulg.) de diámetro, con 16 mm (5/8 pulg.) de diámetro interior. Las hojas deben estar clasificadas para un funcionamiento a 6000 RPM (o más). NO utilice discos abrasivos.

CORTES GENERALES

ADVERTENCIA: Para reducir el riesgo de lesiones, antes de retirar la batería, siga todas las instrucciones de montaje, regulación e instalación.

Asegúrese de que el protector inferior funciona. Seleccione la hoja correcta para el material a cortar.

• Mida y marque el trabajo para cortarlo.
• Sostenga y asegure correctamente el trabajo (consulte las Instrucciones y las Normas de seguridad).
• Utilice los equipos de seguridad apropiados y requeridos (consulte las Normas de seguridad).
• Afirme y sostenga el área de trabajo (consulte las Normas de seguridad).
• Con la batería colocada, asegúrese de que el interruptor encienda y apague la sierra.

INTERRUPTOR

La sierra está equipada con una función de bloqueo de desconexión para evitar la operación accidental.

• Para utilizar la herramienta, pulse con el botón de cierre (2) de cada lado de la sierra y manténgalo mientras presiona el interruptor de gatillo (1).
• Después de haber presionado el gatillo y la herramienta esté en funcionamiento, suelte el botón de bloqueo. La herramienta continúa funcionando mientras se aprieta el gatillo.
• Para apagar la herramienta, suelte el interruptor de gatillo.

NOTA: Esta herramienta no tiene ninguna posibilidad de bloqueo de la herramienta, y el interruptor no debe ser bloqueado en cualquier otro medio.

FRENO ELÉCTRICO AUTOMÁTICO

Su sierra está equipada con un freno de cuchilla eléctrico que detiene la hoja de sierra en cuestión de segundos (1-2) de soltar el gatillo. Este es automático y no requiere ningún ajuste.

ASERRADO

ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, siempre sostenga la herramienta con ambas manos.

• Deje que la hoja se mueva libremente algunos segundos antes de empezar a cortar.
• Aplique solo presión ligera a la herramienta cuando realice el corte.
• Trabaje con la zapata presionada contra la pieza de trabajo.

CONSEJOS PARA UN USO ÓPTIMO

Dado que es imposible que no se formen astillas a lo largo de la línea de corte en la parte superior de la pieza de trabajo, corte en el lado donde sea aceptable que haya astillas. - En los casos donde la formación de astillas deba minimizarse, como en el corte de laminados, sujete una pieza de madera contrachapada sobre la parte superior de la pieza de trabajo.

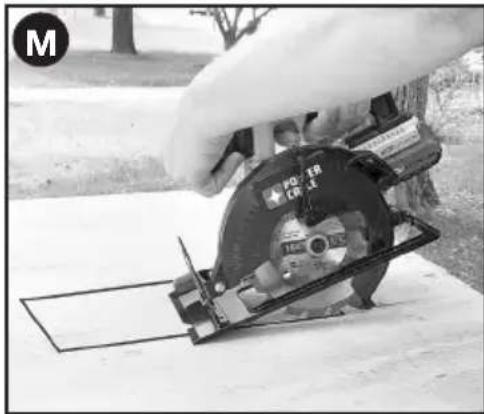

CORTES INTERNOS (FIGURA M)

ADVERTENCIA: Nunca ate el protector de la hoja en una posición elevada. Nunca mueva la sierra hacia atrás cuando realice cortes internos. Esto puede ocasionar que la unidad se eleve de la superficie de trabajo y se produzcan lesiones. Un corte de bolsillo es uno que se hace cuando el borde del material no empuja el protector inferior abierto, pero el borde inferior de los cortes de cuchilla giratoria en el centro del material.

• Ajuste la placa base de la sierra para que la hoja corte a la profundidad deseada.
• Incline la sierra hacia adelante y apoye el frente de la placa base sobre el material que va a cortar.
• Utilizando la palanca retráctil, retraiga el protector inferior de la hoja a una posición vertical. Baje la parte posterior de la placa base hasta que los dientes de la hoja apenas toquen la línea de corte.
• Suelte el protector de la hoja (el contacto de este con la pieza de trabajo lo mantendrá en su lugar para que se abra libremente cuando comience a realizar el corte). Quite la mano de la palanca del protector y sujete firmemente el mango auxiliar (4), como se muestra en la Figura N. Ubique su cuerpo y el brazo de modo que pueda resistir el retroceso de la hoja, en caso de que ocurra.
• Antes de encender la sierra, asegúrese de que la hoja no está en contacto con la superficie de corte.
• Arranque el motor y baje gradualmente la sierra hasta que la placa base se apoye completamente sobre el material que desea cortar. Avance la sierra a lo largo de la línea de corte hasta completar el corte.
• Suelte el gatillo y deje que la sierra se detenga por completo antes de retirar la hoja del material.
• Cada vez que comience un nuevo corte, repita lo anterior.

Detección de problemas. Problema: La unidad no enciende. Causa posible: El paquete de baterías no está bien instalado. Solución posible: Controle la instalación del paquete de baterías. Problema: La unidad no enciende. Causa posible: El paquete de baterías no está cargado. Solución posible: Verifique los requisitos de carga del paquete de baterías. Problema: El paquete de baterías no carga. Causa posible: El paquete de baterías no está insertado en el cargador. Solución posible: Inserte el paquete de baterías en el cargador hasta que se encienda la luz roja (LED). Problema: El cargador no está enchufado. Solución posible: Enchufe el cargador en un tomacorriente que funcione. Consulte "Notas importantes sobre la carga" para obtener más detalles. Problema: Temperatura ambiental. Solución posible: Traslade el cargador y la batería a una temperatura ambiente que esté por encima de 40 °F (4,5 °C) o por debajo de 105 °F (+40,5 °C). Problema: La unidad se apaga repentinamente. Causa posible: El paquete de baterías alcanzó el límite térmico máximo. Solución posible: Espere que el paquete de baterías se enfríe. Causa posible: No tiene más carga. (Para maximizar la vida útil del paquete de baterías, este está diseñado para apagarse repentinamente cuando no tiene más carga). Solución posible: Colóquelo en el cargador para que se cargue.

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro sitio web www.portercable.com o llame a la línea de ayuda PORTER-CABLE al [phone].

El sello RBRC™

El sello RBRC™ (Corporación de reciclado de baterías recargables) que se encontrará sobre la batería (o paquete de baterías) de Li-Ion indica que los costos para reciclar la batería (o el paquete de baterías) al final de su vida útil ya han sido pagados por PORTER-CABLE.

RBRC™, en cooperación con PORTER-CABLE y otros modelos de baterías, ha establecido programas en los Estados Unidos para facilitar la recolección de baterías de Li-Ion usadas. Ayude a proteger nuestro medio ambiente y a conservar los recursos naturales devolviendo las baterías de Li-Ion ya usadas a un centro de mantenimiento autorizado PORTER-CABLE o a un comerciante minorista para que sean recicladas. Internacionalmente, consulte el centro de reciclado local para obtener información sobre dónde dejar las baterías agotadas. RBRC™ es una marca comercial registrada de la Corporación de reciclado de baterías recargables.

MANTENIMIENTO

Utilice únicamente jabón suave y un trapo húmedo para limpiar la herramienta. Nunca permita que se introduzcan líquidos en la herramienta; nunca sumerja ninguna parte de la herramienta en ningún líquido.

PIEZAS DE REPUESTO

Utilice solo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio web en www.portercable.com. También puede solicitar piezas al Centro de mantenimiento de fábrica PORTER-CABLE o al Centro de mantenimiento con garantía autorizado de PORTER-CABLE más cercanos. O bien, puede llamar a nuestro Centro de atención al cliente al [phone].

MANTENIMIENTO Y REPARACIONES

El mantenimiento de este producto no puede ser realizado por el usuario. Dentro del cargador no hay piezas a las que el usuario pueda hacerles mantenimiento. El mantenimiento de la herramienta debe realizarse en un centro de mantenimiento autorizado para evitar daños a los componentes internos, sensibles a la estática. Para obtener información acerca de PORTER-CABLE, sus centros de mantenimiento o centros de mantenimiento con garantía autorizados, visite nuestro sitio web en www.portercable.com o comuníquese con nuestro Centro de atención al cliente al [phone]. Todas las reparaciones realizadas en nuestros centros de mantenimiento están completamente garantizadas en relación con los materiales defectuosos y la mano de obra. No podemos otorgar garantías en relación con las reparaciones ni los intentos de reparación de otras personas.

También puede escribirnos para solicitar información a PORTER-CABLE, 4825 Highway 45 North, Jackson, Tennessee 38305; referencia: Mantenimiento de productos. Asegúrese de incluir toda la información mencionada en la placa de la herramienta (Número de modelo, tipo, número de serie, etc.).

ACCESORIOS

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece PORTER-CABLE, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse solo los accesorios PORTER-CABLE recomendados. Puede encontrar la línea completa de accesorios en los centros de mantenimiento de fábrica PORTER-CABLE o centros de mantenimiento con garantía autorizados de PORTER-CABLE. Visite nuestro sitio web www.portercable.com para obtener un catálogo o para poder el nombre de su proveedor más cercano.

Este aparato digital Clase B cumple con la norma canadiense ICES-003. Este mecanismo cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones de Estados Unidos (FCC). La operación está sujeta a las dos condiciones siguientes: (1) Este mecanismo posiblemente no cause interferencia perjudicial; y (2) este mecanismo puede aceptar cualquier interferencia recibida, incluso interferencia que podría provocar una operación no deseada.

NOTA: Este equipo ha sido probado y se encontró que cumple con los límites para dispositivo digital Clase B, según la parte 15 de las normas de la FCC. Estos límites están diseñados para brindar protección razonable contra interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y se usa de acuerdo con las instrucciones, puede provocar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación en particular. Si este equipo provoca interferencia perjudicial en la recepción de radio o televisión, lo que se puede determinar al apagar y encender el equipo, el usuario debe tratar de corregir la interferencia mediante una o más de las siguientes medidas:

• Cambiar la orientación o la ubicación de la antena de recepción.
• Aumentar la separación entre el equipo y el receptor.

Conectar el equipo a un tomacorriente sobre un circuito diferente al que está conectado el receptor.

• Consultar al vendedor o pedir la ayuda de un técnico en radio y televisión con experiencia.

Los cambios o las modificaciones que se le realicen a esta unidad sin aprobación expresa del tercero responsable del cumplimiento pueden anular la autorización del usuario para operar el equipo. Este aparato digital de la clase B se conforma con ICES-003 canadiense.

GARANTÍA LIMITADA DE TRES AÑOS

PORTER-CABLE reparará o reemplazará, sin cargo, cualquier defecto ocasionado por materiales defectuosos o mano de obra durante tres años a partir de la fecha de compra, en el caso de las herramientas (dos años para las baterías). Esta garantía no cubre fallas en las piezas que resulten del desgaste normal de la herramienta o de su utilización inadecuada. Para obtener información detallada sobre la cobertura de la garantía y sobre reparaciones, visite www.portercable.com o llame al [phone]. Esta garantía no se extiende a los accesorios o a los daños causados por terceros al intentar realizar reparaciones. Esta garantía le concede derechos legales específicos; pueden existir otros derechos que varían según el estado o la provincia. Además de la garantía, las herramientas PORTER-CABLE están cubiertas por nuestro:

SERVICIO GRATUITO DE 1 AÑO: PORTER-CABLE realizará el mantenimiento y reemplazará las piezas gastadas tras el uso normal, sin costo alguno, en cualquier tiempo durante el primer año después de la compra.

GARANTÍA DE DEVOLUCIÓN DE DINERO DE 90 DÍAS: Si por alguna razón no estuviera plenamente satisfecho con el rendimiento de su herramienta eléctrica PORTER-CABLE, puede devolver el producto dentro de los 90 días siguientes a la fecha de compra acompañado del recibo. De esta manera, se le reintegrará el importe total del producto sin formularle pregunta alguna.

AMÉRICA LATINA: Esta garantía no se aplica a los productos que se venden en América Latina. Para los productos que se venden en América Latina, deben consultar la información de la garantía española del país que viene en el empaque, llamar a la tienda local o visitar el sitio web a fin de obtener esta información.

Para registrar la herramienta con el objeto de obtener el mantenimiento cubierto por la garantía, visite nuestro sitio web, www.portercable.com.

REEMPLAZO DE LAS ETIQUETAS DE ADVERTENCIA

Si sus etiquetas de advertencia se vuelven ilegibles o faltan, llame al [phone] para que se las reemplacen gratuitamente.

Las siguientes son MARCAS COMERCIALES PORTER-CABLE que distinguen a una o más herramientas y accesorios: un gráfico de color gris y negro; un diseño de "estrella de cuatro puntas" y tres franjas longitudinales contrastantes/delineadas. Las siguientes también son MARCAS COMERCIALES para uno o más productos de PORTER-CABLE y Delta: 2 BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S®, Bammer®, Biesemeyer®, Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor's Saw®, Delta®, DELTA®, Delta Industrial®, DELTA MACHINERY & DESIGN™, Delta Shopmaster and Design®, Delta X5®, Deltacraft®, DELTAGRAM®, Do It. Feel It®, DUAL LASERLOC AND DESIGN®, EASY AIR®, EASY AIR TO GO™, ENDURADIAMOND®, Ex-Cell®, Front Bevel Lock®, Get Yours While the Sun Shines®, Grip to Fit®, GRIPVAC™, GTF®, HICKORY WOODWORKING®, Homecraft®, HP FRAMER HIGH PRESSURE®, IMPACT SERIES™, Innovation That Works®, Jet-Lock®, Job Boss®, Kickstand®, LASERLOC®, LONG-LASTING WORK LIFE®, MAX FORCE™, MAX LIFE®, Micro-Set®, Midi-Lathe®, Monsoon®, MONSTER-CARBIDE™, Network®, OLDHAM®, Omnijig®, PC EDGE®, Performance Crew™, Performance Gear®, Pocket Cutter®, Porta-Band®, Porta-Plane®, Porter Cable®, PORTER-CABLE Professional Power Tools®, Powerback®, POZI-STOP™, Pressure Wave®, PRO 4000®, Proair®, Quicksand and Design®, Quickset II®, QUIET DRIVE TECHNOLOGY™, QUIET DRIVE TECHNOLOGY AND DESIGN™, Quik-Change®, QUIK-TILT®, RAPID-RELEASE™, RAZOR®, Redefining Performance®, Riptide®, Safe Guard II®, Sand Trap and Design®, Sanding Center®, Saw Boss®, Shop Boss®, Sidekick®, Site Boss®, Speed-Bloc®, Speedmatic®, Stair Ease®, Steel Driver Series®, SUPERDUTY®, T4 & DESIGN®, THE AMERICAN WOODSHOP®, THE PROFESSIONAL EDGE®, Thin-Line®, Tiger Saw®, TIGERCLAW®, TIGERCLAW AND DESIGN®, Torq-Buster®, TRU-MATCH®, T-Square®, Twinlaser®, Unifence®, Uniguard®, UNIRIP®, UNISAW®, UNITED STATES SAW®, Veri-Set®, Versa-Feeder®, VIPER®, VT™, VT RAZOR™, Water Driver®, WATER VROOM®, Waveform®, Whisper Series®, X5®, YOUR ACHIEVEMENT. OUR TOOLS®

Las marcas comerciales con el símbolo ® están registradas en la Oficina de Patentes y Marcas Comerciales de Estados Unidos (United States Patent and Trademark Office), y también pueden estar registradas en otros países. Posiblemente se apliquen otras marcas comerciales registradas.

PORTER CABLE.
