Tipo de producto	Filtro de frecuencias activo para subwoofer y satélites
Marca	Monacor
Modelo	MCX-200/SW
Ancho de banda	10 – 30 000 Hz (-0,5 dB)
Frecuencia de corte	60 – 500 Hz (ajustable)
Pendiente del filtro	12 dB/octave
Tasa de distorsión	< 0,03 %
Relación señal/ruido	> 80 dB
Entrada	2 × conector jack de 6,35 mm asimétrico (INPUT L/R)
Salidas	MONO OUTPUT, SATELLITE L/R, SUB WOOFER L/R (jack 6,35 mm asim.)
Nivel de entrada máx.	6 V (16 dBV)
Impedancia de entrada	56 kΩ
Impedancia de salida	100 Ω (asimétrica)
Alimentación	230 V / 50 Hz / 5 VA
Dimensiones (L × Al × P)	482 × 44,5 × 185 mm (1U rack)
Peso	2 kg
Temperatura de uso	0 – 40 °C
Montaje	Rack 19" (1U) o colocación sobre mesa
Funciones principales	Ajustes de nivel subwoofer/satélite, fase, frecuencia de corte, ground lift
Mantenimiento y limpieza	Paño seco, no usar productos químicos ni agua
Seguridad	No abrir, desconectar en caso de daño, reparación por un técnico
Accesorios incluidos	Cable de alimentación
Eliminación	Depositar en una planta de reciclaje

Preguntas frecuentes - MCX200SW Monacor

¿Cómo conectar el filtro MCX-200/SW?

Conecte la fuente (preamplificador, mesa de mezclas) a las entradas INPUT (13). Conecte el amplificador de los satélites a las salidas SATELLITE (11) y el del/de los subwoofer(s) a MONO (10) o SUB WOOFER (12). Finalmente, conecte el cable de alimentación (7) a la red de 230 V.

¿Cómo ajustar la frecuencia de corte?

Utilice el potenciómetro CROSSOVER FREQUENCY (3). Para satélites de pie, ajuste entre 60 y 100 Hz. Cuanto más baja sea la frecuencia, menos localizable será el subwoofer; cuanto más alta, mayor será el soporte de graves.

¿Para qué sirve el conmutador de fase SUBWOOFER PHASE?

Invierte la fase del subwoofer 180°. Púlselo y escuche la posición que dé más graves en su punto de escucha. Esto compensa un posible desfase entre el subwoofer y los satélites.

¿Cómo usar el interruptor GROUNDLIFT?

Si aparecen zumbidos (bucle de masa), coloque el interruptor (8) en LIFT para cortar la conexión de masa. Si la caja no está apantallada, vuelva a colocarlo en GND. Pruebe ambas posiciones para obtener el mejor resultado.

¿Cuáles son los ajustes recomendados antes de la primera puesta en marcha?

Coloque los potenciómetros SUBWOOFER OUTPUT y SATELLITE OUTPUT en posición media. Ajuste la frecuencia de corte según sus altavoces. Encienda primero el filtro, luego el resto del sistema de audio, y el amplificador al final.

¿Qué hacer si el nivel de graves es demasiado bajo o demasiado alto?

Si los graves son demasiado bajos, gire SATELLITE OUTPUT hacia la izquierda. Si son demasiado fuertes, gire SUBWOOFER OUTPUT hacia la izquierda. Nunca aumente un ajuste OUTPUT al máximo para evitar la sobrecarga del amplificador.

¿Puedo usar el MCX-200/SW en exteriores?

No, el aparato está diseñado solo para uso en interiores. Protéjalo de salpicaduras, humedad y calor (temperatura ambiente 0–40 °C).

¿Cómo limpiar el filtro?

Use un paño seco. No use nunca productos químicos ni agua, ya que podrían dañar el aparato.

¿Qué hacer en caso de mal funcionamiento o daño visible?

Desconecte inmediatamente el cable de alimentación. No intente repararlo usted mismo; confíe el aparato a un técnico especializado. Un cable dañado debe ser reemplazado por un profesional.

¿Cómo eliminar el aparato al final de su vida útil?

No lo tire a la basura doméstica. Deposite en una planta de reciclaje o un punto de recogida adecuado para contribuir a una eliminación no contaminante.

MANUAL DE USUARIO MCX200SW Monacor

MANUAL DE INSTRUCCIONES

VEILIGHEIDSVOORSCHRIFTEN

SIKKERHEDSOPLYSNINGER

SÄKERHETSFÖRESKRIFTER

TURVALLISUUDESTA

Español ..... Página 8

Filtro de frecuencias para subwoofer

Estas instrucciones de funcionamiento van dirigidas a usuarios con conocimientos básicos en audio. Lea atentamente estas instrucciones de funcionamiento antes de utilizar el aparato y guárdelas para usos posteriores.

1 Vista General

1 Control de nivel para los canales subwoofer
2 Conmutador de fase para los canales sub- woofer botón pulsado: fase girada a 180° botón no pulsado: fase normal
3 Control de la frecuencia crossover
4 Control de los canales altavoces satélites
5 Interruptor POWER
6 LED POWER
7 Cable de corriente para una conexión a la red (230 V/50 Hz)
8 Interruptor Groundlift GND: la masa de la señal y la caja están eléctricamente conectadas LIFT: la masa de la señal y la caja están separadas
9 Borne con tornillo para una conexión eventual a la masa (en caso de zumbidos)
10 Salida para conectar un amplificador para un subwoofer mono individual (la parte grave del canal izquierdo y derecho está radiada a través de un subwoofer)
11 Salidas del canal derecho e izquierdo para conectar un amplificador para los altavoces satélites
12 Salidas del canal derecho e izquierdo para conectar un amplificador para dos subwoofers (reproducción separada de graves del canal derecho e izquierdo)
13 Entradas del canal derecho e izquierdo para conectar la fuente de la señal (por ejemplo un mezclador, un preamplificador)

2 Consejos de seguridad

El aparato cumple con todas las directivas relevantes de la UE y por lo tanto está marcado con el símbolo CE

ADVERTENCIA

El aparato utiliza un voltaje peligroso. Deje el mantenimiento en manos del personal cualificado. El manejo inexperto o la modificación del aparato pueden provocar una descarga.

• El aparato está adecuado para utilizarse sólo en interiores. Protéjalo de goteos y salpicaduras, elevada humedad del aire y calor (temperatura ambiente admisible: 0–40°C).
• No coloque ningún recipiente lleno de líquido encima del aparato, como por ejemplo un vaso.
• Inmediatamente desconecte el aparato de la corriente si:
• El aparato o el cable de corriente están visiblemente dañados.
• El aparato ha sufrido daños después de una caída o accidente similar.

• No funciona correctamente.
  Sólo el personal técnico puede reparar el aparato bajo cualquier circunstancia.

• Un cable de corriente dañado solo puede repararse por el personal cualificado.

• No tire nunca del cable de corriente para desconectarlo de la toma, tire siempre del enchufe.
• Para limpiar el aparato, utilice un trapo seco y suave, no utilice nunca productos químicos or agua.
• No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente concebidos, si no se conecta o se utiliza adecuadamente, o si no se repara por expertos.

Si va a poner el aparato definitivamente fuera de servicio, llévelo a la planta de reciclaje más cercana para que su eliminación no sea perjudicial para el medioambiente.

3 Posibilidades de utilización

El filtro de frecuencias MCX-200/SW puede repartir el rango de frecuencias para sistemas audio subwoofers / altavoces satélites y puede ser utilizado por fines profesionales (p. ej. escenario, discotecas) y así como por fines domésticos.

Está concebido para un montaje en rack (482 mm/19") y puede también colocarse en una mesa. Para un montaje en rack, 1 unidad (1 U = 44,45 mm) es necesaria.

4 Puesta en servicio

4.1 Conexión del filtro

Antes de hacer las conexiones o de modificarlas, asegúrese de que el MCX-200 /SW y el conjunto del sistema audio están apagados. Todas las salidas y entradas están configuradas como tomas jack 6,3 mm asimétricas.

1) Conecte la salida de la fuente de señal (por ejemplo preamplificador, mezclador) a la entrada INPUT (13).
2) Conecte la entrada del amplificador para los altavoces satélites a las salidas OUTPUT RIGHT/LEFT SATELLITE (11).
3) Conecte la entrada del amplificador para el/los subwoofer/s
a a la salida MONO OUTPUT (10), cuando un solo subwoofer mono está instalado (los graves del canal derecho e izquierdo están radiadas a través de un subwoofer) o
b a las salidas OUTPUT RIGHT/LEFT SUBWOOFER (12) cuando están utilizados dos subwoofers (para obtener una reproducción separada de graves entre el canal derecho e izquierdo).
4) Conecte luego el cable de corriente (7) a un enchufe (230 V/50 Hz).

4.2 Ajustes

1) Antes de conectar el aparato, ponga los contoles SUBWOOFER OUTPUT (1) y SATELLITE OUTPUT (4) en la posición mediana (encajan) y ajuste la frecuencia crossover.
2) Utilice el control CROSSOVER FREQUENCY (3) para ajustar la frecuencia crossover según el tipo de los altavoces utilizados (referirse a las características técnicas de los altavoces). En la mayoría de los casos, los altavoces para estantería o pequeño altavoces para pies están completados por un subwoofer de manera óptima si la frecuencia crossover ajustada está entre 60 y 100 Hz. Cuando más baja sea la frecuencia crossover, más difícil será la localización acústica del subwoofer. Cuando más grande la frecuencia crossover sea ajustada, más potente será el soporte de graves.
3) Ponga en marcha el MCX-200/SW con el interruptor POWER (5); el LED POWER (6) se ilumina.
4) Ponga en marcha el conjunto del sistema audio, los amplificadores siempre los últimos, para así evitar todo fuerte ruido al conectar.
5) Para ajustar los niveles de salida, utilice primero los dos controles SUBWOOFER OUTPUT (1) y SATELLITE OUTPUT (4) para ajustar de manera óptima los amplificadores conectados. La mayoría de los amplificadores están equipados con un control de nivel de entrada; por lo tanto haga el ajuste alternativamente entre el filtro y los amplificadores.
Ajuste luego una reproducción de los graves natural o deliberadamente fuerte; si la reproducción de los graves es demasiado pobre, gire el reglaje SATELLITE OUTPUT en el sentido horario inverso según corresponda. Si la reproducción de los graves es demasiado fuerte, gire el control SUBWOOFER OUTPUT en el sentido horario inversio. (Una vez los amplificadores ajus tados de manera óptima, nunca aumente más uno de los controles OUTPUT, esto provocaría una sobrecarga al amplificador correspondiente.)
6) Durante el montaje de los altavoces, una fase diferente entre las ondas acústicas del /de los subwoofer / s y de los altavoces satélites puede notarse. Para compensar esto, pulse y libere el interruptor SUBWOOFER PHASE (2) y determine la reproducción de graves la más alta en el sitio del lugar de escucha definitivo. Si es necesario, utilice el control SUBWOOFER OUTPUT (1) para reducir la reproducción de los graves según corresponda.

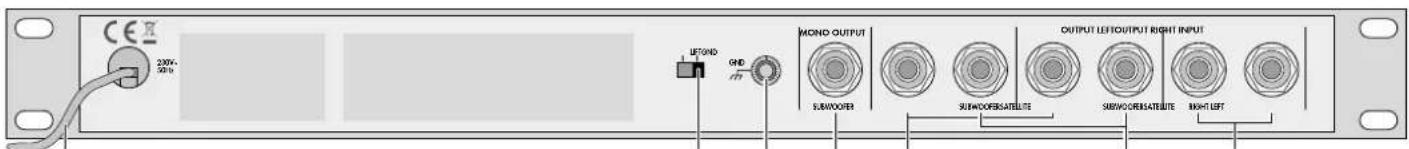

CE 200V~ 30V LPGND GND MOND OUTPUT SUBVOODER SUBVOODER OUTPUT LEFT OUTPUT RIGHT INPUT SUBVOODER SUBVOODER RIGHT LEFT

78910111213

Si después de la instalacion de los aparatos audio hay un bucle de masa (por ejemplo desde la caja del filtro a través de un rack hacia la caja de otro aparato), aparecerán zumbidos (se oyen especialmente en un trozo de música flojo). Para interrumpir este bucle de masa, ponga el interruptor GROUNDLIFT (8) situado en la parte trasera del aparato en la posición LIFT. El zumbido debería detenerse.

Sin embargo, el amplificador no está blindado contra los campos eléctricos perturbadores si la caja no está conectada a la masa. En este caso, ponga el interruptor en la posición GND. En caso de duda, coloque el interruptor en manera alternativa para obtener un ajuste óptimo:

5 Especificaciones

Rango de frecuencias: .....10-30 000 Hz, -0,5 dB

Frecuencia crossover:.....60-500 Hz

Pendiente: 12 dB/oct.

Filtro pasa alto:....15 Hz, 12 dB/oct.

THD: ....< 0,03 %

Entrada:.....tomas jack 6,3mm,asim.

Nivel de entrada: ..... máx. 6 V (16 dBV)

Impedancia: 56 kΩ

Salidas:.....tomas jack 6,3 mm, asim.

Nivel de salida:....±10dB ajuste a partir del

nivel de entrada, 6 V máx.

Impedancia: .....100 Ω

Relación señal/ruido:.....>80 dB

Alimentación: .....230 V/50 Hz/5 VA

Dimensiones (B × H × P): ..482 × 44,5 × 185 mm, 1 U

Peso:....2 kg

Sujeto a modificaciones técnicas.
