Bimbam 60.4514.01 - Reloj TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Reloj radiocontrolado con carillón horario
Marca	TFA
Modelo	60.4514.01
Dimensiones de la carcasa	321 x 27 x 140 mm
Peso	452 g (solo el aparato)
Alimentación	4 pilas AA 1,5 V (no incluidas)
Tipo de pilas recomendado	Alcalinas
Pantalla	LCD con horas, minutos y segundos (opcional)
Recepción de radio	DCF-77 (77,5 kHz), alcance hasta 1500 km
Precisión de la hora	Inferior a 1 segundo por día después de recepción DCF
Número de melodías de carillón	5 (cuco, Big Ben, cantos de pájaros, cuenco cantante, campanas)
Volumen del carillón	3 niveles ajustables
Rango horario del carillón	Ajustable de 0 a 23 horas
Alarma de despertador	Sí, con sonido (misma melodía que el carillón)
Ajuste manual de la hora	Sí (en ausencia de recepción DCF)
Corrección de huso horario	Sí, de -9 a +8
Modo de colocación	Sobre superficie plana (soporte desplegable) o fijación mural (ojales de suspensión)
Mantenimiento y limpieza	Paño suave y húmedo; no usar disolventes
Seguridad	Mantener fuera del alcance de los niños; no cortocircuitar las pilas
Piezas de repuesto	Pilas estándar AA (disponibles en el comercio)
Reparabilidad	No desmontar ni reparar uno mismo; contactar al vendedor
Tratamiento de residuos	Conforme a RAEE; no tirar a la basura doméstica
Certificación	Directiva 2014/53/UE; declaración de conformidad en línea

Preguntas frecuentes - Bimbam 60.4514.01 TFA

¿Cómo ajustar la hora manualmente?

Mantenga presionado el botón SET durante 3 segundos en modo normal. El huso horario parpadea, ajústelo con ON/OFF/+ o SET/-. Presione nuevamente SET para ajustar la recepción DCF (ON/OFF), las horas, los minutos y la visualización de los segundos. Valide cada ajuste con SET.

¿Cómo activar la recepción DCF?

Presione el botón ON OFF / + durante 3 segundos. El símbolo DCF parpadea. Si la recepción es exitosa, la hora de radio se muestra continuamente. Para desactivar, mantenga presionado nuevamente el mismo botón 3 segundos.

¿Cómo elegir una melodía de carillón?

En modo normal, presione el botón 123. El símbolo del carillón parpadea y la última melodía se reproduce. Use ON OFF / + o SET / - para seleccionar entre las 5 melodías (cuco, Big Ben, cantos de pájaros, cuenco cantante, campanas). Confirme con 123.

¿Cómo ajustar la alarma?

Presione ALARM SET / - en modo normal. El símbolo de despertador y la hora predeterminada (6:00) se muestran. Mantenga presionado ALARM SET / - 3 segundos, ajuste la hora con ON OFF / + o SET / -, valide con SET, luego ajuste los minutos. Presione ALARM ON OFF / + para activar/desactivar la alarma.

¿Qué hacer si la pantalla no muestra nada?

Verifique la polaridad de las pilas y reemplácelas si están agotadas. Asegúrese de que la película protectora haya sido retirada. Si el problema persiste, contacte al vendedor.

¿Cómo limpiar el reloj?

Use un paño suave y húmedo. No use disolventes ni agentes abrasivos. Retire las pilas antes de una limpieza prolongada.

¿Cómo fijar el reloj a la pared?

Use los dos ojales de suspensión en la parte posterior. Fije dos clavos o tornillos adecuados a la pared, luego cuelgue el reloj. El soporte desplegable permite colocarlo sobre superficie plana.

¿Qué tipo de pilas usar?

Use 4 pilas alcalinas tipo AA 1,5 V. No mezcle pilas viejas y nuevas, ni pilas de tipos diferentes.

¿Cómo ajustar el volumen del carillón?

Presione el botón VOL. en modo normal. El símbolo del carillón parpadea y el volumen actual (1, 2 o 3) se muestra. Use ON OFF / + o SET / - para elegir el nivel. Confirme con VOL.

¿Cómo desactivar el carillón horario?

Presione el botón MODE en modo normal. El símbolo del carillón horario desaparece de la pantalla. Para reactivar, presione nuevamente MODE.

MANUAL DE USUARIO Bimbam 60.4514.01 TFA

BIMBAM - Reloj radiocontrolado con toque horario

E

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea delenidamente las instrucciones de uso.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá a sus derechos por vicios, pre-
  vistos legalmente debido a un uso incorrecto.
• No asúmimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

- Reloj radioncontrolado - Instrucciones de uso

3. Ambito de aplicación y ventajas de su nuevo dispositivo

• Reloj radiocontrolado con alta precisión y posibilidad de ajuste manual
• Pantalla grande con horas, minutos y segundos (opcional)
• Toque horario con 5 melodías (cuco, Big Ben, canto de los pájaros, cuenco tibetano, campanas)
• Se puede ajustar el volumen y el periodo (en que el toque horario ésta activo)
  • Alarma
  • Carcasa moderna de alto contraste LCD
• Montaje de pared o sobremesa

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado
  en estas instrucciones.

¡Precaución!

Riesgo de lesiones:

• Mantenga el dispositivo y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.

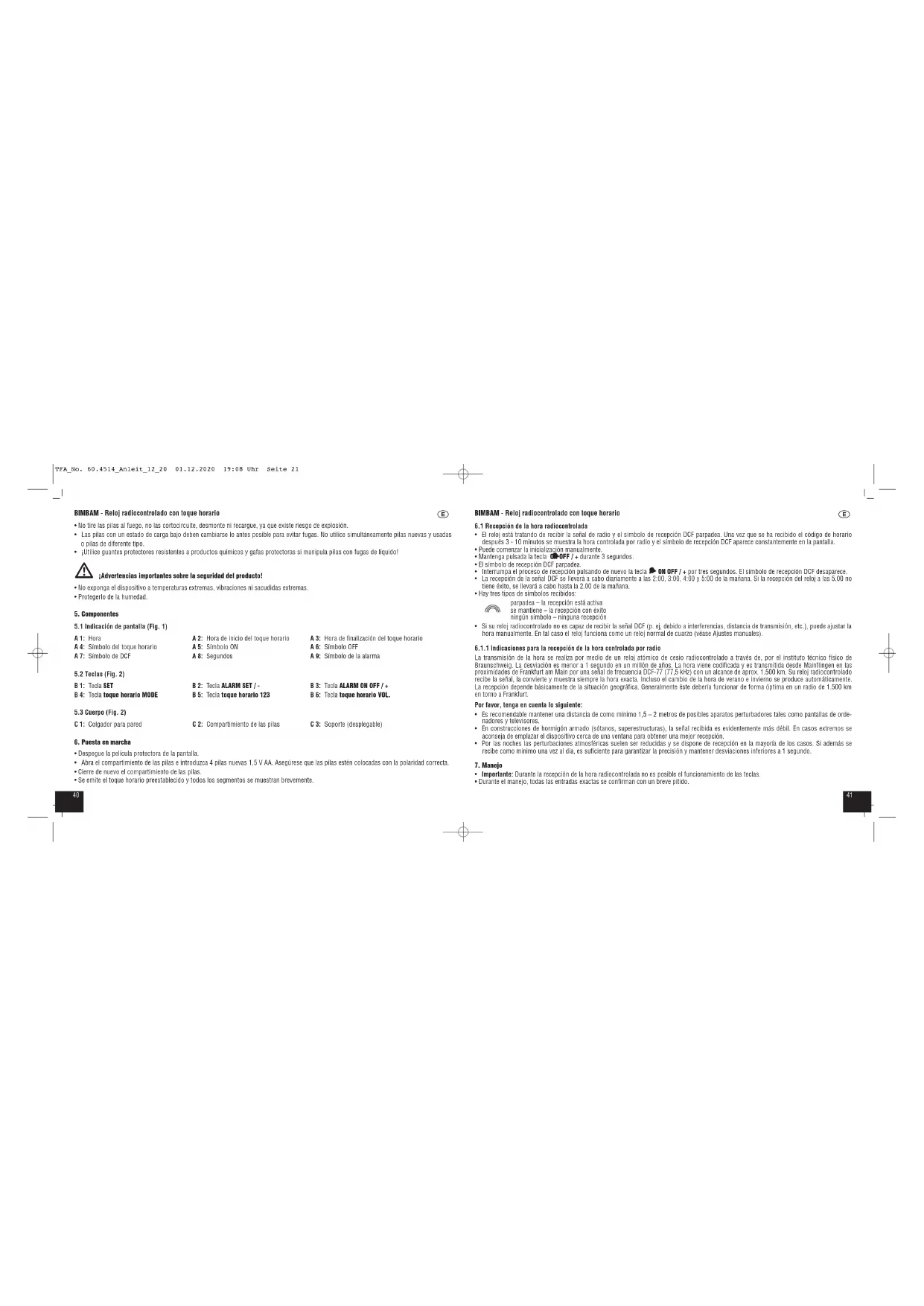

BIMBAM - Reloj radiocontrolado con toque horario

E

• No tire las pilas al fuego, no las cortocircuile, desmonte ni recargue, ya que existe riesgo de explosión.
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas
  o pilas de diferente tipo.
• Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

¡Advertencias importantes sobre la seguridad del producto!

• No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.
• Protegerlo de la humedad.

5. Componentes

5.1 Indicación de pantalla (Fig. 1)

A 1: Hora
A 4: Simbolo del loque horario
A 7: Símbalo de DCF

5.2 Teclas (Fig. 2)

B 1: Tecla SET
B 4: Tecla toque horario MODE

5.3 Cuerpo (Fig. 2)

A 2: Hora de inicio del toque horario
A 5: Simbolo ON
A 8: Segundos

A 3: Hora de finalización del toque horario
A 6: Simbolo OFF
A 9: Simbolo de la alarma

6. Puesta en marcha

• Despegue la película protectora de la pantalla.
• Abra el compartimiento de las pilas e introduzza 4 pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Cierre de nuevo el compartimiento de las pilas.
• Se emite el toque horario preestablecido y todos los segmentos se muestran brevemente.

BIMBAM - Reloj radiocontrolado con toque horario

E

6.1 Recepción de la hora radiocontrolada

• El reloj está tratando de recibir la señal de radio y el símbolo de recepción DCF parpadea. Una vez que se ha recibido al código de horario
  después 3 - 10 minutos se muestra la hora controlada por radio y el símbolo de recepción DCF aparece constantemente en la pantalla.
• Puede comenzar la inicialización manualmente.
• Mantenga pulsada la tecla ON-OFF / + durante 3 segundos.
• El símbolo de recepción DCF parpada
• Interrumpa el proceso de recepción pulsando de nuevo la tecla ▶ ON OFF / + por tres segundos. El símbolo de recepción DCF desaparece.
• La recepción de la señal DCF se llevará a cabo diamaniente a las 2:00, 3:00, 4:00 y 5:00 de la mañana. Si la recepción del ríoj] a las 5:00 no tiene éxito, se llevará a cabo hasta la 2:00 de la mañana.
• Hay tres tipos de símbolos recibidos:

parpadea – la recepción está activa

se mantiene – la recepción con éxito

- Si su reloj radiocontrolado no es capaz de recibir la señal DCF (p. ej, debido a interferencias, distancia de transmisión, etc.), puede ajustar la hora manualmente. En tal caso el reloj funciona como un reloj normal de cuarzo (véase Ajustes manuales).

6.1.1 indicaciones para la recepción de la hora controlada por radio

La transmisión de la hora se realiza por medio de un reelo atámico de pasa radiocontrolado a través de, por el instituto técnico físico de Braunschweig. La desviación es menor a 1 segundo en un millón de años. La hora viene codificada y es transmitrida desde Mainfilingen en la proximidades de Frankfurt am Main por una señal de frecuencia DCF-77 (77.5 kHz) con un alcance de aprox. 1.500 km. Su reelo radiocontrolado recibe la señal, la convierte y muestra siempre la hora exacta. Incluso el cambio de la hora de verano e invierno se produce automáticamente. La recepción depende básicamente de la situación geográfica. Generalmente éste debenta funcionar de forma óptima en un radio de 1.500 km en tema a Frankfurt.

Por favor, tenga en cuenta lo siguiente:

• Es recomendable mantener una distancia de como mínimo 1,5 - 2 metros de posibles aparatos perturbadores tales como pantallas de ordenadores y televisores.
• En construcciones de hormigón armado (sótanos, superestructuras), la señal recibida es evidentamente más débil. En casos extremos se aconseja de emplazar el dispositivo cerca de una ventaga para obtener una mejor recepción.
• Por las noches las perturbaciones atmosfécicas suelen ser reducidas y se dispone de recepción en la mayoría de los casos. Si además se recibe como mínimo una vez al día, es suficiente para garantizar la precisión y mantener desviaciones inferiores a 1 segundo.

7. Manejo

• Importante: Durante la recepción de la hora radiocontrolada no es posible el funcionamiento de las teclas.
• Durante el manejo, todas las entradas exactas se confirman con un breve pitido.

BIMBAM - Reloj radiocontrolado con toque horario

• Mantenga pulsada la tecla ▶ ON OFF / + o ▶ SET / - en el modo de ajuste, accederá a la pasoda rápida.
• El dispositivo sale automáticamente del modo de ajuste si no se presióna ninguna tecla durante un largo tiempo.

7.1 Ajustes manuales

• Mantenga pulsada la tecla SET durante tres segundos en el modo normal.
• El ajuste de la zona horaria Z (0 - nivel presaleccionado) parpadea y puede ajustar la corrección de la zona horaria (-9/-9) con la tecla ON OFF / - c SET / -
• La corrección de la zona horaria es necesaria cuando se pueda recibir la señal DCF, la zona horaria es diferente de la hora DCF (por ejemplo: +1 = una hora más tarde).
• Pulse otra vez la tecla SET y puede sucesivamente dingir la recepción DCF (ON - nivel preseleccionado), las horas, los minutos y la indicación de los segundos (OFF - nivel preseleccionado) y puede ajustar con la tecla ▶ ON OFF / + o ▶ SET / -
• Confirme la entrada con la tecla SET.
• Si la recepción de la señal de radio para la hora DGF es extosa y la recepción esta activada, el tiempo ajustado manualmente se sobreescribe.

7.1.1 Recepción de la señal de radio DCF

- De manera predeterminada, la recepción DCF es activada (dcF on) y después de la recepción exitosa de la señal DCF no es necesario un ajuste manual.

- Pulse la tecla ▶ ON OFF / + o ▶ SET / - en el modo de ajuste si desea desactivar la recepción de radio (dcF OFF).

- Confirme la entrada con la tecla SET.

7.2 Ajuste de la alarma

• Pulse la tecla ▶ SET / - en el modo normal, para acceder al modo de alarma
• El símbolo de alarma y 6.00 (nivel preseleccionado) o la indicación de la última hora de la alarma se muestra en la pantalla.
• Mantenga pulsada la tecla 1 / - durante 3 segundos.
• La indicación de la hora parpedea en la pantalla.
• Ajuste las horas con la tecla. ▶ ON OFF / + o ▶ SET / -
• Confirme la entrada con la lecla SET y introduzca los minutos con la lecla ON OFF / + o SET / -
• Pulse otra vez la tecla SET, para volver a la hora actual.
• Para activar y desactivar la función de la alarma, pulse la tecla ▶ ON OFF / + en el modo normal.
• El símbolo de alarma aparece o desaparece en la pantalla
• Cuando llegue la hora de la alarma, el despertador comienza a sonar.
• El símbolo de alarma parpadea.
• Pulse cualquier tecla y la función de la alarma se termina.

E

BIMBAM - Reloj radiocontrolado con toque horario

• Si no se interrumpe la alarma, el tono de alarma se apaga automáticamente después de un minuto y se activa de nuevo a la misma hora de la alarma.
• El símbolo de la alarma se detiene en la pantalla.

7.3 Ajuste del toque horario

7.3.1 Toque horario - Ajustar el tiempo de período

• Mantenga pulsada la tecla MODE durante 3 segundos en el modo normal, para entrar en la función de selección.
• En la pantalla aparecen el símbelo del toque horario. START y END.
• Aqui se especifica el período an que el toque horario ésta activo (0 -23 - hora preseleccionada).
• La hora de inicio parpadea. Ponga con la tecla ▶ ON OFF / + o ▶ SET / - la hora de inicio.
• Confirme la entrada con la tecla MODE y ponga con la tecla ON OFF / + o SET / - la hora de finalización.
• Confirme la entrada con la lecla MODE
• En la pantalla aparece la hora actual.

7.3.2 Toque horario - Selecionar una melodía

• Pulse en el modo normal la tecla 125 para entrar en la función de selección.
• El símbolo del toque horario parpadea, la melodía presaleccionada o la última melodía ajustada suana y el número correspondiente parpadeo
  (1-preseleccionado.
• Ponga con la tecla ▶ ON OFF / + o ▶ SET / - la melodía.
• Puede seleccionar entre las siguientes 5 meladas: 1 cuco 2 Big Ben 3 cante de los pájaros 4 cuencen tibetano 5 Ding Dong,
• Confirme la entrada con la tecla. 129
• En la pantalla aparece la hora actual.
• La melodía seleccionada también se utiliza como alarma.

7.3.3 Toque horario - Ajuste del volumen

• Pulse en el modo normal la tecla - VOL. para entrar en la función de selección.
• El símbolo del toque horario parpadea y el volumen preseleccionado o el último volumen ajustado (2-preseleccionado) se muestra en la par-
  talla.
• Ponga con la tecla ▶ ON OFF / + o ▶ SET / - el volumen.
• Puede seleccionar entre tres volumenes (1, 2, 3)
• Confirme la entrada con la tecla toque horario VOL
• En la pantalla aparece la hora actual.
• Atención: El volumen no afecta al volumen de la alarma.

BIMBAM - Reloj radiocontrolado con toque horario

7.3.4 Activar y desactivar el toque horario

- Para activar y desactivar el toque horario, pulse la tecla MODE en el modo normal.

- El símbulo del toque horario aparece o desaparece en la pantalla.

1. Sobremesa y fijación

- Cuelgue el dispositivo con dos clavos o tornillos estables con las clavijas en la suspensión. Ustad puede colocar el dispositivo con el soporte plegable sobre una superficie plana.

1. Cuidado y mantenimiento

- Limpie el dispositivo con un pano suave, ligeramente humecido. ¡No utilice productos abrasivos o disolventes!

- Extraiga las pilas si no va a usar el dispositivo por un largo periodo de tiempo.

- Mantenga el dispositivo en un lugar seco.

9.1 Cambio de las pilas

- Una vez que las funciones estén debiles cambie las pilas.

- Abra el compartimiento de las pilas e introduzca 4 pilas nuevas 1,5 V AA. Asegúrese que las pilas estén colocadas con la polaridad correcta.

- Cierre de nuevo el compartimiento de las pilas.

1. Averías

Problema Solución

Ninguna indicación → Asegúrese que las pilas estén colocadas con la polaridad correcta.

del dispositivo → Cambiar las pilas

Nirguna recepción de DCF → Mantenga pulsada la tecla ▶ ON OFF /+ durante 3 segundos para activar la recepción

→ Activar la recepción DCF en el modo de ajuste (dcF ON)

→ Intentar la recepción de noche

→ Elegir otro lugar para el dispositivo

→ Ajustar la hora manualmente

→ Elimine las fuentes de interferencia

→ Vuelva a la puesta en marcha el dispositivo de acuerdo a las instrucciones

Indicación incorrecta → Cambiar las pilas

Si a pesar de haber seguido estos pasos, el dispositivo no funciona, ciriljase al establecimiento donde adquirió el producto.

E

BIMBAM - Reloj radiocontrolado con toque horario

1. Eliminación

Este producto ha sido fabricado usando materiales y componentes que pueden ser reciclados y reusados.

Las pilas y baterías no pueden detectarse en meringen caso junto con la baseta prodiosa. Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional u local. Las denominaciones de los metales pesados que contienen son:

Cd-cadmio, Hg-mercurio, Pb-plomo

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

No deseche este producto junto con la hasura doméstica. El usuario está obligado a llevar el dispositivo usada a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

1. Datos técnicos

Alimentación de tensión: Pillas 4 x 1,5 V AA (non incluida)

Utice pilas alcalinas

Dimensiones de cuerpo: 521 x 27 x 140 mm

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Destimán. Los callos técnicos de este producir corresponden al ristago en el momento de la impresión y pueden ser modificadas sin cepina aviso.

Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web

Declaración UE de conformidad

Por la presente, TFA Dostrann declara que el tipo de equipo radioeléctrico 60.4514 es conforme con la Dirección 2014/03/UE. El texto completo de la declaración

UE de conformidad está disponible en la dirección internet siguiente: www.ila-dustmann.de/service/coverado/ce

www.tfa-dosbmann.de
