ADVERTENCIA IMPORTANTE DE SEGURIDAD

LA OPERACIÓN CONTINUA Y PROLONGADA DE UN AMPLIFICADOR, ALTAVOZ O SUBWOOFER EN UNA FORMA DISTORSIONADA, CORTADA O CON DEMASIADA POTENCIA PUEDE RECALENTAR SU SISTEMA DE AUDIO Y LLEGAR A INCENDIARLO, ESTO PODRÍA CAUSAR DAÑOS SERIOS A SUS COMPONENTES Y/O VEHÍCULO. LOS AMPLIFICADORES REQUIEREN DE UN MÁXIMO DE 4 PULGADAS (10 CM) DE VENTILACIÓN ABIERTA. LOS SUBWOOFERS DEBEN INSTALARSE CON AL MENOS 1 PULGADA (2.5 CM) DE ESPACIO ENTRE LA PARTE FRONTAL DEL ALTAVOZ Y CUALQUIER SUPERFICIE. ¡LOS PRODUCTOS KICKER TIENEN LA CAPACIDAD DE PRODUCIR NIVELES DE SONIDO QUE PUEDEN DAÑAR DE FORMA PERMANENTE SU AUDICIÓN! AUMENTAR EL VOLUMEN DE UN SISTEMA HASTA UN NIVEL QUE GENERE DISTORSIÓN AUDIBLE ES MÁS DAÑINO PARA SUS OÍDOS QUE ESCUCHAR UN SISTEMA SIN DISTORSIONES AL MISMO NIVEL DE VOLUMEN. EL UMBRAL DEL DOLOR ES SIEMPRE UN INDICADOR DE QUE EL NIVEL DE SONIDO ES DEMASIADO ELEVADO Y PUEDE DAÑAR PERMANENTEMENTE SU AUDICIÓN. USE EL SENTIDO COMÚN CUANDO CONTROLE EL VOLUMEN.

Los altavoces KM KICKER son los más recientes altavoces de gama completa para ambientes marinos y exteriores que usted puede comprar. Ya sea que esté actualizando un sistema de audio existente o instalando uno nuevo, estos altavoces coaxiales le ofrecen sonido de alta calidad en aguas abiertas o en la intemperie. Como siempre, KICKER utiliza materiales y técnicas de construcción avanzadas para garantizar un desempeño óptimo por muchos años. Esperamos que tenga la oportunidad de combinar estos nuevos altavoces coaxiales con nuestra línea completa de productos para uso en altamar, como subwoofers y amplificadores, ¡para tener la mejor experiencia de audio que el dinero pueda comprar!

Especificaciones

Altavoces para el componente KM KM604

Woofer [in, mm]	6-1/2, 165
Tweeter [in, mm]	1/2, 13
Impedancia nominal [Ω]	4
Manejo de potencia máxima [Watts]	150
Potencia recomendada para el amplificador [Watts RMS]	15-50
Sensibilidad [1 W, 1 m]	90
Respuesta de frecuencia [Hz]	35–21k
Material del imán del Tweeter	Neodimio
Material del domo del Tweeter	PEI (polieterimida)
Diseño del Tweeter	Domo nivelado
Material envolvento del Midrange/Tweeter	Paño tratado con protección UV
Material del cono del Woofer	Polipropileno
Material envolvente del Woofer	Santoprene
Diámetro del orificio de montaje [in, mm]	5-1/8, 130
Profundidad de montaje [in, mm]	2-1/2, 63
Rejillas	Sí

Nota: Todas las especificaciones y cifras de desempeño están sujetas a cambio. Visite

www.kicker.com para encontrar la información más reciente. Para obtener el mejor desempeño de sus nuevos altavoces KICKER, le recomendamos usar accesorios y cables KICKER. Espere dos semanas para que los altavoces KM se adapten y alcancen su desempeño óptimo.

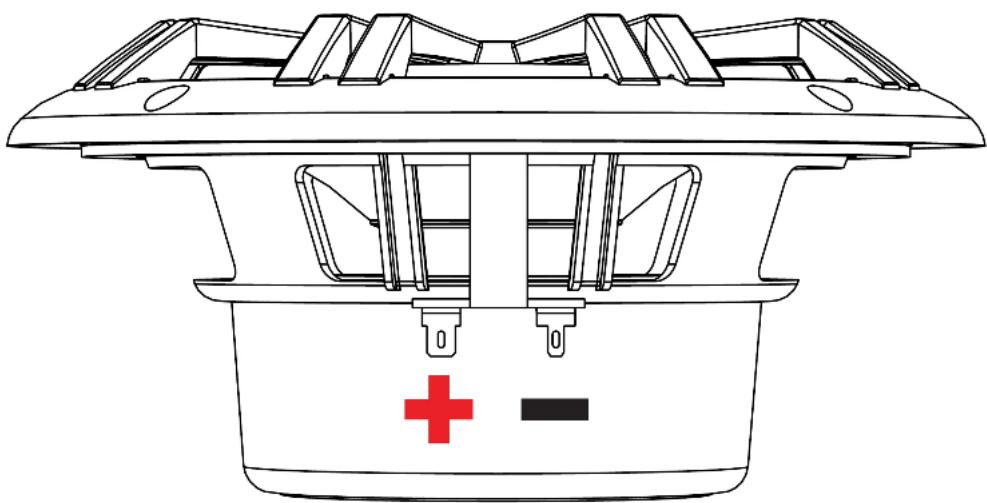

Configuración del cableado

Recomendamos usar cable calibre 16 (o mayor). Los altavoces KM tienen una clasificación de 4 ohmios y funcionan con cualquier unidad fuente o amplificador diseñado para operar a una carga de 4 ohmios. Asegúrese de que su unidad fuente o amplificador esté clasificado para operación a 4 ohmios. Coloque con cuidado el cable del altavoz en un lugar en el que no haya agua estancada o componentes móviles del bote. Conecte el cable del altavoz a las terminales del altavoz. Se necesitan al menos dos canales del amplificador para la operación estéreo

1. Conecte la terminal de horquilla ancha del altavoz a la salida positiva del canal del amplificador.
2. Conecte la terminal de horquilla angosta a la salida negativa del canal del amplificador.

Consejo de profesionales: ¡Está a solo un amplificador KICKER KXM y unos cuantos cables de distancia de tener una actualización completa de sistema que controlará cualquier equipo de fábrica! La línea de amplificadores KICKER facilita la actualización para obtener bajos sólidos con su unidad fuente existente u original. De igual forma, pregunte a su vendedor sobre las mejoras en Subwoofer KICKER.

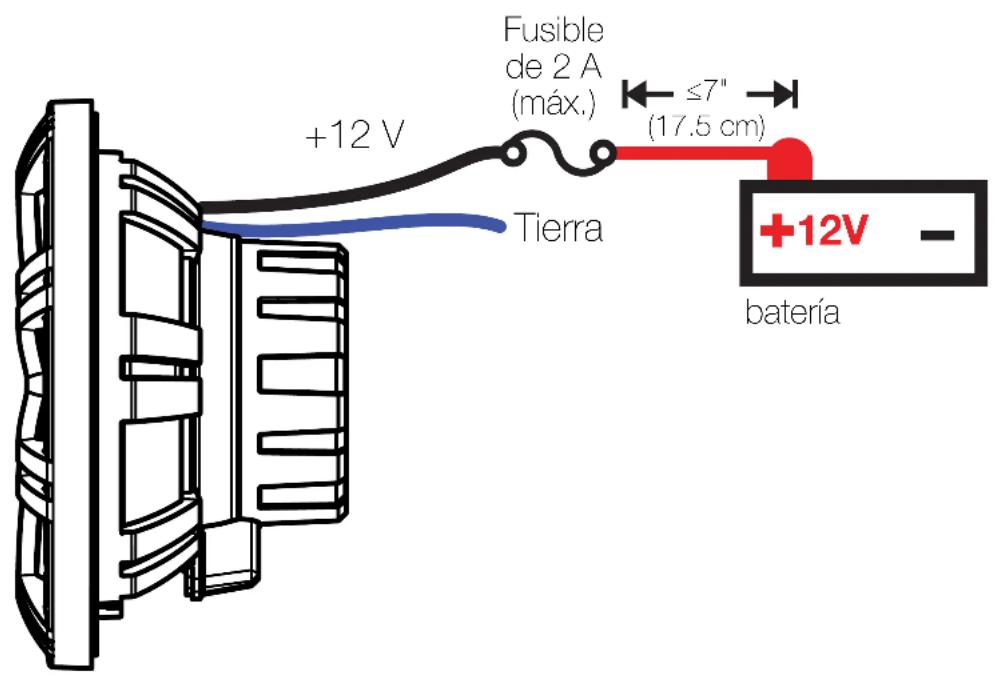

Configuración del cableado LED

Cuando esté realizando la conexión de la iluminación LED, el cable negro es +12 V y el cable azul es tierra.

1. Conecte el cable LED negro a la terminal positiva de la batería. Coloque un fusible de 2 amperios (no incluido) a no más de 7" de distancia de la terminal de la batería. Instale un interruptor (no incluido) en el cable LED negro entre el fusible y el altavoz, de forma tal que pueda apagar los LED. Si no instala un interruptor para apagarlos, siempre estarán encendidos.
2. Conecte el cable LED azul a la terminal negativa de la batería.

+12 V Fusible de 2 A (máx.) ≤7" (17.5 cm) Tierra +12V batería

Montaje

Los altavoces KM KICKER están diseñados para aplicaciones con aire libre y no requieren de una carcasa sellada para un desempeño óptimo. Es importante aislar el sonido que proviene de la parte frontal del altavoz del sonido que irradia de la parte trasera del altavoz. El sonido producido por los coaxiales KM es direccional. Encuentre la mejor ubicación para el sonido estereofónico. De ser necesario, agregue más altavoces coaxiales KM al sistema para ayudar a distribuir y equilibrar el audio envolvente.

Una vez que haya determinado la mejor ubicación para el montaje, revise cuidadosamente dónde colocará los accesorios de montaje. Si no encuentra una ubicación de montaje, perfore un orificio de 5-1/8" en la ubicación deseada. Use cinta de enmascarar para evitar que se dañe la pintura de las ubicaciones que cortará o perforará. Si va a montar el altavoz en una superficie de un material blando y delgado, como es el caso del aluminio, coloque las tuercas rápidas de acero inoxidable incluidas para proporcionar roscas para los tornillos de montaje. Si las ubicaciones de las aberturas del altavoz requieren que corte metal, evite las estructuras metálicas y los soportes. Si el panel no puede soportar el peso del altavoz, se puede fijar o adherir a este un aro de refuerzo opcional.

Asegúrese de que los tornillos de montaje de acero inoxidable y los ganchos rápidos tipo U no perforen la celda de combustible, el cableado, o que interfieran con las piezas metálicas que se ubican en la parte inferior de la superficie de montaje. Perfore los orificios para los tornillos de montaje con una broca de 7/64" (2.5 mm), y fije los altavoces coaxiales KM al bote apretando los tornillos de rosca gruesa de acero inoxidable provistos a la estructura del bote. Si procese, use los ganchos rápidos tipo U de acero inoxidable incluidos. Si los accesorios provistos no son útiles para su instalaciones, deben emplearse otros medios para fijar de manera segura los altavoces al bote.

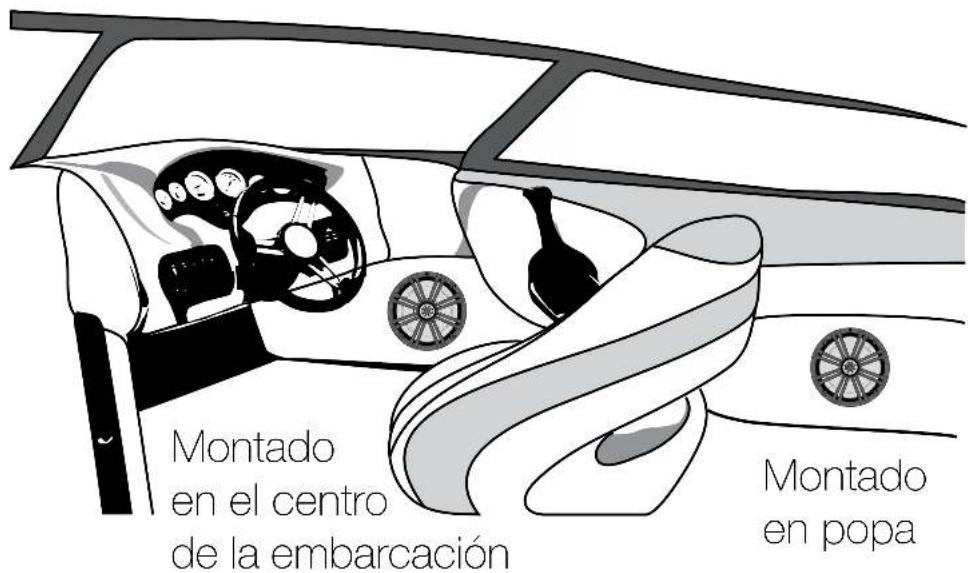

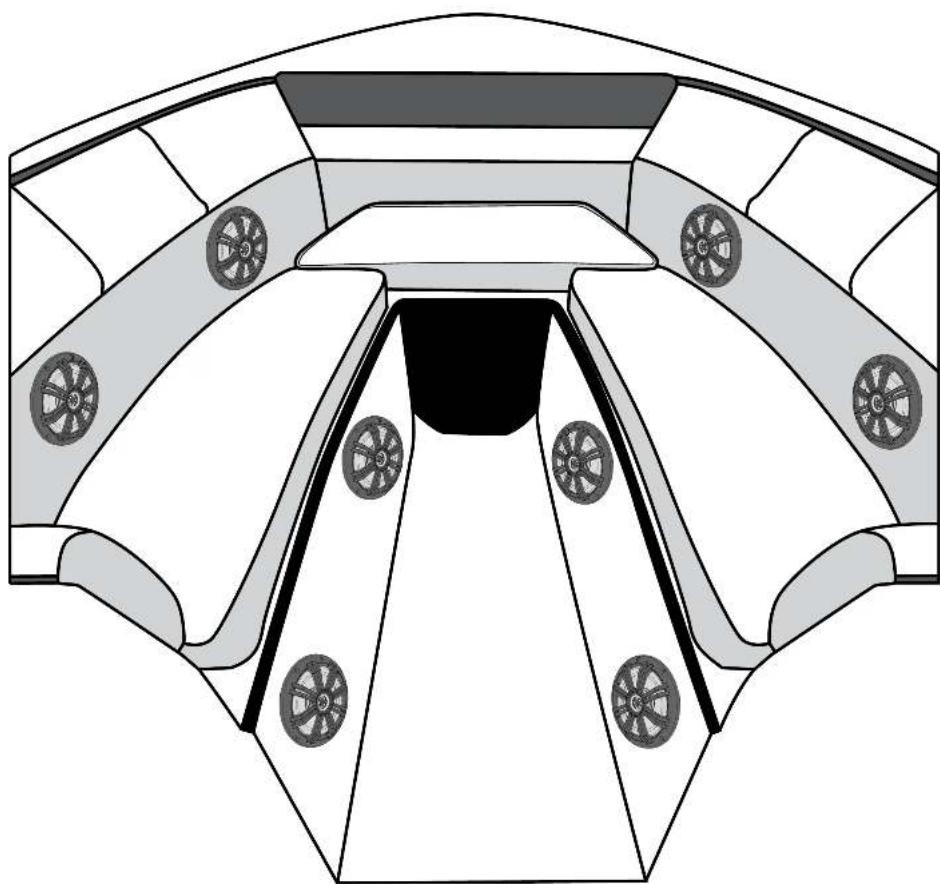

Fije el altavoz en la ubicación deseada. Posibles ubicaciones para montar el altavoz coaxial KM

Montado en el centro de la embarcación Montado en popa

Montado en proa

GARANTÍA INTERNACIONAL Versión Español

Comuníquese con su concesionario o distribuidor KICKER internacional para obtener inforación sobre procedimientos específicos relacionados con las normas de garantía de su país.

La frase "combustible para vivir la vida Livin' Loud™ a todo volumen" se refiere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible ("a todo volumen") en todo sentido. La línea de altavoces y amplificadoros KICKER os la mejor del mercado de audio de automóvilos y por lo tanto representa el "combustible" para vivir a todo volumen en el área de "estéreos de automóvil" de la vida de nuestros clientes. Recomendamos a todos nuestros clientes que obcezcan todas las reglas y reglamentos locales sobre ruido en cuanto a los niveles legales y apropiados de audición fuera del vehículo.

INTERNATIONALE GARANTIE Deutsche Version
