BEDIENUNGSANLEITUNG 49KM604W KICKER

Konfiguration der Verkabelung ... 28

Konfiguration der LED-Verkabelung29

Montage 30

Garantía | Garantie......33

WICHTIGER SICHERHEITSHINWEIS

LÄNGERER DAUERBETRIEB EINES VERSTÄRKERS, LAUTSPRECHERS ODER SUBWOOFERS IN VERZERRTER, BESCHNITTENER ODER ÜBERSTEUERTER FORM KANN ZU EINER ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DAS MÖGLICHERWEISE FEUER FÄNGT UND ZU SCHWEREN SCHÄDEN AN IHREN KOMPONENTEN UND/ODER IHREM FAHRZEUG FÜHRT. VERSTÄRKER BENÖTIGEN BIS ZU 10 CM (4 ZOLL) OFFENE BELÜFTUNG. SUBWOOFER SOLTEN MIT EINEM ABSTAND VON MINDESTENS 2,5 CM (1 ZOLL) ZWISCHEN DER VORDERSEITE DES LAUTSPRECHERS UND EINER OBERFLÄCHE MONTIERT WERDEN. KICKER-PRODUKTE SIND IN DER LAGE, SCHALLPEGEL ZU ERZEUGEN, DIE IHR GEHÖR DAUERHAFT SCHÄDIGEN KÖNNEN! WENN SIE EIN SYSTEM AUF EINEN PEGEL AUFDREHEN, DER HÖRBARE VERZERRUNGEN AUFWEIST, SCHADET DIES IHREN OHREN MEHR ALS WENN SIE EIN UNVERZERRTES SYSTEM MIT DERSELBEN LAUTSTÄRKE HÖREN. DIE SCHMERZGRENZE IST IMMER EIN INDIKATOR DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND IHR GEHÖR DAUERHAFT SCHÄDIGEN KANN. BITTE BENUTZEN SIE BEIM EINSTELLEN DER LAUTSTÄRKE IHREN GESUNDEN MENSCHENVERSTAND.

Die KM-Lautsprecher von KICKER sind die ultimativen Fullrange-Lautsprecher für Marine- und Outdoor-Umgebungen, die Sie kaufen können. Egal, ob Sie ein vorhandenes Audiosystem aufrüsten oder ein neues ausstatten, diese Koaxiallautsprecher liefern einen erstklassigen Klang und machen es erträglich, draußen im offenen Meer oder den Elementen ausgesetzt zu sein. Wie immer verwendet KICKER fortschrittliche Materialien und Konstruktionstechniken, um eine optimale Leistung für die kommenden Jahre zu gewährleisten. Wir hoffen, dass Sie die Chance haben, diese neuen Koaxiallautsprecher mit unserer gesamten Palette von Marineprodukten, einschließlich Subwoofern und Verstärkern, zu kombinieren, um das beste Audioerlebnis zu erhalten, das man für Geld kaufen kann!

Spezifikationen

KS Component-Lautsprecher KM604

Tieftöner [Zoll, mm]	6-1/2, 165
Hochtöner [Zoll, mm]	1/2, 13
Nennimpedanz [Ω]	4
Spitzenbelastbarkeit [Watt]	150
Empfohlene Verstärkerleistung [Watt RMS]	15 bis 50
Empfindlichkeit [1 W, 1 m]	90
Frequenzgang [Hz]	35.000 – 21.000
Material des Hochtöner-Magneten	Neodym
Material der Hochtöner-Kalotte	PEI (Polyetherimid)
Hochtöner-Design	Balancierte Kalotte
Umgebungsmaterial des Mitteltöners/Hochtöners	UV-behandelter Stoff
Material der Subwoofer-Membran	Polypropylen
Umgebungsmaterial des Subwoofer	Santopren
Montagebohrung Durchmesser [Zoll, mm]	5-1/8, 130
Montagetiefe [Zoll, mm]	2-1/2, 63
Fenstorgitter	Ja

Hinweis: Alle Spezifikationen und Leistungsangaben können sich ändern. Die aktuellsten Informationen finden Sie auf www.kicker.com. Um die beste Leistung aus Ihren neuen KICKER-Lautsprechern herauszuholen, empfehlen wir die Verwendung von Original-KICKER-Zubehör und -Kabeln. Damit die Lautsprecher ihre optimale Leistung erreichen, sollten Sie eine Einspielzeit von zwei Wochen einplanen.

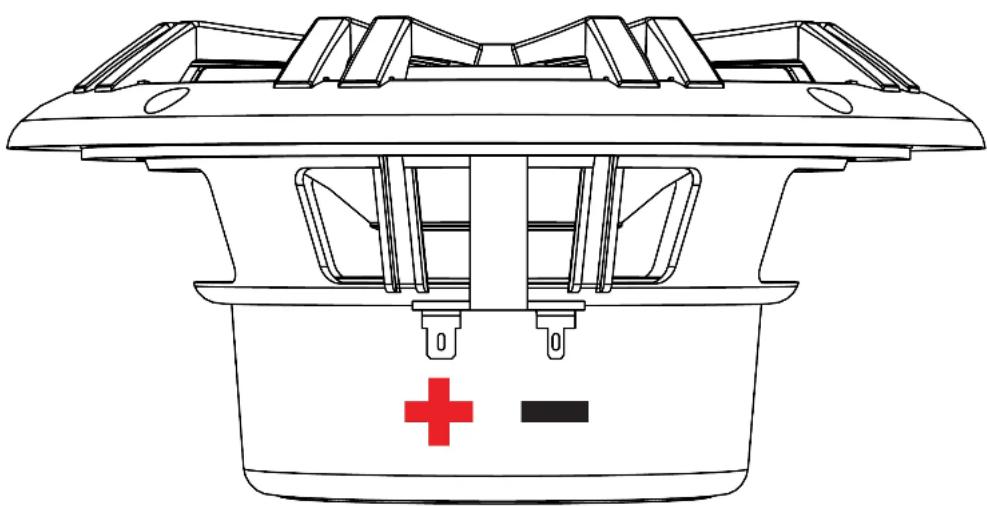

Konfiguration der Verkabelung

Wir empfehlen die Verwendung von Draht mit einer Stärke von 16 (oder mehr). Die KM-Lautsprecher sind für 4 Ohm ausgelegt und funktionieren mit jedem Quellgerät oder Verstärker, der für den Betrieb an einer 4-Ohm-Last ausgelegt ist. Vergewissern Sie sich, dass Ihr Quellgerät oder Verstärker für den 4-Ohm-Betrieb ausgelegt ist. Platzieren Sie den Lautsprecherdraht vorsichtig an einer Stelle, die frei von stehendem Wasser und beweglichen Komponenten des Bootes ist. Schließen Sie den Lautsprecherdraht an die Lautsprecheranschlüsse an. Für den Stereobetrieb werden mindestens zwei Verstärkerkanäle benötigt.

1. Schließen Sie den breiten Spatenanschluss des Lautsprechers an den positiven Ausgang des Verstärkerkanals an.
2. Schließen Sie den schmalen Spatenanschluss des Lautsprechers an den negativen Ausgang des Verstärkerkanals an.

Profi-Tipp: Ein KXM-Verstärker von KICKER und ein paar Kabel genügen, um ein komplettes System-Upgrade zu realisieren, das jedes Werkssystem in den Schatten stellt! Mit den Verstärkern der KICKER-Produktreihe können Sie Ihr vorhandenes oder serienmäßiges Quellgerät problemlos auf solide Bässe aufrüsten. Fragen Sie Ihren Händler auch nach KICKER Subwoofer-Upgrades.

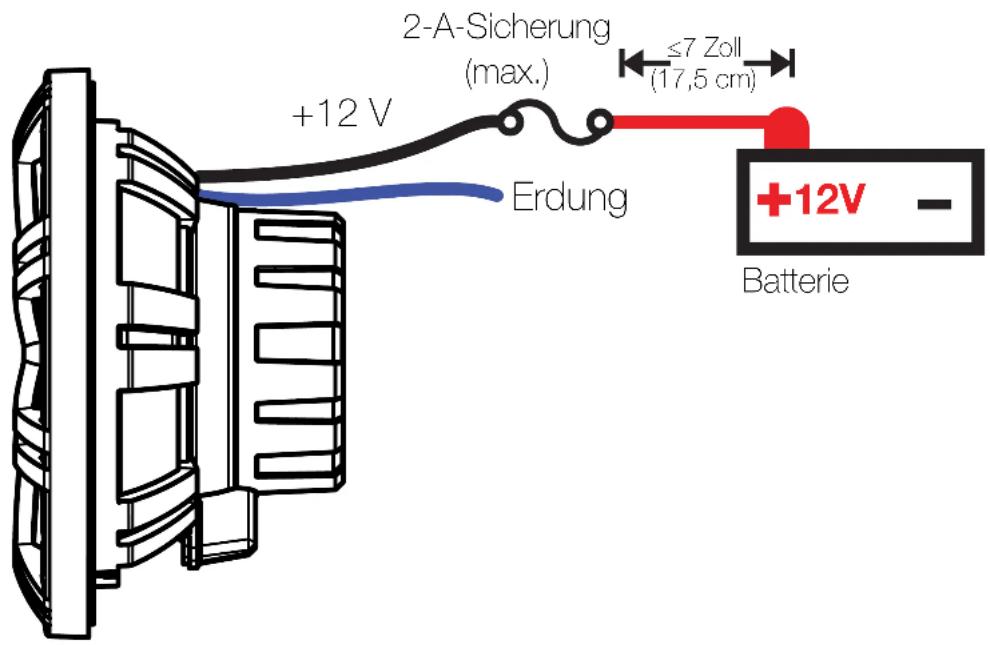

Konfiguration der LED-Verkabelung

Bei der Festverdrahtung der LED-Beleuchtung ist die schwarze Leitung +12 V und die blaue Leitung ist die Erdung.

1. Verbinden Sie das schwarze LED-Kabel mit dem Pluspol der Batterie. Platzieren Sie eine 2-Ampere-Sicherung (nicht im Lieferumfang enthalten) nicht weiter als 7 Zoll vom Batteriepol entfernt. Installieren Sie einen Schalter (nicht im Lieferumfang enthalten) am schwarzen LED-Kabel zwischen der Sicherung und dem Lautsprecher, damit die LEDs ausgeschaltet werden können. Ohne einen Schalter, um sie auszuschalten, sind sie immer eingeschaltet.

2. Verbinden Sie das blaue LED-Kabel mit dem Minuspol der Batterie.

2-A-Sicherung (max.) ≤7 Zoll (17,5 cm) +12 V Erdung +12V Batterie

Montage

Die KM-Lautsprecher von KICKER sind für Freiluftanwendungen konzipiert und benötigen daher kein geschlossenes Gehäuse, um optimale Leistungen zu erbringen. Es ist wichtig, den Sound, der von der Vorderseite des Lautsprechers kommt, von dem Sound zu isolieren, der von der Rückseite des Lautsprechers abgestrahlt wird. Der von den KM-Koaxiallautsprechern erzeugte Klang ist direktional. Finden Sie den besten Standort für stereophonen Klang. Fügen Sie dem System bei Bedarf weitere KM-Koaxiallautsprecher hinzu, um die Klangbühne zu verteilen und auszugleichen.

Nachdem Sie die besten Montageorte ermittelt haben, überprüfen Sie sorgfältig die Bereiche, in denen die Montagehardware platziert werden soll. Wenn noch kein Montageort vorhanden ist, schneiden Sie ein 5-1/8 Zoll großes Loch an der gewünschten Stelle ein. Verwenden Sie Abdeckband, um Beschädigungen der Lackierung um die zu schneidenden oder zu bohrenden Stellen zu vermeiden. Wenn Sie den Lautsprecher auf einer Oberfläche aus dünnem, weichem Material wie Aluminium montieren, verwenden Sie die mitgelieferten Schraubenmuttern aus Edelstahl, um Gewinde für die Befestigungsschrauben bereitzustellen. Wenn Sie für die Aussparungen der Lautsprecher Metall schneiden müssen, vermeiden Sie strukturelles Metall und Verstrebungen. Wenn die Verkleidung das Gewicht des Lautsprechers nicht tragen kann, kann ein optionaler Verstärkungsring befestigt oder aufgeklebt werden.

Stellen Sie sicher, dass die Befestigungsschrauben aus Edelstahl und die U-Typ-Schnellverschlüsse die Brennstoffzelle und die Verkabelung nicht durchstechen oder mechanische Teile auf der Unterseite der Montagefläche stören. Bohren Sie die Befestigungsschraubenlöcher mit einem Bohrdorn von 2,5 mm (7/64 Zoll) vor und montieren Sie die KM-Koaxiallautsprecher am Boot, indem Sie die mitgelieferten Grobgewindeschrauben aus Edelstahl an der Bootsstruktur befestigen. Verwenden Sie ggf. die beigefügten U-Typ-Schnellverschlüsse aus Edelstahl. Wenn die mitgelieferte Hardware nicht für Ihre Installation geeignet ist, müssen andere Mittel zur sicheren Befestigung der Lautsprecher am Boot verwendet werden.

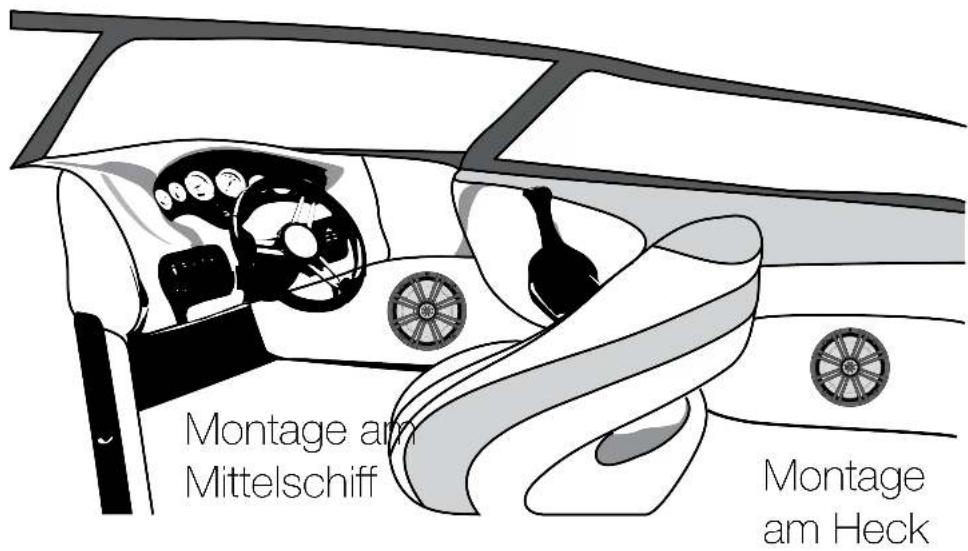

Befestigen Sie den Lautsprecher an der gewünschten Stelle. Mögliche Stellen für die Montage der KM-Koaxiallautsprecher

Montage am Mittelschiff Montage am Heck

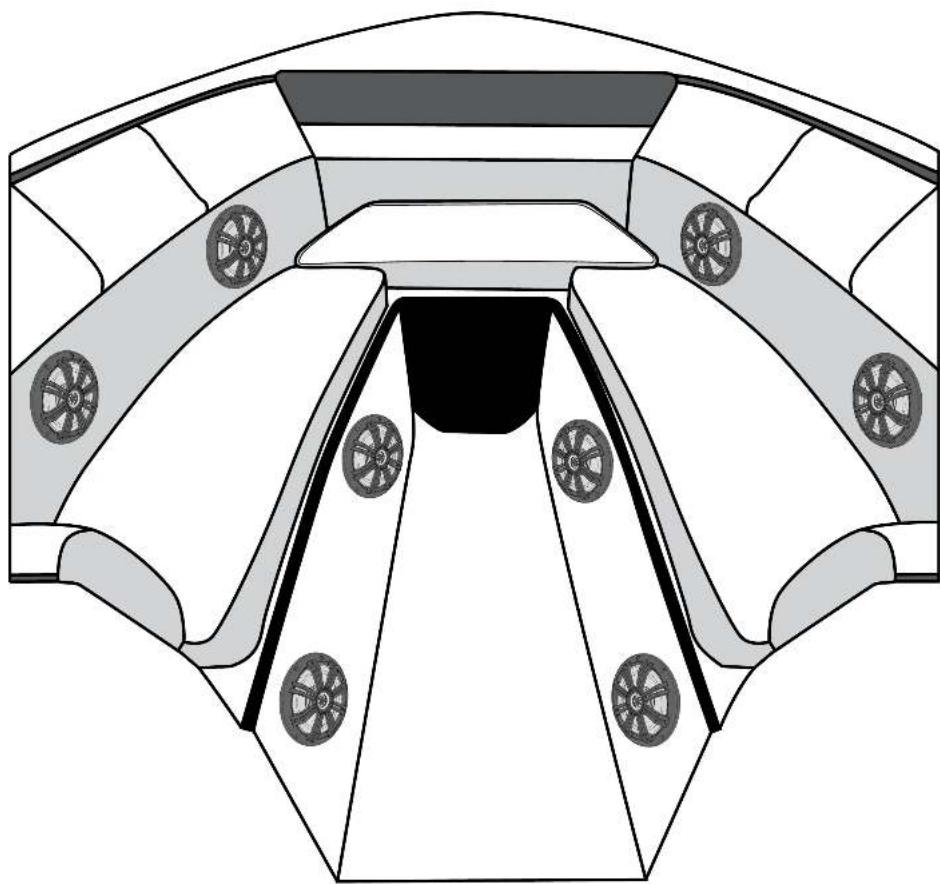

Montage am Bug

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieislungen in Ihrem Land zu erfahren.

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Boston ("Livin' Loud") zu stroben. Die Lautsorecher und Vorstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autoslereoerlebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugolassenen und passenden Lautstärkogogel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
