Tipo de producto	Detector de humo cableado
Marca	Alecto
Modelo	SA241
Alimentación principal	220-240 V CA, 50 Hz
Alimentación de respaldo	Batería 9 V CC (tipo 6LR61 o equivalente)
Autonomía de la batería de respaldo	Aproximadamente 1 año (sin red)
Consumo en espera	18 µA (máx.)
Consumo en alarma	45 mA (máx.)
Nivel sonoro de alarma	≥ 85 dB(A) a 3 metros
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	< 93 % HR
Número máx. de detectores interconectables	12
Distancia máx. entre detectores interconectados	150 metros
Tipo de detección	Humo (fotoeléctrico o ionización? No especificado)
Funciones principales	Detección de humo, alarma sonora, prueba manual, conectividad cableada
Mantenimiento y limpieza	Limpieza del sensor con aspiradora en lugares polvorientos
Seguridad	Alarma en caso de humo, batería de respaldo autónoma, botón de prueba, apagado automático tras desaparición del humo
Piezas de repuesto	Batería 9 V de repuesto (GoldPeak GP1604A, GP1604S, Raymax 6LR61, EVE CR9V/P)
Información general	Conforme a las normas vigentes, no pintar ni cubrir

Preguntas frecuentes - SA241 ALECTO

¿Dónde instalar el detector de humo SA241?

Instale el detector en el techo, al menos a 50 cm de las paredes y 61 cm de las esquinas. Privilegie las zonas cercanas a los dormitorios y coloque al menos un detector por piso. Evite la cocina, el baño, el garaje y las zonas con fuertes variaciones de temperatura.

¿Cómo probar el detector de humo?

Presione el botón de prueba durante al menos 2 segundos. El indicador rojo debe parpadear y la alarma sonar durante 2 a 3 segundos. Pruébelo cada semana.

¿Qué hacer si la alarma suena sin razón aparente?

Primero verifique si hay una fuente de humo. Si no, limpie el detector con una aspiradora. Si el problema persiste, mueva el detector a otro lugar. En caso de duda, evacue el lugar y llame a los servicios de emergencia.

¿Cómo reemplazar la batería de respaldo?

Desmonte el detector de la placa de montaje. Reemplace la batería 9V respetando la polaridad. Use solo las baterías recomendadas (GoldPeak GP1604A, GP1604S, Raymax 6LR61 o EVE CR9V/P). Cierre.

¿Se pueden interconectar varios detectores SA241?

Sí, puede conectar hasta 12 detectores del mismo tipo mediante un cable de conexión (hilo naranja de 1,5 o 2,5 mm²). En caso de alarma en un detector, todos los detectores conectados suenan.

¿Qué hacer si el detector emite un pitido cada minuto?

Esto significa que la batería de respaldo está baja. Reemplácela por una batería 9V nueva.

¿Cómo limpiar el detector de humo?

En lugares polvorientos, limpie el sensor con una aspiradora. No pinte el detector ni lo cubra.

¿Cuál es el alcance de la alarma?

El nivel sonoro es de al menos 85 dB(A) a 3 metros. Asegúrese de que la alarma sea audible en toda la casa.

¿Funciona el detector sin batería?

No, el detector requiere una batería 9V de respaldo incluso si está alimentado por la red. La batería garantiza el funcionamiento en caso de corte de corriente.

¿Cómo establecer un plan de evacuación?

Dibuje un plano de su casa con todas las salidas. Determine dos vías de escape por habitación. Familiarice a todos los ocupantes con el sonido de la alarma y practique regularmente la evacuación.

MANUAL DE USUARIO SA241 ALECTO

Detector de humano para uso en el hogar

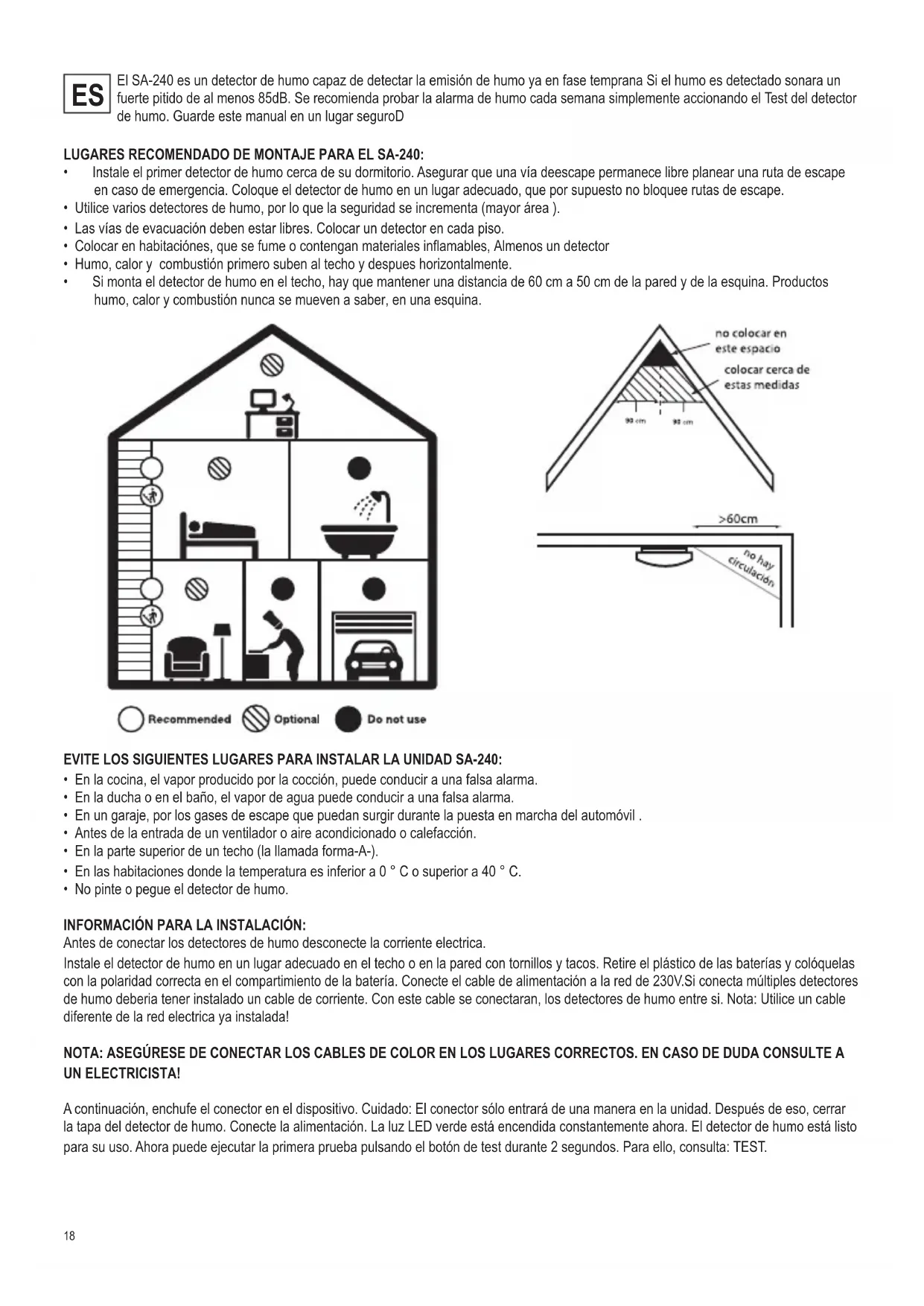

LUGARES RECOMENDADO DE MONTAJE PARA EL SA-240:

• Instale el primer detector de humano cercà de su dormitorio. Asegurar que una via deescape permanece libre planar una ruta de escape en caso de emergencia. Colque el detector de humano en un lugar adecuado, que por supuesto no bloquee rutas de escape.
• Utilice various detectives de humo, por lo que la seguridad se incrementa (mayor和地区).
  Las vias de evacuation deben estar libres. Colocar un detector en cada piso.
• Colocar en habitaciones, que se fume o contengan materiales inflamables, Almenos un detector
• Humo, calor y combustión primero suben al techo y despues horizontalmente.
  Si monta el detector de humo en el techo, hay que mantener una distancia de 60 cm a 50 cm de la pared y de la esquina. Productos homo, calor y combustion nunca se mueven a saber, en una esquina.

Recommended

Optional

Do not use

EVITE LOS SIGUIENTES LUGARES PARA INSTALAR LA UNIDAD SA-240:

• En la cucina, el vapor producido por la cocción, pueda conducir a una falsa alarma.
• En la ducha o en el bazo, el vapor de agua pueda conducir a una falsa alarma.
• En un garaje, por los gases de escape que能把 surgir durante la puesta en marcha del automóvil.
• Antes de la entrada de un ventilador o aire acondicionado o calefaction.
• En la parte superior de un techo (la llamada forma-A-).
• En las habitaciones donde la temperatura es inferior a 0^ C o superior a 40^ C.
• No pinte o pegue el detector de homo.

INFORMACION PARA LA INSTALACION:

Antes de conectar los detectives de homo desconecte la corriente electrica.

Instale el detector de homo en un lugar adecuado en el techo o en la pared con tornillos y tacos. Retire el plastico de las baterias y colquezas con la polaridad correcta en el compartmento de la bateria. Conecte el cable de alimentacion a la red de 230V.Si connecta multiples detectores de homo deben tener instalado un cable de corrente. Con este cable se conectaran, los detectores de homo entre si. Nota: Utilice un cable diferente de la red electrica ya instalada!

NOTA: ASEGÜRESE DE CONECTAR LOS CABLES DE COLOR EN LOS LUGARES CORRECTOS. EN CASO DE DUDA CONSULTA UN ELECTRICISTA!

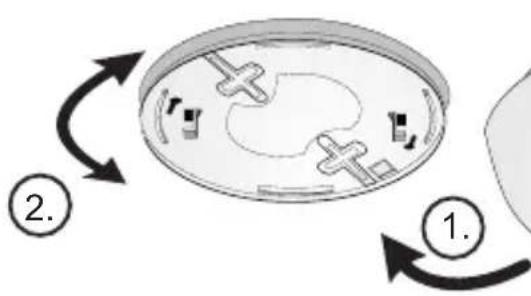

A continuación, enchufe el conector en el dispositivo. Cuidado: El conector sólo entraía de una lengua en la unidad. Después de ese, cerrar la tapa del detector de humano. Conecte la alimentación. La luz LED verde está encendida constantemente ahora. El detector de humano estálists para su uso. Ahora pueda executar la prima prueba pulsando el botón de test durante 2 segundos. Paraarlo, consulta: TEST.

Blanc - Conexión con el cable para la interconexión de detectives (NUNCA en un cable de tierra posiblemente ya existente)

Azul - Conexión con el neutro

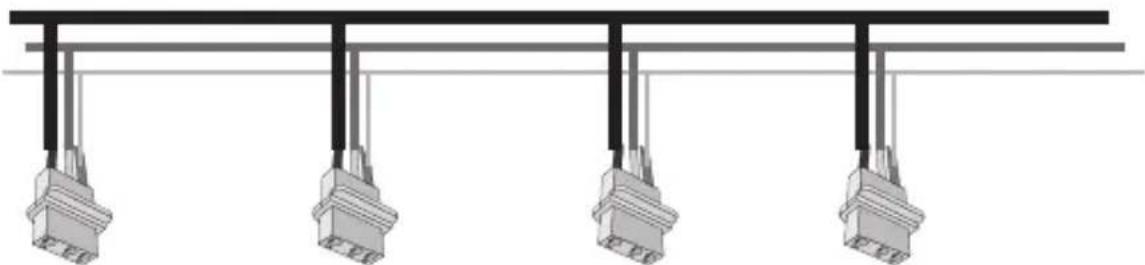

TESTACOPLAMIENTO /INTERCONEXION DE MAS DETECTORES DE HUMO.

Detectores de humano del mesmo tipo se pueda acoplar / connectarse en red mediante un cable de red interno (recién punto). Este cable debe estar protegido. Las senales de alarma van a través del cable de interconexión y la linea neutra. Asegürese de que los cables estan conectados de manera correcta. A través del cable de interconexión, se con una alarma del detector de humano se dispararan el resto de detectores connectados. Hasta 12 detectores de humano se pueda acoplar entre sí. Tomar prefermente cable de montaje de color rojo con un diametro de 1,5 o 2,5 mm2. Note: Todos los detectores de humano connectados en red deben estar connectados al mesmo grupo de red (interruptor), y no peuvent haberthers interruptores entre ellos.

Fase (marrón)
Cable interconexión
Neutro (azul)

USO, PRUEBAS Y MANTENIMIENTO:

Uso:

El detector de humano entra en configuracion tan pronto como tengamos colocada la pila de 9 voltios(6LF22).La unidad SA-240 ahora se suece montar en el techo. Sólo cuando pila baterias esta colocada, la unidad SA-240 se suece montar en la placac de cubierta.La lampara LED (bajo el boton de prueba) se enciende aproximamente cada 40 segundos. Una vez que el humano entree en contacto con el detector de humane la alarmse activa inmediatamente. Una vez que el humo o los gases desaparecen, la alarmse apagará automatically por si misma.

Test:

Al pulsar el botón de prueba en el SA-240, se pueda probar la alarma del dispositivo. Mantenga pulsado el botón de prueba durante un minimo de 2 segundos. Si el pitido suena 2-3 vezes, el detector de humano funciona correctamente. Compruebe el detector de humano preferentemente cadamana. Durante una alarma, el detector de humano suena con un volumen de al menos 85 dB (A). Nunca debe probar con velas, llamas, cigarrillos, etc. el detector de humane.

ATENCIón

Siusted no sabe la Cause por la cual la alarma de homo ha sido activada, asuma que se debe a un incendio y evacuar la casa inmediamente.
- No instale detectores de humano en zonas al alcance de los niños.
- El detector de humano no funciona si está cubierto, o suejo por el polvo o la grasa.

Mantenimiento:

El dispositivo en realizad esta libre de mantenimiento. Sólo en las zonas donde el polvo es muy elevado, deben aspirar regularmente el sensor ciuidadosamente con una aspiradora.

CREACION Y PLANES DE ESCAPE:

Haga un plan de evacuation y dibujelo en todas las puertas y ventanas. Seleccione la ruta deescape inmediamente. Si usted vivo en un piso alto, escalera de rescate o cuerdas peuvent ser importantes.
Hacer que todos los que viven en su hogar reacionen con la alarma, y salgan inmediamente de la casa Repita thesee ejercicios tan a dato como sea posible, de modo que se produca una rutina.
- Deje su casa inmediamente cuando la alarma suena, siguiendo su ruta de escape. Cada segudo榜首. Si usted no pueda sentir directamente el homo o el calor, preocupese de que todas las personas estén a salvo. Antes deAbrir una puerta durante la evacuacion, solo se debe sentir si la puerta está caliente. Si la puerta está caliente, no abra la puerta (porque detras de élla podria estar el fuego, Incluso si no ve el homo salir bajo de la puerta),breakingla puerta cerrada y elegiruna ruta de escapedifferente.
Si la puerta está fria, mantener el hombre en su contra y abra la puerta un poco, comprobar si el homo o el calor estan en la habitacion y si es asi cerrarla inmediamente.
Si hay una grancantidad de humo en el aire que respiramos, permanecer circa del suejo con un trapo humedo en la cara
- Una vez que salga, llama a la mayor brevedad possible a los servicios de emergencia Tlf. 112

CAMBIO DE LAS PILAS:

El detector de homo utilize baterias de 9V. Utilice solo las pilas de primera calidad (GoldPeak GP1604A, GoldPeak GP1604S, Raymax 6LR61, EVE CR9V/P). En conditiones normales, las pilas deben durar al menos un ano. Cuando las baterias necessitiesan ser reemplazadas cada 45 segundos, el detector de homo produce un sonido 'chirido' para avisarle. Este ruido tiene una duracion minima de 30 días. Sin baterias, no es possible montar la placac de cubierta para el detector de homo. Al sustituir las pilas en la forma correcta, el detector de homo se peut montar fácilmente en la placac superior. Asegurese de la correcta la polaridad de las baterias al sustituiirlas. Cada vez que usted necesse reemplazar las baterias, el SA-240 debeponser a prueba en la forma descita anteriamente. Si el SA-240 no funciona,pongase en contacto con su distribuidor.

MEDIO AMBIENTE:

No tire las pilas agotadas en la basura domestica, depositelas en los lugares adequados para su reciclaje. Además, el SA-240 debe reciclarse en los lugares previstos para los productos electronicos / electricos.

INFORMATIONTECNICA:

Funcionamento 0^ a 40^

Potencia .220-240V AC 50Hz Y 9V DC bateria de reserve

Si la corriente de 230V no está connectada, la bateria de 9

voltios puedeeworkarminimo1ano

Consumo de energia en situacion de inactividad 18 A max.

Consumo de energia durante una alarma 45mA max.

Volumen de la alarma. 85dBa una distancia de 3 metros

Humedad. < 93%

Dispositivos 12 dispositivos hasta una distancia maxima de 150 metros

Sólo los detectives de humo del mesmo tipo se pueda acoplar / vincular.

DECLARATION OF PERFORMANCE:

PROBLEMA SOLUCIÖN
No hayalarma en el ensayo Nota: Mantenga pulsado el botón de prueba al menos 5 segundodurante la prueba.	1. Retire el dispositivo de la plac de montaje y compruebe la batería (si aun está llena, pero también si la batería está correctamente asentada en el compartmento de la batería).
	2. Limpie el detector de homo.
La unidad emite un pitido cada minuto Por favor, reemplace la batería de 9V
RegULARmente da una alarma@msteadas se cocina o en la ducha.	1. Limpie la unidad con cuidado
	2. Coloque la unidad en un lugar diferente
Main function Smoke
Method of mounting Ceiling
Main power source	230V AC / Backup battery, 9V block, inc.
Autonomy At least: 5 years
Interconnectible Wired
Suitable for installation in a mobile home No
Individual alarm indicator Yes
Temporary deactivation facility No
Temporary muting facility Yes
