Producttype	Bedrade rookmelder
Merk	Alecto
Model	SA241
Hoofdvoeding	220-240 V AC, 50 Hz
Noodvoeding	9 V DC batterij (type 6LR61 of equivalent)
Levensduur noodbatterij	Ongeveer 1 jaar (zonder netstroom)
Stroomverbruik in stand-by	18 µA (max)
Stroomverbruik bij alarm	45 mA (max)
Geluidsniveau alarm	≥ 85 dB(A) op 3 meter
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	< 93 % RV
Max. aantal interconnecteerbare detectoren	12
Max. afstand tussen interconnecteerde detectoren	150 meter
Detectietype	Rook (fotodectrisch of ionisatie? Niet gespecificeerd)
Belangrijkste functies	Rookdetectie, geluidsalarm, handmatige test, bedrade connectiviteit
Onderhoud en reiniging	Reiniging van de sensor met een stofzuiger in stoffige omgevingen
Veiligheid	Alarm bij rook, autonome noodbatterij, testknop, automatische uitschakeling nadat de rook verdwenen is
Reserveonderdelen	Reserve 9 V batterij (GoldPeak GP1604A, GP1604S, Raymax 6LR61, EVE CR9V/P)
Algemene informatie	Voldoet aan de geldende normen, niet verven of bedekken

Veelgestelde vragen - SA241 ALECTO

Waar installeer ik de rookmelder SA241?

Installeer de melder aan het plafond, minimaal 50 cm van muren en 61 cm van hoeken. Kies bij voorkeur gebieden dicht bij slaapkamers en plaats minstens één melder per verdieping. Vermijd de keuken, badkamer, garage en gebieden met grote temperatuurschommelingen.

Hoe test ik de rookmelder?

Druk minstens 2 seconden op de testknop. Het rode lampje moet knipperen en het alarm moet 2 tot 3 seconden klinken. Test wekelijks.

Wat te doen als het alarm zonder duidelijke reden afgaat?

Controleer eerst of er een rookbron is. Zo niet, reinig de melder met een stofzuiger. Als het probleem aanhoudt, verplaats de melder naar een andere plek. Bij twijfel evacueer het pand en bel de hulpdiensten.

Hoe vervang ik de noodbatterij?

Demonteer de melder van de montageplaat. Vervang de 9V-batterij met inachtneming van de polariteit. Gebruik alleen de aanbevolen batterijen (GoldPeak GP1604A, GP1604S, Raymax 6LR61 of EVE CR9V/P). Sluit af.

Kunnen meerdere SA241-melders worden geïnterconnecteerd?

Ja, u kunt maximaal 12 melders van hetzelfde type aansluiten via een verbindingskabel (oranje draad van 1,5 of 2,5 mm²). Bij alarm van één melder gaan alle aangesloten melders af.

Wat te doen als de melder elke minuut een pieptoon geeft?

Dat betekent dat de noodbatterij bijna leeg is. Vervang deze door een nieuwe 9V-batterij.

Hoe reinig ik de rookmelder?

In stoffige omgevingen reinigt u de sensor met een stofzuiger. Verf de melder niet en bedek deze niet.

Wat is het bereik van het alarm?

Het geluidsniveau is minimaal 85 dB(A) op 3 meter. Zorg ervoor dat het alarm in het hele huis hoorbaar is.

Werkt de melder zonder batterij?

Nee, de melder heeft een 9V-noodbatterij nodig, zelfs als hij op netstroom werkt. De batterij zorgt voor werking bij stroomuitval.

Hoe stel ik een evacuatieplan op?

Teken een plattegrond van uw huis met alle uitgangen. Bepaal twee vluchtroutes per kamer. Laat alle bewoners vertrouwd raken met het geluid van het alarm en oefen regelmatig de evacuatie.

GEBRUIKSAANWIJZING SA241 ALECTO

GEBRUIKSAANWIJZING - NL

MODE ÉMPLOI - FR

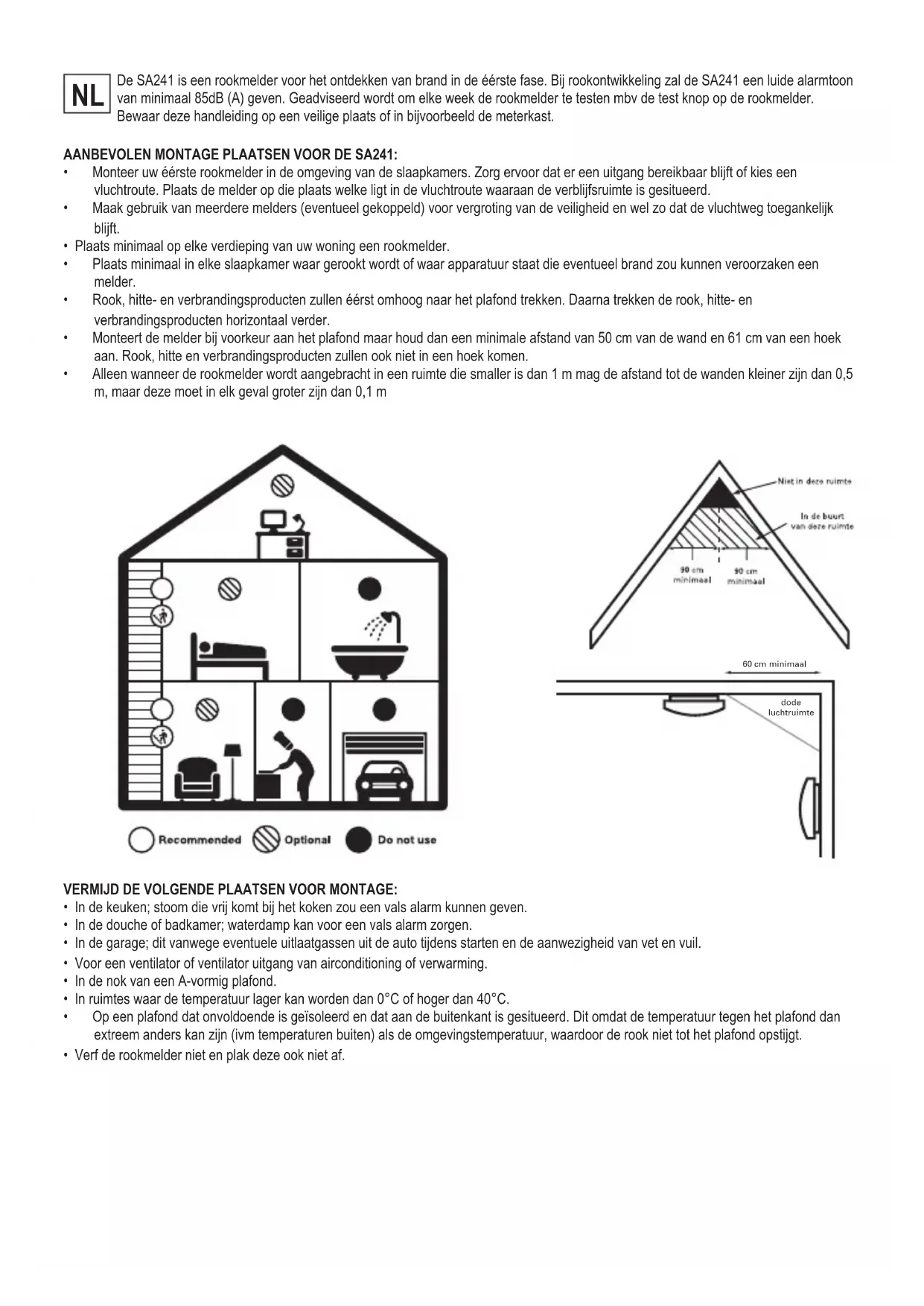

Rookmelder voor gebruik in huiselijke omgeving

De SA241 is een rookmelder voor het ontdekken van brand in de eerste fase. Bij rookontwikkeling za de SA241 een luide alarmtoon van minimaal 85dB (A) gezven. Geadviseerd wordt om elke week de rookmelder te testen mbv de test knop op de rookmelder. Bewaar deze handleiding op een veilige plaat of in bijvoorbeeld de meterkast.

AANBEVOLEN MONTAGE PLAATSEN VOOR DE SA241:

Monteer uw eerste rookmelder in de omgeving van de slaapkamers. Zorg ervoor dat er een uitgang bereikbaar blijft of kies en vluchtroute. Plaats de melder op die plaats welke ligt in de vluchtroute waaraan de verblijfsruimte is gesitueerd.
Maak gebruik van meerdere melders (eventueel gekoppeld) voor vergroting van de veiligheid en wel zo dat de vluchtweg toegankelijk blijft.
- Plaats minimaal op elke verdieping van uw woning een rookmelder.
- Plaats minimaal in elke slaapkamer waar geroekt worden of waar apparatuur staat die eventueel brand zou+kennen voroorzaken een melder.
Rook, hite- en verbrandingsproducten zullen eerst omhoog hier het plafond trekken. Daarna trekken de rook, hite- en verbrandingsproducten horizontaal verder.

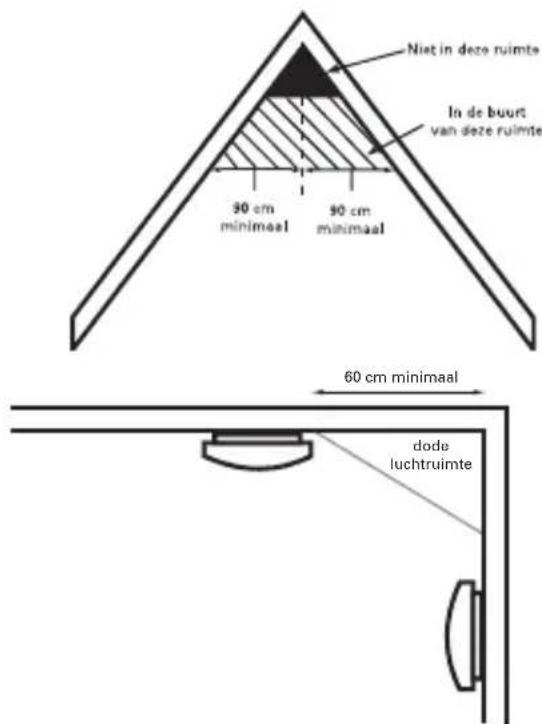

Monteert de melder bij voorkeur aan het plafond maar houd dan een minimale afstand van 50 cm van de wand en 61 cm van een hoek aan. Rook, dit en verbrandingsproducten zullen ook Niet in een hoek komen.
Alleen wanner de rookmelder wordt aangebracht in een ruimte die smaller is dan 1 m mag de afstand tot de wanden kleiner zichn dan O,5 m, maar deze moet in elk geval groter zichn dan O,1 m

Recommended

Optional

Do not use

VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

• In de keulen; stoom die vrij komt bij het koken zou een vals alarm kunnen geben.
• In de douche of badkamer; waterdamp kan voor een vals alarm zorgen.
• In de garage; dit vanwege eventuele uitaatgassen uit de auto tijdens starten en de aanwezigheid van vet en vuil.
• Voor een ventilator of ventilator uitgang van airconditioning of verwarming.
  In de nok van een A-vormig plafond.
• In ruimtes waar de temperatuur lager kan worden dan 0°C of hoger dan 40°C .
  Op een plafond dat onvoldoende is geisoleerd en dat aan de buitenkant is gesitueerd. Dit odomat de temperatuur gegen het plafond dan extreem anders kan zich (ivm temperaturen buiten) als de omgevingsttemperatuur, waardoor de rook Niet tot het plafond opstigt.
• Verf de rookmelder Niet en plag deze ook Niet af.

INSTALLATIE INFORMATIE:

Voor uw veiligheid, sluit voor montage eerst de 230V netspanning af. Als de complete montage klaar is mag de 230V netspanning weeorden aangesloten.

Plaats de plafondplaat op een geschikte plaats met behulp van pluggen en schroeven aan het plafond of wand. Verwijder de plastic folie van de batterij die al in het batterijvak is geplaatst, en plaats de batterij met de juiste polariteit terug in het batterijvak. Sluit de 230V connector kabels aan op het 230V-net, en sluit eventueel de interconnect-kabel aan op de koppel-draad (zelfaanleggen) (niet aansluten op de aardekabel groen/geel) maar de rest van de melders.

LET OP. FASE(bruin) en NUL(blauw) nicht omdraaien. De rookmelder za dan nicht goed functioneren.

Stek daarna de connector in de SA241. Let op: Deze connector past maar op 1 manier. Draai daarna de melder met de test toets waar u toe op de plafondplaat. Schakel de netspanning weein. De groene led Licht nu constant op. De melder is nu gereed voor gebruik. Eventueel kunt de eerste test uitvoeren door 2 seconden op de test toets te drukken. zie ook kopje "Testen".

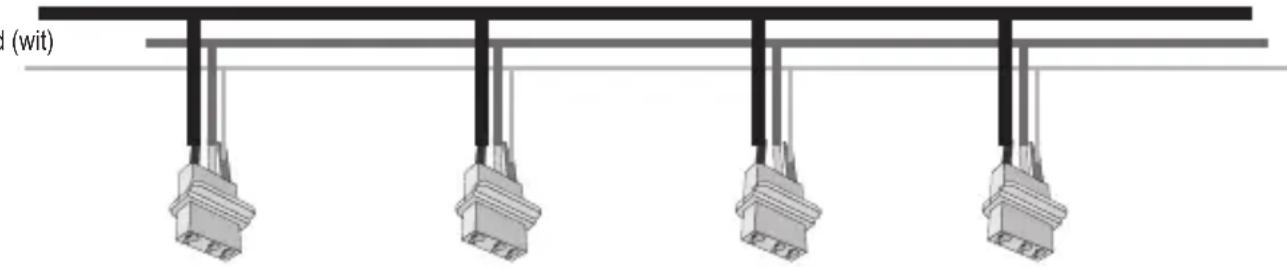

KOPPELEN VAN ROOKMELDERS MIDDELS INTERCONNECT-KABEL.

Rookmelders van hetzelfde type konnen met de interconnect-kabel worden gekoppeld.

Gebruik voor het koppelen Niet de randaarde draad van uw huisinstallatie maar leg een extra kabel hiervoor aan. Neem bij voorkeur een oranje (geharmoniseerd) montagedraad met een diameter van 1,5 of 2,5 mm2 (H05V-U / H07V-U). Hanteer voor de interconnect-kabeldezelfde veilighheidseisen als de huisinstallatie. De interconnect-kabel is spanningsvoerend. De communicatie voor de koppeling verloopt over de nul en interconnect draad. Mocht om een of andere reden de nul en fase draad zich verwisseld, dan zullen de aangesloten rookmelders alarm blijven geben. Zorg dus dat de kabels op de juiste wijze worden aangesloten.

Door de interconnect-kabel te koppelen zal bij een alarm alle gekoppelde rookmelders alarm geben. U kurz maximaal 12 rookmelders koppelen. Tussen de groepenkast en de rookmelders mag geen schakelaar, scheider of (wand) contactdoos zijn geplaatst. Alle gekoppelde rookmelders dienen op bezelfde eindhoven te zich aangesloten.

Om te worden 'gewaarschuwd' bij een eventuele uitval van de desbetreffende eindhoven, verdient het de voorkeur om rookmelders aan te sluiten op een eindgroep waarop (een deel van) de verlichting van de woning is aangesloten.

Voor de juiste installmentie, zie uw nationale normering mbt aansluiten van apparatuur aan het lichtnet. (NEN 2555)

Fase (bruin)
Koppel draac
Nul (blauw)

GEBRUK, TESTEN EN ONDERHOUD:

Gebruik:

De rookmelder is in werkung als de 230V netspanning is aangesloten, de 9 volt backup batterij (G6F22) is geplaatst en de SA241 is gemonteerd gegen het plafond. Alleen als de backup batterij is geplaatst za de unit op de plafondplaat geplaatst konnen worden. Als de melder werkzaam is Licht de groene LED continue op (230V aanwezig) en rode LEDlicht elke 40 sec. even op (backup batterij is goed). Op het moment dat de melder in de rook of walm komt za het alarm afgaan door een alarmtoon en de rode led knippert snel. Als de rook of walm verdwijnt, stopt het alarm automatisch.

Testen:

Door te drukken op de test toets op de SA241 kan het alarm getest worden. Houdt de test toets minimaal 2 seconden ingedrukt. De werkking is correct als de rode led knippert en 2 à 3 Seconden alarm signaaltonen hoorbaar zijn. Om de interconnect-kabel te testen, houdt de test toets ingedrukt totdat de ander melders ook signal tonen geven. Controller de melder bij voorkeur iedere week. In alarm status genereert de rookmelder minimaal 85dB(A) geluidsdruk. Test de rookmelder Niet met kaarsen, open vuur, sigaretten en dergelijkke.

ATTENTIE:

• Als er vragen zijn over de oorzaak van een ALARM, ga ervan uit dat het alarm worden –veroorzaakt door een brand en evacueer onmiddelijk de woning.
• De rookmelder buiten bereik van kinderen houden.
• Bescherm tijdens (ver)bouwactiviteiten de rookmelder gegen stof. Bij afterschering verliest de rookmelder zich functionaliteit.

Onderhoud:

De SA241 is feitelijk onderhoudsvrij. Alleen bij een erg stoffige ruimte dient de sensor kamer van de SA241 met een stofzuiger stofvrij worden gemaatk.

CREEREN EN PLANNEN VAN EEN VLUCHROUTE:

Maak een plattegrond en geef waarop alle deuren en ramen aan, geef meteen een vluchtroute aan. Op hoger gelegen verdiepingen kunnen bij ramen een touw of vluchtladder noodzakelijk zijn.
Maak iedereen die in het huis woont vertrouwd met het geluid van het alarm en oefen het verlaten van het huis bij het horen van het alarm. Herhaal de oefening regelmatig.
Verlaat het huis bij alarm meteen volgens uw vluchtplan. Ledere seconde telt; reageer dus snel. Als u Niet direct rook of hitte voelt en de melder gaat toch af, zorg dan dat alle personen in het huis op een veilige plek zichin, Voordat u gaat controleren.
Open gen enkele binnendeur tijdens uw vlucht, zonder eerst te voelen aan het deur oppervlak of de deur warm aanvoelt; open die deur dan nicht. Ook als er rook uit de kieren komt de deur Niet openen. Kies dan een andere vluuchtoute.
Als de binnendeur koud is, zet dan uw schouder ertegenaan, doe de deeur een klein stukje open en controllerer of er ditte en rook in deruimte aanwezig is. Wees voorbereid om de deur wee dicht te slaan in dat geval.
- Als er veel rook in de lucht zit, blij dan laag bij de grond en adem ondiep door een liefst vochtige doek.
- Als u buiten bent bel dan zo spoedig möglichk de brandweer. (1-1-2)

VERVANGEN VAN DE BATTERIJ:

De melder worden gevoed door middel van een 9Volt bloc batterij. Gebruik alleen de volgende aanbevolen batterijen: GoldPeak GP1604A, GoldPeak GP1604S, Raymax 6LR61 of EVE CR9V/P. Onder normale omstandigheden za de batterij minimaal eenaar meegaan. Op het moment dat de batterij aan verranging toe is, za de melder om de 60 seconden een "beep" geluid produceren. Dit geluid za minimaal 30 dagen aanhonden. Sluit de 230V netspanning eerst af voordat u de batterij gaat verrangen. Zonder batterij is het Niet möglichk om de melder op op de plafondplaat te plaaten. Bij het op de juiste wijze plaaten van de batterij, kan de melder eenvoudig op de plafondplaat worden gedraaid. Let bij het plaaten van de (nieuwe) batterij op de polariteit van de batterij. Ledere keer als de batterij is verrangen dient de SA241 te worden getest met de test procedure. Als de SA241 weigert neem dan contact op met de leverancier of verrang de SA241.

MILIEU:

Uitgewerkte batterijen nicht weglooien maar inleveren bij uwplaatselijk depot voor Klein Chemisch Afval (KCA).

Op het einde van de levenscylus van het product mag u dit product Niet bij het normale huishoudelijk afval gooien, maar要去 het waar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

Bedrijfstemperatuur 0°C tot 40°C

Voeding. 220-240V AC 50Hz en 9V DC Batterij backup

Batterij backupijd Als de 230V Niet is aangesloten za de 9V batterij minimaal 1aar meegaan.

Stroomverbruik in stanby situatie 18μA max.

Stroomverbruikijdens alarm. 45mA max.

Geluidsniveau tijdens alarm 85dB op 3meter

Luchtvochtigheid. < 93%

Koppelings aantal 12 rookmelders tot maximale afstand van 150meter

Deze rookmelder kan alleen gekoppeld worden met een rookmelder van hetzelfde type.

DECLARATION OF PERFORMANCE:

PROBLEEM OPLOSSING
Geen geluid tijdens test procedure Note: Houdt de test knop minimaal 5 seconden ingedrukt tijdens de test.	1. Verwijder de melder van de muurplaat en controllerer of the batterij correct is aangesloten en goed gegen de batterij contacten zit.
	2. Reinig de rookmelder.
De rookmelder piept om de minuut Vervang de 9V batterij
De rookmelder geeft regelmatifig onverwacht een alarm, tijdens het koken alarm of tijdens het douchen.	1. Reinig het rookalarm.
	2. Verplaats de rookmelder maar een andere locatie
