DAC050ME1WDB - Aire acondicionado DANBY - Manual de uso y guía de instrucciones gratis

Marca	Danby
Modelo	DAC050ME1WDB
Categoría	Climatización
Tipo de producto	Aire acondicionado de ventana
Compatibilidad con ventana	Ventana de guillotina doble, ancho 23-34 pulgadas (58,4-86,4 cm), espacio vertical mínimo 14,5 pulgadas (36,8 cm)
Alimentación eléctrica	115 V ~ 60 Hz, 0-8 A, fusible de retardo 10 A, circuito de salida única
Cable de alimentación	3 clavijas con conexión a tierra
Refrigerante	Inflamable (tipo no especificado)

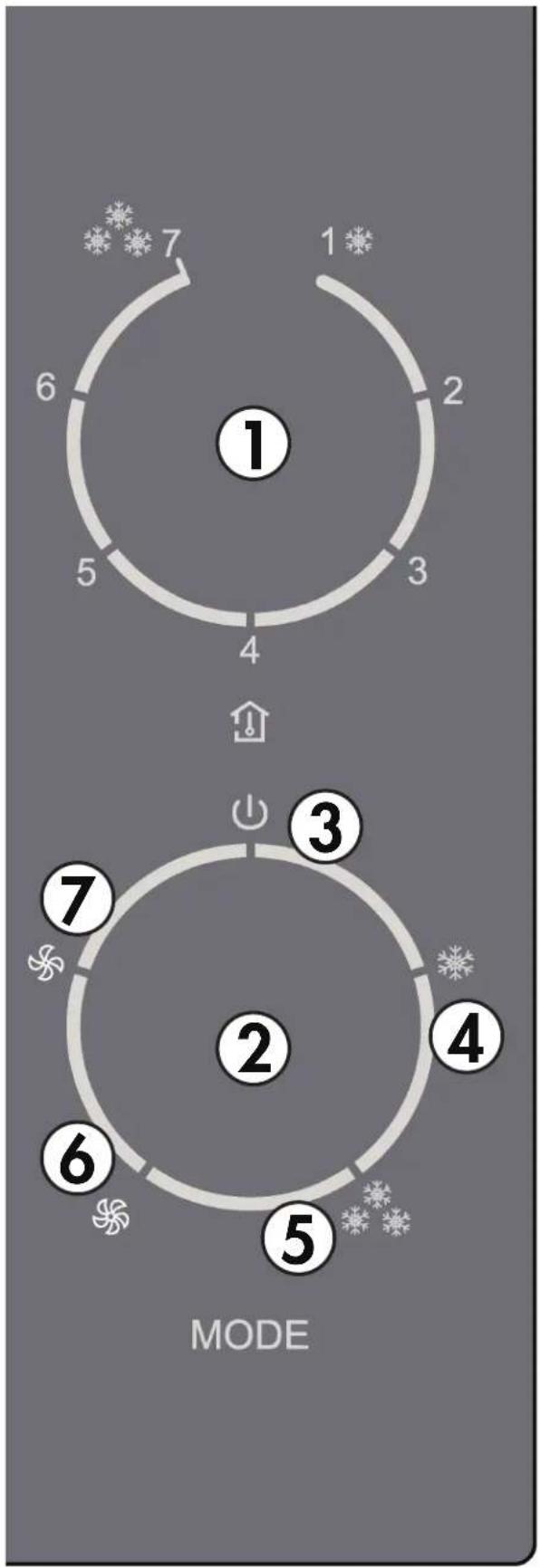

Modos de funcionamiento	Enfriamiento bajo, enfriamiento alto, ventilador alto, ventilador bajo, apagado
Termostato	Perilla ajustable (números inferiores = más caliente, superiores = más frío)
Filtro de aire	Lavable, limpieza cada 2 semanas

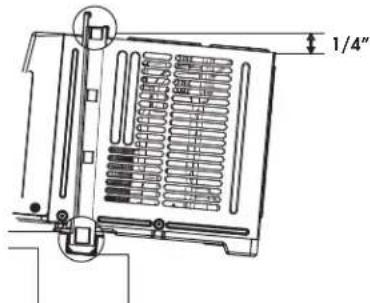

Instalación	Inclinación de 1/4 pulgada (6,4 mm) hacia el exterior para drenaje del agua
Garantía de piezas funcionales	24 meses (primeros 24 meses)
Garantía de piezas de plástico	30 días
Accesorios incluidos	Riel superior, paneles de relleno, cerradura de guillotina, 2 marcos de bloqueo, 4 tornillos de 3/8 pulgada, 3 tornillos de 1/2 pulgada, 4 tornillos de 3/4 pulgada, junta del marco de la ventana, junta de espuma para la parte superior de la ventana
Mantenimiento exterior	Paño suave, agua tibia con jabón (sin productos químicos)
Seguridad	No usar alargador, conexión a tierra obligatoria, sin fuente de ignición cerca
Temperatura exterior mínima para enfriamiento	18,3 °C (65 °F) – riesgo de escarcha por debajo
Condensación	Drenaje normal por la parte trasera; puede gotear en clima muy caluroso/húmedo
Reparabilidad	Piezas de repuesto conformes a las especificaciones; reparación por personal autorizado

Preguntas frecuentes - DAC050ME1WDB DANBY

¿Puedo dejar mi aire acondicionado en su lugar durante el invierno?

No se recomienda dejar el aire acondicionado en la ventana durante el invierno. Retírelo y guárdelo en el interior en un lugar seco.

¿Cuál es la potencia y la corriente estándar del aparato?

La información sobre la potencia (vatios) y la corriente (amperios) se encuentra en la placa de características en la parte posterior del aparato. Generalmente, el aparato funciona a 115 V, 0-8 A con un fusible de retardo de 10 A.

¿Puedo usar un alargador?

No, el uso de un alargador está prohibido por razones de seguridad. Enchufe el aparato directamente a un tomacorriente de pared con conexión a tierra.

¿Es normal que haya poliestireno dentro de la unidad?

Sí, la espuma de poliestireno dentro de la unidad sirve como aislamiento. No la retire. Quite solo los embalajes sueltos.

¿Por qué escucho agua dentro de la unidad?

El agua se recolecta durante el proceso de aire acondicionado. Esta agua fluye fuera de la unidad hacia el exterior. Por eso el aparato debe instalarse con una ligera inclinación hacia abajo.

¿Cuánto cuesta el funcionamiento de la unidad?

Consulte la guía energética proporcionada con el aparato para una estimación del consumo y el costo.

¿Qué hacer en caso de olores provenientes del aparato?

Los olores a menudo son causados por moho. Asegúrese de que el filtro esté limpio, haga funcionar la unidad en modo ventilador para eliminar la humedad y verifique que la parte trasera esté inclinada hacia abajo. Si el olor persiste, use una tableta alguicida colocándola en las ranuras laterales (no a través de la rejilla frontal).

¿Qué hacer si el aparato no funciona?

Verifique que el enchufe esté completamente insertado en el tomacorriente y que el fusible o el disyuntor no se haya disparado. Si el problema persiste, comuníquese con el servicio postventa.

¿Por qué el enfriamiento es insuficiente?

Causas posibles: filtro de aire sucio, flujo de aire bloqueado o capacidad del aparato demasiado pequeña para la habitación. Limpie el filtro y asegúrese de que nada obstruya las entradas/salidas de aire.

¿Por qué hay agua goteando en el interior?

El aparato probablemente no está inclinado correctamente hacia el exterior. Asegúrese de que la parte trasera esté ligeramente más baja que la delantera (inclinación de 1/4 pulgada) para que el agua fluya hacia el exterior.

MANUAL DE USUARIO DAC050ME1WDB DANBY

Manual del propietario......29 - 42

MODEL * MODÈLE * MODELO

DAC050ME1WDB

Bienvenido a la familia Danby.

Estamos orgullosos de nuestros productos de calidad y creemos en un servicio confi able. Le sugerimos que lea este manual del propietario antes de enchufar su nuevo electrodoméstico, ya que contiene información importante de funcionamiento, información de seguridad, solución de problemas y consejos de mantenimiento para garantizar la confi abilidad y longevidad de su electrodoméstico.

Tiene derecho a la cobertura de la garantía como se describe en el manual del propietario que se proporciona con su nuevo electrodoméstico.

1. Escriba la información de su aparato a continuación. Debe conservar el comprobante de compra original para validar y recibir los servicios de garantía.
2. Registre su producto en línea y reciba una EXTENSIÓN DE GARANTÍA GRATUITA DE 2 MESES después de completar una encuesta sobre el producto, en www.danby.com/support/product-registration/

Número de modelo:

Número de serie:

Fecha de compra:

Necesitas ayuda?

1. Lea el manual del propietario para obtener ayuda con la instalación, resolución de problemas y asistencia de mantenimiento.
2. Visite www.Danby.com para acceder a herramientas de autoservicio, preguntas frecuentes y mucho más buscando su número de modelo en la barra de búsqueda.
3. Para obtener el servicio al cliente más rápido, complete el formulario web en www.danby.com/support. Su envío irá directamente a un experto en su dispositivo en particular. Nuestros tiempos de respuesta promedio son entre 20 minutos y 2 horas, durante el horario comercial EST.
4. Llame al 1-800-263-2629; tenga en cuenta que durante las horas pico, los tiempos de espera pueden exceder una hora.

REQUERIMIENTOS DE SEGURIDAD

PELIGRO: Riesgo de incendio o explosión.

Refrigerante infl amable utilizado. 'No dañe el circuito de refrigerante.

• Asegúrese de que el servicio sea realizado por personal de servicio autorizado de fábrica, para minimizar los daños del producto o los problemas de seguridad.
• Consulte el manual de reparación o la guía del propietario antes de intentar reparar este producto. Deben seguirse todas las precauciones de seguridad.
• Deséchese adecuadamente de acuerdo con las regulaciones federales o locales.
• Siga cuidadosamente las instrucciones de manejo.
• Mantenga las aberturas de ventilación, en el aparato, sin obstrucciones.
• No utilicé dispositivos mecánicos u otros medios para acelerar el proceso de descongelación.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• No almacene ni instale el aparato cerca de fuentes de ignición que funcionen continuamente, como llamas o una estufa de gas.
• No operar cerca del agua o en una habitación húmeda.
• No perforar o quemar.
• Tenga en cuenta que los refrigerantes no pueden contener un olor.
• El aparato debe almacenarse para evitar daños mecánicos.

Todo el cableado debe cumplir con los códigos locales y nacionales y debe ser instalado por un electricista califi cado. Verifi que la fuente de alimentación disponible y resuelva cualquier problema de cableado antes de instalar y operar este dispositivo.

La placa de características ubicada en el lado derecho del aparato, justo encima del cable de alimentación, contiene datos eléctricos y otros datos técnicos.

Este dispositivo no está destinado a ser utilizado por personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales pueden ser diferentes o reducidas, o que carecen de experiencia o conocimiento, a menos que dichas personas sean supervisadas o entrenadas para operar el dispositivo por una persona responsable de su la seguridad.

INSTRUCCIONES DE CONEXION A TIERRA

Este aparato debe estar conectado a tierra. La puesta a tierra reduce el riesgo de descarga eléctrica proporcionando un cable de escape para la corriente eléctrica.

Este aparato tiene un cable que tiene un cable de conexión a tierra con un enchufe de 3 clavijas. El cable de alimentación debe estar enchufado en un tomacorriente que esté debidamente conectado a tierra. Si el tomacorriente es un enchufe de pared de 2 terminales, debe ser reemplazado por un tomacorriente de pared de 3 clavijas debidamente conectado a tierra. La placa de características en serie indica el voltaje y la frecuencia que el aparato está diseñado para.

ADVERTENCIA - El uso incorrecto del enchufe de conexión a tierra puede resultar en un riesgo de descarga eléctrica. Consulte a un electricista califi cado o agente de servicio si las instrucciones de conexión a tierra no se entienden completamente o si existe duda sobre si el aparato está debidamente conectado a tierra.

No conecte el aparato a los cables de extensión ni con otro aparato en la misma toma de corriente.

No empalme el cable de alimentación. No corte ni extraiga en ningún caso la tercera clavija de tierra del cable de alimentación. No utilice cables de extensión ni adaptadores sin conexión a tierra (dos clavijas).

Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio o persona califi cada similar para evitar riesgos.

PRECAUCIÓN: RIESGO DE INCENDIO

Refrigerante infl amable utilizado. Al mantener o desechar el acondicionador de aire, no se debe permitir que el refrigerante se ventile al aire libre.

¡GUARDE ESTAS INSTRUCCIONES!

Importantes Instrucciones de Seguridad LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

Cualquier persona involucrada en trabajar en el circuito de refrigerante debe tener un certifi cado válido y vigente de una autoridad de evaluación acreditada de la industria que autorice su competencia para manejar refrigerantes de manera segura de acuerdo con una especificación de evaluación reconocida por la industria.

La reparación solo se realizará según lo recomendado por el fabricante. El mantenimiento y las reparaciones que requieran la asistencia de otro personal califi cado deben realizarse bajo la supervisión de la persona competente en el uso de refrigerantes infl amables.

Al mantener o desechar el aparato, el refrigerante debe recuperarse adecuadamente y no debe permitirse que se descargue al aire directamente.

Información sobre mantenimiento

1. Cheques a la zona: Antes de comenzar a trabajar en sistemas que contengan refrigerantes infl amables, se necesitan controles de seguridad para garantizar que se minimice el riesgo de ignición. Para la reparación del sistema de refrigeración, se deben cumplir las siguientes precauciones antes de realizar trabajos en el sistema.

2. Procedimiento de trabajo: El trabajo debe realizarse bajo un procedimiento controlado para minimizar el riesgo de que haya un gas o vapor infl amable mientras se realiza el trabajo.

3. Área de trabajo general: Todo el personal de mantenimiento y otras personas que trabajan en el área local deben recibir instrucciones sobre la naturaleza del trabajo que se está llevando a cabo. Se evitará el trabajo en espacios confi nados. El área alrededor del espacio de trabajo debe ser seccionado. Asegúrese de que las condiciones dentro del área de trabajo se hayan hecho seguras eliminando todo el material infl amable.

4. Comprobando la presencia de refrigerante: Se deben verifi car con un detector de refrigerante adecuado antes y durante el trabajo para garantizar que el técnico tenga conocimiento de las atmósferas potencialmente infl amables. Asegúrese de que el equipo de detección de fugas que se está utilizando sea adecuado para el uso con refrigerantes infl amables, es decir, que no produzcan chispas, que estén adecuadamente sellados y sean intrínsecamente seguros.

5. Presencia de extintor de incendios: Si se debe realizar algún trabajo en caliente en el equipo de refrigeración o en cualquier pieza asociada, debe estar disponible el equipo de extinción de incendios adecuado. Tenga un extintor de polvo seco o C02 adyacente al área de trabajo.

6. No hay fuentes de ignición: Ninguna persona que realice trabajos en relación con un sistema de refrigeración que implique exponer cualquier tubería que contenga o haya contenido refrigerante infl amable deberá utilizar ninguna fuente de ignición de tal manera que pueda provocar riesgo de incendio o explosión. Todas las fuentes de ignición posibles, incluido el consumo de cigarrillos, deben mantenerse lo sufi cientemente lejos del lugar de instalación, reparación, eliminación y eliminación durante los cuales es posible que se libere refrigerante infl amable al espacio circundante. Antes de realizar el trabajo, se debe inspeccionar el área alrededor del equipo para asegurarse de que no haya peligros infl amables o riesgos de ignición. No se mostrarán señales de fumar.

7. Zona ventilada: Asegúrese de que el área esté al aire libre o de que esté adecuadamente ventilada antes de entrar en el sistema o realizar cualquier trabajo en caliente. Un cierto grado de ventilación deberá continuar durante el período de trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y, preferiblemente, expulsarlo externamente a la atmósfera.

8. Comprobaciones al equipo de refrigeración: Donde se cambien los componentes eléctricos, deben ser adecuados para el propósito y para la especificación correcta. En todo momento se seguirán las pautas de mantenimiento y servicio del fabricante. En caso de duda, consulte al departamento técnico del fabricante para obtener ayuda.

Importantes Instrucciones de Seguridad LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

Se aplicarán los siguientes controles a las instalaciones que utilizan refrigerantes infl amables:

• El tamaño de carga está de acuerdo con el tamaño de la habitación dentro de la cual se instalan las piezas que contienen refrigerante.
• La maquinaria de ventilación y las salidas funcionan adecuadamente y no están obstruidas.
• Si se está utilizando un circuito de refrigeración indirecto, se debe revisar el circuito secundario para detectar la presencia de refrigerante.
• El marcado al equipo sigue siendo visible y legible. Las marcas y signos que se vuelven ilegibles deben ser corregidos.

• La tubería o los componentes de refrigeración se instalan en una posición en la que es poco probable que estén expuestos a alguna sustancia que pueda corroer los componentes que contienen refrigerante, a menos que los componentes estén construidos con materiales que sean inherentemente resistentes a la corrosión o que estén protegidos adecuadamente contra la corrosión.

• Cheques a dispositivos eléctricos: La reparación y el mantenimiento de los componentes eléctricos deben incluir controles de seguridad iniciales y procedimientos de inspección de componentes. Si existe una falla que pueda comprometer la seguridad, no se debe conectar ningún suministro eléctrico al circuito hasta que se resuelva satisfactoriamente. Si la falla no se puede corregir de inmediato, pero es necesario continuar la operación, se debe utilizar una solución temporal adecuada. Esto se informará al propietario del equipo para que se informe a todas las partes.

Los controles iniciales de seguridad incluirán:

• Que los condensadores están descargados. Esto debe hacerse de manera segura para evitar la posibilidad de chispas.
• Que no se exponen componentes eléctricos ni cableado mientras se está cargando, recuperando o purgando el sistema.
• Que hay continuidad de la unión de la tierra.

Reparaciones a componentes sellados.

1. Durante las reparaciones de componentes sellados, todos los suministros eléctricos se deben desconectar del equipo en el que se está trabajando antes de retirar las cubiertas selladas, etc. Si es absolutamente necesario contar con un suministro eléctrico al equipo durante el servicio, se debe realizar una detección permanente de fugas. se ubicará en el punto más crítico para advertir de una situación potencialmente peligrosa.
2. Para garantizar que al trabajar con componentes eléctricos, la carcasa no se altera de tal manera que el nivel de protección se vea afectado, se debe prestar especial atención a lo siguiente:
3. Daños a los cables, número excesivo de conexiones, terminales no fabricados según las especificaciones originales, daños a los sellos, ajuste incorrecto de los casquillos, etc.
4. Asegúrese de que el aparato esté montado de forma segura.
5. Asegúrese de que los sellos o materiales de sellado no se hayan degradado de manera que ya no sirvan para evitar la entrada de atmósferas infl amables. Las piezas de repuesto deben estar de acuerdo con las especifici caciones del fabricante.

Nota: el uso de sellador de silicona puede inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes intrínsecamente seguros no tienen que estar aislados antes de trabajar en ellos.

Reparación a componentes intrínsecamente seguros.

No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no exceda el voltaje y la corriente permitidos para el equipo en uso. Los componentes intrínsecamente seguros son los únicos tipos en los que se puede trabajar mientras se vive en presencia de una atmósfera infl amable. El aparato de prueba debe estar en la clasifi cación correcta. Reemplace los componentes solo con partes especificadas por el fabricante. Otras partes pueden provocar la ignición de refrigerante en la atmósfera debido a una fuga.

Importantes Instrucciones de Seguridad LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

Cableado

Compruebe que el cableado no esté sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afi lados o cualquier otro efecto ambiental adverso. La verifi cación también debe tener en cuenta los efectos del envejecimiento o la vibración continua de fuentes como compresores o ventiladores.

Detección de refrigerantes infl amables.

Bajo ninguna circunstancia deben utilizarse fuentes potenciales de ignición en la búsqueda o detección de fugas de refrigerante. No se debe usar una antorcha de halogenuros o cualquier otro detector que use una llama desnuda.

Métodos de detección de fugas

Los siguientes métodos de detección de fugas se consideran aceptables para sistemas que contienen refrigerantes infl amables:

• Se deben usar detectores electrónicos de fugas para detectar refrigerantes infl amables, pero la sensibilidad puede no ser adecuada o puede necesitar una recalibración. El equipo de detección debe estar calibrado en un área libre de refrigerante. Asegúrese de que el detector no sea una fuente potencial de ignición y que sea adecuado para el refrigerante utilizado.
• El equipo de detección de fugas se fi jára en un porcentaje del LFL del refrigerante y se calibrará para el refrigerante empleado y se confi rmará el porcentaje apropiado de gas (25% máximo).
• Los fl uídos de detección de fugas son adecuados para el uso con la mayoría de los refrigerantes, pero se debe evitar el uso de detergentes que contengan cloro, ya que el cloro puede reaccionar con el refrigerante y corroer el cobre o las tuberías.
• Si se sospecha una fuga, todas las llamas descubiertas deben retirarse o extinguirse.
• Si se encuentra una fuga de refrigerante que requiere soldadura fuerte, todo el refrigerante se recuperará del sistema o se aislará mediante válvulas de cierre en una parte del sistema alejada de la fuga. El nitrógeno libre de oxígeno (OFN) se purgará a través del sistema antes y durante el proceso de soldadura fuerte.

Traslado y evacuación

Al entrar en el circuito de refrigerante para realizar reparaciones o para cualquier otro propósito, se deben utilizar procedimientos convencionales. Sin embargo, es importante que se sigan las mejores prácticas ya que la inflamabilidad es una consideración. Se seguirán los siguientes procedimientos:

• Retire el refrigerante.
• Purgar el circuito con gas inerte.
  • Evácuar.
• Pyrgar de nuevo con gas inerte.
• Abrir el circuito mediante corte o soldadura fuerte.
• La carga de refrigerante se recuperará en los cilindros de recuperación correctos. El sistema se debe lavar con OFN para que la unidad sea segura. Este proceso puede necesitar repetirse varias veces. No se debe utilizar aire comprimido, ni oxígeno para esta tarea.
• El lavado se logrará rompiendo el vacío en el sistema con OFN y continuando con el llenado hasta que se alcance la presión de trabajo, uego ventilando a la atmóstera y fi nalmente bajando al vacío. Este proceso debe repetirse hasta que no haya refrigerante dentro del sistema. Cuando se utiliza la carga OFN ti nal, el sistema debe descargarse a presión atmostérica para permitir que se realice el trabajo. Esta operación es absolutamente vital si se realizan operaciones de soldadura fuerte en la tubería.
• Asegúrese de que la salida de la bomba de vacío no esté cerca de ninguna fuente de ignición y que haya ventilación disponible.

Procedimientos de carga

Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos:

• Asegúrese de que no se contamine con refrigerantes diferentes cuando utilice equipos de carga. Las mangueras o líneas deben ser lo más cortas posible para minimizar la cantidad de refrigerante que contienen.
• Los cilindros se mantendrán en posición vertical.
• Asegúrese de que el sistema de refrigeración este conectado a tierra antes de cargar el sistema con refrigerante.
• Etiquete el sistema cuando se complete la carga, si no está ya etiquetado.
• Se debe tener mucho cuidado de no sobrecargar el sistema de refrigeración.
• Antes de recargar el sistema, se someterá a prueba de presión con OFN. El sistema debe ser probado contra fugas al fi nalizar la carga pero antes de la puesta en servicio. Se realizará una prueba de fugas de seguimiento antes de abandonar el sitio.

Importantes Instrucciones de Seguridad LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD

Desmantelamiento

Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo en todo su detalle. Se recomienda una buena práctica que todos los refrigerantes se recuperen de manera segura. Antes de realizar la tarea, se debe tomar una muestra de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante recuperado. Es esencial que la energía eléctrica esté disponible antes de comenzar la tarea.

A. Familiarizarse con el equipo y su funcionamiento.
B. Sistema de aislamiento eléctrico.
C. Antes de intentar el procedimiento, asegúrese de que:
- El equipo de manejo mecánico está disponible si es necesario para el manejo de cilíndros de refrigerante.
- Todo el equipo de protección personal está disponible y se está utilizando correctamente.
- El proceso de recuperación es supervisado en todo momento por una persona competente.
- Los equipos y cilindros de recuperación cumplen con las normas apropiadas.

D. Bombear el sistema de refrigerante, si es posible.

E. Si no es posible un vacío, haga un colector para que se pueda eliminar el refrigerante de varias partes del sistema.

F. Àsegúrese de que el cilindro esté situado en la balanza antes de que tenga lugar la recuperación.

G. Arranque la máquina de recuperación y opere de acuerdo con las instrucciones del fabricante.

H. No llene en exceso los cilindros. No más del 80% de yolumen de carga líquida.

I. No exceda la presión máxima de trabajo del cilindro, ni siquiera temporalmente.

J. Cuando los cilindros se hayan llenado correctamente y se haya completado el proceso, asegúrese de que los cilindros y el equipo se retiren del sitio rápidamente y que todas las válvulas de aislamiento del equipo estén cerradas.

K. El refrigerante recuperado no debe cargarse en otro sistema de refrigeración a menos que se haya limpiado y revisado.

Etiquetado

El equipo debe estar etiquetado indicando que ha sido retirado del servicio y vaciado de refrigerante. La etiqueta deberá estar fechada y fi rmada. Asegúrese de que haya etiquetas en el equipo que indiquen que el equipo contiene refrigerante infl amable.

Recuperación

Cuando se retira refrigerante de un sistema, ya sea para servicio o cierre, se recomienda que todos los refrigerantes se eliminen de manera segura.

Cuando transfi era refrigerante a los cilindros, asegúrese de que solo se utilicen los cilindros apropiados para recuperar el refrigerante. Asegúrese de que esté disponible el número correcto de cilindros para mantener la carga total del sistema. Todos los cilindros que se utilizarán están diseñados para el refrigerante recuperado y etiquetados para ese refrigerante, es decir, cilindros especiales para la recuperación de refrigerante. Los cilindros deben estar completos con válvula de alivio de presión y válvulas de cierre asociadas en buen estado de funcionamiento. Los cilindros de recuperación vacíos se evacuan y, si es posible, se enfrián antes de que se produzca la recuperación.

El equipo de recuperación debe estar en buen estado de funcionamiento con un conjunto de instrucciones sobre el equipo que se encuentra a mano y debe ser adecuado para la recuperación de refrigerantes infl amables. Además, un conjunto de balanzas calibradas estará disponible y en buen estado de funcionamiento. Las mangueras deben estar completas con acoplamientos de desconexión sin fugas y en buenas condiciones. Antes de usar la máquina de recuperación, verifi que que esté en buen estado de funcionamiento, que se haya mantenido correctamente y que todos los componentes eléctricos asociados estén sellados para evitar la ignición en caso de una fuga de refrigerante. Consulte al fabricante en caso de duda.

El refrigerante recuperado se devolverá al proveedor de refrigerante en el cilindro de recuperación correcto y se dispondrá la nota de transferencia de residuos correspondiente. No mezcle refrigerantes en unidades de recuperación y especialmente en cilindros. Si se deben retirar los compresores o los aceites de compresores, asegúrese de que hayan sido evacuados a un nivel aceptable para asegurarse de que no quede refrigerante infl amable dentro del lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores. Para acelerar este proceso solo debe emplearse calentamiento eléctrico del cuerpo del compresor. Cuando el aceite se drena de un sistema, debe llevarse a cabo de manera segura.

INSTRUCCIONES DE INSTALACIÓN

UBICACIÓN

Este acondicionador de aire está diseñado para caber dentro de una ventana estándar de doble guillotina entre los tamaños de 23 "y 34". La hoja inferior debe permitir un espacio libre vertical de 14.5".

Este acondicionador de aire no está diseñado para ventanas verticales deslizantes o para instalación "a través de la pared".

Asegúrese de que la ventana y el marco sean estructuralmente sólidos y no tengan madera seca o podrida.

Instale el aire acondicionado en un lado del edifi cio que favorezca más sombra que la luz del sol. Si el aparato debe estar expuesto a la luz solar directa, es aconsejable proporcionar un toldo de sombra para garantizar un funcionamiento efi ciente.

No instale el aparato donde se sospeche una fuga de gas combustible.

Este acondicionador de aire está diseñado para evaporar la condensación en condiciones normales. En condiciones extremadamente cálidas o húmedas, el exceso de condensación puede desbordarse hacia el exterior. El aire acondicionado debe instalarse donde la condensación no pueda gotear sobre los peatones o las propiedades vecinas.

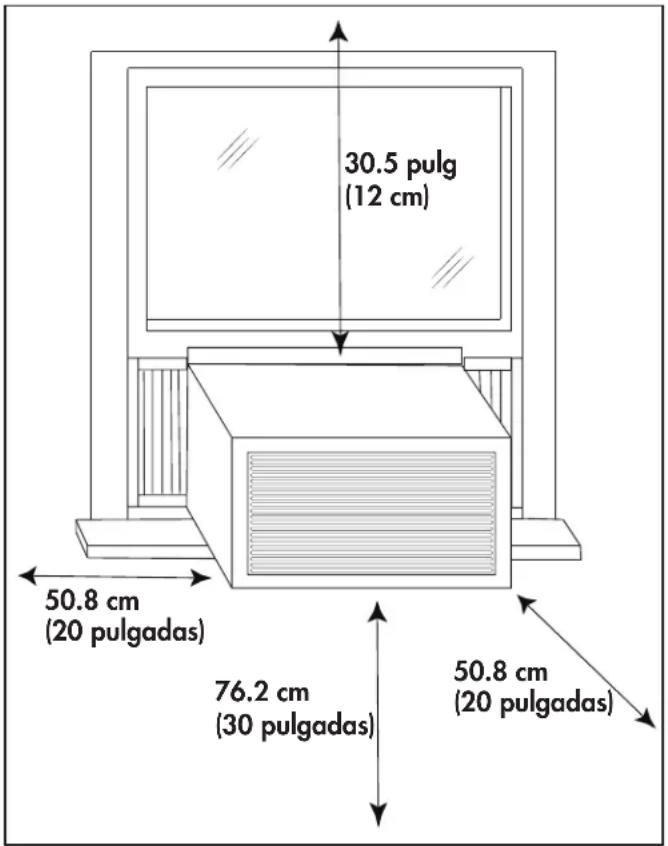

Deje sufi ciente espacio alrededor del aparato para permitir una amplia circulación de aire. La parte trasera del aparato debe estar al aire libre, no debe estar en un garaje u otra habitación. Mantenga el aparato alejado de obstáculos y al menos a 76 cm (30 pulgadas) del suelo. Asegúrese de que las cortinas y otras obstrucciones no bloqueen el fl ujo de aire al aparato.

INSTRUCCIONES DE INSTALACIÓN

HERRAMIENTAS REQUERIDAS

• Destornilladores: Phillips y cabeza plana.
• Taladro eléctrico: broca de diámetro de 3.2 mm (1/8")
  • Lápiz
• Cinta métrica
  • Tijeras
• Nivel de carpintero

Nota: Guarde la caja de envío y los materiales de embalaje para su almacenamiento o transporte en el futuro. Retire la bolsa de plástico de la caja que contiene el kit de hardware de instalación necesario para la instalación de su aire acondicionado.

Verifi que el contenido del kit de hardware con la lista de verifi cación del modelo correspondiente, antes de instalar el dispositivo.

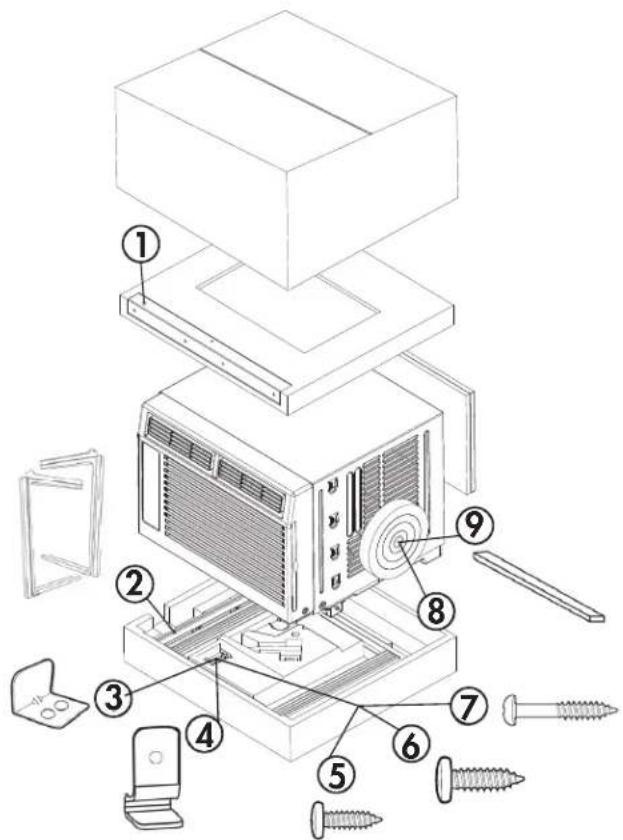

ACCESORIOS INCLUIDOS

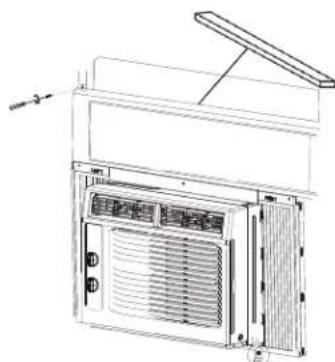

1. Riel superior
2. Paneles de relleno
3. Cerradura de guillotina
4. Marco de bloqueo
5. 4 tornillos de 3/8"
6. Tornillos de 1/2" x3
7. 4 tornillos de 3/4"
8. Junta de marco de ventana
9. Junta de espuma para ventana superior

INSTRUCCIONES DE INSTALACIÓN

INSTALACIÓN

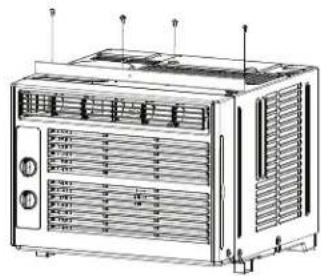

1. Utilice 4 tornillos de 3/8" incluidos para sujetar el riel de montaje superior al aire acondicionado.

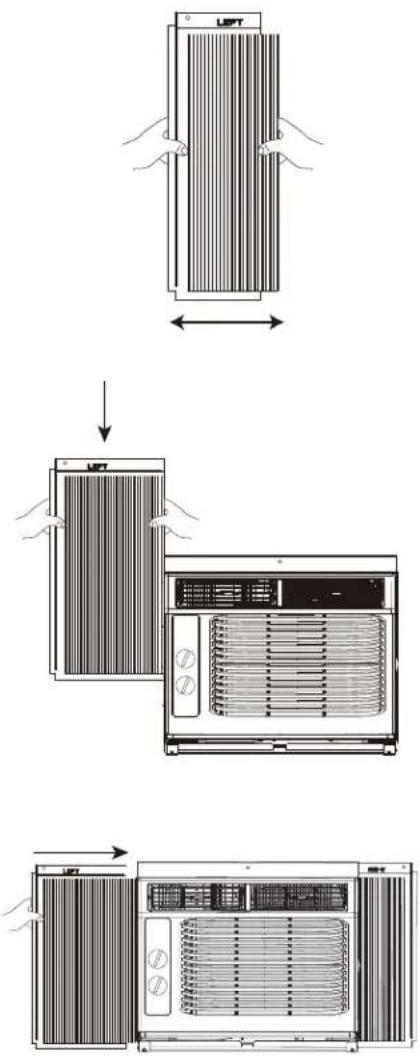

1. Fije los paneles laterales estilo acordeón a los lados del aire acondicionado. Están marcados como "derecha" e "izquierda". Tire del borde de ataque a su ancho máximo y luego deslice los paneles hacia abajo en las muescas ranuradas en los lados del gabinete.

1. Coloque el aire acondicionado en la ventana. Cierre la ventana de forma segura. La ventana superior debe deslizarse dentro del riel de montaje superior. El acondicionador de aire debe tener una baldosa de 1/4" hacia el exterior para permitir que el agua se drene por la parte posterior del gabinete.

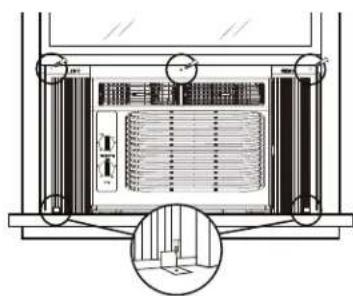

1. Fije el acondicionador de aire al marco de la ventana con los 3 tornillos de 1/2" incluidos. Sujete cada uno de los paneles laterales con los tornillos de 3/4" incluidos y los marcos de bloqueo.

1. Fije el seguro de hoja entre la parte superior de la ventana corrediza y el marco de la ventana con 1 de los tornillos de 3/4" incluidos. Para evitar que el aire exterior entre en la habitación, inserte la junta de la ventana superior de espuma cortada al tamaño de la ventana.

INSTRUCCIONES DE OPERACIÓN

PANEL DE CONTROL

1. Dial del termostato: se utiliza para elegir el nivel de enfriamiento.
2. Los números más bajos indican ambientes más cálidos.

3. Los números más altos indican entornos más fríos.

4. Dial selector de programa: se utiliza para seleccionar el programa que ejecutará el aparato.

5. OFF: Esta confi guración apagará el aparato.

6. Enfriamiento bajo: este ajuste proporcionará enfriamiento con baja velocidad del ventilador.

7. Frío alto: este ajuste proporcionará enfriamiento con alta velocidad del ventilador.

8. Ventilador alto: este ajuste hará circular el aire a alta velocidad sin activar la función de enfriamiento.

9. Ventilador bajo: este ajuste hará circular el aire a baja velocidad sin activar la función de enfriamiento.

Nota: Espere tres minutos cuando cambie de programa para permitir que el aparato se ajuste.

PRECAUCIÓN

El compresor está ubicado en el lado izquierdo del dispositivo, en el mismo lado que los controles. Este lado del aparato será más pesado y más incómodo de manipular. Un soporte inadecuado en el lado de control del electrodoméstico puede provocar lesiones personales y daños al electrodoméstico y a su propiedad. Se recomienda que alguien lo asista durante la instalación de este dispositivo.

El fi ltro de aire debe limpiarse aproximadamente cada 2 semanas. El fi ltro de aire puede requerir una limpieza más frecuente si hay caspa o pelo en el aire.

Siga los pasos a continuación para limpiar el fi ltro y regresar el aparato al funcionamiento normal. Asegúrese de que el dial selector del programa esté en "Off/Arrêt" y que el cable de alimentación esté desenchufado.

1. El fi ltro de aire está ubicado detrás de la rejilla de admisión delantera. Para quitar el fi ltro de aire, sujete la lengüeta del fi ltro en el lado derecho de la parrilla y deslícela hacia la derecha.
2. Use una aspiradora con un accesorio de cepillo suave para eliminar cualquier suciedad grande o acumulación de polvo del fi ltro de aire.
3. Lave el fi ltro en agua tibia y jabonosa, por debajo de 40°C (104°F) o use un agente de limpieza neutro.
4. Enjuague el fi ltro con agua limpia y séquelo bien antes de volver a instalarlo en el aparato.

Nota: No opere el aparato sin el fi ltro de aire instalado.

Los requisitos eléctricos específi cos se muestran en el diagrama siguiente. Siga los requisitos a continuación para el tipo de enchufe en el cable de alimentación.
Requisitos de cableado Cable de alimentación eléctrica
115 voltios (103 min - 127 max)(0-8 amperios)(Fusible de retardo de tiempo de 10 amperios o disyuntor)Usar solo en circuito de salida única

LIMPIEZA

Para evitar posibles descargas eléctricas, asegúrese de que el aparato esté desenchufado antes de realizar cualquier limpieza o mantenimiento.

El exterior del aparato se puede limpiar con un paño suave o con un paño tibio y húmedo si es necesario.

No utilice gasolina, benceno, diluyente o cualquier otro producto químico para limpiar este aparato ya que estas sustancias pueden dañar el acabado y la deformación de las piezas de plástico.

Nunca vierta agua directamente sobre el aparato, ya que esto puede causar el deterioro de los componentes eléctricos y el aislamiento del cableado.

CUIDADO DE FINAL DE TEMPORADA

Antes de dejar el aparato en servicio durante el año, haga funcionar el aparato en modo de ventilador alto durante medio día para asegurarse de que el interior del aparato esté seco. Esto ayudará a evitar el crecimiento de moho o moho dentro del aparato. Asegúrese de que el fi ltro esté limpio y seco. Guarde el aparato en un lugar seco.

Nota: Al instalar o quitar el aparato de la ventana, asegúrese de que se tome precaución para evitar que caiga hacia atrás. Se recomienda que la instalación o remoción se complete con ayuda para evitar lesiones a personas o daños a la propiedad o al aparato.

DISPOSICIÓN

Compruebe la conformidad reglamentaria local con respecto a la eliminación aprobada y segura de este electrodoméstico.

PREGUNTAS FRECUENTES

¿Puedo dejar mi aire acondicionado en su lugar durante el invierno?

No se recomienda. Por favor traiga su unidad de aire acondicionado adentro durante los meses de invierno.

¿Cuáles son las potencias y amperios estándar que se utilizan?

La información relativa a los vatios y amperios se puede encontrar en la placa de clasifi cación ubicada en la parte posterior de la unidad.

¿Puedo usar un cable de extensión?

No, no se puede usar un cable de extensión.

¿Se supone que debe haber espuma de poliestireno en la unidad?

La espuma de poliestireno que se encuentra dentro de la unidad actúa como aislamiento. No lo quite. Retire únicamente los envases sueltos.

¿Por qué escucho agua en la unidad?

El agua se recoge durante el proceso de aire acondicionado. Esta agua se drenará fuera de la unidad y caerá al suelo y es por eso que la unidad debe instalarse con una ligera inclinación hacia abajo.

¿Cuánto cuesta hacer funcionar la unidad?

Consulte la guía de energía.

Olor

El olor es causado por la formación de moho o hongos en las superfi cies internas. Esto puede suceder cuando hay mala circulación de aire, un fi ltro sucio o el aire acondicionado no se usó durante un período de tiempo.

• Asegúrese de que el fi ltro esté limpio.
• Haga funcionar la unidad en modo ventilador para eliminar la humedad interna.
• Asegúrese de que la parte trasera de la unidad esté instalada en pendiente descendente para que el agua pueda drenar al exterior.

Si el olor continúa, sugerimos usar una tableta de algicida. Desenchufe la unidad, luego coloque la mitad de la tableta a través de cada lado de la unidad, a través de las ranuras en el costado (generalmente en la parte exterior de la ventana). No coloque la tableta a través de la rejilla frontal.

SOLUCIÓN DE PROBLEMAS

El aparato no funciona

• El enchufe no está completamente insertado en el tomacorriente de pared
• Fusible o disyuntor quemado

Refrigeración insufi ciente

• El fi ltro de aire está sucio
• Flujo de aire bloqueado
• El tamaño del aparato es demasiado pequeño para la aplicación

Ruido

- Soporte inadecuado en la instalación de ventanas

Agua goteando por dentro

- El electrodoméstico no tiene un ángulo adecuado para permitir que el agua se drene hacia el exterior

Agua goteando afuera

- En días muy calurosos o húmedos, es normal que gotee agua de la parte posterior del aparato.

Accumulación de escarcha

• Cuando la temperatura exterior es inferior a 18,3°C (65°F), se puede formar escarcha cuando el aparato está en modo de enfriamiento
• Cambie el aparato al modo de solo ventilador hasta que la escarcha se derrita

GARANTÍA LIMITADA "ACARREADO SOLAMENTE"

Este producto de calidad está garantizado contra defectos de fabricación, incluyendo partes y mano de obra, siempre y cuando la unidad se utilice bajo las condiciones normales de funcionamiento para las que fue diseñado.

Esta garantía está solamente disponible para la persona que haya comprado originalmente esta unidad directamente de Danby Products Limited (Canada) o Danby Products Inc. (U.S.A.) (en adelante "Danby") o uno de sus distribuidores autorizados, y no es transferible.

CONDICIONES DE LA GARANTÍA

Las piezas plásticas, se autorizan por treinta (30) días solamente a partir de la fecha de la compra, sin las extensiones proporcionadas.

Primeros 24 meses

Durante los primeros veinticuatro (24) meses, cualquier parte en buen estado de este producto que resulte defectuosa, incluyendo cualquier sistema sellado, será reparado o reemplazado, a opción del fabricante, sin cargo para el comprador original.

Para obtener servicio

Póngase en contacto con el distribuidor donde adquirió el electrodoméstico o póngase en contacto con el centro de servicio autorizado más cercano de Danby, donde el servicio debe ser realizado por un técnico cualificado. Si el servicio es realizado por cualquier persona que no sea un depósito de servicio autorizado, todas las obligaciones de Danby bajo esta garantía serán nulas.

Es responsabilidad del comprador transportar el aparato al centro de servicio autorizado más cercano.

Los cargos de transporte desde y hacia el lugar de servicio no están protegidos por esta garantía y son responsabilidad del comprador.

Nada dentro de esta garantía implica que Danby será responsable por cualquier daño que hayan sufrido los alimentos u otros contenidos de este aparato, ya sea debido a un defecto del aparato, o su uso, adecuado o inadecuado.

EXCLUSIONES

Salvo lo aquí indicado por Danby, no existen otras garantías, condiciones o representaciones, explícitas o implícitas, concretas o intencionales por parte de Danby o sus distribuidores autorizados y todas las demás garantías, condiciones o representaciones, incluyendo cualquier garantía, condiciones o representaciones bajo cualquier Acta de Venta de Productos o legislación o estatuto similar, quedan de esta forma expresamente excluidas. Salvo lo aquí indicado, Danby no serán responsables por ningún daño a personas o bienes, incluyendo la propia unidad, sin importar su causa, o de ningún daño indirecto causado por el desperfecto de la unidad, y al comprar esta unidad, el comprador acepta por la presente, indemnizar y proteger a Danby contra cualquier reclamo por daños a personas o bienes causados por la unidad.

CONDICIONES GENERALES

No se considerará ninguna de estas garantías o seguros cuando el daño o la necesidad de reparación sea el producto de los siguientes casos:

1) Falla del suministro eléctrico.
2) Daños en tránsito o durante el transporte de la unidad.
3) Alimentación incorrecta, como bajo voltaje, instalación eléctrica defectuosa o fusibles inadecuados.
4) Accidente, modificación, abuso o uso incorrecto del artefacto, tal como insuficiente ventilación del ambiente o condiciones de operación anormales (temperatura ambiente extremadamente alta o baja).
5) Utilización comercial o industrial (v.g., si el electrodoméstico no está instalado en una vivienda particular).
6) Incendio, daños por agua, robo, guerra, disturbios, hostilidades, actos de fuerza mayor como huracanes, inundaciones, etc.
7) Pedidos de servicio debido a desinformación del usuario.
8) Instalación inadecuada (v.g., instalación de un electrodoméstico independiente o uso de un aparato al aire libre que no esté aprobado para aplicaciones en exteriores, incluyendo pero no limitado a: garajes, patios, porches o cualquier lugar que no esté bien aislado o controlado por el clima).

Se requerirá una prueba de la fecha de compra para reclamaciones de garantía; conservar las facturas de venta. En el caso de que se requiera servicio de garantía, presente el comprobante de compra a nuestro depósito de servicio autorizado.

Servicio de Garantía

Acarreado Solamente
